Este documento descreve a camada de rede, responsável pelo roteamento de pacotes entre redes. Ela usa protocolos como IP, ARP e ICMP. O IP fornece endereços lógicos para hosts, o ARP mapeia endereços IP para endereços físicos de rede e o ICMP transmite mensagens de controle. A camada de rede realiza comutação, movendo pacotes entre entradas e saídas de roteadores, e roteamento, determinando a melhor rota entre origem e destino.

1. Camada de Rede
Acadêmicos: Cristiano, Guilherme,
Maira, Mayara, Rafael e Thiago F.

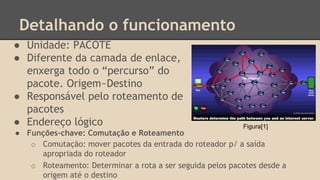

2. Detalhando o funcionamento
● Unidade: PACOTE
● Diferente da camada de enlace,
enxerga todo o “percurso” do
pacote. Origem~Destino
● Responsável pelo roteamento de
pacotes
● Endereço lógico
● Funções-chave: Comutação e Roteamento
o Comutação: mover pacotes da entrada do roteador p/ a saída
apropriada do roteador
o Roteamento: Determinar a rota a ser seguida pelos pacotes desde a
origem até o destino
Figura[1]

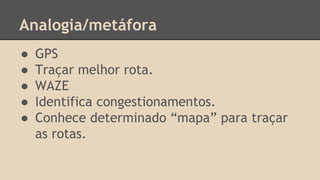

3. Analogia/metáfora
● GPS
● Traçar melhor rota.
● WAZE
● Identifica congestionamentos.
● Conhece determinado “mapa” para traçar
as rotas.

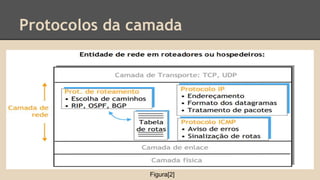

4. Protocolos da camada
Figura[2]

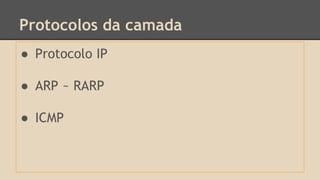

5. Protocolos da camada
● Protocolo IP
● ARP ~ RARP
● ICMP

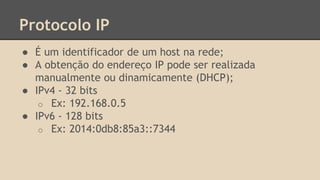

6. Protocolo IP
● É um identificador de um host na rede;
● A obtenção do endereço IP pode ser realizada
manualmente ou dinamicamente (DHCP);
● IPv4 - 32 bits
o Ex: 192.168.0.5
● IPv6 - 128 bits
o Ex: 2014:0db8:85a3::7344

7. ARP (Address Resolution Protocol)
● Resolve os endereços IP utilizados por programas de software que usam
TCP/IP;
● Fornece os serviços de protocolo a hosts localizados na mesma rede física;
● Registra o endereço IP e endereço de controle de acesso à mídia (MAC
Address) em uma tabela local denominada cache do ARP para referência
futura;
● Exemplo: Host A p/ B
○ A quer enviar mensagem para B, com endereço IP(B)
○ Envia requisição broadcast
○ Obtém endereço físico de B, F(B)
○ Guarda F(B) em cache
○ Envia mensagem para F(B)

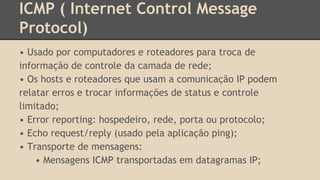

8. ICMP ( Internet Control Message
Protocol)
• Usado por computadores e roteadores para troca de
informação de controle da camada de rede;
• Os hosts e roteadores que usam a comunicação IP podem
relatar erros e trocar informações de status e controle
limitado;
• Error reporting: hospedeiro, rede, porta ou protocolo;
• Echo request/reply (usado pela aplicação ping);
• Transporte de mensagens:
• Mensagens ICMP transportadas em datagramas IP;

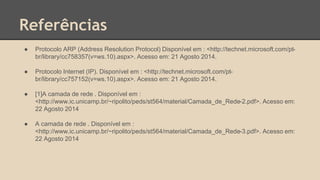

9. Referências
● Protocolo ARP (Address Resolution Protocol) Disponível em : <http://technet.microsoft.com/pt-br/
library/cc758357(v=ws.10).aspx>. Acesso em: 21 Agosto 2014.
● Protocolo Internet (IP). Disponível em : <http://technet.microsoft.com/pt-br/
library/cc757152(v=ws.10).aspx>. Acesso em: 21 Agosto 2014.
● [1]A camada de rede . Disponível em :
<http://www.ic.unicamp.br/~ripolito/peds/st564/material/Camada_de_Rede-2.pdf>. Acesso em:
22 Agosto 2014
● A camada de rede . Disponível em :
<http://www.ic.unicamp.br/~ripolito/peds/st564/material/Camada_de_Rede-3.pdf>. Acesso em:
22 Agosto 2014
