Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
COMO IMPLEMENTAR UMA
MALHA DE CONTROLE COM A
TECNOLOGIA PROFIBUS
DP/PA
CONSULTOR TÉCNICO
TEIXEIRA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
CURRÍCULO RESUMIDO
Técnico em Instrumentação formado pela Escola SENAI Santos; Técnico
em Eletrônica formado pela Escola Piratininga na cidade de Santos;
Tecnólogo em Processamento de Dados formado pela UNESP - FATEC /
BS na cidade de Santos. Diversos treinamentos na área de automação.
Trabalhou na Goiasfértil em Catalão - GO; COSIPA em Cubatão - SP;
SENAI Santos no Curso Técnico de Instrumentação; SENAI Curitiba na
Unidade Móvel em parceria SENAI - SMAR. Também é professor nos
cursos de especialização do CEFET – Curitiba, CEFET - Ponta Grossa,
CEFET – Cornélio Procópio e da ISA Distrito 4 Seções: Curitiba, S.Paulo e
Uberaba. Atualmente é Diretor da T4M empresa de Consultoria e
Treinamentos na área de Instrumentação e Controle de Processos, onde
presta serviços para as seguintes empresas: Petrobrás Six e Repar,
Yokogawa, Smar, Alunorte, Fluke, ABB, P+F, SENAI - Santos entre outras.
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
1- OBJETIVOS DO TREINAMENTO
Capacitar os participantes do
treinamento a possuir as noções
básicas de parametrização,
operação e manutenção dos
instrumentos com tecnologia
digital utilizando o protocolo
PROFIBUS DP/PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

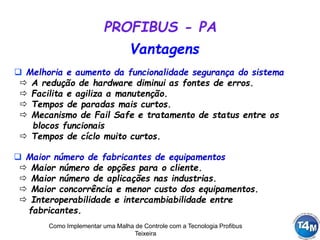

 Melhoria e aumento da funcionalidade segurança do sistema
 A redução de hardware diminui as fontes de erros.
 Facilita e agiliza a manutenção.
 Tempos de paradas mais curtos.
 Mecanismo de Fail Safe e tratamento de status entre os
blocos funcionais
 Tempos de cíclo muito curtos.
 Maior número de fabricantes de equipamentos
 Maior número de opções para o cliente.
 Maior número de aplicações nas industrias.
 Maior concorrência e menor custo dos equipamentos.
 Interoperabilidade e intercambiabilidade entre
fabricantes.
Vantagens
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

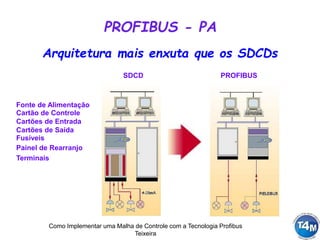

Arquitetura mais enxuta que os SDCDs
Fonte de Alimentação
Cartão de Controle
Cartões de Entrada
Cartões de Saída
Fusíveis
Painel de Rearranjo
Terminais
SDCD PROFIBUS
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

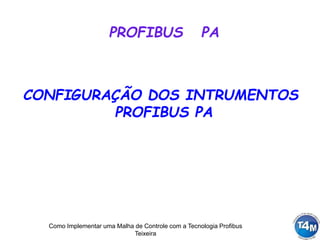

CONFIGURAÇÃO DOS INTRUMENTOS
PROFIBUS PA
PROFIBUS PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

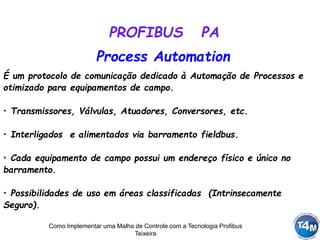

É um protocolo de comunicação dedicado à Automação de Processos e
otimizado para equipamentos de campo.
• Transmissores, Válvulas, Atuadores, Conversores, etc.
• Interligados e alimentados via barramento fieldbus.
• Cada equipamento de campo possui um endereço físico e único no
barramento.
• Possibilidades de uso em áreas classificadas (Intrinsecamente
Seguro).
PROFIBUS PA
Process Automation
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

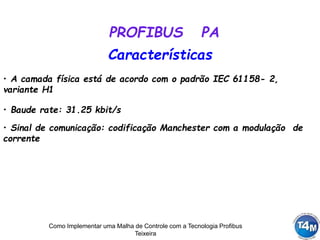

• A camada física está de acordo com o padrão IEC 61158- 2,
variante H1
Características
• Baude rate: 31.25 kbit/s
PROFIBUS PA
• Sinal de comunicação: codificação Manchester com a modulação de
corrente
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Código Manchester
Start Delimiter Serial Data End Delimiter
Bit time
1 1 1 1 1 1 1 1 110 0 0 0 0 0 0 0 0 0 0 0 0N+ N+ N+ N+ N-N-N-N-1
(T=32μs)
Hi
-T/2 T/2
Lo
t
-T/2 T/2
t
Hi
“1”
“N+”
Hi
-T/2 T/2
Lo
t
-T/2 T/2
t
Lo
“0”
“N-”
Manchester Bi-phase L Encoding V
9 to 32V bias
0.75 to 1.0 V
t
mA
15 to 20 mA
tReceiving Transmitting
Fieldbus Device
(Current)
Preamble
Características
PROFIBUS PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

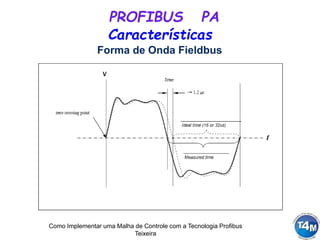

Forma de Onda Fieldbus
Características
PROFIBUS PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Sinal Bom
Características
PROFIBUS PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

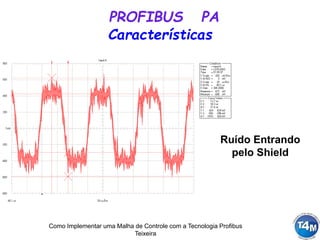

Ruído Entrando
pelo Shield
Características
PROFIBUS PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Mestres
Elementos da Rede PROFIBUS PA
• Classe 1: responsável pelas operações cíclicas
(leitura/escrita) e controle das malhas abertas e
fechadas do sistema de controle/automação (PLC).
• Classe 2: responsável pelos acessos acíclicos dos
parâmetros e funções dos equipamentos PA (estação de
engenharia ou estação de operação: PDM).
Obs: - os mestres trabalham com o meio físico RS485
(até 12 Mbits/s quando se tem os link devices
SK2 da P+F.)
- os equipamentos de campo são somente escravos.
Possui dois tipos de mestres:
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

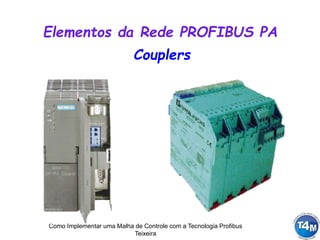

Couplers

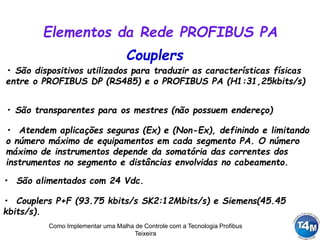

• São dispositivos utilizados para traduzir as características físicas
entre o PROFIBUS DP (RS485) e o PROFIBUS PA (H1:31,25kbits/s)
• São transparentes para os mestres (não possuem endereço)
• Atendem aplicações seguras (Ex) e (Non-Ex), definindo e limitando
o número máximo de equipamentos em cada segmento PA. O número
máximo de instrumentos depende da somatória das correntes dos
instrumentos no segmento e distâncias envolvidas no cabeamento.
• São alimentados com 24 Vdc.
• Couplers P+F (93.75 kbits/s SK2:12Mbits/s) e Siemens(45.45
kbits/s).
Elementos da Rede PROFIBUS PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Couplers
Elementos da Rede PROFIBUS PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Couplers:
PLC
PROFIBUS DP
DP/PA
COUPLER
PROFIBUS-PA
31.25 kbit/s
Escravos
24V 24V
PROFIBUS-DP
45.45 kbit/s ou 93.75 kbit/s
SK2 12Mbit/s
Mestre
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
PLC
PROFIBUS DP
DP/PA
COUPLE
RPROFIBUS-PA
31.25 kbit/s
Escravos
24V 24V
PROFIBUS-DP
45.45 kbit/s ou 93.75 kbit/s
Mestre
Endereçamento do Sistema PROFIBUS com Coupler
4
32
1
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

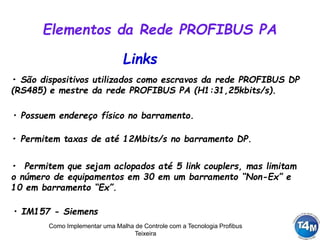

Links
• São dispositivos utilizados como escravos da rede PROFIBUS DP
(RS485) e mestre da rede PROFIBUS PA (H1:31,25kbits/s).
• Permitem taxas de até 12Mbits/s no barramento DP.
• Permitem que sejam aclopados até 5 link couplers, mas limitam
o número de equipamentos em 30 em um barramento “Non-Ex” e
10 em barramento “Ex”.
Elementos da Rede PROFIBUS PA
• Possuem endereço físico no barramento.
• IM157 - Siemens
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

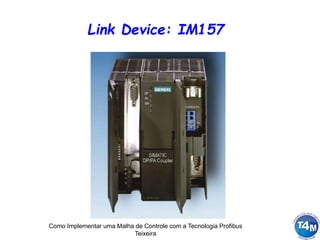

Link Device: IM157
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

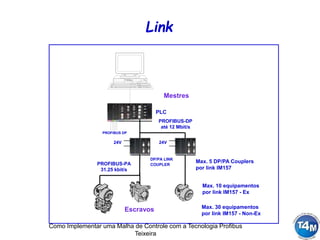

Link
PLC
PROFIBUS DP
COUPLERPROFIBUS-PA
31.25 kbit/s
Escravos
24V 24V
PROFIBUS-DP
até 12 Mbit/s
DP/PA LINK
Mestres
Max. 5 DP/PA Couplers
por link IM157
Max. 10 equipamentos
por link IM157 - Ex
Max. 30 equipamentos
por link IM157 - Non-Ex
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

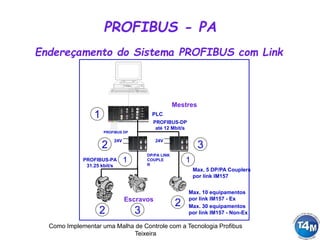

Endereçamento do Sistema PROFIBUS com Link
PLC
PROFIBUS DP
COUPLE
R
PROFIBUS-PA
31.25 kbit/s
Escravos
24V 24V
PROFIBUS-DP
até 12 Mbit/s
DP/PA LINK
Max. 30 equipamentos
por link IM157 - Non-Ex
Max. 10 equipamentos
por link IM157 - Ex
Mestres
Max. 5 DP/PA Couplers
por link IM157
2
32
1
2 3
11
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

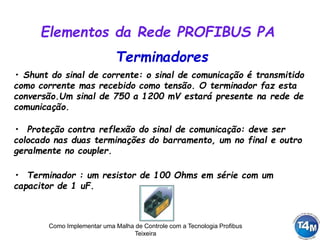

Terminadores
• Shunt do sinal de corrente: o sinal de comunicação é transmitido
como corrente mas recebido como tensão. O terminador faz esta
conversão.Um sinal de 750 a 1200 mV estará presente na rede de
comunicação.
• Proteção contra reflexão do sinal de comunicação: deve ser
colocado nas duas terminações do barramento, um no final e outro
geralmente no coupler.
Elementos da Rede PROFIBUS PA
• Terminador : um resistor de 100 Ohms em série com um
capacitor de 1 uF.
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

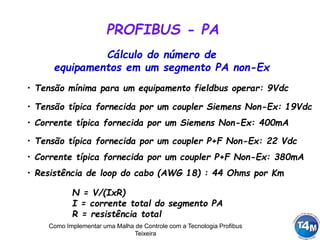

Cálculo do número de
equipamentos em um segmento PA non-Ex
PROFIBUS - PA
• Tensão mínima para um equipamento fieldbus operar: 9Vdc
• Tensão típica fornecida por um coupler Siemens Non-Ex: 19Vdc
• Resistência de loop do cabo (AWG 18) : 44 Ohms por Km
• Tensão típica fornecida por um coupler P+F Non-Ex: 22 Vdc
• Corrente típica fornecida por um coupler P+F Non-Ex: 380mA
• Corrente típica fornecida por um Siemens Non-Ex: 400mA
N = V/(IxR)
I = corrente total do segmento PA
R = resistência total
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

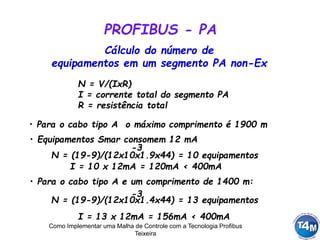

PROFIBUS - PA
N = V/(IxR)
I = corrente total do segmento PA
R = resistência total
Cálculo do número de
equipamentos em um segmento PA non-Ex
• Para o cabo tipo A o máximo comprimento é 1900 m
• Equipamentos Smar consomem 12 mA
N = (19-9)/(12x10x1.9x44) = 10 equipamentos
-3
• Para o cabo tipo A e um comprimento de 1400 m:
N = (19-9)/(12x10x1.4x44) = 13 equipamentos
-3
I = 13 x 12mA = 156mA < 400mA
I = 10 x 12mA = 120mA < 400mA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
PROFIBUS - PA
N = V/(IxR)
I = corrente total do segmento PA
R = resistência total

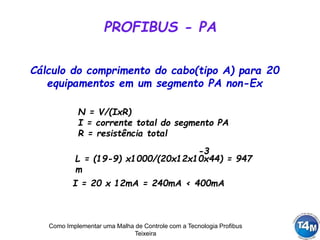

Cálculo do comprimento do cabo(tipo A) para 20
equipamentos em um segmento PA non-Ex
L = (19-9) x1000/(20x12x10x44) = 947
m
-3
I = 20 x 12mA = 240mA < 400mA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

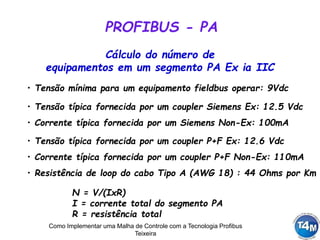

Cálculo do número de
equipamentos em um segmento PA Ex ia IIC
PROFIBUS - PA
• Tensão mínima para um equipamento fieldbus operar: 9Vdc
• Tensão típica fornecida por um coupler Siemens Ex: 12.5 Vdc
• Resistência de loop do cabo Tipo A (AWG 18) : 44 Ohms por Km
• Tensão típica fornecida por um coupler P+F Ex: 12.6 Vdc
• Corrente típica fornecida por um coupler P+F Non-Ex: 110mA
• Corrente típica fornecida por um Siemens Non-Ex: 100mA
N = V/(IxR)
I = corrente total do segmento PA
R = resistência total
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
PROFIBUS - PA
N = V/(IxR)
I = corrente total do segmento PA
R = resistência total

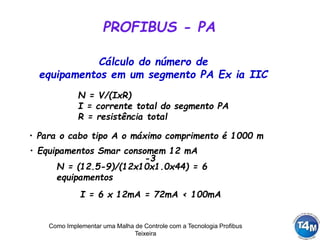

Cálculo do número de
equipamentos em um segmento PA Ex ia IIC
• Para o cabo tipo A o máximo comprimento é 1000 m
• Equipamentos Smar consomem 12 mA
N = (12.5-9)/(12x10x1.0x44) = 6
equipamentos
-3
I = 6 x 12mA = 72mA < 100mA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
PROFIBUS - PA
N = V/(IxR)
I = corrente total do segmento PA
R = resistência total

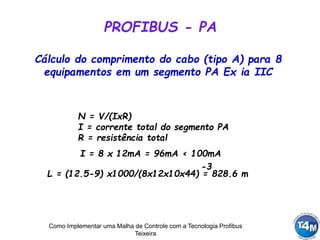

Cálculo do comprimento do cabo (tipo A) para 8
equipamentos em um segmento PA Ex ia IIC
L = (12.5-9) x1000/(8x12x10x44) = 828.6 m
-3
I = 8 x 12mA = 96mA < 100mA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

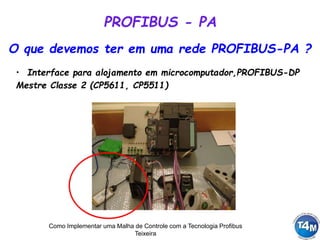

O que devemos ter em uma rede PROFIBUS-PA ?
• Interface para alojamento em microcomputador,PROFIBUS-DP
Mestre Classe 2 (CP5611, CP5511)
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
O que devemos ter em uma rede PROFIBUS-PA ?
• Módulo configurador PROFIBUS-PA (Simatic PDM) ou Pactware
(FDT/DTM)
• Coupler ou Link + Coupler
• Controlador Lógico Programável Mestre Classe 1
•Terminadores
•Instrumentos PROFIBUS-PA
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

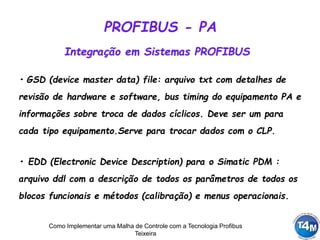

• GSD (device master data) file: arquivo txt com detalhes de
revisão de hardware e software, bus timing do equipamento PA e
informações sobre troca de dados cíclicos. Deve ser um para
cada tipo equipamento.Serve para trocar dados com o CLP.
Integração em Sistemas PROFIBUS
• EDD (Electronic Device Description) para o Simatic PDM :
arquivo ddl com a descrição de todos os parâmetros de todos os
blocos funcionais e métodos (calibração) e menus operacionais.
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
• DTM (Device Tool Manager ) driver de comunicação com
recursos gráficos diretamente instalados no computador:
Pactware, FieldCare, FieldMate etc
Integração em Sistemas PROFIBUS
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

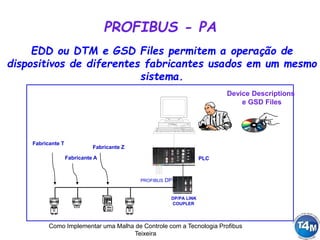

EDD ou DTM e GSD Files permitem a operação de
dispositivos de diferentes fabricantes usados em um mesmo
sistema.
PLC
PROFIBUS DP
DP/PA LINK
COUPLER
Device Descriptions
e GSD Files
Fabricante T
Fabricante A
Fabricante Z
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
PROFIBUS PA 31.25 kbit/s
PROFIBUS PA
Field device
MIS / ERP Ethernet
Controller
S7-400
Industrial Ethernet
PROFIBUS DP max 12 Mbit/s
Standard Interfaces
Fast speed Level
Low speed Level
PLC
Remote I/O Drives
DP/PA Link

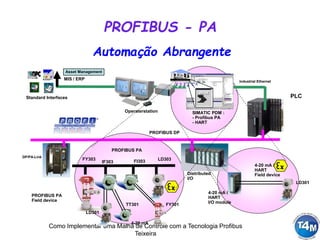

Automação Abrangente
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
DP/PA-Link
Distributed
I/O
4-20 mA /
HART
I/O module
4-20 mA /
HART
Field device
MIS / ERP
Controller
S7-400
Industrial Ethernet
Operaterstation SIMATIC PDM :
- Profibus PA
- HART
PROFIBUS PA
PROFIBUS PA
Field device
PROFIBUS DP
PC
S7
Eng
ine
eri
ng
PDM
Standard Interfaces
Asset Management
PLC
LD301
FI303IF303
4-20 mA
LD301
TT301 FY301
LD303FY303
Automação Abrangente
PROFIBUS - PA
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
BLOCOS
FUNCIONAIS
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

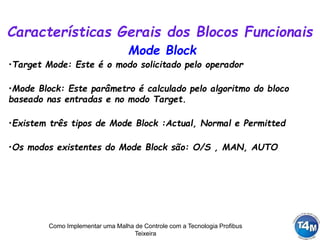

Características Gerais dos Blocos Funcionais
•Target Mode: Este é o modo solicitado pelo operador
•Mode Block: Este parâmetro é calculado pelo algoritmo do bloco
baseado nas entradas e no modo Target.
•Existem três tipos de Mode Block :Actual, Normal e Permitted
•Os modos existentes do Mode Block são: O/S , MAN, AUTO
Mode Block
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

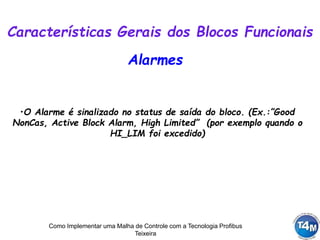

Alarmes
•O Alarme é sinalizado no status de saída do bloco. (Ex.:”Good
NonCas, Active Block Alarm, High Limited” (por exemplo quando o
HI_LIM foi excedido)
Características Gerais dos Blocos Funcionais
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

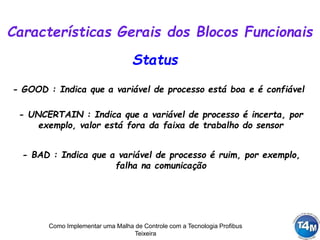

Status
- GOOD : Indica que a variável de processo está boa e é confiável
Características Gerais dos Blocos Funcionais
- UNCERTAIN : Indica que a variável de processo é incerta, por
exemplo, valor está fora da faixa de trabalho do sensor
- BAD : Indica que a variável de processo é ruim, por exemplo,
falha na comunicação
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

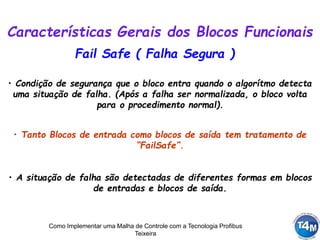

Fail Safe ( Falha Segura )
• Condição de segurança que o bloco entra quando o algorítmo detecta
uma situação de falha. (Após a falha ser normalizada, o bloco volta
para o procedimento normal).
• A situação de falha são detectadas de diferentes formas em blocos
de entradas e blocos de saída.
• Tanto Blocos de entrada como blocos de saída tem tratamento de
“FailSafe”.
Características Gerais dos Blocos Funcionais
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Fail Safe
• Blocos de entrada: A situação de falha ocorre quando o transducer
envia um status “Bad”. (Por exemplo, “bad sensor”)
• Blocos de Saída: A situação de falha pode ocorrer devido:
•Perda de comunicação com o SP por um tempo maior que
FSAFE_TIME
• Status “Good (NC) IFS” na entrada SP quando o target mode é
AUTO.
Características Gerais dos Blocos Funcionais
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

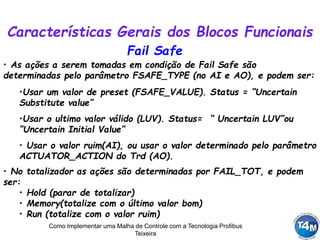

Fail Safe
•Usar um valor de preset (FSAFE_VALUE). Status = “Uncertain
Substitute value”
•Usar o ultimo valor válido (LUV). Status= “ Uncertain LUV”ou
“Uncertain Initial Value”
• Usar o valor ruim(AI), ou usar o valor determinado pelo parâmetro
ACTUATOR_ACTION do Trd (AO).
• As ações a serem tomadas em condição de Fail Safe são
determinadas pelo parâmetro FSAFE_TYPE (no AI e AO), e podem ser:
• No totalizador as ações são determinadas por FAIL_TOT, e podem
ser:
• Hold (parar de totalizar)
• Memory(totalize com o último valor bom)
• Run (totalize com o valor ruim)
Características Gerais dos Blocos Funcionais
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

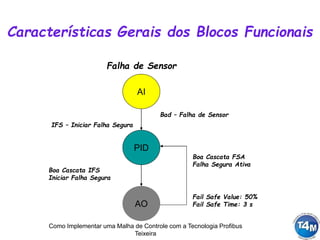

AI
PID
AO
Falha de Sensor
Bad – Falha de Sensor
IFS – Iniciar Falha Segura
Boa Cascata IFS
Iniciar Falha Segura
Boa Cascata FSA
Falha Segura Ativa
Fail Safe Value: 50%
Fail Safe Time: 3 s
Características Gerais dos Blocos Funcionais
Como Implementar uma Malha de Controle com a Tecnologia Profibus

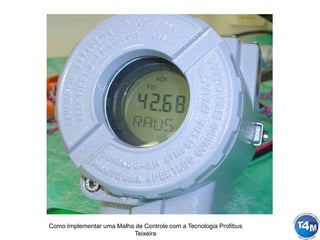

Teixeira

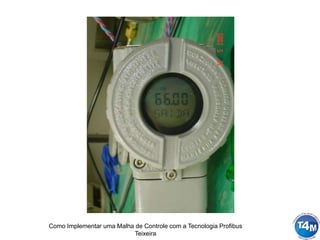

Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Como Implementar uma Malha de Controle com a Tecnologia Profibus

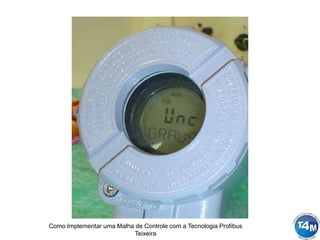

Teixeira

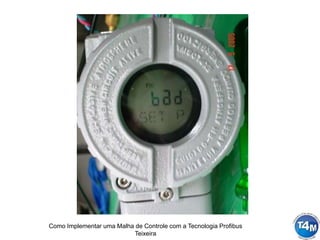

Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

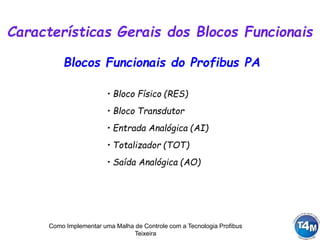

Blocos Funcionais do Profibus PA
• Bloco Físico (RES)
• Bloco Transdutor
• Entrada Analógica (AI)
• Totalizador (TOT)
• Saída Analógica (AO)
Características Gerais dos Blocos Funcionais
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

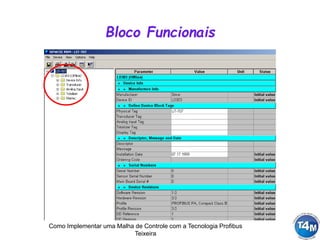

Bloco Funcionais
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

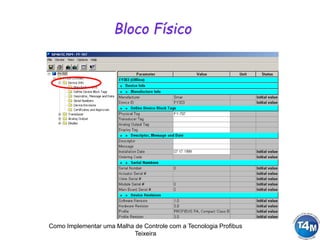

Bloco Físico
• Parâmetros informativos tais como:
Software_Rev
Hardware_Rev
Device_ID
Serial_Num
e outros
• Factory Reset
Factory Init
Power Up
Bus_Address
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Bloco Físico
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

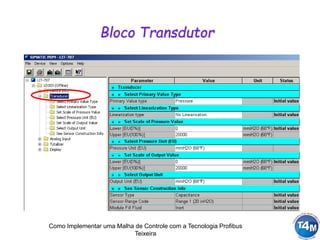

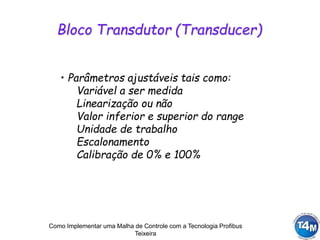

Bloco Transdutor (Transducer)
• Parâmetros ajustáveis tais como:
Variável a ser medida
Linearização ou não
Valor inferior e superior do range
Unidade de trabalho
Escalonamento
Calibração de 0% e 100%
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Bloco Transdutor
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

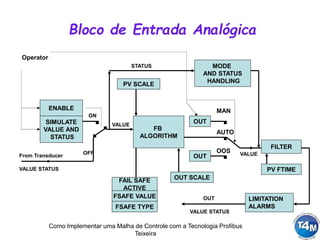

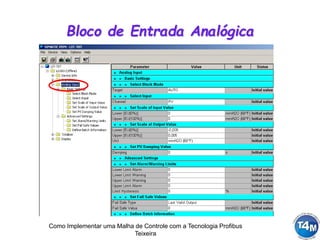

Bloco de Entrada Analógica
ENABLE
SIMULATE
VALUE AND
STATUS
ON
OFF
From Transducer
VALUE STATUS
Operator
VALUE
FB
ALGORITHM
MODE
AND STATUS
HANDLING
STATUS
OUT
OUT
MAN
AUTO
OOS
FILTER
OUT
VALUE STATUS
VALUE
PV SCALE
OUT SCALEFAIL SAFE
ACTIVE
FSAFE VALUE
FSAFE TYPE
PV FTIME
LIMITATION
ALARMS
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Bloco de Entrada Analógica
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

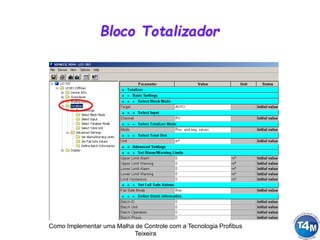

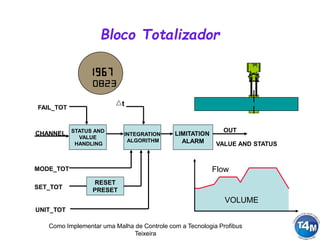

Bloco Totalizador
STATUS AND
VALUE
HANDLING
CHANNEL
MODE_TOT
FAIL_TOT
INTEGRATION
ALGORITHM
SET_TOT
UNIT_TOT
RESET
PRESET
t
LIMITATION
ALARM
OUT
VALUE AND STATUS
Flow
VOLUME
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Bloco Totalizador
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

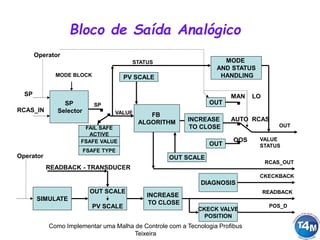

Bloco de Saída Analógico
SP
Selector
SP
MODE BLOCK
Operator
VALUE FB
ALGORITHM
MODE
AND STATUS
HANDLING
STATUS
OUT
OUT
MAN LO
AUTO RCAS
OOS
OUT
VALUE
STATUS
PV SCALE
OUT SCALE
FAIL SAFE
ACTIVE
FSAFE VALUE
FSAFE TYPE
RCAS_IN
SP
INCREASE
TO CLOSE
RCAS_OUT
DIAGNOSIS
CKECKBACK
SIMULATE
Operator
OUT SCALE
PV SCALE
INCREASE
TO CLOSE
READBACK
CKECK VALVE
POSITION
POS_D
READBACK - TRANSDUCER
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Bloco de Saída Analógica
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

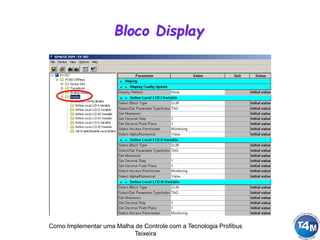

Bloco Display
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
MONTAGEM FÍSICA
Como Implementar uma Malha de Controle com a Tecnologia Profibus

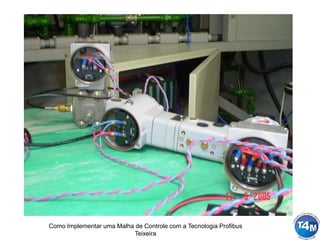

Teixeira
Como Implementar uma Malha de Controle com a Tecnologia Profibus

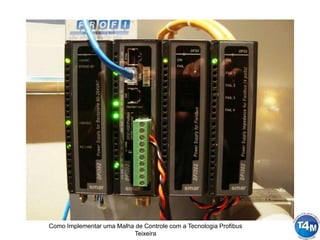

Teixeira
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Como Implementar uma Malha de Controle com a Tecnologia Profibus

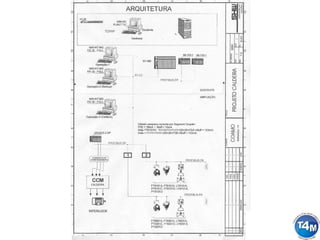

Teixeira

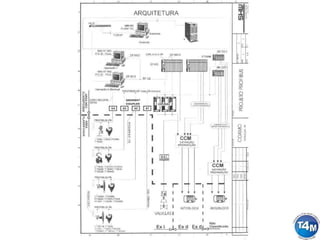

Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

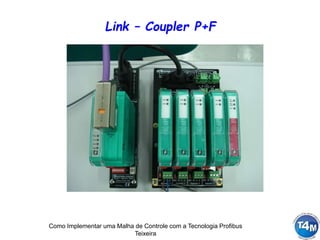

Link – Coupler P+F
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

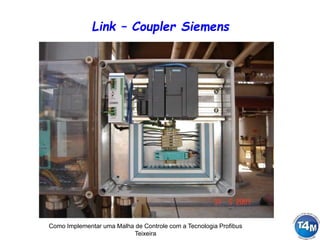

Link – Coupler Siemens
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

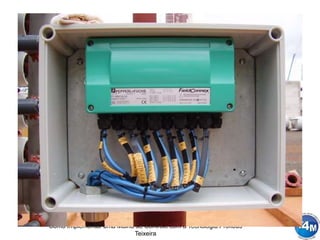

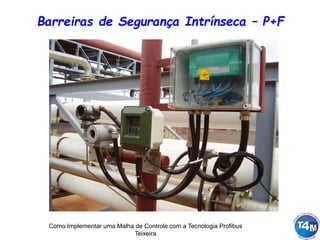

Barreiras de Segurança Intrínseca – P+F
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Barreiras de Segurança Intrínseca – P+F
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

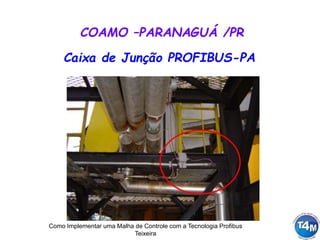

Caixa de Junção PROFIBUS-PA
COAMO –PARANAGUÁ /PR
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Controle de Nível a Três Elementos
COAMO –PARANAGUÁ /PR
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

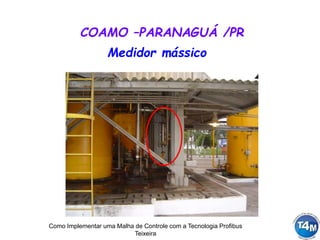

Medidor mássico
COAMO –PARANAGUÁ /PR
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
Posicionador
COAMO –PARANAGUÁ /PR
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira

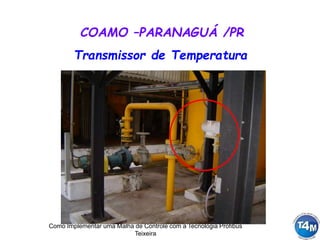

Transmissor de Temperatura
COAMO –PARANAGUÁ /PR
Como Implementar uma Malha de Controle com a Tecnologia Profibus
Teixeira
DEMONSTRAÇÃO COM PACTWARE E
SYSTEM 302 STUDIO

Mais conteúdo relacionado

Mais procurados

Mais procurados (13)

Arc Flash Energy Protection by EWB Engineering
Arc Flash Energy Protection by EWB EngineeringArc Flash Energy Protection by EWB Engineering
Arc Flash Energy Protection by EWB Engineering

Catalog ls susol acb
Catalog ls susol acbCatalog ls susol acb
Catalog ls susol acb

Navios tanque analise e medição de gases
Navios tanque analise e medição de gasesNavios tanque analise e medição de gases
Navios tanque analise e medição de gases

Manual caldeira flamotubular
Manual caldeira flamotubular Manual caldeira flamotubular
Manual caldeira flamotubular

ABB PROFIBUS.
ABB   PROFIBUS.    ABB   PROFIBUS.
ABB PROFIBUS.

Ch7 v70 scl_en
Ch7 v70 scl_enCh7 v70 scl_en
Ch7 v70 scl_en

manual-celta-2008.pdf
manual-celta-2008.pdfmanual-celta-2008.pdf
manual-celta-2008.pdf

Rede profibus
Rede profibusRede profibus
Rede profibus

Profibus PA device calibration and maintenance - Andy Verwer
Profibus PA device calibration and maintenance -  Andy VerwerProfibus PA device calibration and maintenance -  Andy Verwer
Profibus PA device calibration and maintenance - Andy Verwer

Símbolos e Identificação
Símbolos e IdentificaçãoSímbolos e Identificação
Símbolos e Identificação

ABB MCB DB price List 004
ABB MCB DB price List 004ABB MCB DB price List 004
ABB MCB DB price List 004

CLP S7 300 E S7 400
CLP S7 300 E S7 400CLP S7 300 E S7 400
CLP S7 300 E S7 400

Arizona State University Test Lecture
Arizona State University Test LectureArizona State University Test Lecture
Arizona State University Test Lecture


Destaque

Fluxograma processo acucar_alcool_etanol_verde
Fluxograma processo acucar_alcool_etanol_verdeFluxograma processo acucar_alcool_etanol_verde
Fluxograma processo acucar_alcool_etanol_verdeconfidencial

Apostila do treinamento profibus instalação
Apostila do treinamento profibus   instalaçãoApostila do treinamento profibus   instalação
Apostila do treinamento profibus instalaçãoconfidencial

Apostila do treinamento profibus configuração
Apostila do treinamento profibus   configuraçãoApostila do treinamento profibus   configuração
Apostila do treinamento profibus configuraçãoconfidencial

Apostila do treinamento profibus 2 configuração
Apostila do treinamento profibus 2  configuraçãoApostila do treinamento profibus 2  configuração
Apostila do treinamento profibus 2 configuraçãoconfidencial

Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2confidencial

InduSoft Web Studio Driver Overview – SITIA and ABCIP
InduSoft Web Studio Driver Overview – SITIA and ABCIPInduSoft Web Studio Driver Overview – SITIA and ABCIP
InduSoft Web Studio Driver Overview – SITIA and ABCIPAVEVA

Ae02 system projecthandling
Ae02 system projecthandlingAe02 system projecthandling
Ae02 system projecthandlingconfidencial

Ae09 system storing_archives
Ae09 system storing_archivesAe09 system storing_archives
Ae09 system storing_archivesconfidencial

Ae06 system plc_jobs
Ae06 system plc_jobsAe06 system plc_jobs
Ae06 system plc_jobsconfidencial

Ae08 system vb_script
Ae08 system vb_scriptAe08 system vb_script
Ae08 system vb_scriptconfidencial

Ae04 system messages
Ae04 system messagesAe04 system messages
Ae04 system messagesconfidencial

Ae03 system graphics
Ae03 system graphicsAe03 system graphics
Ae03 system graphicsconfidencial

Ae11 system reporting
Ae11 system reportingAe11 system reporting
Ae11 system reportingconfidencial

Ae01 system overview
Ae01 system overviewAe01 system overview
Ae01 system overviewconfidencial

Gea 01 - condicionamento e neutralização alcoólica
Gea  01 - condicionamento e neutralização alcoólicaGea  01 - condicionamento e neutralização alcoólica
Gea 01 - condicionamento e neutralização alcoólicaconfidencial

Ae10 system scheduler
Ae10 system schedulerAe10 system scheduler
Ae10 system schedulerconfidencial

Simatic pdm guia de configuração de ofertas rev 2
Simatic pdm guia de configuração de ofertas   rev 2Simatic pdm guia de configuração de ofertas   rev 2
Simatic pdm guia de configuração de ofertas rev 2confidencial

Apostila eletrotecnica otima
Apostila eletrotecnica otimaApostila eletrotecnica otima
Apostila eletrotecnica otimaEduardo Guilherme


Destaque (20)

Fluxograma processo acucar_alcool_etanol_verde
Fluxograma processo acucar_alcool_etanol_verdeFluxograma processo acucar_alcool_etanol_verde
Fluxograma processo acucar_alcool_etanol_verde

Apostila do treinamento profibus instalação
Apostila do treinamento profibus   instalaçãoApostila do treinamento profibus   instalação
Apostila do treinamento profibus instalação

Apostila do treinamento profibus configuração
Apostila do treinamento profibus   configuraçãoApostila do treinamento profibus   configuração
Apostila do treinamento profibus configuração

Apostila do treinamento profibus 2 configuração
Apostila do treinamento profibus 2  configuraçãoApostila do treinamento profibus 2  configuração
Apostila do treinamento profibus 2 configuração

Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2Curso completo de simocode 3 uf70 revisao 2
Curso completo de simocode 3 uf70 revisao 2

InduSoft Web Studio Driver Overview – SITIA and ABCIP
InduSoft Web Studio Driver Overview – SITIA and ABCIPInduSoft Web Studio Driver Overview – SITIA and ABCIP
InduSoft Web Studio Driver Overview – SITIA and ABCIP

Ae02 system projecthandling
Ae02 system projecthandlingAe02 system projecthandling
Ae02 system projecthandling

Ae09 system storing_archives
Ae09 system storing_archivesAe09 system storing_archives
Ae09 system storing_archives

Ae06 system plc_jobs
Ae06 system plc_jobsAe06 system plc_jobs
Ae06 system plc_jobs

Ae08 system vb_script
Ae08 system vb_scriptAe08 system vb_script
Ae08 system vb_script

Ae04 system messages
Ae04 system messagesAe04 system messages
Ae04 system messages

Ae03 system graphics
Ae03 system graphicsAe03 system graphics
Ae03 system graphics

Ae11 system reporting
Ae11 system reportingAe11 system reporting
Ae11 system reporting

Ae01 system overview
Ae01 system overviewAe01 system overview
Ae01 system overview

Gea 01 - condicionamento e neutralização alcoólica
Gea  01 - condicionamento e neutralização alcoólicaGea  01 - condicionamento e neutralização alcoólica
Gea 01 - condicionamento e neutralização alcoólica

Ko 7 kdp-06
Ko 7 kdp-06Ko 7 kdp-06
Ko 7 kdp-06

Ae10 system scheduler
Ae10 system schedulerAe10 system scheduler
Ae10 system scheduler

Simatic pdm guia de configuração de ofertas rev 2
Simatic pdm guia de configuração de ofertas   rev 2Simatic pdm guia de configuração de ofertas   rev 2
Simatic pdm guia de configuração de ofertas rev 2

Teoria
TeoriaTeoria
Teoria

Apostila eletrotecnica otima
Apostila eletrotecnica otimaApostila eletrotecnica otima
Apostila eletrotecnica otima


Semelhante a Profibus pa

Redes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdf
Redes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdfRedes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdf
Redes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdfAlan Coelho

Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...
Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...
Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...Marcelo Balbino

Apresentação safety control
Apresentação safety controlApresentação safety control
Apresentação safety controlsafetycontrol

Artigo 2008 - uma visao do protocolo industrial profinet e suas aplicacoes
Artigo   2008 - uma visao do protocolo industrial profinet e suas aplicacoesArtigo   2008 - uma visao do protocolo industrial profinet e suas aplicacoes
Artigo 2008 - uma visao do protocolo industrial profinet e suas aplicacoesThiago Ribeiro Pompermayer

Soluções “wireless” para automação parte 2
Soluções “wireless” para automação   parte 2Soluções “wireless” para automação   parte 2
Soluções “wireless” para automação parte 2AGORA Telecom

apresentacao_nexto_xpress-2.pdf
apresentacao_nexto_xpress-2.pdfapresentacao_nexto_xpress-2.pdf
apresentacao_nexto_xpress-2.pdfmixep2


Semelhante a Profibus pa (20)

Redes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdf
Redes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdfRedes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdf
Redes_Industriais_Introducao (2021_01_24 20_56_02 UTC).pdf

Redes industriais introducao
Redes industriais introducaoRedes industriais introducao
Redes industriais introducao

Profibusdp 140503095743-phpapp01
Profibusdp 140503095743-phpapp01Profibusdp 140503095743-phpapp01
Profibusdp 140503095743-phpapp01

Folder RM2071
Folder RM2071Folder RM2071
Folder RM2071

Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...
Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...
Modernização da cogeração - Reguladores de velocidade, Automação e proteção e...

Redes industriais
Redes industriaisRedes industriais
Redes industriais

Apresentação safety control
Apresentação safety controlApresentação safety control
Apresentação safety control

Foundation Fieldbus.ppt
Foundation Fieldbus.pptFoundation Fieldbus.ppt
Foundation Fieldbus.ppt

Rede fieldbus foundation
Rede fieldbus foundationRede fieldbus foundation
Rede fieldbus foundation

Artigo 2008 - uma visao do protocolo industrial profinet e suas aplicacoes
Artigo   2008 - uma visao do protocolo industrial profinet e suas aplicacoesArtigo   2008 - uma visao do protocolo industrial profinet e suas aplicacoes
Artigo 2008 - uma visao do protocolo industrial profinet e suas aplicacoes

Doc tecnico redes
Doc tecnico redesDoc tecnico redes
Doc tecnico redes

Doctecnico redes schneider
Doctecnico redes schneiderDoctecnico redes schneider
Doctecnico redes schneider

Como implementar redes rs485 via rádio
Como implementar redes rs485 via rádioComo implementar redes rs485 via rádio
Como implementar redes rs485 via rádio

Soluções “wireless” para automação parte 2
Soluções “wireless” para automação   parte 2Soluções “wireless” para automação   parte 2
Soluções “wireless” para automação parte 2

Comunicao industrial
Comunicao industrialComunicao industrial
Comunicao industrial

apresentacao_nexto_xpress-2.pdf
apresentacao_nexto_xpress-2.pdfapresentacao_nexto_xpress-2.pdf
apresentacao_nexto_xpress-2.pdf

1 hart
1 hart1 hart
1 hart

1hart 140503100312-phpapp02
1hart 140503100312-phpapp021hart 140503100312-phpapp02
1hart 140503100312-phpapp02

redes_industriais_.pdf
redes_industriais_.pdfredes_industriais_.pdf
redes_industriais_.pdf

Redes industriais
Redes industriais Redes industriais
Redes industriais


Mais de confidencial

19 exercises v1.00_en
19 exercises v1.00_en19 exercises v1.00_en
19 exercises v1.00_enconfidencial

18 syntax rules v1.0
18 syntax rules v1.018 syntax rules v1.0
18 syntax rules v1.0confidencial

17 demonstration server client system-v1.00_en
17 demonstration server client system-v1.00_en17 demonstration server client system-v1.00_en
17 demonstration server client system-v1.00_enconfidencial

15 final steps of configuration v1.00_en
15 final steps of configuration v1.00_en15 final steps of configuration v1.00_en
15 final steps of configuration v1.00_enconfidencial

14 mass data engineering v1.00_en
14 mass data engineering v1.00_en14 mass data engineering v1.00_en
14 mass data engineering v1.00_enconfidencial

13 locking functions and operating modes v1.00_en
13 locking functions and operating modes v1.00_en13 locking functions and operating modes v1.00_en
13 locking functions and operating modes v1.00_enconfidencial

12 archiving system v1.00_en
12 archiving system v1.00_en12 archiving system v1.00_en
12 archiving system v1.00_enconfidencial

11 customizing the os v1.00_en
11 customizing the os v1.00_en11 customizing the os v1.00_en
11 customizing the os v1.00_enconfidencial

10 basics automatic mode control v1.00_en
10 basics automatic mode control v1.00_en10 basics automatic mode control v1.00_en
10 basics automatic mode control v1.00_enconfidencial

09 basics operating and monitoring v1.00_en
09 basics operating and monitoring v1.00_en09 basics operating and monitoring v1.00_en
09 basics operating and monitoring v1.00_enconfidencial

08 basics control functions v1.00_en
08 basics control functions v1.00_en08 basics control functions v1.00_en
08 basics control functions v1.00_enconfidencial

07 connection to the process v1.00_en
07 connection to the process v1.00_en07 connection to the process v1.00_en
07 connection to the process v1.00_enconfidencial

06 station and network configuration v1.00_en
06 station and network configuration v1.00_en06 station and network configuration v1.00_en
06 station and network configuration v1.00_enconfidencial

05 project setup v1.00_en
05 project setup v1.00_en05 project setup v1.00_en
05 project setup v1.00_enconfidencial

03 requirements and functional process description v1.00_en
03 requirements and functional process description v1.00_en03 requirements and functional process description v1.00_en
03 requirements and functional process description v1.00_enconfidencial

02 pcs 7 documentation and support v1.00 en
02 pcs 7 documentation and support v1.00 en02 pcs 7 documentation and support v1.00 en
02 pcs 7 documentation and support v1.00 enconfidencial

01 introduction v1.00_en
01 introduction v1.00_en01 introduction v1.00_en
01 introduction v1.00_enconfidencial

00 st pcs7-sys_v8.0_register 20 en
00 st pcs7-sys_v8.0_register 20 en00 st pcs7-sys_v8.0_register 20 en
00 st pcs7-sys_v8.0_register 20 enconfidencial

01tiaportal handson-basicov11v2-140421084257-phpapp01
01tiaportal handson-basicov11v2-140421084257-phpapp0101tiaportal handson-basicov11v2-140421084257-phpapp01
01tiaportal handson-basicov11v2-140421084257-phpapp01confidencial

Sitrains7 1200pwmpid-150301123045-conversion-gate01
Sitrains7 1200pwmpid-150301123045-conversion-gate01Sitrains7 1200pwmpid-150301123045-conversion-gate01
Sitrains7 1200pwmpid-150301123045-conversion-gate01confidencial


Mais de confidencial (20)

19 exercises v1.00_en
19 exercises v1.00_en19 exercises v1.00_en
19 exercises v1.00_en

18 syntax rules v1.0
18 syntax rules v1.018 syntax rules v1.0
18 syntax rules v1.0

17 demonstration server client system-v1.00_en
17 demonstration server client system-v1.00_en17 demonstration server client system-v1.00_en
17 demonstration server client system-v1.00_en

15 final steps of configuration v1.00_en
15 final steps of configuration v1.00_en15 final steps of configuration v1.00_en
15 final steps of configuration v1.00_en

14 mass data engineering v1.00_en
14 mass data engineering v1.00_en14 mass data engineering v1.00_en
14 mass data engineering v1.00_en

13 locking functions and operating modes v1.00_en
13 locking functions and operating modes v1.00_en13 locking functions and operating modes v1.00_en
13 locking functions and operating modes v1.00_en

12 archiving system v1.00_en
12 archiving system v1.00_en12 archiving system v1.00_en
12 archiving system v1.00_en

11 customizing the os v1.00_en
11 customizing the os v1.00_en11 customizing the os v1.00_en
11 customizing the os v1.00_en

10 basics automatic mode control v1.00_en
10 basics automatic mode control v1.00_en10 basics automatic mode control v1.00_en
10 basics automatic mode control v1.00_en

09 basics operating and monitoring v1.00_en
09 basics operating and monitoring v1.00_en09 basics operating and monitoring v1.00_en
09 basics operating and monitoring v1.00_en

08 basics control functions v1.00_en
08 basics control functions v1.00_en08 basics control functions v1.00_en
08 basics control functions v1.00_en

07 connection to the process v1.00_en
07 connection to the process v1.00_en07 connection to the process v1.00_en
07 connection to the process v1.00_en

06 station and network configuration v1.00_en
06 station and network configuration v1.00_en06 station and network configuration v1.00_en
06 station and network configuration v1.00_en

05 project setup v1.00_en
05 project setup v1.00_en05 project setup v1.00_en
05 project setup v1.00_en

03 requirements and functional process description v1.00_en
03 requirements and functional process description v1.00_en03 requirements and functional process description v1.00_en
03 requirements and functional process description v1.00_en

02 pcs 7 documentation and support v1.00 en
02 pcs 7 documentation and support v1.00 en02 pcs 7 documentation and support v1.00 en
02 pcs 7 documentation and support v1.00 en

01 introduction v1.00_en
01 introduction v1.00_en01 introduction v1.00_en
01 introduction v1.00_en

00 st pcs7-sys_v8.0_register 20 en
00 st pcs7-sys_v8.0_register 20 en00 st pcs7-sys_v8.0_register 20 en
00 st pcs7-sys_v8.0_register 20 en

01tiaportal handson-basicov11v2-140421084257-phpapp01
01tiaportal handson-basicov11v2-140421084257-phpapp0101tiaportal handson-basicov11v2-140421084257-phpapp01
01tiaportal handson-basicov11v2-140421084257-phpapp01

Sitrains7 1200pwmpid-150301123045-conversion-gate01
Sitrains7 1200pwmpid-150301123045-conversion-gate01Sitrains7 1200pwmpid-150301123045-conversion-gate01
Sitrains7 1200pwmpid-150301123045-conversion-gate01


Último

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMdiminutcasamentos

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptxVagner Soares da Costa

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptxVagner Soares da Costa

PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfPROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfdanielemarques481

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxFlvioDadinhoNNhamizi

Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3filiperigueira1

Tipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdfTipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdfMarcos Boaventura


Último (7)

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPM

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx

PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfPROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx

Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3Calculo vetorial - eletromagnetismo, calculo 3
Calculo vetorial - eletromagnetismo, calculo 3

Tipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdfTipos de Cargas - Conhecendo suas Características e Classificações.pdf
Tipos de Cargas - Conhecendo suas Características e Classificações.pdf


Profibus pa

  • 1. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira COMO IMPLEMENTAR UMA MALHA DE CONTROLE COM A TECNOLOGIA PROFIBUS DP/PA CONSULTOR TÉCNICO TEIXEIRA
  • 2. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira CURRÍCULO RESUMIDO Técnico em Instrumentação formado pela Escola SENAI Santos; Técnico em Eletrônica formado pela Escola Piratininga na cidade de Santos; Tecnólogo em Processamento de Dados formado pela UNESP - FATEC / BS na cidade de Santos. Diversos treinamentos na área de automação. Trabalhou na Goiasfértil em Catalão - GO; COSIPA em Cubatão - SP; SENAI Santos no Curso Técnico de Instrumentação; SENAI Curitiba na Unidade Móvel em parceria SENAI - SMAR. Também é professor nos cursos de especialização do CEFET – Curitiba, CEFET - Ponta Grossa, CEFET – Cornélio Procópio e da ISA Distrito 4 Seções: Curitiba, S.Paulo e Uberaba. Atualmente é Diretor da T4M empresa de Consultoria e Treinamentos na área de Instrumentação e Controle de Processos, onde presta serviços para as seguintes empresas: Petrobrás Six e Repar, Yokogawa, Smar, Alunorte, Fluke, ABB, P+F, SENAI - Santos entre outras.
  • 3. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira 1- OBJETIVOS DO TREINAMENTO Capacitar os participantes do treinamento a possuir as noções básicas de parametrização, operação e manutenção dos instrumentos com tecnologia digital utilizando o protocolo PROFIBUS DP/PA
  • 4. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira  Melhoria e aumento da funcionalidade segurança do sistema  A redução de hardware diminui as fontes de erros.  Facilita e agiliza a manutenção.  Tempos de paradas mais curtos.  Mecanismo de Fail Safe e tratamento de status entre os blocos funcionais  Tempos de cíclo muito curtos.  Maior número de fabricantes de equipamentos  Maior número de opções para o cliente.  Maior número de aplicações nas industrias.  Maior concorrência e menor custo dos equipamentos.  Interoperabilidade e intercambiabilidade entre fabricantes. Vantagens PROFIBUS - PA
  • 5. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Arquitetura mais enxuta que os SDCDs Fonte de Alimentação Cartão de Controle Cartões de Entrada Cartões de Saída Fusíveis Painel de Rearranjo Terminais SDCD PROFIBUS PROFIBUS - PA
  • 6. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira CONFIGURAÇÃO DOS INTRUMENTOS PROFIBUS PA PROFIBUS PA
  • 7. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira É um protocolo de comunicação dedicado à Automação de Processos e otimizado para equipamentos de campo. • Transmissores, Válvulas, Atuadores, Conversores, etc. • Interligados e alimentados via barramento fieldbus. • Cada equipamento de campo possui um endereço físico e único no barramento. • Possibilidades de uso em áreas classificadas (Intrinsecamente Seguro). PROFIBUS PA Process Automation
  • 8. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira • A camada física está de acordo com o padrão IEC 61158- 2, variante H1 Características • Baude rate: 31.25 kbit/s PROFIBUS PA • Sinal de comunicação: codificação Manchester com a modulação de corrente
  • 9. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Código Manchester Start Delimiter Serial Data End Delimiter Bit time 1 1 1 1 1 1 1 1 110 0 0 0 0 0 0 0 0 0 0 0 0N+ N+ N+ N+ N-N-N-N-1 (T=32μs) Hi -T/2 T/2 Lo t -T/2 T/2 t Hi “1” “N+” Hi -T/2 T/2 Lo t -T/2 T/2 t Lo “0” “N-” Manchester Bi-phase L Encoding V 9 to 32V bias 0.75 to 1.0 V t mA 15 to 20 mA tReceiving Transmitting Fieldbus Device (Current) Preamble Características PROFIBUS PA
  • 10. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Forma de Onda Fieldbus Características PROFIBUS PA
  • 11. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Sinal Bom Características PROFIBUS PA
  • 12. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Ruído Entrando pelo Shield Características PROFIBUS PA
  • 13. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Mestres Elementos da Rede PROFIBUS PA • Classe 1: responsável pelas operações cíclicas (leitura/escrita) e controle das malhas abertas e fechadas do sistema de controle/automação (PLC). • Classe 2: responsável pelos acessos acíclicos dos parâmetros e funções dos equipamentos PA (estação de engenharia ou estação de operação: PDM). Obs: - os mestres trabalham com o meio físico RS485 (até 12 Mbits/s quando se tem os link devices SK2 da P+F.) - os equipamentos de campo são somente escravos. Possui dois tipos de mestres:
  • 14. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Couplers • São dispositivos utilizados para traduzir as características físicas entre o PROFIBUS DP (RS485) e o PROFIBUS PA (H1:31,25kbits/s) • São transparentes para os mestres (não possuem endereço) • Atendem aplicações seguras (Ex) e (Non-Ex), definindo e limitando o número máximo de equipamentos em cada segmento PA. O número máximo de instrumentos depende da somatória das correntes dos instrumentos no segmento e distâncias envolvidas no cabeamento. • São alimentados com 24 Vdc. • Couplers P+F (93.75 kbits/s SK2:12Mbits/s) e Siemens(45.45 kbits/s). Elementos da Rede PROFIBUS PA
  • 15. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Couplers Elementos da Rede PROFIBUS PA
  • 16. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Couplers: PLC PROFIBUS DP DP/PA COUPLER PROFIBUS-PA 31.25 kbit/s Escravos 24V 24V PROFIBUS-DP 45.45 kbit/s ou 93.75 kbit/s SK2 12Mbit/s Mestre
  • 17. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira PLC PROFIBUS DP DP/PA COUPLE RPROFIBUS-PA 31.25 kbit/s Escravos 24V 24V PROFIBUS-DP 45.45 kbit/s ou 93.75 kbit/s Mestre Endereçamento do Sistema PROFIBUS com Coupler 4 32 1 PROFIBUS - PA
  • 18. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Links • São dispositivos utilizados como escravos da rede PROFIBUS DP (RS485) e mestre da rede PROFIBUS PA (H1:31,25kbits/s). • Permitem taxas de até 12Mbits/s no barramento DP. • Permitem que sejam aclopados até 5 link couplers, mas limitam o número de equipamentos em 30 em um barramento “Non-Ex” e 10 em barramento “Ex”. Elementos da Rede PROFIBUS PA • Possuem endereço físico no barramento. • IM157 - Siemens
  • 19. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Link Device: IM157
  • 20. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Link PLC PROFIBUS DP COUPLERPROFIBUS-PA 31.25 kbit/s Escravos 24V 24V PROFIBUS-DP até 12 Mbit/s DP/PA LINK Mestres Max. 5 DP/PA Couplers por link IM157 Max. 10 equipamentos por link IM157 - Ex Max. 30 equipamentos por link IM157 - Non-Ex
  • 21. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Endereçamento do Sistema PROFIBUS com Link PLC PROFIBUS DP COUPLE R PROFIBUS-PA 31.25 kbit/s Escravos 24V 24V PROFIBUS-DP até 12 Mbit/s DP/PA LINK Max. 30 equipamentos por link IM157 - Non-Ex Max. 10 equipamentos por link IM157 - Ex Mestres Max. 5 DP/PA Couplers por link IM157 2 32 1 2 3 11 PROFIBUS - PA
  • 22. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Terminadores • Shunt do sinal de corrente: o sinal de comunicação é transmitido como corrente mas recebido como tensão. O terminador faz esta conversão.Um sinal de 750 a 1200 mV estará presente na rede de comunicação. • Proteção contra reflexão do sinal de comunicação: deve ser colocado nas duas terminações do barramento, um no final e outro geralmente no coupler. Elementos da Rede PROFIBUS PA • Terminador : um resistor de 100 Ohms em série com um capacitor de 1 uF.
  • 23. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Cálculo do número de equipamentos em um segmento PA non-Ex PROFIBUS - PA • Tensão mínima para um equipamento fieldbus operar: 9Vdc • Tensão típica fornecida por um coupler Siemens Non-Ex: 19Vdc • Resistência de loop do cabo (AWG 18) : 44 Ohms por Km • Tensão típica fornecida por um coupler P+F Non-Ex: 22 Vdc • Corrente típica fornecida por um coupler P+F Non-Ex: 380mA • Corrente típica fornecida por um Siemens Non-Ex: 400mA N = V/(IxR) I = corrente total do segmento PA R = resistência total
  • 24. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira PROFIBUS - PA N = V/(IxR) I = corrente total do segmento PA R = resistência total Cálculo do número de equipamentos em um segmento PA non-Ex • Para o cabo tipo A o máximo comprimento é 1900 m • Equipamentos Smar consomem 12 mA N = (19-9)/(12x10x1.9x44) = 10 equipamentos -3 • Para o cabo tipo A e um comprimento de 1400 m: N = (19-9)/(12x10x1.4x44) = 13 equipamentos -3 I = 13 x 12mA = 156mA < 400mA I = 10 x 12mA = 120mA < 400mA
  • 25. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira PROFIBUS - PA N = V/(IxR) I = corrente total do segmento PA R = resistência total Cálculo do comprimento do cabo(tipo A) para 20 equipamentos em um segmento PA non-Ex L = (19-9) x1000/(20x12x10x44) = 947 m -3 I = 20 x 12mA = 240mA < 400mA
  • 26. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Cálculo do número de equipamentos em um segmento PA Ex ia IIC PROFIBUS - PA • Tensão mínima para um equipamento fieldbus operar: 9Vdc • Tensão típica fornecida por um coupler Siemens Ex: 12.5 Vdc • Resistência de loop do cabo Tipo A (AWG 18) : 44 Ohms por Km • Tensão típica fornecida por um coupler P+F Ex: 12.6 Vdc • Corrente típica fornecida por um coupler P+F Non-Ex: 110mA • Corrente típica fornecida por um Siemens Non-Ex: 100mA N = V/(IxR) I = corrente total do segmento PA R = resistência total
  • 27. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira PROFIBUS - PA N = V/(IxR) I = corrente total do segmento PA R = resistência total Cálculo do número de equipamentos em um segmento PA Ex ia IIC • Para o cabo tipo A o máximo comprimento é 1000 m • Equipamentos Smar consomem 12 mA N = (12.5-9)/(12x10x1.0x44) = 6 equipamentos -3 I = 6 x 12mA = 72mA < 100mA
  • 28. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira PROFIBUS - PA N = V/(IxR) I = corrente total do segmento PA R = resistência total Cálculo do comprimento do cabo (tipo A) para 8 equipamentos em um segmento PA Ex ia IIC L = (12.5-9) x1000/(8x12x10x44) = 828.6 m -3 I = 8 x 12mA = 96mA < 100mA
  • 29. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira O que devemos ter em uma rede PROFIBUS-PA ? • Interface para alojamento em microcomputador,PROFIBUS-DP Mestre Classe 2 (CP5611, CP5511) PROFIBUS - PA
  • 30. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira O que devemos ter em uma rede PROFIBUS-PA ? • Módulo configurador PROFIBUS-PA (Simatic PDM) ou Pactware (FDT/DTM) • Coupler ou Link + Coupler • Controlador Lógico Programável Mestre Classe 1 •Terminadores •Instrumentos PROFIBUS-PA PROFIBUS - PA
  • 31. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira • GSD (device master data) file: arquivo txt com detalhes de revisão de hardware e software, bus timing do equipamento PA e informações sobre troca de dados cíclicos. Deve ser um para cada tipo equipamento.Serve para trocar dados com o CLP. Integração em Sistemas PROFIBUS • EDD (Electronic Device Description) para o Simatic PDM : arquivo ddl com a descrição de todos os parâmetros de todos os blocos funcionais e métodos (calibração) e menus operacionais. PROFIBUS - PA
  • 32. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira • DTM (Device Tool Manager ) driver de comunicação com recursos gráficos diretamente instalados no computador: Pactware, FieldCare, FieldMate etc Integração em Sistemas PROFIBUS PROFIBUS - PA
  • 33. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira EDD ou DTM e GSD Files permitem a operação de dispositivos de diferentes fabricantes usados em um mesmo sistema. PLC PROFIBUS DP DP/PA LINK COUPLER Device Descriptions e GSD Files Fabricante T Fabricante A Fabricante Z PROFIBUS - PA
  • 34. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira PROFIBUS PA 31.25 kbit/s PROFIBUS PA Field device MIS / ERP Ethernet Controller S7-400 Industrial Ethernet PROFIBUS DP max 12 Mbit/s Standard Interfaces Fast speed Level Low speed Level PLC Remote I/O Drives DP/PA Link Automação Abrangente PROFIBUS - PA
  • 35. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira DP/PA-Link Distributed I/O 4-20 mA / HART I/O module 4-20 mA / HART Field device MIS / ERP Controller S7-400 Industrial Ethernet Operaterstation SIMATIC PDM : - Profibus PA - HART PROFIBUS PA PROFIBUS PA Field device PROFIBUS DP PC S7 Eng ine eri ng PDM Standard Interfaces Asset Management PLC LD301 FI303IF303 4-20 mA LD301 TT301 FY301 LD303FY303 Automação Abrangente PROFIBUS - PA
  • 36. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira BLOCOS FUNCIONAIS
  • 37. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Características Gerais dos Blocos Funcionais •Target Mode: Este é o modo solicitado pelo operador •Mode Block: Este parâmetro é calculado pelo algoritmo do bloco baseado nas entradas e no modo Target. •Existem três tipos de Mode Block :Actual, Normal e Permitted •Os modos existentes do Mode Block são: O/S , MAN, AUTO Mode Block
  • 38. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Alarmes •O Alarme é sinalizado no status de saída do bloco. (Ex.:”Good NonCas, Active Block Alarm, High Limited” (por exemplo quando o HI_LIM foi excedido) Características Gerais dos Blocos Funcionais
  • 39. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Status - GOOD : Indica que a variável de processo está boa e é confiável Características Gerais dos Blocos Funcionais - UNCERTAIN : Indica que a variável de processo é incerta, por exemplo, valor está fora da faixa de trabalho do sensor - BAD : Indica que a variável de processo é ruim, por exemplo, falha na comunicação
  • 40. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Fail Safe ( Falha Segura ) • Condição de segurança que o bloco entra quando o algorítmo detecta uma situação de falha. (Após a falha ser normalizada, o bloco volta para o procedimento normal). • A situação de falha são detectadas de diferentes formas em blocos de entradas e blocos de saída. • Tanto Blocos de entrada como blocos de saída tem tratamento de “FailSafe”. Características Gerais dos Blocos Funcionais
  • 41. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Fail Safe • Blocos de entrada: A situação de falha ocorre quando o transducer envia um status “Bad”. (Por exemplo, “bad sensor”) • Blocos de Saída: A situação de falha pode ocorrer devido: •Perda de comunicação com o SP por um tempo maior que FSAFE_TIME • Status “Good (NC) IFS” na entrada SP quando o target mode é AUTO. Características Gerais dos Blocos Funcionais
  • 42. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Fail Safe •Usar um valor de preset (FSAFE_VALUE). Status = “Uncertain Substitute value” •Usar o ultimo valor válido (LUV). Status= “ Uncertain LUV”ou “Uncertain Initial Value” • Usar o valor ruim(AI), ou usar o valor determinado pelo parâmetro ACTUATOR_ACTION do Trd (AO). • As ações a serem tomadas em condição de Fail Safe são determinadas pelo parâmetro FSAFE_TYPE (no AI e AO), e podem ser: • No totalizador as ações são determinadas por FAIL_TOT, e podem ser: • Hold (parar de totalizar) • Memory(totalize com o último valor bom) • Run (totalize com o valor ruim) Características Gerais dos Blocos Funcionais
  • 43. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira AI PID AO Falha de Sensor Bad – Falha de Sensor IFS – Iniciar Falha Segura Boa Cascata IFS Iniciar Falha Segura Boa Cascata FSA Falha Segura Ativa Fail Safe Value: 50% Fail Safe Time: 3 s Características Gerais dos Blocos Funcionais
  • 44. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 45. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 46. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 47. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 48. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Blocos Funcionais do Profibus PA • Bloco Físico (RES) • Bloco Transdutor • Entrada Analógica (AI) • Totalizador (TOT) • Saída Analógica (AO) Características Gerais dos Blocos Funcionais
  • 49. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Funcionais
  • 50. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Físico • Parâmetros informativos tais como: Software_Rev Hardware_Rev Device_ID Serial_Num e outros • Factory Reset Factory Init Power Up Bus_Address
  • 51. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Físico
  • 52. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Transdutor (Transducer) • Parâmetros ajustáveis tais como: Variável a ser medida Linearização ou não Valor inferior e superior do range Unidade de trabalho Escalonamento Calibração de 0% e 100%
  • 53. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Transdutor
  • 54. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco de Entrada Analógica ENABLE SIMULATE VALUE AND STATUS ON OFF From Transducer VALUE STATUS Operator VALUE FB ALGORITHM MODE AND STATUS HANDLING STATUS OUT OUT MAN AUTO OOS FILTER OUT VALUE STATUS VALUE PV SCALE OUT SCALEFAIL SAFE ACTIVE FSAFE VALUE FSAFE TYPE PV FTIME LIMITATION ALARMS
  • 55. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco de Entrada Analógica
  • 56. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Totalizador STATUS AND VALUE HANDLING CHANNEL MODE_TOT FAIL_TOT INTEGRATION ALGORITHM SET_TOT UNIT_TOT RESET PRESET t LIMITATION ALARM OUT VALUE AND STATUS Flow VOLUME
  • 57. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Totalizador
  • 58. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco de Saída Analógico SP Selector SP MODE BLOCK Operator VALUE FB ALGORITHM MODE AND STATUS HANDLING STATUS OUT OUT MAN LO AUTO RCAS OOS OUT VALUE STATUS PV SCALE OUT SCALE FAIL SAFE ACTIVE FSAFE VALUE FSAFE TYPE RCAS_IN SP INCREASE TO CLOSE RCAS_OUT DIAGNOSIS CKECKBACK SIMULATE Operator OUT SCALE PV SCALE INCREASE TO CLOSE READBACK CKECK VALVE POSITION POS_D READBACK - TRANSDUCER
  • 59. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco de Saída Analógica
  • 60. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Bloco Display
  • 61. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira MONTAGEM FÍSICA
  • 62. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 63. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 64. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 65. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 66. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira
  • 67. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Link – Coupler P+F
  • 68. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Link – Coupler Siemens
  • 69. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Barreiras de Segurança Intrínseca – P+F
  • 70. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Barreiras de Segurança Intrínseca – P+F
  • 71. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Caixa de Junção PROFIBUS-PA COAMO –PARANAGUÁ /PR
  • 72. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Controle de Nível a Três Elementos COAMO –PARANAGUÁ /PR
  • 73. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Medidor mássico COAMO –PARANAGUÁ /PR
  • 74. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Posicionador COAMO –PARANAGUÁ /PR
  • 75. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira Transmissor de Temperatura COAMO –PARANAGUÁ /PR
  • 76. Como Implementar uma Malha de Controle com a Tecnologia Profibus Teixeira DEMONSTRAÇÃO COM PACTWARE E SYSTEM 302 STUDIO
