O documento descreve o funcionamento e características do transístor bipolar. Ele é constituído por duas junções PN e três terminais (Emissor, Base e Coletor) e pode ser usado como interruptor, amplificador ou oscilador. Para conduzir, é necessário aplicar uma corrente mínima na Base, que origina uma maior corrente entre Emissor e Coletor.

1. Transístor bipolar

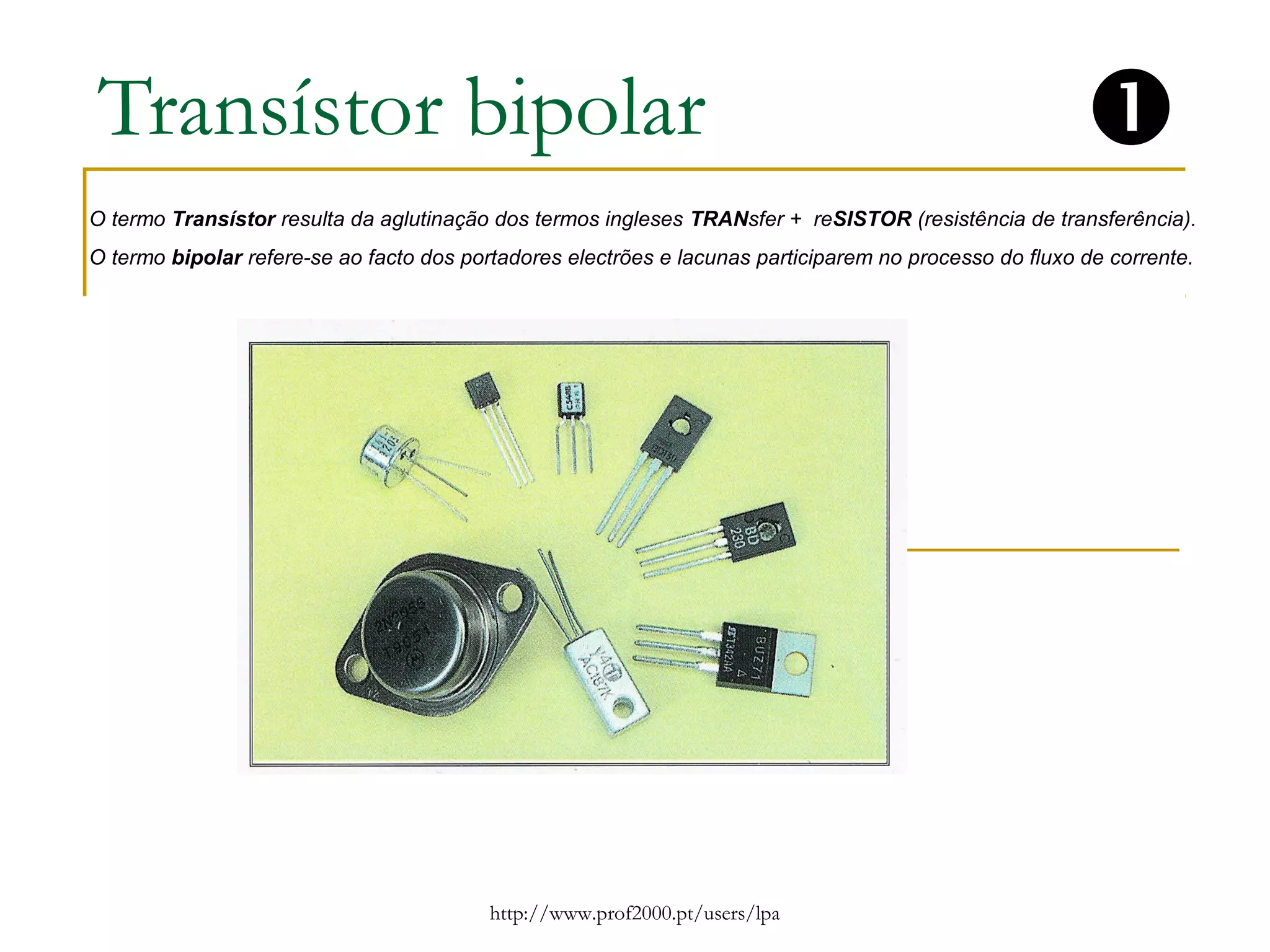

O termo Transístor resulta da aglutinação dos termos ingleses TRANsfer + reSISTOR (resistência de transferência).
O termo bipolar refere-se ao facto dos portadores electrões e lacunas participarem no processo do fluxo de corrente.
http://www.prof2000.pt/users/lpa


2. 2
Constituição

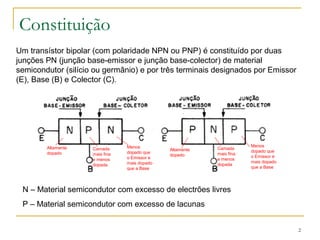

Um transístor bipolar (com polaridade NPN ou PNP) é constituído por duas
junções PN (junção base-emissor e junção base-colector) de material
semicondutor (silício ou germânio) e por três terminais designados por Emissor
(E), Base (B) e Colector (C).
Altamente
dopado
Menos
dopado que
o Emissor e
mais dopado
que a Base
Altamente
dopado
Camada
mais fina
e menos
dopada
N – Material semicondutor com excesso de electrões livres
P – Material semicondutor com excesso de lacunas
Menos
dopado que
o Emissor e
mais dopado
que a Base
Camada
mais fina
e menos
dopada

3. 3

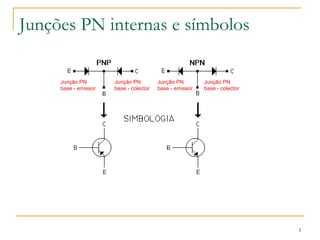

Junções PN internas e símbolos
Junção PN
base - emissor
Junção PN
base - emissor
Junção PN
base - colector
Junção PN
base - colector

4. 4
Principio de funcionamento
Para que o transístor bipolar conduza é necessário que seja aplicada na
Base uma corrente mínima (VBE ≥ 0,7 Volt), caso contrário não haverá
passagem de corrente entre o Emissor e o Colector.
IB = 0
O transístor não conduz
(está ao corte)

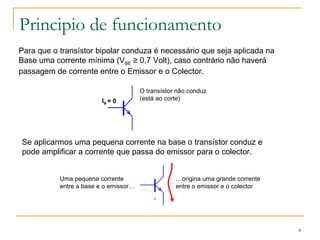

Se aplicarmos uma pequena corrente na base o transístor conduz e
pode amplificar a corrente que passa do emissor para o colector.
Uma pequena corrente
entre a base e o emissor…
…origina uma grande corrente
entre o emissor e o colector

5. 5
Utilização

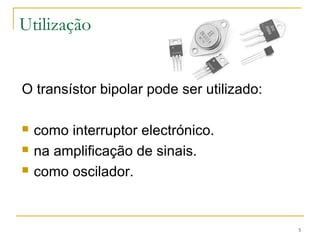

O transístor bipolar pode ser utilizado:
 como interruptor electrónico.
 na amplificação de sinais.
 como oscilador.

6. 6

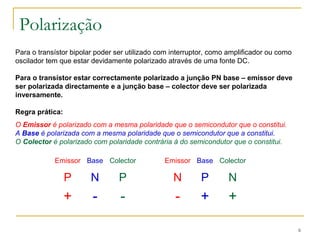

Polarização
Para o transístor bipolar poder ser utilizado com interruptor, como amplificador ou como
oscilador tem que estar devidamente polarizado através de uma fonte DC.
Para o transístor estar correctamente polarizado a junção PN base – emissor deve
ser polarizada directamente e a junção base – colector deve ser polarizada
inversamente.
Regra prática:
O Emissor é polarizado com a mesma polaridade que o semicondutor que o constitui.
A Base é polarizada com a mesma polaridade que o semicondutor que a constitui.
O Colector é polarizado com polaridade contrária à do semicondutor que o constitui.
Emissor Base Colector Emissor Base Colector
P N P N P N
+ - - - + +

7. 7

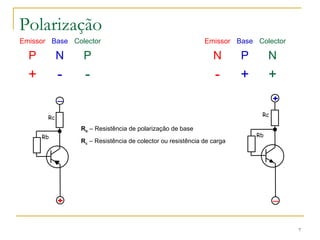

Polarização
Emissor Base Colector Emissor Base Colector
P N P N P N
+ - - - + +
+
Rc
Rb
_
Rc
Rb
+
_
Rb – Resistência de polarização de base
Rc – Resistência de colector ou resistência de carga

8. 8

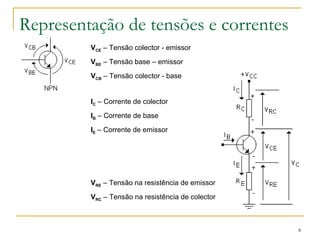

Representação de tensões e correntes
VCE – Tensão colector - emissor
VBE – Tensão base – emissor
VCB – Tensão colector - base
IC – Corrente de colector
IB – Corrente de base
IE – Corrente de emissor
VRE – Tensão na resistência de emissor
VRC – Tensão na resistência de colector

9. 9

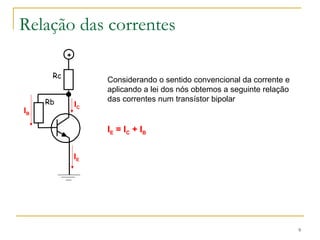

Relação das correntes
Rc
Rb
+
IC
IE
IB
Considerando o sentido convencional da corrente e
aplicando a lei dos nós obtemos a seguinte relação
das correntes num transístor bipolar
IE = IC + IB

10. 10

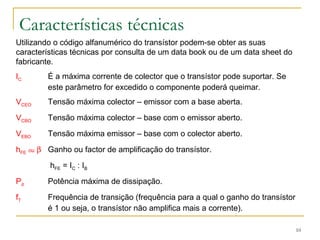

Características técnicas
Utilizando o código alfanumérico do transístor podem-se obter as suas
características técnicas por consulta de um data book ou de um data sheet do
fabricante.
IC É a máxima corrente de colector que o transístor pode suportar. Se
este parâmetro for excedido o componente poderá queimar.
VCEO Tensão máxima colector – emissor com a base aberta.
VCBO Tensão máxima colector – base com o emissor aberto.
VEBO Tensão máxima emissor – base com o colector aberto.
hFE ou b Ganho ou factor de amplificação do transístor.
hFE = IC : IB
Pd Potência máxima de dissipação.
fT Frequência de transição (frequência para a qual o ganho do transístor
é 1 ou seja, o transístor não amplifica mais a corrente).

11. 11

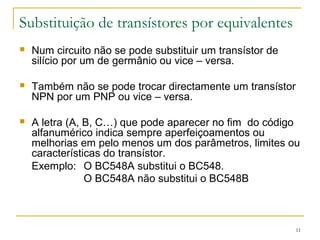

Substituição de transístores por equivalentes
 Num circuito não se pode substituir um transístor de
silício por um de germânio ou vice – versa.
 Também não se pode trocar directamente um transístor
NPN por um PNP ou vice – versa.
 A letra (A, B, C…) que pode aparecer no fim do código
alfanumérico indica sempre aperfeiçoamentos ou
melhorias em pelo menos um dos parâmetros, limites ou
características do transístor.
Exemplo: O BC548A substitui o BC548.
O BC548A não substitui o BC548B

12. Dissipadores de calor

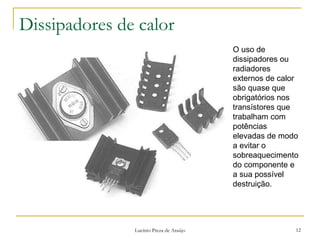

O uso de
dissipadores ou
radiadores
externos de calor
são quase que
obrigatórios nos
transístores que
trabalham com
potências
elevadas de modo
a evitar o
sobreaquecimento
do componente e
a sua possível
destruição.
Lucínio Preza de Araújo 12
