Nome:_________________________
_______________________ Nº_____

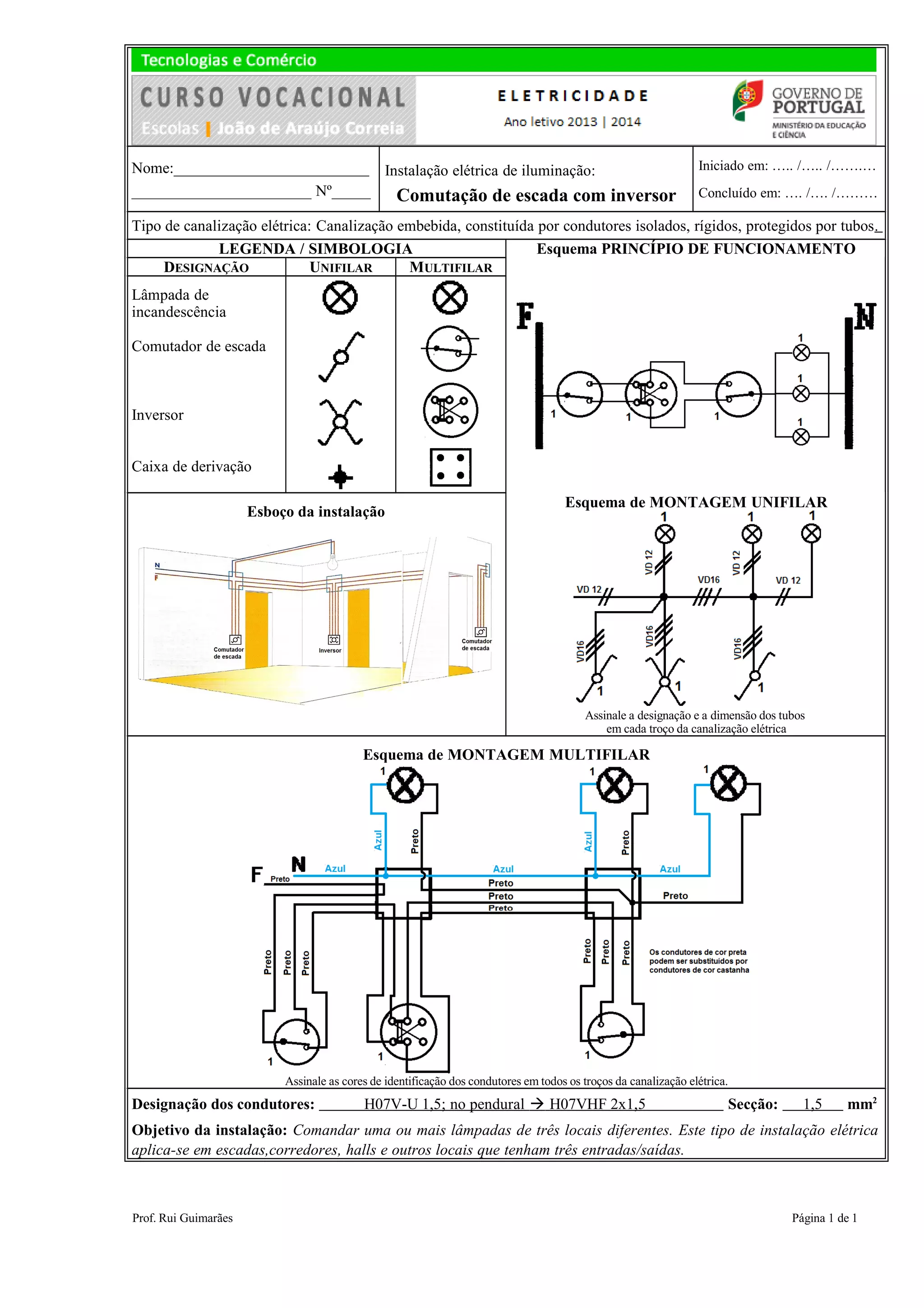

Instalação elétrica de iluminação:
Comutação de escada com inversor
Iniciado em: ….. /….. /…….…
Concluído em: …. /…. /………
Tipo de canalização elétrica: Canalização embebida, constituída por condutores isolados, rígidos, protegidos por tubos.
LEGENDA / SIMBOLOGIA Esquema PRINCÍPIO DE FUNCIONAMENTO
DESIGNAÇÃO UNIFILAR MULTIFILAR
Lâmpada de
incandescência
Comutador de escada
Inversor
Caixa de derivação
Esboço da instalação
Esquema de MONTAGEM UNIFILAR
Assinale a designação e a dimensão dos tubos
em cada troço da canalização elétrica
Esquema de MONTAGEM MULTIFILAR
Assinale as cores de identificação dos condutores em todos os troços da canalização elétrica.
Designação dos condutores: H07V-U 1,5; no pendural  H07VHF 2x1,5 Secção: 1,5 mm2
Objetivo da instalação: Comandar uma ou mais lâmpadas de três locais diferentes. Este tipo de instalação elétrica
aplica-se em escadas,corredores, halls e outros locais que tenham três entradas/saídas.
Prof. Rui Guimarães Página 1 de 1
