O documento resume os principais tipos de sensores, suas características e aplicações. Aborda sensores de presença, posição, ópticos, de velocidade, aceleração, temperatura, pressão, nível, vazão, tensão, corrente, potência, umidade, gases e pH. Explica como os sensores convertem grandezas físicas em sinais elétricos e os principais tipos de saída de sinal, como analógico e digital.

1. SENAI CETAFR SENSORES 12/04/11 Disciplina: Controladores Lógicos Programáveis Professor: Júlio Peixoto da Silva Júnior Maracanaú – CE 2011

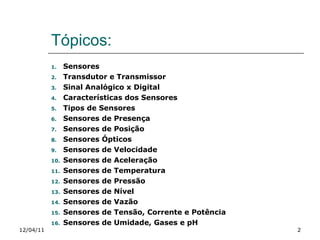

2. Tópicos: Sensores Transdutor e Transmissor Sinal Analógico x Digital Características dos Sensores Tipos de Sensores Sensores de Presença Sensores de Posição Sensores Ópticos Sensores de Velocidade Sensores de Aceleração Sensores de Temperatura Sensores de Pressão Sensores de Nível Sensores de Vazão Sensores de Tensão, Corrente e Potência Sensores de Umidade, Gases e pH 12/04/11

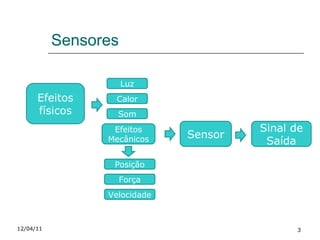

3. Sensores 12/04/11 Efeitos físicos Luz Calor Som Efeitos Mecânicos Posição Força Velocidade Sensor Sinal de Saída

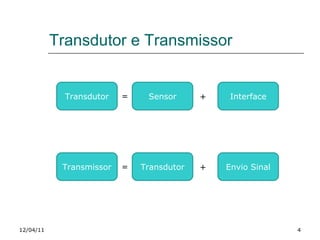

4. Transdutor e Transmissor 12/04/11 Transdutor Sensor = Interface + Transmissor Transdutor = Envio Sinal +

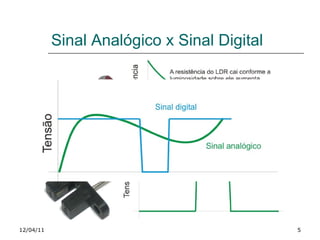

5. Sinal Analógico x Sinal Digital 12/04/11

6. Características dos Sensores Tipo de Saída; Sensibilidade; Exatidão; Precisão; Linearidade; Alcance; Estabilidade Velocidade de resposta; 12/04/11

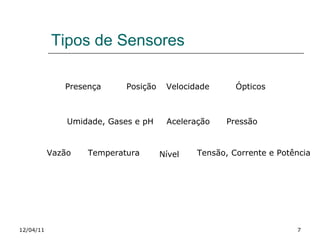

7. Tipos de Sensores 12/04/11 Presença Ópticos Vazão Temperatura Posição Pressão Nível Velocidade Aceleração Tensão, Corrente e Potência Umidade, Gases e pH

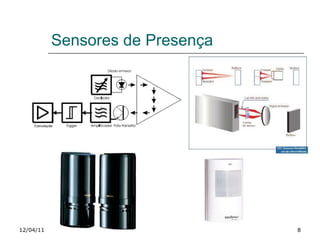

8. Sensores de Presença 12/04/11

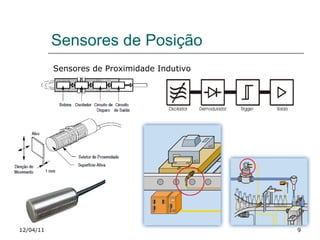

9. Sensores de Posição 12/04/11 Sensores de Proximidade Indutivo

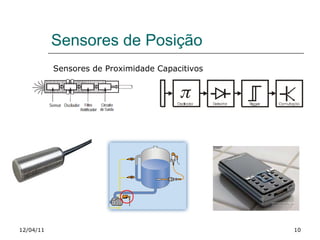

10. Sensores de Posição 12/04/11 Sensores de Proximidade Capacitivos

11. Sensores de Posição 12/04/11 Sensores de Proximidade Magnéticos

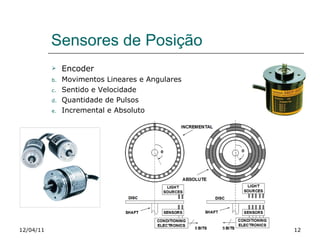

12. Sensores de Posição 12/04/11 Encoder Movimentos Lineares e Angulares Sentido e Velocidade Quantidade de Pulsos Incremental e Absoluto

13. Sensores Ópticos Fotorresistores (LDR – Resistor Dependente de Luz) 12/04/11

14. Sensores Ópticos Fotodiodo 12/04/11

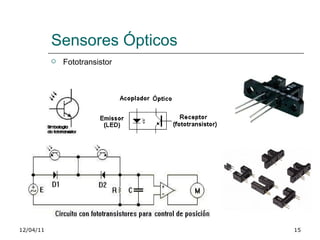

15. Sensores Ópticos Fototransistor 12/04/11

16. Sensores de Velocidade Tacogerador (Dínamo Taquimétrico) 12/04/11

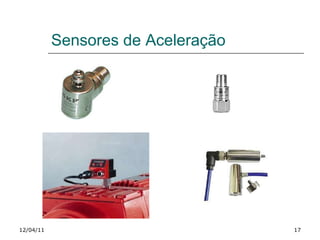

17. Sensores de Aceleração 12/04/11

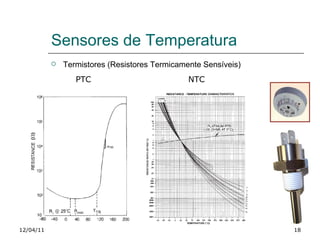

18. Sensores de Temperatura 12/04/11 Termistores (Resistores Termicamente Sensíveis) PTC NTC

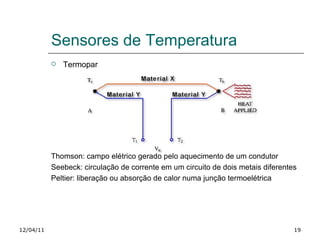

19. Sensores de Temperatura 12/04/11 Termopar Thomson: campo elétrico gerado pelo aquecimento de um condutor Seebeck: circulação de corrente em um circuito de dois metais diferentes Peltier: liberação ou absorção de calor numa junção termoelétrica

20. Sensores de Temperatura 12/04/11 Termopar 8 tipos de termoelemento (S,R, B, J, K, N, T e E) Tipo Composição Faixa de Utilização T Cobre (+) /Cobre-Níquel (-) -200 a 350°C J Ferro (+) /Cobre-Níquel (-) -40 a 750°C E Níquel-Cromo (+) /Cobre-Níquel (-) -200 a 900°C K Cromo (+) /Níquel-Alumínio (-) -200 a 900°C S 10% Ródio (+) /90% Platina (-) 0 a 1600 °C R 13% Ródio (+) /87% Platina (-) 0 a 1600 °C B 30% Ródio (+) /70% Platina (-) 600 a 1700 °C N Níquel-Cromo- Silício (+) /Níquel- Silício (-) -200 a 1200 °C

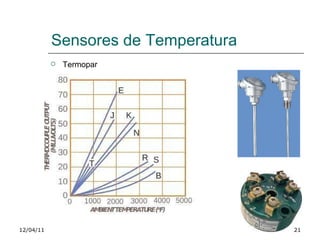

21. Sensores de Temperatura Termopar 12/04/11

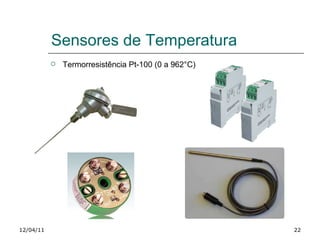

22. Sensores de Temperatura Termorresistência Pt-100 (0 a 962°C) 12/04/11

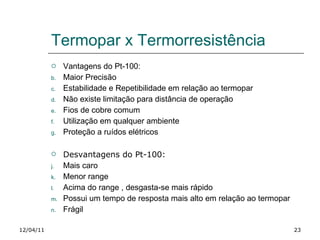

23. Termopar x Termorresistência Vantagens do Pt-100: Maior Precisão Estabilidade e Repetibilidade em relação ao termopar Não existe limitação para distância de operação Fios de cobre comum Utilização em qualquer ambiente Proteção a ruídos elétricos Desvantagens do Pt-100: Mais caro Menor range Acima do range , desgasta-se mais rápido Possui um tempo de resposta mais alto em relação ao termopar Frágil 12/04/11

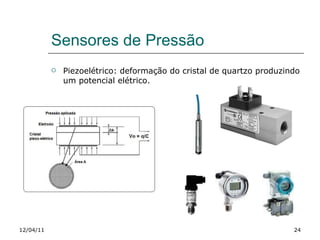

24. Sensores de Pressão Piezoelétrico: deformação do cristal de quartzo produzindo um potencial elétrico. 12/04/11

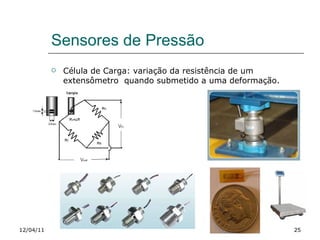

25. Sensores de Pressão Célula de Carga: variação da resistência de um extensômetro quando submetido a uma deformação. 12/04/11

26. Sensores de Nível 12/04/11 Discreto Contínuo

27. Sensores de Nível Medição de Nível Hidrostático Capacitivo Piezorressistivo Piezoelétrico 12/04/11

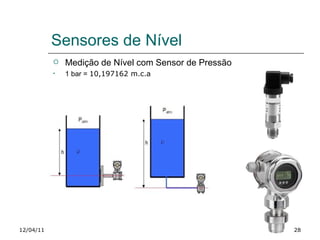

28. Sensores de Nível 12/04/11 Medição de Nível com Sensor de Pressão 1 bar = 10,197162 m.c.a

29. Sensores de Nível 12/04/11 Medição de Nível com Sensor Ultrasônico 1 a 20 kHz Reflexão de Ondas Sonoras Simples Instalação Fácil Parametrização

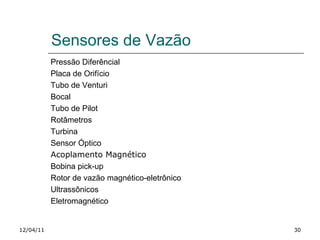

30. Sensores de Vazão 12/04/11 Pressão Diferêncial Placa de Orifício Tubo de Venturi Bocal Tubo de Pilot Rotâmetros Turbina Sensor Óptico Acoplamento Magnético Bobina pick-up Rotor de vazão magnético-eletrônico Ultrassônicos Eletromagnético

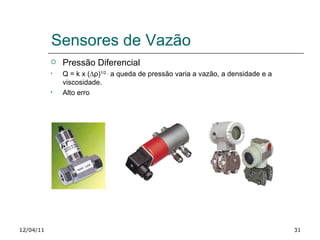

31. Sensores de Vazão 12/04/11 Pressão Diferencial Q = k x (∆ ρ ) 1/2 , a queda de pressão varia a vazão, a densidade e a viscosidade. Alto erro

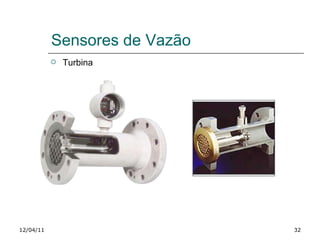

32. Sensores de Vazão 12/04/11 Turbina

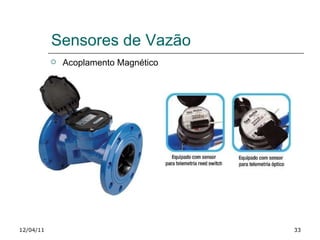

33. Sensores de Vazão 12/04/11 Acoplamento Magnético

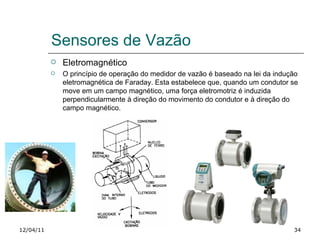

34. Sensores de Vazão 12/04/11 Eletromagnético O princípio de operação do medidor de vazão é baseado na lei da indução eletromagnética de Faraday. Esta estabelece que, quando um condutor se move em um campo magnético, uma força eletromotriz é induzida perpendicularmente à direção do movimento do condutor e à direção do campo magnético.

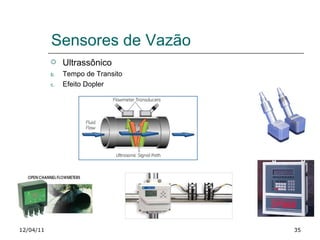

35. Sensores de Vazão 12/04/11 Ultrassônico Tempo de Transito Efeito Dopler

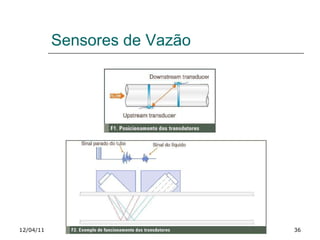

36. Sensores de Vazão 12/04/11

37. Sensores de Tensão, Corrente e Potência 12/04/11 Corrente CC Resistência de baixo valor em paralelo com o circuito

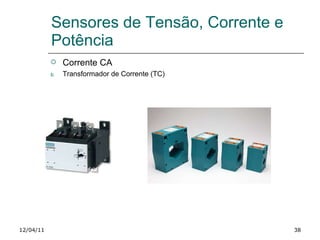

38. Sensores de Tensão, Corrente e Potência 12/04/11 Corrente CA Transformador de Corrente (TC)

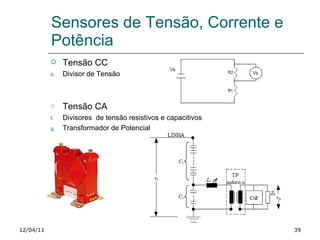

39. Sensores de Tensão, Corrente e Potência 12/04/11 Tensão CC Divisor de Tensão Tensão CA Divisores de tensão resistivos e capacitivos Transformador de Potencial

40. Sensores de Umidade, Gases e pH Umidade 12/04/11

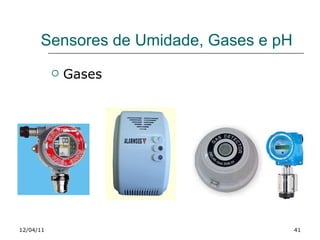

41. Sensores de Umidade, Gases e pH Gases 12/04/11

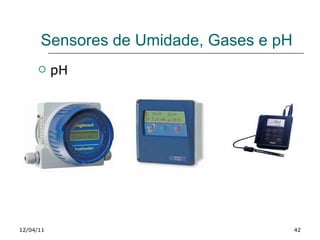

42. Sensores de Umidade, Gases e pH pH 12/04/11

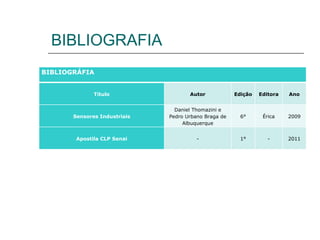

43. BIBLIOGRAFIA BIBLIOGRÁFIA Título Autor Edição Editora Ano Sensores Industriais Daniel Thomazini e Pedro Urbano Braga de Albuquerque 6° Érica 2009 Apostila CLP Senai - 1° - 2011
