processamento radiografico

1. PROCESSAMENTO
RADIOGRÁFICO

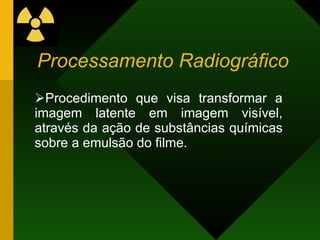

2. Processamento Radiográfico
Procedimento que visa transformar a
imagem latente em imagem visível,
através da ação de substâncias químicas
sobre a emulsão do filme.

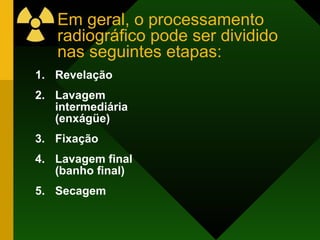

3. Em geral, o processamento
radiográfico pode ser dividido
nas seguintes etapas:
1. Revelação
2. Lavagem
intermediária
(enxágüe)
3. Fixação
4. Lavagem final
(banho final)
5. Secagem

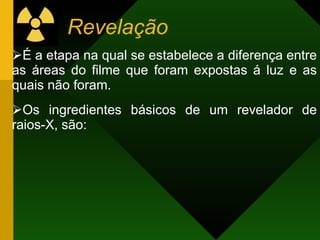

4. Revelação
É a etapa na qual se estabelece a diferença entre
as áreas do filme que foram expostas á luz e as
quais não foram.
Os ingredientes básicos de um revelador de
raios-X, são:

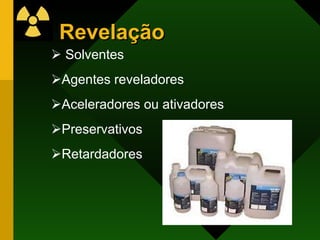

5. Revelação
Revelação
 Solventes
Agentes reveladores
Aceleradores ou ativadores
Preservativos
Retardadores

6. Revelação
Solvente: o solvente básico em um revelador é a água que
dissolve e ioniza as substâncias químicas do revelador.
Agentes reveladores: é um composto químico, capaz de
converter os grãos expostos de haleto de prata em prata metálica.
Aceleradores: os aceleradores (ex. carbonato de potássio ou
sódio) são usados com ativadores.
Preservativos: retarda a oxidação, mantém a proporção de
revelação e ajuda a evitar manchas na camadas de emulsão do
filme.
Retardadores: os íons que são usados como retardadores,
protegem os grãos não expostos contra a ação do revelador.

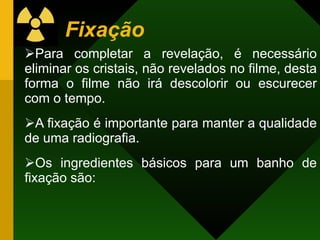

7. Fixação
Para completar a revelação, é necessário
eliminar os cristais, não revelados no filme, desta
forma o filme não irá descolorir ou escurecer
com o tempo.
A fixação é importante para manter a qualidade
de uma radiografia.
Os ingredientes básicos para um banho de
fixação são:

8. Fixação
 Solvente: dissolve os outros ingredientes difundindo na
emulsão.
 Agente fixador: é um agente clarificante ou fixador.
 Conservador: evita a decomposição do agente clarificante ou
fixador.
 Endurecedor: em geral, é um sal de alumínio que evita que a
gelatina da emulsão se dilate excessivamente.
 Acidificante: neutraliza todo o revelador alcalino que possa ser
trazido pelo filme.
 Amortecedor: podem ser adicionados à solução para manter a
desejada acidez, ajudando a reação a obter melhores
resultados.

9. Lavagem
Uma radiografia deve ser devidamente
lavada para se remover as substâncias
químicas da revelação.
Os filmes devem ser lavados em água
corrente que circula de maneiras que ambas
as superfícies do filme recebam água fresca
continuadamente.

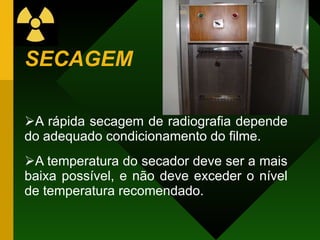

10. SECAGEM
A rápida secagem de radiografia depende
do adequado condicionamento do filme.
A temperatura do secador deve ser a mais
baixa possível, e não deve exceder o nível
de temperatura recomendado.

11. Métodos de Processamento
 É a forma como pode ser realizado o
processamento radiográfico de um filme
podendo ser manual ou automático. O
método manual se difere do automático por
eliminar uma etapa do processamento.

12. MÉTODO MANUAL
REVELAÇAO LAVAGEM
INTERMEDIÁRIA
FIXAÇÃO LAVAGEM FINAL SECAGEM

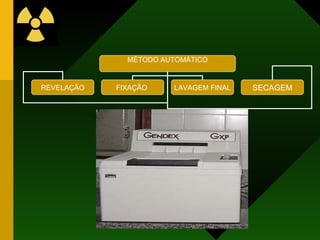

13. MÉTODO AUTOMÁTICO
REVELAÇÃO FIXAÇÃO LAVAGEM FINAL SECAGEM

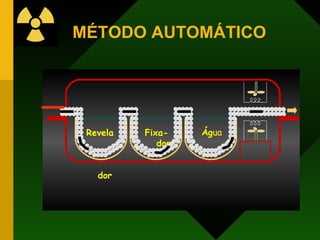

14. MÉTODO AUTOMÁTICO
Revela
dor
Fixa-
dor
Água

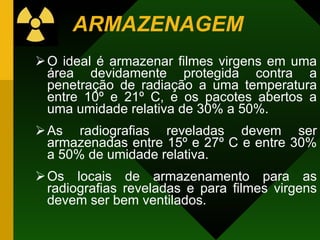

15. ARMAZENAGEM
O ideal é armazenar filmes virgens em uma
área devidamente protegida contra a
penetração de radiação a uma temperatura
entre 10º e 21º C, e os pacotes abertos a
uma umidade relativa de 30% a 50%.
As radiografias reveladas devem ser
armazenadas entre 15º e 27º C e entre 30%
a 50% de umidade relativa.
Os locais de armazenamento para as
radiografias reveladas e para filmes virgens
devem ser bem ventilados.

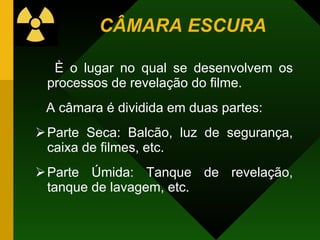

16. CÂMARA ESCURA
È o lugar no qual se desenvolvem os
processos de revelação do filme.
A câmara é dividida em duas partes:
Parte Seca: Balcão, luz de segurança,
caixa de filmes, etc.
Parte Úmida: Tanque de revelação,
tanque de lavagem, etc.

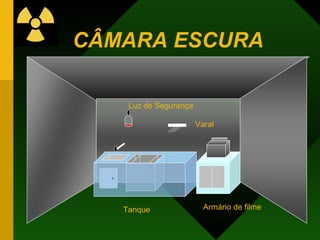

17. CÂMARA ESCURA
Luz de Segurança
Varal
Tanque Armário de filme

18. LIMPEZA
 O quarto, assim como todos os acessórios e
equipamentos devem ser mantidos impecáveis.
Ao manusear os filmes, as mãos devem estar
limpas, secas e livres de substâncias químicas e
medicamentos.
Para manter os processadores automáticos em
bom funcionamento se requer limpezas em
manutenção regulares.

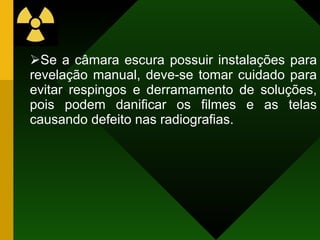

19. Se a câmara escura possuir instalações para
revelação manual, deve-se tomar cuidado para
evitar respingos e derramamento de soluções,
pois podem danificar os filmes e as telas
causando defeito nas radiografias.

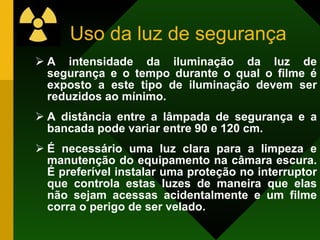

20. Uso da luz de segurança
 A intensidade da iluminação da luz de
segurança e o tempo durante o qual o filme é
exposto a este tipo de iluminação devem ser
reduzidos ao mínimo.
 A distância entre a lâmpada de segurança e a
bancada pode variar entre 90 e 120 cm.
 É necessário uma luz clara para a limpeza e
manutenção do equipamento na câmara escura.
É preferível instalar uma proteção no interruptor
que controla estas luzes de maneira que elas
não sejam acessas acidentalmente e um filme
corra o perigo de ser velado.

21. Cor das Paredes
Recomenda-se um local com paredes e teto
pintados de branco ou de uma cor clara.

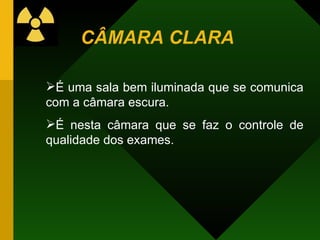

22. CÂMARA CLARA
É uma sala bem iluminada que se comunica
com a câmara escura.
É nesta câmara que se faz o controle de
qualidade dos exames.

23. BIBLIOGRAFIA
Fundamento de Radiologia
Eastman Kodak Company, 1980.
Consultas na internet.
