Bacia do Amazonas
Este documento fornece informações sobre o Bloco R13 na Bacia do Amazonas, Brasil. Ele descreve a localização do bloco, a infraestrutura disponível, o histórico exploratório da bacia, a evolução tectonoestratigráfica, os sistemas petrolíferos, plays exploratórios, sucessos de exploração como os campos de Azulão e Japiim, e detalhes sobre a área em oferta.
Mais conteúdo relacionado
Bacia do Amazonas
- 1. André L. Ferreira GabrielBastos Ariely Luparelli Superintendência de Definição de Blocos Bacia do Amazonas

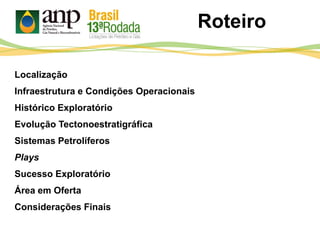

- 2. Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais

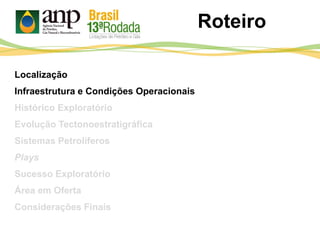

- 3. Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais Roteiro

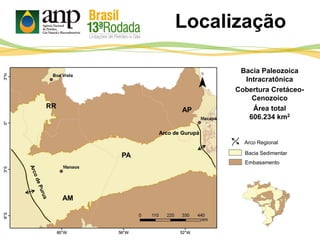

- 4. Localização Bacia Sedimentar Embasamento Bacia Paleozoica Intracratônica CoberturaCretáceo- Cenozoico Área total 606.234 km2 Arco Regional RR AM PA AP Arco de GurupáArco de Gurupá

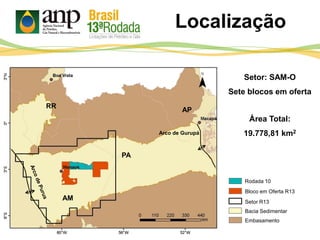

- 5. Bloco em OfertaR13 Setor R13 Bacia Sedimentar Embasamento Setor: SAM-O Sete blocos em oferta Área Total: 19.778,81 km2 RR AM PA Rodada 10 AP Arco de Gurupá Localização

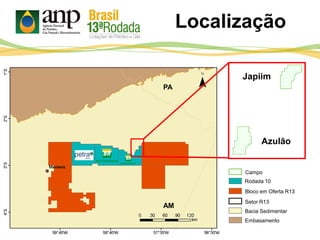

- 6. Bloco em OfertaR13 Setor R13 Bacia Sedimentar Embasamento Rodada 10 Campo Japiim Azulão AM PA Localização
- 7.

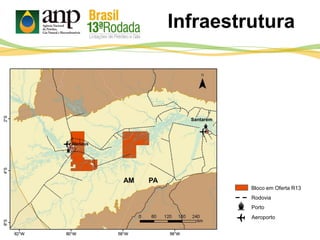

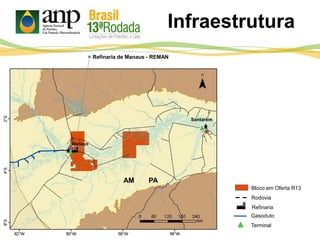

- 8. REMAN Santarém PAAM Rodovia Gasoduto Refinaria de Manaus- REMAN Refinaria Terminal Bloco em Oferta R13 Infraestrutura

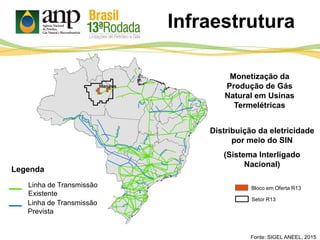

- 9. Distribuição da eletricidade pormeio do SIN (Sistema Interligado Nacional) Linha de Transmissão Existente Linha de Transmissão Prevista Legenda Monetização da Produção de Gás Natural em Usinas Termelétricas Fonte: SIGEL ANEEL, 2015 Bloco em Oferta R13 Setor R13 Infraestrutura

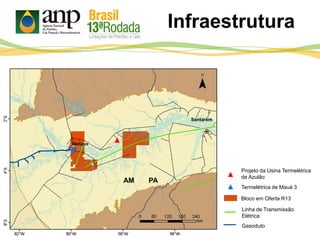

- 10. REMAN PAAM Santarém Linha de Transmissão Elétrica Gasoduto Blocoem Oferta R13 Projeto da Usina Termelétrica de Azulão Termelétrica de Mauá 3 Infraestrutura
- 11. Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais

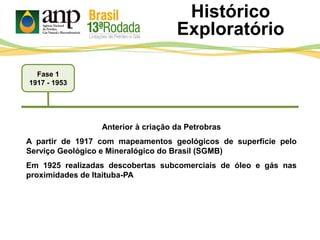

- 12. Fase 1 1917 -1953 Histórico Exploratório Anterior à criação da Petrobras A partir de 1917 com mapeamentos geológicos de superfície pelo Serviço Geológico e Mineralógico do Brasil (SGMB) Em 1925 realizadas descobertas subcomerciais de óleo e gás nas proximidades de Itaituba-PA

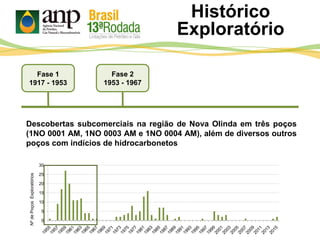

- 13. Descobertas subcomerciais naregião de Nova Olinda em três poços (1NO 0001 AM, 1NO 0003 AM e 1NO 0004 AM), além de diversos outros poços com indícios de hidrocarbonetos Fase 2 1953 - 1967 Fase 1 1917 - 1953 0 5 10 15 20 25 30 NºdePoçosExploratórios Histórico Exploratório
- 14. 0 5 10 15 20 25 30 Execução de levantamentossísmicos sistemáticos Descobertas do Lago Tucunaré e Igarapé Cuia (produtores de gás e óleo, respectivamente) Fase 3 1967-1997 Fase 1 1917 - 1953 Fase 2 1953 - 1967 NºdePoçosExploratórios Histórico Exploratório

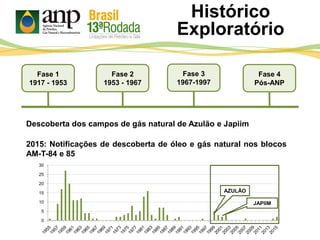

- 15. 0 5 10 15 20 25 30 Fase 1 1917 -1953 Fase 2 1953 - 1967 Fase 3 1967-1997 Descoberta dos campos de gás natural de Azulão e Japiim 2015: Notificações de descoberta de óleo e gás natural nos blocos AM-T-84 e 85 Fase 4 Pós-ANP AZULÃO JAPIIM Histórico Exploratório

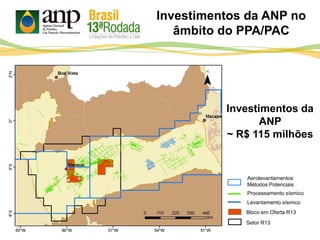

- 16. Investimentos da ANPno âmbito do PPA/PAC Investimentos da ANP ~ R$ 115 milhões Processamento sísmico Levantamento sísmico Aerolevantamentos Métodos Potenciais Bloco em Oferta R13 Setor R13

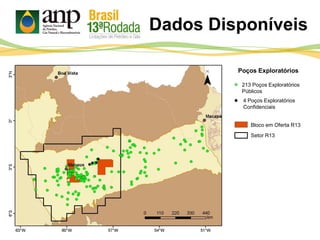

- 17. Poços Exploratórios 213 PoçosExploratórios Públicos 4 Poços Exploratórios Confidenciais Bloco em Oferta R13 Setor R13 Dados Disponíveis

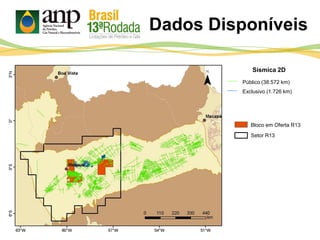

- 18. Público (38.572 km) Exclusivo(1.726 km) Sísmica 2D Bloco em Oferta R13 Setor R13 Dados Disponíveis

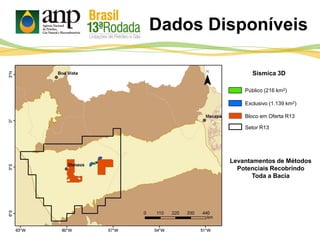

- 19. Público (216 km2) Exclusivo(1.139 km2) Sísmica 3D Levantamentos de Métodos Potenciais Recobrindo Toda a Bacia Bloco em Oferta R13 Setor R13 Dados Disponíveis

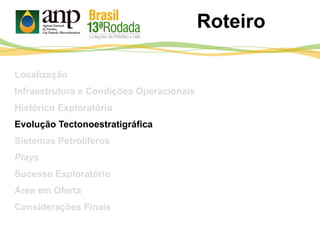

- 20. Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais

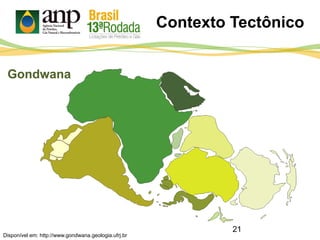

- 21.

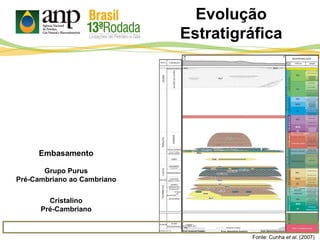

- 22. Fonte: Cunha etal. (2007) Cristalino Pré-Cambriano Evolução Estratigráfica Embasamento Grupo Purus Pré-Cambriano ao Cambriano
- 23. Supersequência Ordovício-Devoniana Supersequência Neoviseana SupersequênciaDevono-Tournaisiana Supersequência Pensilvaniana-Permiana Fonte: Cunha et al. (2007) Megassequência Mesozoico-Cenozoica Evolução Estratigráfica

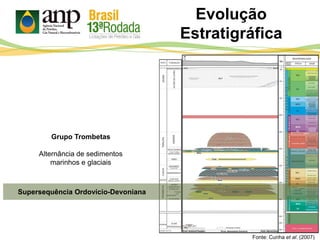

- 24. Supersequência Ordovício-Devoniana Fonte: Cunhaet al. (2007) Grupo Trombetas Alternância de sedimentos marinhos e glaciais Evolução Estratigráfica

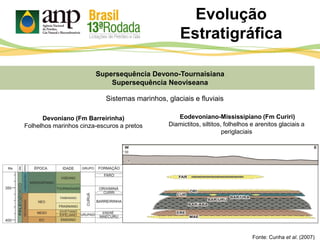

- 25. Fonte: Cunha etal. (2007) Supersequência Devono-Tournaisiana Supersequência Neoviseana Evolução Estratigráfica Eodevoniano-Mississipiano (Fm Curiri) Diamictitos, siltitos, folhelhos e arenitos glaciais a periglaciais Devoniano (Fm Barreirinha) Folhelhos marinhos cinza-escuros a pretos Sistemas marinhos, glaciais e fluviais

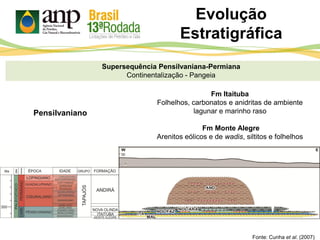

- 26. Fonte: Cunha etal. (2007) Supersequência Pensilvaniana-Permiana Continentalização - Pangeia Evolução Estratigráfica Fm Itaituba Folhelhos, carbonatos e anidritas de ambiente lagunar e marinho raso Fm Monte Alegre Arenitos eólicos e de wadis, siltitos e folhelhos Pensilvaniano

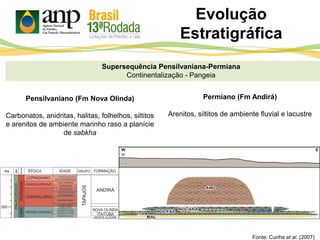

- 27. Fonte: Cunha etal. (2007) Evolução Estratigráfica Pensilvaniano (Fm Nova Olinda) Carbonatos, anidritas, halitas, folhelhos, siltitos e arenitos de ambiente marinho raso a planície de sabkha Permiano (Fm Andirá) Arenitos, siltitos de ambiente fluvial e lacustre Supersequência Pensilvaniana-Permiana Continentalização - Pangeia

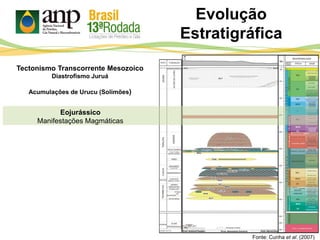

- 28. Fonte: Cunha etal. (2007) Eojurássico Manifestações Magmáticas Evolução Estratigráfica Tectonismo Transcorrente Mesozoico Diastrofismo Juruá Acumulações de Urucu (Solimões)

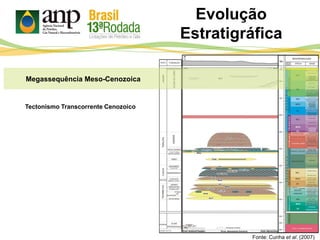

- 29. Fonte: Cunha etal. (2007) Tectonismo Transcorrente Cenozoico Megassequência Meso-Cenozoica Evolução Estratigráfica

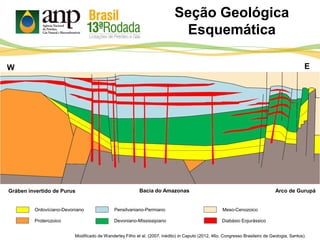

- 30. Seção Geológica Esquemática Devoniano-Mississipiano Ordovíciano-Devoniano W E Pensilvaniano-Permiano ProterozoicoDiabásio Eojurássico Meso-Cenozoico Arco de GurupáBacia do AmazonasGráben invertido de Purus Modificado de Wanderley Filho et al. (2007, inédito) in Caputo (2012, 46o. Congresso Brasileiro de Geologia, Santos).

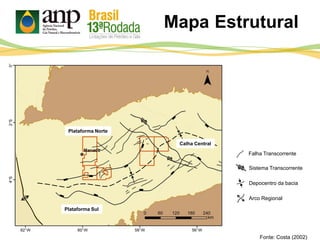

- 31. Mapa Estrutural Falha Transcorrente Depocentroda bacia Arco Regional Fonte: Costa (2002) Plataforma Norte Plataforma Sul Calha Central Sistema Transcorrente

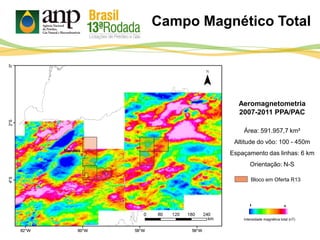

- 32. Campo Magnético Total Aeromagnetometria 2007-2011PPA/PAC Área: 591.957,7 km² Altitude do vôo: 100 - 450m Espaçamento das linhas: 6 km Orientação: N-S Intensidade magnética total (nT) + - Bloco em Oferta R13

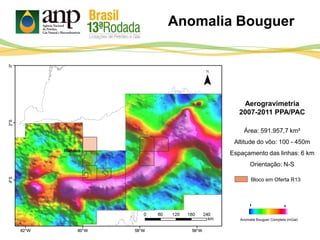

- 33. Anomalia Bouguer Aerogravimetria 2007-2011 PPA/PAC Área:591.957,7 km² Altitude do vôo: 100 - 450m Espaçamento das linhas: 6 km Orientação: N-S Anomalia Bouguer Completa (mGal) + - Bloco em Oferta R13

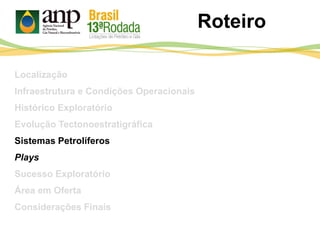

- 34. Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais

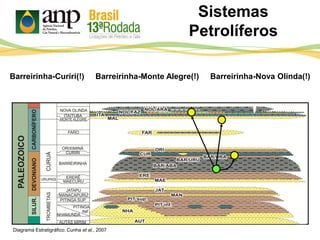

- 35. Diagrama Estratigráfico: Cunhaet al., 2007 Sistemas Petrolíferos Barreirinha-Curiri(!) Barreirinha-Monte Alegre(!) Barreirinha-Nova Olinda(!)
- 36. Geração e Migração 1.Geração por soterramento Volume Total: ~ 1 trilhão de barris de óleo equivalentes (* Gonzaga et al., 2000) Bloco em Oferta R13 Plataforma Norte Plataforma Sul Expulsão de HC menor maior 2. Possível geração por efeito térmico das Intrusões Eojurássicas Rocha Geradora Fm Barreirinha Inferior MO Tipo II 3%< COT < 10% Fonte: Pedrinha et al., 2007 (Cálculo de Geração Hidrocarbonetos) Costa, 2002 (Arcabouço Estrutural)
- 37. Bloco em OfertaR13 Migração para área dos blocos Plataforma Sul Sem ocorrência Ocorrência de petróleo e gás natural Ocorrência de petróleo Ocorrência de gás Expulsão de HC menor maior Campo Notificação de Descoberta 2015 Geração e Migração Plataforma Norte Fonte: Pedrinha et al., 2007 (Cálculo de Geração Hidrocarbonetos) Costa, 2002 (Arcabouço Estrutural)

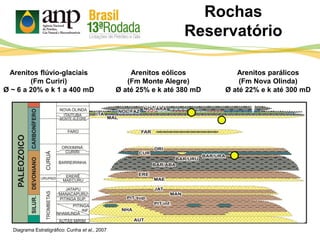

- 38. Rochas Reservatório Arenitos flúvio-glaciais (Fm Curiri) Ø~ 6 a 20% e k 1 a 400 mD Diagrama Estratigráfico: Cunha et al., 2007 Arenitos eólicos (Fm Monte Alegre) Ø até 25% e k até 380 mD Arenitos parálicos (Fm Nova Olinda) Ø até 22% e k até 300 mD

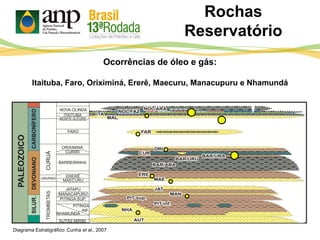

- 39. Rochas Reservatório Diagrama Estratigráfico: Cunhaet al., 2007 Ocorrências de óleo e gás: Itaituba, Faro, Oriximiná, Ererê, Maecuru, Manacupuru e Nhamundá

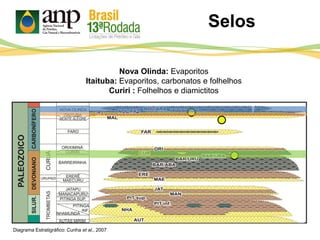

- 40. Selos Diagrama Estratigráfico: Cunhaet al., 2007 Nova Olinda: Evaporitos Itaituba: Evaporitos, carbonatos e folhelhos Curiri : Folhelhos e diamictitos
- 41. Trapas Anticlinais Estruturas emflor positiva Trapas Estruturais Fonte: Neves, 1989 Anticlinais assimétricos associados a Falha reversas Pinch-out Canais Trapas Estratigráficas

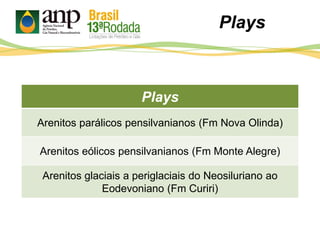

- 42. Plays Plays Arenitos parálicos pensilvanianos(Fm Nova Olinda) Arenitos eólicos pensilvanianos (Fm Monte Alegre) Arenitos glaciais a periglaciais do Neosiluriano ao Eodevoniano (Fm Curiri)

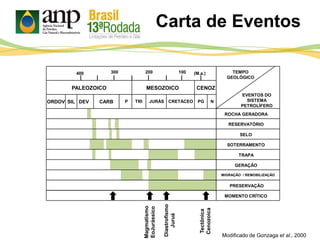

- 43. Carta de Eventos Diastrofismo Juruá Magmatismo EoJurássico Tectônica Cenozoica Modificadode Gonzaga et al., 2000 400 300 200 100 TEMPO GEOLÓGICO EVENTOS DO SISTEMA PETROLÍFERO ROCHA GERADORA RESERVATÓRIO SELO SOTERRAMENTO TRAPA GERAÇÃO PRESERVAÇÃO MOMENTO CRÍTICO MIGRAÇÃO / REMOBILIZAÇÂO PALEOZOICO MESOZOICO CENOZ ORDOV SIL DEV CARB P TRI JURÁS CRETÁCEO PG N (M.a.) V

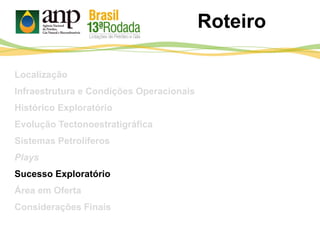

- 44. Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais
- 45. Fonte: Costa (2002) Sucesso Exploratório Azulão Japiim Azulão: Arenitos(Fm Nova Olinda) Fluido: gás + condensado Ø ~ 22% e k ~ 300 mD Falha Transcorrente Notificação de Descoberta 2015

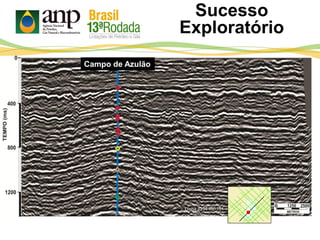

- 46. Campo de Azulão Sucesso Exploratório Linha0254-RL-151

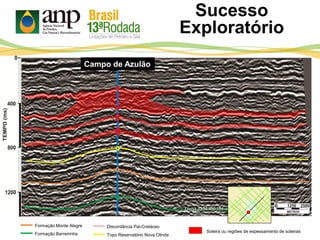

- 47. Discordância Pal-Cretáceo Topo ReservatórioNova Olinda Formação Monte Alegre Formação Barreirinha Soleira ou regiões de espessamento de soleiras Campo de Azulão Sucesso Exploratório Linha 0254-RL-151

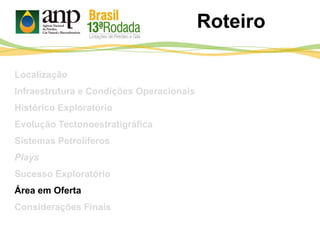

- 48. Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais
- 49. Área em Oferta Blocoem Oferta R13 Setor R13 Bacia Sedimentar Embasamento Setor: SAM-O Sete blocos em oferta Área Total: 19.778,81 km2
- 50. Falha Monte Alegre Reservatório NovaOlinda Embasamento Evaporito Intrusão Área em Oferta: Interpretação Sísmica 500 1000 tempo(ms) 2000 0 1500 SENW Discordância Paleozoico-Cretáceo Linha 0219-0253

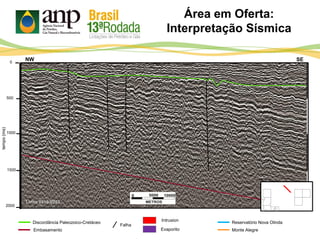

- 51. Falha Monte Alegre Reservatório NovaOlinda Embasamento Evaporito Intrusion Área em Oferta: Interpretação Sísmica 500 1000 tempo(ms) 2000 0 1500 SENW Discordância Paleozoico-Cretáceo Linha 0219-0253
- 52. Falha Monte Alegre Reservatório NovaOlinda Embasamento Evaporito Intrusion Área em Oferta: Interpretação Sísmica 500 1000 tempo(ms) 2000 0 1500 SENW Discordância Paleozoico-Cretáceo Linha 0219-0253
- 53. Falha Monte Alegre Reservatório NovaOlinda Embasamento Evaporito Intrusion Área em Oferta: Interpretação Sísmica 500 1000 tempo(ms) 2000 0 1500 SENW Discordância Paleozoico-Cretáceo Linha 0219-0253
- 54. Oportunidades Exploratórias AM-T-107 Itaituba Monte Alegre 400 800 1200 0 DiscordânciaPaleozoico-Cretáceo Reservatório Nova Olinda 0 1 2 km Lead tempo(ms) Linha 0070-0067 1AM 0005 AM Linha 0070-0066 AM-T-107

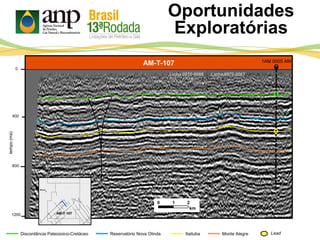

- 55. Oportunidades Exploratórias AM-T-107 Itaituba Monte Alegre 400 800 tempo(ms) 1200 0 DiscordânciaPaleozoico-Cretáceo Reservatório Nova Olinda Lead 0 1 2 km AM-T-107 Linha 0070-0067Linha 0070-0066 1AM 0005 AM

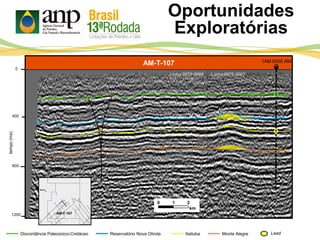

- 56. Oportunidades Exploratórias AM-T-107 Itaituba Monte Alegre 400 800 tempo(ms) 1200 0 DiscordânciaPaleozoico-Cretáceo Reservatório Nova Olinda Lead 0 1 2 km AM-T-107 Linha 0070-0067Linha 0070-0066 1AM 0005 AM
- 57. SW AM-T-107 NE Oportunidades Exploratórias ItaitubaMonte AlegreDiscordância Paleozoico-Cretáceo Reservatório Nova Olinda Lead tempo(ms) 300 600 900 0 1200 0 1 2 km Linha 0070-0067 1AM 0005 AM AM-T-107

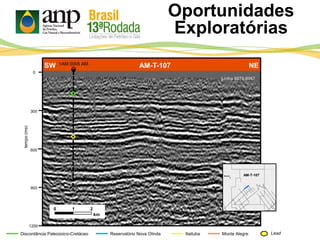

- 58. SW AM-T-107 NE Oportunidades Exploratórias ItaitubaMonte AlegreDiscordância Paleozoico-Cretáceo Reservatório Nova Olinda Lead tempo(ms) 300 600 900 0 1200 0 1 2 km 1AM 0005 AM Linha 0070-0067 AM-T-107

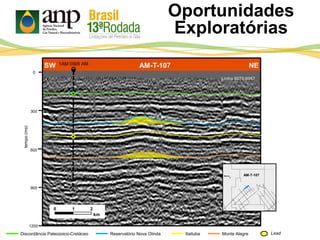

- 59. SW AM-T-107 NE Oportunidades Exploratórias ItaitubaMonte AlegreDiscordância Paleozoico-Cretáceo Reservatório Nova Olinda Lead tempo(ms) 300 600 900 0 1200 0 1 2 km 1AM 0005 AM Linha 0070-0067 AM-T-107

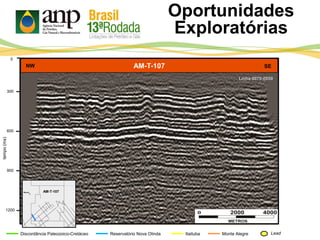

- 60. Oportunidades Exploratórias Itaituba Monte AlegreDiscordânciaPaleozoico-Cretáceo Reservatório Nova Olinda Lead AM-T-107 Linha 0070-0059 AM-T-107NW SE 300 600 tempo(ms) 900 0 1200

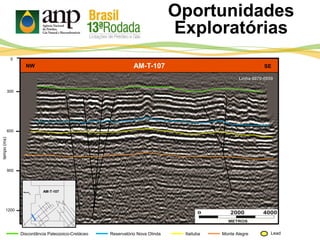

- 61. AM-T-107 Oportunidades Exploratórias 300 600 tempo(ms) 900 0 1200 Itaituba Monte AlegreDiscordânciaPaleozoico-Cretáceo Reservatório Nova Olinda Lead NW SE AM-T-107 Linha 0070-0059

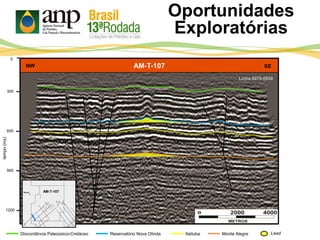

- 62. AM-T-107 Oportunidades Exploratórias 300 600 tempo(ms) 900 0 1200 Itaituba Monte AlegreDiscordânciaPaleozoico-Cretáceo Reservatório Nova Olinda Lead NW SE AM-T-107 Linha 0070-0059

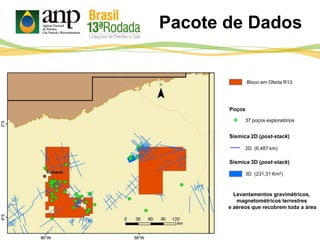

- 63. Pacote de Dados 37poços exploratórios Poços 3D (231,31 Km2) Sísmica 3D (post-stack) Bloco em Oferta R13 Levantamentos gravimétricos, magnetométricos terrestres e aéreos que recobrem toda a área Sísmica 2D (post-stack) 2D (6.487 km)
- 64. Nome do SetorSAM-O Modelo Exploratório Nova Fronteira Número de Blocos 7 Área em Oferta 19.779 km² Fase de Exploração 8 anos Período Exploratório 5 + 3 anos Qualificação Técnica do Operador B Bônus Mínimo R$ 411,60 Mil – R$ 609,77 Mil Objetivo Exploratório Fm Monte Alegre (Carbonífero) Aspectos Contratuais
- 65. Roteiro Localização Infraestrutura e CondiçõesOperacionais Histórico Exploratório Evolução Tectonoestratigráfica Sistemas Petrolíferos Plays Sucesso Exploratório Área em Oferta Considerações Finais

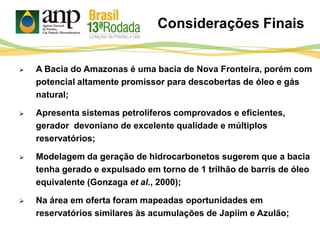

- 66. Considerações Finais ABacia do Amazonas é uma bacia de Nova Fronteira, porém com potencial altamente promissor para descobertas de óleo e gás natural; Apresenta sistemas petrolíferos comprovados e eficientes, gerador devoniano de excelente qualidade e múltiplos reservatórios; Modelagem da geração de hidrocarbonetos sugerem que a bacia tenha gerado e expulsado em torno de 1 trilhão de barris de óleo equivalente (Gonzaga et al., 2000); Na área em oferta foram mapeadas oportunidades em reservatórios similares às acumulações de Japiim e Azulão;

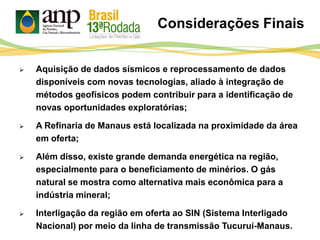

- 67. Considerações Finais Aquisiçãode dados sísmicos e reprocessamento de dados disponíveis com novas tecnologias, aliado à integração de métodos geofísicos podem contribuir para a identificação de novas oportunidades exploratórias; A Refinaria de Manaus está localizada na proximidade da área em oferta; Além disso, existe grande demanda energética na região, especialmente para o beneficiamento de minérios. O gás natural se mostra como alternativa mais econômica para a indústria mineral; Interligação da região em oferta ao SIN (Sistema Interligado Nacional) por meio da linha de transmissão Tucuruí-Manaus.
- 68. Agência Nacional doPetróleo, Gás Natural e Biocombustíveis André L. Ferreira alferreira@anp.gov.br Gabriel Bastos gpereira@anp.gov.br
- 69. CAPUTO, M. V.Arcos e tectônicas relacionadas às bacias do norte do Brasil. Congresso Brasileiro de Geologia 46o - SBG Resumo [CD ROM] Santos, 2012. COPPE/UFRJ, Sistema de Apoio Gerencial – Bacias Sedimentares de Interesse Petrolífero. Convênio COPPE/UFRJ – ANP. Rio de Janeiro-RJ, 1999. COSTA, A. R. A. Tectônica Cenozoica e movimentação salífera na Bacia do Amazonas e suas relações com a geodinâmica das placas da América do Sul, Caribe, Cocos e Nazca - Tese de Mestrado. Universidade Federal do Pará. Belém , 2002 CUNHA, P. R. C; MELO, J. H. G.; SILVA, O. B. Bacia do Amazonas. Boletim de Geociências Petrobrás, Rio de janeiro, v. 15, n. 2, p. 227-251, Maio/Nov. 2007. GEOLOGIA UFRJ. Gondwana Project. Disponível em: http://www.gondwana.geologia.ufrj.br/gondwana_14.html. Acesso em:18.07.2015. GONZAGA, F. G.; GONÇALVES, F. T. T.; COUTINHO, L. F. C. Petroleum Geology of the Amazon Basin, Brazil: modeling of hydrocarbon generation and migration. In: MELO, M. R. and KATZ, B. J.(Ed.). Petroleum Systems of South Atlantic Margins. AAPG Memoir 73, p. 159 -178. 2000. Referências Bibliográficas

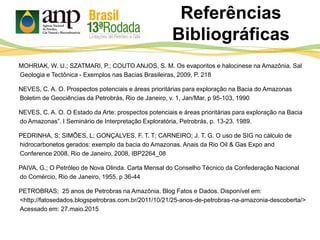

- 70. MOHRIAK, W. U.;SZATMARI, P.; COUTO ANJOS, S. M. Os evaporitos e halocinese na Amazônia. Sal Geologia e Tectônica - Exemplos nas Bacias Brasileiras, 2009, P. 218 NEVES, C. A. O. Prospectos potenciais e áreas prioritárias para exploração na Bacia do Amazonas Boletim de Geociências da Petrobrás, Rio de Janeiro, v. 1, Jan/Mar, p 95-103, 1990 NEVES, C. A. O. O Estado da Arte: prospectos potenciais e áreas prioritárias para exploração na Bacia do Amazonas”. I Seminário de Interpretação Exploratória, Petrobrás, p. 13-23. 1989. PEDRINHA, S; SIMÔES, L; GONÇALVES, F. T. T; CARNEIRO; J. T. G. O uso de SIG no cálculo de hidrocarbonetos gerados: exemplo da bacia do Amazonas. Anais da Rio Oil & Gas Expo and Conference 2008, Rio de Janeiro, 2008, IBP2264_08 PAIVA, G.; O Petróleo de Nova Olinda. Carta Mensal do Conselho Técnico da Confederação Nacional do Comércio, Rio de Janeiro, 1955, p 36-44 PETROBRAS; 25 anos de Petrobras na Amazônia. Blog Fatos e Dados. Disponível em: <http://fatosedados.blogspetrobras.com.br/2011/10/21/25-anos-de-petrobras-na-amazonia-descoberta/> Acessado em: 27.maio.2015 Referências Bibliográficas

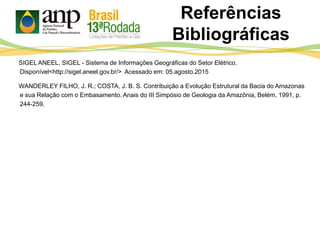

- 71. SIGEL ANEEL. SIGEL- Sistema de Informações Geográficas do Setor Elétrico. Disponível<http://sigel.aneel.gov.br/> Acessado em: 05.agosto.2015 WANDERLEY FILHO, J. R.; COSTA, J. B. S. Contribuição a Evolução Estrutural da Bacia do Amazonas e sua Relação com o Embasamento. Anais do III Simpósio de Geologia da Amazônia, Belém, 1991, p. 244-259. Referências Bibliográficas
