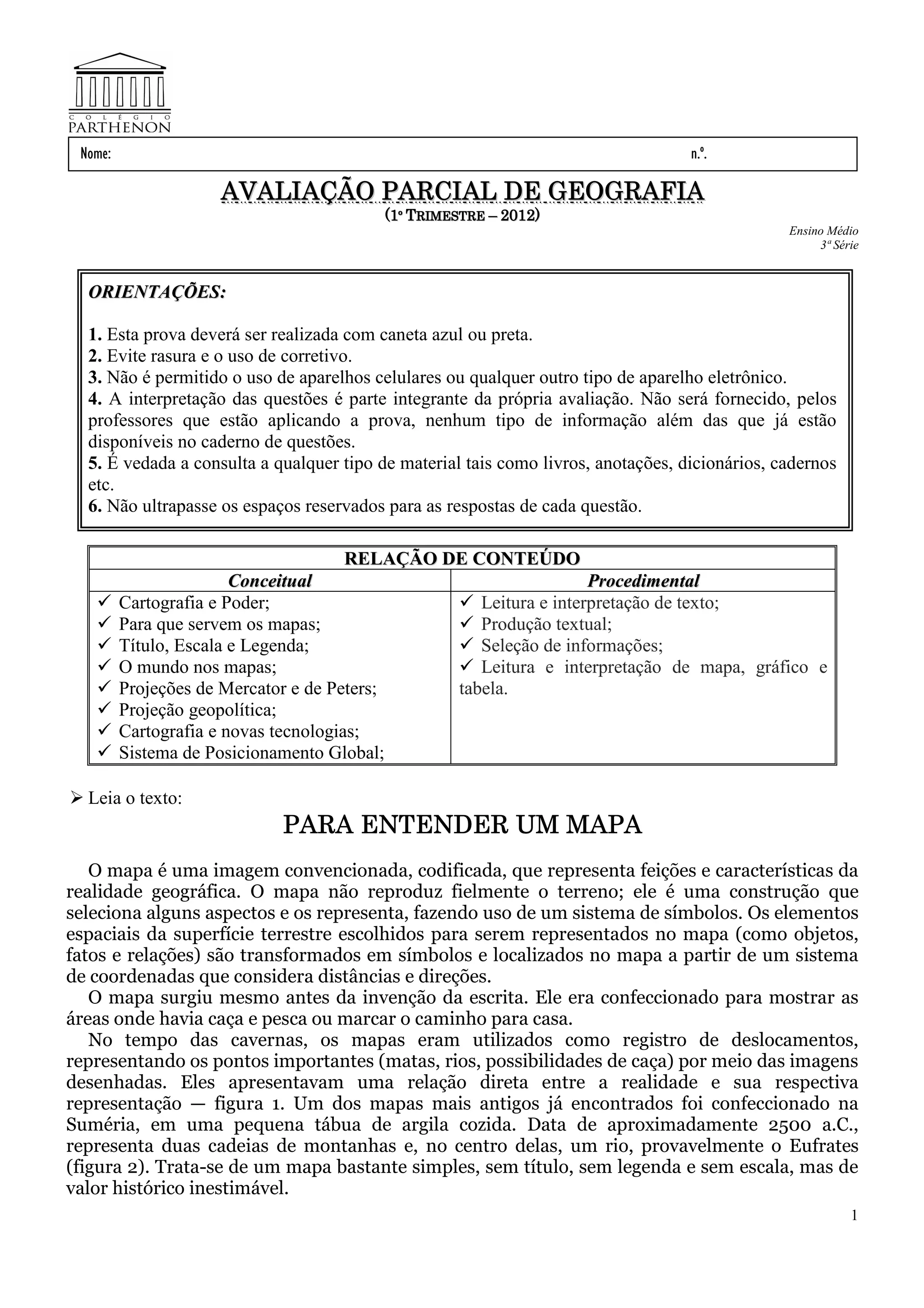

1) O documento fornece orientações para a realização de uma avaliação parcial de geografia, incluindo instruções sobre como preencher a prova e os tópicos que serão cobrados. 2) A prova inclui questões sobre noções básicas de cartografia, mapas, projeções cartográficas e mortalidade infantil em diferentes regiões do mundo. 3) Os estudantes devem responder perguntas sobre elementos essenciais de um mapa, função da escala, definição de projeção cartográfica e qual projeção é

1. Nome: n.º.
série: data: / /
AVALIAÇÃO PARCIAL DE GEOGRAFIA
(1º TRIMESTRE – 2012)
Ensino Médio
3ª Série
ORIENTAÇÕES:
1. Esta prova deverá ser realizada com caneta azul ou preta.
2. Evite rasura e o uso de corretivo.
3. Não é permitido o uso de aparelhos celulares ou qualquer outro tipo de aparelho eletrônico.
4. A interpretação das questões é parte integrante da própria avaliação. Não será fornecido, pelos
professores que estão aplicando a prova, nenhum tipo de informação além das que já estão
disponíveis no caderno de questões.
5. É vedada a consulta a qualquer tipo de material tais como livros, anotações, dicionários, cadernos
etc.
6. Não ultrapasse os espaços reservados para as respostas de cada questão.
RELAÇÃO DE CONTEÚDO
Conceitual Procedimental
Cartografia e Poder; Leitura e interpretação de texto;
Para que servem os mapas; Produção textual;
Título, Escala e Legenda; Seleção de informações;
O mundo nos mapas; Leitura e interpretação de mapa, gráfico e
Projeções de Mercator e de Peters; tabela.
Projeção geopolítica;
Cartografia e novas tecnologias;
Sistema de Posicionamento Global;
Leia o texto:
PARA ENTENDER UM MAPA
O mapa é uma imagem convencionada, codificada, que representa feições e características da
realidade geográfica. O mapa não reproduz fielmente o terreno; ele é uma construção que
seleciona alguns aspectos e os representa, fazendo uso de um sistema de símbolos. Os elementos
espaciais da superfície terrestre escolhidos para serem representados no mapa (como objetos,
fatos e relações) são transformados em símbolos e localizados no mapa a partir de um sistema
de coordenadas que considera distâncias e direções.
O mapa surgiu mesmo antes da invenção da escrita. Ele era confeccionado para mostrar as
áreas onde havia caça e pesca ou marcar o caminho para casa.
No tempo das cavernas, os mapas eram utilizados como registro de deslocamentos,
representando os pontos importantes (matas, rios, possibilidades de caça) por meio das imagens
desenhadas. Eles apresentavam uma relação direta entre a realidade e sua respectiva
representação — figura 1. Um dos mapas mais antigos já encontrados foi confeccionado na
Suméria, em uma pequena tábua de argila cozida. Data de aproximadamente 2500 a.C.,
representa duas cadeias de montanhas e, no centro delas, um rio, provavelmente o Eufrates
(figura 2). Trata-se de um mapa bastante simples, sem título, sem legenda e sem escala, mas de
valor histórico inestimável.
1

2. Nome: n.º.
série: data: / /

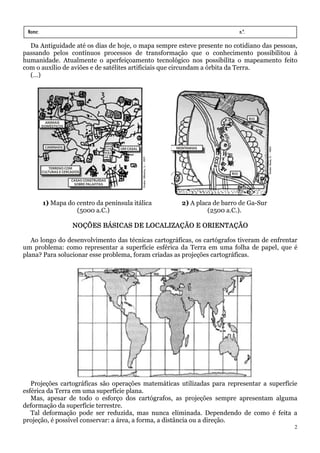

Da Antiguidade até os dias de hoje, o mapa sempre esteve presente no cotidiano das pessoas,
passando pelos contínuos processos de transformação que o conhecimento possibilitou à
humanidade. Atualmente o aperfeiçoamento tecnológico nos possibilita o mapeamento feito
com o auxílio de aviões e de satélites artificiais que circundam a órbita da Terra.
(…)
1) Mapa do centro da península itálica 2) A placa de barro de Ga-Sur
(5000 a.C.) (2500 a.C.).
NOÇÕES BÁSICAS DE LOCALIZAÇÃO E ORIENTAÇÃO
Ao longo do desenvolvimento das técnicas cartográficas, os cartógrafos tiveram de enfrentar
um problema: como representar a superfície esférica da Terra em uma folha de papel, que é
plana? Para solucionar esse problema, foram criadas as projeções cartográficas.
Projeções cartográficas são operações matemáticas utilizadas para representar a superfície
esférica da Terra em uma superfície plana.
Mas, apesar de todo o esforço dos cartógrafos, as projeções sempre apresentam alguma
deformação da superfície terrestre.
Tal deformação pode ser reduzida, mas nunca eliminada. Dependendo de como é feita a
projeção, é possível conservar: a área, a forma, a distância ou a direção.
2

3. Nome: n.º.
série: data: / /

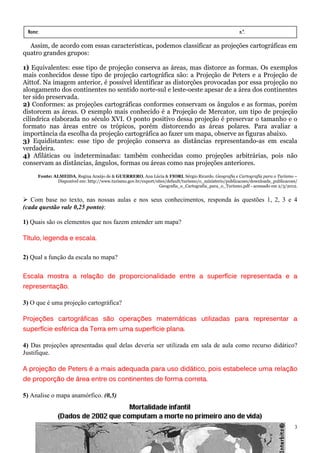

Assim, de acordo com essas características, podemos classificar as projeções cartográficas em
quatro grandes grupos:
1) Equivalentes: esse tipo de projeção conserva as áreas, mas distorce as formas. Os exemplos
mais conhecidos desse tipo de projeção cartográfica são: a Projeção de Peters e a Projeção de
Aittof. Na imagem anterior, é possível identificar as distorções provocadas por essa projeção no
alongamento dos continentes no sentido norte-sul e leste-oeste apesar de a área dos continentes
ter sido preservada.
2) Conformes: as projeções cartográficas conformes conservam os ângulos e as formas, porém
distorcem as áreas. O exemplo mais conhecido é a Projeção de Mercator, um tipo de projeção
cilíndrica elaborada no século XVI. O ponto positivo dessa projeção é preservar o tamanho e o
formato nas áreas entre os trópicos, porém distorcendo as áreas polares. Para avaliar a
importância da escolha da projeção cartográfica ao fazer um mapa, observe as figuras abaixo.
3) Equidistantes: esse tipo de projeção conserva as distâncias representando-as em escala
verdadeira.
4) Afiláticas ou indeterminadas: também conhecidas como projeções arbitrárias, pois não
conservam as distâncias, ângulos, formas ou áreas como nas projeções anteriores.
Fonte: ALMEIDA, Regina Araújo de & GUERRERO, Ana Lúcia & FIORI, Sérgio Ricardo. Geografia e Cartografia para o Turismo –
Disponível em: http://www.turismo.gov.br/export/sites/default/turismo/o_ministerio/publicacoes/downloads_publicacoes/
Geografia_e_Cartografia_para_o_Turismo.pdf - acessado em 2/3/2012.
Com base no texto, nas nossas aulas e nos seus conhecimentos, responda às questões 1, 2, 3 e 4
(cada questão vale 0,25 ponto):
1) Quais são os elementos que nos fazem entender um mapa?
Título, legenda e escala.
escala.
2) Qual a função da escala no mapa?
Escala mostra a relação de proporcionalidade entre a superfície representada e a
relação superfície
representação.
representação.
3) O que é uma projeção cartográfica?
Projeções cartográficas são operações matemáticas utilizadas para representar a
superfície esférica da Terra em uma superfície plana.
4) Das projeções apresentadas qual delas deveria ser utilizada em sala de aula como recurso didático?
Justifique.
A projeção de Peters é a mais adequada para uso didático, pois estabelece uma relação
projeção didático
ático, relação
proporção
de proporção de área entre os continentes de forma correta.
5) Analise o mapa anamórfico. (0,5)
3

4. Nome: n.º.
série: data: / /

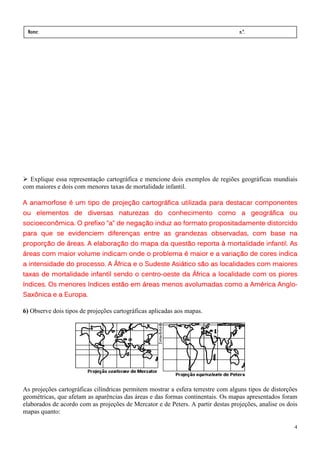

Explique essa representação cartográfica e mencione dois exemplos de regiões geográficas mundiais
com maiores e dois com menores taxas de mortalidade infantil.
A anamorfose é um tipo de projeção cartográfica utilizada para destacar componentes
ou elementos de diversas naturezas do conhecimento como a geográfica ou
socioeconômica. O prefixo “a” de negação induz ao formato propositadamente distorcido
evidenciem
para que se evidenciem diferenças entre as grandezas observadas, com base na
proporção de áreas. A elaboração do mapa da questão reporta à mortalidade infantil. As
áreas com maior volume indicam onde o problema é maior e a variação de cores indica
processo.
a intensidade do processo. A África e o Sudeste Asiático são as localidades com maiores
centro-
taxas de mortalidade infantil sendo o centro-oeste da África a localidade com os piores
índices. Os menores índices estão em áreas menos avolumadas como a América Anglo-
Anglo-
Saxônica e a Europa.
6) Observe dois tipos de projeções cartográficas aplicadas aos mapas.
As projeções cartográficas cilíndricas permitem mostrar a esfera terrestre com alguns tipos de distorções
geométricas, que afetam as aparências das áreas e das formas continentais. Os mapas apresentados foram
elaborados de acordo com as projeções de Mercator e de Peters. A partir destas projeções, analise os dois
mapas quanto:
4

5. Nome: n.º.
série: data: / /
a) à manutenção ou alteração das áreas dos continentes; (0,25)
Na projeção de Mercator, há alteração no tamanho das áreas da seguinte forma: no
Equador há pequenas distorções que aumentam com a proximidade dos polos. Na
projeção de Peters, as proporções entre os tamanhos das áreas continentais são
quaisquer
mantidas em quaisquer latitudes.
b) às distorções maiores ou menores nas representações das formas dos continentes em baixas, médias e
altas latitudes. (0,25)
Na projeção de Mercator, as formas dos continentes são menos distorcidas nas baixas
latitudes e as deformações aumentam nas médias e nas altas latitudes, a partir do
Equador. Na projeção de Peters, as formas são mais alteradas, pois há alongamentos
formas
norte-
norte-sul nos contornos dos continentes nas baixas latitudes, enquanto nas médias e
altas latitudes há um achatamento longitudinal desses contornos.
7) A ilustração a seguir representa a constelação de satélites do Sistema de Posicionamento Global (GPS)
que orbitam em volta da Terra. (0,5)
Qual a finalidade do GPS? Como esses satélites em órbita transmitem os dados para os aparelhos
receptores localizados na superfície terrestre?
A finalidade do Sistema de Posicionamento global, GPS, tem por finalidade permitir a
localização na superfície terrestre (pontos, acidentes geográficos veículos em
movimento, etc.). O sistema é baseado em uma rede de 24 satélites dispostos de
maneira a favorecer a triangulação (cálculo de posição na superfície) que envia
(cálculo
radiotransmissor.
informações por sistema de radiotransmissor.
8) "As cartas e as fotografias tomadas de avião ou de satélites (…) representam porções muito
5

6. Nome: n.º.
série: data: / /

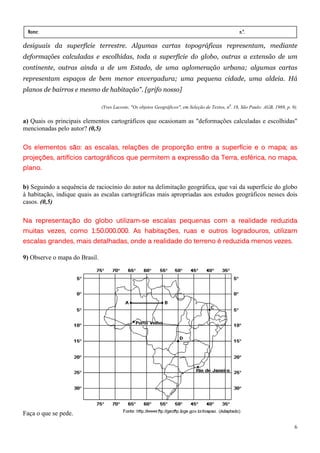

desiguais da superfície terrestre. Algumas cartas topográficas representam, mediante
deformações calculadas e escolhidas, toda a superfície do globo, outras a extensão de um
continente, outras ainda a de um Estado, de uma aglomeração urbana; algumas cartas
representam espaços de bem menor envergadura; uma pequena cidade, uma aldeia. Há
planos de bairros e mesmo de habitação". [grifo nosso]
(Yves Lacoste, "Os objetos Geográficos", em Seleção de Textos, n0. 18, São Paulo: AGB, 1988, p. 9).
a) Quais os principais elementos cartográficos que ocasionam as "deformações calculadas e escolhidas"
mencionadas pelo autor? (0,5)
Os elementos são: as escalas, relações de proporção entre a superfície e o mapa; as
projeções, artifícios cartográficos que permitem a expressão da Terra, esférica, no mapa,
que
plano.
b) Seguindo a sequência de raciocínio do autor na delimitação geográfica, que vai da superfície do globo
à habitação, indique quais as escalas cartográficas mais apropriadas aos estudos geográficos nesses dois
casos. (0,5)
utilizam-
Na representação do globo utilizam-se escalas pequenas com a realidade reduzida
muitas vezes, como 1:50.000.000. As habitações, ruas e outros logradouros, utilizam
escalas grandes, mais detalhadas, onde a realidade do terreno é reduzida menos vezes.
detalhadas,
9) Observe o mapa do Brasil.
Faça o que se pede.
6

7. Nome: n.º.
série: data: / /

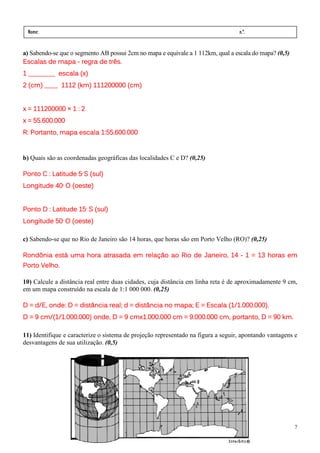

a) Sabendo-se que o segmento AB possui 2cm no mapa e equivale a 1 112km, qual a escala do mapa? (0,5)
Escalas de mapa - regra de três.
1 ________ escala (x)
2 (cm) ____ 1112 (km) 111200000 (cm)
x = 111200000 × 1 : 2
x = 55.600.000
R: Portanto, mapa escala 1:55.600.000
b) Quais são as coordenadas geográficas das localidades C e D? (0,25)
Ponto C : Latitude 5 S (sul)
º
Longitude 40 O (oeste)
º
Ponto D : Latitude 15 S (sul)
°
Longitude 50 O (oeste)
°
c) Sabendo-se que no Rio de Janeiro são 14 horas, que horas são em Porto Velho (RO)? (0,25)
Rondônia está uma hora atrasada em relação ao Rio de Janeiro, 14 - 1 = 13 horas em
Porto Velho.
10) Calcule a distância real entre duas cidades, cuja distância em linha reta é de aproximadamente 9 cm,
em um mapa construído na escala de 1:1 000 000. (0,25)
D = d/E, onde: D = distância real; d = distância no mapa; E = Escala (1/1.000.000).
D = 9 cm/(1/1.000.000) onde, D = 9 cmx1.000.000 cm = 9.000.000 cm, portanto, D = 90 km.
11) Identifique e caracterize o sistema de projeção representado na figura a seguir, apontando vantagens e
desvantagens de sua utilização. (0,5)
7

8. Nome: n.º.
série: data: / /

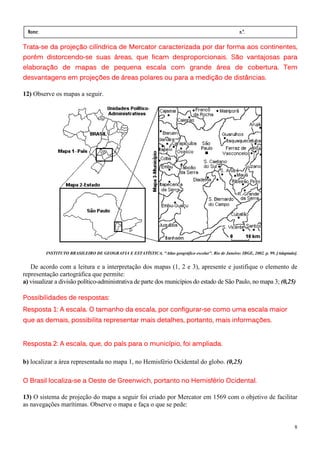

Trata-
Trata-se da projeção cilíndrica de Mercator caracterizada por dar forma aos continentes,
distorcendo-
porém distorcendo-se suas áreas, que ficam desproporcionais. São vantajosas para
elaboração de mapas de pequena escala com grande área de cobertura. Tem
desvantagens em projeções de áreas polares ou para a medição de distâncias.
em
12) Observe os mapas a seguir.
INSTITUTO BRASILEIRO DE GEOGRAFIA E ESTATÍSTICA. "Atlas geográfico escolar". Rio de Janeiro: IBGE, 2002. p. 99. [Adaptado].
De acordo com a leitura e a interpretação dos mapas (1, 2 e 3), apresente e justifique o elemento de
representação cartográfica que permite:
a) visualizar a divisão político-administrativa de parte dos municípios do estado de São Paulo, no mapa 3; (0,25)
Possibilidades de respostas:
Resposta 1: A escala. O tamanho da escala, por configurar-se como uma escala maior
configurar-
que as demais, possibilita representar mais detalhes, portanto, mais informações.
Resposta 2: A escala, que, do país para o município, foi ampliada.
b) localizar a área representada no mapa 1, no Hemisfério Ocidental do globo. (0,25)
localiza Hemisfério
O Brasil localiza-se a Oeste de Greenwich, portanto no Hemisfério Ocidental.

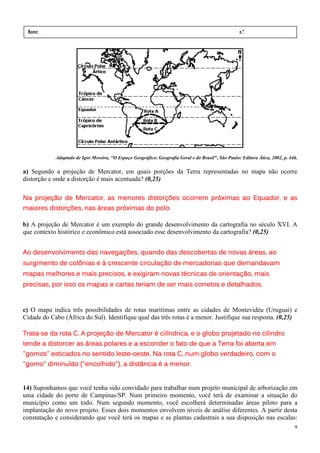

13) O sistema de projeção do mapa a seguir foi criado por Mercator em 1569 com o objetivo de facilitar
as navegações marítimas. Observe o mapa e faça o que se pede:
8

9. Nome: n.º.
série: data: / /
Adaptado de Igor Moreira, "O Espaço Geográfico: Geografia Geral e do Brasil", São Paulo: Editora Ática, 2002, p. 446.
a) Segundo a projeção de Mercator, em quais porções da Terra representadas no mapa não ocorre
distorção e onde a distorção é mais acentuada? (0,25)
Na projeção de Mercator, as menores distorções ocorrem próximas ao Equador, e as
ocorrem
maiores distorções, nas áreas próximas do polo.
polo.
b) A projeção de Mercator é um exemplo do grande desenvolvimento da cartografia no século XVI. A
que contexto histórico e econômico está associado esse desenvolvimento da cartografia? (0,25)
Ao desenvolvimento das navegações, quando das descobertas de novas áreas, ao
surgimento de colônias e à crescente circulação de mercadorias que demandavam
mapas melhores e mais precisos, e exigiram novas técnicas de orientação, mais
os
precisas, por isso os mapas e cartas teriam de ser mais corretos e detalhados.
c) O mapa indica três possibilidades de rotas marítimas entre as cidades de Montevidéu (Uruguai) e
Cidade do Cabo (África do Sul). Identifique qual das três rotas é a menor. Justifique sua resposta. (0,25)
Trata-
Trata-se da rota C. A projeção de Mercator é cilíndrica, e o globo projetado no cilindro
tende a distorcer as áreas polares e a esconder o fato de que a Terra foi aberta em
no leste-
"gomos" esticados no sentido leste-oeste. Na rota C, num globo verdadeiro, com o
"gomo" diminuído ("encolhido"), a distância é a menor.
14) Suponhamos que você tenha sido convidado para trabalhar num projeto municipal de arborização em
uma cidade do porte de Campinas/SP. Num primeiro momento, você terá de examinar a situação do
município como um todo. Num segundo momento, você escolherá determinadas áreas piloto para a
implantação do novo projeto. Esses dois momentos envolvem níveis de análise diferentes. A partir desta
constatação e considerando que você terá os mapas e as plantas cadastrais a sua disposição nas escalas:
9

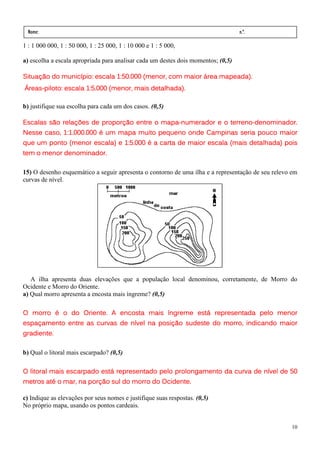

10. Nome: n.º.
série: data: / /
1 : 1 000 000, 1 : 50 000, 1 : 25 000, 1 : 10 000 e 1 : 5 000,
a) escolha a escala apropriada para analisar cada um destes dois momentos; (0,5)
1:50.
Situação do município: escala 1:50.000 (menor, com maior área mapeada).
Áreas-
Áreas-piloto: escala 1:5.000 (menor, mais detalhada).
1:5. (menor,
b) justifique sua escolha para cada um dos casos. (0,5)
Escalas são relações de proporção entre o mapa-numerador e o terreno-denominador.
mapa- terreno-
1:1.000.
Nesse caso, 1:1.000.000 é um mapa muito pequeno onde Campinas seria pouco maior
1:5.
que um ponto (menor escala) e 1:5.000 é a carta de maior escala (mais detalhada) pois
menor
tem o menor denominador.
15) O desenho esquemático a seguir apresenta o contorno de uma ilha e a representação de seu relevo em
curvas de nível.
A ilha apresenta duas elevações que a população local denominou, corretamente, de Morro do
Ocidente e Morro do Oriente.
a) Qual morro apresenta a encosta mais íngreme? (0,5)
O morro é o do Oriente. A encosta mais íngreme está representada pelo menor
espaçamento entre as curvas de nível na posição sudeste do morro, indicando maior
gradiente.
b) Qual o litoral mais escarpado? (0,5)
O litoral mais escarpado está representado pelo prolongamento da curva de nível de 50
metros até o mar, na porção sul do morro do Ocidente.
c) Indique as elevações por seus nomes e justifique suas respostas. (0,5)
No próprio mapa, usando os pontos cardeais.
10
