AUTOCAD – PITÁGORAS
DOCENTE: RAFAEL RODRIGUES DE MORAES

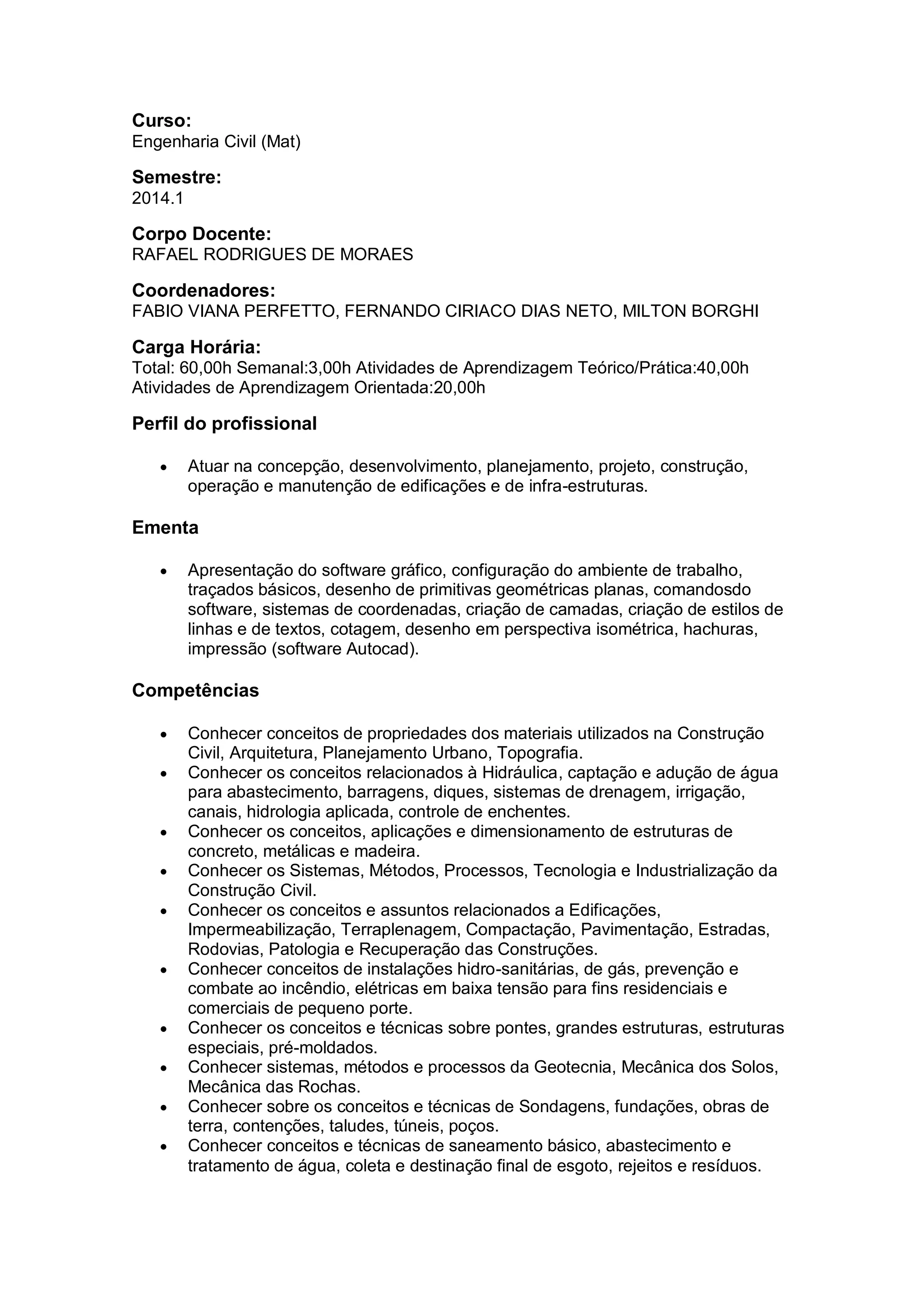

Curso:
Engenharia Civil (Mat)
Semestre:
2014.1
Corpo Docente:
RAFAEL RODRIGUES DE MORAES
Coordenadores:
FABIO VIANA PERFETTO, FERNANDO CIRIACO DIAS NETO, MILTON BORGHI
Carga Horária:
Total: 60,00h Semanal:3,00h Atividades de Aprendizagem Teórico/Prática:40,00h
Atividades de Aprendizagem Orientada:20,00h
Perfil do profissional
 Atuar na concepção, desenvolvimento, planejamento, projeto, construção,
operação e manutenção de edificações e de infra-estruturas.
Ementa
 Apresentação do software gráfico, configuração do ambiente de trabalho,
traçados básicos, desenho de primitivas geométricas planas, comandosdo
software, sistemas de coordenadas, criação de camadas, criação de estilos de
linhas e de textos, cotagem, desenho em perspectiva isométrica, hachuras,
impressão (software Autocad).
Competências
 Conhecer conceitos de propriedades dos materiais utilizados na Construção
Civil, Arquitetura, Planejamento Urbano, Topografia.
 Conhecer os conceitos relacionados à Hidráulica, captação e adução de água
para abastecimento, barragens, diques, sistemas de drenagem, irrigação,
canais, hidrologia aplicada, controle de enchentes.
 Conhecer os conceitos, aplicações e dimensionamento de estruturas de
concreto, metálicas e madeira.
 Conhecer os Sistemas, Métodos, Processos, Tecnologia e Industrialização da
Construção Civil.
 Conhecer os conceitos e assuntos relacionados a Edificações,
Impermeabilização, Terraplenagem, Compactação, Pavimentação, Estradas,
Rodovias, Patologia e Recuperação das Construções.
 Conhecer conceitos de instalações hidro-sanitárias, de gás, prevenção e
combate ao incêndio, elétricas em baixa tensão para fins residenciais e
comerciais de pequeno porte.
 Conhecer os conceitos e técnicas sobre pontes, grandes estruturas, estruturas
especiais, pré-moldados.
 Conhecer sistemas, métodos e processos da Geotecnia, Mecânica dos Solos,
Mecânica das Rochas.
 Conhecer sobre os conceitos e técnicas de Sondagens, fundações, obras de
terra, contenções, taludes, túneis, poços.
 Conhecer conceitos e técnicas de saneamento básico, abastecimento e
tratamento de água, coleta e destinação final de esgoto, rejeitos e resíduos.

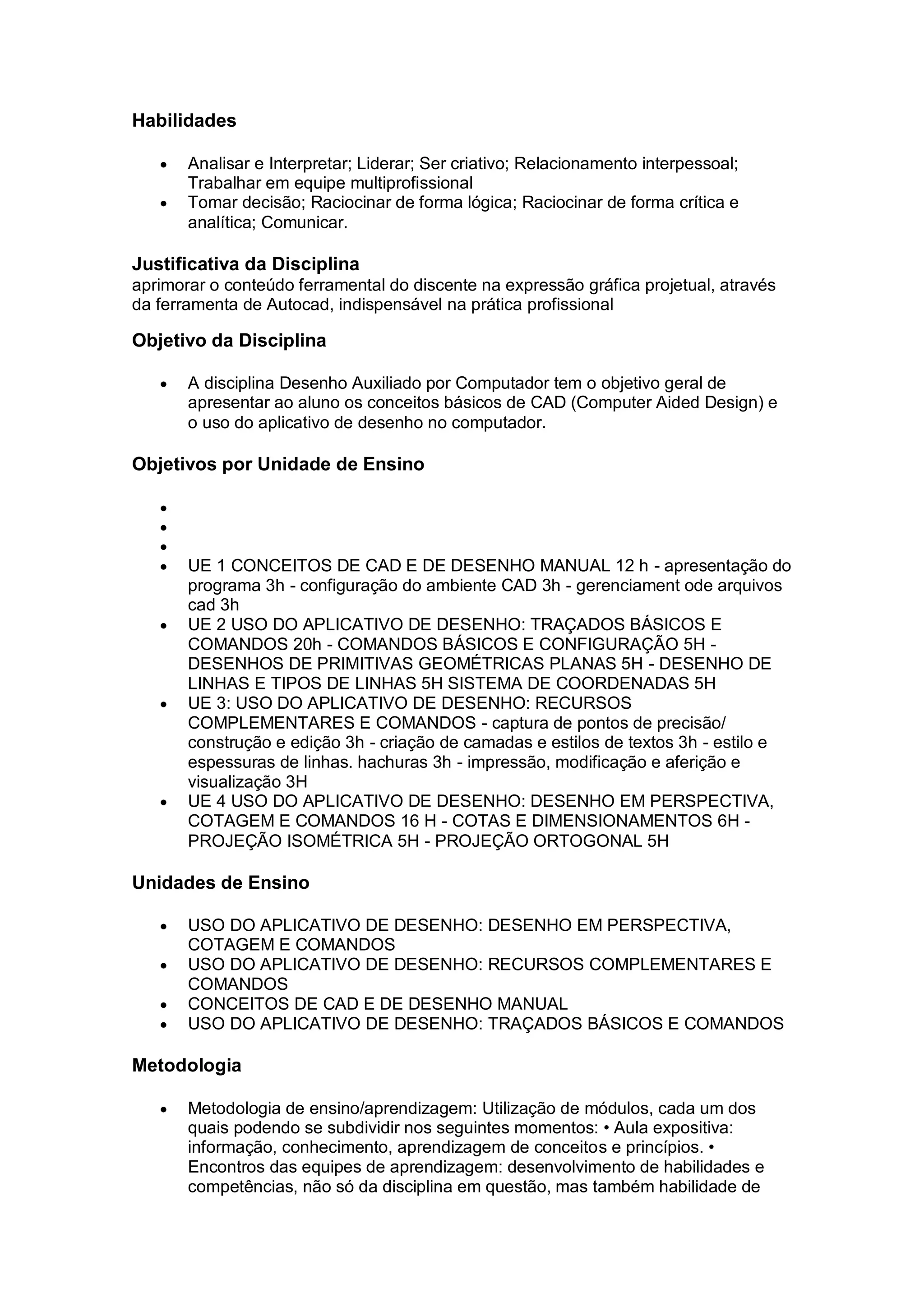

Habilidades
 Analisar e Interpretar; Liderar; Ser criativo; Relacionamento interpessoal;
Trabalhar em equipe multiprofissional
 Tomar decisão; Raciocinar de forma lógica; Raciocinar de forma crítica e
analítica; Comunicar.
Justificativa da Disciplina
aprimorar o conteúdo ferramental do discente na expressão gráfica projetual, através
da ferramenta de Autocad, indispensável na prática profissional
Objetivo da Disciplina
 A disciplina Desenho Auxiliado por Computador tem o objetivo geral de
apresentar ao aluno os conceitos básicos de CAD (Computer Aided Design) e
o uso do aplicativo de desenho no computador.
Objetivos por Unidade de Ensino



 UE 1 CONCEITOS DE CAD E DE DESENHO MANUAL 12 h - apresentação do
programa 3h - configuração do ambiente CAD 3h - gerenciament ode arquivos
cad 3h
 UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E
COMANDOS 20h - COMANDOS BÁSICOS E CONFIGURAÇÃO 5H -
DESENHOS DE PRIMITIVAS GEOMÉTRICAS PLANAS 5H - DESENHO DE
LINHAS E TIPOS DE LINHAS 5H SISTEMA DE COORDENADAS 5H
 UE 3: USO DO APLICATIVO DE DESENHO: RECURSOS
COMPLEMENTARES E COMANDOS - captura de pontos de precisão/
construção e edição 3h - criação de camadas e estilos de textos 3h - estilo e
espessuras de linhas. hachuras 3h - impressão, modificação e aferição e
visualização 3H
 UE 4 USO DO APLICATIVO DE DESENHO: DESENHO EM PERSPECTIVA,
COTAGEM E COMANDOS 16 H - COTAS E DIMENSIONAMENTOS 6H -
PROJEÇÃO ISOMÉTRICA 5H - PROJEÇÃO ORTOGONAL 5H
Unidades de Ensino
 USO DO APLICATIVO DE DESENHO: DESENHO EM PERSPECTIVA,
COTAGEM E COMANDOS
 USO DO APLICATIVO DE DESENHO: RECURSOS COMPLEMENTARES E
COMANDOS
 CONCEITOS DE CAD E DE DESENHO MANUAL
 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E COMANDOS
Metodologia
 Metodologia de ensino/aprendizagem: Utilização de módulos, cada um dos
quais podendo se subdividir nos seguintes momentos: • Aula expositiva:
informação, conhecimento, aprendizagem de conceitos e princípios. •
Encontros das equipes de aprendizagem: desenvolvimento de habilidades e
competências, não só da disciplina em questão, mas também habilidade de

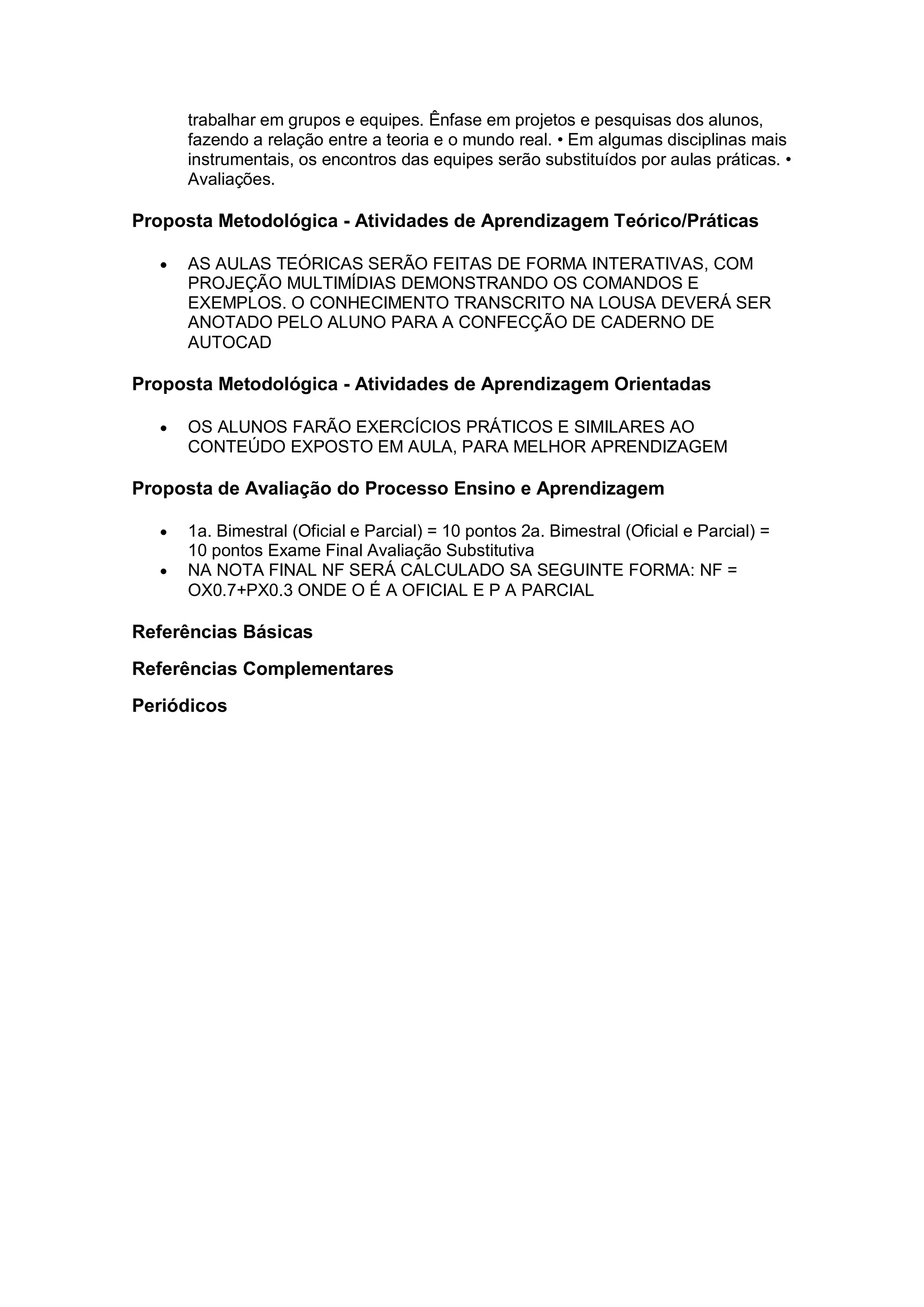

trabalhar em grupos e equipes. Ênfase em projetos e pesquisas dos alunos,
fazendo a relação entre a teoria e o mundo real. • Em algumas disciplinas mais
instrumentais, os encontros das equipes serão substituídos por aulas práticas. •
Avaliações.
Proposta Metodológica - Atividades de Aprendizagem Teórico/Práticas
 AS AULAS TEÓRICAS SERÃO FEITAS DE FORMA INTERATIVAS, COM
PROJEÇÃO MULTIMÍDIAS DEMONSTRANDO OS COMANDOS E
EXEMPLOS. O CONHECIMENTO TRANSCRITO NA LOUSA DEVERÁ SER
ANOTADO PELO ALUNO PARA A CONFECÇÃO DE CADERNO DE
AUTOCAD
Proposta Metodológica - Atividades de Aprendizagem Orientadas
 OS ALUNOS FARÃO EXERCÍCIOS PRÁTICOS E SIMILARES AO
CONTEÚDO EXPOSTO EM AULA, PARA MELHOR APRENDIZAGEM
Proposta de Avaliação do Processo Ensino e Aprendizagem
 1a. Bimestral (Oficial e Parcial) = 10 pontos 2a. Bimestral (Oficial e Parcial) =
10 pontos Exame Final Avaliação Substitutiva
 NA NOTA FINAL NF SERÁ CALCULADO SA SEGUINTE FORMA: NF =
OX0.7+PX0.3 ONDE O É A OFICIAL E P A PARCIAL
Referências Básicas
Referências Complementares
Periódicos

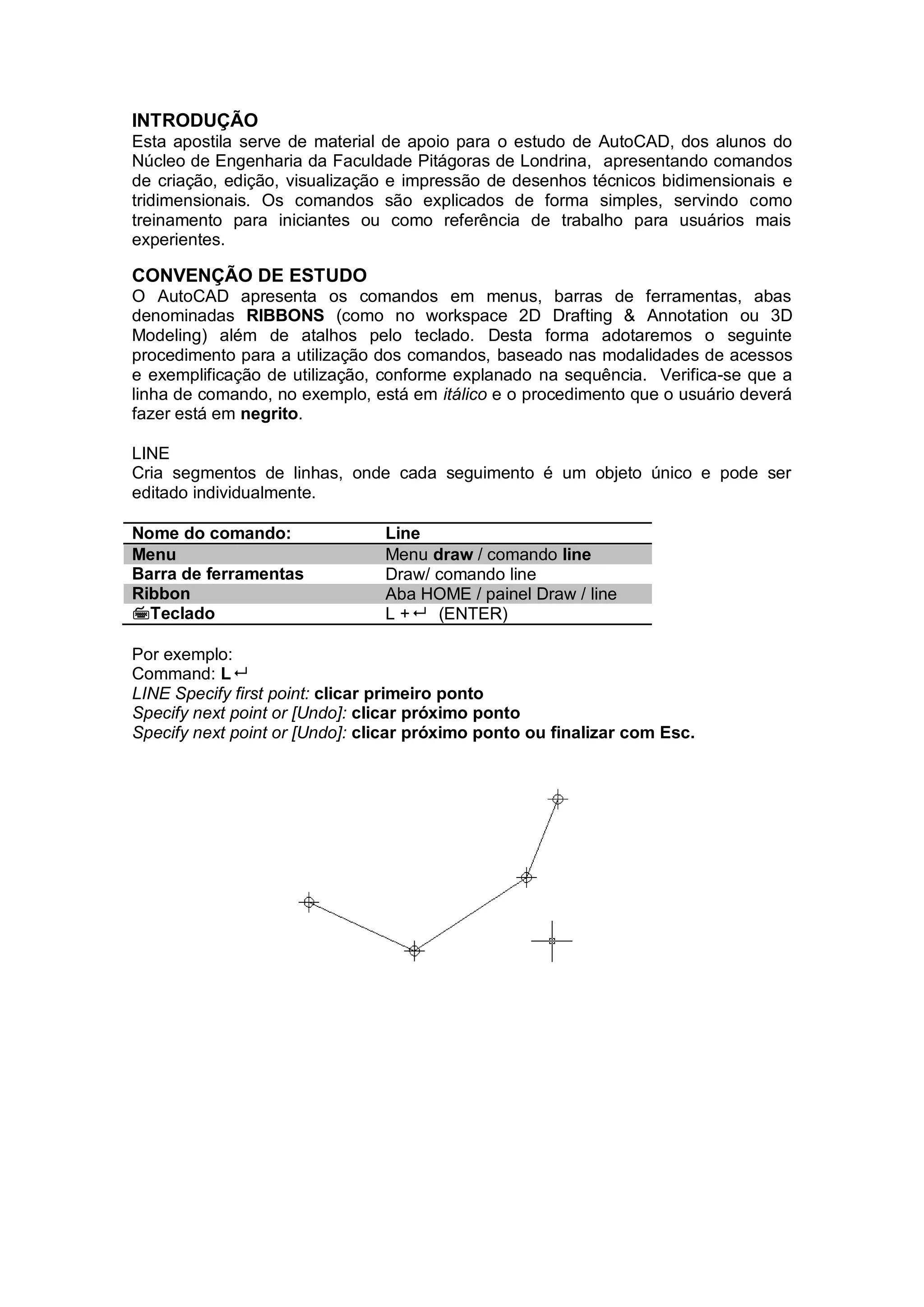

INTRODUÇÃO
Esta apostila serve de material de apoio para o estudo de AutoCAD, dos alunos do
Núcleo de Engenharia da Faculdade Pitágoras de Londrina, apresentando comandos
de criação, edição, visualização e impressão de desenhos técnicos bidimensionais e
tridimensionais. Os comandos são explicados de forma simples, servindo como
treinamento para iniciantes ou como referência de trabalho para usuários mais
experientes.
CONVENÇÃO DE ESTUDO
O AutoCAD apresenta os comandos em menus, barras de ferramentas, abas
denominadas RIBBONS (como no workspace 2D Drafting & Annotation ou 3D
Modeling) além de atalhos pelo teclado. Desta forma adotaremos o seguinte
procedimento para a utilização dos comandos, baseado nas modalidades de acessos
e exemplificação de utilização, conforme explanado na sequência. Verifica-se que a
linha de comando, no exemplo, está em itálico e o procedimento que o usuário deverá
fazer está em negrito.
LINE
Cria segmentos de linhas, onde cada seguimento é um objeto único e pode ser
editado individualmente.
Nome do comando: Line
Menu Menu draw / comando line
Barra de ferramentas Draw/ comando line
Ribbon Aba HOME / painel Draw / line
Teclado L + (ENTER)
Por exemplo:
Command: L
LINE Specify first point: clicar primeiro ponto
Specify next point or [Undo]: clicar próximo ponto
Specify next point or [Undo]: clicar próximo ponto ou finalizar com Esc.

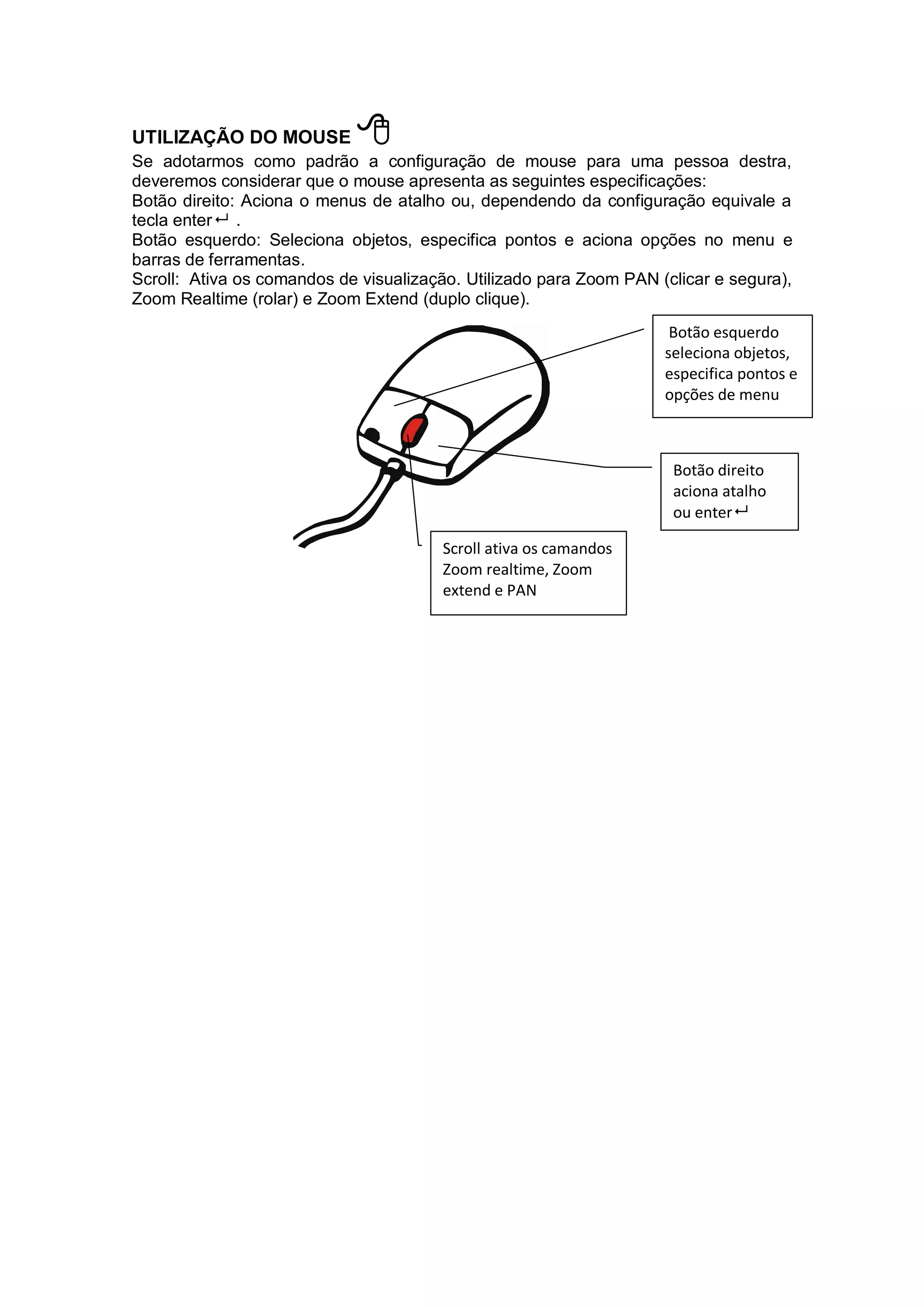

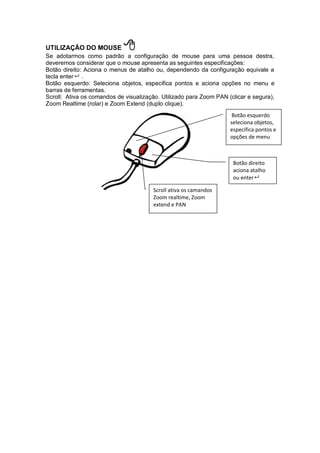

UTILIZAÇÃO DO MOUSE 
Se adotarmos como padrão a configuração de mouse para uma pessoa destra,
deveremos considerar que o mouse apresenta as seguintes especificações:
Botão direito: Aciona o menus de atalho ou, dependendo da configuração equivale a
tecla enter .
Botão esquerdo: Seleciona objetos, especifica pontos e aciona opções no menu e
barras de ferramentas.
Scroll: Ativa os comandos de visualização. Utilizado para Zoom PAN (clicar e segura),
Zoom Realtime (rolar) e Zoom Extend (duplo clique).
Botão direito
aciona atalho
ou enter
Botão esquerdo
seleciona objetos,
especifica pontos e
opções de menu
Scroll ativa os camandos
Zoom realtime, Zoom
extend e PAN

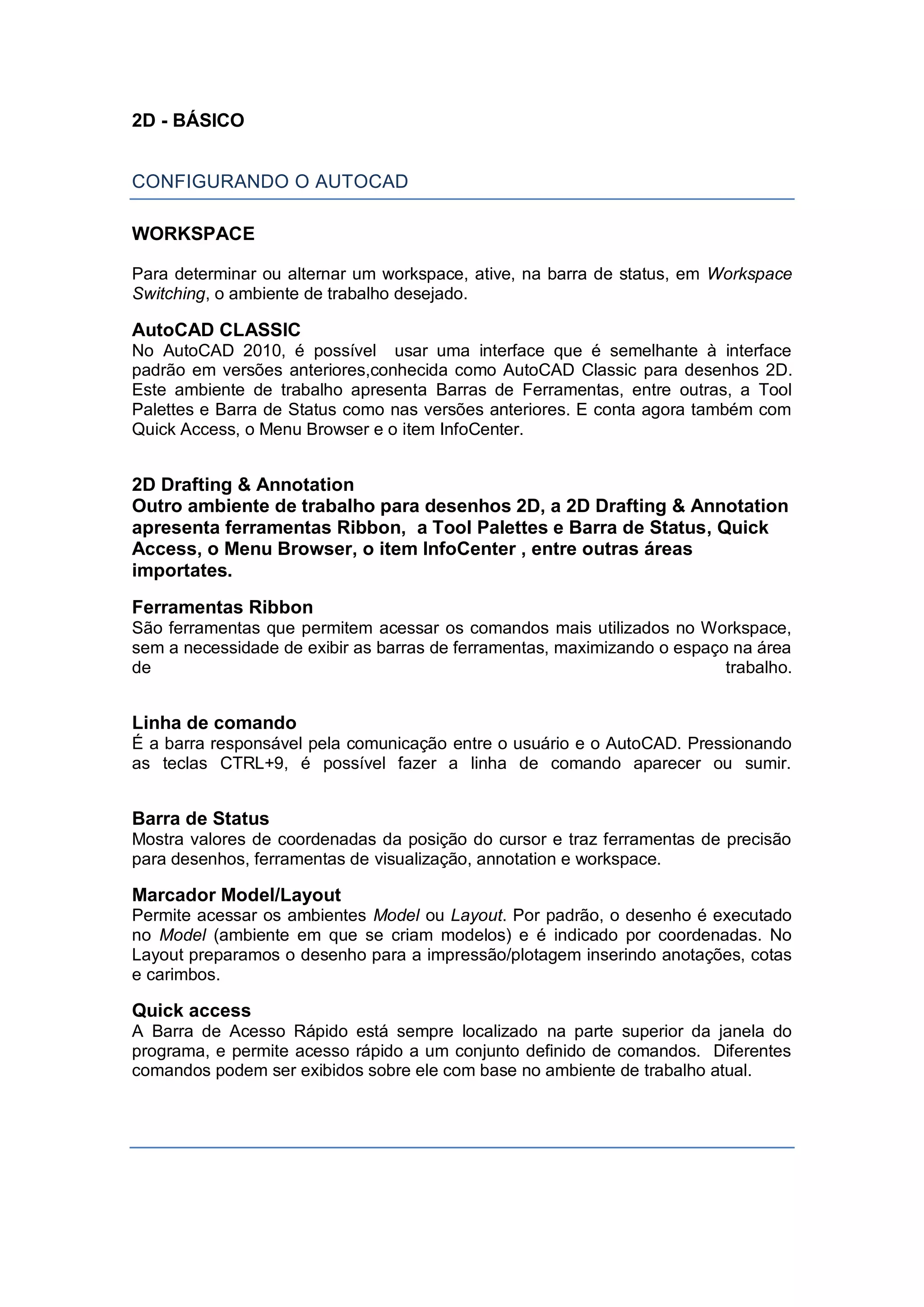

2D - BÁSICO
CONFIGURANDO O AUTOCAD
WORKSPACE
Para determinar ou alternar um workspace, ative, na barra de status, em Workspace
Switching, o ambiente de trabalho desejado.
AutoCAD CLASSIC
No AutoCAD 2010, é possível usar uma interface que é semelhante à interface
padrão em versões anteriores,conhecida como AutoCAD Classic para desenhos 2D.
Este ambiente de trabalho apresenta Barras de Ferramentas, entre outras, a Tool
Palettes e Barra de Status como nas versões anteriores. E conta agora também com
Quick Access, o Menu Browser e o item InfoCenter.
2D Drafting & Annotation
Outro ambiente de trabalho para desenhos 2D, a 2D Drafting & Annotation
apresenta ferramentas Ribbon, a Tool Palettes e Barra de Status, Quick
Access, o Menu Browser, o item InfoCenter , entre outras áreas
importates.
Ferramentas Ribbon
São ferramentas que permitem acessar os comandos mais utilizados no Workspace,
sem a necessidade de exibir as barras de ferramentas, maximizando o espaço na área
de trabalho.
Linha de comando
É a barra responsável pela comunicação entre o usuário e o AutoCAD. Pressionando
as teclas CTRL+9, é possível fazer a linha de comando aparecer ou sumir.
Barra de Status
Mostra valores de coordenadas da posição do cursor e traz ferramentas de precisão
para desenhos, ferramentas de visualização, annotation e workspace.
Marcador Model/Layout
Permite acessar os ambientes Model ou Layout. Por padrão, o desenho é executado
no Model (ambiente em que se criam modelos) e é indicado por coordenadas. No
Layout preparamos o desenho para a impressão/plotagem inserindo anotações, cotas
e carimbos.
Quick access
A Barra de Acesso Rápido está sempre localizado na parte superior da janela do
programa, e permite acesso rápido a um conjunto definido de comandos. Diferentes
comandos podem ser exibidos sobre ele com base no ambiente de trabalho atual.

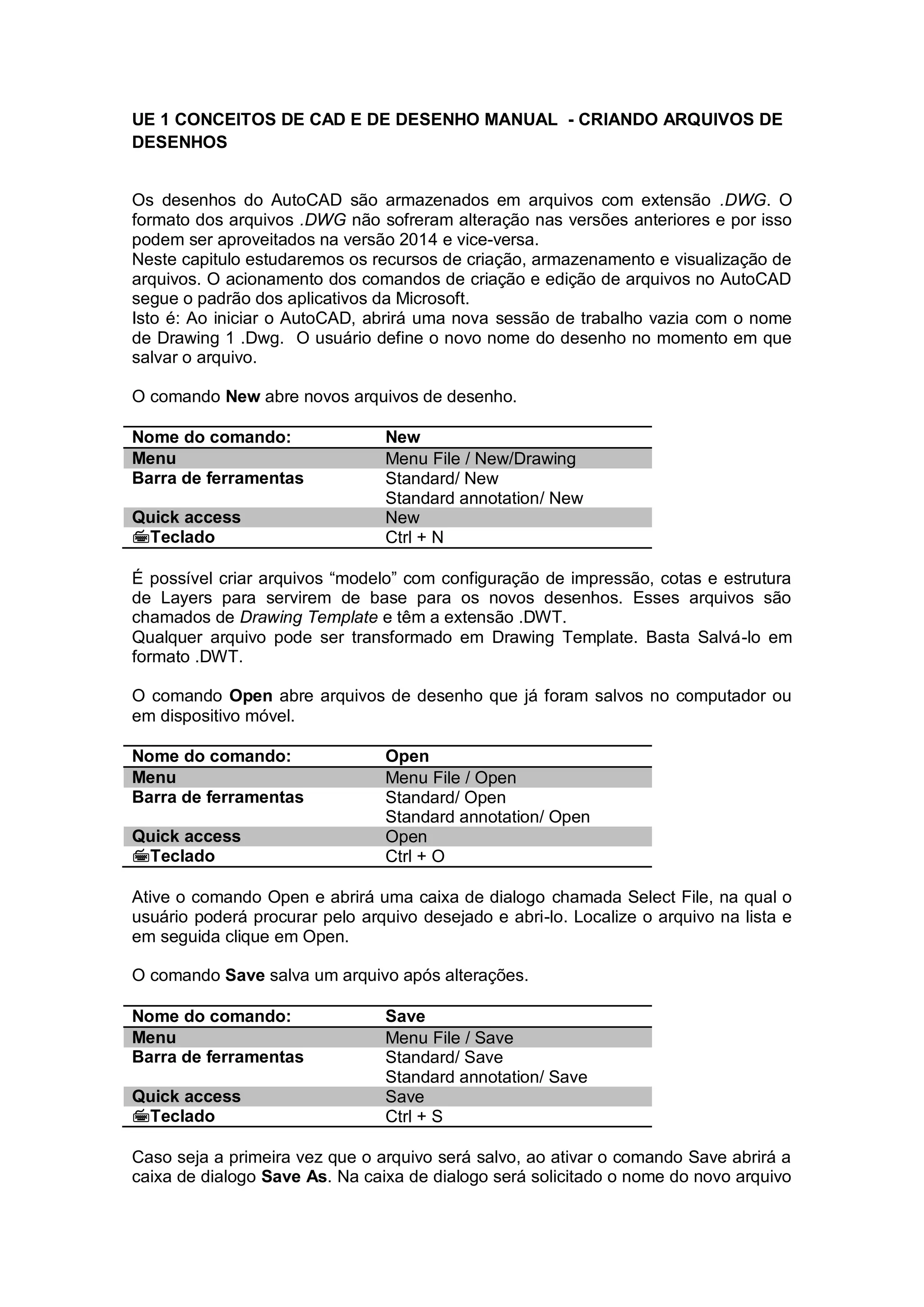

UE 1 CONCEITOS DE CAD E DE DESENHO MANUAL - CRIANDO ARQUIVOS DE
DESENHOS
Os desenhos do AutoCAD são armazenados em arquivos com extensão .DWG. O
formato dos arquivos .DWG não sofreram alteração nas versões anteriores e por isso
podem ser aproveitados na versão 2014 e vice-versa.
Neste capitulo estudaremos os recursos de criação, armazenamento e visualização de
arquivos. O acionamento dos comandos de criação e edição de arquivos no AutoCAD
segue o padrão dos aplicativos da Microsoft.
Isto é: Ao iniciar o AutoCAD, abrirá uma nova sessão de trabalho vazia com o nome
de Drawing 1 .Dwg. O usuário define o novo nome do desenho no momento em que
salvar o arquivo.
O comando New abre novos arquivos de desenho.
Nome do comando: New
Menu Menu File / New/Drawing
Barra de ferramentas Standard/ New
Standard annotation/ New
Quick access New
Teclado Ctrl + N
É possível criar arquivos “modelo” com configuração de impressão, cotas e estrutura
de Layers para servirem de base para os novos desenhos. Esses arquivos são
chamados de Drawing Template e têm a extensão .DWT.
Qualquer arquivo pode ser transformado em Drawing Template. Basta Salvá-lo em
formato .DWT.
O comando Open abre arquivos de desenho que já foram salvos no computador ou
em dispositivo móvel.
Nome do comando: Open
Menu Menu File / Open
Barra de ferramentas Standard/ Open
Standard annotation/ Open
Quick access Open
Teclado Ctrl + O
Ative o comando Open e abrirá uma caixa de dialogo chamada Select File, na qual o
usuário poderá procurar pelo arquivo desejado e abri-lo. Localize o arquivo na lista e
em seguida clique em Open.
O comando Save salva um arquivo após alterações.
Nome do comando: Save
Menu Menu File / Save
Barra de ferramentas Standard/ Save
Standard annotation/ Save
Quick access Save
Teclado Ctrl + S
Caso seja a primeira vez que o arquivo será salvo, ao ativar o comando Save abrirá a
caixa de dialogo Save As. Na caixa de dialogo será solicitado o nome do novo arquivo
e o local em que ele ficará salvo no computador. Finalizando as configurações clique
em Save.

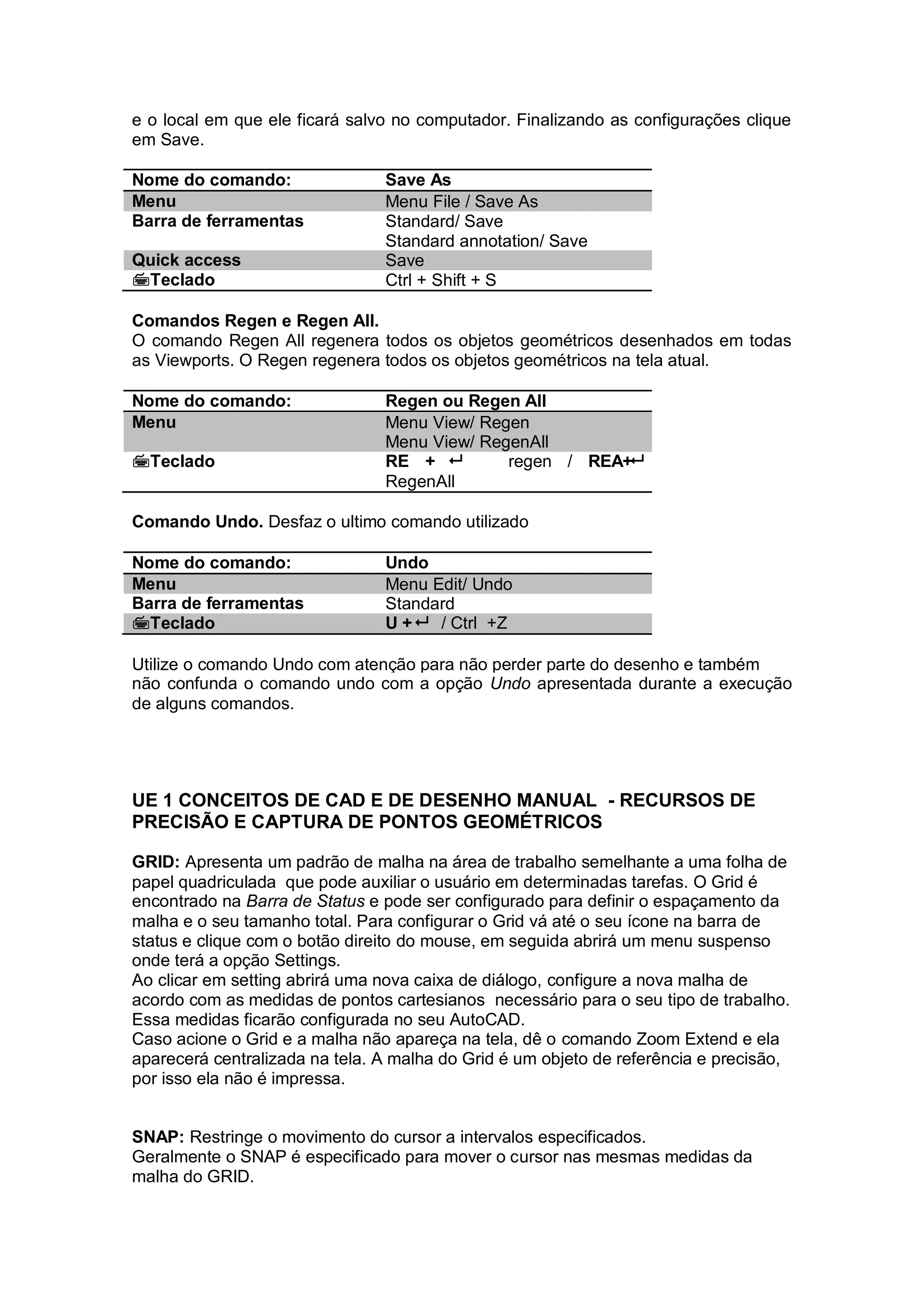

Nome do comando: Save As
Menu Menu File / Save As
Barra de ferramentas Standard/ Save
Standard annotation/ Save
Quick access Save
Teclado Ctrl + Shift + S
Comandos Regen e Regen All.
O comando Regen All regenera todos os objetos geométricos desenhados em todas
as Viewports. O Regen regenera todos os objetos geométricos na tela atual.
Nome do comando: Regen ou Regen All
Menu Menu View/ Regen
Menu View/ RegenAll
Teclado RE +  regen / REA+
RegenAll
Comando Undo. Desfaz o ultimo comando utilizado
Nome do comando: Undo
Menu Menu Edit/ Undo
Barra de ferramentas Standard
Teclado U + / Ctrl +Z
Utilize o comando Undo com atenção para não perder parte do desenho e também
não confunda o comando undo com a opção Undo apresentada durante a execução
de alguns comandos.
UE 1 CONCEITOS DE CAD E DE DESENHO MANUAL - RECURSOS DE
PRECISÃO E CAPTURA DE PONTOS GEOMÉTRICOS
GRID: Apresenta um padrão de malha na área de trabalho semelhante a uma folha de
papel quadriculada que pode auxiliar o usuário em determinadas tarefas. O Grid é
encontrado na Barra de Status e pode ser configurado para definir o espaçamento da
malha e o seu tamanho total. Para configurar o Grid vá até o seu ícone na barra de
status e clique com o botão direito do mouse, em seguida abrirá um menu suspenso
onde terá a opção Settings.
Ao clicar em setting abrirá uma nova caixa de diálogo, configure a nova malha de
acordo com as medidas de pontos cartesianos necessário para o seu tipo de trabalho.
Essa medidas ficarão configurada no seu AutoCAD.
Caso acione o Grid e a malha não apareça na tela, dê o comando Zoom Extend e ela
aparecerá centralizada na tela. A malha do Grid é um objeto de referência e precisão,
por isso ela não é impressa.
SNAP: Restringe o movimento do cursor a intervalos especificados.
Geralmente o SNAP é especificado para mover o cursor nas mesmas medidas da
malha do GRID.

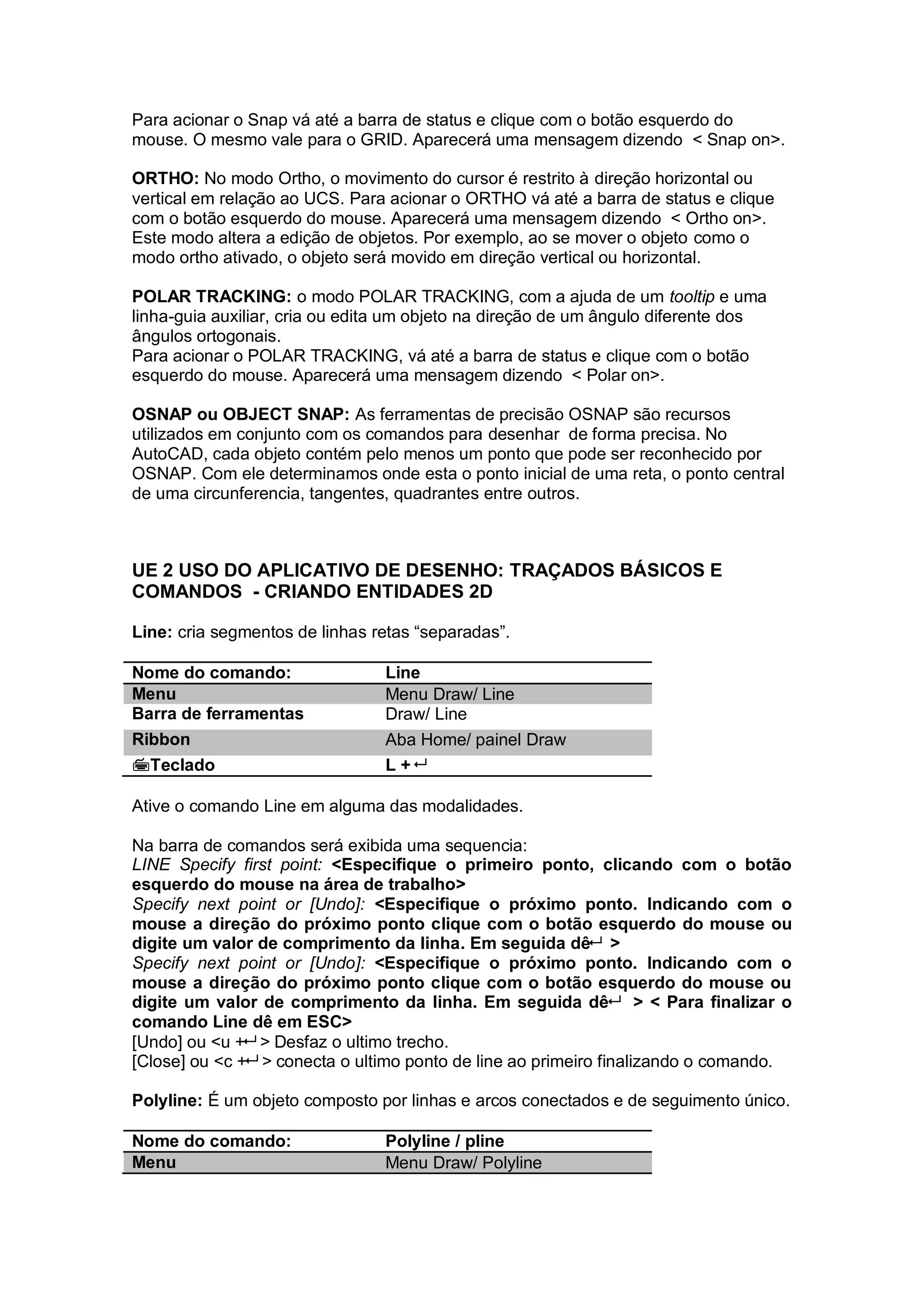

Para acionar o Snap vá até a barra de status e clique com o botão esquerdo do
mouse. O mesmo vale para o GRID. Aparecerá uma mensagem dizendo < Snap on>.
ORTHO: No modo Ortho, o movimento do cursor é restrito à direção horizontal ou
vertical em relação ao UCS. Para acionar o ORTHO vá até a barra de status e clique
com o botão esquerdo do mouse. Aparecerá uma mensagem dizendo < Ortho on>.
Este modo altera a edição de objetos. Por exemplo, ao se mover o objeto como o
modo ortho ativado, o objeto será movido em direção vertical ou horizontal.
POLAR TRACKING: o modo POLAR TRACKING, com a ajuda de um tooltip e uma
linha-guia auxiliar, cria ou edita um objeto na direção de um ângulo diferente dos
ângulos ortogonais.
Para acionar o POLAR TRACKING, vá até a barra de status e clique com o botão
esquerdo do mouse. Aparecerá uma mensagem dizendo < Polar on>.
OSNAP ou OBJECT SNAP: As ferramentas de precisão OSNAP são recursos
utilizados em conjunto com os comandos para desenhar de forma precisa. No
AutoCAD, cada objeto contém pelo menos um ponto que pode ser reconhecido por
OSNAP. Com ele determinamos onde esta o ponto inicial de uma reta, o ponto central
de uma circunferencia, tangentes, quadrantes entre outros.
UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E
COMANDOS - CRIANDO ENTIDADES 2D
Line: cria segmentos de linhas retas “separadas”.
Nome do comando: Line
Menu Menu Draw/ Line
Barra de ferramentas Draw/ Line
Ribbon Aba Home/ painel Draw
Teclado L +
Ative o comando Line em alguma das modalidades.
Na barra de comandos será exibida uma sequencia:
LINE Specify first point: <Especifique o primeiro ponto, clicando com o botão
esquerdo do mouse na área de trabalho>
Specify next point or [Undo]: <Especifique o próximo ponto. Indicando com o
mouse a direção do próximo ponto clique com o botão esquerdo do mouse ou
digite um valor de comprimento da linha. Em seguida dê >
Specify next point or [Undo]: <Especifique o próximo ponto. Indicando com o
mouse a direção do próximo ponto clique com o botão esquerdo do mouse ou
digite um valor de comprimento da linha. Em seguida dê > < Para finalizar o
comando Line dê em ESC>
[Undo] ou <u + > Desfaz o ultimo trecho.
[Close] ou <c + > conecta o ultimo ponto de line ao primeiro finalizando o comando.

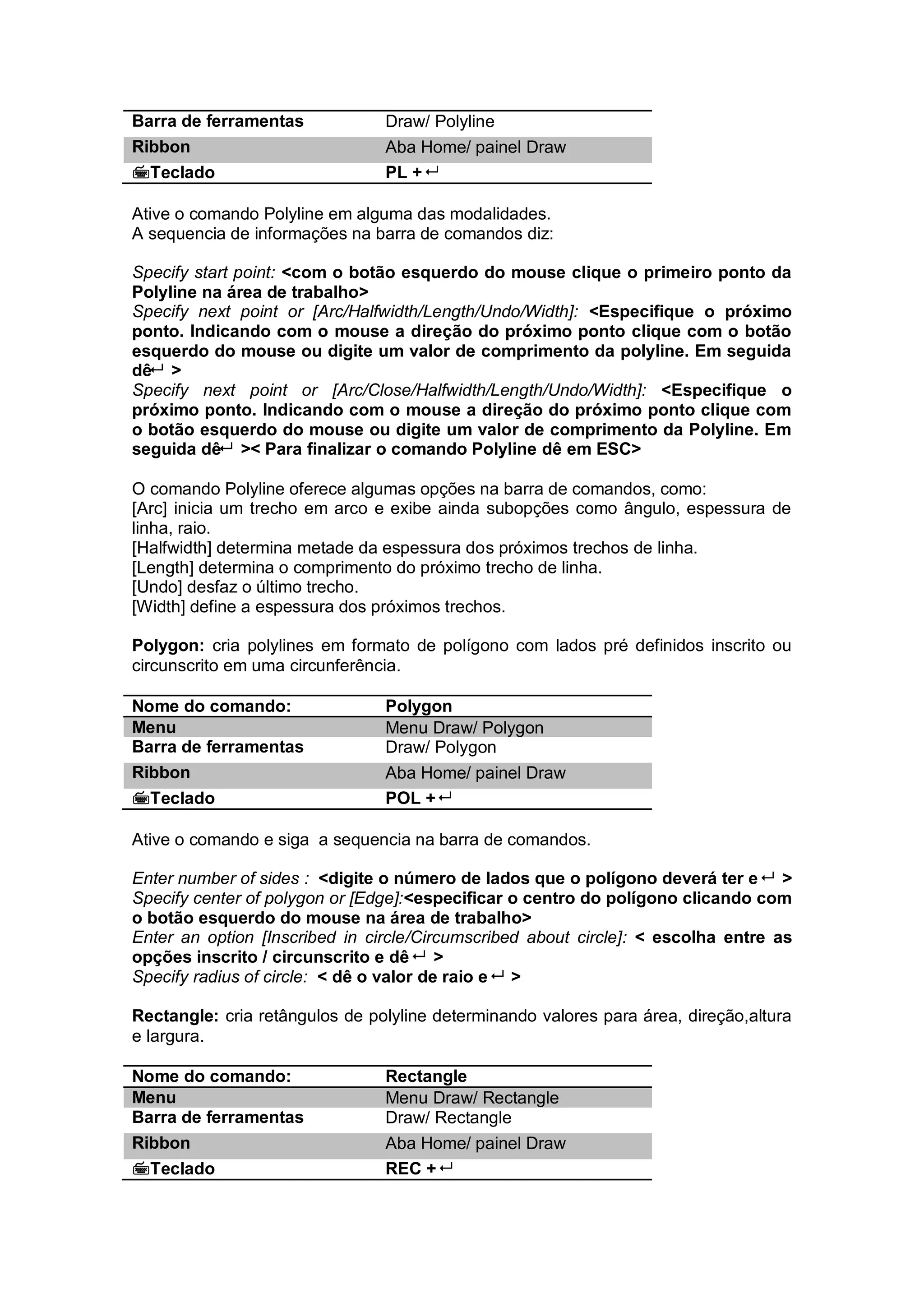

Polyline: É um objeto composto por linhas e arcos conectados e de seguimento único.
Nome do comando: Polyline / pline
Menu Menu Draw/ Polyline
Barra de ferramentas Draw/ Polyline
Ribbon Aba Home/ painel Draw
Teclado PL +
Ative o comando Polyline em alguma das modalidades.
A sequencia de informações na barra de comandos diz:
Specify start point: <com o botão esquerdo do mouse clique o primeiro ponto da
Polyline na área de trabalho>
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: <Especifique o próximo
ponto. Indicando com o mouse a direção do próximo ponto clique com o botão
esquerdo do mouse ou digite um valor de comprimento da polyline. Em seguida
dê >
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Especifique o
próximo ponto. Indicando com o mouse a direção do próximo ponto clique com
o botão esquerdo do mouse ou digite um valor de comprimento da Polyline. Em
seguida dê >< Para finalizar o comando Polyline dê em ESC>
O comando Polyline oferece algumas opções na barra de comandos, como:
[Arc] inicia um trecho em arco e exibe ainda subopções como ângulo, espessura de
linha, raio.
[Halfwidth] determina metade da espessura dos próximos trechos de linha.
[Length] determina o comprimento do próximo trecho de linha.
[Undo] desfaz o último trecho.
[Width] define a espessura dos próximos trechos.
Polygon: cria polylines em formato de polígono com lados pré definidos inscrito ou
circunscrito em uma circunferência.
Nome do comando: Polygon
Menu Menu Draw/ Polygon
Barra de ferramentas Draw/ Polygon
Ribbon Aba Home/ painel Draw
Teclado POL +
Ative o comando e siga a sequencia na barra de comandos.
Enter number of sides : <digite o número de lados que o polígono deverá ter e >
Specify center of polygon or [Edge]:<especificar o centro do polígono clicando com
o botão esquerdo do mouse na área de trabalho>
Enter an option [Inscribed in circle/Circumscribed about circle]: < escolha entre as
opções inscrito / circunscrito e dê >
Specify radius of circle: < dê o valor de raio e >
Rectangle: cria retângulos de polyline determinando valores para área, direção,altura
e largura.
Nome do comando: Rectangle
Menu Menu Draw/ Rectangle
Barra de ferramentas Draw/ Rectangle
Ribbon Aba Home/ painel Draw
Teclado REC +

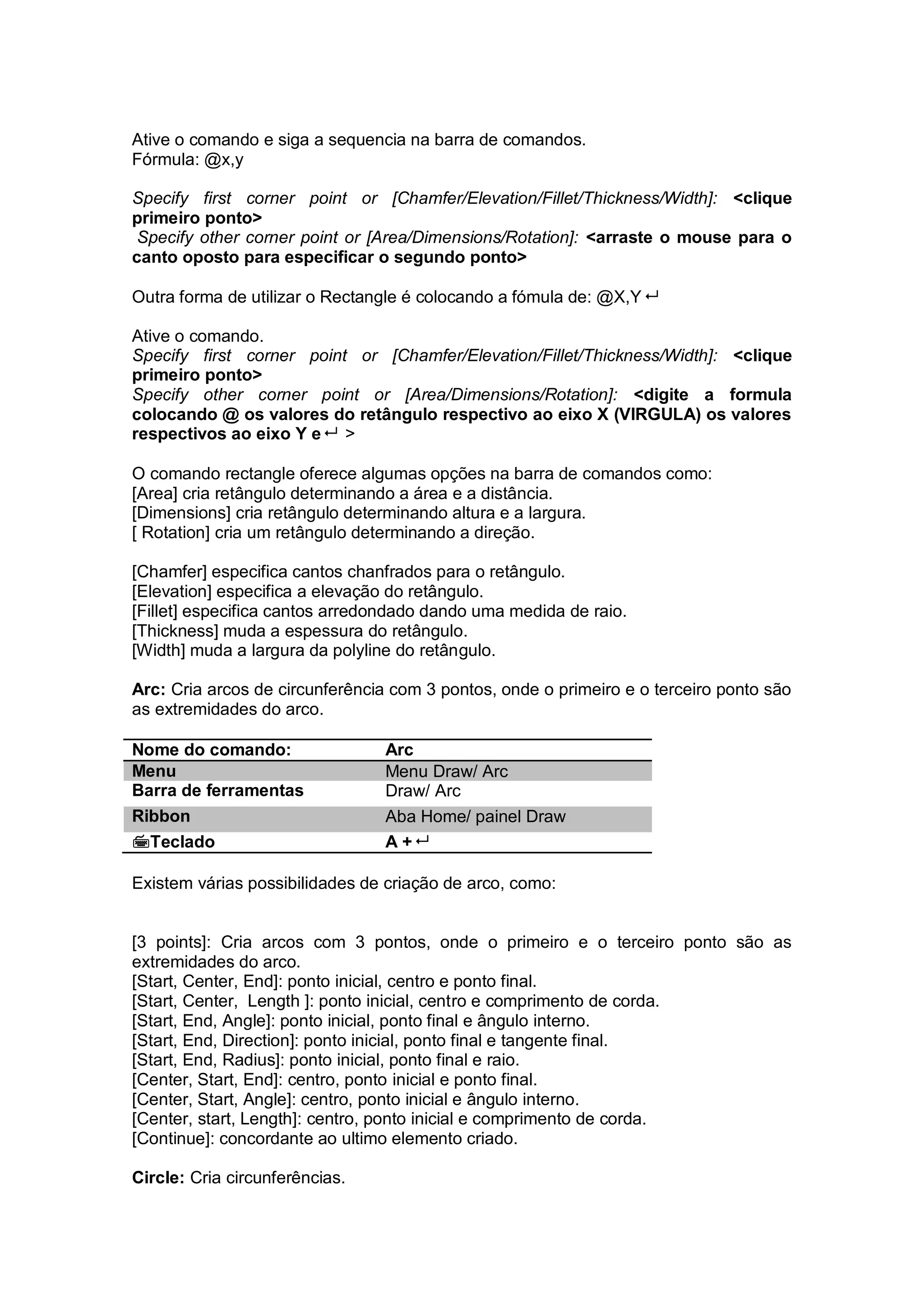

Ative o comando e siga a sequencia na barra de comandos.
Fórmula: @x,y
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: <clique
primeiro ponto>
Specify other corner point or [Area/Dimensions/Rotation]: <arraste o mouse para o
canto oposto para especificar o segundo ponto>
Outra forma de utilizar o Rectangle é colocando a fómula de: @X,Y
Ative o comando.
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: <clique
primeiro ponto>
Specify other corner point or [Area/Dimensions/Rotation]: <digite a formula
colocando @ os valores do retângulo respectivo ao eixo X (VIRGULA) os valores
respectivos ao eixo Y e >
O comando rectangle oferece algumas opções na barra de comandos como:
[Area] cria retângulo determinando a área e a distância.
[Dimensions] cria retângulo determinando altura e a largura.
[ Rotation] cria um retângulo determinando a direção.
[Chamfer] especifica cantos chanfrados para o retângulo.
[Elevation] especifica a elevação do retângulo.
[Fillet] especifica cantos arredondado dando uma medida de raio.
[Thickness] muda a espessura do retângulo.
[Width] muda a largura da polyline do retângulo.
Arc: Cria arcos de circunferência com 3 pontos, onde o primeiro e o terceiro ponto são
as extremidades do arco.
Nome do comando: Arc
Menu Menu Draw/ Arc
Barra de ferramentas Draw/ Arc
Ribbon Aba Home/ painel Draw
Teclado A +
Existem várias possibilidades de criação de arco, como:
[3 points]: Cria arcos com 3 pontos, onde o primeiro e o terceiro ponto são as
extremidades do arco.
[Start, Center, End]: ponto inicial, centro e ponto final.
[Start, Center, Length ]: ponto inicial, centro e comprimento de corda.
[Start, End, Angle]: ponto inicial, ponto final e ângulo interno.
[Start, End, Direction]: ponto inicial, ponto final e tangente final.
[Start, End, Radius]: ponto inicial, ponto final e raio.
[Center, Start, End]: centro, ponto inicial e ponto final.
[Center, Start, Angle]: centro, ponto inicial e ângulo interno.
[Center, start, Length]: centro, ponto inicial e comprimento de corda.
[Continue]: concordante ao ultimo elemento criado.

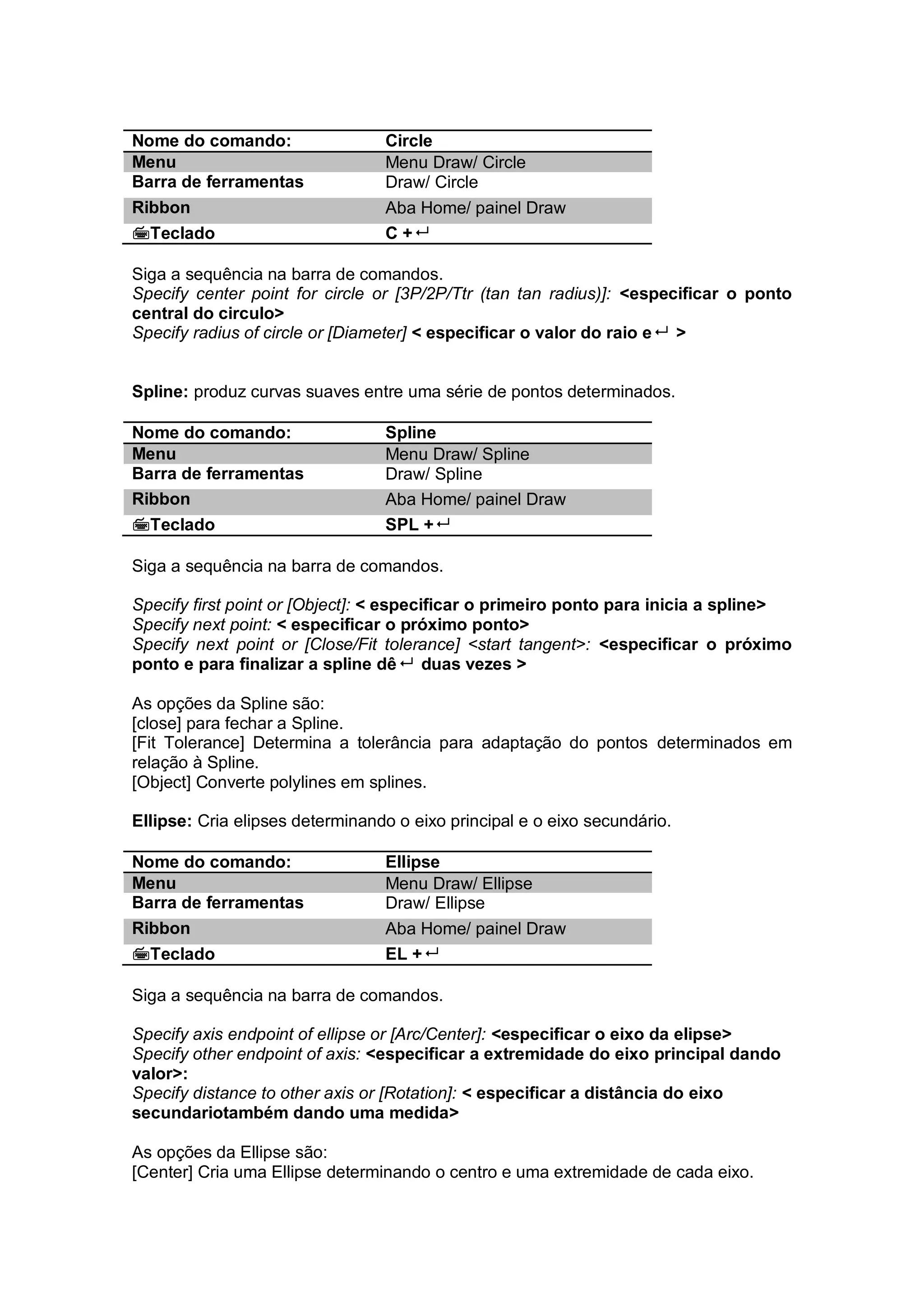

Circle: Cria circunferências.
Nome do comando: Circle
Menu Menu Draw/ Circle
Barra de ferramentas Draw/ Circle
Ribbon Aba Home/ painel Draw
Teclado C +
Siga a sequência na barra de comandos.
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: <especificar o ponto
central do circulo>
Specify radius of circle or [Diameter] < especificar o valor do raio e >
Spline: produz curvas suaves entre uma série de pontos determinados.
Nome do comando: Spline
Menu Menu Draw/ Spline
Barra de ferramentas Draw/ Spline
Ribbon Aba Home/ painel Draw
Teclado SPL +
Siga a sequência na barra de comandos.
Specify first point or [Object]: < especificar o primeiro ponto para inicia a spline>
Specify next point: < especificar o próximo ponto>
Specify next point or [Close/Fit tolerance] <start tangent>: <especificar o próximo
ponto e para finalizar a spline dê duas vezes >
As opções da Spline são:
[close] para fechar a Spline.
[Fit Tolerance] Determina a tolerância para adaptação do pontos determinados em
relação à Spline.
[Object] Converte polylines em splines.
Ellipse: Cria elipses determinando o eixo principal e o eixo secundário.
Nome do comando: Ellipse
Menu Menu Draw/ Ellipse
Barra de ferramentas Draw/ Ellipse
Ribbon Aba Home/ painel Draw
Teclado EL +
Siga a sequência na barra de comandos.
Specify axis endpoint of ellipse or [Arc/Center]: <especificar o eixo da elipse>
Specify other endpoint of axis: <especificar a extremidade do eixo principal dando
valor>:
Specify distance to other axis or [Rotation]: < especificar a distância do eixo
secundariotambém dando uma medida>
As opções da Ellipse são:
[Center] Cria uma Ellipse determinando o centro e uma extremidade de cada eixo.

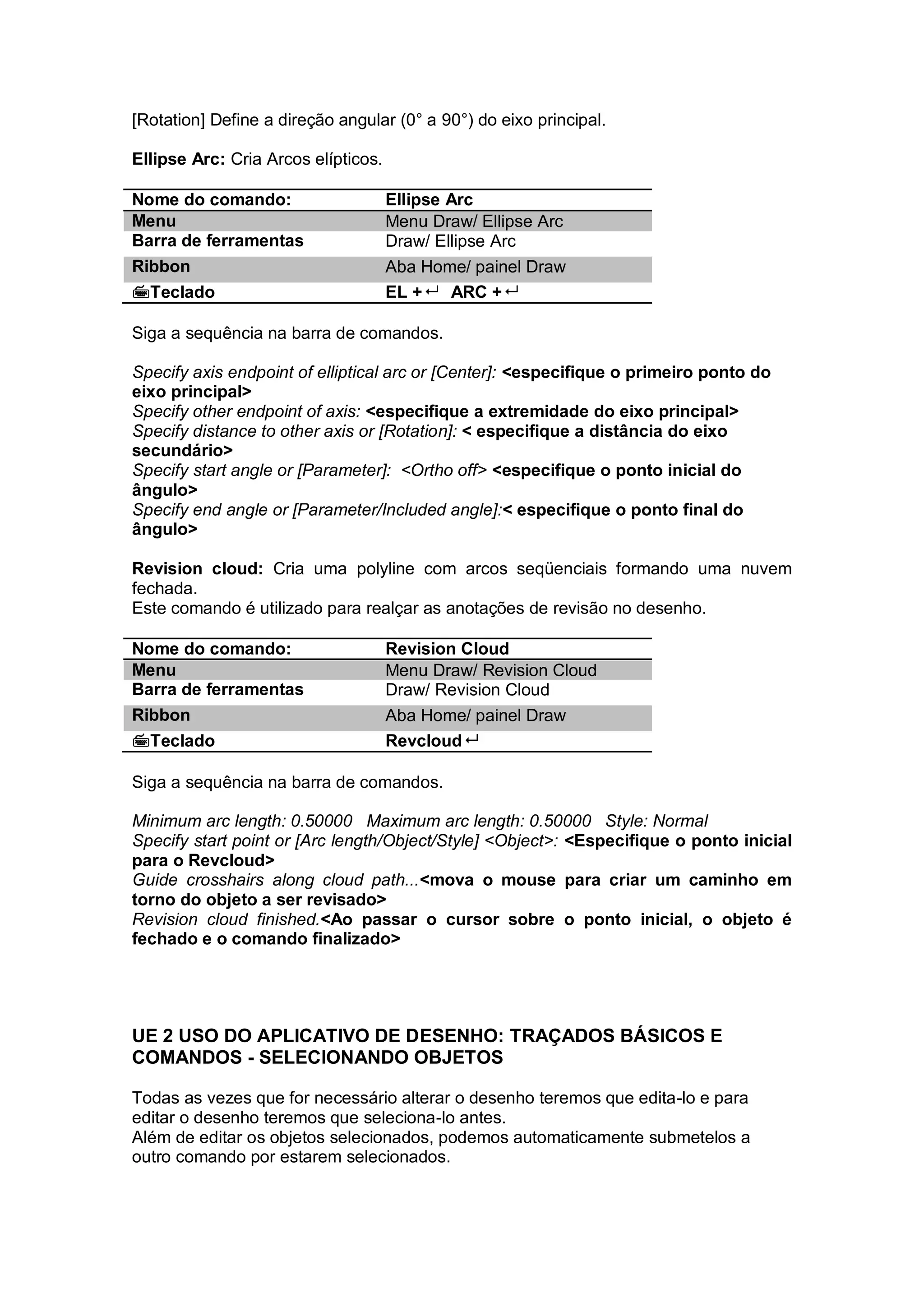

[Rotation] Define a direção angular (0° a 90°) do eixo principal.
Ellipse Arc: Cria Arcos elípticos.
Nome do comando: Ellipse Arc
Menu Menu Draw/ Ellipse Arc
Barra de ferramentas Draw/ Ellipse Arc
Ribbon Aba Home/ painel Draw
Teclado EL + ARC +
Siga a sequência na barra de comandos.
Specify axis endpoint of elliptical arc or [Center]: <especifique o primeiro ponto do
eixo principal>
Specify other endpoint of axis: <especifique a extremidade do eixo principal>
Specify distance to other axis or [Rotation]: < especifique a distância do eixo
secundário>
Specify start angle or [Parameter]: <Ortho off> <especifique o ponto inicial do
ângulo>
Specify end angle or [Parameter/Included angle]:< especifique o ponto final do
ângulo>
Revision cloud: Cria uma polyline com arcos seqüenciais formando uma nuvem
fechada.
Este comando é utilizado para realçar as anotações de revisão no desenho.
Nome do comando: Revision Cloud
Menu Menu Draw/ Revision Cloud
Barra de ferramentas Draw/ Revision Cloud
Ribbon Aba Home/ painel Draw
Teclado Revcloud
Siga a sequência na barra de comandos.
Minimum arc length: 0.50000 Maximum arc length: 0.50000 Style: Normal
Specify start point or [Arc length/Object/Style] <Object>: <Especifique o ponto inicial
para o Revcloud>
Guide crosshairs along cloud path...<mova o mouse para criar um caminho em
torno do objeto a ser revisado>
Revision cloud finished.<Ao passar o cursor sobre o ponto inicial, o objeto é
fechado e o comando finalizado>
UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E
COMANDOS - SELECIONANDO OBJETOS
Todas as vezes que for necessário alterar o desenho teremos que edita-lo e para
editar o desenho teremos que seleciona-lo antes.
Além de editar os objetos selecionados, podemos automaticamente submetelos a
outro comando por estarem selecionados.

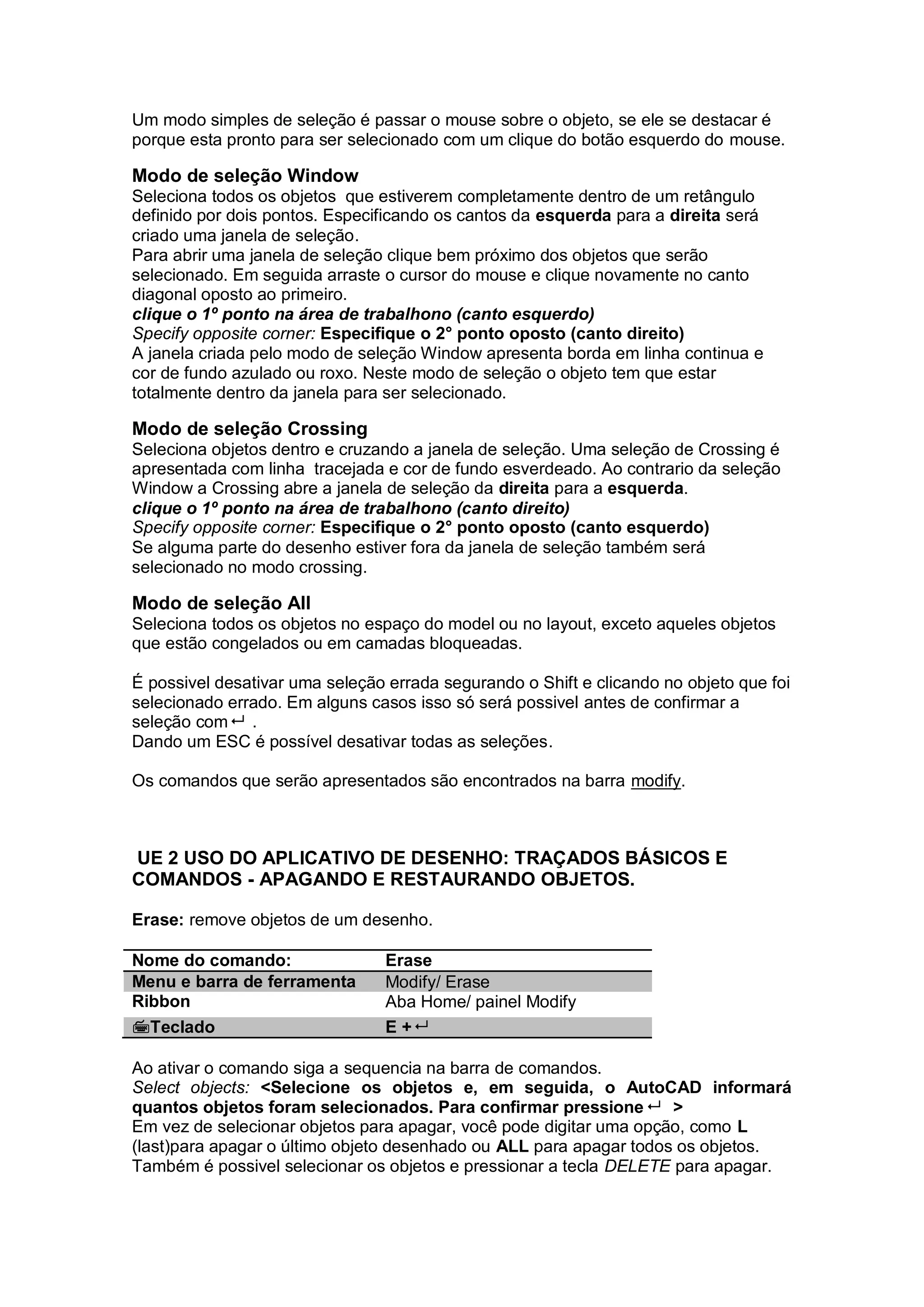

Um modo simples de seleção é passar o mouse sobre o objeto, se ele se destacar é
porque esta pronto para ser selecionado com um clique do botão esquerdo do mouse.
Modo de seleção Window
Seleciona todos os objetos que estiverem completamente dentro de um retângulo
definido por dois pontos. Especificando os cantos da esquerda para a direita será
criado uma janela de seleção.
Para abrir uma janela de seleção clique bem próximo dos objetos que serão
selecionado. Em seguida arraste o cursor do mouse e clique novamente no canto
diagonal oposto ao primeiro.
clique o 1º ponto na área de trabalhono (canto esquerdo)
Specify opposite corner: Especifique o 2° ponto oposto (canto direito)
A janela criada pelo modo de seleção Window apresenta borda em linha continua e
cor de fundo azulado ou roxo. Neste modo de seleção o objeto tem que estar
totalmente dentro da janela para ser selecionado.
Modo de seleção Crossing
Seleciona objetos dentro e cruzando a janela de seleção. Uma seleção de Crossing é
apresentada com linha tracejada e cor de fundo esverdeado. Ao contrario da seleção
Window a Crossing abre a janela de seleção da direita para a esquerda.
clique o 1º ponto na área de trabalhono (canto direito)
Specify opposite corner: Especifique o 2° ponto oposto (canto esquerdo)
Se alguma parte do desenho estiver fora da janela de seleção também será
selecionado no modo crossing.
Modo de seleção All
Seleciona todos os objetos no espaço do model ou no layout, exceto aqueles objetos
que estão congelados ou em camadas bloqueadas.
É possivel desativar uma seleção errada segurando o Shift e clicando no objeto que foi
selecionado errado. Em alguns casos isso só será possivel antes de confirmar a
seleção com .
Dando um ESC é possível desativar todas as seleções.
Os comandos que serão apresentados são encontrados na barra modify.
UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E
COMANDOS - APAGANDO E RESTAURANDO OBJETOS.
Erase: remove objetos de um desenho.
Nome do comando: Erase
Menu e barra de ferramenta Modify/ Erase
Ribbon Aba Home/ painel Modify
Teclado E +
Ao ativar o comando siga a sequencia na barra de comandos.
Select objects: <Selecione os objetos e, em seguida, o AutoCAD informará
quantos objetos foram selecionados. Para confirmar pressione  >
Em vez de selecionar objetos para apagar, você pode digitar uma opção, como L
(last)para apagar o último objeto desenhado ou ALL para apagar todos os objetos.
Também é possivel selecionar os objetos e pressionar a tecla DELETE para apagar.

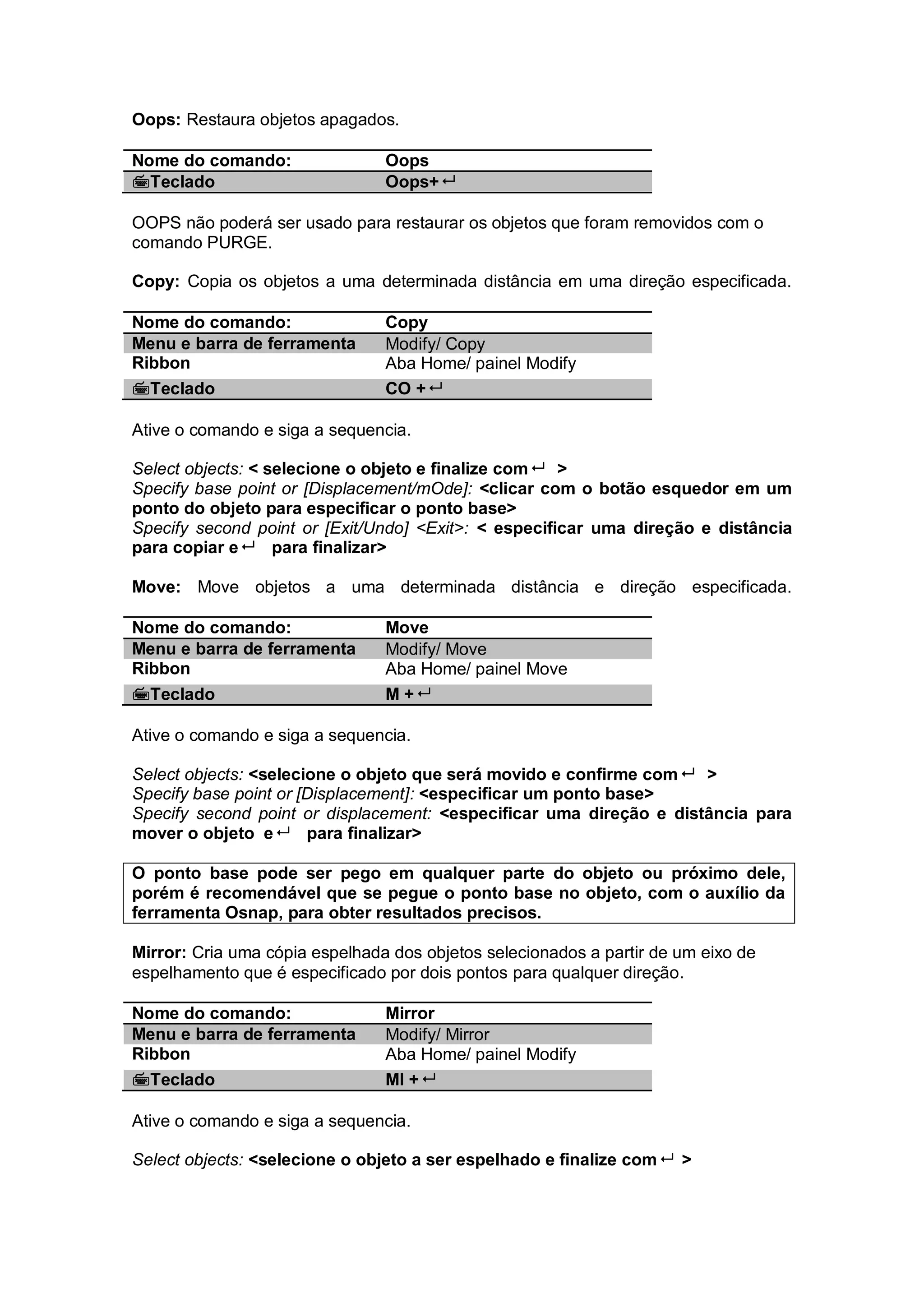

Oops: Restaura objetos apagados.
Nome do comando: Oops
Teclado Oops+
OOPS não poderá ser usado para restaurar os objetos que foram removidos com o
comando PURGE.
Copy: Copia os objetos a uma determinada distância em uma direção especificada.
Nome do comando: Copy
Menu e barra de ferramenta Modify/ Copy
Ribbon Aba Home/ painel Modify
Teclado CO +
Ative o comando e siga a sequencia.
Select objects: < selecione o objeto e finalize com >
Specify base point or [Displacement/mOde]: <clicar com o botão esquedor em um
ponto do objeto para especificar o ponto base>
Specify second point or [Exit/Undo] <Exit>: < especificar uma direção e distância
para copiar e para finalizar>
Move: Move objetos a uma determinada distância e direção especificada.
Nome do comando: Move
Menu e barra de ferramenta Modify/ Move
Ribbon Aba Home/ painel Move
Teclado M +
Ative o comando e siga a sequencia.
Select objects: <selecione o objeto que será movido e confirme com >
Specify base point or [Displacement]: <especificar um ponto base>
Specify second point or displacement: <especificar uma direção e distância para
mover o objeto e para finalizar>
O ponto base pode ser pego em qualquer parte do objeto ou próximo dele,
porém é recomendável que se pegue o ponto base no objeto, com o auxílio da
ferramenta Osnap, para obter resultados precisos.
Mirror: Cria uma cópia espelhada dos objetos selecionados a partir de um eixo de
espelhamento que é especificado por dois pontos para qualquer direção.
Nome do comando: Mirror
Menu e barra de ferramenta Modify/ Mirror
Ribbon Aba Home/ painel Modify
Teclado MI +
Ative o comando e siga a sequencia.
Select objects: <selecione o objeto a ser espelhado e finalize com >

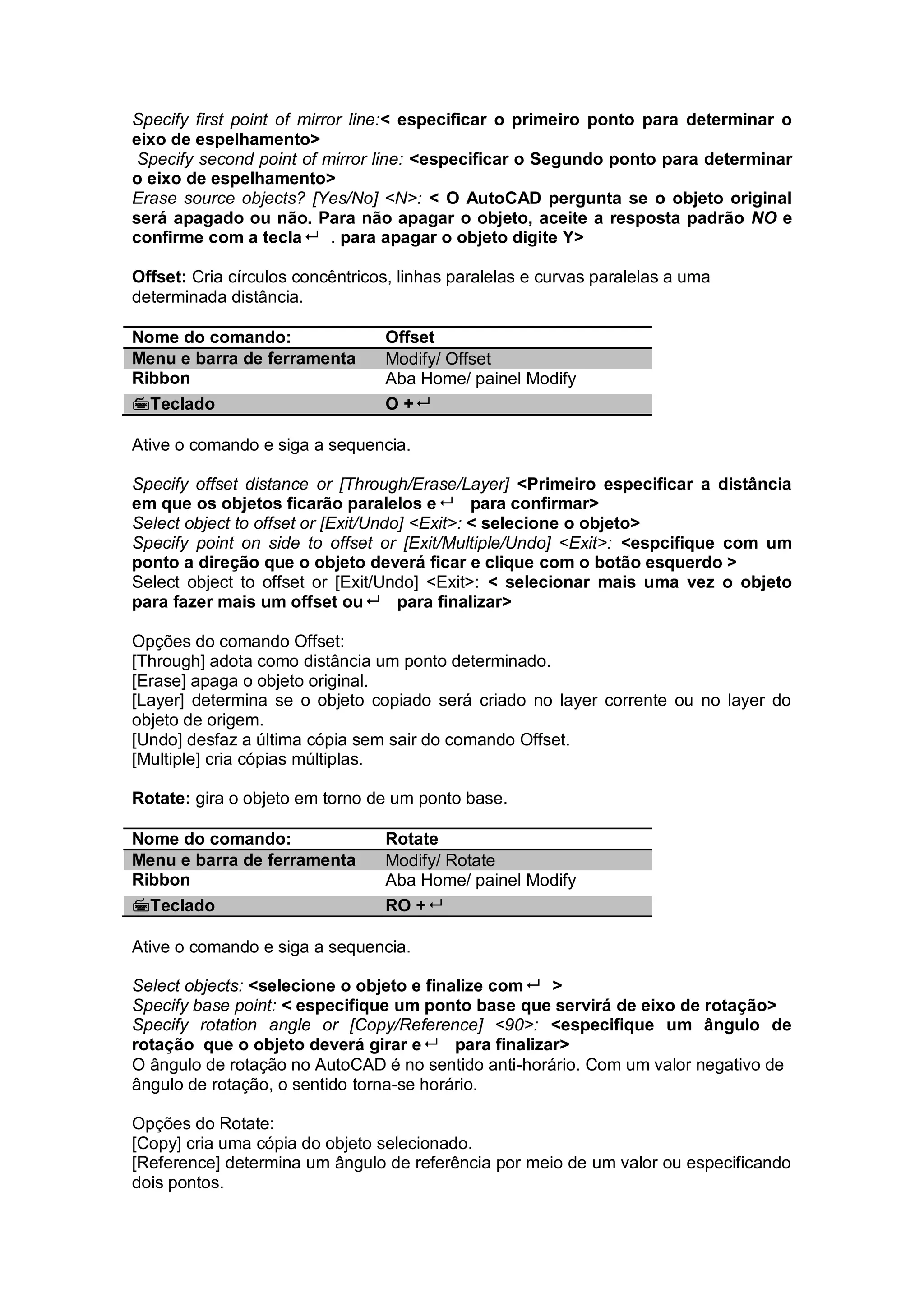

Specify first point of mirror line:< especificar o primeiro ponto para determinar o
eixo de espelhamento>
Specify second point of mirror line: <especificar o Segundo ponto para determinar
o eixo de espelhamento>
Erase source objects? [Yes/No] <N>: < O AutoCAD pergunta se o objeto original
será apagado ou não. Para não apagar o objeto, aceite a resposta padrão NO e
confirme com a tecla . para apagar o objeto digite Y>
Offset: Cria círculos concêntricos, linhas paralelas e curvas paralelas a uma
determinada distância.
Nome do comando: Offset
Menu e barra de ferramenta Modify/ Offset
Ribbon Aba Home/ painel Modify
Teclado O +
Ative o comando e siga a sequencia.
Specify offset distance or [Through/Erase/Layer] <Primeiro especificar a distância
em que os objetos ficarão paralelos e para confirmar>
Select object to offset or [Exit/Undo] <Exit>: < selecione o objeto>
Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: <espcifique com um
ponto a direção que o objeto deverá ficar e clique com o botão esquerdo >
Select object to offset or [Exit/Undo] <Exit>: < selecionar mais uma vez o objeto
para fazer mais um offset ou para finalizar>
Opções do comando Offset:
[Through] adota como distância um ponto determinado.
[Erase] apaga o objeto original.
[Layer] determina se o objeto copiado será criado no layer corrente ou no layer do
objeto de origem.
[Undo] desfaz a última cópia sem sair do comando Offset.
[Multiple] cria cópias múltiplas.
Rotate: gira o objeto em torno de um ponto base.
Nome do comando: Rotate
Menu e barra de ferramenta Modify/ Rotate
Ribbon Aba Home/ painel Modify
Teclado RO +
Ative o comando e siga a sequencia.
Select objects: <selecione o objeto e finalize com >
Specify base point: < especifique um ponto base que servirá de eixo de rotação>
Specify rotation angle or [Copy/Reference] <90>: <especifique um ângulo de
rotação que o objeto deverá girar e para finalizar>
O ângulo de rotação no AutoCAD é no sentido anti-horário. Com um valor negativo de
ângulo de rotação, o sentido torna-se horário.
Opções do Rotate:
[Copy] cria uma cópia do objeto selecionado.
[Reference] determina um ângulo de referência por meio de um valor ou especificando
dois pontos.

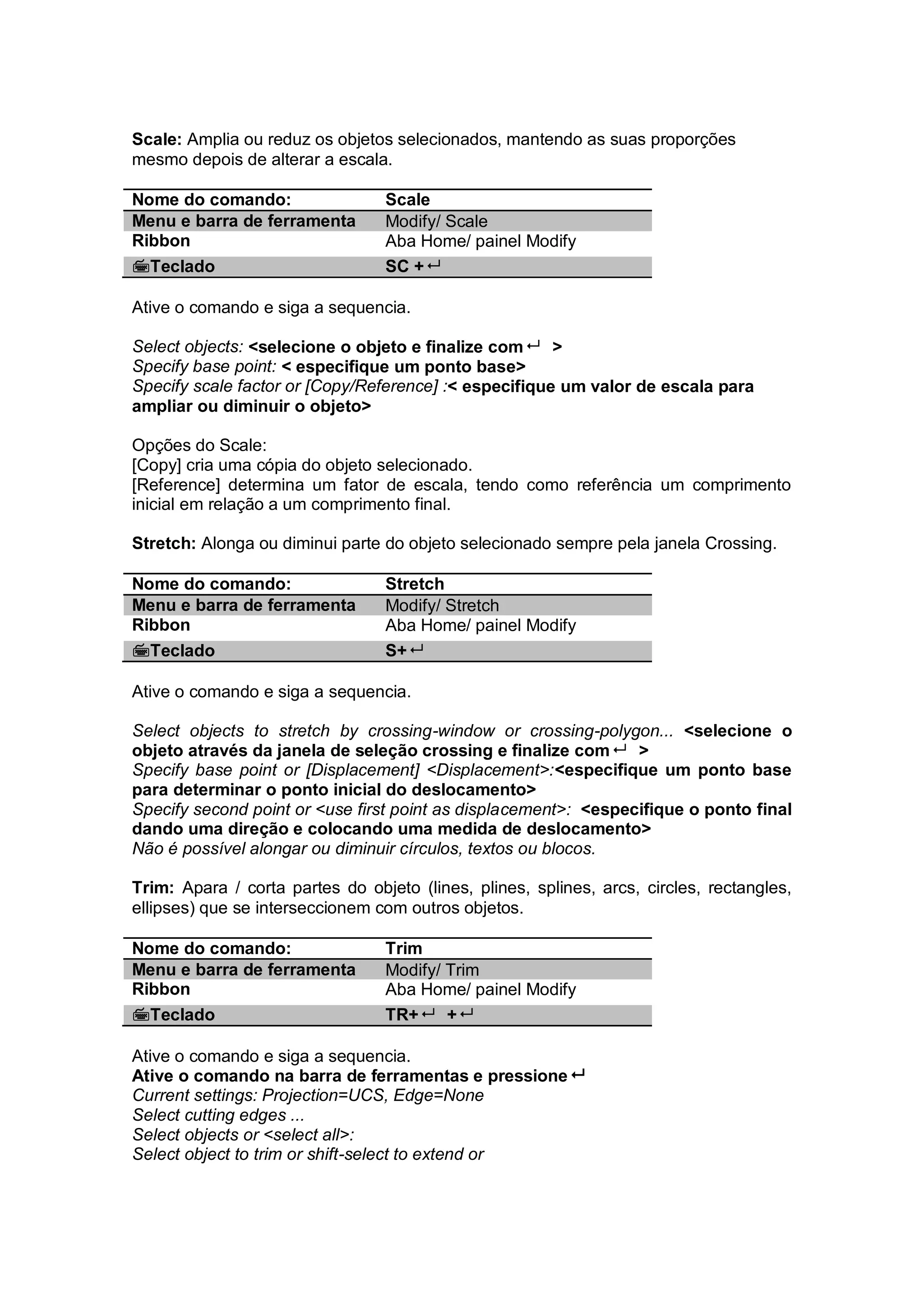

Scale: Amplia ou reduz os objetos selecionados, mantendo as suas proporções
mesmo depois de alterar a escala.
Nome do comando: Scale
Menu e barra de ferramenta Modify/ Scale
Ribbon Aba Home/ painel Modify
Teclado SC +
Ative o comando e siga a sequencia.
Select objects: <selecione o objeto e finalize com >
Specify base point: < especifique um ponto base>
Specify scale factor or [Copy/Reference] :< especifique um valor de escala para
ampliar ou diminuir o objeto>
Opções do Scale:
[Copy] cria uma cópia do objeto selecionado.
[Reference] determina um fator de escala, tendo como referência um comprimento
inicial em relação a um comprimento final.
Stretch: Alonga ou diminui parte do objeto selecionado sempre pela janela Crossing.
Nome do comando: Stretch
Menu e barra de ferramenta Modify/ Stretch
Ribbon Aba Home/ painel Modify
Teclado S+
Ative o comando e siga a sequencia.
Select objects to stretch by crossing-window or crossing-polygon... <selecione o
objeto através da janela de seleção crossing e finalize com >
Specify base point or [Displacement] <Displacement>:<especifique um ponto base
para determinar o ponto inicial do deslocamento>
Specify second point or <use first point as displacement>: <especifique o ponto final
dando uma direção e colocando uma medida de deslocamento>
Não é possível alongar ou diminuir círculos, textos ou blocos.
Trim: Apara / corta partes do objeto (lines, plines, splines, arcs, circles, rectangles,
ellipses) que se interseccionem com outros objetos.
Nome do comando: Trim
Menu e barra de ferramenta Modify/ Trim
Ribbon Aba Home/ painel Modify
Teclado TR+ +
Ative o comando e siga a sequencia.
Ative o comando na barra de ferramentas e pressione 
Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects or <select all>:
Select object to trim or shift-select to extend or

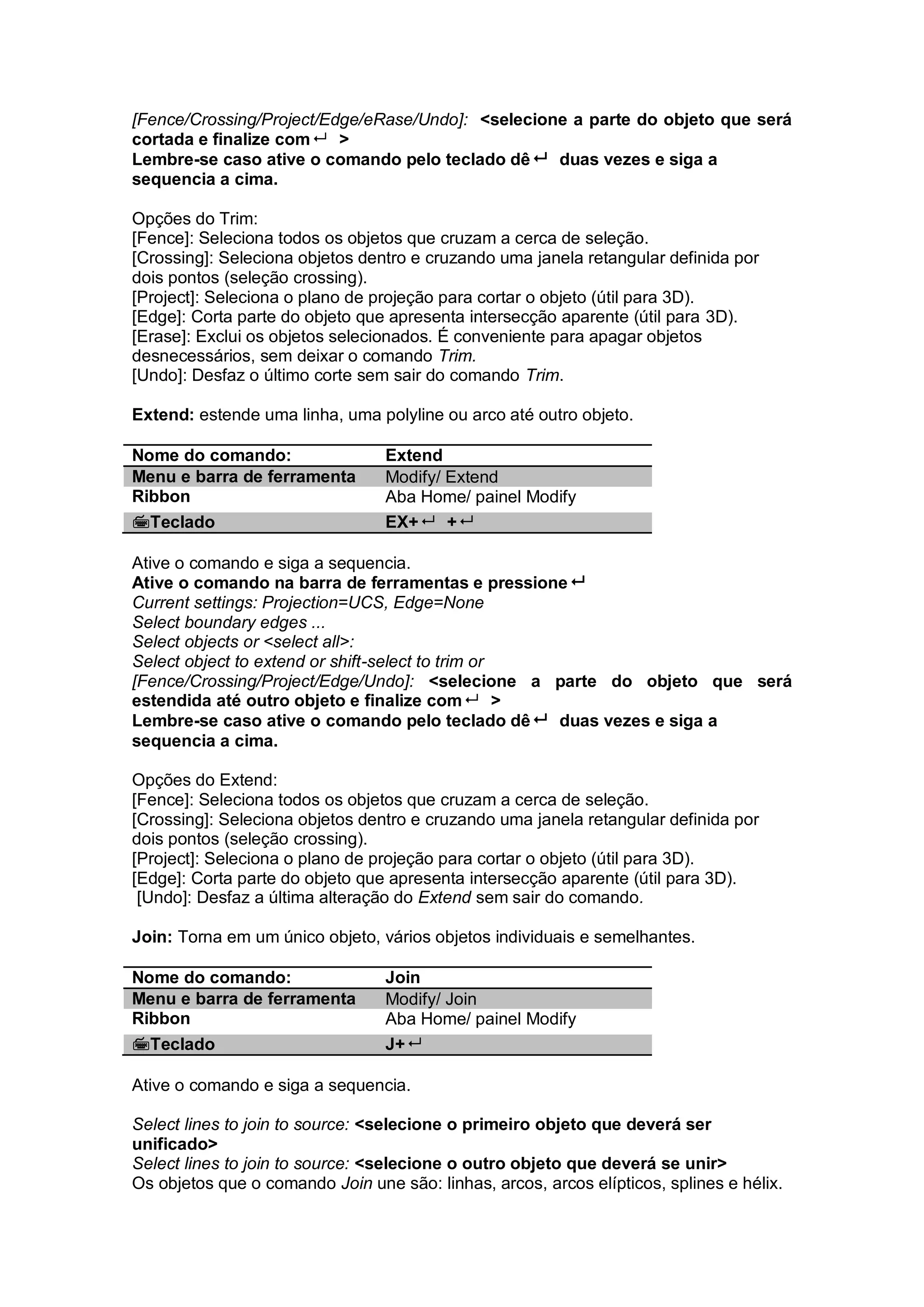

[Fence/Crossing/Project/Edge/eRase/Undo]: <selecione a parte do objeto que será
cortada e finalize com >
Lembre-se caso ative o comando pelo teclado dê duas vezes e siga a
sequencia a cima.
Opções do Trim:
[Fence]: Seleciona todos os objetos que cruzam a cerca de seleção.
[Crossing]: Seleciona objetos dentro e cruzando uma janela retangular definida por
dois pontos (seleção crossing).
[Project]: Seleciona o plano de projeção para cortar o objeto (útil para 3D).
[Edge]: Corta parte do objeto que apresenta intersecção aparente (útil para 3D).
[Erase]: Exclui os objetos selecionados. É conveniente para apagar objetos
desnecessários, sem deixar o comando Trim.
[Undo]: Desfaz o último corte sem sair do comando Trim.
Extend: estende uma linha, uma polyline ou arco até outro objeto.
Nome do comando: Extend
Menu e barra de ferramenta Modify/ Extend
Ribbon Aba Home/ painel Modify
Teclado EX+ +
Ative o comando e siga a sequencia.
Ative o comando na barra de ferramentas e pressione 
Current settings: Projection=UCS, Edge=None
Select boundary edges ...
Select objects or <select all>:
Select object to extend or shift-select to trim or
[Fence/Crossing/Project/Edge/Undo]: <selecione a parte do objeto que será
estendida até outro objeto e finalize com >
Lembre-se caso ative o comando pelo teclado dê duas vezes e siga a
sequencia a cima.
Opções do Extend:
[Fence]: Seleciona todos os objetos que cruzam a cerca de seleção.
[Crossing]: Seleciona objetos dentro e cruzando uma janela retangular definida por
dois pontos (seleção crossing).
[Project]: Seleciona o plano de projeção para cortar o objeto (útil para 3D).
[Edge]: Corta parte do objeto que apresenta intersecção aparente (útil para 3D).
[Undo]: Desfaz a última alteração do Extend sem sair do comando.
Join: Torna em um único objeto, vários objetos individuais e semelhantes.
Nome do comando: Join
Menu e barra de ferramenta Modify/ Join
Ribbon Aba Home/ painel Modify
Teclado J+
Ative o comando e siga a sequencia.
Select lines to join to source: <selecione o primeiro objeto que deverá ser
unificado>
Select lines to join to source: <selecione o outro objeto que deverá se unir>
Os objetos que o comando Join une são: linhas, arcos, arcos elípticos, splines e hélix.

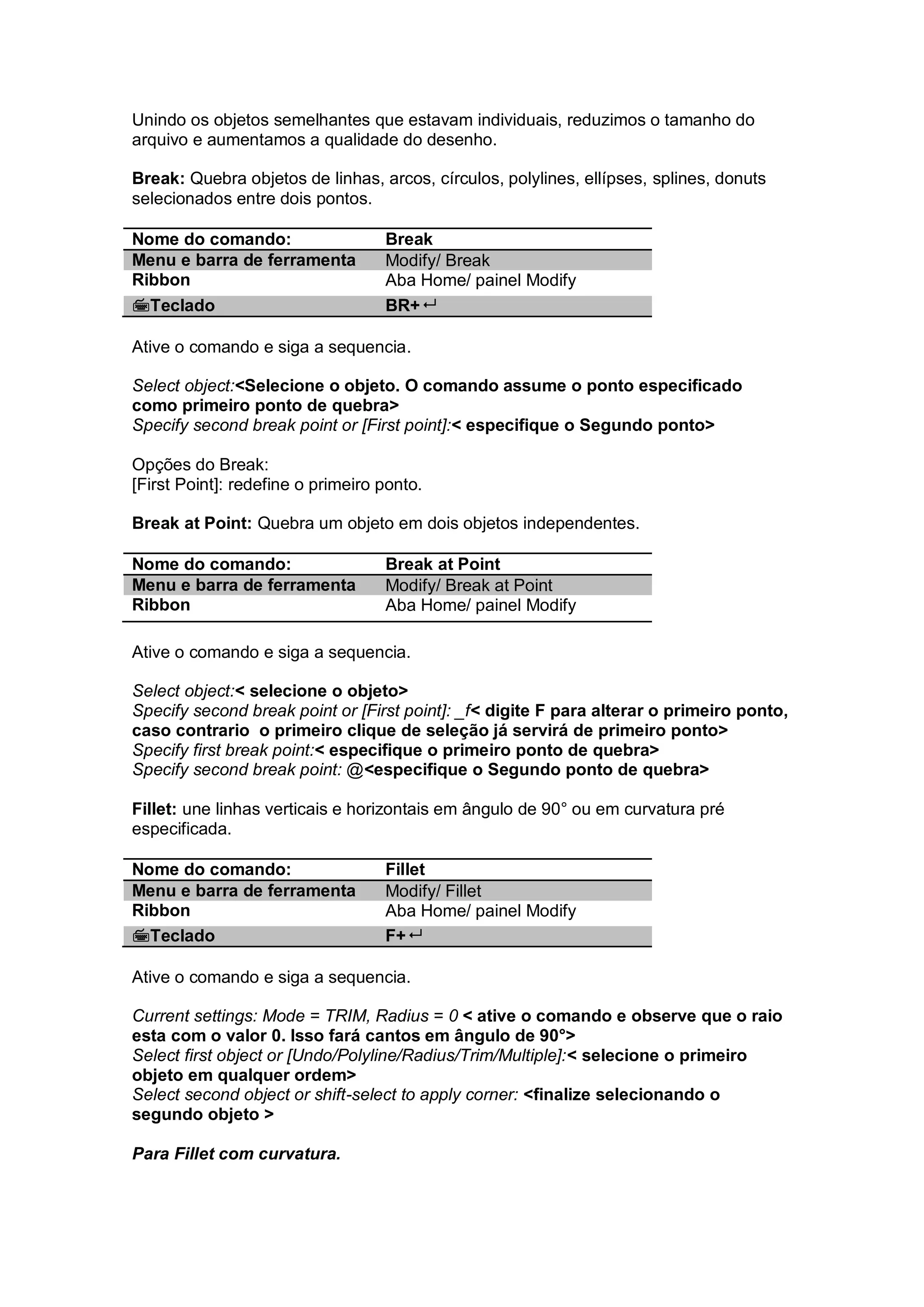

Unindo os objetos semelhantes que estavam individuais, reduzimos o tamanho do
arquivo e aumentamos a qualidade do desenho.
Break: Quebra objetos de linhas, arcos, círculos, polylines, ellípses, splines, donuts
selecionados entre dois pontos.
Nome do comando: Break
Menu e barra de ferramenta Modify/ Break
Ribbon Aba Home/ painel Modify
Teclado BR+
Ative o comando e siga a sequencia.
Select object:<Selecione o objeto. O comando assume o ponto especificado
como primeiro ponto de quebra>
Specify second break point or [First point]:< especifique o Segundo ponto>
Opções do Break:
[First Point]: redefine o primeiro ponto.
Break at Point: Quebra um objeto em dois objetos independentes.
Nome do comando: Break at Point
Menu e barra de ferramenta Modify/ Break at Point
Ribbon Aba Home/ painel Modify
Ative o comando e siga a sequencia.
Select object:< selecione o objeto>
Specify second break point or [First point]: _f< digite F para alterar o primeiro ponto,
caso contrario o primeiro clique de seleção já servirá de primeiro ponto>
Specify first break point:< especifique o primeiro ponto de quebra>
Specify second break point: @<especifique o Segundo ponto de quebra>
Fillet: une linhas verticais e horizontais em ângulo de 90° ou em curvatura pré
especificada.
Nome do comando: Fillet
Menu e barra de ferramenta Modify/ Fillet
Ribbon Aba Home/ painel Modify
Teclado F+
Ative o comando e siga a sequencia.
Current settings: Mode = TRIM, Radius = 0 < ative o comando e observe que o raio
esta com o valor 0. Isso fará cantos em ângulo de 90°>
Select first object or [Undo/Polyline/Radius/Trim/Multiple]:< selecione o primeiro
objeto em qualquer ordem>
Select second object or shift-select to apply corner: <finalize selecionando o
segundo objeto >
Para Fillet com curvatura.

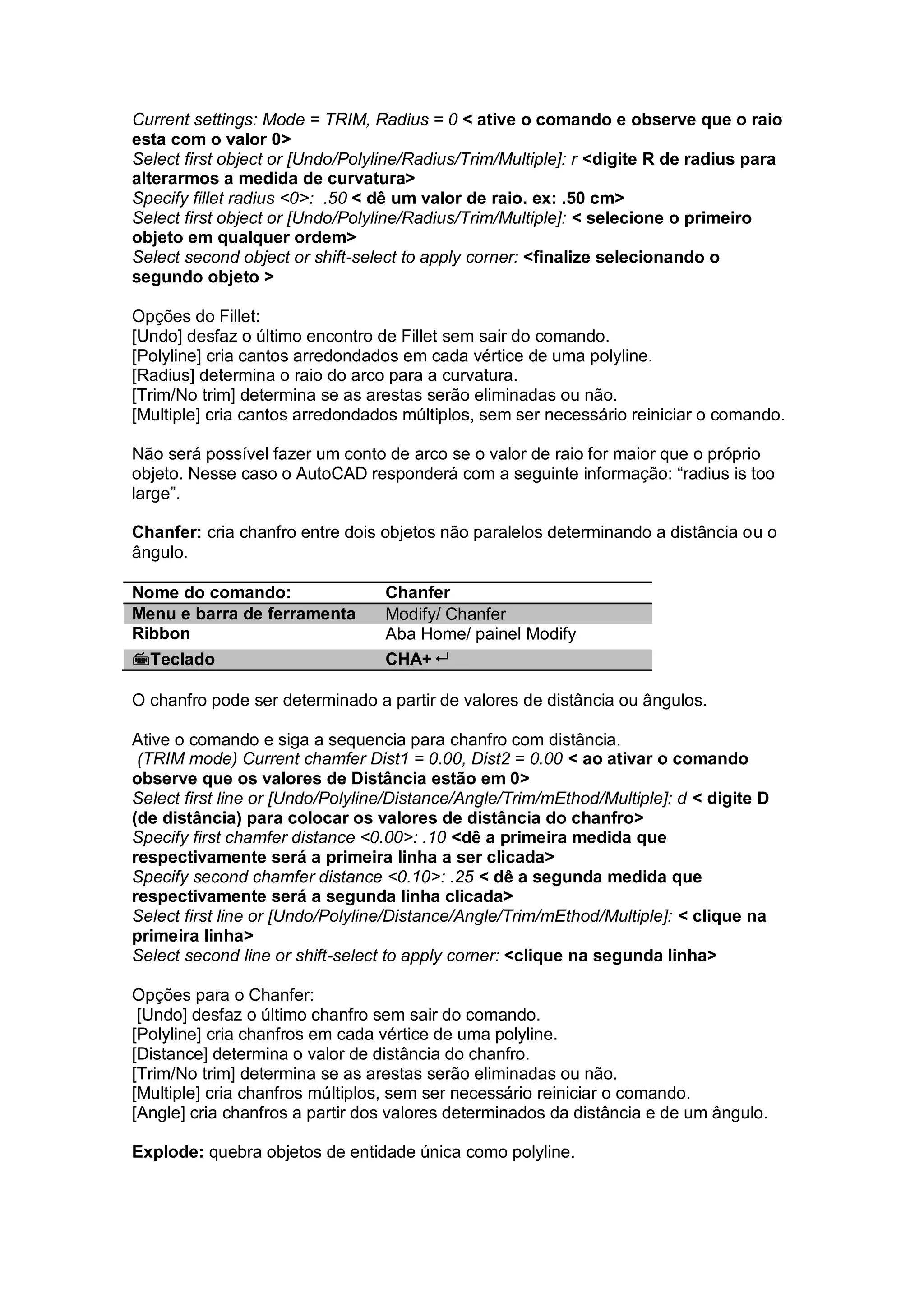

Current settings: Mode = TRIM, Radius = 0 < ative o comando e observe que o raio
esta com o valor 0>
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: r <digite R de radius para
alterarmos a medida de curvatura>
Specify fillet radius <0>: .50 < dê um valor de raio. ex: .50 cm>
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: < selecione o primeiro
objeto em qualquer ordem>
Select second object or shift-select to apply corner: <finalize selecionando o
segundo objeto >
Opções do Fillet:
[Undo] desfaz o último encontro de Fillet sem sair do comando.
[Polyline] cria cantos arredondados em cada vértice de uma polyline.
[Radius] determina o raio do arco para a curvatura.
[Trim/No trim] determina se as arestas serão eliminadas ou não.
[Multiple] cria cantos arredondados múltiplos, sem ser necessário reiniciar o comando.
Não será possível fazer um conto de arco se o valor de raio for maior que o próprio
objeto. Nesse caso o AutoCAD responderá com a seguinte informação: “radius is too
large”.
Chanfer: cria chanfro entre dois objetos não paralelos determinando a distância ou o
ângulo.
Nome do comando: Chanfer
Menu e barra de ferramenta Modify/ Chanfer
Ribbon Aba Home/ painel Modify
Teclado CHA+
O chanfro pode ser determinado a partir de valores de distância ou ângulos.
Ative o comando e siga a sequencia para chanfro com distância.
(TRIM mode) Current chamfer Dist1 = 0.00, Dist2 = 0.00 < ao ativar o comando
observe que os valores de Distância estão em 0>
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: d < digite D
(de distância) para colocar os valores de distância do chanfro>
Specify first chamfer distance <0.00>: .10 <dê a primeira medida que
respectivamente será a primeira linha a ser clicada>
Specify second chamfer distance <0.10>: .25 < dê a segunda medida que
respectivamente será a segunda linha clicada>
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: < clique na
primeira linha>
Select second line or shift-select to apply corner: <clique na segunda linha>
Opções para o Chanfer:
[Undo] desfaz o último chanfro sem sair do comando.
[Polyline] cria chanfros em cada vértice de uma polyline.
[Distance] determina o valor de distância do chanfro.
[Trim/No trim] determina se as arestas serão eliminadas ou não.
[Multiple] cria chanfros múltiplos, sem ser necessário reiniciar o comando.
[Angle] cria chanfros a partir dos valores determinados da distância e de um ângulo.
Explode: quebra objetos de entidade única como polyline.

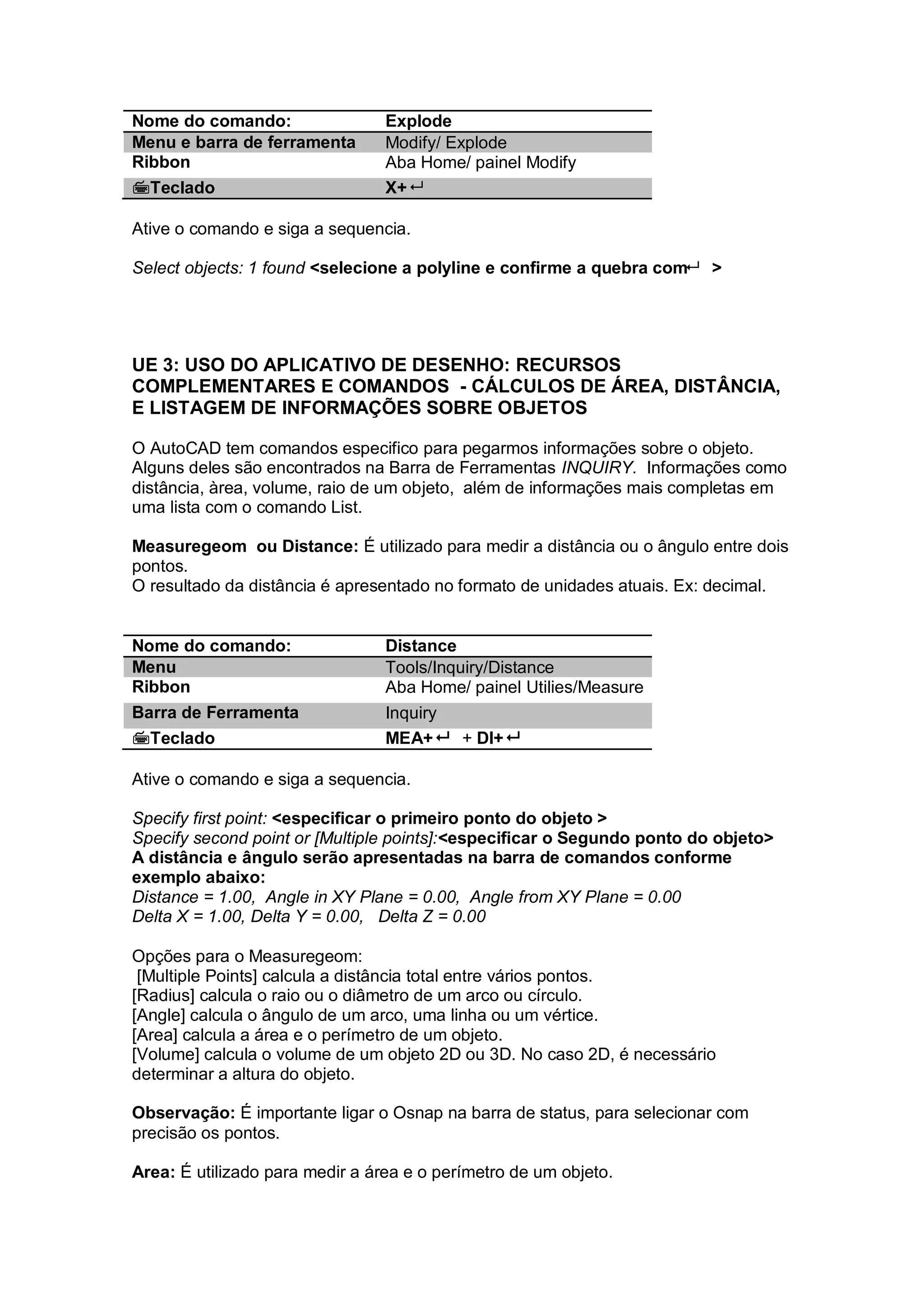

Nome do comando: Explode
Menu e barra de ferramenta Modify/ Explode
Ribbon Aba Home/ painel Modify
Teclado X+
Ative o comando e siga a sequencia.
Select objects: 1 found <selecione a polyline e confirme a quebra com >
UE 3: USO DO APLICATIVO DE DESENHO: RECURSOS
COMPLEMENTARES E COMANDOS - CÁLCULOS DE ÁREA, DISTÂNCIA,
E LISTAGEM DE INFORMAÇÕES SOBRE OBJETOS
O AutoCAD tem comandos especifico para pegarmos informações sobre o objeto.
Alguns deles são encontrados na Barra de Ferramentas INQUIRY. Informações como
distância, àrea, volume, raio de um objeto, além de informações mais completas em
uma lista com o comando List.
Measuregeom ou Distance: É utilizado para medir a distância ou o ângulo entre dois
pontos.
O resultado da distância é apresentado no formato de unidades atuais. Ex: decimal.
Nome do comando: Distance
Menu Tools/Inquiry/Distance
Ribbon Aba Home/ painel Utilies/Measure
Barra de Ferramenta Inquiry
Teclado MEA+ + DI+
Ative o comando e siga a sequencia.
Specify first point: <especificar o primeiro ponto do objeto >
Specify second point or [Multiple points]:<especificar o Segundo ponto do objeto>
A distância e ângulo serão apresentadas na barra de comandos conforme
exemplo abaixo:
Distance = 1.00, Angle in XY Plane = 0.00, Angle from XY Plane = 0.00
Delta X = 1.00, Delta Y = 0.00, Delta Z = 0.00
Opções para o Measuregeom:
[Multiple Points] calcula a distância total entre vários pontos.
[Radius] calcula o raio ou o diâmetro de um arco ou círculo.
[Angle] calcula o ângulo de um arco, uma linha ou um vértice.
[Area] calcula a área e o perímetro de um objeto.
[Volume] calcula o volume de um objeto 2D ou 3D. No caso 2D, é necessário
determinar a altura do objeto.
Observação: É importante ligar o Osnap na barra de status, para selecionar com
precisão os pontos.
Area: É utilizado para medir a área e o perímetro de um objeto.

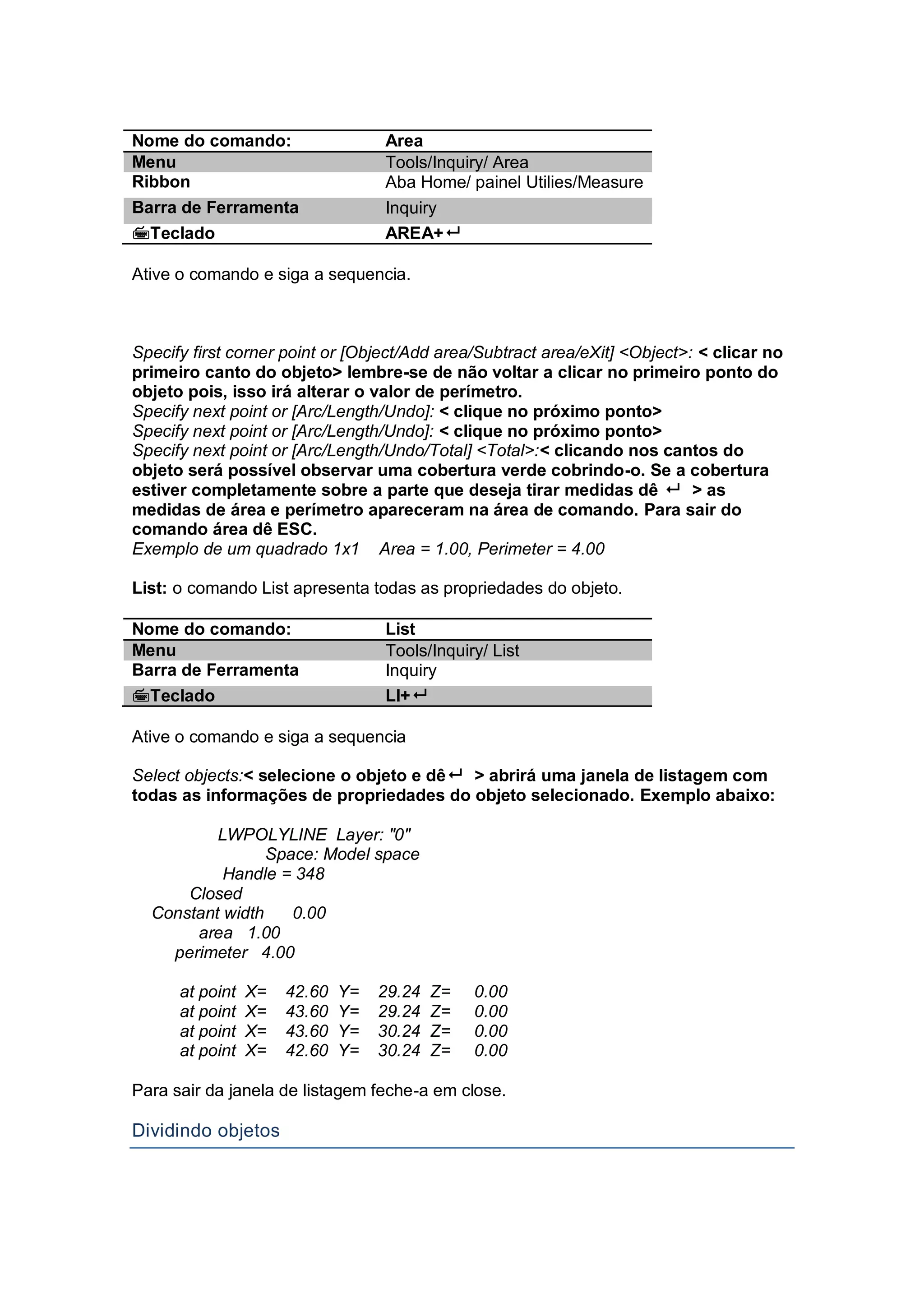

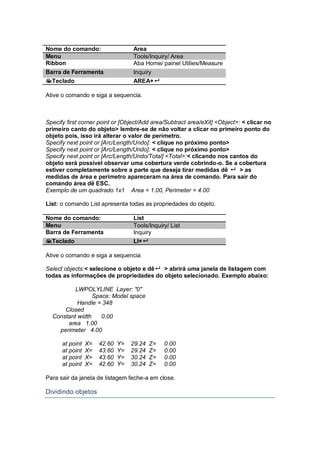

Nome do comando: Area
Menu Tools/Inquiry/ Area
Ribbon Aba Home/ painel Utilies/Measure
Barra de Ferramenta Inquiry
Teclado AREA+
Ative o comando e siga a sequencia.
Specify first corner point or [Object/Add area/Subtract area/eXit] <Object>: < clicar no
primeiro canto do objeto> lembre-se de não voltar a clicar no primeiro ponto do
objeto pois, isso irá alterar o valor de perímetro.
Specify next point or [Arc/Length/Undo]: < clique no próximo ponto>
Specify next point or [Arc/Length/Undo]: < clique no próximo ponto>
Specify next point or [Arc/Length/Undo/Total] <Total>:< clicando nos cantos do
objeto será possível observar uma cobertura verde cobrindo-o. Se a cobertura
estiver completamente sobre a parte que deseja tirar medidas dê  > as
medidas de área e perímetro apareceram na área de comando. Para sair do
comando área dê ESC.
Exemplo de um quadrado 1x1 Area = 1.00, Perimeter = 4.00
List: o comando List apresenta todas as propriedades do objeto.
Nome do comando: List
Menu Tools/Inquiry/ List
Barra de Ferramenta Inquiry
Teclado LI+
Ative o comando e siga a sequencia
Select objects:< selecione o objeto e dê > abrirá uma janela de listagem com
todas as informações de propriedades do objeto selecionado. Exemplo abaixo:
LWPOLYLINE Layer: "0"
Space: Model space
Handle = 348
Closed
Constant width 0.00
area 1.00
perimeter 4.00
at point X= 42.60 Y= 29.24 Z= 0.00
at point X= 43.60 Y= 29.24 Z= 0.00
at point X= 43.60 Y= 30.24 Z= 0.00
at point X= 42.60 Y= 30.24 Z= 0.00
Para sair da janela de listagem feche-a em close.
Dividindo objetos

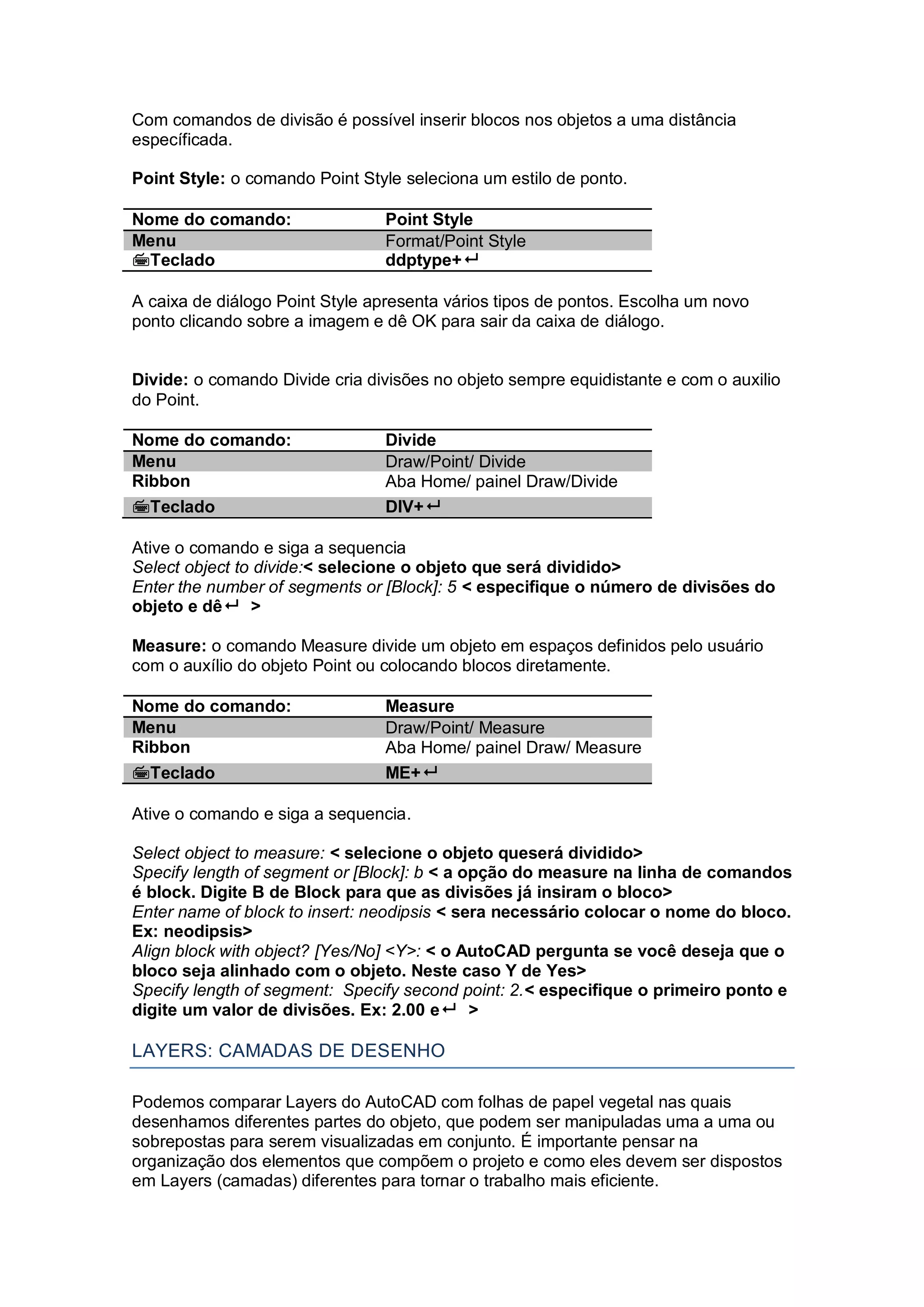

Com comandos de divisão é possível inserir blocos nos objetos a uma distância
específicada.
Point Style: o comando Point Style seleciona um estilo de ponto.
Nome do comando: Point Style
Menu Format/Point Style
Teclado ddptype+
A caixa de diálogo Point Style apresenta vários tipos de pontos. Escolha um novo
ponto clicando sobre a imagem e dê OK para sair da caixa de diálogo.
Divide: o comando Divide cria divisões no objeto sempre equidistante e com o auxilio
do Point.
Nome do comando: Divide
Menu Draw/Point/ Divide
Ribbon Aba Home/ painel Draw/Divide
Teclado DIV+
Ative o comando e siga a sequencia
Select object to divide:< selecione o objeto que será dividido>
Enter the number of segments or [Block]: 5 < especifique o número de divisões do
objeto e dê >
Measure: o comando Measure divide um objeto em espaços definidos pelo usuário
com o auxílio do objeto Point ou colocando blocos diretamente.
Nome do comando: Measure
Menu Draw/Point/ Measure
Ribbon Aba Home/ painel Draw/ Measure
Teclado ME+
Ative o comando e siga a sequencia.
Select object to measure: < selecione o objeto queserá dividido>
Specify length of segment or [Block]: b < a opção do measure na linha de comandos
é block. Digite B de Block para que as divisões já insiram o bloco>
Enter name of block to insert: neodipsis < sera necessário colocar o nome do bloco.
Ex: neodipsis>
Align block with object? [Yes/No] <Y>: < o AutoCAD pergunta se você deseja que o
bloco seja alinhado com o objeto. Neste caso Y de Yes>
Specify length of segment: Specify second point: 2.< especifique o primeiro ponto e
digite um valor de divisões. Ex: 2.00 e >
LAYERS: CAMADAS DE DESENHO
Podemos comparar Layers do AutoCAD com folhas de papel vegetal nas quais
desenhamos diferentes partes do objeto, que podem ser manipuladas uma a uma ou
sobrepostas para serem visualizadas em conjunto. É importante pensar na
organização dos elementos que compõem o projeto e como eles devem ser dispostos
em Layers (camadas) diferentes para tornar o trabalho mais eficiente.

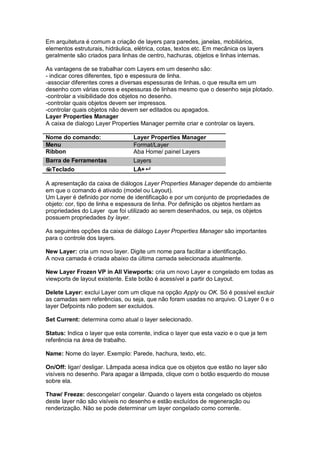

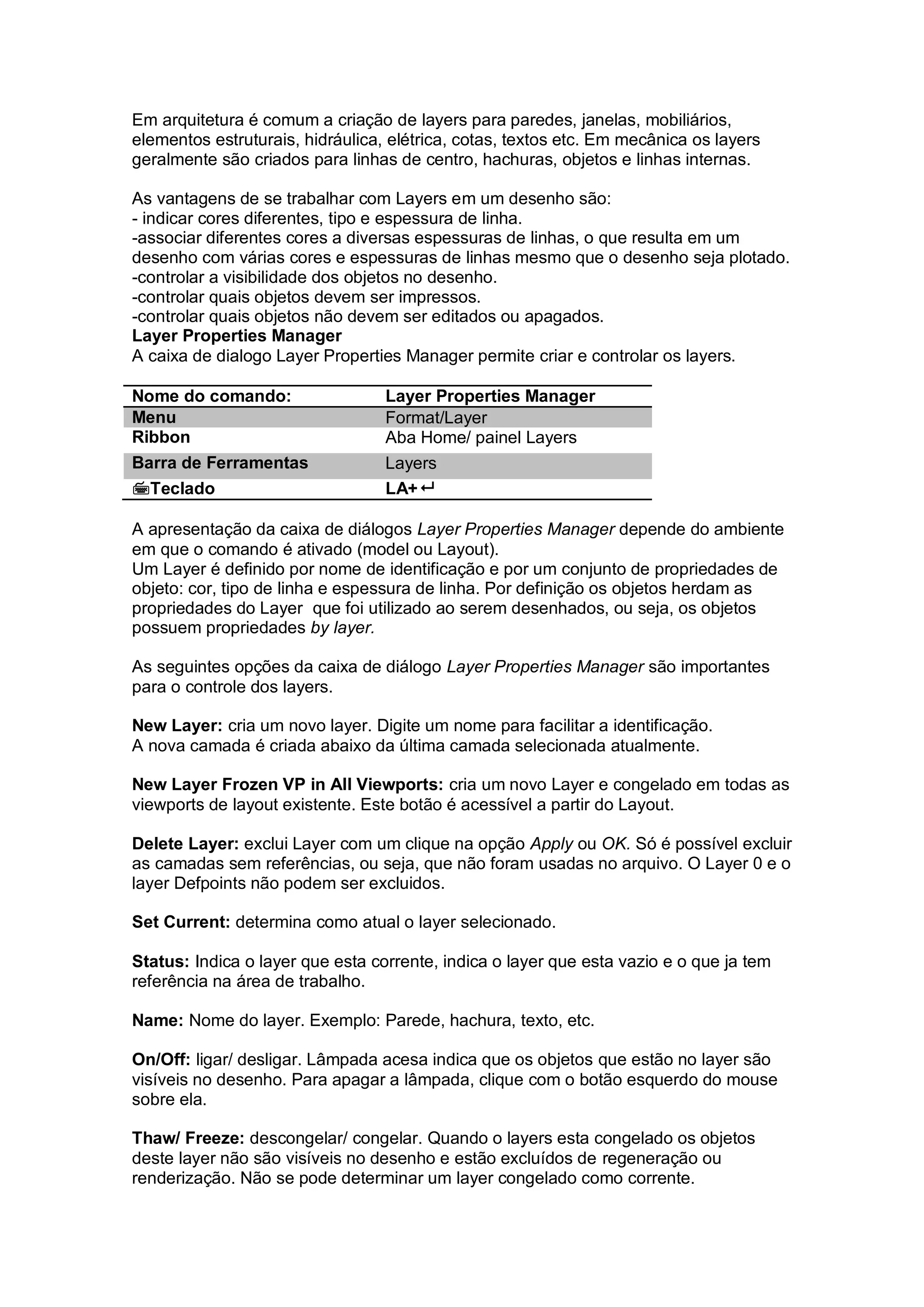

Em arquitetura é comum a criação de layers para paredes, janelas, mobiliários,
elementos estruturais, hidráulica, elétrica, cotas, textos etc. Em mecânica os layers
geralmente são criados para linhas de centro, hachuras, objetos e linhas internas.
As vantagens de se trabalhar com Layers em um desenho são:
- indicar cores diferentes, tipo e espessura de linha.
-associar diferentes cores a diversas espessuras de linhas, o que resulta em um
desenho com várias cores e espessuras de linhas mesmo que o desenho seja plotado.
-controlar a visibilidade dos objetos no desenho.
-controlar quais objetos devem ser impressos.
-controlar quais objetos não devem ser editados ou apagados.
Layer Properties Manager
A caixa de dialogo Layer Properties Manager permite criar e controlar os layers.
Nome do comando: Layer Properties Manager
Menu Format/Layer
Ribbon Aba Home/ painel Layers
Barra de Ferramentas Layers
Teclado LA+
A apresentação da caixa de diálogos Layer Properties Manager depende do ambiente
em que o comando é ativado (model ou Layout).
Um Layer é definido por nome de identificação e por um conjunto de propriedades de
objeto: cor, tipo de linha e espessura de linha. Por definição os objetos herdam as
propriedades do Layer que foi utilizado ao serem desenhados, ou seja, os objetos
possuem propriedades by layer.
As seguintes opções da caixa de diálogo Layer Properties Manager são importantes
para o controle dos layers.
New Layer: cria um novo layer. Digite um nome para facilitar a identificação.
A nova camada é criada abaixo da última camada selecionada atualmente.
New Layer Frozen VP in All Viewports: cria um novo Layer e congelado em todas as
viewports de layout existente. Este botão é acessível a partir do Layout.
Delete Layer: exclui Layer com um clique na opção Apply ou OK. Só é possível excluir
as camadas sem referências, ou seja, que não foram usadas no arquivo. O Layer 0 e o
layer Defpoints não podem ser excluidos.
Set Current: determina como atual o layer selecionado.
Status: Indica o layer que esta corrente, indica o layer que esta vazio e o que ja tem
referência na área de trabalho.
Name: Nome do layer. Exemplo: Parede, hachura, texto, etc.
On/Off: ligar/ desligar. Lâmpada acesa indica que os objetos que estão no layer são
visíveis no desenho. Para apagar a lâmpada, clique com o botão esquerdo do mouse
sobre ela.
Thaw/ Freeze: descongelar/ congelar. Quando o layers esta congelado os objetos
deste layer não são visíveis no desenho e estão excluídos de regeneração ou
renderização. Não se pode determinar um layer congelado como corrente.

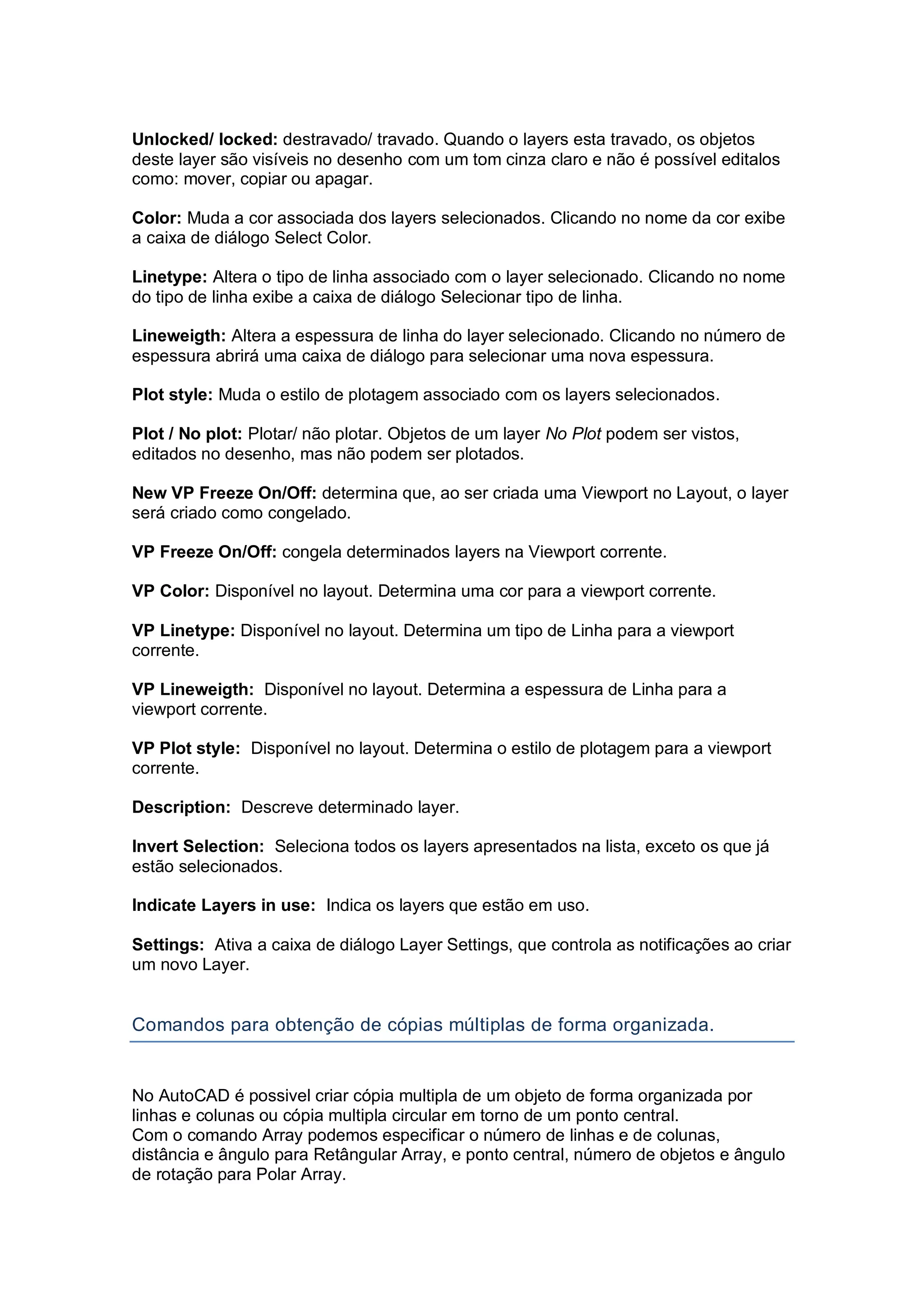

Unlocked/ locked: destravado/ travado. Quando o layers esta travado, os objetos
deste layer são visíveis no desenho com um tom cinza claro e não é possível editalos
como: mover, copiar ou apagar.
Color: Muda a cor associada dos layers selecionados. Clicando no nome da cor exibe
a caixa de diálogo Select Color.
Linetype: Altera o tipo de linha associado com o layer selecionado. Clicando no nome
do tipo de linha exibe a caixa de diálogo Selecionar tipo de linha.
Lineweigth: Altera a espessura de linha do layer selecionado. Clicando no número de
espessura abrirá uma caixa de diálogo para selecionar uma nova espessura.
Plot style: Muda o estilo de plotagem associado com os layers selecionados.
Plot / No plot: Plotar/ não plotar. Objetos de um layer No Plot podem ser vistos,
editados no desenho, mas não podem ser plotados.
New VP Freeze On/Off: determina que, ao ser criada uma Viewport no Layout, o layer
será criado como congelado.
VP Freeze On/Off: congela determinados layers na Viewport corrente.
VP Color: Disponível no layout. Determina uma cor para a viewport corrente.
VP Linetype: Disponível no layout. Determina um tipo de Linha para a viewport
corrente.
VP Lineweigth: Disponível no layout. Determina a espessura de Linha para a
viewport corrente.
VP Plot style: Disponível no layout. Determina o estilo de plotagem para a viewport
corrente.
Description: Descreve determinado layer.
Invert Selection: Seleciona todos os layers apresentados na lista, exceto os que já
estão selecionados.
Indicate Layers in use: Indica os layers que estão em uso.
Settings: Ativa a caixa de diálogo Layer Settings, que controla as notificações ao criar
um novo Layer.
Comandos para obtenção de cópias múltiplas de forma organizada.
No AutoCAD é possivel criar cópia multipla de um objeto de forma organizada por
linhas e colunas ou cópia multipla circular em torno de um ponto central.
Com o comando Array podemos especificar o número de linhas e de colunas,
distância e ângulo para Retângular Array, e ponto central, número de objetos e ângulo
de rotação para Polar Array.

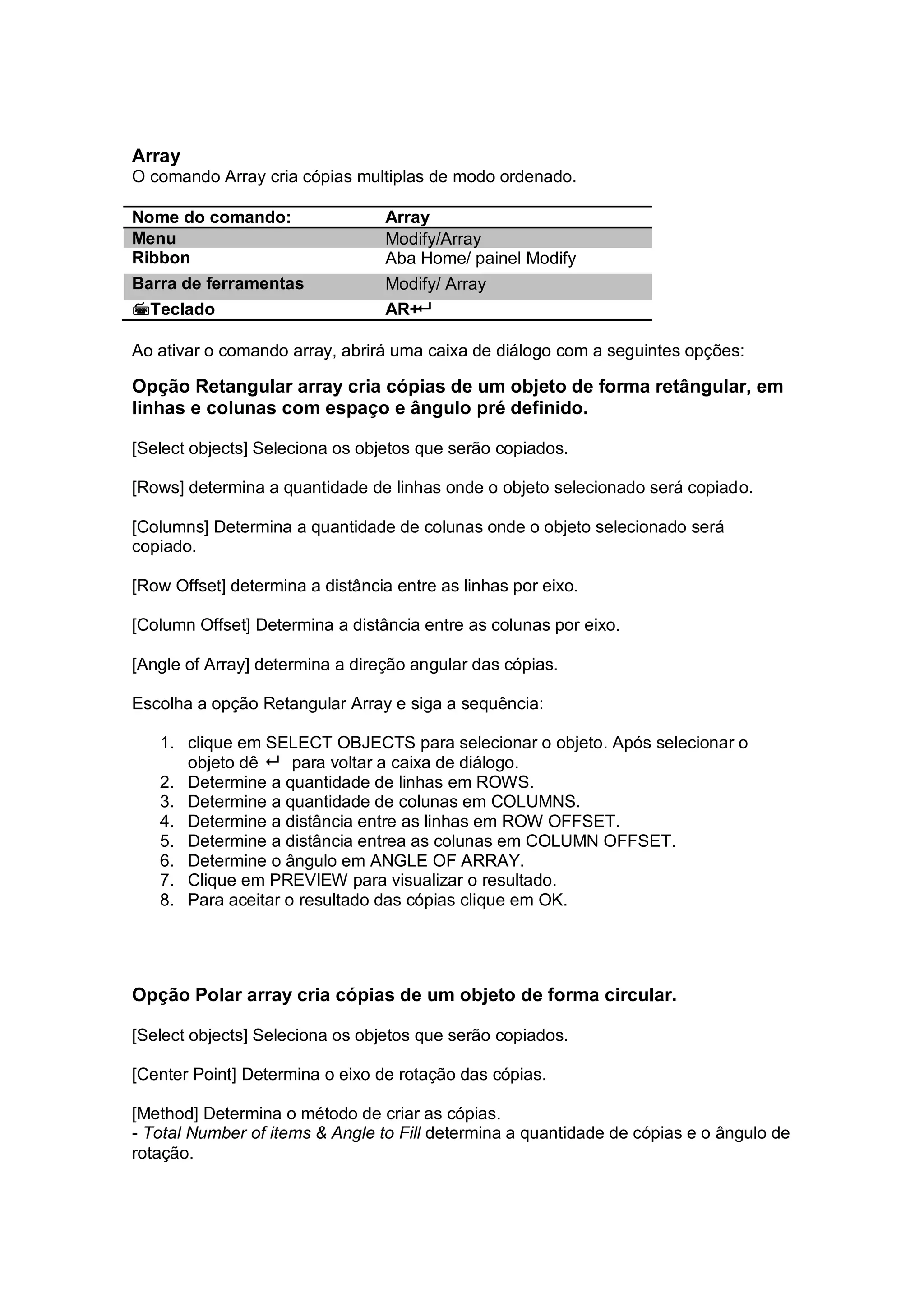

Array
O comando Array cria cópias multiplas de modo ordenado.
Nome do comando: Array
Menu Modify/Array
Ribbon Aba Home/ painel Modify
Barra de ferramentas Modify/ Array
Teclado AR+
Ao ativar o comando array, abrirá uma caixa de diálogo com a seguintes opções:
Opção Retangular array cria cópias de um objeto de forma retângular, em
linhas e colunas com espaço e ângulo pré definido.
[Select objects] Seleciona os objetos que serão copiados.
[Rows] determina a quantidade de linhas onde o objeto selecionado será copiado.
[Columns] Determina a quantidade de colunas onde o objeto selecionado será
copiado.
[Row Offset] determina a distância entre as linhas por eixo.
[Column Offset] Determina a distância entre as colunas por eixo.
[Angle of Array] determina a direção angular das cópias.
Escolha a opção Retangular Array e siga a sequência:
1. clique em SELECT OBJECTS para selecionar o objeto. Após selecionar o
objeto dê  para voltar a caixa de diálogo.
2. Determine a quantidade de linhas em ROWS.
3. Determine a quantidade de colunas em COLUMNS.
4. Determine a distância entre as linhas em ROW OFFSET.
5. Determine a distância entrea as colunas em COLUMN OFFSET.
6. Determine o ângulo em ANGLE OF ARRAY.
7. Clique em PREVIEW para visualizar o resultado.
8. Para aceitar o resultado das cópias clique em OK.
Opção Polar array cria cópias de um objeto de forma circular.
[Select objects] Seleciona os objetos que serão copiados.
[Center Point] Determina o eixo de rotação das cópias.
[Method] Determina o método de criar as cópias.

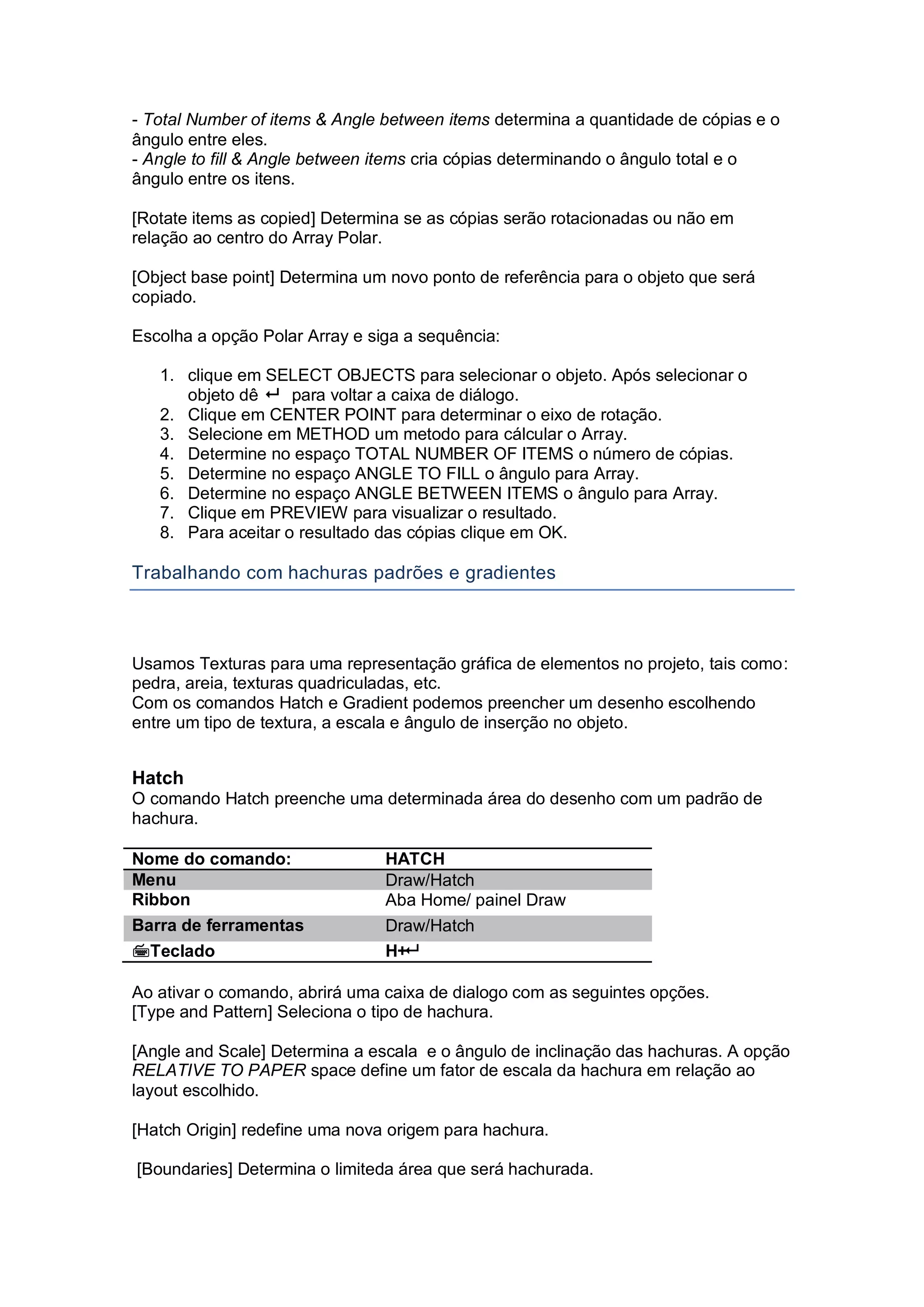

- Total Number of items & Angle to Fill determina a quantidade de cópias e o ângulo de
rotação.
- Total Number of items & Angle between items determina a quantidade de cópias e o
ângulo entre eles.
- Angle to fill & Angle between items cria cópias determinando o ângulo total e o
ângulo entre os itens.
[Rotate items as copied] Determina se as cópias serão rotacionadas ou não em
relação ao centro do Array Polar.
[Object base point] Determina um novo ponto de referência para o objeto que será
copiado.
Escolha a opção Polar Array e siga a sequência:
1. clique em SELECT OBJECTS para selecionar o objeto. Após selecionar o
objeto dê  para voltar a caixa de diálogo.
2. Clique em CENTER POINT para determinar o eixo de rotação.
3. Selecione em METHOD um metodo para cálcular o Array.
4. Determine no espaço TOTAL NUMBER OF ITEMS o número de cópias.
5. Determine no espaço ANGLE TO FILL o ângulo para Array.
6. Determine no espaço ANGLE BETWEEN ITEMS o ângulo para Array.
7. Clique em PREVIEW para visualizar o resultado.
8. Para aceitar o resultado das cópias clique em OK.
Trabalhando com hachuras padrões e gradientes
Usamos Texturas para uma representação gráfica de elementos no projeto, tais como:
pedra, areia, texturas quadriculadas, etc.
Com os comandos Hatch e Gradient podemos preencher um desenho escolhendo
entre um tipo de textura, a escala e ângulo de inserção no objeto.
Hatch
O comando Hatch preenche uma determinada área do desenho com um padrão de
hachura.
Nome do comando: HATCH
Menu Draw/Hatch
Ribbon Aba Home/ painel Draw
Barra de ferramentas Draw/Hatch
Teclado H+
Ao ativar o comando, abrirá uma caixa de dialogo com as seguintes opções.
[Type and Pattern] Seleciona o tipo de hachura.
[Angle and Scale] Determina a escala e o ângulo de inclinação das hachuras. A opção
RELATIVE TO PAPER space define um fator de escala da hachura em relação ao
layout escolhido.
[Hatch Origin] redefine uma nova origem para hachura.
[Boundaries] Determina o limiteda área que será hachurada.

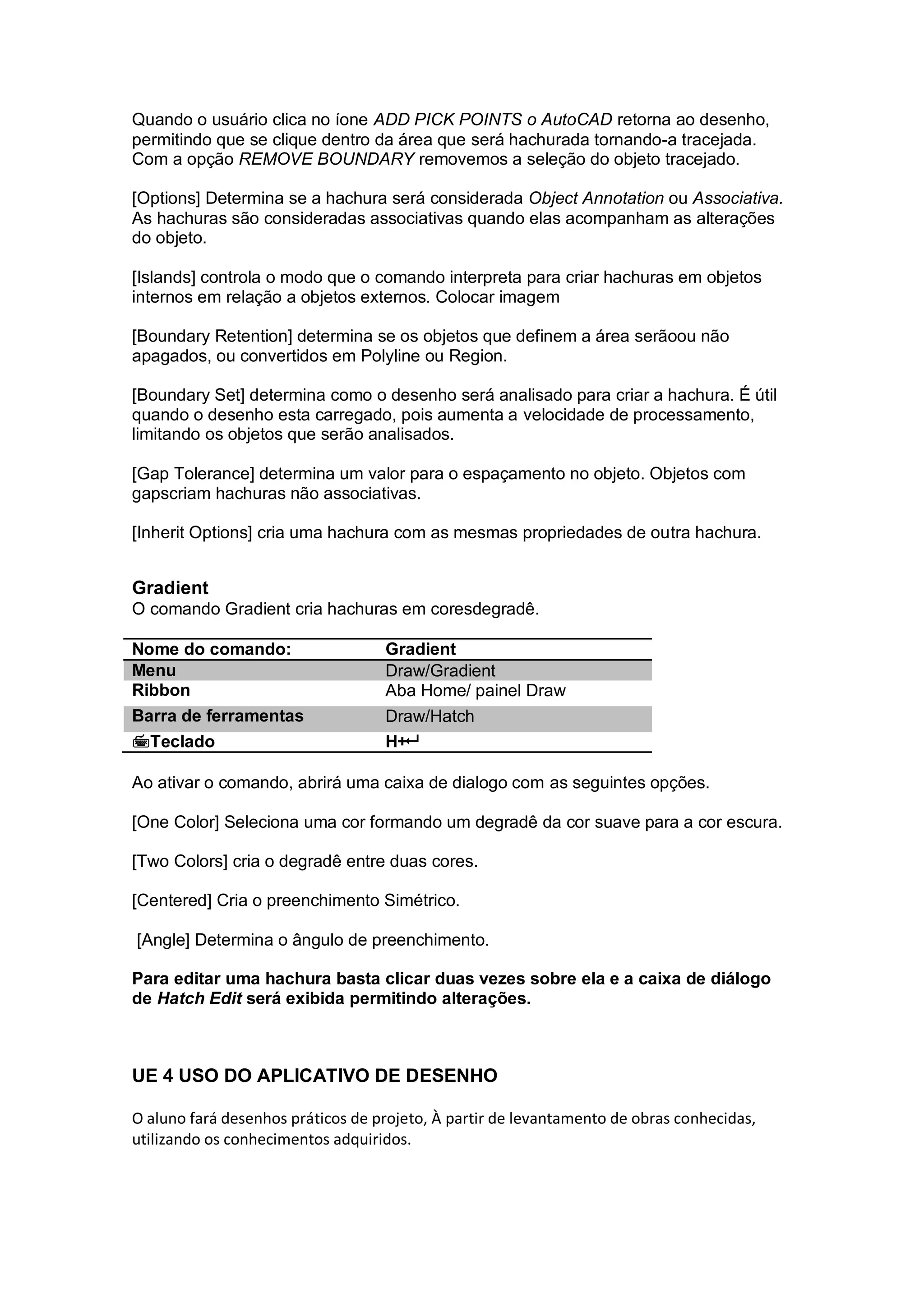

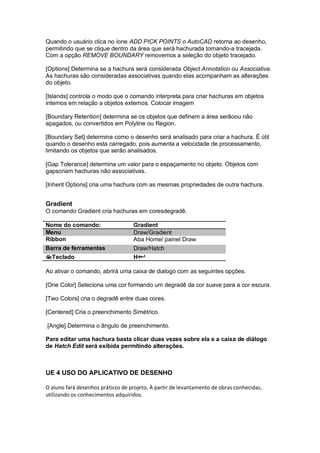

Quando o usuário clica no íone ADD PICK POINTS o AutoCAD retorna ao desenho,
permitindo que se clique dentro da área que será hachurada tornando-a tracejada.
Com a opção REMOVE BOUNDARY removemos a seleção do objeto tracejado.
[Options] Determina se a hachura será considerada Object Annotation ou Associativa.
As hachuras são consideradas associativas quando elas acompanham as alterações
do objeto.
[Islands] controla o modo que o comando interpreta para criar hachuras em objetos
internos em relação a objetos externos. Colocar imagem
[Boundary Retention] determina se os objetos que definem a área serãoou não
apagados, ou convertidos em Polyline ou Region.
[Boundary Set] determina como o desenho será analisado para criar a hachura. É útil
quando o desenho esta carregado, pois aumenta a velocidade de processamento,
limitando os objetos que serão analisados.
[Gap Tolerance] determina um valor para o espaçamento no objeto. Objetos com
gapscriam hachuras não associativas.
[Inherit Options] cria uma hachura com as mesmas propriedades de outra hachura.
Gradient
O comando Gradient cria hachuras em coresdegradê.
Nome do comando: Gradient
Menu Draw/Gradient
Ribbon Aba Home/ painel Draw
Barra de ferramentas Draw/Hatch
Teclado H+
Ao ativar o comando, abrirá uma caixa de dialogo com as seguintes opções.
[One Color] Seleciona uma cor formando um degradê da cor suave para a cor escura.
[Two Colors] cria o degradê entre duas cores.
[Centered] Cria o preenchimento Simétrico.
[Angle] Determina o ângulo de preenchimento.
Para editar uma hachura basta clicar duas vezes sobre ela e a caixa de diálogo
de Hatch Edit será exibida permitindo alterações.
UE 4 USO DO APLICATIVO DE DESENHO
O aluno fará desenhos práticos de projeto, À partir de levantamento de obras conhecidas,
utilizando os conhecimentos adquiridos.

Mais conteúdo relacionado

Mais procurados

Fundamentos dos Comandos no AutoCad para todas as versões
Fundamentos dos Comandos no AutoCad para todas as versõesFundamentos dos Comandos no AutoCad para todas as versões
Fundamentos dos Comandos no AutoCad para todas as versões
Rodrigo Meireles

Apostila introdução ao AutoCAD Civil 3D
Apostila introdução ao AutoCAD Civil 3DApostila introdução ao AutoCAD Civil 3D
Apostila introdução ao AutoCAD Civil 3D
Osvaldo Júnior

Apostila impress
Apostila impressApostila impress
Apostila impress
Valdair Marcolino

Apostila curso-autocad-2017
Apostila curso-autocad-2017 Apostila curso-autocad-2017
Apostila curso-autocad-2017
NicoleKrisleyAlvesNo

Apresentação de Writer
Apresentação de WriterApresentação de Writer
Apresentação de Writer
CDP_Online

Design de IHC para Quiosque Interativo de Auto-Atendimento Acadêmico
Design de IHC para Quiosque Interativo de Auto-Atendimento AcadêmicoDesign de IHC para Quiosque Interativo de Auto-Atendimento Acadêmico
Design de IHC para Quiosque Interativo de Auto-Atendimento Acadêmico
Daniel Mai

Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de softwareAplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Cesar Rocha

Apresentação de Impress
Apresentação de ImpressApresentação de Impress
Apresentação de Impress
CDP_Online

Apostilaimpress274201173746
Apostilaimpress274201173746Apostilaimpress274201173746
Apostilaimpress274201173746
ALEXCARDOZORODRIGUES

Apostila de Introdução ao Infraworks LT
Apostila de Introdução ao Infraworks LTApostila de Introdução ao Infraworks LT
Apostila de Introdução ao Infraworks LT
Osvaldo Júnior

Autocad ws módulo 1
Autocad ws   módulo 1Autocad ws   módulo 1
Autocad ws módulo 1
d2bbrasil

123436039 apostila-auto cad-3d-2012-essencial
123436039 apostila-auto cad-3d-2012-essencial123436039 apostila-auto cad-3d-2012-essencial
123436039 apostila-auto cad-3d-2012-essencial
Marcos Vinícius

Corel draw facil é golpe
Corel draw facil é golpeCorel draw facil é golpe
Corel draw facil é golpe
rafinha93

Manual de Autocad 14 avançado - aula 01 - Introdução
Manual de Autocad 14 avançado - aula 01 - IntroduçãoManual de Autocad 14 avançado - aula 01 - Introdução
Manual de Autocad 14 avançado - aula 01 - Introdução
alexandre ribeiro

Coreldraw graphics suite_x5
Coreldraw graphics suite_x5Coreldraw graphics suite_x5
Coreldraw graphics suite_x5
aulaemvideo

Manual CorelDRAW Graphics Suite X6
Manual CorelDRAW Graphics Suite X6Manual CorelDRAW Graphics Suite X6
Manual CorelDRAW Graphics Suite X6
autonomo

Corel draw x6-br
Corel draw x6-brCorel draw x6-br
Corel draw x6-br
Lucia Rosas

Apostial i.h.c - apostila oficial
Apostial   i.h.c - apostila oficialApostial   i.h.c - apostila oficial
Apostial i.h.c - apostila oficial
Daniel Nunes

Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...
Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...
Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...
Glaudes Moreira

Aula 8
Aula 8Aula 8
Aula 8
gsbq


Mais procurados (20)

Fundamentos dos Comandos no AutoCad para todas as versões
Fundamentos dos Comandos no AutoCad para todas as versõesFundamentos dos Comandos no AutoCad para todas as versões
Fundamentos dos Comandos no AutoCad para todas as versões

Apostila introdução ao AutoCAD Civil 3D
Apostila introdução ao AutoCAD Civil 3DApostila introdução ao AutoCAD Civil 3D
Apostila introdução ao AutoCAD Civil 3D

Apostila impress
Apostila impressApostila impress
Apostila impress

Apostila curso-autocad-2017
Apostila curso-autocad-2017 Apostila curso-autocad-2017
Apostila curso-autocad-2017

Apresentação de Writer
Apresentação de WriterApresentação de Writer
Apresentação de Writer

Design de IHC para Quiosque Interativo de Auto-Atendimento Acadêmico
Design de IHC para Quiosque Interativo de Auto-Atendimento AcadêmicoDesign de IHC para Quiosque Interativo de Auto-Atendimento Acadêmico
Design de IHC para Quiosque Interativo de Auto-Atendimento Acadêmico

Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de softwareAplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software

Apresentação de Impress
Apresentação de ImpressApresentação de Impress
Apresentação de Impress

Apostilaimpress274201173746
Apostilaimpress274201173746Apostilaimpress274201173746
Apostilaimpress274201173746

Apostila de Introdução ao Infraworks LT
Apostila de Introdução ao Infraworks LTApostila de Introdução ao Infraworks LT
Apostila de Introdução ao Infraworks LT

Autocad ws módulo 1
Autocad ws   módulo 1Autocad ws   módulo 1
Autocad ws módulo 1

123436039 apostila-auto cad-3d-2012-essencial
123436039 apostila-auto cad-3d-2012-essencial123436039 apostila-auto cad-3d-2012-essencial
123436039 apostila-auto cad-3d-2012-essencial

Corel draw facil é golpe
Corel draw facil é golpeCorel draw facil é golpe
Corel draw facil é golpe

Manual de Autocad 14 avançado - aula 01 - Introdução
Manual de Autocad 14 avançado - aula 01 - IntroduçãoManual de Autocad 14 avançado - aula 01 - Introdução
Manual de Autocad 14 avançado - aula 01 - Introdução

Coreldraw graphics suite_x5
Coreldraw graphics suite_x5Coreldraw graphics suite_x5
Coreldraw graphics suite_x5

Manual CorelDRAW Graphics Suite X6
Manual CorelDRAW Graphics Suite X6Manual CorelDRAW Graphics Suite X6
Manual CorelDRAW Graphics Suite X6

Corel draw x6-br
Corel draw x6-brCorel draw x6-br
Corel draw x6-br

Apostial i.h.c - apostila oficial
Apostial   i.h.c - apostila oficialApostial   i.h.c - apostila oficial
Apostial i.h.c - apostila oficial

Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...
Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...
Tutorial Avançado 2.0 AutoCAD Civil 3D | |Kit Autocad Civil 3D Completo! Fret...

Aula 8
Aula 8Aula 8
Aula 8


Destaque

1.2.homem vitruviano
1.2.homem vitruviano1.2.homem vitruviano
1.2.homem vitruviano
Rafael Rodrigues de Moraes

Edi....Ecommerce
Edi....EcommerceEdi....Ecommerce
Edi....Ecommerce
yugraj shukla

ARTIGO: Diálogo Desenho – “O Homem Vitruviano”
ARTIGO: Diálogo Desenho – “O Homem Vitruviano”ARTIGO: Diálogo Desenho – “O Homem Vitruviano”
ARTIGO: Diálogo Desenho – “O Homem Vitruviano”
vilelafernanda

Dialogo desenho
Dialogo desenhoDialogo desenho
Dialogo desenho
vilelafernanda

Aula 1 elvan silva
Aula 1 elvan silvaAula 1 elvan silva
Aula 1 elvan silva
Rafael Rodrigues de Moraes

Homem vitruviano ou divina proporção
Homem vitruviano ou divina proporçãoHomem vitruviano ou divina proporção
Homem vitruviano ou divina proporção
berenvaz

Homem vitruviano 20130802
Homem vitruviano   20130802Homem vitruviano   20130802
Homem vitruviano 20130802
José Welington (Ton) Nogueira Filho

A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...
A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...
A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...
Cintia Nogueira de Carvalho

Projeto arquitetonico 1
Projeto  arquitetonico 1Projeto  arquitetonico 1
Projeto arquitetonico 1
João Batista


Destaque (9)

1.2.homem vitruviano
1.2.homem vitruviano1.2.homem vitruviano
1.2.homem vitruviano

Edi....Ecommerce
Edi....EcommerceEdi....Ecommerce
Edi....Ecommerce

ARTIGO: Diálogo Desenho – “O Homem Vitruviano”
ARTIGO: Diálogo Desenho – “O Homem Vitruviano”ARTIGO: Diálogo Desenho – “O Homem Vitruviano”
ARTIGO: Diálogo Desenho – “O Homem Vitruviano”

Dialogo desenho
Dialogo desenhoDialogo desenho
Dialogo desenho

Aula 1 elvan silva
Aula 1 elvan silvaAula 1 elvan silva
Aula 1 elvan silva

Homem vitruviano ou divina proporção
Homem vitruviano ou divina proporçãoHomem vitruviano ou divina proporção
Homem vitruviano ou divina proporção

Homem vitruviano 20130802
Homem vitruviano   20130802Homem vitruviano   20130802
Homem vitruviano 20130802

A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...
A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...
A origem da cidade no oriente próximo - Mesopotâmia e Egito (Prof. Thays Zenk...

Projeto arquitetonico 1
Projeto  arquitetonico 1Projeto  arquitetonico 1
Projeto arquitetonico 1


Semelhante a Autocad pitágoras 2 d

Plano de Aula História da Arte
Plano de Aula História da ArtePlano de Aula História da Arte
Plano de Aula História da Arte
Ceyrla Mendes

Apresentação do curso técnico de informática modalidade EAD
Apresentação do curso técnico de informática modalidade EADApresentação do curso técnico de informática modalidade EAD
Apresentação do curso técnico de informática modalidade EAD
avleite

Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...
Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...
Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...
Opencadd Advanced Technology

Solid works 2007
Solid works 2007Solid works 2007
Solid works 2007
Flavia Soares

Aula 14 cad - conceitos básicos
Aula 14   cad - conceitos básicosAula 14   cad - conceitos básicos
Aula 14 cad - conceitos básicos
Renaldo Adriano

Documentação de Arquitetura de Software Aplicando o C4 Model
Documentação de Arquitetura  de Software Aplicando o C4 ModelDocumentação de Arquitetura  de Software Aplicando o C4 Model
Documentação de Arquitetura de Software Aplicando o C4 Model
Douglas Alonso

PB Institucional
PB InstitucionalPB Institucional
PB Institucional
Project Builder

Curso de Configurações Iniciais do AutoCAD.pptx
Curso de Configurações  Iniciais do AutoCAD.pptxCurso de Configurações  Iniciais do AutoCAD.pptx
Curso de Configurações Iniciais do AutoCAD.pptx
OLviaForma

Autocad 2013 básico
Autocad 2013 básicoAutocad 2013 básico
Autocad 2013 básico
Sandro Marques Solidario

1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
Fernando Azevedo

Apostila projeto arquitetônico
Apostila projeto arquitetônicoApostila projeto arquitetônico
Apostila projeto arquitetônico
Michel Franco

1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
Gia Cawele

Arquitetura de-software
Arquitetura de-softwareArquitetura de-software
Arquitetura de-software
georginavieira1

mini-curso-interpretacao-projetos-arquitetonicos-1.pdf
mini-curso-interpretacao-projetos-arquitetonicos-1.pdfmini-curso-interpretacao-projetos-arquitetonicos-1.pdf
mini-curso-interpretacao-projetos-arquitetonicos-1.pdf
marumjose

LEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOS
LEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOSLEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOS
LEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOS
ssusere56b8e

PLANO DE PROJETO DE SOFTWARE para produtos da Lacertae SW
PLANO DE PROJETO DE SOFTWARE  para produtos da Lacertae SWPLANO DE PROJETO DE SOFTWARE  para produtos da Lacertae SW
PLANO DE PROJETO DE SOFTWARE para produtos da Lacertae SW
Matheus Costa

Apostila powerpointxp
Apostila powerpointxpApostila powerpointxp
Ferramentas case
Ferramentas caseFerramentas case
Ferramentas case
Manuel Afonso

Aula 05
Aula 05Aula 05
Aula1 Apresentacao TEES
Aula1 Apresentacao TEESAula1 Apresentacao TEES
Aula1 Apresentacao TEES
Rogerio P C do Nascimento


Semelhante a Autocad pitágoras 2 d (20)

Plano de Aula História da Arte
Plano de Aula História da ArtePlano de Aula História da Arte
Plano de Aula História da Arte

Apresentação do curso técnico de informática modalidade EAD
Apresentação do curso técnico de informática modalidade EADApresentação do curso técnico de informática modalidade EAD
Apresentação do curso técnico de informática modalidade EAD

Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...
Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...
Openday PUC-RIO - Ferramenta gráfica para modelagem e análise em Engenharia E...

Solid works 2007
Solid works 2007Solid works 2007
Solid works 2007

Aula 14 cad - conceitos básicos
Aula 14   cad - conceitos básicosAula 14   cad - conceitos básicos
Aula 14 cad - conceitos básicos

Documentação de Arquitetura de Software Aplicando o C4 Model
Documentação de Arquitetura  de Software Aplicando o C4 ModelDocumentação de Arquitetura  de Software Aplicando o C4 Model
Documentação de Arquitetura de Software Aplicando o C4 Model

PB Institucional
PB InstitucionalPB Institucional
PB Institucional

Curso de Configurações Iniciais do AutoCAD.pptx
Curso de Configurações  Iniciais do AutoCAD.pptxCurso de Configurações  Iniciais do AutoCAD.pptx
Curso de Configurações Iniciais do AutoCAD.pptx

Autocad 2013 básico
Autocad 2013 básicoAutocad 2013 básico
Autocad 2013 básico

1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...

Apostila projeto arquitetônico
Apostila projeto arquitetônicoApostila projeto arquitetônico
Apostila projeto arquitetônico

1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...
1º encontro -_graf-_cc4_-_apostila_leitura_e_interpretao_de_projetos_arquitet...

Arquitetura de-software
Arquitetura de-softwareArquitetura de-software
Arquitetura de-software

mini-curso-interpretacao-projetos-arquitetonicos-1.pdf
mini-curso-interpretacao-projetos-arquitetonicos-1.pdfmini-curso-interpretacao-projetos-arquitetonicos-1.pdf
mini-curso-interpretacao-projetos-arquitetonicos-1.pdf

LEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOS
LEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOSLEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOS
LEITURA E INTERPRETAÇÃO DE PROJETOS ARQUITETÔNICOS

PLANO DE PROJETO DE SOFTWARE para produtos da Lacertae SW
PLANO DE PROJETO DE SOFTWARE  para produtos da Lacertae SWPLANO DE PROJETO DE SOFTWARE  para produtos da Lacertae SW
PLANO DE PROJETO DE SOFTWARE para produtos da Lacertae SW

Apostila powerpointxp
Apostila powerpointxpApostila powerpointxp
Apostila powerpointxp

Ferramentas case
Ferramentas caseFerramentas case
Ferramentas case

Aula 05
Aula 05Aula 05
Aula 05

Aula1 Apresentacao TEES
Aula1 Apresentacao TEESAula1 Apresentacao TEES
Aula1 Apresentacao TEES


Último

farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
AngelicaCostaMeirele2

Relatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdfRelatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdf
Falcão Brasil

A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptxA perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
marcos oliveira

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE
Centro Jacques Delors

Oficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdfOficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdf
beathrizalves131

Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24
DirceuSilva26

IV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptxIV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptx
Ligia Galvão

Relatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdfRelatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdf
Falcão Brasil

Aprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e CaminhosAprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e Caminhos
Leonel Morgado

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia
shirleisousa9166

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
shirleisousa9166

As Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. WeaverAs Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. Weaver
C4io99

Relatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdfRelatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdf
Falcão Brasil

Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM
Falcão Brasil

oficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdfoficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdf
marcos oliveira

Relatório de Atividades 2020 CENSIPAM.pdf
Relatório de Atividades 2020 CENSIPAM.pdfRelatório de Atividades 2020 CENSIPAM.pdf
Relatório de Atividades 2020 CENSIPAM.pdf
Falcão Brasil

Texto e atividade - O que fazemos com a água que usamos.
Texto e atividade -  O que fazemos com a água que usamos.Texto e atividade -  O que fazemos com a água que usamos.
Texto e atividade - O que fazemos com a água que usamos.
Mary Alvarenga


Último (20)

farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...

Relatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdfRelatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdf

A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptxA perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx

RECORDANDO BONS MOMENTOS! _
RECORDANDO BONS MOMENTOS!               _RECORDANDO BONS MOMENTOS!               _
RECORDANDO BONS MOMENTOS! _

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE

Oficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdfOficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdf

Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24

IV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptxIV Jornada Nacional Tableau - Apresentações.pptx
IV Jornada Nacional Tableau - Apresentações.pptx

Relatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdfRelatório de Atividades 2011 CENSIPAM.pdf
Relatório de Atividades 2011 CENSIPAM.pdf

Aprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e CaminhosAprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e Caminhos

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia

FOTOS_AS CIÊNCIAS EM AÇÃO .
FOTOS_AS CIÊNCIAS EM AÇÃO                .FOTOS_AS CIÊNCIAS EM AÇÃO                .
FOTOS_AS CIÊNCIAS EM AÇÃO .

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf

TALENTOS DA NOSSA ESCOLA .
TALENTOS DA NOSSA ESCOLA                .TALENTOS DA NOSSA ESCOLA                .
TALENTOS DA NOSSA ESCOLA .

As Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. WeaverAs Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. Weaver

Relatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdfRelatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdf

Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM

oficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdfoficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdf

Relatório de Atividades 2020 CENSIPAM.pdf
Relatório de Atividades 2020 CENSIPAM.pdfRelatório de Atividades 2020 CENSIPAM.pdf
Relatório de Atividades 2020 CENSIPAM.pdf

Texto e atividade - O que fazemos com a água que usamos.
Texto e atividade -  O que fazemos com a água que usamos.Texto e atividade -  O que fazemos com a água que usamos.
Texto e atividade - O que fazemos com a água que usamos.


Autocad pitágoras 2 d

  • 1. AUTOCAD – PITÁGORAS DOCENTE: RAFAEL RODRIGUES DE MORAES
  • 2. Curso: Engenharia Civil (Mat) Semestre: 2014.1 Corpo Docente: RAFAEL RODRIGUES DE MORAES Coordenadores: FABIO VIANA PERFETTO, FERNANDO CIRIACO DIAS NETO, MILTON BORGHI Carga Horária: Total: 60,00h Semanal:3,00h Atividades de Aprendizagem Teórico/Prática:40,00h Atividades de Aprendizagem Orientada:20,00h Perfil do profissional  Atuar na concepção, desenvolvimento, planejamento, projeto, construção, operação e manutenção de edificações e de infra-estruturas. Ementa  Apresentação do software gráfico, configuração do ambiente de trabalho, traçados básicos, desenho de primitivas geométricas planas, comandosdo software, sistemas de coordenadas, criação de camadas, criação de estilos de linhas e de textos, cotagem, desenho em perspectiva isométrica, hachuras, impressão (software Autocad). Competências  Conhecer conceitos de propriedades dos materiais utilizados na Construção Civil, Arquitetura, Planejamento Urbano, Topografia.  Conhecer os conceitos relacionados à Hidráulica, captação e adução de água para abastecimento, barragens, diques, sistemas de drenagem, irrigação, canais, hidrologia aplicada, controle de enchentes.  Conhecer os conceitos, aplicações e dimensionamento de estruturas de concreto, metálicas e madeira.  Conhecer os Sistemas, Métodos, Processos, Tecnologia e Industrialização da Construção Civil.  Conhecer os conceitos e assuntos relacionados a Edificações, Impermeabilização, Terraplenagem, Compactação, Pavimentação, Estradas, Rodovias, Patologia e Recuperação das Construções.  Conhecer conceitos de instalações hidro-sanitárias, de gás, prevenção e combate ao incêndio, elétricas em baixa tensão para fins residenciais e comerciais de pequeno porte.  Conhecer os conceitos e técnicas sobre pontes, grandes estruturas, estruturas especiais, pré-moldados.  Conhecer sistemas, métodos e processos da Geotecnia, Mecânica dos Solos, Mecânica das Rochas.  Conhecer sobre os conceitos e técnicas de Sondagens, fundações, obras de terra, contenções, taludes, túneis, poços.  Conhecer conceitos e técnicas de saneamento básico, abastecimento e tratamento de água, coleta e destinação final de esgoto, rejeitos e resíduos.
  • 3. Habilidades  Analisar e Interpretar; Liderar; Ser criativo; Relacionamento interpessoal; Trabalhar em equipe multiprofissional  Tomar decisão; Raciocinar de forma lógica; Raciocinar de forma crítica e analítica; Comunicar. Justificativa da Disciplina aprimorar o conteúdo ferramental do discente na expressão gráfica projetual, através da ferramenta de Autocad, indispensável na prática profissional Objetivo da Disciplina  A disciplina Desenho Auxiliado por Computador tem o objetivo geral de apresentar ao aluno os conceitos básicos de CAD (Computer Aided Design) e o uso do aplicativo de desenho no computador. Objetivos por Unidade de Ensino     UE 1 CONCEITOS DE CAD E DE DESENHO MANUAL 12 h - apresentação do programa 3h - configuração do ambiente CAD 3h - gerenciament ode arquivos cad 3h  UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E COMANDOS 20h - COMANDOS BÁSICOS E CONFIGURAÇÃO 5H - DESENHOS DE PRIMITIVAS GEOMÉTRICAS PLANAS 5H - DESENHO DE LINHAS E TIPOS DE LINHAS 5H SISTEMA DE COORDENADAS 5H  UE 3: USO DO APLICATIVO DE DESENHO: RECURSOS COMPLEMENTARES E COMANDOS - captura de pontos de precisão/ construção e edição 3h - criação de camadas e estilos de textos 3h - estilo e espessuras de linhas. hachuras 3h - impressão, modificação e aferição e visualização 3H  UE 4 USO DO APLICATIVO DE DESENHO: DESENHO EM PERSPECTIVA, COTAGEM E COMANDOS 16 H - COTAS E DIMENSIONAMENTOS 6H - PROJEÇÃO ISOMÉTRICA 5H - PROJEÇÃO ORTOGONAL 5H Unidades de Ensino  USO DO APLICATIVO DE DESENHO: DESENHO EM PERSPECTIVA, COTAGEM E COMANDOS  USO DO APLICATIVO DE DESENHO: RECURSOS COMPLEMENTARES E COMANDOS  CONCEITOS DE CAD E DE DESENHO MANUAL  USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E COMANDOS Metodologia  Metodologia de ensino/aprendizagem: Utilização de módulos, cada um dos quais podendo se subdividir nos seguintes momentos: • Aula expositiva: informação, conhecimento, aprendizagem de conceitos e princípios. • Encontros das equipes de aprendizagem: desenvolvimento de habilidades e competências, não só da disciplina em questão, mas também habilidade de
  • 4. trabalhar em grupos e equipes. Ênfase em projetos e pesquisas dos alunos, fazendo a relação entre a teoria e o mundo real. • Em algumas disciplinas mais instrumentais, os encontros das equipes serão substituídos por aulas práticas. • Avaliações. Proposta Metodológica - Atividades de Aprendizagem Teórico/Práticas  AS AULAS TEÓRICAS SERÃO FEITAS DE FORMA INTERATIVAS, COM PROJEÇÃO MULTIMÍDIAS DEMONSTRANDO OS COMANDOS E EXEMPLOS. O CONHECIMENTO TRANSCRITO NA LOUSA DEVERÁ SER ANOTADO PELO ALUNO PARA A CONFECÇÃO DE CADERNO DE AUTOCAD Proposta Metodológica - Atividades de Aprendizagem Orientadas  OS ALUNOS FARÃO EXERCÍCIOS PRÁTICOS E SIMILARES AO CONTEÚDO EXPOSTO EM AULA, PARA MELHOR APRENDIZAGEM Proposta de Avaliação do Processo Ensino e Aprendizagem  1a. Bimestral (Oficial e Parcial) = 10 pontos 2a. Bimestral (Oficial e Parcial) = 10 pontos Exame Final Avaliação Substitutiva  NA NOTA FINAL NF SERÁ CALCULADO SA SEGUINTE FORMA: NF = OX0.7+PX0.3 ONDE O É A OFICIAL E P A PARCIAL Referências Básicas Referências Complementares Periódicos
  • 5. INTRODUÇÃO Esta apostila serve de material de apoio para o estudo de AutoCAD, dos alunos do Núcleo de Engenharia da Faculdade Pitágoras de Londrina, apresentando comandos de criação, edição, visualização e impressão de desenhos técnicos bidimensionais e tridimensionais. Os comandos são explicados de forma simples, servindo como treinamento para iniciantes ou como referência de trabalho para usuários mais experientes. CONVENÇÃO DE ESTUDO O AutoCAD apresenta os comandos em menus, barras de ferramentas, abas denominadas RIBBONS (como no workspace 2D Drafting & Annotation ou 3D Modeling) além de atalhos pelo teclado. Desta forma adotaremos o seguinte procedimento para a utilização dos comandos, baseado nas modalidades de acessos e exemplificação de utilização, conforme explanado na sequência. Verifica-se que a linha de comando, no exemplo, está em itálico e o procedimento que o usuário deverá fazer está em negrito. LINE Cria segmentos de linhas, onde cada seguimento é um objeto único e pode ser editado individualmente. Nome do comando: Line Menu Menu draw / comando line Barra de ferramentas Draw/ comando line Ribbon Aba HOME / painel Draw / line Teclado L + (ENTER) Por exemplo: Command: L LINE Specify first point: clicar primeiro ponto Specify next point or [Undo]: clicar próximo ponto Specify next point or [Undo]: clicar próximo ponto ou finalizar com Esc.
  • 6. UTILIZAÇÃO DO MOUSE  Se adotarmos como padrão a configuração de mouse para uma pessoa destra, deveremos considerar que o mouse apresenta as seguintes especificações: Botão direito: Aciona o menus de atalho ou, dependendo da configuração equivale a tecla enter . Botão esquerdo: Seleciona objetos, especifica pontos e aciona opções no menu e barras de ferramentas. Scroll: Ativa os comandos de visualização. Utilizado para Zoom PAN (clicar e segura), Zoom Realtime (rolar) e Zoom Extend (duplo clique). Botão direito aciona atalho ou enter Botão esquerdo seleciona objetos, especifica pontos e opções de menu Scroll ativa os camandos Zoom realtime, Zoom extend e PAN
  • 7. 2D - BÁSICO CONFIGURANDO O AUTOCAD WORKSPACE Para determinar ou alternar um workspace, ative, na barra de status, em Workspace Switching, o ambiente de trabalho desejado. AutoCAD CLASSIC No AutoCAD 2010, é possível usar uma interface que é semelhante à interface padrão em versões anteriores,conhecida como AutoCAD Classic para desenhos 2D. Este ambiente de trabalho apresenta Barras de Ferramentas, entre outras, a Tool Palettes e Barra de Status como nas versões anteriores. E conta agora também com Quick Access, o Menu Browser e o item InfoCenter. 2D Drafting & Annotation Outro ambiente de trabalho para desenhos 2D, a 2D Drafting & Annotation apresenta ferramentas Ribbon, a Tool Palettes e Barra de Status, Quick Access, o Menu Browser, o item InfoCenter , entre outras áreas importates. Ferramentas Ribbon São ferramentas que permitem acessar os comandos mais utilizados no Workspace, sem a necessidade de exibir as barras de ferramentas, maximizando o espaço na área de trabalho. Linha de comando É a barra responsável pela comunicação entre o usuário e o AutoCAD. Pressionando as teclas CTRL+9, é possível fazer a linha de comando aparecer ou sumir. Barra de Status Mostra valores de coordenadas da posição do cursor e traz ferramentas de precisão para desenhos, ferramentas de visualização, annotation e workspace. Marcador Model/Layout Permite acessar os ambientes Model ou Layout. Por padrão, o desenho é executado no Model (ambiente em que se criam modelos) e é indicado por coordenadas. No Layout preparamos o desenho para a impressão/plotagem inserindo anotações, cotas e carimbos. Quick access A Barra de Acesso Rápido está sempre localizado na parte superior da janela do programa, e permite acesso rápido a um conjunto definido de comandos. Diferentes comandos podem ser exibidos sobre ele com base no ambiente de trabalho atual.
  • 8. UE 1 CONCEITOS DE CAD E DE DESENHO MANUAL - CRIANDO ARQUIVOS DE DESENHOS Os desenhos do AutoCAD são armazenados em arquivos com extensão .DWG. O formato dos arquivos .DWG não sofreram alteração nas versões anteriores e por isso podem ser aproveitados na versão 2014 e vice-versa. Neste capitulo estudaremos os recursos de criação, armazenamento e visualização de arquivos. O acionamento dos comandos de criação e edição de arquivos no AutoCAD segue o padrão dos aplicativos da Microsoft. Isto é: Ao iniciar o AutoCAD, abrirá uma nova sessão de trabalho vazia com o nome de Drawing 1 .Dwg. O usuário define o novo nome do desenho no momento em que salvar o arquivo. O comando New abre novos arquivos de desenho. Nome do comando: New Menu Menu File / New/Drawing Barra de ferramentas Standard/ New Standard annotation/ New Quick access New Teclado Ctrl + N É possível criar arquivos “modelo” com configuração de impressão, cotas e estrutura de Layers para servirem de base para os novos desenhos. Esses arquivos são chamados de Drawing Template e têm a extensão .DWT. Qualquer arquivo pode ser transformado em Drawing Template. Basta Salvá-lo em formato .DWT. O comando Open abre arquivos de desenho que já foram salvos no computador ou em dispositivo móvel. Nome do comando: Open Menu Menu File / Open Barra de ferramentas Standard/ Open Standard annotation/ Open Quick access Open Teclado Ctrl + O Ative o comando Open e abrirá uma caixa de dialogo chamada Select File, na qual o usuário poderá procurar pelo arquivo desejado e abri-lo. Localize o arquivo na lista e em seguida clique em Open. O comando Save salva um arquivo após alterações. Nome do comando: Save Menu Menu File / Save Barra de ferramentas Standard/ Save Standard annotation/ Save Quick access Save Teclado Ctrl + S Caso seja a primeira vez que o arquivo será salvo, ao ativar o comando Save abrirá a caixa de dialogo Save As. Na caixa de dialogo será solicitado o nome do novo arquivo
  • 9. e o local em que ele ficará salvo no computador. Finalizando as configurações clique em Save. Nome do comando: Save As Menu Menu File / Save As Barra de ferramentas Standard/ Save Standard annotation/ Save Quick access Save Teclado Ctrl + Shift + S Comandos Regen e Regen All. O comando Regen All regenera todos os objetos geométricos desenhados em todas as Viewports. O Regen regenera todos os objetos geométricos na tela atual. Nome do comando: Regen ou Regen All Menu Menu View/ Regen Menu View/ RegenAll Teclado RE +  regen / REA+ RegenAll Comando Undo. Desfaz o ultimo comando utilizado Nome do comando: Undo Menu Menu Edit/ Undo Barra de ferramentas Standard Teclado U + / Ctrl +Z Utilize o comando Undo com atenção para não perder parte do desenho e também não confunda o comando undo com a opção Undo apresentada durante a execução de alguns comandos. UE 1 CONCEITOS DE CAD E DE DESENHO MANUAL - RECURSOS DE PRECISÃO E CAPTURA DE PONTOS GEOMÉTRICOS GRID: Apresenta um padrão de malha na área de trabalho semelhante a uma folha de papel quadriculada que pode auxiliar o usuário em determinadas tarefas. O Grid é encontrado na Barra de Status e pode ser configurado para definir o espaçamento da malha e o seu tamanho total. Para configurar o Grid vá até o seu ícone na barra de status e clique com o botão direito do mouse, em seguida abrirá um menu suspenso onde terá a opção Settings. Ao clicar em setting abrirá uma nova caixa de diálogo, configure a nova malha de acordo com as medidas de pontos cartesianos necessário para o seu tipo de trabalho. Essa medidas ficarão configurada no seu AutoCAD. Caso acione o Grid e a malha não apareça na tela, dê o comando Zoom Extend e ela aparecerá centralizada na tela. A malha do Grid é um objeto de referência e precisão, por isso ela não é impressa. SNAP: Restringe o movimento do cursor a intervalos especificados. Geralmente o SNAP é especificado para mover o cursor nas mesmas medidas da malha do GRID.
  • 10. Para acionar o Snap vá até a barra de status e clique com o botão esquerdo do mouse. O mesmo vale para o GRID. Aparecerá uma mensagem dizendo < Snap on>. ORTHO: No modo Ortho, o movimento do cursor é restrito à direção horizontal ou vertical em relação ao UCS. Para acionar o ORTHO vá até a barra de status e clique com o botão esquerdo do mouse. Aparecerá uma mensagem dizendo < Ortho on>. Este modo altera a edição de objetos. Por exemplo, ao se mover o objeto como o modo ortho ativado, o objeto será movido em direção vertical ou horizontal. POLAR TRACKING: o modo POLAR TRACKING, com a ajuda de um tooltip e uma linha-guia auxiliar, cria ou edita um objeto na direção de um ângulo diferente dos ângulos ortogonais. Para acionar o POLAR TRACKING, vá até a barra de status e clique com o botão esquerdo do mouse. Aparecerá uma mensagem dizendo < Polar on>. OSNAP ou OBJECT SNAP: As ferramentas de precisão OSNAP são recursos utilizados em conjunto com os comandos para desenhar de forma precisa. No AutoCAD, cada objeto contém pelo menos um ponto que pode ser reconhecido por OSNAP. Com ele determinamos onde esta o ponto inicial de uma reta, o ponto central de uma circunferencia, tangentes, quadrantes entre outros. UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E COMANDOS - CRIANDO ENTIDADES 2D Line: cria segmentos de linhas retas “separadas”. Nome do comando: Line Menu Menu Draw/ Line Barra de ferramentas Draw/ Line Ribbon Aba Home/ painel Draw Teclado L + Ative o comando Line em alguma das modalidades. Na barra de comandos será exibida uma sequencia: LINE Specify first point: <Especifique o primeiro ponto, clicando com o botão esquerdo do mouse na área de trabalho> Specify next point or [Undo]: <Especifique o próximo ponto. Indicando com o mouse a direção do próximo ponto clique com o botão esquerdo do mouse ou digite um valor de comprimento da linha. Em seguida dê > Specify next point or [Undo]: <Especifique o próximo ponto. Indicando com o mouse a direção do próximo ponto clique com o botão esquerdo do mouse ou digite um valor de comprimento da linha. Em seguida dê > < Para finalizar o comando Line dê em ESC> [Undo] ou <u + > Desfaz o ultimo trecho. [Close] ou <c + > conecta o ultimo ponto de line ao primeiro finalizando o comando. Polyline: É um objeto composto por linhas e arcos conectados e de seguimento único. Nome do comando: Polyline / pline Menu Menu Draw/ Polyline
  • 11. Barra de ferramentas Draw/ Polyline Ribbon Aba Home/ painel Draw Teclado PL + Ative o comando Polyline em alguma das modalidades. A sequencia de informações na barra de comandos diz: Specify start point: <com o botão esquerdo do mouse clique o primeiro ponto da Polyline na área de trabalho> Specify next point or [Arc/Halfwidth/Length/Undo/Width]: <Especifique o próximo ponto. Indicando com o mouse a direção do próximo ponto clique com o botão esquerdo do mouse ou digite um valor de comprimento da polyline. Em seguida dê > Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: <Especifique o próximo ponto. Indicando com o mouse a direção do próximo ponto clique com o botão esquerdo do mouse ou digite um valor de comprimento da Polyline. Em seguida dê >< Para finalizar o comando Polyline dê em ESC> O comando Polyline oferece algumas opções na barra de comandos, como: [Arc] inicia um trecho em arco e exibe ainda subopções como ângulo, espessura de linha, raio. [Halfwidth] determina metade da espessura dos próximos trechos de linha. [Length] determina o comprimento do próximo trecho de linha. [Undo] desfaz o último trecho. [Width] define a espessura dos próximos trechos. Polygon: cria polylines em formato de polígono com lados pré definidos inscrito ou circunscrito em uma circunferência. Nome do comando: Polygon Menu Menu Draw/ Polygon Barra de ferramentas Draw/ Polygon Ribbon Aba Home/ painel Draw Teclado POL + Ative o comando e siga a sequencia na barra de comandos. Enter number of sides : <digite o número de lados que o polígono deverá ter e > Specify center of polygon or [Edge]:<especificar o centro do polígono clicando com o botão esquerdo do mouse na área de trabalho> Enter an option [Inscribed in circle/Circumscribed about circle]: < escolha entre as opções inscrito / circunscrito e dê > Specify radius of circle: < dê o valor de raio e > Rectangle: cria retângulos de polyline determinando valores para área, direção,altura e largura. Nome do comando: Rectangle Menu Menu Draw/ Rectangle Barra de ferramentas Draw/ Rectangle Ribbon Aba Home/ painel Draw Teclado REC +
  • 12. Ative o comando e siga a sequencia na barra de comandos. Fórmula: @x,y Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: <clique primeiro ponto> Specify other corner point or [Area/Dimensions/Rotation]: <arraste o mouse para o canto oposto para especificar o segundo ponto> Outra forma de utilizar o Rectangle é colocando a fómula de: @X,Y Ative o comando. Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: <clique primeiro ponto> Specify other corner point or [Area/Dimensions/Rotation]: <digite a formula colocando @ os valores do retângulo respectivo ao eixo X (VIRGULA) os valores respectivos ao eixo Y e > O comando rectangle oferece algumas opções na barra de comandos como: [Area] cria retângulo determinando a área e a distância. [Dimensions] cria retângulo determinando altura e a largura. [ Rotation] cria um retângulo determinando a direção. [Chamfer] especifica cantos chanfrados para o retângulo. [Elevation] especifica a elevação do retângulo. [Fillet] especifica cantos arredondado dando uma medida de raio. [Thickness] muda a espessura do retângulo. [Width] muda a largura da polyline do retângulo. Arc: Cria arcos de circunferência com 3 pontos, onde o primeiro e o terceiro ponto são as extremidades do arco. Nome do comando: Arc Menu Menu Draw/ Arc Barra de ferramentas Draw/ Arc Ribbon Aba Home/ painel Draw Teclado A + Existem várias possibilidades de criação de arco, como: [3 points]: Cria arcos com 3 pontos, onde o primeiro e o terceiro ponto são as extremidades do arco. [Start, Center, End]: ponto inicial, centro e ponto final. [Start, Center, Length ]: ponto inicial, centro e comprimento de corda. [Start, End, Angle]: ponto inicial, ponto final e ângulo interno. [Start, End, Direction]: ponto inicial, ponto final e tangente final. [Start, End, Radius]: ponto inicial, ponto final e raio. [Center, Start, End]: centro, ponto inicial e ponto final. [Center, Start, Angle]: centro, ponto inicial e ângulo interno. [Center, start, Length]: centro, ponto inicial e comprimento de corda. [Continue]: concordante ao ultimo elemento criado. Circle: Cria circunferências.
  • 13. Nome do comando: Circle Menu Menu Draw/ Circle Barra de ferramentas Draw/ Circle Ribbon Aba Home/ painel Draw Teclado C + Siga a sequência na barra de comandos. Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: <especificar o ponto central do circulo> Specify radius of circle or [Diameter] < especificar o valor do raio e > Spline: produz curvas suaves entre uma série de pontos determinados. Nome do comando: Spline Menu Menu Draw/ Spline Barra de ferramentas Draw/ Spline Ribbon Aba Home/ painel Draw Teclado SPL + Siga a sequência na barra de comandos. Specify first point or [Object]: < especificar o primeiro ponto para inicia a spline> Specify next point: < especificar o próximo ponto> Specify next point or [Close/Fit tolerance] <start tangent>: <especificar o próximo ponto e para finalizar a spline dê duas vezes > As opções da Spline são: [close] para fechar a Spline. [Fit Tolerance] Determina a tolerância para adaptação do pontos determinados em relação à Spline. [Object] Converte polylines em splines. Ellipse: Cria elipses determinando o eixo principal e o eixo secundário. Nome do comando: Ellipse Menu Menu Draw/ Ellipse Barra de ferramentas Draw/ Ellipse Ribbon Aba Home/ painel Draw Teclado EL + Siga a sequência na barra de comandos. Specify axis endpoint of ellipse or [Arc/Center]: <especificar o eixo da elipse> Specify other endpoint of axis: <especificar a extremidade do eixo principal dando valor>: Specify distance to other axis or [Rotation]: < especificar a distância do eixo secundariotambém dando uma medida> As opções da Ellipse são: [Center] Cria uma Ellipse determinando o centro e uma extremidade de cada eixo.
  • 14. [Rotation] Define a direção angular (0° a 90°) do eixo principal. Ellipse Arc: Cria Arcos elípticos. Nome do comando: Ellipse Arc Menu Menu Draw/ Ellipse Arc Barra de ferramentas Draw/ Ellipse Arc Ribbon Aba Home/ painel Draw Teclado EL + ARC + Siga a sequência na barra de comandos. Specify axis endpoint of elliptical arc or [Center]: <especifique o primeiro ponto do eixo principal> Specify other endpoint of axis: <especifique a extremidade do eixo principal> Specify distance to other axis or [Rotation]: < especifique a distância do eixo secundário> Specify start angle or [Parameter]: <Ortho off> <especifique o ponto inicial do ângulo> Specify end angle or [Parameter/Included angle]:< especifique o ponto final do ângulo> Revision cloud: Cria uma polyline com arcos seqüenciais formando uma nuvem fechada. Este comando é utilizado para realçar as anotações de revisão no desenho. Nome do comando: Revision Cloud Menu Menu Draw/ Revision Cloud Barra de ferramentas Draw/ Revision Cloud Ribbon Aba Home/ painel Draw Teclado Revcloud Siga a sequência na barra de comandos. Minimum arc length: 0.50000 Maximum arc length: 0.50000 Style: Normal Specify start point or [Arc length/Object/Style] <Object>: <Especifique o ponto inicial para o Revcloud> Guide crosshairs along cloud path...<mova o mouse para criar um caminho em torno do objeto a ser revisado> Revision cloud finished.<Ao passar o cursor sobre o ponto inicial, o objeto é fechado e o comando finalizado> UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E COMANDOS - SELECIONANDO OBJETOS Todas as vezes que for necessário alterar o desenho teremos que edita-lo e para editar o desenho teremos que seleciona-lo antes. Além de editar os objetos selecionados, podemos automaticamente submetelos a outro comando por estarem selecionados.
  • 15. Um modo simples de seleção é passar o mouse sobre o objeto, se ele se destacar é porque esta pronto para ser selecionado com um clique do botão esquerdo do mouse. Modo de seleção Window Seleciona todos os objetos que estiverem completamente dentro de um retângulo definido por dois pontos. Especificando os cantos da esquerda para a direita será criado uma janela de seleção. Para abrir uma janela de seleção clique bem próximo dos objetos que serão selecionado. Em seguida arraste o cursor do mouse e clique novamente no canto diagonal oposto ao primeiro. clique o 1º ponto na área de trabalhono (canto esquerdo) Specify opposite corner: Especifique o 2° ponto oposto (canto direito) A janela criada pelo modo de seleção Window apresenta borda em linha continua e cor de fundo azulado ou roxo. Neste modo de seleção o objeto tem que estar totalmente dentro da janela para ser selecionado. Modo de seleção Crossing Seleciona objetos dentro e cruzando a janela de seleção. Uma seleção de Crossing é apresentada com linha tracejada e cor de fundo esverdeado. Ao contrario da seleção Window a Crossing abre a janela de seleção da direita para a esquerda. clique o 1º ponto na área de trabalhono (canto direito) Specify opposite corner: Especifique o 2° ponto oposto (canto esquerdo) Se alguma parte do desenho estiver fora da janela de seleção também será selecionado no modo crossing. Modo de seleção All Seleciona todos os objetos no espaço do model ou no layout, exceto aqueles objetos que estão congelados ou em camadas bloqueadas. É possivel desativar uma seleção errada segurando o Shift e clicando no objeto que foi selecionado errado. Em alguns casos isso só será possivel antes de confirmar a seleção com . Dando um ESC é possível desativar todas as seleções. Os comandos que serão apresentados são encontrados na barra modify. UE 2 USO DO APLICATIVO DE DESENHO: TRAÇADOS BÁSICOS E COMANDOS - APAGANDO E RESTAURANDO OBJETOS. Erase: remove objetos de um desenho. Nome do comando: Erase Menu e barra de ferramenta Modify/ Erase Ribbon Aba Home/ painel Modify Teclado E + Ao ativar o comando siga a sequencia na barra de comandos. Select objects: <Selecione os objetos e, em seguida, o AutoCAD informará quantos objetos foram selecionados. Para confirmar pressione  > Em vez de selecionar objetos para apagar, você pode digitar uma opção, como L (last)para apagar o último objeto desenhado ou ALL para apagar todos os objetos. Também é possivel selecionar os objetos e pressionar a tecla DELETE para apagar.
  • 16. Oops: Restaura objetos apagados. Nome do comando: Oops Teclado Oops+ OOPS não poderá ser usado para restaurar os objetos que foram removidos com o comando PURGE. Copy: Copia os objetos a uma determinada distância em uma direção especificada. Nome do comando: Copy Menu e barra de ferramenta Modify/ Copy Ribbon Aba Home/ painel Modify Teclado CO + Ative o comando e siga a sequencia. Select objects: < selecione o objeto e finalize com > Specify base point or [Displacement/mOde]: <clicar com o botão esquedor em um ponto do objeto para especificar o ponto base> Specify second point or [Exit/Undo] <Exit>: < especificar uma direção e distância para copiar e para finalizar> Move: Move objetos a uma determinada distância e direção especificada. Nome do comando: Move Menu e barra de ferramenta Modify/ Move Ribbon Aba Home/ painel Move Teclado M + Ative o comando e siga a sequencia. Select objects: <selecione o objeto que será movido e confirme com > Specify base point or [Displacement]: <especificar um ponto base> Specify second point or displacement: <especificar uma direção e distância para mover o objeto e para finalizar> O ponto base pode ser pego em qualquer parte do objeto ou próximo dele, porém é recomendável que se pegue o ponto base no objeto, com o auxílio da ferramenta Osnap, para obter resultados precisos. Mirror: Cria uma cópia espelhada dos objetos selecionados a partir de um eixo de espelhamento que é especificado por dois pontos para qualquer direção. Nome do comando: Mirror Menu e barra de ferramenta Modify/ Mirror Ribbon Aba Home/ painel Modify Teclado MI + Ative o comando e siga a sequencia. Select objects: <selecione o objeto a ser espelhado e finalize com >
  • 17. Specify first point of mirror line:< especificar o primeiro ponto para determinar o eixo de espelhamento> Specify second point of mirror line: <especificar o Segundo ponto para determinar o eixo de espelhamento> Erase source objects? [Yes/No] <N>: < O AutoCAD pergunta se o objeto original será apagado ou não. Para não apagar o objeto, aceite a resposta padrão NO e confirme com a tecla . para apagar o objeto digite Y> Offset: Cria círculos concêntricos, linhas paralelas e curvas paralelas a uma determinada distância. Nome do comando: Offset Menu e barra de ferramenta Modify/ Offset Ribbon Aba Home/ painel Modify Teclado O + Ative o comando e siga a sequencia. Specify offset distance or [Through/Erase/Layer] <Primeiro especificar a distância em que os objetos ficarão paralelos e para confirmar> Select object to offset or [Exit/Undo] <Exit>: < selecione o objeto> Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: <espcifique com um ponto a direção que o objeto deverá ficar e clique com o botão esquerdo > Select object to offset or [Exit/Undo] <Exit>: < selecionar mais uma vez o objeto para fazer mais um offset ou para finalizar> Opções do comando Offset: [Through] adota como distância um ponto determinado. [Erase] apaga o objeto original. [Layer] determina se o objeto copiado será criado no layer corrente ou no layer do objeto de origem. [Undo] desfaz a última cópia sem sair do comando Offset. [Multiple] cria cópias múltiplas. Rotate: gira o objeto em torno de um ponto base. Nome do comando: Rotate Menu e barra de ferramenta Modify/ Rotate Ribbon Aba Home/ painel Modify Teclado RO + Ative o comando e siga a sequencia. Select objects: <selecione o objeto e finalize com > Specify base point: < especifique um ponto base que servirá de eixo de rotação> Specify rotation angle or [Copy/Reference] <90>: <especifique um ângulo de rotação que o objeto deverá girar e para finalizar> O ângulo de rotação no AutoCAD é no sentido anti-horário. Com um valor negativo de ângulo de rotação, o sentido torna-se horário. Opções do Rotate: [Copy] cria uma cópia do objeto selecionado. [Reference] determina um ângulo de referência por meio de um valor ou especificando dois pontos.
  • 18. Scale: Amplia ou reduz os objetos selecionados, mantendo as suas proporções mesmo depois de alterar a escala. Nome do comando: Scale Menu e barra de ferramenta Modify/ Scale Ribbon Aba Home/ painel Modify Teclado SC + Ative o comando e siga a sequencia. Select objects: <selecione o objeto e finalize com > Specify base point: < especifique um ponto base> Specify scale factor or [Copy/Reference] :< especifique um valor de escala para ampliar ou diminuir o objeto> Opções do Scale: [Copy] cria uma cópia do objeto selecionado. [Reference] determina um fator de escala, tendo como referência um comprimento inicial em relação a um comprimento final. Stretch: Alonga ou diminui parte do objeto selecionado sempre pela janela Crossing. Nome do comando: Stretch Menu e barra de ferramenta Modify/ Stretch Ribbon Aba Home/ painel Modify Teclado S+ Ative o comando e siga a sequencia. Select objects to stretch by crossing-window or crossing-polygon... <selecione o objeto através da janela de seleção crossing e finalize com > Specify base point or [Displacement] <Displacement>:<especifique um ponto base para determinar o ponto inicial do deslocamento> Specify second point or <use first point as displacement>: <especifique o ponto final dando uma direção e colocando uma medida de deslocamento> Não é possível alongar ou diminuir círculos, textos ou blocos. Trim: Apara / corta partes do objeto (lines, plines, splines, arcs, circles, rectangles, ellipses) que se interseccionem com outros objetos. Nome do comando: Trim Menu e barra de ferramenta Modify/ Trim Ribbon Aba Home/ painel Modify Teclado TR+ + Ative o comando e siga a sequencia. Ative o comando na barra de ferramentas e pressione  Current settings: Projection=UCS, Edge=None Select cutting edges ... Select objects or <select all>: Select object to trim or shift-select to extend or
  • 19. [Fence/Crossing/Project/Edge/eRase/Undo]: <selecione a parte do objeto que será cortada e finalize com > Lembre-se caso ative o comando pelo teclado dê duas vezes e siga a sequencia a cima. Opções do Trim: [Fence]: Seleciona todos os objetos que cruzam a cerca de seleção. [Crossing]: Seleciona objetos dentro e cruzando uma janela retangular definida por dois pontos (seleção crossing). [Project]: Seleciona o plano de projeção para cortar o objeto (útil para 3D). [Edge]: Corta parte do objeto que apresenta intersecção aparente (útil para 3D). [Erase]: Exclui os objetos selecionados. É conveniente para apagar objetos desnecessários, sem deixar o comando Trim. [Undo]: Desfaz o último corte sem sair do comando Trim. Extend: estende uma linha, uma polyline ou arco até outro objeto. Nome do comando: Extend Menu e barra de ferramenta Modify/ Extend Ribbon Aba Home/ painel Modify Teclado EX+ + Ative o comando e siga a sequencia. Ative o comando na barra de ferramentas e pressione  Current settings: Projection=UCS, Edge=None Select boundary edges ... Select objects or <select all>: Select object to extend or shift-select to trim or [Fence/Crossing/Project/Edge/Undo]: <selecione a parte do objeto que será estendida até outro objeto e finalize com > Lembre-se caso ative o comando pelo teclado dê duas vezes e siga a sequencia a cima. Opções do Extend: [Fence]: Seleciona todos os objetos que cruzam a cerca de seleção. [Crossing]: Seleciona objetos dentro e cruzando uma janela retangular definida por dois pontos (seleção crossing). [Project]: Seleciona o plano de projeção para cortar o objeto (útil para 3D). [Edge]: Corta parte do objeto que apresenta intersecção aparente (útil para 3D). [Undo]: Desfaz a última alteração do Extend sem sair do comando. Join: Torna em um único objeto, vários objetos individuais e semelhantes. Nome do comando: Join Menu e barra de ferramenta Modify/ Join Ribbon Aba Home/ painel Modify Teclado J+ Ative o comando e siga a sequencia. Select lines to join to source: <selecione o primeiro objeto que deverá ser unificado> Select lines to join to source: <selecione o outro objeto que deverá se unir> Os objetos que o comando Join une são: linhas, arcos, arcos elípticos, splines e hélix.
  • 20. Unindo os objetos semelhantes que estavam individuais, reduzimos o tamanho do arquivo e aumentamos a qualidade do desenho. Break: Quebra objetos de linhas, arcos, círculos, polylines, ellípses, splines, donuts selecionados entre dois pontos. Nome do comando: Break Menu e barra de ferramenta Modify/ Break Ribbon Aba Home/ painel Modify Teclado BR+ Ative o comando e siga a sequencia. Select object:<Selecione o objeto. O comando assume o ponto especificado como primeiro ponto de quebra> Specify second break point or [First point]:< especifique o Segundo ponto> Opções do Break: [First Point]: redefine o primeiro ponto. Break at Point: Quebra um objeto em dois objetos independentes. Nome do comando: Break at Point Menu e barra de ferramenta Modify/ Break at Point Ribbon Aba Home/ painel Modify Ative o comando e siga a sequencia. Select object:< selecione o objeto> Specify second break point or [First point]: _f< digite F para alterar o primeiro ponto, caso contrario o primeiro clique de seleção já servirá de primeiro ponto> Specify first break point:< especifique o primeiro ponto de quebra> Specify second break point: @<especifique o Segundo ponto de quebra> Fillet: une linhas verticais e horizontais em ângulo de 90° ou em curvatura pré especificada. Nome do comando: Fillet Menu e barra de ferramenta Modify/ Fillet Ribbon Aba Home/ painel Modify Teclado F+ Ative o comando e siga a sequencia. Current settings: Mode = TRIM, Radius = 0 < ative o comando e observe que o raio esta com o valor 0. Isso fará cantos em ângulo de 90°> Select first object or [Undo/Polyline/Radius/Trim/Multiple]:< selecione o primeiro objeto em qualquer ordem> Select second object or shift-select to apply corner: <finalize selecionando o segundo objeto > Para Fillet com curvatura.
  • 21. Current settings: Mode = TRIM, Radius = 0 < ative o comando e observe que o raio esta com o valor 0> Select first object or [Undo/Polyline/Radius/Trim/Multiple]: r <digite R de radius para alterarmos a medida de curvatura> Specify fillet radius <0>: .50 < dê um valor de raio. ex: .50 cm> Select first object or [Undo/Polyline/Radius/Trim/Multiple]: < selecione o primeiro objeto em qualquer ordem> Select second object or shift-select to apply corner: <finalize selecionando o segundo objeto > Opções do Fillet: [Undo] desfaz o último encontro de Fillet sem sair do comando. [Polyline] cria cantos arredondados em cada vértice de uma polyline. [Radius] determina o raio do arco para a curvatura. [Trim/No trim] determina se as arestas serão eliminadas ou não. [Multiple] cria cantos arredondados múltiplos, sem ser necessário reiniciar o comando. Não será possível fazer um conto de arco se o valor de raio for maior que o próprio objeto. Nesse caso o AutoCAD responderá com a seguinte informação: “radius is too large”. Chanfer: cria chanfro entre dois objetos não paralelos determinando a distância ou o ângulo. Nome do comando: Chanfer Menu e barra de ferramenta Modify/ Chanfer Ribbon Aba Home/ painel Modify Teclado CHA+ O chanfro pode ser determinado a partir de valores de distância ou ângulos. Ative o comando e siga a sequencia para chanfro com distância. (TRIM mode) Current chamfer Dist1 = 0.00, Dist2 = 0.00 < ao ativar o comando observe que os valores de Distância estão em 0> Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: d < digite D (de distância) para colocar os valores de distância do chanfro> Specify first chamfer distance <0.00>: .10 <dê a primeira medida que respectivamente será a primeira linha a ser clicada> Specify second chamfer distance <0.10>: .25 < dê a segunda medida que respectivamente será a segunda linha clicada> Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: < clique na primeira linha> Select second line or shift-select to apply corner: <clique na segunda linha> Opções para o Chanfer: [Undo] desfaz o último chanfro sem sair do comando. [Polyline] cria chanfros em cada vértice de uma polyline. [Distance] determina o valor de distância do chanfro. [Trim/No trim] determina se as arestas serão eliminadas ou não. [Multiple] cria chanfros múltiplos, sem ser necessário reiniciar o comando. [Angle] cria chanfros a partir dos valores determinados da distância e de um ângulo. Explode: quebra objetos de entidade única como polyline.
  • 22. Nome do comando: Explode Menu e barra de ferramenta Modify/ Explode Ribbon Aba Home/ painel Modify Teclado X+ Ative o comando e siga a sequencia. Select objects: 1 found <selecione a polyline e confirme a quebra com > UE 3: USO DO APLICATIVO DE DESENHO: RECURSOS COMPLEMENTARES E COMANDOS - CÁLCULOS DE ÁREA, DISTÂNCIA, E LISTAGEM DE INFORMAÇÕES SOBRE OBJETOS O AutoCAD tem comandos especifico para pegarmos informações sobre o objeto. Alguns deles são encontrados na Barra de Ferramentas INQUIRY. Informações como distância, àrea, volume, raio de um objeto, além de informações mais completas em uma lista com o comando List. Measuregeom ou Distance: É utilizado para medir a distância ou o ângulo entre dois pontos. O resultado da distância é apresentado no formato de unidades atuais. Ex: decimal. Nome do comando: Distance Menu Tools/Inquiry/Distance Ribbon Aba Home/ painel Utilies/Measure Barra de Ferramenta Inquiry Teclado MEA+ + DI+ Ative o comando e siga a sequencia. Specify first point: <especificar o primeiro ponto do objeto > Specify second point or [Multiple points]:<especificar o Segundo ponto do objeto> A distância e ângulo serão apresentadas na barra de comandos conforme exemplo abaixo: Distance = 1.00, Angle in XY Plane = 0.00, Angle from XY Plane = 0.00 Delta X = 1.00, Delta Y = 0.00, Delta Z = 0.00 Opções para o Measuregeom: [Multiple Points] calcula a distância total entre vários pontos. [Radius] calcula o raio ou o diâmetro de um arco ou círculo. [Angle] calcula o ângulo de um arco, uma linha ou um vértice. [Area] calcula a área e o perímetro de um objeto. [Volume] calcula o volume de um objeto 2D ou 3D. No caso 2D, é necessário determinar a altura do objeto. Observação: É importante ligar o Osnap na barra de status, para selecionar com precisão os pontos. Area: É utilizado para medir a área e o perímetro de um objeto.
  • 23. Nome do comando: Area Menu Tools/Inquiry/ Area Ribbon Aba Home/ painel Utilies/Measure Barra de Ferramenta Inquiry Teclado AREA+ Ative o comando e siga a sequencia. Specify first corner point or [Object/Add area/Subtract area/eXit] <Object>: < clicar no primeiro canto do objeto> lembre-se de não voltar a clicar no primeiro ponto do objeto pois, isso irá alterar o valor de perímetro. Specify next point or [Arc/Length/Undo]: < clique no próximo ponto> Specify next point or [Arc/Length/Undo]: < clique no próximo ponto> Specify next point or [Arc/Length/Undo/Total] <Total>:< clicando nos cantos do objeto será possível observar uma cobertura verde cobrindo-o. Se a cobertura estiver completamente sobre a parte que deseja tirar medidas dê  > as medidas de área e perímetro apareceram na área de comando. Para sair do comando área dê ESC. Exemplo de um quadrado 1x1 Area = 1.00, Perimeter = 4.00 List: o comando List apresenta todas as propriedades do objeto. Nome do comando: List Menu Tools/Inquiry/ List Barra de Ferramenta Inquiry Teclado LI+ Ative o comando e siga a sequencia Select objects:< selecione o objeto e dê > abrirá uma janela de listagem com todas as informações de propriedades do objeto selecionado. Exemplo abaixo: LWPOLYLINE Layer: "0" Space: Model space Handle = 348 Closed Constant width 0.00 area 1.00 perimeter 4.00 at point X= 42.60 Y= 29.24 Z= 0.00 at point X= 43.60 Y= 29.24 Z= 0.00 at point X= 43.60 Y= 30.24 Z= 0.00 at point X= 42.60 Y= 30.24 Z= 0.00 Para sair da janela de listagem feche-a em close. Dividindo objetos
  • 24. Com comandos de divisão é possível inserir blocos nos objetos a uma distância específicada. Point Style: o comando Point Style seleciona um estilo de ponto. Nome do comando: Point Style Menu Format/Point Style Teclado ddptype+ A caixa de diálogo Point Style apresenta vários tipos de pontos. Escolha um novo ponto clicando sobre a imagem e dê OK para sair da caixa de diálogo. Divide: o comando Divide cria divisões no objeto sempre equidistante e com o auxilio do Point. Nome do comando: Divide Menu Draw/Point/ Divide Ribbon Aba Home/ painel Draw/Divide Teclado DIV+ Ative o comando e siga a sequencia Select object to divide:< selecione o objeto que será dividido> Enter the number of segments or [Block]: 5 < especifique o número de divisões do objeto e dê > Measure: o comando Measure divide um objeto em espaços definidos pelo usuário com o auxílio do objeto Point ou colocando blocos diretamente. Nome do comando: Measure Menu Draw/Point/ Measure Ribbon Aba Home/ painel Draw/ Measure Teclado ME+ Ative o comando e siga a sequencia. Select object to measure: < selecione o objeto queserá dividido> Specify length of segment or [Block]: b < a opção do measure na linha de comandos é block. Digite B de Block para que as divisões já insiram o bloco> Enter name of block to insert: neodipsis < sera necessário colocar o nome do bloco. Ex: neodipsis> Align block with object? [Yes/No] <Y>: < o AutoCAD pergunta se você deseja que o bloco seja alinhado com o objeto. Neste caso Y de Yes> Specify length of segment: Specify second point: 2.< especifique o primeiro ponto e digite um valor de divisões. Ex: 2.00 e > LAYERS: CAMADAS DE DESENHO Podemos comparar Layers do AutoCAD com folhas de papel vegetal nas quais desenhamos diferentes partes do objeto, que podem ser manipuladas uma a uma ou sobrepostas para serem visualizadas em conjunto. É importante pensar na organização dos elementos que compõem o projeto e como eles devem ser dispostos em Layers (camadas) diferentes para tornar o trabalho mais eficiente.
  • 25. Em arquitetura é comum a criação de layers para paredes, janelas, mobiliários, elementos estruturais, hidráulica, elétrica, cotas, textos etc. Em mecânica os layers geralmente são criados para linhas de centro, hachuras, objetos e linhas internas. As vantagens de se trabalhar com Layers em um desenho são: - indicar cores diferentes, tipo e espessura de linha. -associar diferentes cores a diversas espessuras de linhas, o que resulta em um desenho com várias cores e espessuras de linhas mesmo que o desenho seja plotado. -controlar a visibilidade dos objetos no desenho. -controlar quais objetos devem ser impressos. -controlar quais objetos não devem ser editados ou apagados. Layer Properties Manager A caixa de dialogo Layer Properties Manager permite criar e controlar os layers. Nome do comando: Layer Properties Manager Menu Format/Layer Ribbon Aba Home/ painel Layers Barra de Ferramentas Layers Teclado LA+ A apresentação da caixa de diálogos Layer Properties Manager depende do ambiente em que o comando é ativado (model ou Layout). Um Layer é definido por nome de identificação e por um conjunto de propriedades de objeto: cor, tipo de linha e espessura de linha. Por definição os objetos herdam as propriedades do Layer que foi utilizado ao serem desenhados, ou seja, os objetos possuem propriedades by layer. As seguintes opções da caixa de diálogo Layer Properties Manager são importantes para o controle dos layers. New Layer: cria um novo layer. Digite um nome para facilitar a identificação. A nova camada é criada abaixo da última camada selecionada atualmente. New Layer Frozen VP in All Viewports: cria um novo Layer e congelado em todas as viewports de layout existente. Este botão é acessível a partir do Layout. Delete Layer: exclui Layer com um clique na opção Apply ou OK. Só é possível excluir as camadas sem referências, ou seja, que não foram usadas no arquivo. O Layer 0 e o layer Defpoints não podem ser excluidos. Set Current: determina como atual o layer selecionado. Status: Indica o layer que esta corrente, indica o layer que esta vazio e o que ja tem referência na área de trabalho. Name: Nome do layer. Exemplo: Parede, hachura, texto, etc. On/Off: ligar/ desligar. Lâmpada acesa indica que os objetos que estão no layer são visíveis no desenho. Para apagar a lâmpada, clique com o botão esquerdo do mouse sobre ela. Thaw/ Freeze: descongelar/ congelar. Quando o layers esta congelado os objetos deste layer não são visíveis no desenho e estão excluídos de regeneração ou renderização. Não se pode determinar um layer congelado como corrente.
  • 26. Unlocked/ locked: destravado/ travado. Quando o layers esta travado, os objetos deste layer são visíveis no desenho com um tom cinza claro e não é possível editalos como: mover, copiar ou apagar. Color: Muda a cor associada dos layers selecionados. Clicando no nome da cor exibe a caixa de diálogo Select Color. Linetype: Altera o tipo de linha associado com o layer selecionado. Clicando no nome do tipo de linha exibe a caixa de diálogo Selecionar tipo de linha. Lineweigth: Altera a espessura de linha do layer selecionado. Clicando no número de espessura abrirá uma caixa de diálogo para selecionar uma nova espessura. Plot style: Muda o estilo de plotagem associado com os layers selecionados. Plot / No plot: Plotar/ não plotar. Objetos de um layer No Plot podem ser vistos, editados no desenho, mas não podem ser plotados. New VP Freeze On/Off: determina que, ao ser criada uma Viewport no Layout, o layer será criado como congelado. VP Freeze On/Off: congela determinados layers na Viewport corrente. VP Color: Disponível no layout. Determina uma cor para a viewport corrente. VP Linetype: Disponível no layout. Determina um tipo de Linha para a viewport corrente. VP Lineweigth: Disponível no layout. Determina a espessura de Linha para a viewport corrente. VP Plot style: Disponível no layout. Determina o estilo de plotagem para a viewport corrente. Description: Descreve determinado layer. Invert Selection: Seleciona todos os layers apresentados na lista, exceto os que já estão selecionados. Indicate Layers in use: Indica os layers que estão em uso. Settings: Ativa a caixa de diálogo Layer Settings, que controla as notificações ao criar um novo Layer. Comandos para obtenção de cópias múltiplas de forma organizada. No AutoCAD é possivel criar cópia multipla de um objeto de forma organizada por linhas e colunas ou cópia multipla circular em torno de um ponto central. Com o comando Array podemos especificar o número de linhas e de colunas, distância e ângulo para Retângular Array, e ponto central, número de objetos e ângulo de rotação para Polar Array.
  • 27. Array O comando Array cria cópias multiplas de modo ordenado. Nome do comando: Array Menu Modify/Array Ribbon Aba Home/ painel Modify Barra de ferramentas Modify/ Array Teclado AR+ Ao ativar o comando array, abrirá uma caixa de diálogo com a seguintes opções: Opção Retangular array cria cópias de um objeto de forma retângular, em linhas e colunas com espaço e ângulo pré definido. [Select objects] Seleciona os objetos que serão copiados. [Rows] determina a quantidade de linhas onde o objeto selecionado será copiado. [Columns] Determina a quantidade de colunas onde o objeto selecionado será copiado. [Row Offset] determina a distância entre as linhas por eixo. [Column Offset] Determina a distância entre as colunas por eixo. [Angle of Array] determina a direção angular das cópias. Escolha a opção Retangular Array e siga a sequência: 1. clique em SELECT OBJECTS para selecionar o objeto. Após selecionar o objeto dê  para voltar a caixa de diálogo. 2. Determine a quantidade de linhas em ROWS. 3. Determine a quantidade de colunas em COLUMNS. 4. Determine a distância entre as linhas em ROW OFFSET. 5. Determine a distância entrea as colunas em COLUMN OFFSET. 6. Determine o ângulo em ANGLE OF ARRAY. 7. Clique em PREVIEW para visualizar o resultado. 8. Para aceitar o resultado das cópias clique em OK. Opção Polar array cria cópias de um objeto de forma circular. [Select objects] Seleciona os objetos que serão copiados. [Center Point] Determina o eixo de rotação das cópias. [Method] Determina o método de criar as cópias. - Total Number of items & Angle to Fill determina a quantidade de cópias e o ângulo de rotação.
  • 28. - Total Number of items & Angle between items determina a quantidade de cópias e o ângulo entre eles. - Angle to fill & Angle between items cria cópias determinando o ângulo total e o ângulo entre os itens. [Rotate items as copied] Determina se as cópias serão rotacionadas ou não em relação ao centro do Array Polar. [Object base point] Determina um novo ponto de referência para o objeto que será copiado. Escolha a opção Polar Array e siga a sequência: 1. clique em SELECT OBJECTS para selecionar o objeto. Após selecionar o objeto dê  para voltar a caixa de diálogo. 2. Clique em CENTER POINT para determinar o eixo de rotação. 3. Selecione em METHOD um metodo para cálcular o Array. 4. Determine no espaço TOTAL NUMBER OF ITEMS o número de cópias. 5. Determine no espaço ANGLE TO FILL o ângulo para Array. 6. Determine no espaço ANGLE BETWEEN ITEMS o ângulo para Array. 7. Clique em PREVIEW para visualizar o resultado. 8. Para aceitar o resultado das cópias clique em OK. Trabalhando com hachuras padrões e gradientes Usamos Texturas para uma representação gráfica de elementos no projeto, tais como: pedra, areia, texturas quadriculadas, etc. Com os comandos Hatch e Gradient podemos preencher um desenho escolhendo entre um tipo de textura, a escala e ângulo de inserção no objeto. Hatch O comando Hatch preenche uma determinada área do desenho com um padrão de hachura. Nome do comando: HATCH Menu Draw/Hatch Ribbon Aba Home/ painel Draw Barra de ferramentas Draw/Hatch Teclado H+ Ao ativar o comando, abrirá uma caixa de dialogo com as seguintes opções. [Type and Pattern] Seleciona o tipo de hachura. [Angle and Scale] Determina a escala e o ângulo de inclinação das hachuras. A opção RELATIVE TO PAPER space define um fator de escala da hachura em relação ao layout escolhido. [Hatch Origin] redefine uma nova origem para hachura. [Boundaries] Determina o limiteda área que será hachurada.
  • 29. Quando o usuário clica no íone ADD PICK POINTS o AutoCAD retorna ao desenho, permitindo que se clique dentro da área que será hachurada tornando-a tracejada. Com a opção REMOVE BOUNDARY removemos a seleção do objeto tracejado. [Options] Determina se a hachura será considerada Object Annotation ou Associativa. As hachuras são consideradas associativas quando elas acompanham as alterações do objeto. [Islands] controla o modo que o comando interpreta para criar hachuras em objetos internos em relação a objetos externos. Colocar imagem [Boundary Retention] determina se os objetos que definem a área serãoou não apagados, ou convertidos em Polyline ou Region. [Boundary Set] determina como o desenho será analisado para criar a hachura. É útil quando o desenho esta carregado, pois aumenta a velocidade de processamento, limitando os objetos que serão analisados. [Gap Tolerance] determina um valor para o espaçamento no objeto. Objetos com gapscriam hachuras não associativas. [Inherit Options] cria uma hachura com as mesmas propriedades de outra hachura. Gradient O comando Gradient cria hachuras em coresdegradê. Nome do comando: Gradient Menu Draw/Gradient Ribbon Aba Home/ painel Draw Barra de ferramentas Draw/Hatch Teclado H+ Ao ativar o comando, abrirá uma caixa de dialogo com as seguintes opções. [One Color] Seleciona uma cor formando um degradê da cor suave para a cor escura. [Two Colors] cria o degradê entre duas cores. [Centered] Cria o preenchimento Simétrico. [Angle] Determina o ângulo de preenchimento. Para editar uma hachura basta clicar duas vezes sobre ela e a caixa de diálogo de Hatch Edit será exibida permitindo alterações. UE 4 USO DO APLICATIVO DE DESENHO O aluno fará desenhos práticos de projeto, À partir de levantamento de obras conhecidas, utilizando os conhecimentos adquiridos.
