Sumário
1.0 Introdução................................................................................................................................ 3
1.1 Revisão.................................................................................................................................... 3
1.2 Descrições do Desenho Técnico............................................................................................. 3
1.3 Vistas ortográficas e perspectiva ............................................................................................ 4
1.3.1 Projeções ortográficas.......................................................................................................... 4
1.3.2 Vistas em perspectivas ........................................................................................................ 5
1.4 Cotagem.................................................................................................................................. 6
1.5 Escala...................................................................................................................................... 7
1.6 Folhas para impressão............................................................................................................ 8
1.7 Legendas................................................................................................................................. 9
1.8 Normas do Desenho Técnico................................................................................................ 10
1.9 Normas do Desenho Mecânico............................................................................................. 10
2.0 Auto CAD............................................................................................................................... 11
2.1 Configurações inicial (startup) .............................................................................................. 11
2.2 Barras de ferramentas .......................................................................................................... 32
2.2.1 Barra de ferramentas DRAW ............................................................................................ 32
2.2.2 Barra de ferramenta MODIFY ............................................................................................ 54
2.2.3 Barra de Ferramentas LAYERS......................................................................................... 65
2.2.4 Barra de ferramentas DIMENSION.................................................................................... 67
2.3 Plotagem ............................................................................................................................... 87
3.0 Bibliografia........................................................................................................................... 103

3
1.0 Introdução
Para um melhor entendimento do software AutoCAD, faz-se necessário conhecer alguns
assuntos essenciais de Desenho Técnico. Neste sentido foram selecionados, a seguir, alguns
assuntos básicos que possuem uma relação direta ou indireta com o programa.
Figura 1: Pistão desenhado e renderizado no AutoCAD 2012
1.1 Revisão
Esta revisão ajudará o leitor na direção dos seus estudos preliminares para, posteriormente,
dar início aos estudos no software AutoCad. Lembrando que esta revisão é somente um
resumo dos principais assuntos considerados pré-requisitos para um bom aprendizado e uma
posterior aplicação no software. Portanto o aprofundamento destes assuntos facilitará no
manuseio e na aplicação do AutoCad. Para um melhor aprendizado devem-se buscar livros
pertinentes ao conteúdo contido neste resumo. No final desta apostila contém uma bibliografia
que ajudará na busca por materiais que ajudem na absorção dos assuntos.

4
1.2 Descrições do Desenho Técnico
O desenho técnico é um desenho que acompanha todo um rigor técnico, através de normas,
que possibilitam uma única interpretação, sem ambiguidades na forma como descreve um
determinado objeto. Com o avanço da tecnologia foram desenvolvidos softwares que auxiliam
a construção de desenhos normatizados. Estes softwares denominados CAD (Computer
Assisted Drawing ou Computer Aided Design) substituíram os papeis e as canetas facilitando a
elaboração de projetos industriais. Como exemplos temos o AutoCAD, SolidWorks, Catia etc.
Além dos softwares do tipo CAE que servem tanto para modelagem como para simulações.
1.3 Vistas Ortográficas e em Perspectiva
1.3.1 Projeção ortográfica
Basicamente a projeção ortográfica pode ser definida como qualquer projeção isolada feita pelo
abaixamento de perpendiculares sobre um plano. Todavia o consenso advindo de longo uso a
considera como combinação de duas ou mais vistas.
Definição: A projeção ortográfica é o método de representar a forma exata de um objeto por
meio de uma ou mais projeções do objeto sobre planos que em geral estão em ângulo reto
entre si baixando-se perpendicularmente do objeto ao plano. O conjunto das vistas sobre esses
planos descreve totalmente o objeto. (Desenho técnico e tecnologia gráfica – Thomas E.
French e Charles J. Vierck)
Exemplo:
Figura 2: Conjunto das vistas sobre planos

5
As vistas ortográficas da figura 1 são mostradas nas figuras 3 e 4 abaixo:
OBS: Foi considerada como vista frontal a face do cubo que se encontra inclinada.
Figura 3: Vistas Ortográficas
Figura 4: Vistas Ortográficas
1.3.2 Vistas em perspectiva
A vista em perspectiva representa o objeto como ele aparece nos nossos olhos. No entanto,
suas linhas não podem ser diretamente medidas para que haja uma descrição exata do objeto.
Visando a elaboração de um sistema de desenho que representasse o objeto em perspectiva,
de tal forma que suas linhas principais pudessem ser medidas diretamente, foram imaginados
vários métodos dentre eles: Axométrico – tendo como principal o isométrico, obliquo, em
diversas variações e Perspectiva Exata

6

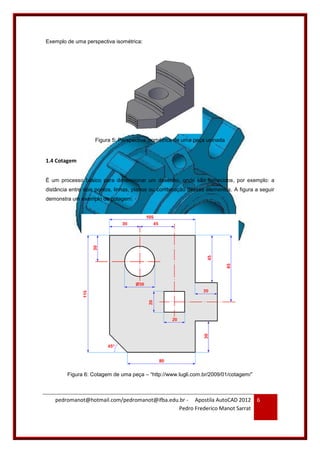

Exemplo de uma perspectiva isométrica:
Figura 5: Perspectiva isométrica de uma peça usinada
1.4 Cotagem
É um processo básico para dimensionar um desenho, onde são fornecidos, por exemplo: a
distância entre dois pontos, linhas, planos ou combinação desses elementos. A figura a seguir
demonstra um exemplo de cotagem:
Figura 6: Cotagem de uma peça – “http://www.lugli.com.br/2009/01/cotagem/”

7

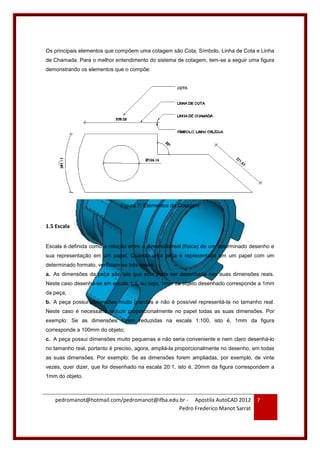

Os principais elementos que compõem uma cotagem são Cota, Símbolo, Linha de Cota e Linha
de Chamada. Para o melhor entendimento do sistema de cotagem, tem-se a seguir uma figura
demonstrando os elementos que o compõe:
Figura 7: Elementos da Cotagem
1.5 Escala
Escala é definida como a relação entre a dimensão real (física) de um determinado desenho e
sua representação em um papel. Quando uma peça é representada em um papel com um
determinado formato, verificam-se três casos:
a. As dimensões da peça são tais que esta pode ser desenhada nas suas dimensões reais.
Neste caso desenha-se em escala 1:1, ou seja, 1mm da objeto desenhado corresponde a 1mm
da peça;
b. A peça possui dimensões muito grandes e não é possível representá-la no tamanho real.
Neste caso é necessário reduzir proporcionalmente no papel todas as suas dimensões. Por
exemplo: Se as dimensões forem reduzidas na escala 1:100, isto é, 1mm da figura
corresponde a 100mm do objeto;
c. A peça possui dimensões muito pequenas e não seria conveniente e nem claro desenhá-lo
no tamanho real, portanto é preciso, agora, ampliá-la proporcionalmente no desenho, em todas
as suas dimensões. Por exemplo: Se as dimensões forem ampliadas, por exemplo, de vinte
vezes, quer dizer, que foi desenhado na escala 20:1, isto é, 20mm da figura correspondem a
1mm do objeto.

8
Portanto a aplicação da escala vai depender do tamanho do desenho e, logicamente, do
tamanho do papel que será inserido. Existem escalas padronizadas de acordo com normas
relacionadas ao desenho técnico. Abaixo se tem uma tabela com algumas escalas padrões:
Figura 8: Escalas – “http://blogdoprofessorcarlao.blogspot.com/2011/04/escalas-de-reducao-e-
ampliacao-turma.html”
1.6 Folhas para Impressão
As folhas para impressão de um desenho possuem formatos padrões, regulamentadas nas
normas de cada país. A escolha do formato do papel será de inteira responsabilidade do
projetista ou desenhista. Para isso deve-se ter o bom senso para escolher um formato
adequado para um desenho com um determinado tamanho. As folhas menores são mais
práticas, pois facilitam o seu manuseio, porém é necessária, a depender do desenho, a
utilização de escalas de redução dificultando, desta forma, a sua interpretação e compreensão.
No entanto, se for escolhido formatos maiores a interpretação do desenho será mais simples e
claro. A Figura 9 mostra os formatos de papéis:

9

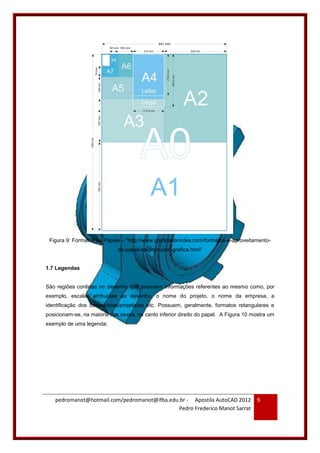

Figura 9: Formatos de Papéis – “http://www.graficaebrindes.com/formatos-e-aproveitamento-
de-papel-na-producao-grafica.html”
1.7 Legendas
São regiões contidas no desenho que possuem informações referentes ao mesmo como, por
exemplo, escalas atribuídas ao desenho, o nome do projeto, o nome da empresa, a
identificação dos desenhistas/projetistas etc. Possuem, geralmente, formatos retangulares e
posicionam-se, na maioria das vezes, no canto inferior direito do papel. A Figura 10 mostra um
exemplo de uma legenda:

10

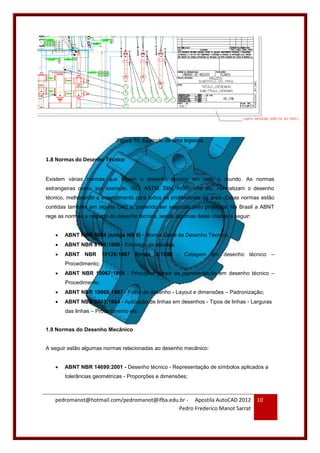

Figura 10: Exemplo de uma legenda
1.8 Normas do Desenho Técnico
Existem várias normas que regem o desenho técnico em todo o mundo. As normas
estrangeiras como, por exemplo, ISO, ASTM, DIN, AISC, UNI etc. normatizam o desenho
técnico, melhorando o entendimento para todos os profissionais da área. Essas normas estão
contidas também em alguns CAD´s, podendo ser seguidas pelo projetista. No Brasil a ABNT
rege as normas a respeito do desenho técnico, sendo algumas delas citadas a seguir:
 ABNT NBR 5984 (antiga NB 8) - Norma Geral de Desenho Técnico;
 ABNT NBR 8196:1999 - Emprego de escalas;
 ABNT NBR 10126:1987 Errata 2:1998 - Cotagem em desenho técnico –
Procedimento;
 ABNT NBR 10067:1995 - Princípios gerais de representação em desenho técnico –
Procedimento;
 ABNT NBR 10068:1987 - Folha de desenho - Layout e dimensões – Padronização;
 ABNT NBR 8403:1984 - Aplicação de linhas em desenhos - Tipos de linhas - Larguras
das linhas – Procedimento etc.
1.9 Normas do Desenho Mecânico
A seguir estão algumas normas relacionadas ao desenho mecânico:
 ABNT NBR 14699:2001 - Desenho técnico - Representação de símbolos aplicados a
tolerâncias geométricas - Proporções e dimensões;

11
 ABNT NBR 11534:1991 - Representação de engrenagem em desenho técnico –
Procedimento;
 ABNT NBR 13043:1993 - Soldagem - Números e nomes de processos –
Padronização;
 ABNT NBR 7165:1982 Versão Corrigida: 2005 - Símbolos gráficos de solda para
construção naval e ferroviária e etc.
Essas normas citadas acima são algumas das diversas normas relacionadas à área da
mecânica. É indispensável buscar as normas respectivas à área de interesse para aumentar a
qualidade e a confiabilidade dos projetos.
2.0 Auto CAD
O AutoCAD é um software que auxilia na elaboração de desenhos industriais. Por ser uma
ferramenta global são extremamente importantes os alunos de áreas correspondentes
familiarizarem-se com esta ferramenta. Para isso faz-se necessário praticar de forma
expressiva para torna-se ágil e eficiente.
2.1 Configurações iniciais (startup)
O AutoCAD permite que o projetista/desenhista inicie um desenho com ou sem a ajuda do
assistente de configuração (WIZARD). Este assistente permite a iniciação do desenho de
várias maneiras, com configurações rápidas ou avançadas. Se quisermos sempre iniciar um
desenho utilizando o assistente faz-se necessário seguir os seguintes passos:
1° PASSO: Digitar STARTUP + ENTER

12

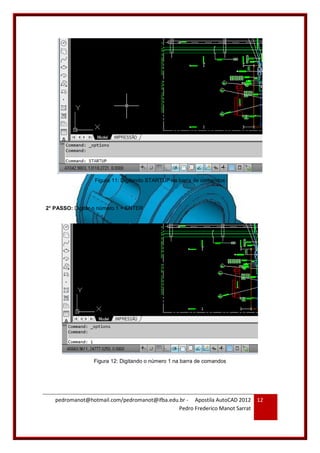

Figura 11: Digitando STARTUP na barra de comandos
2° PASSO: Digitar o número 1 + ENTER
Figura 12: Digitando o número 1 na barra de comandos

13

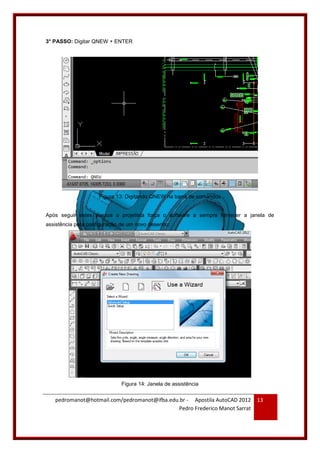

3° PASSO: Digitar QNEW + ENTER
Figura 13: Digitando QNEW na barra de comandos
Após seguir estes passos o projetista força o software a sempre fornecer a janela de
assistência para configuração de um novo desenho:
Figura 14: Janela de assistência

14

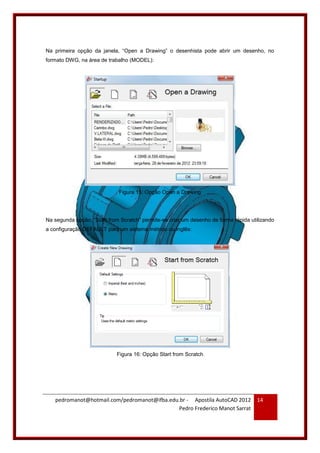

Na primeira opção da janela, “Open a Drawing” o desenhista pode abrir um desenho, no
formato DWG, na área de trabalho (MODEL):
Figura 15: Opção Open a Drawing
Na segunda opção, “Start from Scratch” permite-se criar um desenho de forma rápida utilizando
a configuração DEFAULT para um sistema métrico ou inglês:
Figura 16: Opção Start from Scratch

15
A terceira opção, “Use a Template” sugere-se a criação do desenho num formato template, ou
seja, de um arquivo de desenho do AutoCAD já feito ou pré-configurado, servindo, portanto,
como padrão na criação do novo desenho:
Figura 17: Opção Use a Template
A quarta e última opção, “Use a Wizard” permite-se a criação de um novo desenho fazendo
uma rápida ou avançada configuração inicial no mesmo, utilizando uma seqüência de passos
com algumas configurações essenciais para a elaboração do desenho:
Figura 18: Opção Use a Wizard
Na configuração rápida, o desenhista/projetista tem a opção de configurar a unidade de medida
e a área do desenho, digitando a largura e o comprimento, que abrange seu projeto.

16

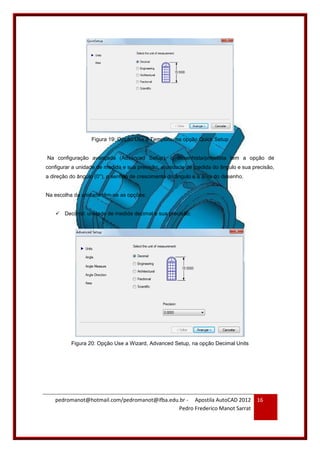

Figura 19: Opção Use a Template, na opção Quick Setup
Na configuração avançada (Advanced Setup), o desenhista/projetista tem a opção de
configurar a unidade de medida e sua precisão, a unidade de medida do ângulo e sua precisão,
a direção do ângulo (0°), o sentido de crescimento do ângulo e a área do desenho.
Na escolha da unidade têm-se as opções:
 Decimal: unidade de medida decimal e sua precisão;
Figura 20: Opção Use a Wizard, Advanced Setup, na opção Decimal Units

17
 Engineering: unidade de medida de engenharia e sua precisão;
Figura 21: Opção Use a Wizard, Advanced Setup, na opção Engineering Units
 Architectural: unidade de medida arquitetural e sua precisão;
Figura 22: Opção Use a Wizard, Advanced Setup, na opção Architectural Units

18

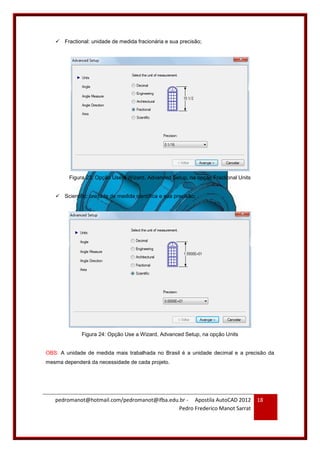

 Fractional: unidade de medida fracionária e sua precisão;
Figura 23: Opção Use a Wizard, Advanced Setup, na opção Fractional Units
 Scientific: unidade de medida científica e sua precisão;
Figura 24: Opção Use a Wizard, Advanced Setup, na opção Units
OBS: A unidade de medida mais trabalhada no Brasil é a unidade decimal e a precisão da
mesma dependerá da necessidade de cada projeto.

19

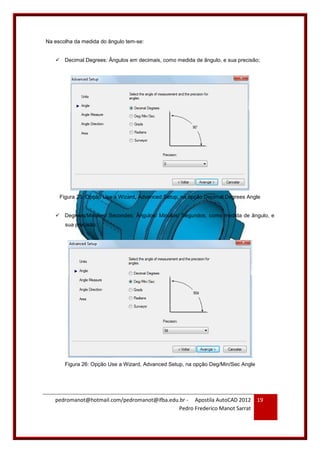

Na escolha da medida do ângulo tem-se:
 Decimal Degrees: Ângulos em decimais, como medida de ângulo, e sua precisão;
Figura 25: Opção Use a Wizard, Advanced Setup, na opção Decimal Degrees Angle
 Degrees/Minutes/ Secondes: Ângulos/ Minutos/ Segundos, como medida de ângulo, e
sua precisão;
Figura 26: Opção Use a Wizard, Advanced Setup, na opção Deg/Min/Sec Angle

20

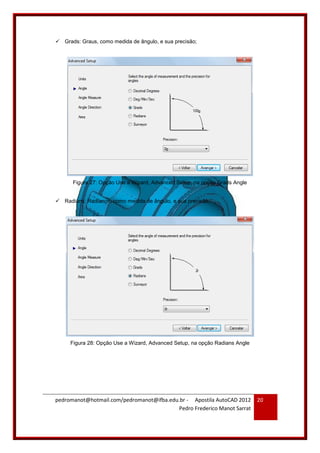

 Grads: Graus, como medida de ângulo, e sua precisão;
Figura 27: Opção Use a Wizard, Advanced Setup, na opção Grads Angle
 Radians: Radianos, como medida de ângulo, e sua precisão;
Figura 28: Opção Use a Wizard, Advanced Setup, na opção Radians Angle

21
 Surveyor: Unidade de ângulo topográfica, como unidade de ângulo, e sua precisão:
Figura 29: Opção Use a Wizard, Advanced Setup, na opção Surveyor Angle
OBS: A unidade de medida do ângulo mais trabalhada no Brasil é a unidade ângulos em
decimais (Decimal Degrees) e a precisão da mesma dependerá da necessidade de cada
projeto.
Na escolha da direção do ângulo têm-se as opções:
 East (Leste), North (Norte), West (Oeste), South (Sul) e Other(Outra - Colocar outra
direção para o ângulo 0°):
Figura 30: Opção Use a Wizard, Advanced Setup, na opção Angle Measure

22

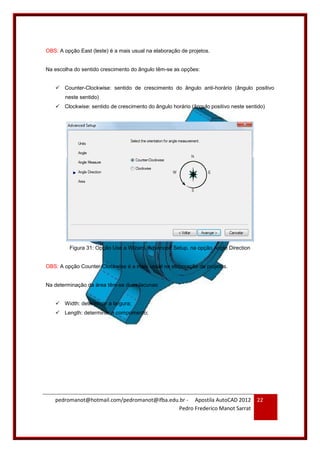

OBS: A opção East (leste) é a mais usual na elaboração de projetos.
Na escolha do sentido crescimento do ângulo têm-se as opções:
 Counter-Clockwise: sentido de crescimento do ângulo anti-horário (ângulo positivo
neste sentido)
 Clockwise: sentido de crescimento do ângulo horário (ângulo positivo neste sentido)
Figura 31: Opção Use a Wizard, Advanced Setup, na opção Angle Direction
OBS: A opção Counter-Clockwise é a mais usual na elaboração de projetos.
Na determinação da área têm-se duas lacunas:
 Width: determinar a largura;
 Length: determinar o comprimento;

23
Figura 32: Opção Use a Wizard, Advanced Setup, na opção Area
Após o término da configuração inicial (STARTUP) é necessário usar um comando para
identificar a área de trabalho que foi determinada na configuração inicial. Para isso utiliza-se o
comando VIEW, na opção ALL. Portanto para utilizá-lo é preciso seguir os passos a seguir:
1° PASSO: Clicar em VIEW na parte superior esquerda da interface do AutoCAD;
2° PASSO: Clicar em ZOOM;
3° PASSO: Clicar em ALL.
Existe uma forma mais prática de utilizar o comando:
1° PASSO: Digitar Z+ENTER;
2° PASSO: Digitar A+ENTER.
Aparentemente nada muda na interface do AutoCAD com a utilização deste comando, mas
quando este é aplicado, utilizando uma das formas citadas acima, a área, que foi determinada
na configuração inicial, é localizada e disposta no MODEL.
OBS: Quando tiver um ou mais desenhos no MODEL e deseja centralizá-los basta seguir os
seguintes passos:
1° PASSO: Clicar em VIEW na parte superior esquerda da interface do AutoCAD;
2° PASSO: Clicar em ZOOM;
3° PASSO: Clicar em EXTENTS.

24
Existe uma forma mais prática de utilizar o comando:
1° PASSO: Digitar Z+ENTER;
2° PASSO: Digitar E+ENTER.
Para iniciarmos o aprendizado das ferramentas que o AutoCAD possui é necessário
apresentar, primeiramente, a sua interface. Começando pela barra Show Menu Bar onde estão
dispostos todos os ferramentas que o AutoCAD possui. Localizada na parte superior da tela,
ela possui as opções File, Edit, View, Insert, Format, Tools, Draw, Modify, Parametric, Window,
Help e Express:
Figura 33: Barra Show Menu Bar
Abaixo dela estão dispostas as barras de ferramentas, com seus respectivos desenhos. Elas
podem estar dispostas em posições diversas, conforme figura abaixo:
Figura 34: Barra de Ferramentas

25
A área de trabalho, denominada MODEL, centralizada na tela, é utilizada para a confecção dos
desenhos. Logo abaixo está a Barra de Comandos disposta, geralmente, na parte inferior da
tela. Ela é bastante útil, pois indicam todos os passos dados no projeto, indicando as
ferramentas utilizadas, as medidas mensuradas etc.:
Figura 35: Barra de Comandos
Para acessar seu histórico basta digitar a tecla F2:
Figura 36: Histórico da Barra de Ferramentas
Por último está a Barra dos Comandos de Precisão contendo, dentre outros, os indicativos de
final e meio de ponto, centro de círculo etc., angulação, características geométricas:
Polar Tracking:

26
Neste comando é configurado as angulações que o AutoCAD identificará para ajudar na
construção de desenhos com ângulos determinados. Para isso basta clicar no ícone com o
botão direito do mouse e selecionar a opção settings. Em seguida abrirá uma janela chamada
Drafting Settings, na opção Polar Tracking:
Figura 37: Configuração do Polar Tracking
Na opção Polar Angle Settings, Increment angle o desenhista/projetista escolhe o ângulo. Este
ângulo será identificado na área de trabalho toda vez que o mesmo selecionar um comando,
fazendo a soma da angulação à medida que o cursor percorrer o sentido de crescimento
escolhido na configuração inicial (Angle Measure):

27

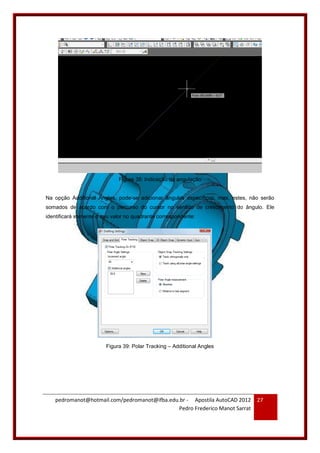

Figura 38: Indicação da angulação
Na opção Additional Angles, pode-se adicionar ângulos específicos, mas, estes, não serão
somados de acordo com o percurso do cursor no sentido de crescimento do ângulo. Ele
identificará somente o seu valor no quadrante correspondente:
Figura 39: Polar Tracking – Additional Angles

28

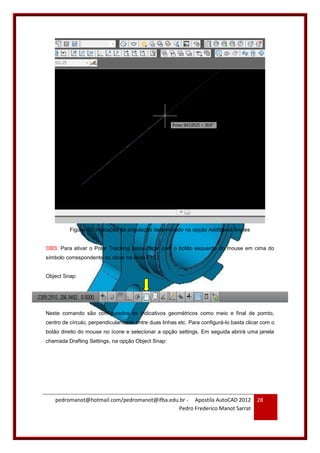

Figura 40: Indicação da angulação determinado na opção Additional Angles
OBS: Para ativar o Polar Tracking basta clicar com o botão esquerdo do mouse em cima do
símbolo correspondente ou clicar na tecla F10.
Object Snap:
Neste comando são configurados os indicativos geométricos como meio e final de pomto,
centro de círculo, perpendicularidade entre duas linhas etc. Para configurá-lo basta clicar com o
botão direito do mouse no ícone e selecionar a opção settings. Em seguida abrirá uma janela
chamada Drafting Settings, na opção Object Snap:

29

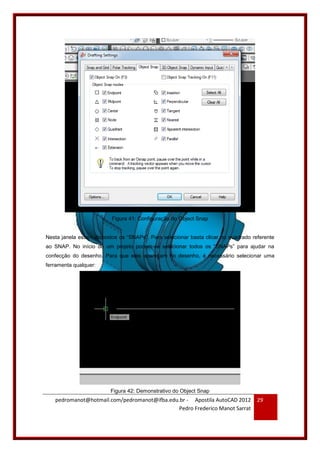

Figura 41: Configuração do Object Snap
Nesta janela estam dispostos os “SNAPs”. Para selecionar basta clicar no quadrado referente
ao SNAP. No início de um projeto podem-se selecionar todos os “SNAPs” para ajudar na
confecção do desenho. Para que eles apareçam no desenho, é necessário selecionar uma
ferramenta qualquer:
Figura 42: Demonstrativo do Object Snap

30

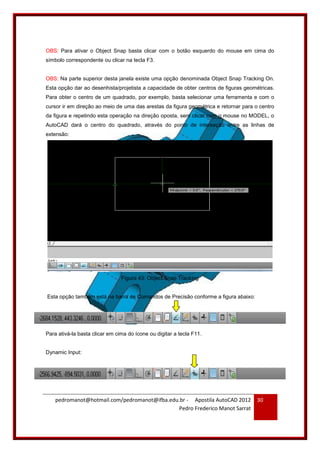

OBS: Para ativar o Object Snap basta clicar com o botão esquerdo do mouse em cima do
OBS: Na parte superior desta janela existe uma opção denominada Object Snap Tracking On.
Esta opção dar ao desenhista/projetista a capacidade de obter centros de figuras geométricas.
Para obter o centro de um quadrado, por exemplo, basta selecionar uma ferramenta e com o
cursor ir em direção ao meio de uma das arestas da figura geométrica e retornar para o centro
da figura e repetindo esta operação na direção oposta, sem clicar com o mouse no MODEL, o
AutoCAD dará o centro do quadrado, através do ponto de interseção entre as linhas de
extensão:
Figura 43: Object Snap Tracking
Esta opção também está na barra de Comandos de Precisão conforme a figura abaixo:
Para ativá-la basta clicar em cima do ícone ou digitar a tecla F11.
Dynamic Input:

31

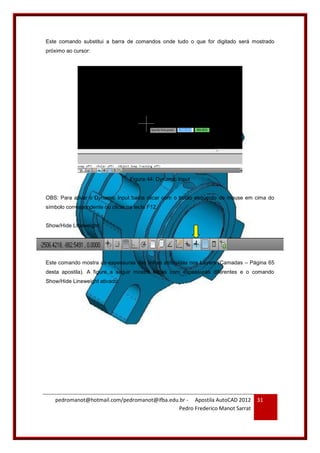

Este comando substitui a barra de comandos onde tudo o que for digitado será mostrado
próximo ao cursor:
Figura 44: Dynamic Input
OBS: Para ativar o Dynamic Input basta clicar com o botão esquerdo do mouse em cima do
Show/Hide Lineweight:
Este comando mostra as espessuras das linhas atribuídas nos Layers (Camadas – Página 65
desta apostila). A figura a seguir mostra linhas com espessuras diferentes e o comando
Show/Hide Lineweight ativado:

32

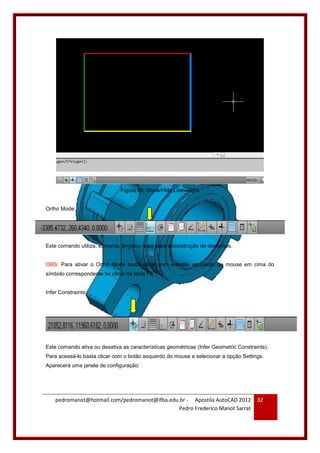

Figura 45: Show/Hide Lineweight
Ortho Mode:
Este comando utiliza, somente, ângulos retos para a construção de desenhos.
OBS: Para ativar o Ortho Mode basta clicar com o botão esquerdo do mouse em cima do
Infer Constraints:
Este comando ativa ou desativa as características geométricas (Infer Geometric Constraints).
Para acessá-lo basta clicar com o botão esquerdo do mouse e selecionar a opção Settings.
Aparecerá uma janela de configuração:

33

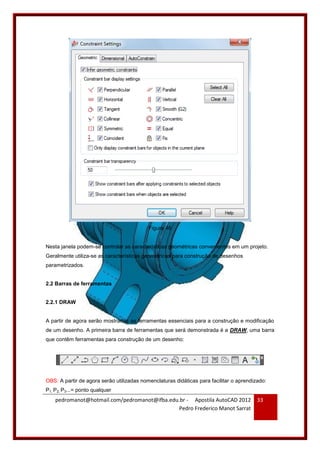

Figura 46
Nesta janela podem-se controlar as características geométricas convenientes em um projeto.
Geralmente utiliza-se as características geométricas para construção de desenhos
parametrizados.
2.2 Barras de ferramentas
2.2.1 DRAW
A partir de agora serão mostradas as ferramentas essenciais para a construção e modificação
de um desenho. A primeira barra de ferramentas que será demonstrada é a DRAW, uma barra
que contêm ferramentas para construção de um desenho:
OBS: A partir de agora serão utilizadas nomenclaturas didáticas para facilitar o aprendizado:
P1, P2, P3...= ponto qualquer

34

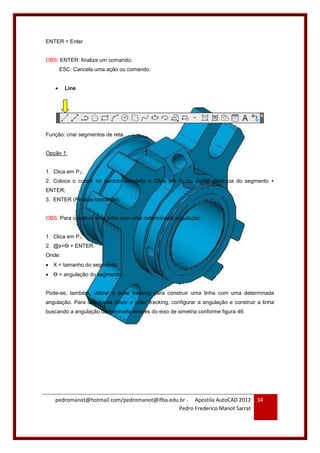

ENTER = Enter
OBS: ENTER: finaliza um comando;
ESC: Cancela uma ação ou comando.
 Line
Função: criar segmentos de reta.
Opção 1:
1. Clica em P1;
2. Coloca o cursor no sentido desejado e Clica em P2 ou digitar distância do segmento +
ENTER;
3. ENTER (Finaliza comando).
OBS: Para construir uma linha com uma determinada angulação:
1. Clica em P1;
2. @x<Ɵ + ENTER.
Onde:
 X = tamanho do segmento;
 Ɵ = angulação do segmento;
Pode-se, também, utilizar o polar tracking para construir uma linha com uma determinada
angulação. Para isso basta ativar o polar tracking, configurar a angulação e construir a linha
buscando a angulação determinada através do eixo de simetria conforme figura 46:

35

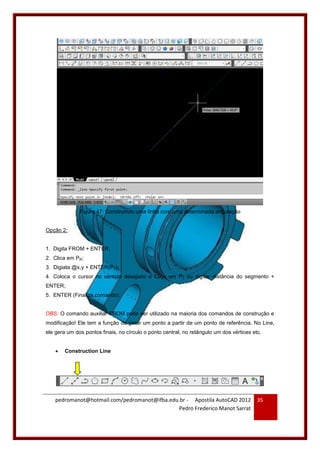

Figura 47: Construindo uma linha com uma determinada angulação
Opção 2:
1. Digita FROM + ENTER;
2. Clica em PR;
3. Digiata @x,y + ENTER(P1);
4. Coloca o cursor no sentido desejado e Clica em P2 ou digitar distância do segmento +
ENTER;
OBS: O comando auxiliar FROM pode ser utilizado na maioria dos comandos de construção e
modificação! Ele tem a função de gerar um ponto a partir de um ponto de referência. No Line,
ele gera um dos pontos finais, no círculo o ponto central, no retângulo um dos vértices etc.
 Construction Line

36

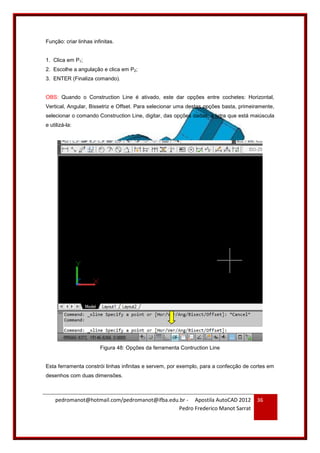

Função: criar linhas infinitas.
1. Clica em P1;
2. Escolhe a angulação e clica em P2;
OBS: Quando o Construction Line é ativado, este dar opções entre cochetes: Horizontal,
Vertical, Angular, Bissetriz e Offset. Para selecionar uma destas opções basta, primeiramente,
selecionar o comando Construction Line, digitar, das opções dadas, a letra que está maiúscula
e utilizá-la:
Figura 48: Opções da ferramenta Contruction Line
Esta ferramenta constrói linhas infinitas e servem, por exemplo, para a confecção de cortes em
desenhos com duas dimensões.

37
 Polyline
Função: criar segmentos de reta agrupados.
4. Clica em P1;
5. Clica em P2 ou digita distância do segmento + ENTER;
OBS: Cria linhas agrupadas, no formato Polyline.
 Polygon
Função: criar polígonos.
1. Digita o número de lados + ENTER;
2. Clica em P1(Ponto central onde esta, inscrito ou escrito, o polígono);
3. I ou C + ENTER (Inscrito ou Circunscrito);
4. Digita o valor do raio + ENTER.
OBS:
Figura 49: Opções de polígonos

38

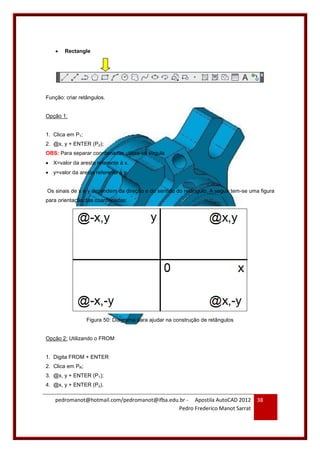

 Rectangle
Função: criar retângulos.
Opção 1:
1. Clica em P1;
2. @x, y + ENTER (P2);
OBS: Para separar coordenadas utiliza-se vírgula
 X=valor da aresta referente à x.
 y=valor da aresta referente à y.
Os sinais de x e y dependem da direção e do sentido do retângulo. A seguir tem-se uma figura
para orientação das coordenadas:
Figura 50: Diagrama para ajudar na construção de retângulos
Opção 2: Utilizando o FROM
1. Digita FROM + ENTER
2. Clica em PR;
3. @x, y + ENTER (P1);
4. @x, y + ENTER (P2).

39

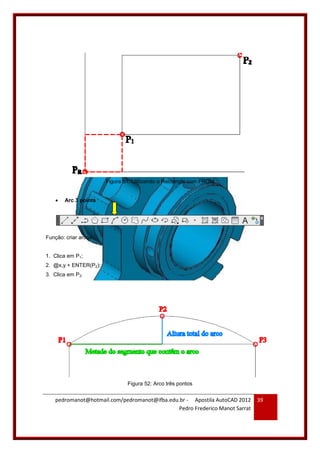

Figura 51: Utilizando o Rectangle com FROM
 Arc 3 points
Função: criar arcos.
1. Clica em P1;
2. @x,y + ENTER(P2);
3. Clica em P3.
Figura 52: Arco três pontos

40

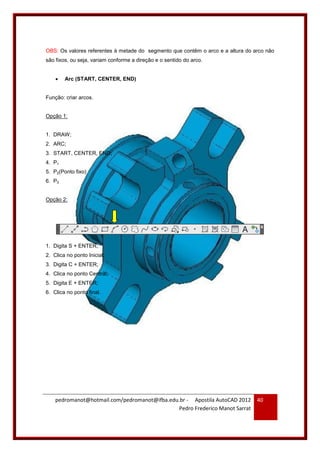

OBS: Os valores referentes à metade do segmento que contêm o arco e a altura do arco não
são fixos, ou seja, variam conforme a direção e o sentido do arco.
 Arc (START, CENTER, END)
Função: criar arcos.
Opção 1:
1. DRAW;
2. ARC;
3. START, CENTER, END;
4. P1
5. P2(Ponto fixo)
6. P3
Opção 2:
1. Digita S + ENTER;
2. Clica no ponto Inicial;
3. Digita C + ENTER;
4. Clica no ponto Central;
5. Digita E + ENTER;
6. Clica no ponto final.

41
Figura 53: Arco três pontos – START, CENTER, END
OBS: O arco cresce de acordo com o sentido crescimento do ângulo, posto na configuração
inicial e que usualmente é anti-horário (counter-clockwise), e a partir do primeiro ponto
escolhido (P1).
 Circle
Função: criar círculos.
Opção 1:
1. Clica em P1(ponto central);
2. Digitar o valor do raio + ENTER.

42
Figura 54: Construção do círculo através do raio
Opção 2:
1. P1(ponto central);
2. Digitar D + ENTER(D=diametro);
3. Digitar o valor do diametro + ENTER.
Figura 55: Construção do círculo através do diâmetro

43
Opção 3:
1. Digita T + ENTER;
2. Clica nos dois pontos de tangência;
3. Digita o valor do raio + ENTER.
Figura 56: Construção do círculo através dos pontos de tangência
 Ellipse
Função: criar elipses.
1. Clica em P1;
2. Percorre o cursor na angulação e sentido desejados e digita o valor do eixo maior +
ENTER;
3. Digita o valor da metade do eixo menor + ENTER.
OBS: Pode-se atribuir o valor da angulação utilizando os seguintes passos:
1. Clicar em um ponto qualquer e digitar o valor do eixo maior juntamente com a sua
angulação (@x<Ɵ) + ENTER depois digitar o valor da metade do eixo menor + ENTER;
 Spline
Função: criar curvas.
1. Clica nos pontos de tangência + ENTER;

44
Figura 57: Construção do Spline através dos pontos de tangência
 Ellipse Arc
Função: criar arcos de elipses.
1. Digita C + ENTER;
2. Clica em P1 (Centro);
3. Coloca o cursor no sentido desejado para o eixo maior(pode ser o mesmo valor do eixo
menor) do arco e digita um valor para ele (P2);
4. Digita o valor do eixo menor do arco de elipse + ENTER;
5. Digita ângulo de início do arco de elipse + ENTER;
6. Digita ângulo final do arco de elipse + ENTER.
Figura 58: Ellipse Arc

45

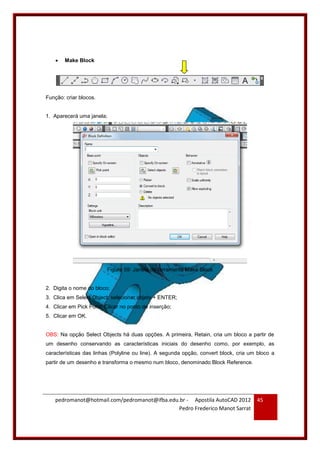

 Make Block
Função: criar blocos.
1. Aparecerá uma janela;
Figura 59: Janela da ferramenta Make Block
2. Digita o nome do bloco;
3. Clica em Select Object: selecionar objeto + ENTER;
4. Clicar em Pick Point: Clicar no ponto de inserção;
5. Clicar em OK.
OBS: Na opção Select Objects há duas opções. A primeira, Retain, cria um bloco a partir de
um desenho conservando as características iniciais do desenho como, por exemplo, as
características das linhas (Polyline ou line). A segunda opção, convert block, cria um bloco a
partir de um desenho e transforma o mesmo num bloco, denominado Block Reference.

46

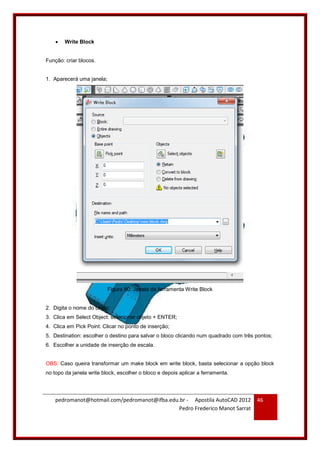

 Write Block
Função: criar blocos.
Figura 60: Janela da ferramenta Write Block
2. Digita o nome do bloco;
3. Clica em Select Object: selecionar objeto + ENTER;
4. Clica em Pick Point: Clicar no ponto de inserção;
5. Destination: escolher o destino para salvar o bloco clicando num quadrado com três pontos;
6. Escolher a unidade de inserção de escala.
OBS: Caso queira transformar um make block em write block, basta selecionar a opção block
no topo da janela write block, escolher o bloco e depois aplicar a ferramenta.

47

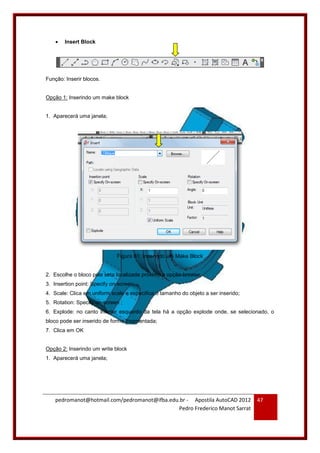

 Insert Block
Função: Inserir blocos.
Opção 1: Inserindo um make block
Figura 61: Inserindo um Make Block
2. Escolhe o bloco pela seta localizada próximo a opção browse;
3. Insertion point: Specify on-screen;
4. Scale: Clica em uniform scale e especifica o tamanho do objeto a ser inserido;
5. Rotation: Specify on-screen ;
6. Explode: no canto inferior esquerdo da tela há a opção explode onde, se selecionado, o
bloco pode ser inserido de forma fragmentada;
7. Clica em OK
Opção 2: Inserindo um write block

48

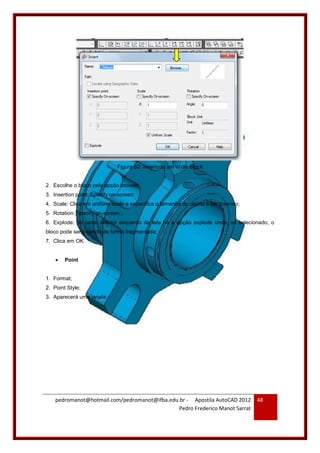

Figura 62: Inserindo um Write Block
2. Escolhe o bloco pela opção browse;
3. Insertion point: Specify on-screen;
4. Scale: Clica em uniform scale e especifica o tamanho do objeto a ser inserido;
5. Rotation: Specify on-screen ;
6. Explode: no canto inferior esquerdo da tela há a opção explode onde, se selecionado, o
bloco pode ser inserido de forma fragmentada;
7. Clica em OK.
 Point
1. Format;
2. Point Style;
3. Aparecerá uma janela:

49
Figura 63: Janela de formatação do Point
4. Seleciona o tipo de ponto desejado;
5. Seleciona a forma de dimensionar o ponto: Através de coordenadas absolutas ou
coordenadas relativas;
6. Na opção Point Size, digita o tamanho do ponto e clica em OK;
7. Clica em point, localizado na barra de ferramentas DRAW:
8. Clica no local desejado;
9. ESC para sair do comando.
 Hatch
Opção 1: User defined - esta opção trabalha com linhas contínuas perpendiculares.
Função: criar hachuras.

50
Figura 64: Hatch – User Defined
2. Type: Escolher a opção user defined como o tipo do hatch;
3. Color: Bylayer;
4. Double: se selecionada pode trabalhar com linhas duplas perpendiculares;
5. Spacing: Digitar o espaçamento entre as linhas ;
6. Hatch origin: Clicar em click to set new origin e selecionar o ponto de início do Hatch;
7. Clica em More options, no canto inferior direito da janela;
8. Islands: Clica em Island detection e depois em Outer
9. Boundaries: clica em Pick Points e clica no ponto central onde ficara o hatch;
10.OK (Finalizar).

51

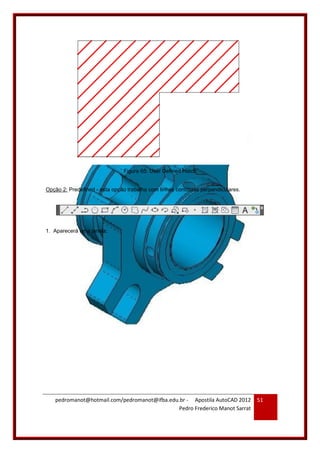

Figura 65: User Defined Hatch
Opção 2: Predefined - esta opção trabalha com linhas contínuas perpendiculares.

52
Figura 66: Hatch – Predefined
2. Type: Escolher a opção predefined como o tipo do hatch;
3. Pattern: Escolher o tipo de hachure;
4. Color: Bylayer;
5. Angle: Digitar ângulo da hachura;
6. Scale: digitar a escala do piso.
7. Hatch origin: Clicar em click to set new origin e selecionar o ponto de início do Hatch;
8. Clica em More options, no canto inferior direito da janela;
9. Islands: Clica em Island detection e depois em Outer
10.Boundaries: clica em Pick Points e clica no ponto central onde ficara o hatch;
11.OK (Finalizar).

53

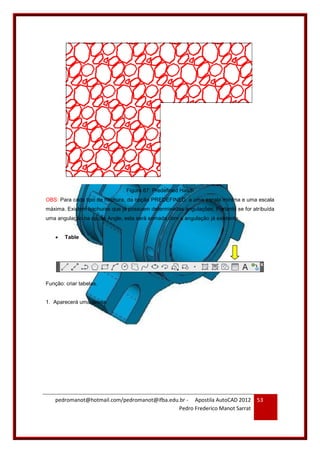

Figura 67: Predefined Hatch
OBS: Para cada tipo de hachura, da opção PREDEFINED, a uma escala mínima e uma escala
máxima. Existem hachuras que já possuem determinadas angulações. Portanto se for atribuída
uma angulação na opção Angle, esta será somada com a angulação já existente.
 Table
Função: criar tabelas.

54

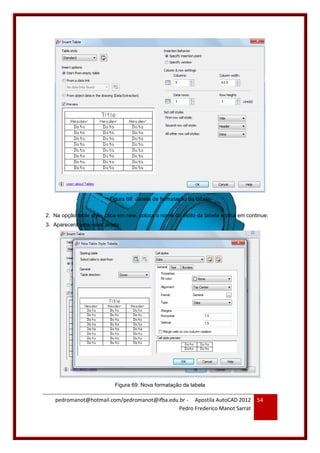

Figura 68: Janela de formatação da tabela
2. Na opção table style, clica em new, coloca o nome do estilo da tabela e clica em continue;
3. Aparecerá uma nova janela:
Figura 69: Nova formatação da tabela

55
4. Na opção General, escolhe a direção da tabela;
5. Na opção Cell styles, seleciona a característica da tabela;
6. Em General, na opção Fill Color, coloca-se na opção none;
7. Na opção Alignment, coloca-se a posição do texto;
8. Na opção Format, coloca-se o tipo de informação do texto;
9. Na opção Type, coloca-se o tipo de texto;
10.Na opção Margins, coloca-se os valores referentes às margens da tabela;
11.Na opção Merges Cells on row/column creation pode-se colocar, ou retirar, as divisões das
colunas;
12.Clica em OK;
13.Clica na opção Set Current;
14.Clica em Close;
15.Na opção Insert Point, seleciona a opção Start from empty table;
16.Na opção Insertion Behavior, seleciona a opção Specify insertion point;
17.Na opção Column e Row settings, coloca a quantidade de colunas (Column) e a espessura
correspondente;
18.Na opção Column e Row settings, coloca a quantidade de linhas (row) e a espessura
correspondente;
19.Clica em OK;
20.Clica no lugar desejado.
 Add Selected
Função: copiar uma função.
1. Seleciona o objeto com a característica desejada;
2. Utiliza os passos referentes ao comando que foi construído o objeto.
2.2.2 MODIFY
A segunda barra de ferramentas que será demonstrada é a MODIFY, uma barra que contêm
ferramentas para modificação de um desenho:

56

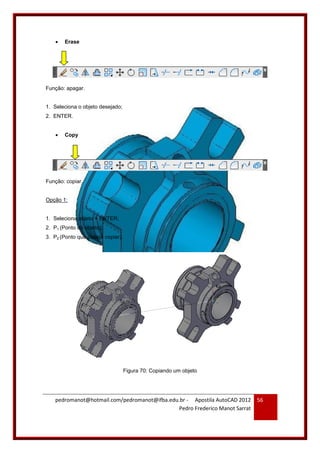

 Erase
Função: apagar.
1. Seleciona o objeto desejado;
2. ENTER.
 Copy
Função: copiar.
Opção 1:
1. Seleciona objeto + ENTER;
2. P1 (Ponto do objeto);
3. P2 (Ponto que deseja copiar).
Figura 70: Copiando um objeto

57

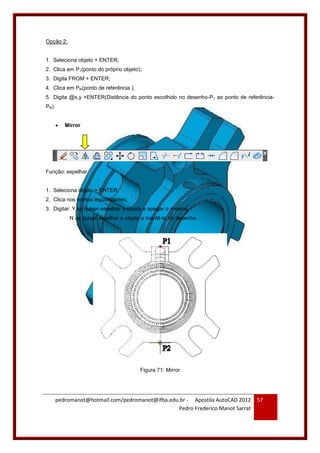

Opção 2:
2. Clica em P1(ponto do próprio objeto);
4. Clica em PR(ponto de referência );
5. Digita @x,y +ENTER(Distância do ponto escolhido no desenho-P1 ao ponto de referência-
PR).
 Mirror
Função: espelhar.
2. Clica nos pontos eqüidistantes;
3. Digitar: Y se quiser espelhar o objeto e apagar o mesmo.
N se quiser espelhar o objeto e mantê-lo no desenho.
Figura 71: Mirror

58

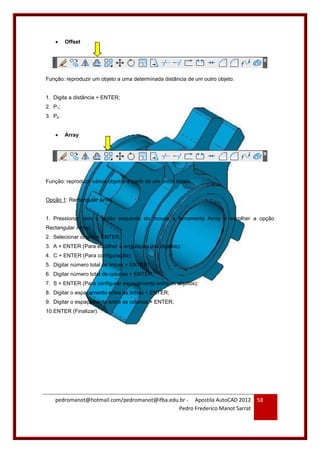

 Offset
Função: reproduzir um objeto a uma determinada distância de um outro objeto.
1. Digita a distância + ENTER;
2. P1;
3. P2.
 Array
Função: reproduzir vários objetos a partir de um único objeto.
Opção 1: Rectangular Array
1. Pressionar com o botão esquerdo do mouse a ferramenta Array e escolher a opção
Rectangular Array;
2. Selecionar objeto + ENTER;
3. A + ENTER (Para escolher a angulação dos objetos);
4. C + ENTER (Para configuração);
5. Digitar número total de linhas + ENTER;
6. Digitar número total de colunas + ENTER;
7. S + ENTER (Para configurar espaçamento entre os objetos);
8. Digitar o espaçamento entre as linhas + ENTER;
9. Digitar o espaçamento entre as colunas + ENTER;
10.ENTER (Finalizar).

59

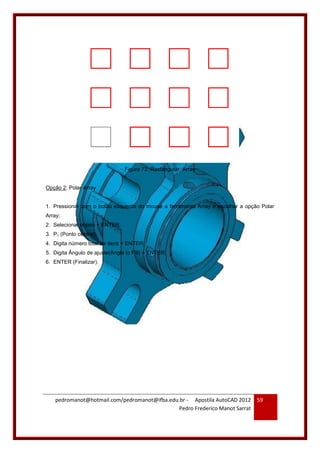

Figura 72: Rectangular Array
Opção 2: Polar Array
1. Pressionar com o botão esquerdo do mouse a ferramenta Array e escolher a opção Polar
Array;
3. P1 (Ponto central);
4. Digita número total de itens + ENTER;
5. Digita Ângulo de ajuste(Angle to Fill) + ENTER;
6. ENTER (Finalizar).

60
Figura 73: Polar Array
Opção 3: Path Array
1. Pressionar com o botão esquerdo do mouse a ferramenta Array e escolher a opção Path
Array;
3. P1(Clicar na curva que será o caminho da reprodução);
4. Digita número total de itens + ENTER;
5. Digita a distância entre os objetos + ENTER;
Figura 74: Path Array

61

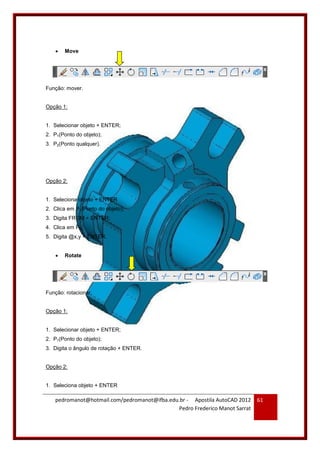

 Move
Função: mover.
Opção 1:
2. P1(Ponto do objeto);
3. P2(Ponto qualquer).
Opção 2:
1. Seleciona objeto + ENTER
2. Clica em P1(Ponto do objeto);
4. Clica em PR;
5. Digita @x,y + ENTER.
 Rotate
Função: rotacionar.
Opção 1:
3. Digita o ângulo de rotação + ENTER.
Opção 2:
1. Seleciona objeto + ENTER

62
2. Clica em P1(Ponto do objeto);
4. Clica em PR;
5. Digita @x,y + ENTER.
 Scale
Função: aumentar ou diminuir um determinado desenho.
3. Digita fator de escala + ENTER.
OBS: Fator de escala (F.E):
F.E<1 diminui o objeto.
F.E>1 aumenta o objeto.
 Stretch
Função: aumentar ou diminuir arestas.
1. Selecionar as arestas do retângulo + ENTER;
2. P1(Ponto do retângulo);
3. Põe o sentido desejado para extensão e digita a distância correspondente + ENTER.

63
Figura 75: Utilizando o Stratch
 Trim
Função: apagar parte de linhas que se cruzam.
1. ENTER;
2. P1;
 Extend
Função: estender.
1. Selecionar a linha de destino + ENTER;
2. P1(Linha de extensão).
 Join
Função: juntar duas linhas formando uma única linha.

64
1. Selecionar os segmentos;
2. ENTER.
 Chamfer
Função: fazer acabamentos chanfrados em vértices.
1. D + ENTER (D=Distância);
2. Digita distância 1 + ENTER;
3. Digita distância 2 + ENTER;
4. P1;
5. P2.
Figura 76: Chamfer
 Fillet
Função: fazer acabamentos curvados em vértices.

65

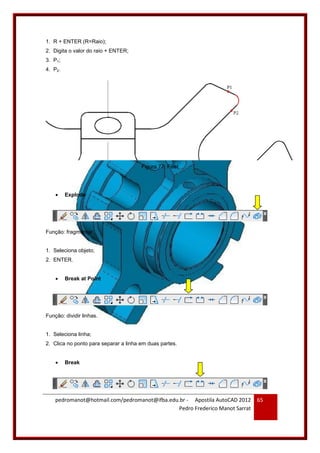

1. R + ENTER (R=Raio);
2. Digita o valor do raio + ENTER;
3. P1;
4. P2.
Figura 77: Fillet
 Explode
Função: fragmentar.
1. Seleciona objeto;
2. ENTER.
 Break at Point
Função: dividir linhas.
1. Seleciona linha;
2. Clica no ponto para separar a linha em duas partes.

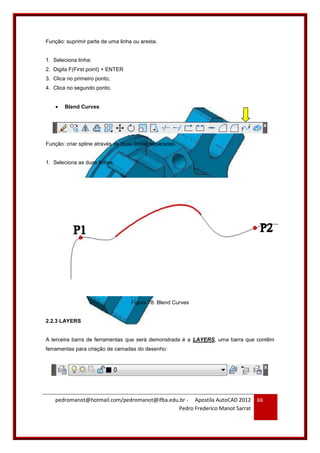

 Break

66
Função: suprimir parte de uma linha ou aresta.
1. Seleciona linha;
2. Digita F(First point) + ENTER
3. Clica no primeiro ponto;
4. Clica no segundo ponto.
 Blend Curves
Função: criar spline através de duas linhas separadas.
1. Seleciona as duas linhas.
Figura 78: Blend Curves
2.2.3 LAYERS
A terceira barra de ferramentas que será demonstrada é a LAYERS, uma barra que contêm
ferramentas para criação de camadas do desenho:

67
 Layer properties Manager
Figura 79: Layers Properties Manager
2. Clica na opção New Layer (Alt+N)
3. Digita o nome da camada + ENTER
4. On: Habilita ou desabilita a camada sendo que o AutoCAD continuará o processamento da
mesma, caso ela esteja desabilitada;
5. Freeze: Habilita ou desabilita a camada sendo que o AutoCAD não processará a mesma,
caso ela esteja desabilitada;
6. Lock: Deixa a camada na área de trabalho, mas não permitirá nenhum tipo de modificação
na mesma;
7. Linetype: Escolhe o tipo de linha para a camada;
8. Linewight: Escolhe a espessura da linha referente à camada;
9. Transparency: Se o desenhista estiver no estilo de visualização Conceptual Visual Style,
pode-se modificar a transparência do desenho permitindo, desta forma, a visualização das
partes internas do desenho;

68

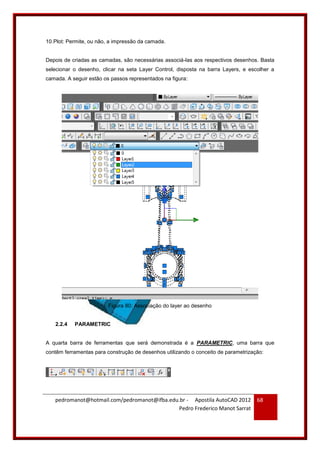

10.Plot: Permite, ou não, a impressão da camada.
Depois de criadas as camadas, são necessárias associá-las aos respectivos desenhos. Basta
selecionar o desenho, clicar na seta Layer Control, disposta na barra Layers, e escolher a
camada. A seguir estão os passos representados na figura:
Figura 80: Associação do layer ao desenho
2.2.4 PARAMETRIC
A quarta barra de ferramentas que será demonstrada é a PARAMETRIC, uma barra que
contêm ferramentas para construção de desenhos utilizando o conceito de parametrização:

69

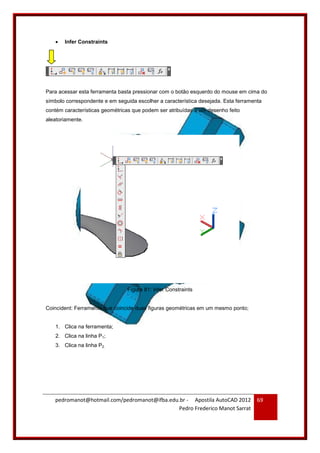

 Infer Constraints
Para acessar esta ferramenta basta pressionar com o botão esquerdo do mouse em cima do
símbolo correspondente e em seguida escolher a característica desejada. Esta ferramenta
contém características geométricas que podem ser atribuídas a um desenho feito
aleatoriamente.
Figura 81: Infer Constraints
Coincident: Ferramenta que coincide duas figuras geométricas em um mesmo ponto;
1. Clica na ferramenta;
2. Clica na linha P1;
3. Clica na linha P2.

70

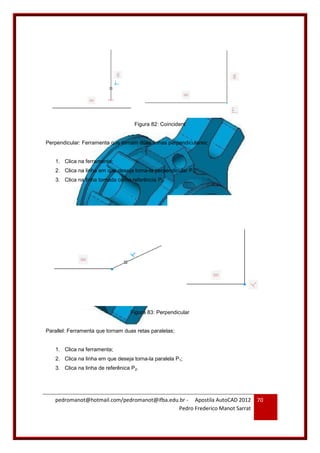

Figura 82: Coincident
Perpendicular: Ferramenta que tornam duas linhas perpendiculares;
2. Clica na linha em que deseja torna-la perpendicular P1;
3. Clica na linha tomada como referência P2.
Figura 83: Perpendicular
Parallel: Ferramenta que tornam duas retas paralelas;
2. Clica na linha em que deseja torna-la paralela P1;
3. Clica na linha de referênica P2.

71

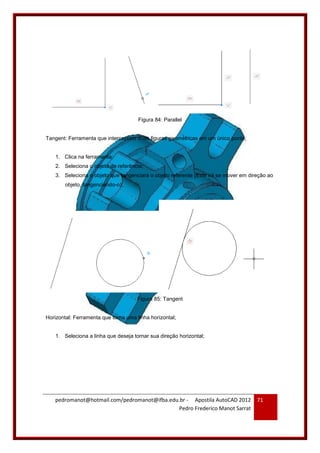

Figura 84: Parallel
Tangent: Ferramenta que interceptam duas figuras geométricas em um único ponto;
2. Seleciona o objeto de referência;
3. Seleciona o objeto que tangenciará o objeto referente (Este irá se mover em direção ao
objeto, tangenciando-o);
Figura 85: Tangent
Horizontal: Ferramenta que torna uma linha horizontal;
1. Seleciona a linha que deseja tornar sua direção horizontal;

72

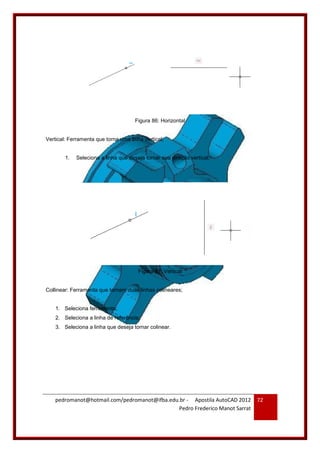

Figura 86: Horizontal
Vertical: Ferramenta que torna uma linha vertical;
1. Seleciona a linha que deseja tornar sua direção vertical;
Figura 87: Vertical
Collinear: Ferramenta que tornam duas linhas colineares;
1. Seleciona ferramenta;
2. Seleciona a linha de referência;
3. Seleciona a linha que deseja tornar colinear.

73

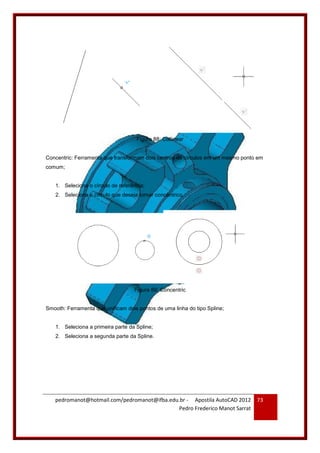

Figura 88: Collinear
Concentric: Ferramenta que transformam dois centros de círculos em um mesmo ponto em
comum;
1. Seleciona o círculo de referência;
2. Seleciona o círculo que deseja tornar concêntrico.
Figura 89: Concentric
Smooth: Ferramenta que unificam dois pontos de uma linha do tipo Spline;
1. Seleciona a primeira parte da Spline;
2. Seleciona a segunda parte da Spline.

74
Figura 90: Smooth
Symmetric: Ferramenta que tornam duas figuras simétricas em relação a um eixo;
1. Seleciona as linhas que deseja tronar simétricas;
2. Selecionar o eixo de simetria das linhas.
Figura 91: Symmetric

75

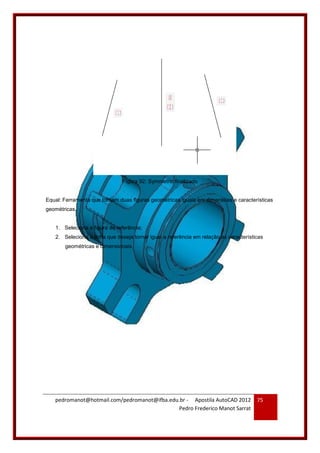

Figura 92: Symmetric finalizado
Equal: Ferramenta que tornam duas figuras geométricas iguais em dimensões e características
geométricas.
1. Seleciona a figura de referência;
2. Seleciona a linha que deseja tornar igual a referência em relação as características
geométricas e dimensionais.

76
Figura 93: Equall
 Constraints
Para acessar esta ferramenta basta pressionar com o botão esquerdo do mouse em cima do
símbolo correspondente e em seguida escolher o dimensionamento desejado. Esta ferramenta
contém características dimensionais que podem ser atribuídas a um desenho feito
aleatoriamente.

77
Figura 94: Constraints
Aligned: Cota parametrizada de uma linha com uma determinada angulação.
1. Clica nos pontos extremos da linha;
2. Especifica o local da cota parametrizada ou digita distância + ENTER;
3. Digita a dimensão da linha + ENTER.
Figura 95: Aligned

78
Figura 96: Continuação do Aligned
Figura 97: Aligned finalizado
OBS: Caso deseje alterar o valor das cotas parametrizadas, basta dar dois cliques no valor
correspondente e retifica-lo.
Horizontal: Cota parametrizada de uma linha na direção horizontal.
3. Digita o valor da linha + ENTER.

79
Figura 98: Horizontal
Figura 99: Horizontal finalizado
Vertical: Cota parametrizada de uma linha na direção vertical.

80

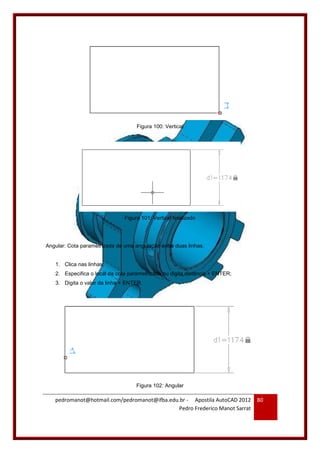

Figura 100: Vertical
Figura 101: Vertical finalizado
Angular: Cota parametrizada de uma angulação entre duas linhas.
1. Clica nas linhas;
Figura 102: Angular

81
Figura 103: Angular finalizado
Radius: Cota parametrizada do raio de um círculo.
1. Clica na linha do círculo;
Figura 104: Radius

82
Figura 105: Radius finalizado
Diameter: Cota parametrizada do diâmetro de um círculo.
1. Clica na linha do círculo;
Figura 106: Diameter

83
Figura 107: Diameter finalizado
 AutoConstrain
Basta selecionar a ferramenta, selecionar a figura e ENTER para gerar as características
existentes na mesma.
Figura 108: AutoConstrain
Caso queira fazer um projeto, cotá-lo e, posteriormente, queira mudar as dimensões das cotas
é necessário parametrizar as cotas. Para isso é preciso mudar a interface do AutoCAD para a
opção Drafiting & Annotation. A seguir estam os passos a ser seguidos:

84
1. Pressionar com o botão esquerdo do mouse na opção Workspace Switching, uma
engrenagem que se encontra no rodapé da interface do AutoCAD:
Figura 109: Workspace Switching
2. Seleciona a opção Drafiting & Annotation;

85
Figura 110: Workspace Switching
3. Selecionar a opção Parametric;
4. Seleciona a ferramenta Convert;
Figura 111: Convert
5. Clica na cota que deseja converter para o sistema de parametrização + ENTER;

86

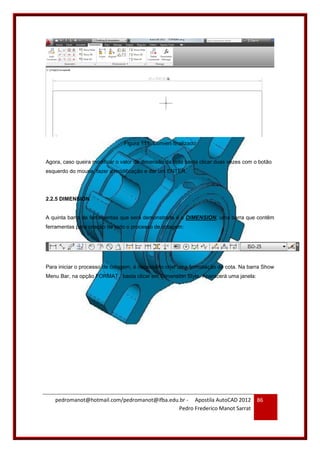

Figura 111: Convert finalizado
Agora, caso queira modificar o valor da dimensão da cota basta clicar duas vezes com o botão
esquerdo do mouse, fazer a modificação e dar um ENTER.
2.2.5 DIMENSION
A quinta barra de ferramentas que será demonstrada é a DIMENSION, uma barra que contêm
ferramentas para criação de todo o processo de cotagem:
Para iniciar o processo de cotagem, é necessário criar uma formatação de cota. Na barra Show
Menu Bar, na opção FORMAT, basta clicar em Dimension Style. Aparecerá uma janela:

87

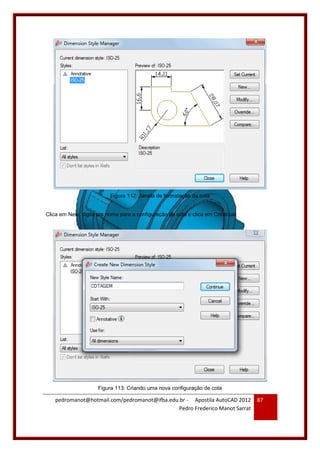

Figura 112: Janela de formatação da cota
Clica em New, digita um nome para a configuração de cota e clica em Continue:
Figura 113: Criando uma nova configuração de cota

88

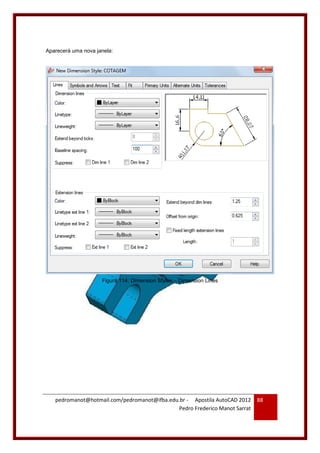

Aparecerá uma nova janela:
Figura 114: Dimension Styles – Dimension Lines

89

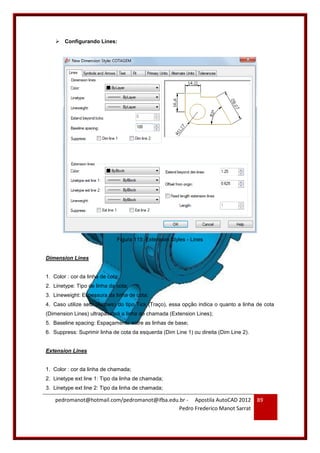

 Configurando Lines:
Figura 115: Extension Styles - Lines
Dimension Lines
1. Color : cor da linha de cota;
2. Linetype: Tipo de linha da cota;
3. Lineweight: Espessura da linha de cota;
4. Caso utilize seta (Arrows) do tipo Tick (Traço), essa opção indica o quanto a linha de cota
(Dimension Lines) ultrapassará a linha de chamada (Extension Lines);
5. Baseline spacing: Espaçamento entre as linhas de base;
6. Suppress: Suprimir linha de cota da esquerda (Dim Line 1) ou direita (Dim Line 2).
Extension Lines
1. Color : cor da linha de chamada;
2. Linetype ext line 1: Tipo da linha de chamada;
3. Linetype ext line 2: Tipo da linha de chamada;

90
4. Lineweight: Espessura da linha de chamada;
5. Suppress: Suprimir linha de chamada da esquerda (Dim Line 1) ou direita (Dim Line 2);
6. Extend Beyond dim lines: Distância da linha de cota até a parte superior da linha de
chamada;
7. Offset from origin: Distância do objeto a linha de chamada;
8. Fixed length extension lines: Ativar a opção da distância da linha de cota até a parte inferior
da linha de chamada;
9. Length: distância da linha de cota até a parte inferior da linha de chamada.
 Configurando Symbols and Arrows:
Figura 116: Dimension Styles – Symbols and Arrows
Arrowheads:
1. First e Second : tipo da seta ou símbolo da cota;
2. Leader: Tipo da seta ou símbolo do Quick Leader;
3. Arrow Size: Tamanho da seta ou símbolo.
Center Marks:
1. Tipo e tamanho do símbolo referente à cota do centro do círculo.

91
Dimension Break:
1. Break size - Tamanho do intervalo de quebras de cotas.
Arc Length Symbol:
1. A posição do símbolo (Texto) referente à cota de comprimento de arco.
Radius Jog Dimenson:
1. Jog Angle – Ângulo entre a linha de chamada e linha de cota do comando Jogged.
Linear Jog Dimension:
1. Jog heigth factor – Fator para a altura do Jog.
 Configurando Text:
Figura 117: Dimension Styles - Text
Text Appearance:
1. Text style: Selecionar um estilo de texto ou criar um novo estilo de texto;
2. Text color: Cor do texto;

92

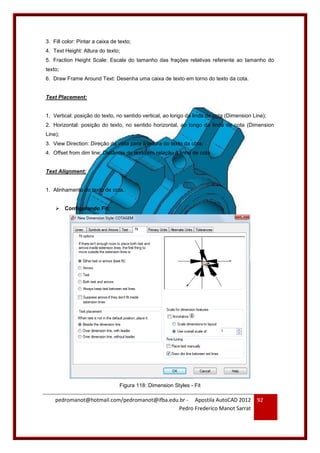

3. Fill color: Pintar a caixa de texto;
4. Text Height: Altura do texto;
5. Fraction Height Scale: Escala do tamanho das frações relativas referente ao tamanho do
texto;
6. Draw Frame Around Text: Desenha uma caixa de texto em torno do texto da cota.
Text Placement:
1. Vertical: posição do texto, no sentido vertical, ao longo da linda de cota (Dimension Line);
2. Horizontal: posição do texto, no sentido horizontal, ao longo da linda de cota (Dimension
Line);
3. View Direction: Direção da vista para a leitura do texto da cota;
4. Offset from dim line: Distância do texto em relação à linha de cota.
Text Alignment:
1. Alinhamento do texto de cota.
 Configurando Fit:
Figura 118: Dimension Styles - Fit

93

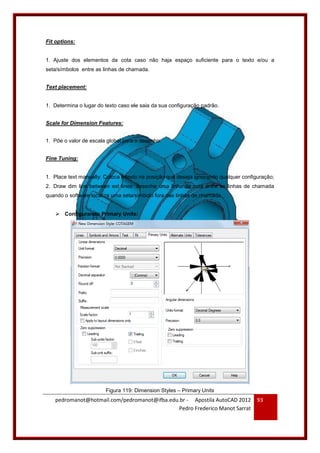

Fit options:
1. Ajuste dos elementos da cota caso não haja espaço suficiente para o texto e/ou a
seta/símbolos entre as linhas de chamada.
Text placement:
1. Determina o lugar do texto caso ele saia da sua configuração padrão.
Scale for Dimension Features:
1. Põe o valor de escala global para o desenho.
Fine Tuning:
1. Place text manually: Coloca o texto na posição que deseja ignorando qualquer configuração;
2. Draw dim line between ext lines: desenha uma linha de cota entre as linhas de chamada
quando o software localiza uma seta/símbolo fora das linhas de chamada.
 Configurando Primary Units:
Figura 119: Dimension Styles – Primary Units

94
Linear Dimensions:
1. Unit format: Formato da unidade da cota;
2. Precision: Precisão da unidade;
3. Fractional format: Formato de fração que deseja. Usado, em sua maior parte, para
grandezas em polegadas ou pés;
4. Decimal separator: Tipo de símbolo que deseja separa o decimal;
5. Round off: fixa uma regra para aproximação de medidas;
6. Prefix: Digita texto antes do texto da cota;
7. Sufix: Digita texto antes do texto da cota.
Measurement Scale:
1. Scale Factor: digitar um fator de escala para os valores da cota. Caso esteja cotando em
metros e precisa demonstrar os valores da cota em milímetros, basta digitar 1000;
2. Apply to Layout Dimension Only: Aplica o fator de escala, somente, em cotas criadas em
layouts.
Zero Suppression:
1. Leading: Suprimir zeros à direita;
2. Trailing: Suprimir zeros à esquerda.
Angular Dimensions:
1. Unit format: Formato de unidade para ângulos;
2. Precision: Precisão da unidade.
Zero Suppression:

95

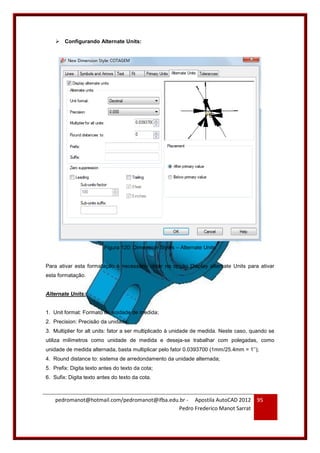

 Configurando Alternate Units:
Figura 120: Dimension Styles – Alternate Units
Para ativar esta formatação é necessário clicar na opção Display alternate Units para ativar
esta formatação.
Alternate Units:
1. Unit format: Formato de unidade de medida;
2. Precision: Precisão da unidade;
3. Multiplier for alt units: fator a ser multiplicado à unidade de medida. Neste caso, quando se
utiliza milímetros como unidade de medida e deseja-se trabalhar com polegadas, como
unidade de medida alternada, basta multiplicar pelo fator 0.0393700 (1mm/25.4mm = 1’’);
4. Round distance to: sistema de arredondamento da unidade alternada;
5. Prefix: Digita texto antes do texto da cota;
6. Sufix: Digita texto antes do texto da cota.

96
Zero Suppression:
Placement
1. Local onde ficará disposta a unidade alternada.
 Configurando Tolerances:

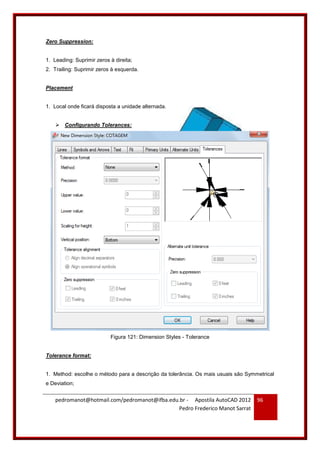

Figura 121: Dimension Styles - Tolerance
Tolerance format:
1. Method: escolhe o método para a descrição da tolerância. Os mais usuais são Symmetrical
e Deviation;

97

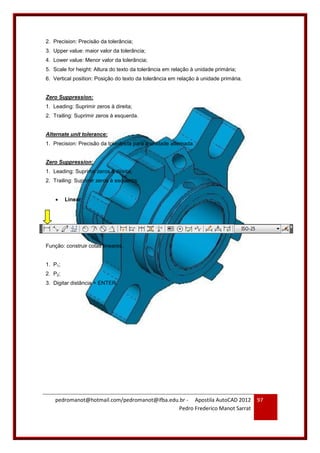

2. Precision: Precisão da tolerância;
3. Upper value: maior valor da tolerância;
4. Lower value: Menor valor da tolerância;
5. Scale for height: Altura do texto da tolerância em relação à unidade primária;
6. Vertical position: Posição do texto da tolerância em relação à unidade primária.
Zero Suppression:
Alternate unit tolerance:
1. Precision: Precisão da tolerância para a unidade alternada.
Zero Suppression:
 Linear
Função: construir cotas lineares.
1. P1;
2. P2;
3. Digitar distância + ENTER.

98

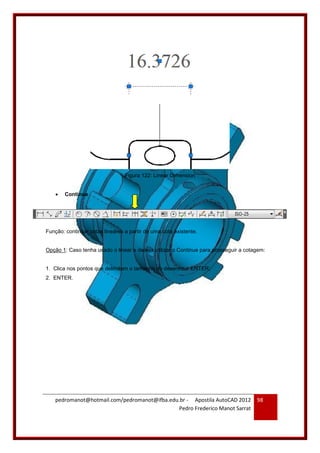

Figura 122: Linear Dimension
 Continue
Função: continuar cotas lineares a partir de uma cota existente.
Opção 1: Caso tenha usado o linear e deseja utilizar o Continue para prosseguir a cotagem:
1. Clica nos pontos que delimitam o tamanho do desenho + ENTER;
2. ENTER.

99
Figura 123: Continue Dimension
Opção 2: Caso queira cotar a partir de uma cota já existente
1. ENTER;
2. Clica na cota;
4. ENTER.
 Aligned
Função: construir cotas para desenhos com determinadas angulações.
1. P1;
2. P2;

100

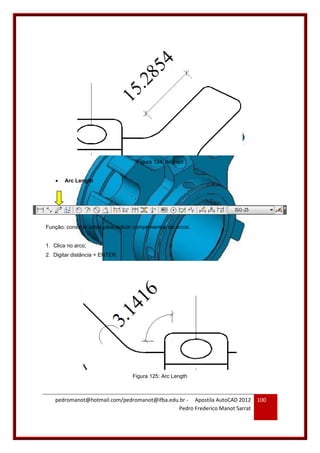

Figura 124: Aligned
 Arc Length
Função: construir cotas para indicar comprimentos de arcos.
1. Clica no arco;
Figura 125: Arc Length

101
 Radius
Função: construir cotas para indicar raios de círculos.
1. Clica no círculo;
2. P1(Ponto qualquer da área de trabalho).
 Diameter
Função: construir cotas para indicar diâmetros de círculos.
1. Clica no círculo;
2. P1(Ponto qualquer da área de trabalho).
 Angular Dimension
Função: construir cotas para indicar ângulos entre linhas.
1. Clica nas duas linhas;
2. Digita distância + ENTER.

102

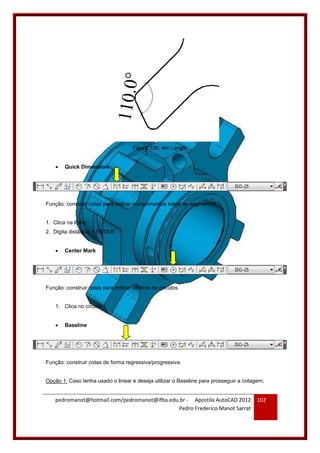

Figura 126: Arc Length
 Quick Dimension
Função: construir cotas para indicar comprimentos totais de segmentos.
1. Clica na linha;
2. Digita distância + ENTER.
 Center Mark
Função: construir cotas para indicar centros de círculos.
1. Clica no círculo.
 Baseline
Função: construir cotas de forma regressiva/progressiva.
Opção 1: Caso tenha usado o linear e deseja utilizar o Baseline para prosseguir a cotagem;

103
2. ENTER.
Opção 2: Caso queira cotar a partir de uma cota já existente;
1. ENTER;
2. Clica na cota;
4. ENTER.

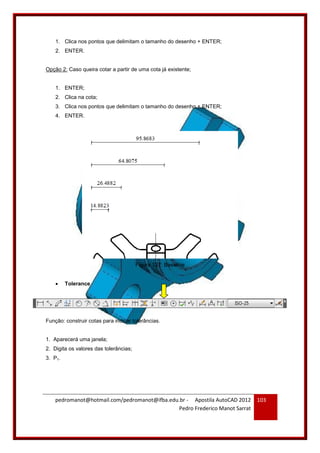

Figura 127: Baseline
 Tolerance
Função: construir cotas para indicar tolerâncias.
2. Digita os valores das tolerâncias;
3. P1.

104

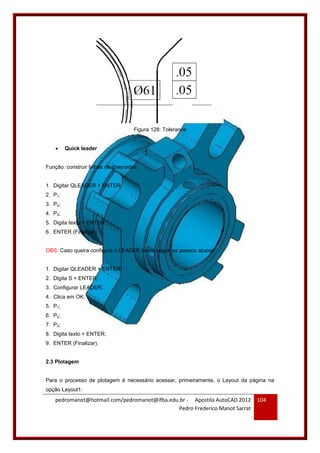

Figura 128: Tolerance
 Quick leader
Função: construir linhas de chamadas.
1. Digitar QLEADER + ENTER;
2. P1;
3. P2;
4. P3;
5. Digita texto + ENTER;
OBS: Caso queira configura o LEADER basta seguir os passos abaixo:
1. Digitar QLEADER + ENTER;
2. Digita S + ENTER;
3. Configurar LEADER;
4. Clica em OK;
5. P1;
6. P2;
7. P3;
8. Digita texto + ENTER;
2.3 Plotagem
Para o processo de plotagem é necessário acessar, primeiramente, o Layout da página na
opção Layout1:

105

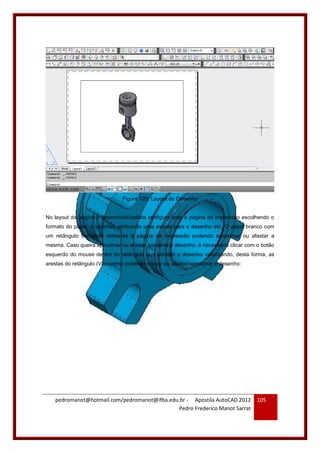

Figura 129: Layout do Desenho
No layout da página o desenhista/cadista configura toda a página de impressão escolhendo o
formato do papel, o carimbo, atribuindo uma escala para o desenho etc. O papel branco com
um retângulo tracejado refere-se à página de impressão podendo aproximar ou afastar a
mesma. Caso queira aproximar ou afastar somente o desenho, é necessário clicar com o botão
esquerdo do mouse dentro do retângulo que contêm o desenho valorizando, desta forma, as
arestas do retângulo (Viewports) podendo mover ou afastar/aproximar o desenho:

106

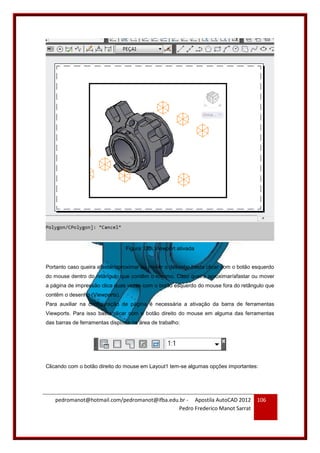

Figura 130: Viewport ativada
Portanto caso queira afastar/aproximar ou mover o desenho basta clicar com o botão esquerdo
do mouse dentro do retângulo que contêm o mesmo. Caso queira aproximar/afastar ou mover
a página de impressão clica duas vezes com o botão esquerdo do mouse fora do retângulo que
contêm o desenho (Viewports).
Para auxiliar na configuração de página é necessária a ativação da barra de ferramentas
Viewports. Para isso basta clicar com o botão direito do mouse em alguma das ferramentas
das barras de ferramentas disposta na área de trabalho:
Clicando com o botão direito do mouse em Layout1 tem-se algumas opções importantes:

107
Figura 131: Opções do Layout
 New Layout: Criar um novo Layout;
 Delete: Apagar um Layout;
 Rename: Renomear um Layout;
 Page Setup Manager: Gerenciamento da configuração de página;
 Plot: Imprimir Layout.
Para configurar o Layout da página, clica com o botão direito mouse em layout1 e seleciona a
opção Page Setup Manager. Abrirá uma janela de gerenciamento:

108

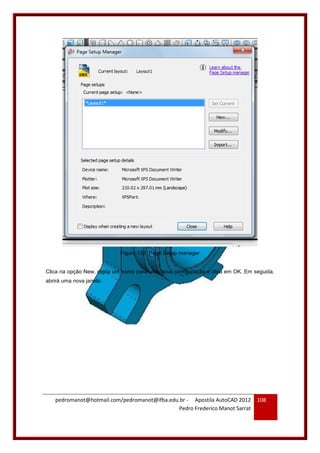

Figura 132: Page Setup manager
Clica na opção New, digita um nome para uma nova configuração e clica em OK. Em seguida,
abrirá uma nova janela:

109

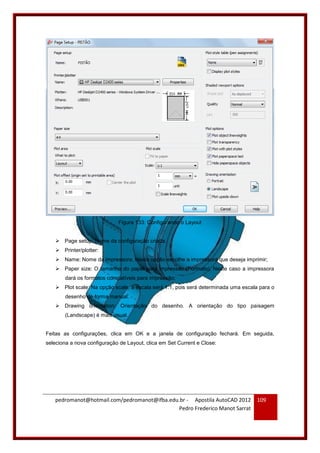

Figura 133: Configurando o Layout
 Page setup: Nome da configuração criada.
 Printer/plotter:
 Name: Nome da impressora. Nesta opção escolhe a impressora que deseja imprimir;
 Paper size: O tamanho do papel para impressão (Formato). Neste caso a impressora
dará os formatos compatíveis para impressão;
 Plot scale: Na opção scale, a escala será 1:1, pois será determinada uma escala para o
desenho de forma manual.
 Drawing orientation: Orientação do desenho. A orientação do tipo paisagem
(Landscape) é mais usual.
Feitas as configurações, clica em OK e a janela de configuração fechará. Em seguida,
seleciona a nova configuração de Layout, clica em Set Current e Close:

110

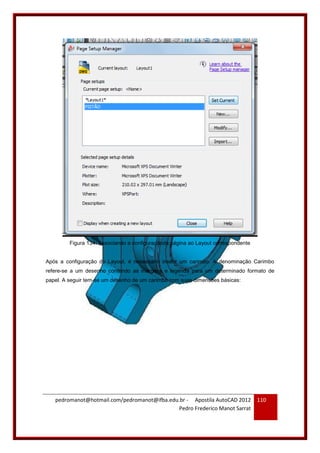

Figura 134: Associando a configuraçãoda página ao Layout correspondente
Após a configuração do Layout, é necessário inserir um carimbo. A denominação Carimbo
refere-se a um desenho contendo as margens e legenda para um determinado formato de
papel. A seguir tem-se um desenho de um carimbo com suas dimensões básicas:

111
Figura 135: Dimensões do carimbo
Este carimbo será inserido como bloco no Layout1. Este possui um formato compatível com o
papel A4. Para outros formatos de papéis é necessário um carimbo compatível, em seu
tamanho, ao formato do papel. É importante, ao construir o carimbo, selecionar um ponto de
inserção, do próprio objeto, para que não haja problema ao inseri-lo. Para isso basta seguir os
passos a seguir:
No arquivo do carimbo:
1. Digita BASE + ENTER;
2. P1 (Ponto de inserção do próprio objeto);
3. Alvar arquivo e Fechar;
Com o carimbo em mãos, inseri-o no layout1 com as suas dimensões originais sem, portanto,
precisar fazer qualquer modificação no bloco Carimbo:

112
Figura 136: Inserindo o carimbo no Layout
1. Insertion point: Deixar na opção Specify On-screen;
2. Scale: Deixar na opção Uniform Scale. Esta opção trabalhará em escalas relativas para
determinar o tamanho do bloco;
3. Rotation: Na opção Angle, determinar ao ângulo de rotação do bloco.
Clica em OK, seleciona uma das extremidades do papel para inserir o carimbo:

113

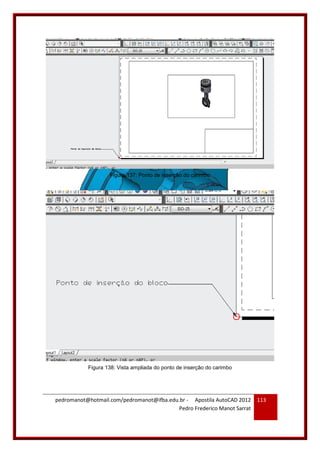

Figura 137: Ponto de inserção do carimbo
Figura 138: Vista ampliada do ponto de inserção do carimbo

114

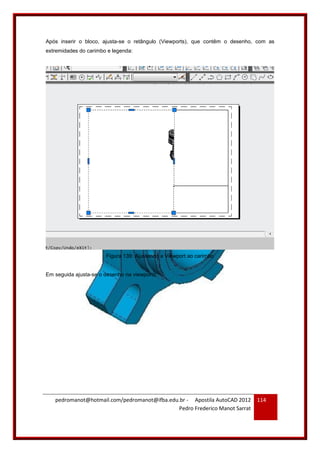

Após inserir o bloco, ajusta-se o retângulo (Viewports), que contêm o desenho, com as
extremidades do carimbo e legenda:
Figura 139: Ajustando a Viewport ao carimbo
Em seguida ajusta-se o desenho na viewports:

115

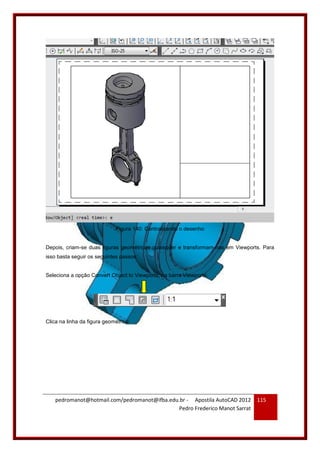

Figura 140: Centralizando o desenho
Depois, criam-se duas figuras geométricas quaisquer e transformam-nas em Viewports. Para
isso basta seguir os seguintes passos:
Seleciona a opção Convert Object to Viewports, na barra Viewports:
Clica na linha da figura geométrica:

116

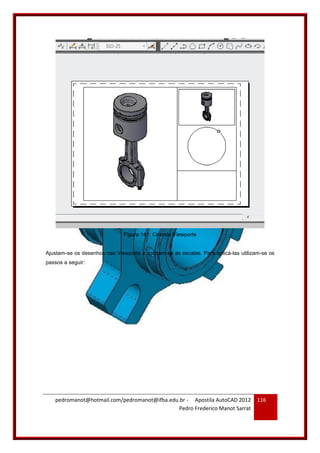

Figura 141: Criando Viewports
Ajustam-se os desenhos nas Viewports e aplicam-se as escalas. Para aplicá-las utilizam-se os
passos a seguir:

117
Figura 142: Ajustando os desenhos as Viewports
Ativa a Viewport desejada, clicando duas vezes com o botão esquerdo do mouse no interior do
retângulo que contêm o desenho, digita a escala desejada + ENTER na opção Viewports Scale
Control:

118

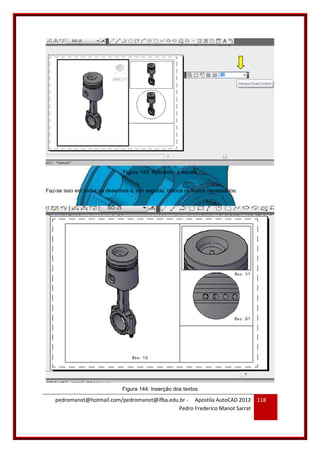

Figura 143: Aplicando a escala
Faz-se isso em todos os desenhos e, em seguida, coloca os textos necessários:
Figura 144: Inserção dos textos

119

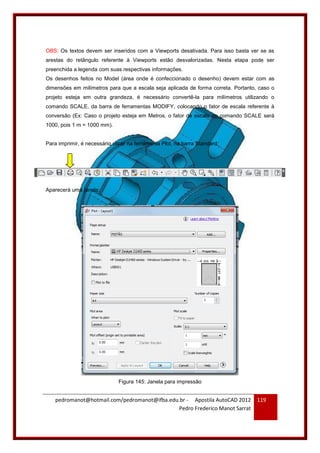

OBS: Os textos devem ser inseridos com a Viewports desativada. Para isso basta ver se as
arestas do retângulo referente à Viewports estão desvalorizadas. Nesta etapa pode ser
preenchida a legenda com suas respectivas informações.
Os desenhos feitos no Model (área onde é confeccionado o desenho) devem estar com as
dimensões em milímetros para que a escala seja aplicada de forma correta. Portanto, caso o
projeto esteja em outra grandeza, é necessário convertê-la para milímetros utilizando o
comando SCALE, da barra de ferramentas MODIFY, colocando o fator de escala referente à
conversão (Ex: Caso o projeto esteja em Metros, o fator de escala do comando SCALE será
1000, pois 1 m = 1000 mm).
Para imprimir, é necessário clicar na ferramenta Plot, na barra Standard:
Aparecerá uma janela:
Figura 145: Janela para impressão

120
Na opção Page setup, seleciona a configuração feita e clica em OK.
3.0 Bibliografia
 SILVA, Arlindo/RIBEIRO, Carlos Tavares/DIAS, João/SOUSA, Luís. Desenho Técnico
Moderno. 4°Edição. Ed. Rio de Janeiro: LTC, 2006;
 MANFÈ, Giovanni/ POZZA, Rino/ SCARATO, Giovanni. Desenho Técnico Mecânico –
Curso Completo. 2° Edição. Ed.: HEMUS;
 OLIVEIRA, Adriano de/BALDAM, Roquemar/COSTA, Lourenço. AutoCAD 2012 –
Utilizando Totalmente. 1° Edição. Ed. ÉRICA, 2011.
 SÃO PAULO (Estado). Prof. Carlos. Site sobre Desenho Técnico. Disponível
em:<http://blogdoprofessorcarlao.blogspot.com/2011/04/escalas-de-reducao-e-
ampliacao-turma.html>. Acesso em: 25 Out. 2011;
 SÃO PAULO (Estado). Professor Carlos. Site sobre Desenho Técnico. Disponível
em:<http://www.lugli.com.br/2009/01/cotagem/>. Acesso em: 25 Out. 2011.

Apostila auto cad 2d 2012

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Apostila auto cad 2d 2012

Apostila auto cad 2d 2012
