Apostila de Introdução ao Infraworks LT

Infraworks LT
PROJETO CONCEITUAL E
CRIAÇÃO DE PROPOSTAS

Infraworks LT – Projeto conceitual e criação de propostas
www.cadista.info – Osvaldo Martins Junior 2

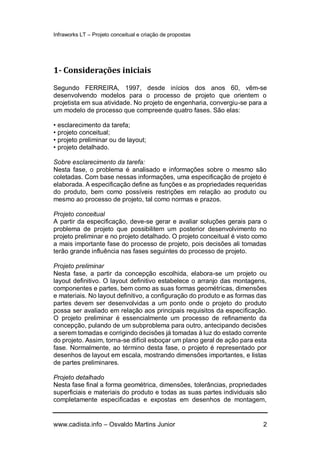

1- Considerações iniciais
Segundo FERREIRA, 1997, desde inícios dos anos 60, vêm-se
desenvolvendo modelos para o processo de projeto que orientem o
projetista em sua atividade. No projeto de engenharia, convergiu-se para a
um modelo de processo que compreende quatro fases. São elas:
• esclarecimento da tarefa;
• projeto conceitual;
• projeto preliminar ou de layout;
• projeto detalhado.
Sobre esclarecimento da tarefa:
Nesta fase, o problema é analisado e informações sobre o mesmo são
coletadas. Com base nessas informações, uma especificação de projeto é
elaborada. A especificação define as funções e as propriedades requeridas
do produto, bem como possíveis restrições em relação ao produto ou
mesmo ao processo de projeto, tal como normas e prazos.
Projeto conceitual
A partir da especificação, deve-se gerar e avaliar soluções gerais para o
problema de projeto que possibilitem um posterior desenvolvimento no
projeto preliminar e no projeto detalhado. O projeto conceitual é visto como
a mais importante fase do processo de projeto, pois decisões ali tomadas
terão grande influência nas fases seguintes do processo de projeto.
Projeto preliminar
Nesta fase, a partir da concepção escolhida, elabora-se um projeto ou
layout definitivo. O layout definitivo estabelece o arranjo das montagens,
componentes e partes, bem como as suas formas geométricas, dimensões
e materiais. No layout definitivo, a configuração do produto e as formas das
partes devem ser desenvolvidas a um ponto onde o projeto do produto
possa ser avaliado em relação aos principais requisitos da especificação.
O projeto preliminar é essencialmente um processo de refinamento da
concepção, pulando de um subproblema para outro, antecipando decisões
a serem tomadas e corrigindo decisões já tomadas à luz do estado corrente
do projeto. Assim, torna-se difícil esboçar um plano geral de ação para esta
fase. Normalmente, ao término desta fase, o projeto é representado por
desenhos de layout em escala, mostrando dimensões importantes, e listas
de partes preliminares.
Projeto detalhado
Nesta fase final a forma geométrica, dimensões, tolerâncias, propriedades
superficiais e materiais do produto e todas as suas partes individuais são
completamente especificadas e expostas em desenhos de montagem,

desenhos de detalhes e listas de partes. Também se deve elaborar
instruções para produção, montagem, teste, transporte e operação, uso,
manutenção entre outros.
O software Autodesk Infraworks se encaixa no processo do
desenvolvimento de um projeto conceitual, auxiliando na validação de
uma ideia, ou a confirmação de que a melhor solução está sendo proposta
para atender a determinado requerimento ou necessidade nas diversas
áreas de um projeto. É portanto a fase inicial do processo de projeto de um
produto ou instalação.
Objetivo
Nesse material além de compreender a interface do software Infraworks LT
será apresentado as principais ferramentas de criação, edição e
visualização. Em paralelo, veremos os passos para se desenvolver um
projeto conceitual com base nas necessidades básicas (exemplo) listadas
abaixo:
- Área industrial: 15.000m² - mínimio
- Prédio comercial: 1.500m² - mínimo
- Tráfego de veículos de carga com até 3 eixos
- Área para Estacionamento
- Área verde
- Menor movimentação de terra possível
- Apresentar propostas diferentes

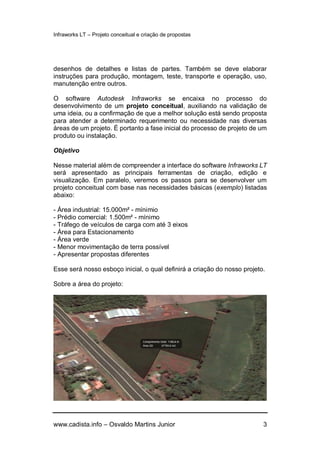

Esse será nosso esboço inicial, o qual definirá a criação do nosso projeto.
Sobre a área do projeto:

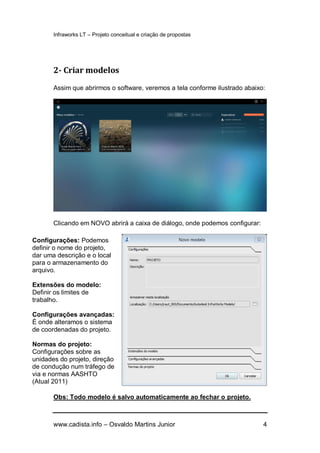

2- Criar modelos
Assim que abrirmos o software, veremos a tela conforme ilustrado abaixo:
Clicando em NOVO abrirá a caixa de diálogo, onde podemos configurar:
Obs: Todo modelo é salvo automaticamente ao fechar o projeto.
Configurações: Podemos
definir o nome do projeto,
dar uma descrição e o local
para o armazenamento do
arquivo.
Extensões do modelo:
Definir os limites de
trabalho.
Configurações avançadas:
É onde alteramos o sistema
de coordenadas do projeto.
Normas do projeto:
Configurações sobre as
unidades do projeto, direção
de condução num tráfego de
via e normas AASHTO
(Atual 2011)

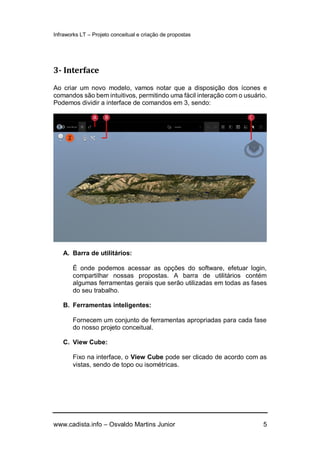

3- Interface
Ao criar um novo modelo, vamos notar que a disposição dos ícones e
comandos são bem intuitivos, permitindo uma fácil interação com o usuário.
Podemos dividir a interface de comandos em 3, sendo:
A. Barra de utilitários:
É onde podemos acessar as opções do software, efetuar login,
compartilhar nossas propostas. A barra de utilitários contém
algumas ferramentas gerais que serão utilizadas em todas as fases
do seu trabalho.
B. Ferramentas inteligentes:
Fornecem um conjunto de ferramentas apropriadas para cada fase
do nosso projeto conceitual.
C. View Cube:
Fixo na interface, o View Cube pode ser clicado de acordo com as
vistas, sendo de topo ou isométricas.

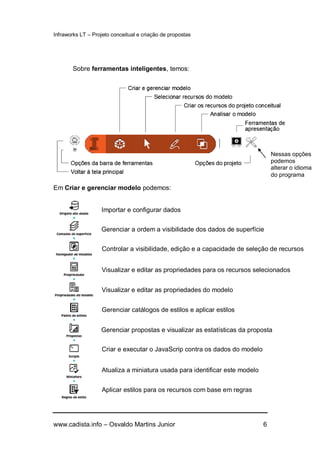

Sobre ferramentas inteligentes, temos:
Em Criar e gerenciar modelo podemos:
Importar e configurar dados
Gerenciar a ordem a visibilidade dos dados de superfície
Controlar a visibilidade, edição e a capacidade de seleção de recursos
Visualizar e editar as propriedades para os recursos selecionados
Visualizar e editar as propriedades do modelo
Gerenciar catálogos de estilos e aplicar estilos
Gerenciar propostas e visualizar as estatísticas da proposta
Criar e executar o JavaScrip contra os dados do modelo
Atualiza a miniatura usada para identificar este modelo
Aplicar estilos para os recursos com base em regras
Nessas opções
podemos
alterar o idioma
do programa

Em Criar os recursos do projeto conceitual podemos criar:
Diretriz viária
Barreiras ou muros
Edifícios de diferentes fachadas
Blocos de mobiliário urbano
Coberturas nas áreas de interesse do projeto
Tubulação subterrânea
Conectores de tubulação
Pontos de interesse para o projeto
Diretriz de projeto ferroviário
Traçar uma linha de rio e curso de d’água
Criar uma lagoa
Traçar uma linha de árvores
Criar um grupo de árvores
Gerenciar catálogo e aplicar estilos
Alternar entre 50% e 100% de opacidade da superfície
Visualizar o modelo no modo de estrutura de arame
Aplicar estilos para os recursos com base em regras
Edição dos itens projetados

4- Origem de dados dos pontos de interesse
4.1- MDE (modelo digital de elevação)

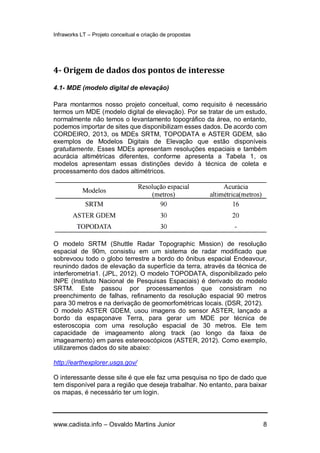

Para montarmos nosso projeto conceitual, como requisito é necessário
termos um MDE (modelo digital de elevação). Por se tratar de um estudo,
normalmente não temos o levantamento topográfico da área, no entanto,
podemos importar de sites que disponibilizam esses dados. De acordo com
CORDEIRO, 2013, os MDEs SRTM, TOPODATA e ASTER GDEM, são
exemplos de Modelos Digitais de Elevação que estão disponíveis
gratuitamente. Esses MDEs apresentam resoluções espaciais e também
acurácia altimétricas diferentes, conforme apresenta a Tabela 1, os
modelos apresentam essas distinções devido à técnica de coleta e
processamento dos dados altimétricos.
O modelo SRTM (Shuttle Radar Topographic Mission) de resolução
espacial de 90m, consistiu em um sistema de radar modificado que
sobrevoou todo o globo terrestre a bordo do ônibus espacial Endeavour,
reunindo dados de elevação da superfície da terra, através da técnica de
interferometria1. (JPL, 2012). O modelo TOPODATA, disponibilizado pelo
INPE (Instituto Nacional de Pesquisas Espaciais) é derivado do modelo
SRTM. Este passou por processamentos que consistiram no
preenchimento de falhas, refinamento da resolução espacial 90 metros
para 30 metros e na derivação de geomorfométricas locais. (DSR, 2012).
O modelo ASTER GDEM, usou imagens do sensor ASTER, lançado a
bordo da espaçonave Terra, para gerar um MDE por técnica de
esteroscopia com uma resolução espacial de 30 metros. Ele tem
capacidade de imageamento along track (ao longo da faixa de
imageamento) em pares estereoscópicos (ASTER, 2012). Como exemplo,
utilizaremos dados do site abaixo:
http://earthexplorer.usgs.gov/
O interessante desse site é que ele faz uma pesquisa no tipo de dado que
tem disponível para a região que deseja trabalhar. No entanto, para baixar
os mapas, é necessário ter um login.

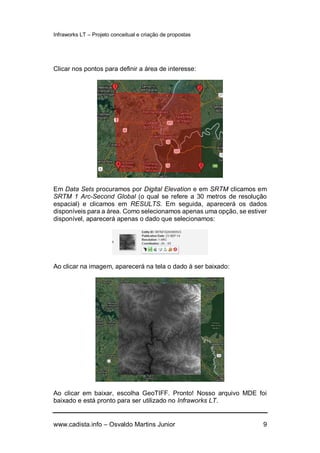

Clicar nos pontos para definir a área de interesse:
Em Data Sets procuramos por Digital Elevation e em SRTM clicamos em
SRTM 1 Arc-Second Global (o qual se refere a 30 metros de resolução
espacial) e clicamos em RESULTS. Em seguida, aparecerá os dados
disponíveis para a área. Como selecionamos apenas uma opção, se estiver
disponível, aparecerá apenas o dado que selecionamos:
Ao clicar na imagem, aparecerá na tela o dado à ser baixado:
Ao clicar em baixar, escolha GeoTIFF. Pronto! Nosso arquivo MDE foi
baixado e está pronto para ser utilizado no Infraworks LT.

4.2- Imagem georreferenciada

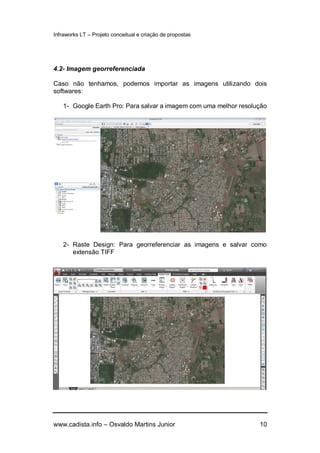

Caso não tenhamos, podemos importar as imagens utilizando dois
softwares:
1- Google Earth Pro: Para salvar a imagem com uma melhor resolução
2- Raste Design: Para georreferenciar as imagens e salvar como
extensão TIFF

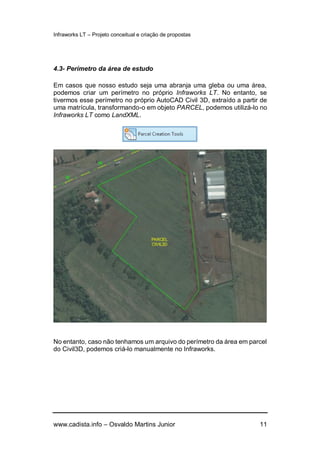

4.3- Perímetro da área de estudo
Em casos que nosso estudo seja uma abranja uma gleba ou uma área,
podemos criar um perímetro no próprio Infraworks LT. No entanto, se
tivermos esse perímetro no próprio AutoCAD Civil 3D, extraído a partir de
uma matrícula, transformando-o em objeto PARCEL, podemos utilizá-lo no
Infraworks LT como LandXML.
No entanto, caso não tenhamos um arquivo do perímetro da área em parcel
do Civil3D, podemos criá-lo manualmente no Infraworks.

4.4- Eixo de vias

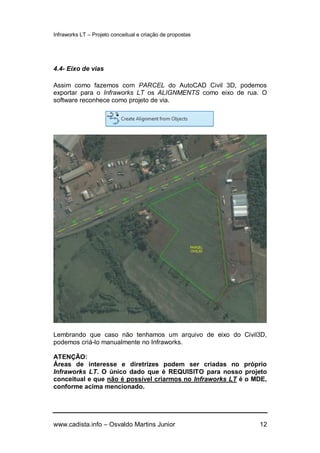

Assim como fazemos com PARCEL do AutoCAD Civil 3D, podemos
exportar para o Infraworks LT os ALIGNMENTS como eixo de rua. O
software reconhece como projeto de via.
Lembrando que caso não tenhamos um arquivo de eixo do Civil3D,
podemos criá-lo manualmente no Infraworks.
ATENÇÃO:
Áreas de interesse e diretrizes podem ser criadas no próprio
Infraworks LT. O único dado que é REQUISITO para nosso projeto
conceitual e que não é possível criarmos no Infraworks LT é o MDE,
conforme acima mencionado.

5- Desenvolvendo um projeto
5.1- Importação de dados

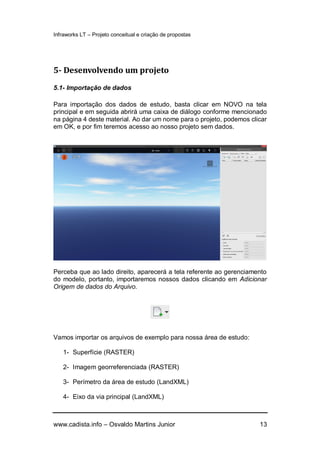

Para importação dos dados de estudo, basta clicar em NOVO na tela
principal e em seguida abrirá uma caixa de diálogo conforme mencionado
na página 4 deste material. Ao dar um nome para o projeto, podemos clicar
em OK, e por fim teremos acesso ao nosso projeto sem dados.
Perceba que ao lado direito, aparecerá a tela referente ao gerenciamento
do modelo, portanto, importaremos nossos dados clicando em Adicionar
Origem de dados do Arquivo.
Vamos importar os arquivos de exemplo para nossa área de estudo:
1- Superfície (RASTER)
2- Imagem georreferenciada (RASTER)
3- Perímetro da área de estudo (LandXML)
4- Eixo da via principal (LandXML)

1- Superfície:

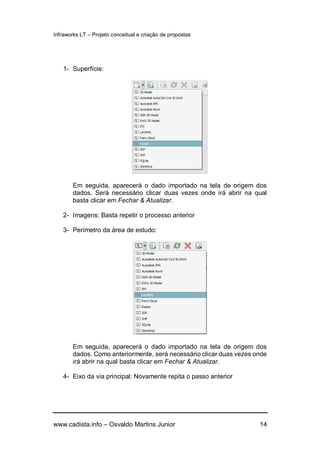

Em seguida, aparecerá o dado importado na tela de origem dos
dados. Será necessário clicar duas vezes onde irá abrir na qual
basta clicar em Fechar & Atualizar.
2- Imagens: Basta repetir o processo anterior
3- Perímetro da área de estudo:
Em seguida, aparecerá o dado importado na tela de origem dos
dados. Como anteriormente, será necessário clicar duas vezes onde
irá abrir na qual basta clicar em Fechar & Atualizar.
4- Eixo da via principal: Novamente repita o passo anterior

5.2- Alterando estilos
Vamos aprender a alterar o estilo de dois dos itens importados:

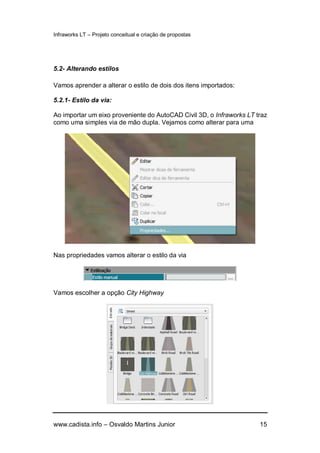

5.2.1- Estilo da via:
Ao importar um eixo proveniente do AutoCAD Civil 3D, o Infraworks LT traz
como uma simples via de mão dupla. Vejamos como alterar para uma
Nas propriedades vamos alterar o estilo da via
Vamos escolher a opção City Highway

É necessário clicar em ATUALIZAR localizado logo acima da tela de
propriedades.
O resultado:

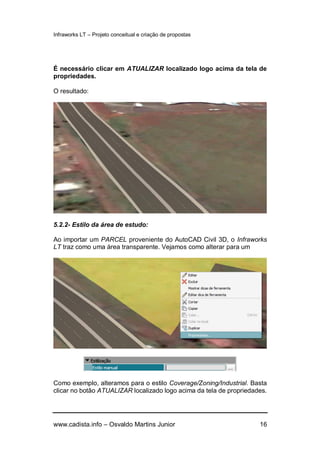

5.2.2- Estilo da área de estudo:
Ao importar um PARCEL proveniente do AutoCAD Civil 3D, o Infraworks
LT traz como uma área transparente. Vejamos como alterar para um
Como exemplo, alteramos para o estilo Coverage/Zoning/Industrial. Basta
clicar no botão ATUALIZAR localizado logo acima da tela de propriedades.

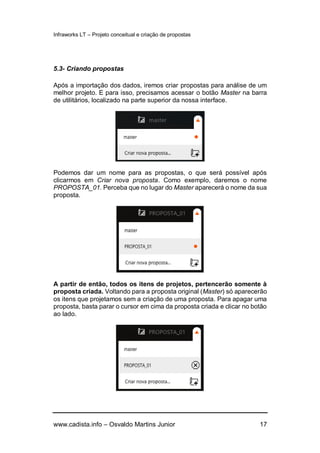

5.3- Criando propostas
Após a importação dos dados, iremos criar propostas para análise de um
melhor projeto. E para isso, precisamos acessar o botão Master na barra
de utilitários, localizado na parte superior da nossa interface.
Podemos dar um nome para as propostas, o que será possível após
clicarmos em Criar nova proposta. Como exemplo, daremos o nome
PROPOSTA_01. Perceba que no lugar do Master aparecerá o nome da sua
proposta.
A partir de então, todos os itens de projetos, pertencerão somente à
proposta criada. Voltando para a proposta original (Master) só aparecerão
os itens que projetamos sem a criação de uma proposta. Para apagar uma
proposta, basta parar o cursor em cima da proposta criada e clicar no botão
ao lado.

5.4- Criando os elementos do projeto
No Infraworks LT podemos criar vários tipos de elementos do projeto
conceitual, como apresentado na página 7 deste material. A seguir,
veremos apenas um exemplo de uma concepção de um projeto utilizando
esses elementos.
5.4.1- Estradas
Sabendo disso, vamos montar nossa alça de acesso para nossa área de
estudo.

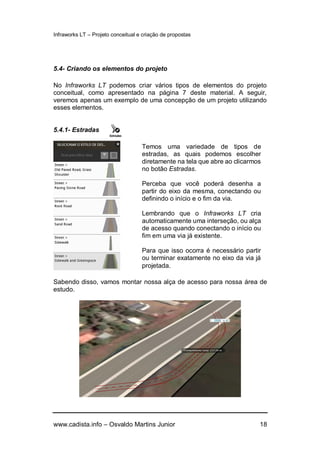

Temos uma variedade de tipos de
estradas, as quais podemos escolher
diretamente na tela que abre ao clicarmos
no botão Estradas.
Perceba que você poderá desenha a
partir do eixo da mesma, conectando ou
definindo o início e o fim da via.
Lembrando que o Infraworks LT cria
automaticamente uma interseção, ou alça
de acesso quando conectando o início ou
fim em uma via já existente.
Para que isso ocorra é necessário partir
ou terminar exatamente no eixo da via já
projetada.

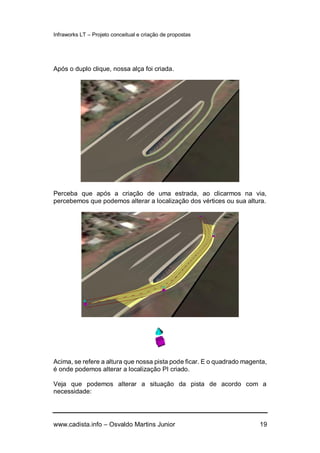

Após o duplo clique, nossa alça foi criada.
Perceba que após a criação de uma estrada, ao clicarmos na via,
percebemos que podemos alterar a localização dos vértices ou sua altura.
Acima, se refere a altura que nossa pista pode ficar. E o quadrado magenta,
é onde podemos alterar a localização PI criado.
Veja que podemos alterar a situação da pista de acordo com a
necessidade:

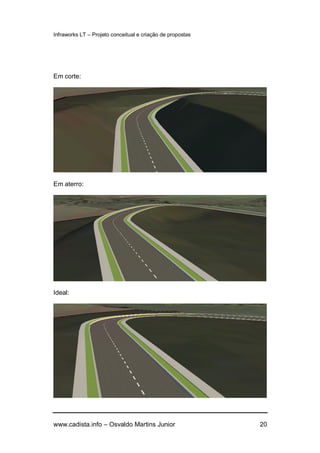

Em corte:
Em aterro:
Ideal:

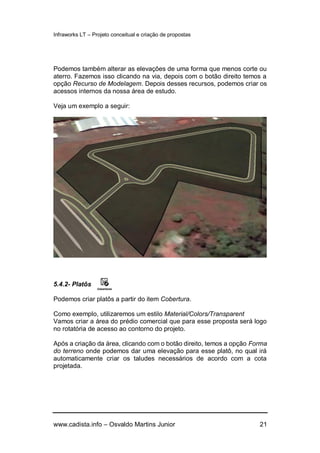

Podemos também alterar as elevações de uma forma que menos corte ou
aterro. Fazemos isso clicando na via, depois com o botão direito temos a
opção Recurso de Modelagem. Depois desses recursos, podemos criar os
acessos internos da nossa área de estudo.
Veja um exemplo a seguir:
5.4.2- Platôs
Podemos criar platôs a partir do item Cobertura.
Como exemplo, utilizaremos um estilo Material/Colors/Transparent
Vamos criar a área do prédio comercial que para esse proposta será logo
no rotatória de acesso ao contorno do projeto.
Após a criação da área, clicando com o botão direito, temos a opção Forma
do terreno onde podemos dar uma elevação para esse platô, no qual irá
automaticamente criar os taludes necessários de acordo com a cota
projetada.

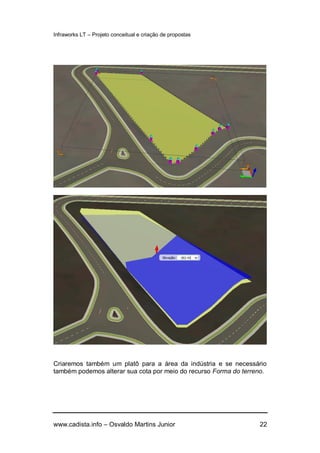

Criaremos também um platô para a área da indústria e se necessário
também podemos alterar sua cota por meio do recurso Forma do terreno.

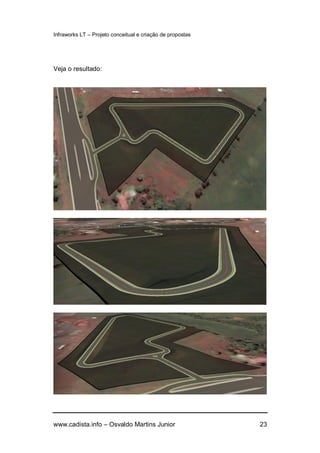

Veja o resultado:

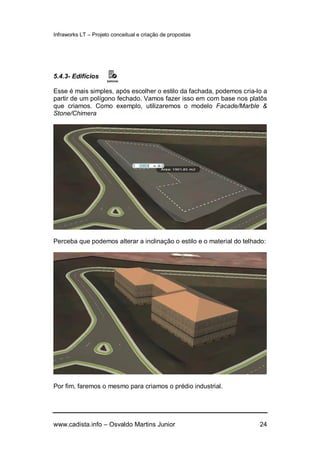

5.4.3- Edifícios
Esse é mais simples, após escolher o estilo da fachada, podemos cria-lo a
partir de um polígono fechado. Vamos fazer isso em com base nos platôs
que criamos. Como exemplo, utilizaremos o modelo Facade/Marble &
Stone/Chimera
Perceba que podemos alterar a inclinação o estilo e o material do telhado:
Por fim, faremos o mesmo para criamos o prédio industrial.

5.4.4- Acabamentos

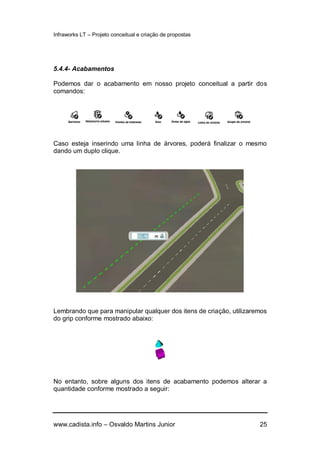

Podemos dar o acabamento em nosso projeto conceitual a partir dos
comandos:
Caso esteja inserindo uma linha de árvores, poderá finalizar o mesmo
dando um duplo clique.
Lembrando que para manipular qualquer dos itens de criação, utilizaremos
do grip conforme mostrado abaixo:
No entanto, sobre alguns dos itens de acabamento podemos alterar a
quantidade conforme mostrado a seguir:

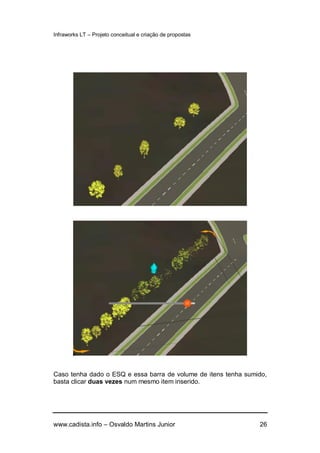

Caso tenha dado o ESQ e essa barra de volume de itens tenha sumido,
basta clicar duas vezes num mesmo item inserido.

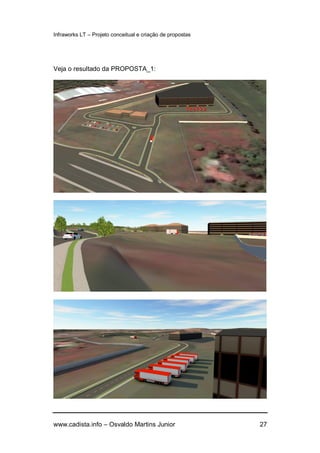

Veja o resultado da PROPOSTA_1:

5.4.5- Gerenciamento dos itens do projeto

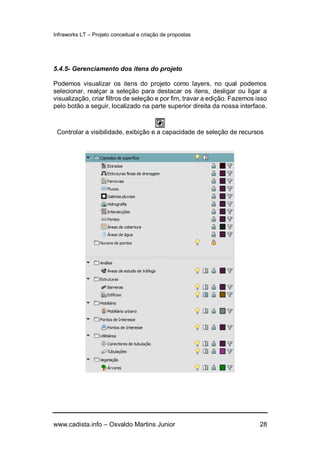

Podemos visualizar os itens do projeto como layers, no qual podemos
selecionar, realçar a seleção para destacar os itens, desligar ou ligar a
visualização, criar filtros de seleção e por fim, travar a edição. Fazemos isso
pelo botão a seguir, localizado na parte superior direita da nossa interface.
Controlar a visibilidade, exibição e a capacidade de seleção de recursos

5.4.6- Iluminação solar

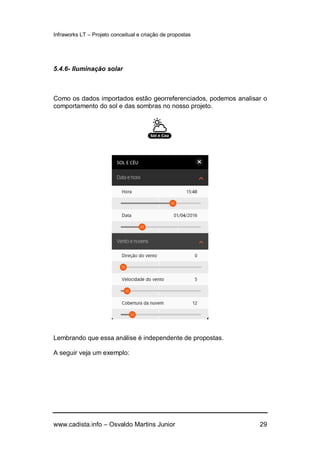

Como os dados importados estão georreferenciados, podemos analisar o
comportamento do sol e das sombras no nosso projeto.
Lembrando que essa análise é independente de propostas.

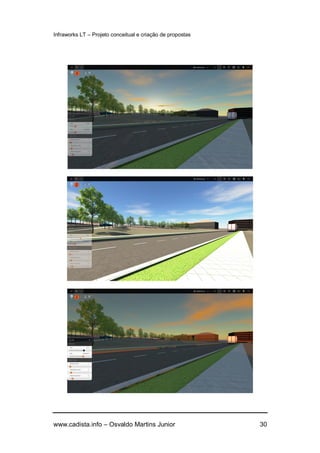

A seguir veja um exemplo:

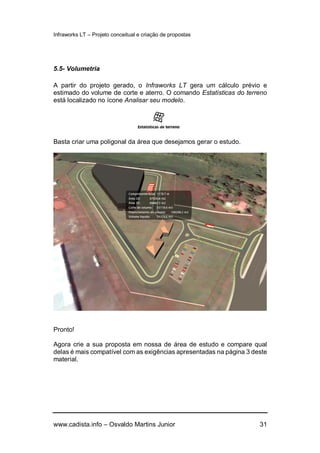

5.5- Volumetria
A partir do projeto gerado, o Infraworks LT gera um cálculo prévio e
estimado do volume de corte e aterro. O comando Estatísticas do terreno
está localizado no ícone Analisar seu modelo.
Basta criar uma poligonal da área que desejamos gerar o estudo.
Pronto!
Agora crie a sua proposta em nossa de área de estudo e compare qual
delas é mais compatível com as exigências apresentadas na página 3 deste
material.

Anotações

Apostila de Introdução ao Infraworks LT

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Destaque

Destaque (20)

Semelhante a Apostila de Introdução ao Infraworks LT

Semelhante a Apostila de Introdução ao Infraworks LT (20)

Último

Último (7)

Apostila de Introdução ao Infraworks LT
