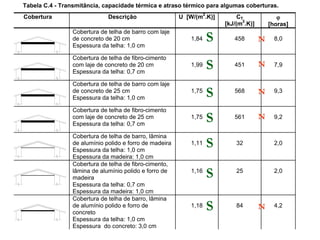

Tabela C.4 - Transmitância, capacidade térmica e atraso térmico para algumas coberturas.
Cobertura Descrição U [W/(m2
.K)] CT
[kJ/(m2
.K)]
[horas]
Cobertura de telha de barro com laje
de concreto de 20 cm
Espessura da telha: 1,0 cm
1,84 458 8,0
Cobertura de telha de fibro-cimento
com laje de concreto de 20 cm
Espessura da telha: 0,7 cm
1,99 451 7,9
Cobertura de telha de barro com laje
de concreto de 25 cm
Espessura da telha: 1,0 cm
1,75 568 9,3
Cobertura de telha de fibro-cimento
com laje de concreto de 25 cm
Espessura da telha: 0,7 cm
1,75 561 9,2
Cobertura de telha de barro, lâmina
de alumínio polido e forro de madeira
Espessura da telha: 1,0 cm
Espessura da madeira: 1,0 cm
1,11 32 2,0
Cobertura de telha de fibro-cimento,
lâmina de alumínio polido e forro de
madeira
Espessura da telha: 0,7 cm
Espessura da madeira: 1,0 cm
1,16 25 2,0
Cobertura de telha de barro, lâmina
de alumínio polido e forro de
concreto
Espessura da telha: 1,0 cm
Espessura do concreto: 3,0 cm
1,18 84 4,2
S
S
S
S
S
S
S
N
N
N
N
N](https://image.slidesharecdn.com/aula05cargatermicadearcondicionado-140331072702-phpapp02/85/Aula-05-carga-termica-de-ar-condicionado-27-320.jpg)
Carregado porRafael Sampaio
Aula 05 carga termica de ar condicionado
1. O documento apresenta os principais fatores a serem considerados no cálculo da carga térmica de ar condicionado, incluindo variáveis climáticas, humanas e arquitetônicas. 2. É descrito como calcular a contribuição de cada fator, como a insolação, temperatura exterior, ocupação, fechamentos opacos, fechamentos transparentes e fontes internas de calor. 3. A norma NBR 16401 é citada como referência para determinar parâmetros como temperatura e umidade internas desejadas e cálculo de
Mais conteúdo relacionado
Semelhante a Aula 05 carga termica de ar condicionado
Aula 05 carga termica de ar condicionado
- 1. 1 Carga Térmica deAr Condicionado Conforto Ambiental IV Eduardo Grala da Cunha Maio de 2011
- 2. 2 Objetivos da aula •Introduzir a temática do cálculo da carga térmica de ar condicionado com uma abordagem geral, caracterizando os principais fatores ou fontes térmicas a serem consideradas no processo; • Apresentar alguns aspectos relevantes da NBR 16401 (2008) - Instalações de Ar condicionado - necessários para o cálculo da carga térmica;

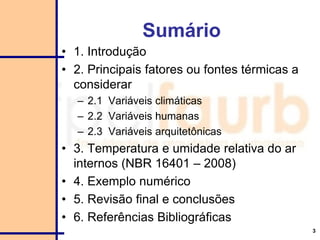

- 3. 3 Sumário • 1. Introdução •2. Principais fatores ou fontes térmicas a considerar – 2.1 Variáveis climáticas – 2.2 Variáveis humanas – 2.3 Variáveis arquitetônicas • 3. Temperatura e umidade relativa do ar internos (NBR 16401 – 2008) • 4. Exemplo numérico • 5. Revisão final e conclusões • 6. Referências Bibliográficas

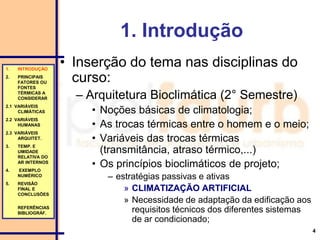

- 4. 4 1. Introdução • Inserçãodo tema nas disciplinas do curso: – Arquitetura Bioclimática (2° Semestre) • Noções básicas de climatologia; • As trocas térmicas entre o homem e o meio; • Variáveis das trocas térmicas (transmitância, atraso térmico,...) • Os princípios bioclimáticos de projeto; – estratégias passivas e ativas » CLIMATIZAÇÃO ARTIFICIAL » Necessidade de adaptação da edificação aos requisitos técnicos dos diferentes sistemas de ar condicionado; 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

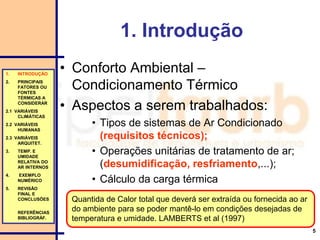

- 5. 5 1. Introdução • ConfortoAmbiental – Condicionamento Térmico • Aspectos a serem trabalhados: • Tipos de sistemas de Ar Condicionado (requisitos técnicos); • Operações unitárias de tratamento de ar; (desumidificação, resfriamento,...); • Cálculo da carga térmica 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. Quantida de Calor total que deverá ser extraída ou fornecida ao ar do ambiente para se poder mantê-lo em condições desejadas de temperatura e umidade. LAMBERTS et al (1997)
- 6. 6 1. Introdução 1. INTRODUÇÃO 2.PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. LAMBERTS et al (1997, p.116) 1,5% das horas do ano 130 h/ano TBS 44°C TBU 24°C

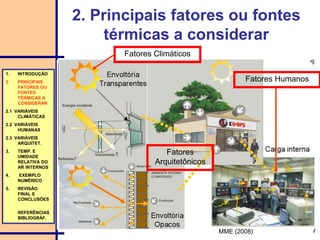

- 7. 7 2. Principais fatoresou fontes térmicas a considerar 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. MME (2008) Fatores Humanos Fatores Climáticos Fatores Arquitetônicos

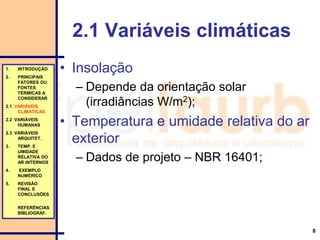

- 8. 8 2.1 Variáveis climáticas •Insolação – Depende da orientação solar (irradiâncias W/m2); • Temperatura e umidade relativa do ar exterior – Dados de projeto – NBR 16401; 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

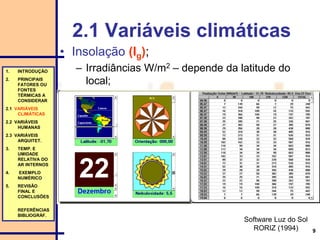

- 9. 9 2.1 Variáveis climáticas •Insolação (Ig); – Irradiâncias W/m2 – depende da latitude do local; 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. Software Luz do Sol RORIZ (1994)

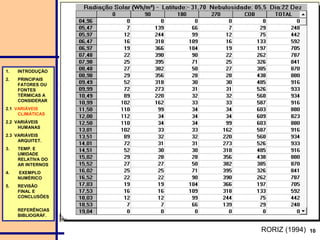

- 10. 10 1. INTRODUÇÃO 2. PRINCIPAIS FATORESOU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. RORIZ (1994)

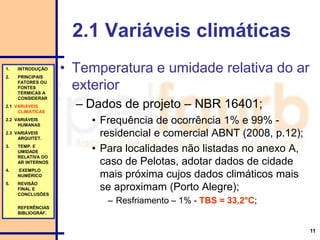

- 11. 11 2.1 Variáveis climáticas •Temperatura e umidade relativa do ar exterior – Dados de projeto – NBR 16401; • Frequência de ocorrência 1% e 99% - residencial e comercial ABNT (2008, p.12); • Para localidades não listadas no anexo A, caso de Pelotas, adotar dados de cidade mais próxima cujos dados climáticos mais se aproximam (Porto Alegre); – Resfriamento – 1% - TBS = 33,2°C; 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

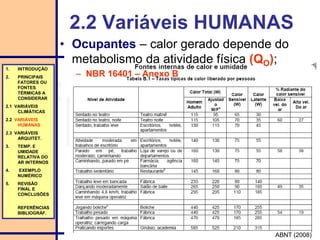

- 12. 12 2.2 Variáveis HUMANAS 1.INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. ABNT (2008) • Ocupantes – calor gerado depende do metabolismo da atividade física (QO); – NBR 16401 – Anexo B

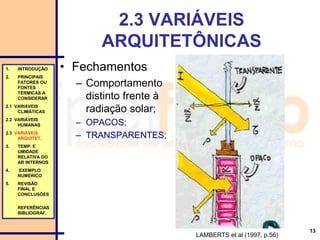

- 13. 13 2.3 VARIÁVEIS ARQUITETÔNICAS • Fechamentos –Comportamento distinto frente à radiação solar; – OPACOS; – TRANSPARENTES; 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. LAMBERTS et al (1997, p.56)

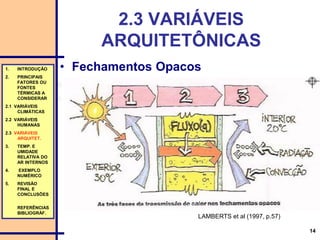

- 14. 14 2.3 VARIÁVEIS ARQUITETÔNICAS • FechamentosOpacos1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. LAMBERTS et al (1997, p.57)

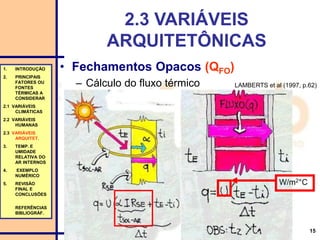

- 15. 15 2.3 VARIÁVEIS ARQUITETÔNICAS • FechamentosOpacos (QFO) – Cálculo do fluxo térmico 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. LAMBERTS et al (1997, p.62) W/m2°C

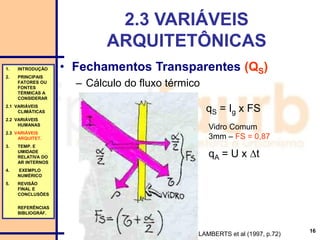

- 16. 16 2.3 VARIÁVEIS ARQUITETÔNICAS • FechamentosTransparentes (QS) – Cálculo do fluxo térmico LAMBERTS et al (1997, p.72) 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. qS = Ig x FS Vidro Comum 3mm – FS = 0,87 qA = U x t

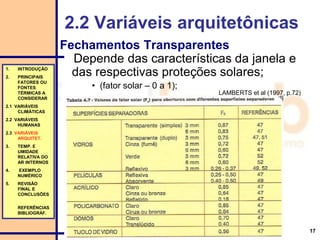

- 17. 17 2.2 Variáveis arquitetônicas FechamentosTransparentes Depende das características da janela e das respectivas proteções solares; • (fator solar – 0 a 1); 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. LAMBERTS et al (1997, p.72)

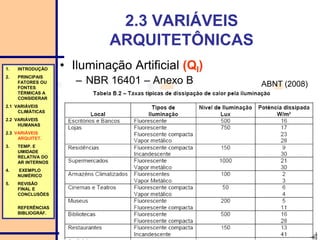

- 18. 18 2.3 VARIÁVEIS ARQUITETÔNICAS • IluminaçãoArtificial (QI) – NBR 16401 – Anexo B 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. ABNT (2008)

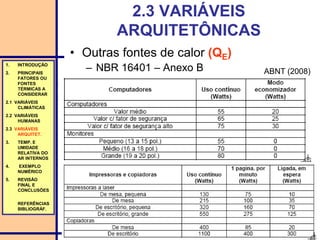

- 19. 19 2.3 VARIÁVEIS ARQUITETÔNICAS • Outrasfontes de calor (QE) – NBR 16401 – Anexo B1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. ABNT (2008)

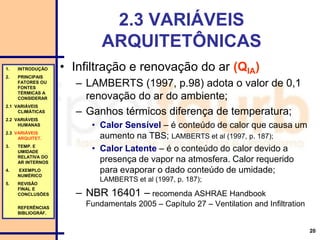

- 20. 20 1. INTRODUÇÃO 2. PRINCIPAIS FATORESOU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. 2.3 VARIÁVEIS ARQUITETÔNICAS • Infiltração e renovação do ar (QIA) – LAMBERTS (1997, p.98) adota o valor de 0,1 renovação do ar do ambiente; – Ganhos térmicos diferença de temperatura; • Calor Sensível – é conteúdo de calor que causa um aumento na TBS; LAMBERTS et al (1997, p. 187); • Calor Latente – é o conteúdo do calor devido a presença de vapor na atmosfera. Calor requerido para evaporar o dado conteúdo de umidade; LAMBERTS et al (1997, p. 187); – NBR 16401 – recomenda ASHRAE Handbook Fundamentals 2005 – Capítulo 27 – Ventilation and Infiltration

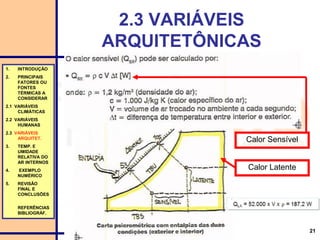

- 21. 21 2.3 VARIÁVEIS ARQUITETÔNICAS 1. INTRODUÇÃO 2.PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. Calor Sensível Calor Latente

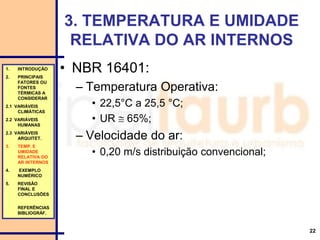

- 22. 22 3. TEMPERATURA EUMIDADE RELATIVA DO AR INTERNOS • NBR 16401: – Temperatura Operativa: • 22,5°C a 25,5 °C; • UR 65%; – Velocidade do ar: • 0,20 m/s distribuição convencional; 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

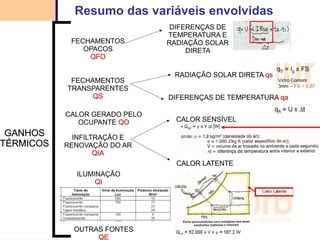

- 23. 23 Resumo das variáveisenvolvidas

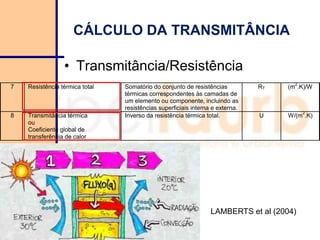

- 24. CÁLCULO DA TRANSMITÂNCIA •Transmitância/Resistência 7 Resistência térmica total Somatório do conjunto de resistências térmicas correspondentes às camadas de um elemento ou componente, incluindo as resistências superficiais interna e externa. RT (m 2 .K)/W 8 Transmitância térmica ou Coeficiente global de transferência de calor Inverso da resistência térmica total. U W/(m 2 .K) LAMBERTS et al (2004)

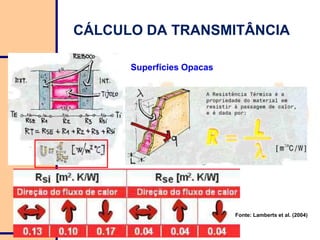

- 25. Superfícies Opacas Fonte: Lambertset al. (2004) CÁLCULO DA TRANSMITÂNCIA

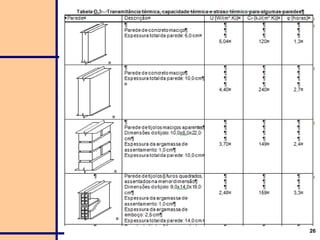

- 26.
- 27. 27 Tabela C.4 -Transmitância, capacidade térmica e atraso térmico para algumas coberturas. Cobertura Descrição U [W/(m2 .K)] CT [kJ/(m2 .K)] [horas] Cobertura de telha de barro com laje de concreto de 20 cm Espessura da telha: 1,0 cm 1,84 458 8,0 Cobertura de telha de fibro-cimento com laje de concreto de 20 cm Espessura da telha: 0,7 cm 1,99 451 7,9 Cobertura de telha de barro com laje de concreto de 25 cm Espessura da telha: 1,0 cm 1,75 568 9,3 Cobertura de telha de fibro-cimento com laje de concreto de 25 cm Espessura da telha: 0,7 cm 1,75 561 9,2 Cobertura de telha de barro, lâmina de alumínio polido e forro de madeira Espessura da telha: 1,0 cm Espessura da madeira: 1,0 cm 1,11 32 2,0 Cobertura de telha de fibro-cimento, lâmina de alumínio polido e forro de madeira Espessura da telha: 0,7 cm Espessura da madeira: 1,0 cm 1,16 25 2,0 Cobertura de telha de barro, lâmina de alumínio polido e forro de concreto Espessura da telha: 1,0 cm Espessura do concreto: 3,0 cm 1,18 84 4,2 S S S S S S S N N N N N

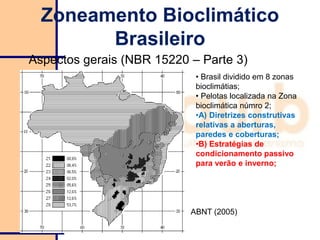

- 28. Zoneamento Bioclimático Brasileiro Aspectos gerais(NBR 15220 – Parte 3) • Brasil dividido em 8 zonas bioclimátias; • Pelotas localizada na Zona bioclimática númro 2; •A) Diretrizes construtivas relativas a aberturas, paredes e coberturas; •B) Estratégias de condicionamento passivo para verão e inverno; ABNT (2005)

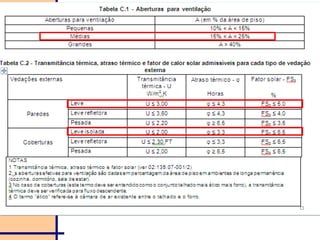

- 29. Zoneamento Bioclimático Brasileiro ZonaBioclimática 2 Diretrizes Construtivas

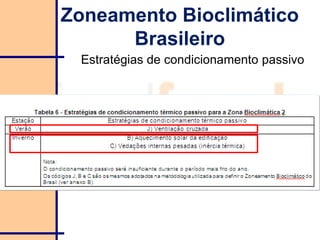

- 31. Estratégias de condicionamentopassivo Zoneamento Bioclimático Brasileiro

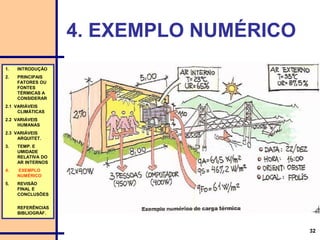

- 32. 32 4. EXEMPLO NUMÉRICO 1.INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

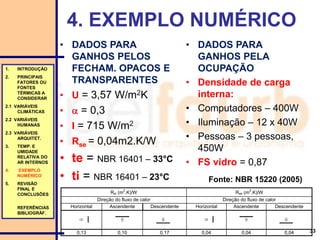

- 33. 4. EXEMPLO NUMÉRICO •DADOS PARA GANHOS PELOS FECHAM. OPACOS E TRANSPARENTES • U = 3,57 W/m2K • = 0,3 • I = 715 W/m2 • Rse = 0,04m2.K/W • te = NBR 16401 – 33°C • ti = NBR 16401 – 23°C 33 Rsi (m 2 .K)/W Rse (m 2 .K)/W Direção do fluxo de calor Direção do fluxo de calor Horizontal Ascendente Descendente Horizontal Ascendente Descendente 0,13 0,10 0,17 0,04 0,04 0,04 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. • DADOS PARA GANHOS PELA OCUPAÇÃO • Densidade de carga interna: • Computadores – 400W • Iluminação – 12 x 40W • Pessoas – 3 pessoas, 450W • FS vidro = 0,87 Fonte: NBR 15220 (2005)

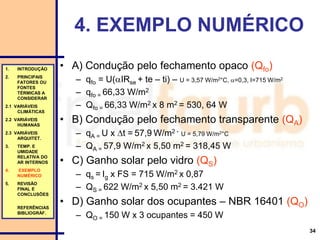

- 34. 34 • A) Conduçãopelo fechamento opaco (Qfo) – qfo = U(IRse + te – ti) – U = 3,57 W/m2°C, =0,3, I=715 W/m2 – qfo = 66,33 W/m2 – Qfo = 66,33 W/m2 x 8 m2 = 530, 64 W • B) Condução pelo fechamento transparente (QA) – qA = U x t = 57,9 W/m2 - U = 5,79 W/m2°C – QA = 57,9 W/m2 x 5,50 m2 = 318,45 W • C) Ganho solar pelo vidro (QS) – qs = Ig x FS = 715 W/m2 x 0,87 – QS = 622 W/m2 x 5,50 m2 = 3.421 W • D) Ganho solar dos ocupantes – NBR 16401 (QO) – QO = 150 W x 3 ocupantes = 450 W 4. EXEMPLO NUMÉRICO 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

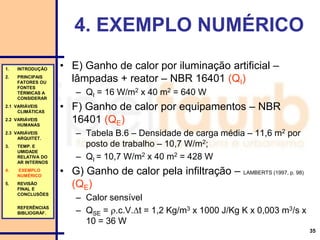

- 35. 35 • E) Ganhode calor por iluminação artificial – lâmpadas + reator – NBR 16401 (QI) – QI = 16 W/m2 x 40 m2 = 640 W • F) Ganho de calor por equipamentos – NBR 16401 (QE) – Tabela B.6 – Densidade de carga média – 11,6 m2 por posto de trabalho – 10,7 W/m2; – QI = 10,7 W/m2 x 40 m2 = 428 W • G) Ganho de calor pela infiltração – LAMBERTS (1997, p. 98) (QE) – Calor sensível – QSE = .c.V.t = 1,2 Kg/m3 x 1000 J/Kg K x 0,003 m3/s x 10 = 36 W 4. EXEMPLO NUMÉRICO 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

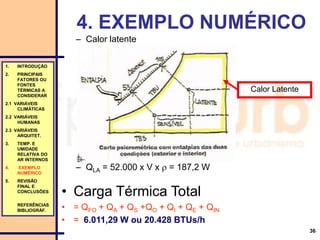

- 36. 36 4. EXEMPLO NUMÉRICO 1.INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF. – Calor latente – QLA = 52.000 x V x = 187,2 W Calor Latente • Carga Térmica Total • = QFO + QA + QS +QO + QI + QE + QIN • = 6.011,29 W ou 20.428 BTUs/h

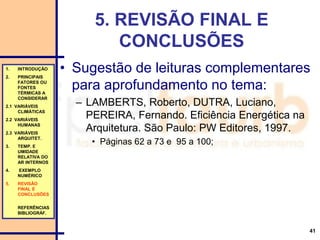

- 37. 41 5. REVISÃO FINALE CONCLUSÕES • Sugestão de leituras complementares para aprofundamento no tema: – LAMBERTS, Roberto, DUTRA, Luciano, PEREIRA, Fernando. Eficiência Energética na Arquitetura. São Paulo: PW Editores, 1997. • Páginas 62 a 73 e 95 a 100; 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.

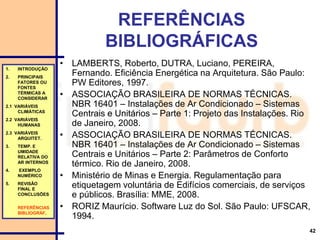

- 38. 42 REFERÊNCIAS BIBLIOGRÁFICAS • LAMBERTS, Roberto,DUTRA, Luciano, PEREIRA, Fernando. Eficiência Energética na Arquitetura. São Paulo: PW Editores, 1997. • ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 16401 – Instalações de Ar Condicionado – Sistemas Centrais e Unitários – Parte 1: Projeto das Instalações. Rio de Janeiro, 2008. • ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 16401 – Instalações de Ar Condicionado – Sistemas Centrais e Unitários – Parte 2: Parâmetros de Conforto térmico. Rio de Janeiro, 2008. • Ministério de Minas e Energia. Regulamentação para etiquetagem voluntária de Edifícios comerciais, de serviços e públicos. Brasília: MME, 2008. • RORIZ Maurício. Software Luz do Sol. São Paulo: UFSCAR, 1994. 1. INTRODUÇÃO 2. PRINCIPAIS FATORES OU FONTES TÉRMICAS A CONSIDERAR 2.1 VARIÁVEIS CLIMÁTICAS 2.2 VARIÁVEIS HUMANAS 2.3 VARIÁVEIS ARQUITET. 3. TEMP. E UMIDADE RELATIVA DO AR INTERNOS 4. EXEMPLO NUMÉRICO 5. REVISÃO FINAL E CONCLUSÕES REFERÊNCIAS BIBLIOGRÁF.
