Introdução

2. Notas da Aula
✔
.
✔

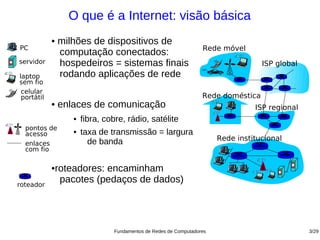

3. O que é a Internet: visão básica
● milhões de dispositivos de
PC Rede móvel
computação conectados:
servidor hospedeiros = sistemas finais ISP global
laptop rodando aplicações de rede
sem fio
celular
portátil Rede doméstica
● enlaces de comunicação ISP regional
● fibra, cobre, rádio, satélite
pontos de
acesso ● taxa de transmissão = largura
de banda Rede institucional
enlaces
com fio
roteadores: encaminham
●
roteador
pacotes (pedaços de dados)
Fundamentos de Redes de Computadores 3/29

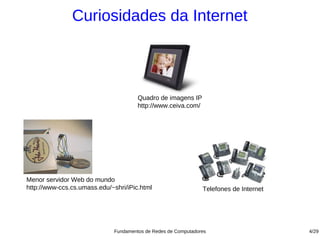

4. Curiosidades da Internet
Quadro de imagens IP
http://www.ceiva.com/
Menor servidor Web do mundo
http://www-ccs.cs.umass.edu/~shri/iPic.html Telefones de Internet
Fundamentos de Redes de Computadores 4/29

5. O que é a Internet: visão dos elementos
básicos
●
protocolos controle de envio e Rede móvel
recepção de msgs
ISP global
●
p. e., TCP, IP, HTTP, Skype,
Ethernet
Rede doméstica
●
Internet: “rede de redes” ISP regional
●
vagamente hierárquica
●
Internet pública versus Rede institucional
intranet privada
●
padrões da Internet
●
RFC: Request For Comments
●
IETF: Internet Engineering
Task Force
Fundamentos de Redes de Computadores 5/29

6. O que é a Internet: uma visão de
serviço
●
infraestrutura de comunicação Rede móvel
possibilita aplicações
ISP global
distribuídas:
●
Web, VoIP, e-mail, jogos,
Rede doméstica
●
e-commerce,
ISP regional
compartilhamento de
arquivos
●
serviços de comunicação Rede institucional
fornecidos às aplicações:
●
entrega de dados confiável da
origem ao destino
●
entrega de dados pelo “melhor
esforço” (não confiável)
Fundamentos de Redes de Computadores 6/29

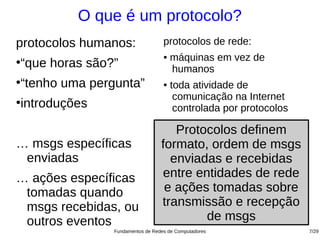

7. O que é um protocolo?
protocolos humanos: protocolos de rede:
● máquinas em vez de
“que horas são?”
●
humanos
“tenho uma pergunta”
● ● toda atividade de
comunicação na Internet
introduções
●
controlada por protocolos
Protocolos definem
… msgs específicas formato, ordem de msgs
enviadas enviadas e recebidas
… ações específicas entre entidades de rede
tomadas quando e ações tomadas sobre
msgs recebidas, ou transmissão e recepção
outros eventos de msgs
Fundamentos de Redes de Computadores 7/29

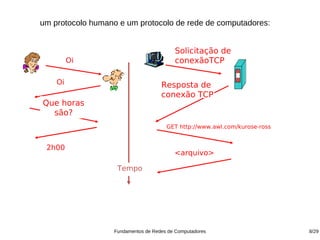

8. um protocolo humano e um protocolo de rede de computadores:
Solicitação de
Oi conexãoTCP
Oi Resposta de
conexão TCP
Que horas
são?
GET http://www.awl.com/kurose-ross
2h00
<arquivo>
Tempo
Fundamentos de Redes de Computadores 8/29

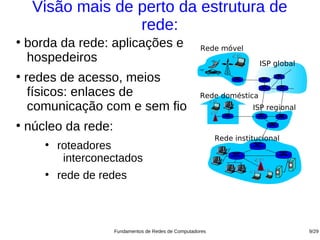

9. Visão mais de perto da estrutura de
rede:
●
borda da rede: aplicações e Rede móvel
hospedeiros ISP global
●
redes de acesso, meios
físicos: enlaces de Rede doméstica
comunicação com e sem fio ISP regional
●
núcleo da rede:
Rede institucional
●
roteadores
interconectados
●
rede de redes
Fundamentos de Redes de Computadores 9/29

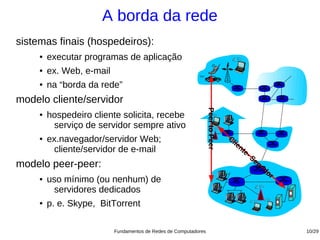

10. A borda da rede
sistemas finais (hospedeiros):
● executar programas de aplicação
● ex. Web, e-mail
● na “borda da rede”
modelo cliente/servidor
Peer to Peer
● hospedeiro cliente solicita, recebe
serviço de servidor sempre ativo
● ex.navegador/servidor Web; Cl
ie
nt
cliente/servidor de e-mail e-
Se
modelo peer-peer: rv
i do
r
● uso mínimo (ou nenhum) de
servidores dedicados
● p. e. Skype, BitTorrent
Fundamentos de Redes de Computadores 10/29

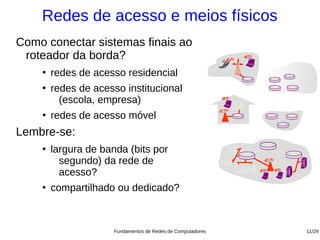

11. Redes de acesso e meios físicos
Como conectar sistemas finais ao
roteador da borda?
●
redes de acesso residencial
●
redes de acesso institucional
(escola, empresa)
●
redes de acesso móvel
Lembre-se:
●
largura de banda (bits por
segundo) da rede de
acesso?
●
compartilhado ou dedicado?
Fundamentos de Redes de Computadores 11/29

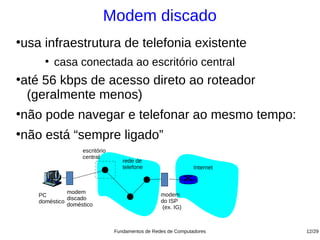

12. Modem discado
usa infraestrutura de telefonia existente
●
●
casa conectada ao escritório central
até 56 kbps de acesso direto ao roteador
●
(geralmente menos)
não pode navegar e telefonar ao mesmo tempo:
●
não está “sempre ligado”
●
escritório
central
rede de
telefone Internet
modem modem
PC
discado do ISP
doméstico
doméstico (ex. IG)
Fundamentos de Redes de Computadores 12/29

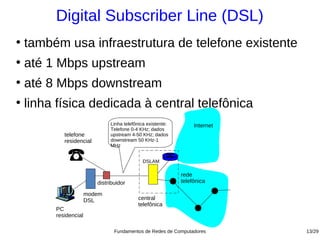

13. Digital Subscriber Line (DSL)
●
também usa infraestrutura de telefone existente
●
até 1 Mbps upstream
●
até 8 Mbps downstream
●
linha física dedicada à central telefônica
Linha telefônica existente: Internet
Telefone 0-4 KHz; dados
telefone upstream 4-50 KHz; dados
residencial downstream 50 KHz-1
MHz
DSLAM
rede
distribuidor telefônica
modem
DSL central
telefônica
PC
residencial
Fundamentos de Redes de Computadores 13/29

14. Digital Subscriber Line (DSL)
●
http://www.speedtest.net/
– Exercício para casa. Utilizar o link speedtest para
testar a conexão de Internet.
– Testei o meu e deu: 0,95 Mb/s downstream, 0,28
Mb/s upstream
Fundamentos de Redes de Computadores 14/29

15. Acesso residencial: modems a cabo
●
não usa infraestrutura de telefone
●
usa infraestrutura de TV a cabo
●
HFC: Hybrid Fiber Coax
●
assimétrico: até 30 Mbps downstream, 2 Mbps
upstream
●
rede de cabo e fibra conecta casas ao roteador
ISP
●
casas compartilham acesso ao roteador
●
diferente de DSL, que tem acesso dedicado
Fundamentos de Redes de Computadores 15/29

16. Arquitetura de rede a cabo: visão geral
geralmente, 500 a 5.000 casas
Terminal de distribuição
casa
rede de distribuição
de cabo (simplificada)
Fundamentos de Redes de Computadores 16/29

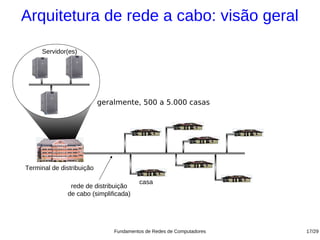

17. Arquitetura de rede a cabo: visão geral
Servidor(es)
geralmente, 500 a 5.000 casas
Terminal de distribuição
casa
rede de distribuição
de cabo (simplificada)
Fundamentos de Redes de Computadores 17/29

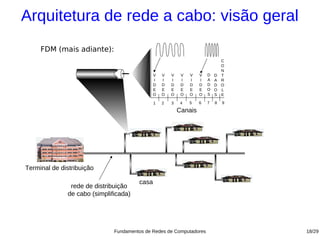

18. Arquitetura de rede a cabo: visão geral
FDM (mais adiante):
C
O
N
V V V V V V D D T
I I I I I I A A R
D D D D D D D D O
E E E E E E O O L
O O O O O O S S E
1 2 3 4 5 6 7 8 9
Canais
Terminal de distribuição
casa
rede de distribuição
de cabo (simplificada)
Fundamentos de Redes de Computadores 18/29

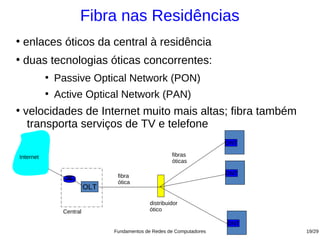

19. Fibra nas Residências
●
enlaces óticos da central à residência
●
duas tecnologias óticas concorrentes:
●
Passive Optical Network (PON)
●
Active Optical Network (PAN)
●
velocidades de Internet muito mais altas; fibra também
transporta serviços de TV e telefone
ONT
Internet fibras
óticas
fibra ONT
ótica
OLT
distribuidor
Central ótico
ONT
Fundamentos de Redes de Computadores 19/29

20. Acesso à Internet por Ethernet
●
normalmente usado em empresas, universidade
etc.
●
Ethernet a 10 Mbs, 100 Mbps, 1 Gbps, 10 Gbps
●
hoje, os sistemas finais normalmente se
conectam ao comutador Ethernet
100 Mbps roteador
institucional
Switch Ao ISP da
Ethernet instituição
100 Mbps
1 Gbps
100 Mbps
servidor
Fundamentos de Redes de Computadores 20/29

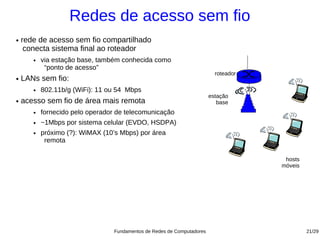

21. Redes de acesso sem fio
● rede de acesso sem fio compartilhado
conecta sistema final ao roteador
● via estação base, também conhecida como
“ponto de acesso”
roteador
● LANs sem fio:
● 802.11b/g (WiFi): 11 ou 54 Mbps
estação
● acesso sem fio de área mais remota base
● fornecido pelo operador de telecomunicação
● ~1Mbps por sistema celular (EVDO, HSDPA)
● próximo (?): WiMAX (10’s Mbps) por área
remota
hosts
móveis
Fundamentos de Redes de Computadores 21/29

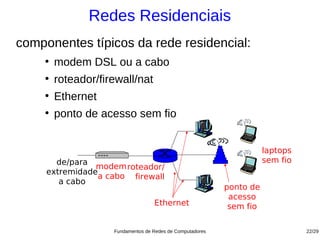

22. Redes Residenciais
componentes típicos da rede residencial:
●
modem DSL ou a cabo
●
roteador/firewall/nat
●
Ethernet
●
ponto de acesso sem fio
laptops
de/para sem fio
modem roteador/
extremidade
a cabo firewall
a cabo
ponto de
acesso
Ethernet sem fio
Fundamentos de Redes de Computadores 22/29

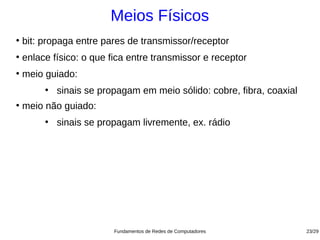

23. Meios Físicos
●
bit: propaga entre pares de transmissor/receptor
●
enlace físico: o que fica entre transmissor e receptor
●
meio guiado:
●
sinais se propagam em meio sólido: cobre, fibra, coaxial
●
meio não guiado:
●
sinais se propagam livremente, ex. rádio
Fundamentos de Redes de Computadores 23/29

24. Meio Físico

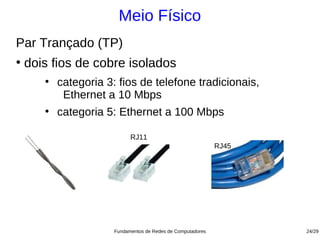

Par Trançado (TP)
●
dois fios de cobre isolados
●
categoria 3: fios de telefone tradicionais,
Ethernet a 10 Mbps
●
categoria 5: Ethernet a 100 Mbps
RJ11
RJ45
Fundamentos de Redes de Computadores 24/29

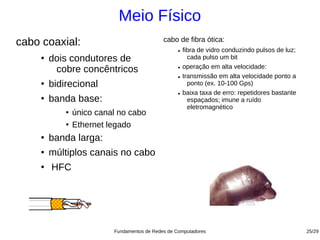

25. Meio Físico
cabo coaxial: cabo de fibra ótica:
● fibra de vidro conduzindo pulsos de luz;
●
dois condutores de cada pulso um bit
operação em alta velocidade:
cobre concêntricos ●
● transmissão em alta velocidade ponto a
●
bidirecional ponto (ex. 10-100 Gps)
● baixa taxa de erro: repetidores bastante
●
banda base: espaçados; imune a ruído
eletromagnético
●
único canal no cabo
●
Ethernet legado
●
banda larga:
●
múltiplos canais no cabo
●
HFC
Fundamentos de Redes de Computadores 25/29

26. Meio Físico
Rádio Radio link types:
● micro-ondas terrestre
●
sinal transportado no
até canais de 45 Mbps
espectro
●
LAN (ex. Wifi)
eletromagnético
●
● 11 Mbps, 54 Mbps
●
nenhum “fio” físico ● área ampla (ex. celular)
●
bidirecional ● celular 3G: ~ 1 Mbps
satélite
efeitos no ambiente de
●
●
canal de Kbps a 45Mbps (ou
propagação:
●
múltiplos canais menores)
●
reflexão ● atraso fim a fim de 270 msec
●
obstrução por ● geoestacionário versus baixa
altitude
objetos
●
interferência
Fundamentos de Redes de Computadores 26/29

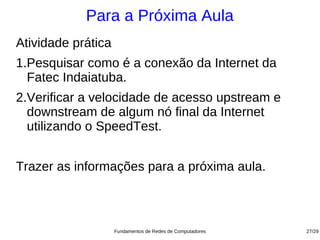

27. Para a Próxima Aula
Atividade prática
1.Pesquisar como é a conexão da Internet da
Fatec Indaiatuba.
2.Verificar a velocidade de acesso upstream e
downstream de algum nó final da Internet
utilizando o SpeedTest.
Trazer as informações para a próxima aula.
Fundamentos de Redes de Computadores 27/29

28. Para a Próxima Aula
Exercícios
Fazer os exercícios 1.1 até o 1.10 do livro Redes
de Computadores e Internet – Kurose e Ross -
para a próxima aula. (Grupos de 2 pessoas)
Fundamentos de Redes de Computadores 28/29
