O documento descreve o Modelo OSI de sete camadas para comunicação de dados entre computadores. Explica cada uma das sete camadas, suas funções, e como os dados são encapsulados e desencapsulados ao passar por cada camada no processo de transmissão entre dois computadores. Também usa a analogia de uma chamada telefônica para ilustrar os conceitos associados a cada camada.

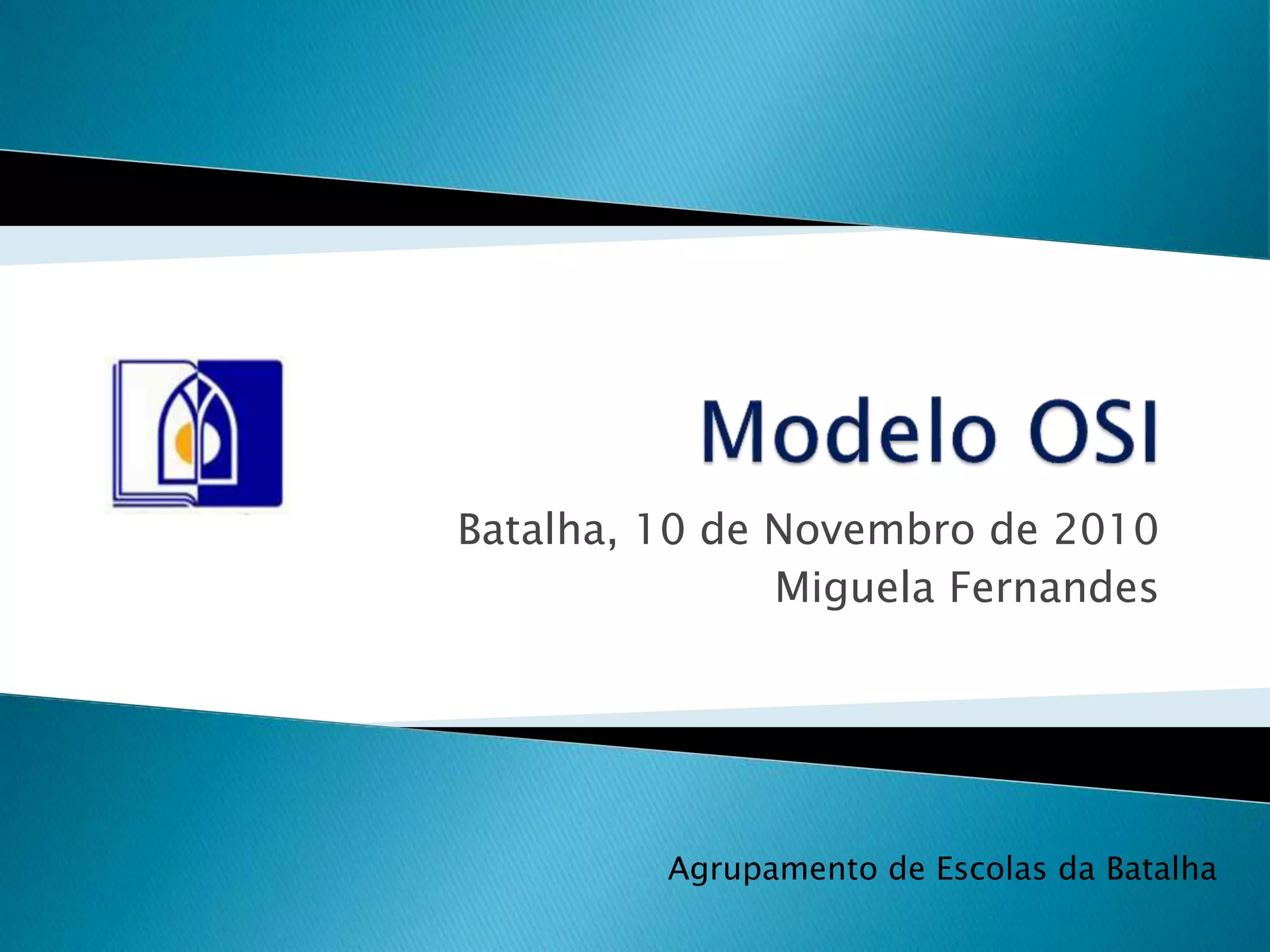

1. Batalha, 10 de Novembro de 2010
Miguela Fernandes
Agrupamento de Escolas da Batalha

2.  Introdução
 Analogia
 Modelo OSI: camadas
 Modelo OSI: funções
 Processo de comunicação
 Transmissão de dados
 Processo de encapsulamento e
desencapsulamento
 Bibliografia e webgrafia

3. Sempre que as pessoas comunicam, seja por
computador ou verbalmente, invocam
protocolos em todos os sete níveis do MODELO
OSI.

4. Modelo OSI?
CAMADAS
7- Aplicação (Application)
6- Apresentação (Presentation)
5- Sessão (Session)
4- Transporte (Transport)
3- Rede (Network)
2- Ligação de Dados (Data-Link)
1- Camada Física (Physical Layer)

5. Sem entrar nos detalhes laboriosos e no
vocabulário do Modelo OSI, irei ilustrar as
categorias do OSI das sete camadas (de baixo
para cima) através de um exemplo:
Uma chamada telefónica.

6. 1- Conceitos da camada física
Sons reais que estão a ser emitidos de dentro
da boca e são ouvidos pelo receptor.
2- Conceitos da camada de ligação de dados
Fale quando tiver de falar e ouça quando tiver
de ouvir. Peça para repetir se não compreender
algo. Peça que a outra pessoa fale mais
lentamente se ela estiver a falar com muita
rapidez.

7. 3- Conceitos da camada de rede
Marque o número e ouça os sinais de chamada.
Repita a marcação se receber um sinal de
ocupado ou se a ligação cair. Desligue a ligação
quando terminar a conversa.
4- Conceitos da camada de transporte
Qual é o modo mais económico de manipular
essa chamada (ou essas chamadas) que seja
coerente com as prioridades? Que operadoras
de longa distância devem ser usadas?

8. 5- Conceito da camada de sessão
Essa situação pode ser manipulada numa
chamada ou em várias? Outras pessoas
precisarão de entrar na chamada em momentos
diferentes? Quem controlará a discussão numa
conversa entre várias partes? Quem irá
restabelecer a chamada se ela cair?

9. 6- Conceitos da camada de apresentação
Estamos a falar o mesmo idioma e o mesmo
dialecto?
Conceitos da camada de aplicação
Estou a falar com a pessoa certa? Quem está a
pagar esta chamada? Esse é o melhor horário
para conversar, ou devo ligar de novo mais
tarde? A outra pessoa tem lápis e papel para
fazer anotações?

10. Qualquer pessoa que tenha usado um telefone
em situações de negócios da vida diária pode
relacionar-se com todos os sete níveis do
modelo de referência que acabamos de
descrever.

11. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Este modelo, subdivide o
processo global da
comunicação de dados
entre computadores em
sete níveis ou camadas,
cada uma das quais com
determinadas funções
específicas.

12. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Define as características do
meio físico de transmissão
de rede, conectores,
interfaces, codificação ou
modulação dos sinais, etc.

13. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Procede à montagem dos
pacotes de bits no
formato apropriado à sua
transmissão na rede;
controla o acesso aos
meios físicos de
transmissão e o fluxo dos
pacotes entre os nós da
rede; faz controlo de
erros.

14. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Estabelece com base nos
endereços dos pacotes
das mensagens, um
caminho, através dos nós
da rede ou interligação de
redes, para o percurso
das mensagens até ao seu
destino.

15. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Controla o fluxo de
informação transmitida e
recebida, de forma a que
os pacotes das
mensagens sejam
entregues correctamente.

16. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Estabelece, mantém e
coordena o intercâmbio
de dados entre emissor e
receptor durante uma
sessão de comunicação.

17. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Contribui para a
codificação e
descodificação dos dados
ao nível do seu formato
visual; procede a
conversões de formatos
entre sistemas diferentes.

18. CAMADAS
7- Aplicação
6- Apresentação
5- Sessão
4- Transporte
3- Rede
2- Ligação de Dados
1- Física
Estabelece um interface
entre o software de
aplicação do utilizador e
as camadas inferiores.

19. A divisão do processo de comunicação entre
computadores (redes) em camadas ou níveis
(layers) tem como objectivo o isolamento de
cada uma dessas camadas ou grupos de
funções, para assim poderem ser
analisadas, desenvolvidas e implementadas
(em software) independentemente umas das
outras, sem necessidade de reformular todo
o sistema.

21. Numa transmissão em rede, cada
mensagem gerada num computador é
formatada em “pacotes” de bits ou bytes.
Cada um desses pacotes atravessa as
várias camadas da arquitectura de rede e
recebe um cabeçalho com informação
específica de cada uma dessas camadas.

22. Ao chegar ao computador de destino, os
pacotes das mensagens atravessam as
mesmas camadas da arquitectura de rede,
mas agora no sentido inverso; então, são
como que “desembrulhados” e cada
camada retira o respectivo cabeçalho, para
recomposição da mensagem original.
