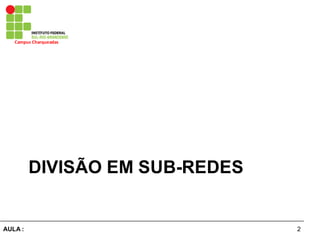

DIVISÃO EM SUB-REDES

3AULA :
Campus Charqueadas

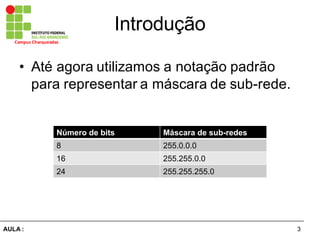

Introdução
• Até agora utilizamos a notação padrão
para representar a máscara de sub-rede.
Número de bits Máscara de sub-redes
8 255.0.0.0
16 255.255.0.0
24 255.255.255.0

4AULA :
Campus Charqueadas

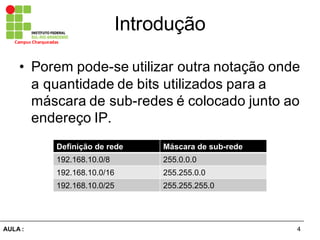

Introdução
• Porem pode-se utilizar outra notação onde
a quantidade de bits utilizados para a
máscara de sub-redes é colocado junto ao
endereço IP.
Definição de rede Máscara de sub-rede
192.168.10.0/8 255.0.0.0
192.168.10.0/16 255.255.0.0
192.168.10.0/25 255.255.255.0

5AULA :
Campus Charqueadas
Introdução

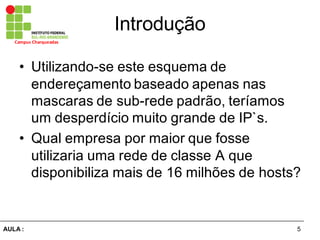

• Utilizando-se este esquema de
endereçamento baseado apenas nas
mascaras de sub-rede padrão, teríamos
um desperdício muito grande de IP`s.
• Qual empresa por maior que fosse
utilizaria uma rede de classe A que
disponibiliza mais de 16 milhões de hosts?

6AULA :
Campus Charqueadas

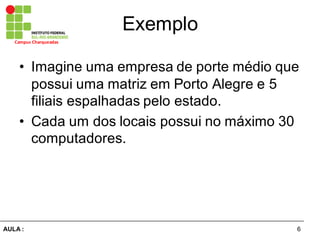

Exemplo
• Imagine uma empresa de porte médio que
possui uma matriz em Porto Alegre e 5
filiais espalhadas pelo estado.
• Cada um dos locais possui no máximo 30
computadores.

7AULA :
Campus Charqueadas

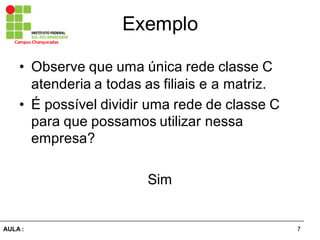

Exemplo
• Observe que uma única rede classe C
atenderia a todas as filiais e a matriz.
• É possível dividir uma rede de classe C
para que possamos utilizar nessa
empresa?
Sim

8AULA :
Campus Charqueadas
Exemplo

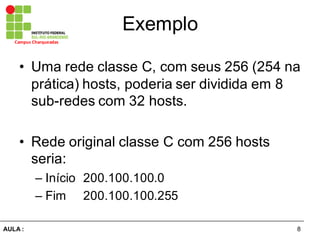

• Uma rede classe C, com seus 256 (254 na
prática) hosts, poderia ser dividida em 8
sub-redes com 32 hosts.
• Rede original classe C com 256 hosts
seria:
– Início 200.100.100.0
– Fim 200.100.100.255

9AULA :
Campus Charqueadas

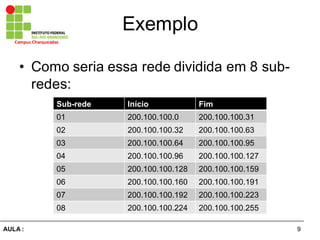

Exemplo
• Como seria essa rede dividida em 8 sub-
redes:
Sub-rede Início Fim
01 200.100.100.0 200.100.100.31
02 200.100.100.32 200.100.100.63
03 200.100.100.64 200.100.100.95
04 200.100.100.96 200.100.100.127
05 200.100.100.128 200.100.100.159
06 200.100.100.160 200.100.100.191
07 200.100.100.192 200.100.100.223
08 200.100.100.224 200.100.100.255

10AULA :
Campus Charqueadas
Exemplo
• Ao invés de criarmos 6 redes de classe C,
bastou 1 rede de classe C subdividida em
seis sub-redes.

11AULA :
Campus Charqueadas
Vamos á prática

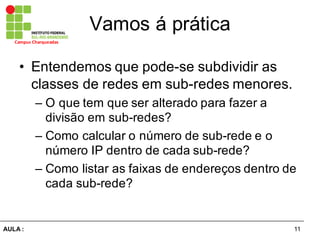

• Entendemos que pode-se subdividir as
classes de redes em sub-redes menores.
– O que tem que ser alterado para fazer a
divisão em sub-redes?
– Como calcular o número de sub-rede e o
número IP dentro de cada sub-rede?
– Como listar as faixas de endereços dentro de
cada sub-rede?

12AULA :
Campus Charqueadas

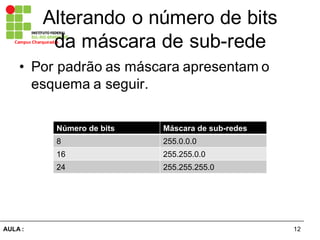

Alterando o número de bits
da máscara de sub-rede
• Por padrão as máscara apresentam o
esquema a seguir.
Número de bits Máscara de sub-redes
8 255.0.0.0
16 255.255.0.0
24 255.255.255.0

13AULA :
Campus Charqueadas
• Em uma máscara de 8 bits todos que
compõem o primeiro octeto são iguais a 1.
• Em uma máscara de 16 bits todos que
compõem o primeiro e o segundo octetos
são iguais a 1.
• E em uma máscara de 24 bits todos que
compõem o primeiro, o segundo e o
terceiro octetos são iguais a 1.

14AULA :
Campus Charqueadas

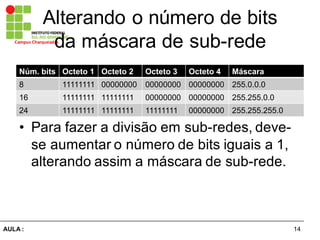

Núm. bits Octeto 1 Octeto 2 Octeto 3 Octeto 4 Máscara
8 11111111 00000000 00000000 00000000 255.0.0.0
16 11111111 11111111 00000000 00000000 255.255.0.0
24 11111111 11111111 11111111 00000000 255.255.255.0
• Para fazer a divisão em sub-redes, deve-
se aumentar o número de bits iguais a 1,
alterando assim a máscara de sub-rede.

15AULA :
Campus Charqueadas
Quantos bits devem ser
utilizados para a máscara

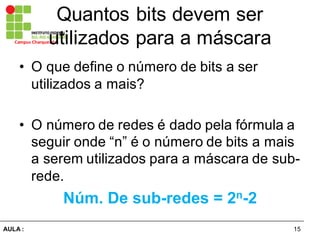

• O que define o número de bits a ser
utilizados a mais?
• O número de redes é dado pela fórmula a
seguir onde “n” é o número de bits a mais
a serem utilizados para a máscara de sub-
rede.
Núm. De sub-redes = 2n-2

16AULA :
Campus Charqueadas

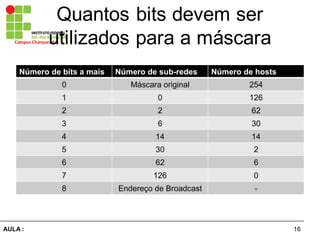

Quantos bits devem ser
utilizados para a máscara
Número de bits a mais Número de sub-redes Número de hosts
0 Máscara original 254
1 0 126
2 2 62
3 6 30
4 14 14
5 30 2
6 62 6
7 126 0
8 Endereço de Broadcast -

17AULA :
Campus Charqueadas
Exemplo
• No nosso exemplo utilizando a tabela
mostrada podemos ver que precisaremos
adicionar 3 bits a máscara para dividir
nossa rede conforme precisamos.
• Assim então ao invés de 24 bits que seria
o padrão da classe C utilizaremos 27 bits.
Núm. bits Octeto 1 Octeto 2 Octeto 3 Octeto 4
27 11111111 11111111 11111111 11100000

18AULA :
Campus Charqueadas
Exemplo
• Para determinar a nova máscara temos de
revisar o valor de cada bit.
128 64 32 16 8 4 2 1
128 + 64 + 32 = 224
Núm. bits Octeto 1 Octeto 2 Octeto 3 Octeto 4 Nova máscara
27 11111111 11111111 11111111 11100000 255.255.255.224
Núm. bits Octeto 1 Octeto 2 Octeto 3 Octeto 4
27 11111111 11111111 11111111 11100000

19AULA :
Campus Charqueadas

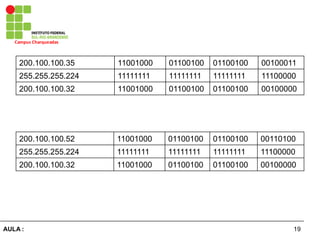

200.100.100.35 11001000 01100100 01100100 00100011
255.255.255.224 11111111 11111111 11111111 11100000
200.100.100.32 11001000 01100100 01100100 00100000
200.100.100.52 11001000 01100100 01100100 00110100
255.255.255.224 11111111 11111111 11111111 11100000
200.100.100.32 11001000 01100100 01100100 00100000

20AULA :
Campus Charqueadas
Sub-redes classe B
Número de bits Sub-redes Hosts
2 2 12382
3 6 8190
4 14 4094
5 30 2046
6 62 1022
7 126 510
8 254 254
9 510 126
10 1022 62
11 2046 30
12 4094 14
13 8190 6

21AULA :
Campus Charqueadas

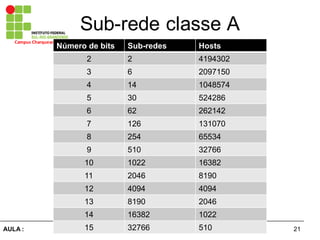

Sub-rede classe A
2 2 4194302
3 6 2097150
4 14 1048574
5 30 524286
6 62 262142
7 126 131070
8 254 65534
9 510 32766
10 1022 16382
11 2046 8190
12 4094 4094
13 8190 2046
14 16382 1022
15 32766 510

22AULA :
Campus Charqueadas
Sub-rede classe A
16 65534 254
17 131070 126
18 262142 62
19 524286 30
20 1048574 14
21 2097150 6
22 4194302 2

23AULA :
Campus Charqueadas
Atividade
• Uma empresa de grande porte possui
uma matriz e 15 filiais espalhadas pelo
mundo, cada uma das filiais possui
aproximadamente 2000 equipamentos
ligados a rede.
– Qual a classe de IP que melhor se adequa as
necessidades dessa empresa?
– Como pode-se dividir a rede para que os
equipamentos fiquem dentro de uma mesma
faixa de IP?
