O documento resume o Modelo OSI, que foi criado pela ISO para padronizar a comunicação entre sistemas abertos. O modelo OSI possui sete camadas que controlam o fluxo de dados entre dispositivos de rede, desde a transmissão física dos bits até a transferência de arquivos entre aplicações. A camada mais baixa é a física, responsável por transmitir bits através do meio físico, enquanto a camada mais alta é a de aplicação, que fornece interfaces para usuários e serviços.

1. Unigranrio
Sistemas de Informação
Redes de Computadores
Modelo OSI
Prof. Eduardo dos Santos
3º Módulo

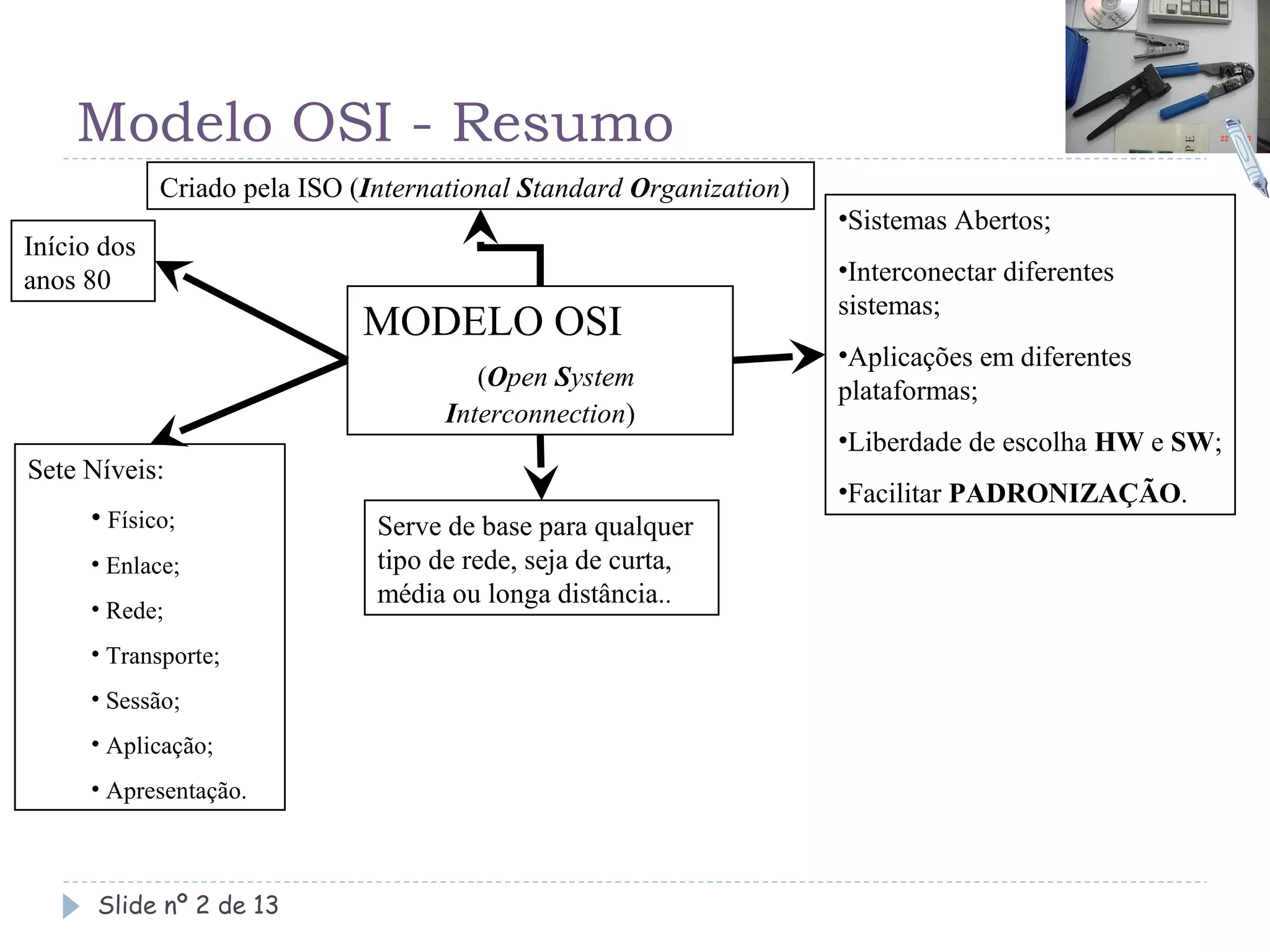

2. Modelo OSI - Resumo
Criado pela ISO (International Standard Organization)
•Sistemas Abertos;
Início dos
anos 80 •Interconectar diferentes
sistemas;
MODELO OSI
•Aplicações em diferentes
(Open System plataformas;
Interconnection)
•Liberdade de escolha HW e SW;
Sete Níveis:
•Facilitar PADRONIZAÇÃO.
• Físico; Serve de base para qualquer
• Enlace; tipo de rede, seja de curta,
média ou longa distância..
• Rede;
• Transporte;
• Sessão;
• Aplicação;
• Apresentação.
Slide nº 2 de 13

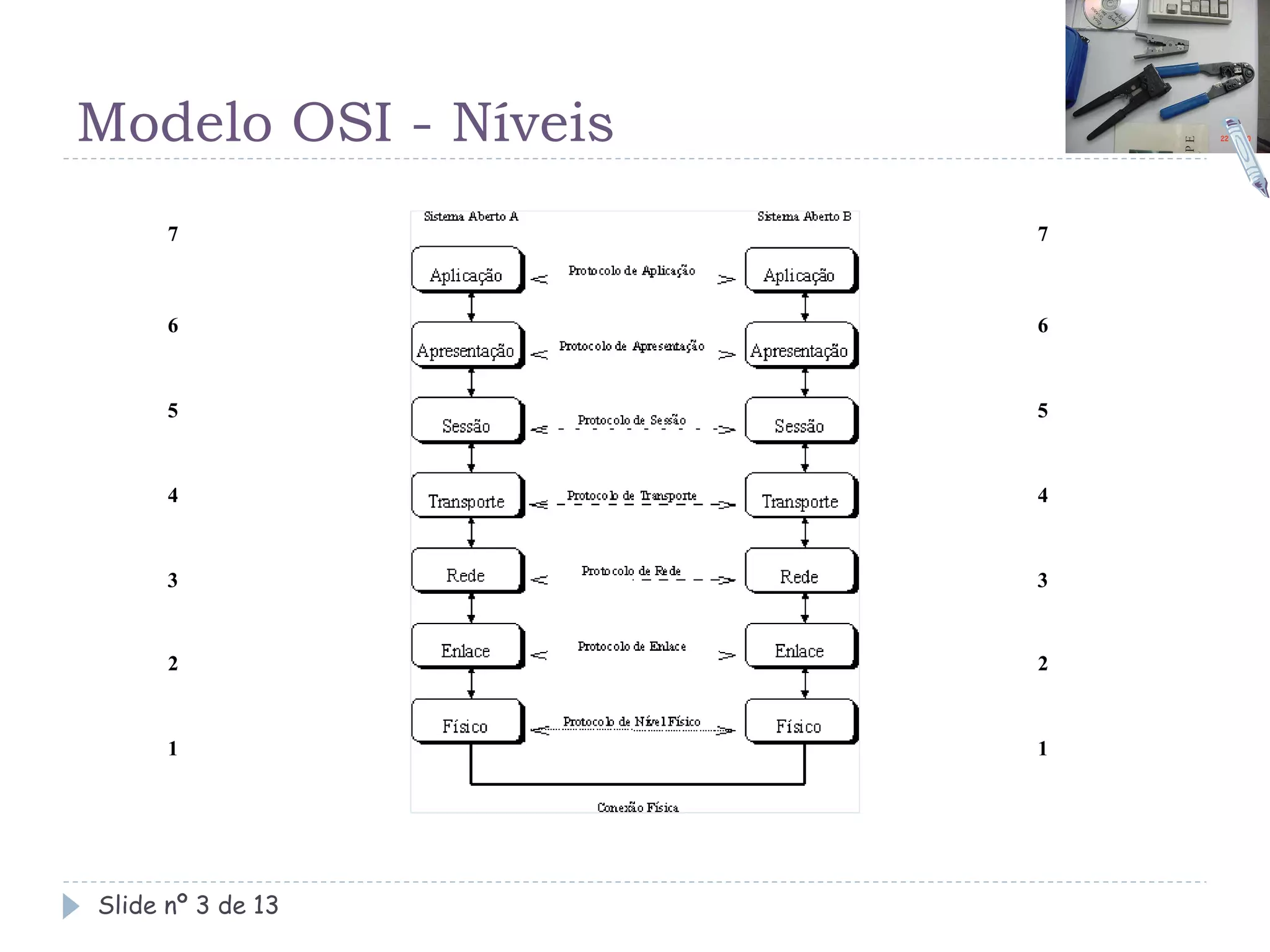

3. Modelo OSI - Níveis
7 7
6 6
5 5
4 4
3 3
2 2
1 1
Slide nº 3 de 13

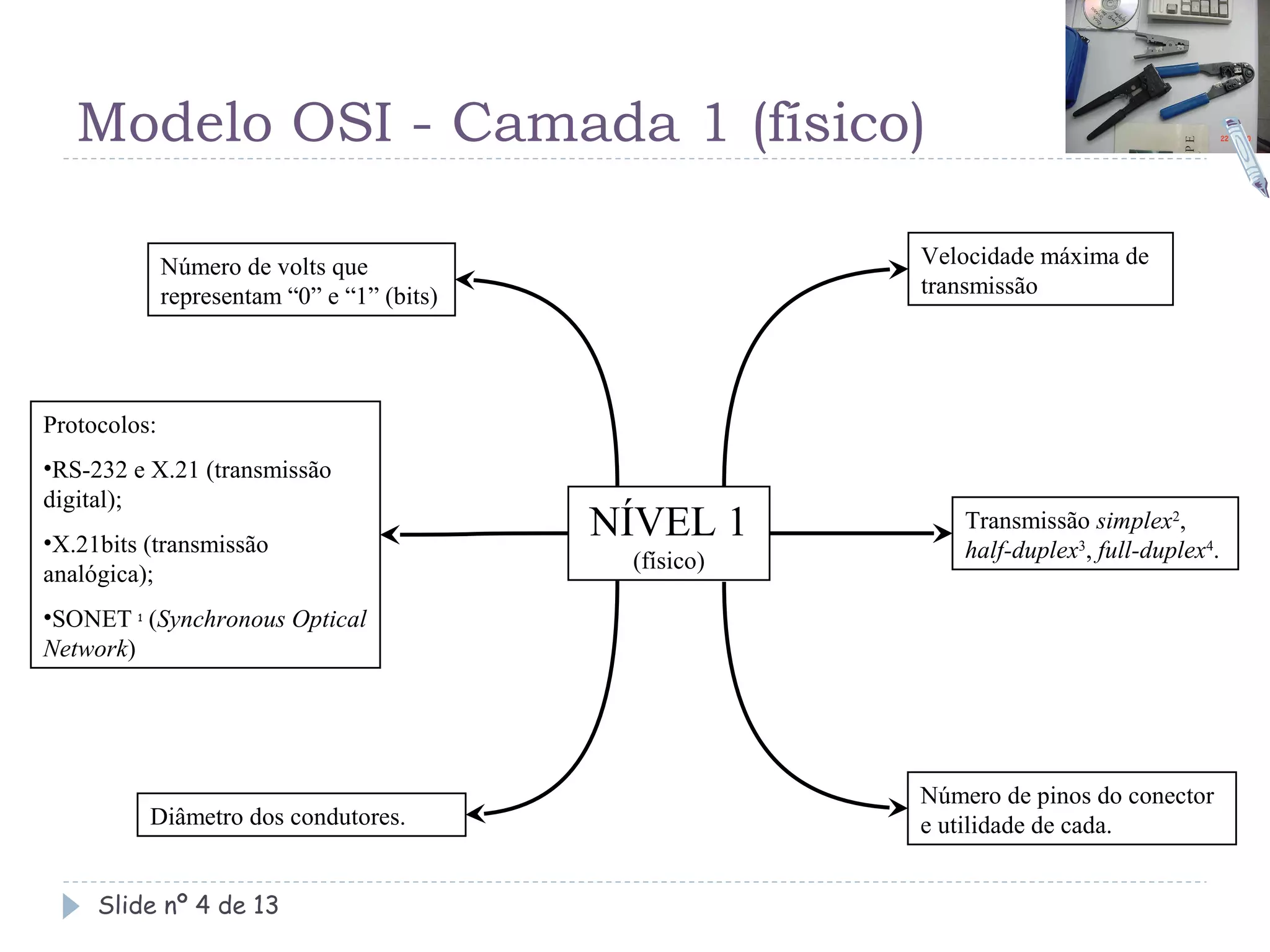

4. Modelo OSI - Camada 1 (físico)
Número de volts que Velocidade máxima de
representam “0” e “1” (bits) transmissão
Protocolos:
•RS-232 e X.21 (transmissão
digital);
•X.21bits (transmissão
NÍVEL 1 Transmissão simplex2,
(físico) half-duplex3, full-duplex4.
analógica);
•SONET 1 (Synchronous Optical
Network)
Número de pinos do conector
Diâmetro dos condutores. e utilidade de cada.
Slide nº 4 de 13

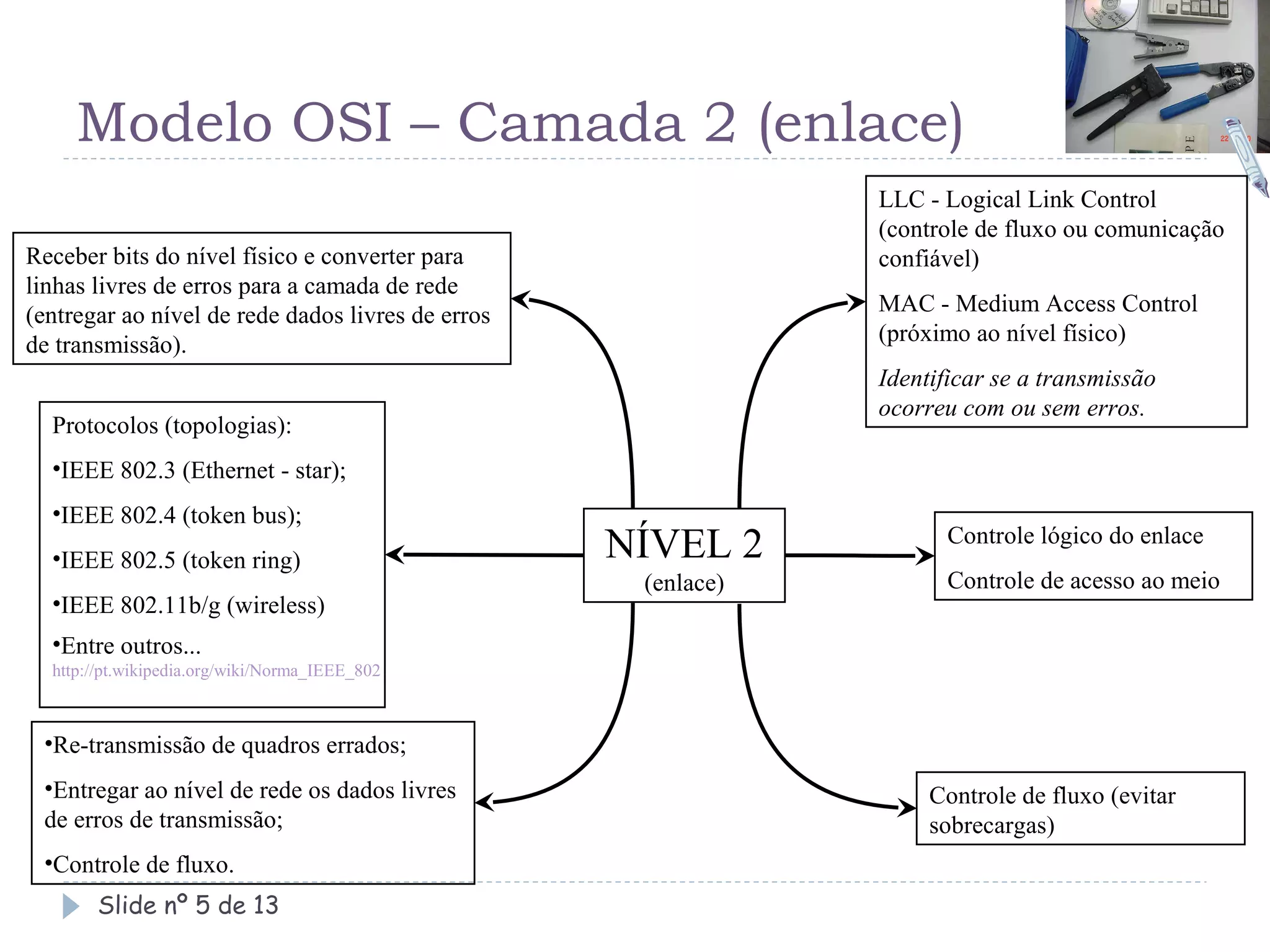

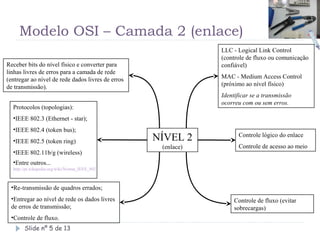

5. Modelo OSI – Camada 2 (enlace)
LLC - Logical Link Control
(controle de fluxo ou comunicação
Receber bits do nível físico e converter para confiável)
linhas livres de erros para a camada de rede
(entregar ao nível de rede dados livres de erros MAC - Medium Access Control
de transmissão). (próximo ao nível físico)
Identificar se a transmissão
ocorreu com ou sem erros.
Protocolos (topologias):
•IEEE 802.3 (Ethernet - star);
•IEEE 802.4 (token bus);
•IEEE 802.5 (token ring) NÍVEL 2 Controle lógico do enlace
(enlace) Controle de acesso ao meio
•IEEE 802.11b/g (wireless)
•Entre outros...
http://pt.wikipedia.org/wiki/Norma_IEEE_802
•Re-transmissão de quadros errados;
•Entregar ao nível de rede os dados livres Controle de fluxo (evitar
de erros de transmissão; sobrecargas)
•Controle de fluxo.
Slide nº 5 de 13

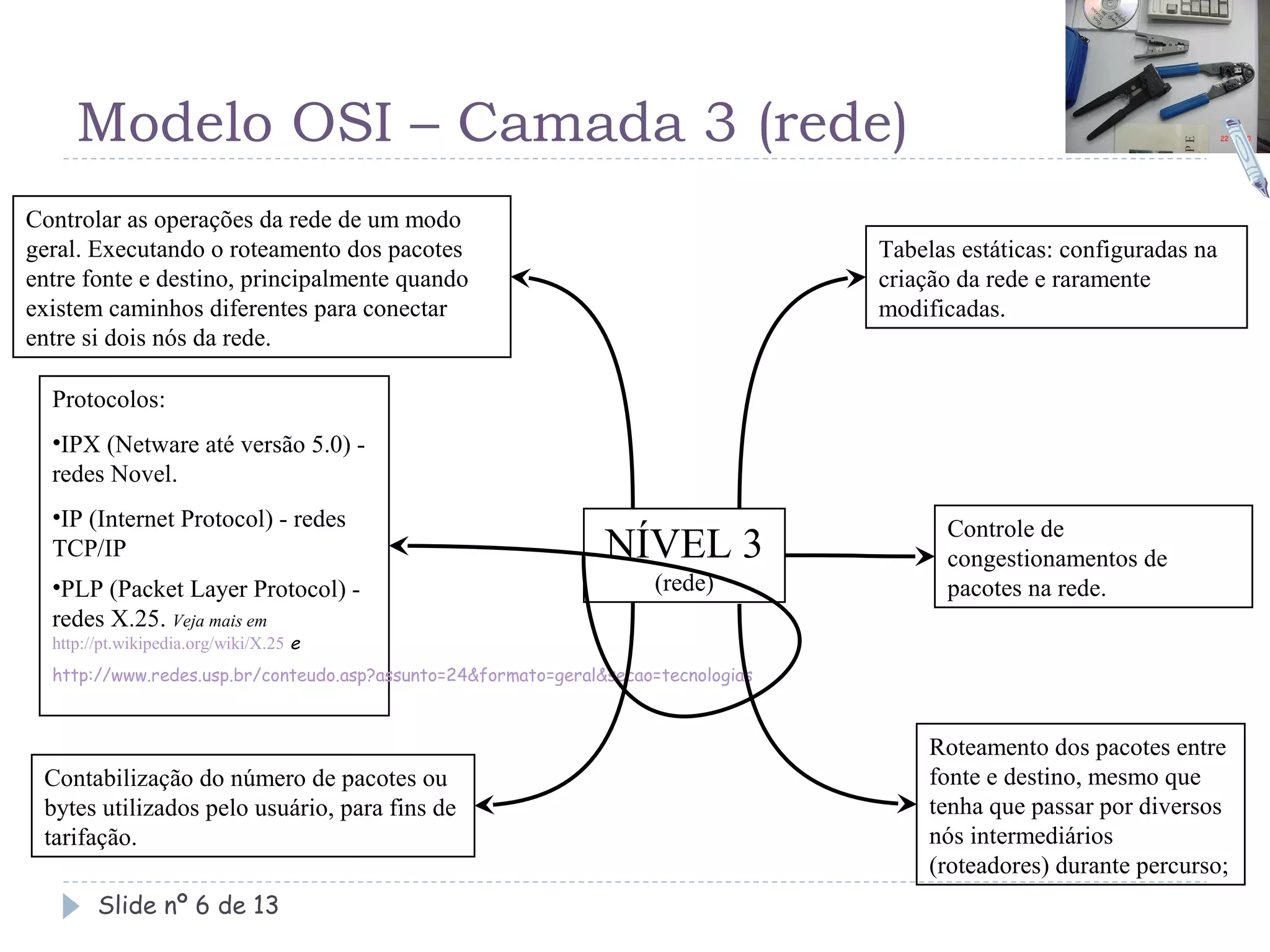

6. Modelo OSI – Camada 3 (rede)
Controlar as operações da rede de um modo
geral. Executando o roteamento dos pacotes Tabelas estáticas: configuradas na
entre fonte e destino, principalmente quando criação da rede e raramente
existem caminhos diferentes para conectar modificadas.
entre si dois nós da rede.
Protocolos:
•IPX (Netware até versão 5.0) -
redes Novel.
•IP (Internet Protocol) - redes Controle de
TCP/IP NÍVEL 3 congestionamentos de
•PLP (Packet Layer Protocol) - (rede) pacotes na rede.
redes X.25. Veja mais em
http://pt.wikipedia.org/wiki/X.25 e
http://www.redes.usp.br/conteudo.asp?assunto=24&formato=geral&secao=tecnologias
Roteamento dos pacotes entre
Contabilização do número de pacotes ou fonte e destino, mesmo que
bytes utilizados pelo usuário, para fins de tenha que passar por diversos
tarifação. nós intermediários
(roteadores) durante percurso;
Slide nº 6 de 13

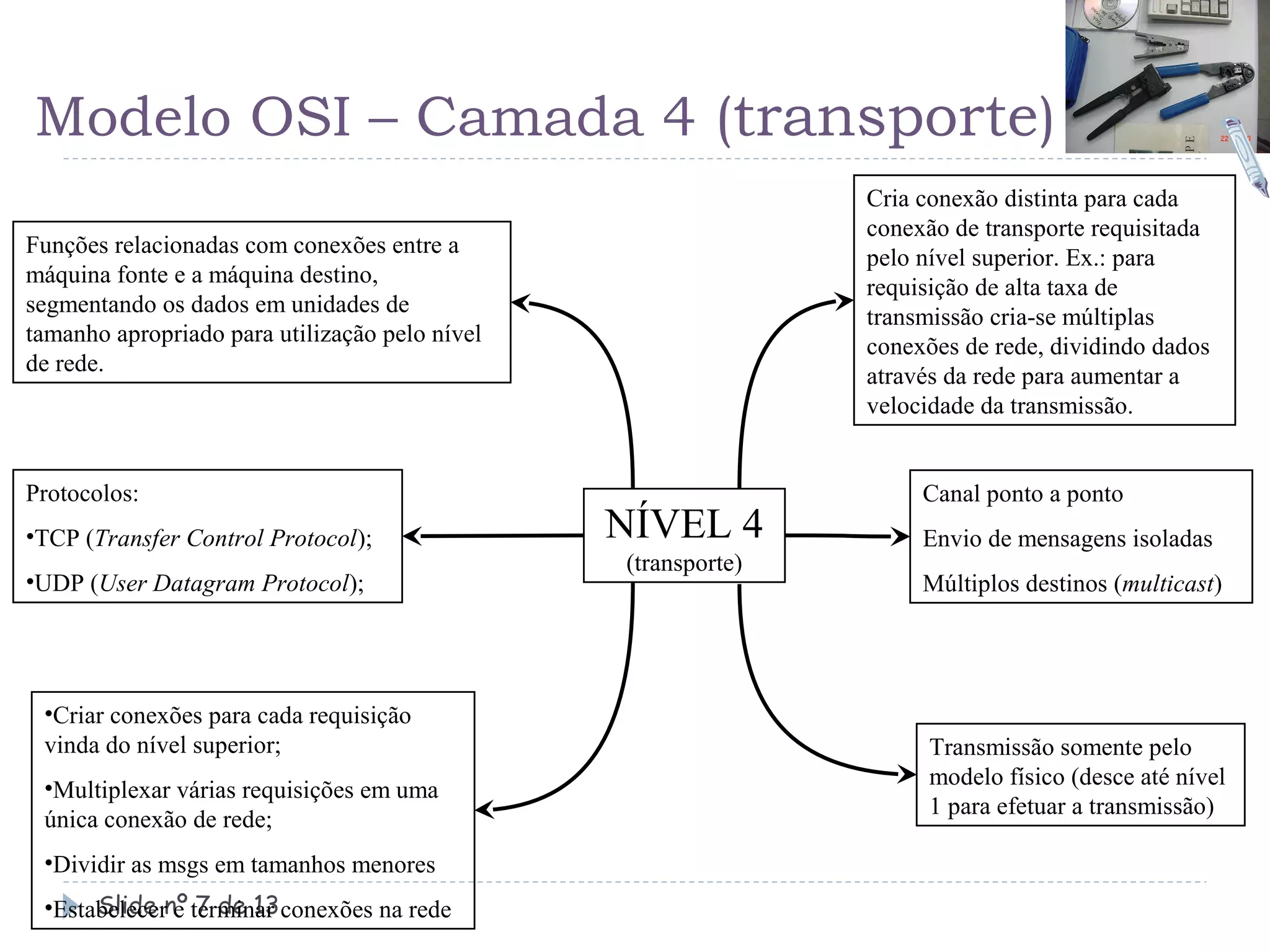

7. Modelo OSI – Camada 4 (transporte)
Cria conexão distinta para cada
conexão de transporte requisitada
Funções relacionadas com conexões entre a
pelo nível superior. Ex.: para
máquina fonte e a máquina destino,
requisição de alta taxa de
segmentando os dados em unidades de
transmissão cria-se múltiplas
tamanho apropriado para utilização pelo nível
conexões de rede, dividindo dados
de rede.
através da rede para aumentar a
velocidade da transmissão.
Protocolos: Canal ponto a ponto
•TCP (Transfer Control Protocol); NÍVEL 4 Envio de mensagens isoladas
(transporte)
•UDP (User Datagram Protocol); Múltiplos destinos (multicast)
•Criar conexões para cada requisição
vinda do nível superior; Transmissão somente pelo
•Multiplexar várias requisições em uma modelo físico (desce até nível
1 para efetuar a transmissão)
única conexão de rede;
•Dividir as msgs em tamanhos menores
•Estabelecernº terminar conexões na rede
Slide e 7 de 13

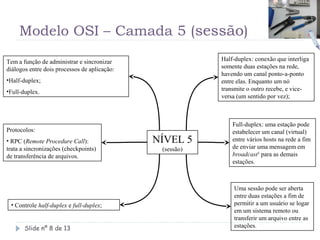

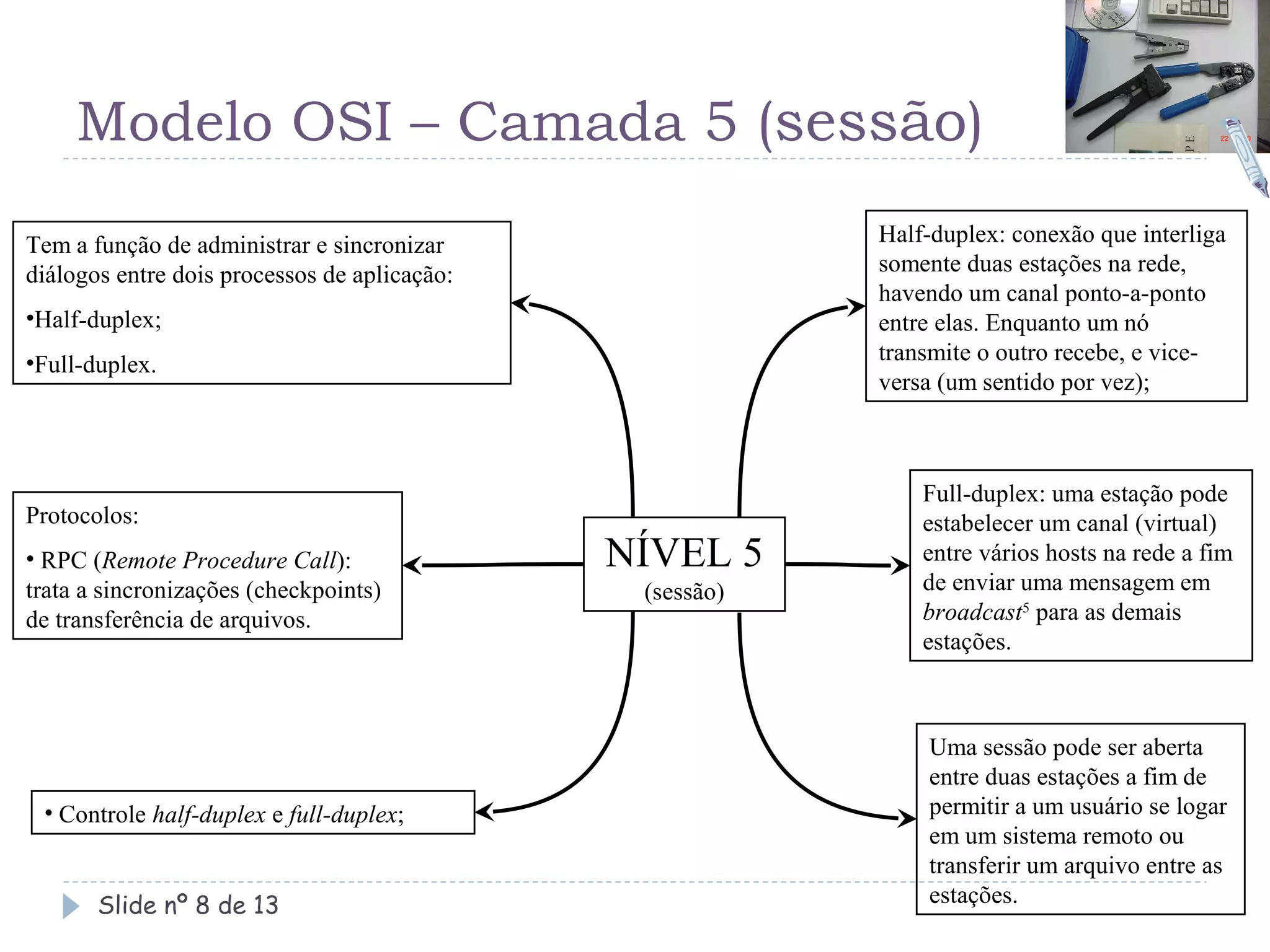

8. Modelo OSI – Camada 5 (sessão)
Tem a função de administrar e sincronizar Half-duplex: conexão que interliga
diálogos entre dois processos de aplicação: somente duas estações na rede,
havendo um canal ponto-a-ponto
•Half-duplex; entre elas. Enquanto um nó
•Full-duplex. transmite o outro recebe, e vice-
versa (um sentido por vez);
Full-duplex: uma estação pode
Protocolos: estabelecer um canal (virtual)
• RPC (Remote Procedure Call): NÍVEL 5 entre vários hosts na rede a fim
trata a sincronizações (checkpoints) (sessão) de enviar uma mensagem em
de transferência de arquivos. broadcast5 para as demais
estações.
Uma sessão pode ser aberta
entre duas estações a fim de
• Controle half-duplex e full-duplex; permitir a um usuário se logar
em um sistema remoto ou
transferir um arquivo entre as
Slide nº 8 de 13 estações.

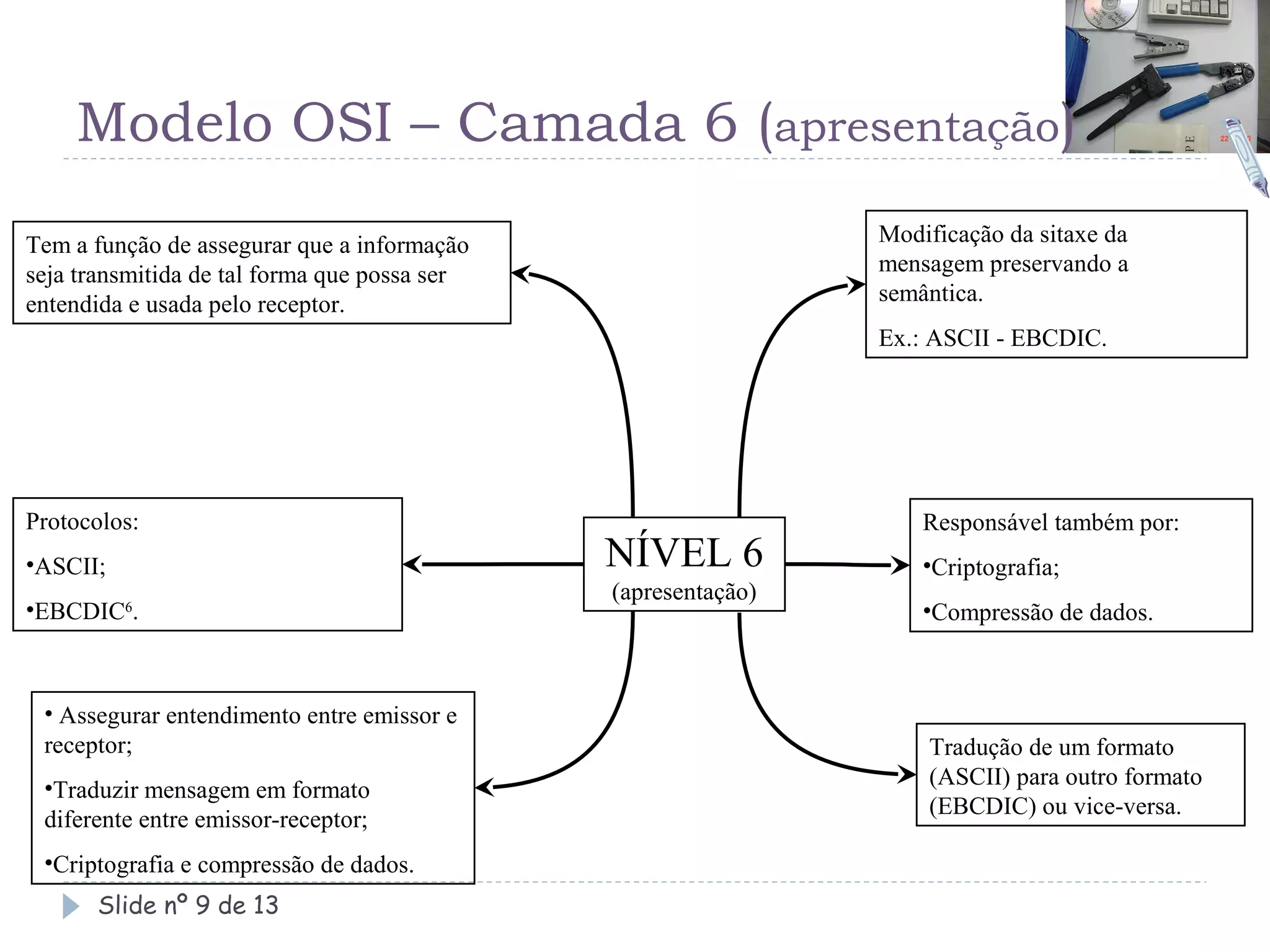

9. Modelo OSI – Camada 6 (apresentação)
Tem a função de assegurar que a informação Modificação da sitaxe da
seja transmitida de tal forma que possa ser mensagem preservando a
entendida e usada pelo receptor. semântica.
Ex.: ASCII - EBCDIC.
Protocolos: Responsável também por:
•ASCII; NÍVEL 6 •Criptografia;
(apresentação)
•EBCDIC6. •Compressão de dados.
• Assegurar entendimento entre emissor e
receptor; Tradução de um formato
•Traduzir mensagem em formato (ASCII) para outro formato
(EBCDIC) ou vice-versa.
diferente entre emissor-receptor;
•Criptografia e compressão de dados.
Slide nº 9 de 13

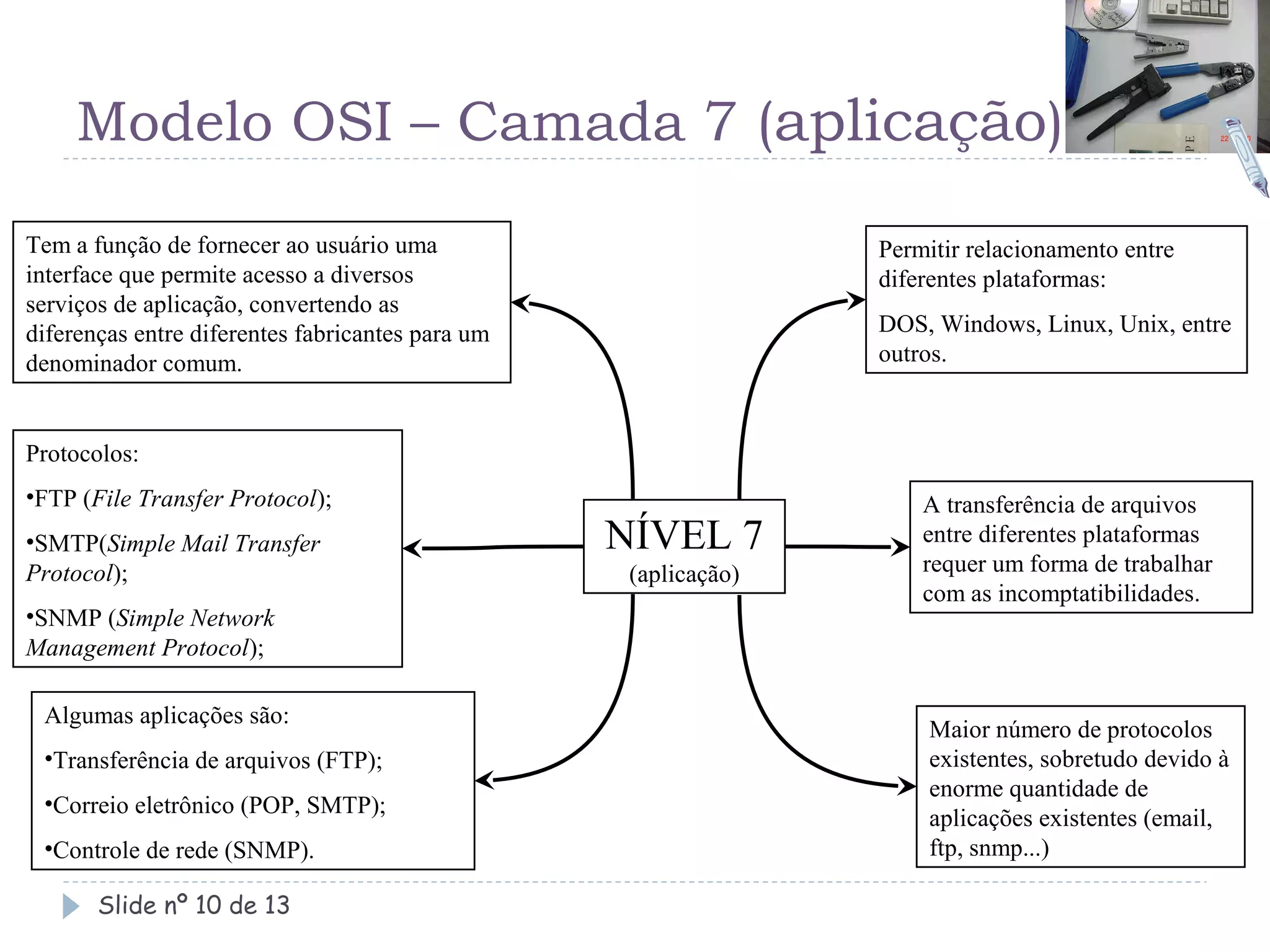

10. Modelo OSI – Camada 7 (aplicação)
Tem a função de fornecer ao usuário uma Permitir relacionamento entre
interface que permite acesso a diversos diferentes plataformas:
serviços de aplicação, convertendo as
diferenças entre diferentes fabricantes para um DOS, Windows, Linux, Unix, entre
denominador comum. outros.
Protocolos:
•FTP (File Transfer Protocol); A transferência de arquivos
•SMTP(Simple Mail Transfer NÍVEL 7 entre diferentes plataformas
Protocol); (aplicação) requer um forma de trabalhar
com as incomptatibilidades.
•SNMP (Simple Network
Management Protocol);
Algumas aplicações são:
Maior número de protocolos
•Transferência de arquivos (FTP); existentes, sobretudo devido à
enorme quantidade de
•Correio eletrônico (POP, SMTP);
aplicações existentes (email,
•Controle de rede (SNMP). ftp, snmp...)
Slide nº 10 de 13

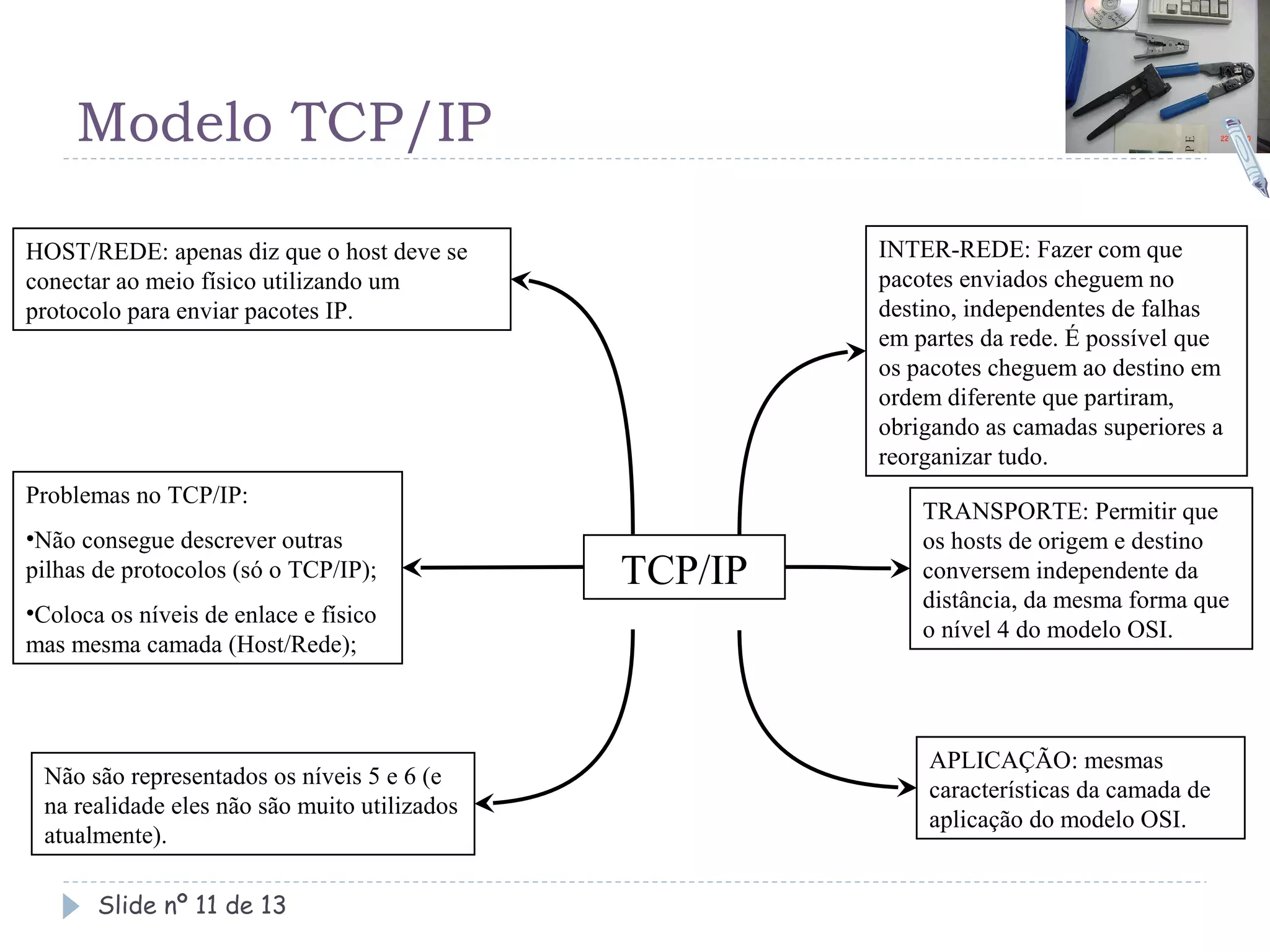

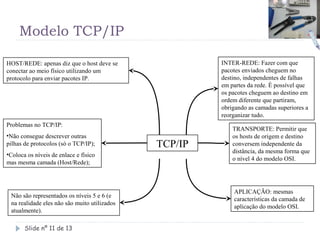

11. Modelo TCP/IP
HOST/REDE: apenas diz que o host deve se INTER-REDE: Fazer com que
conectar ao meio físico utilizando um pacotes enviados cheguem no
protocolo para enviar pacotes IP. destino, independentes de falhas
em partes da rede. É possível que
os pacotes cheguem ao destino em
ordem diferente que partiram,
obrigando as camadas superiores a
reorganizar tudo.
Problemas no TCP/IP:
TRANSPORTE: Permitir que
•Não consegue descrever outras os hosts de origem e destino
pilhas de protocolos (só o TCP/IP); TCP/IP conversem independente da
distância, da mesma forma que
•Coloca os níveis de enlace e físico
o nível 4 do modelo OSI.
mas mesma camada (Host/Rede);
APLICAÇÃO: mesmas
Não são representados os níveis 5 e 6 (e
características da camada de
na realidade eles não são muito utilizados
aplicação do modelo OSI.
atualmente).
Slide nº 11 de 13

12. EXEMPLO DE PILHAS DE PROTOCOLOS
 Rede Ethernet* - nível de enlace;
 Software: Netware 3.11 (rede Novell) - cliente-servidor;
 1 servidor (486 DX 66MHz) e 12 clientes (386 DX 33 MHz);
 Meio físico: par trançado, com um hub centralizando as
estações na topologia estrela;
 Protocolo IPX - nível 3 (rede) ou protocolo IP (rede);
 Protocolo SPX - nível 4 (transporte) ou protocolo TCP
(transporte).
* Redes Ethernet - Netware, Lantastic, Banyan Vines, Windows NT, Windows 95, etc...) - possuem compatibilidade
nos níveis 1 e 2 do modelo OSI.
Slide nº 12 de 13

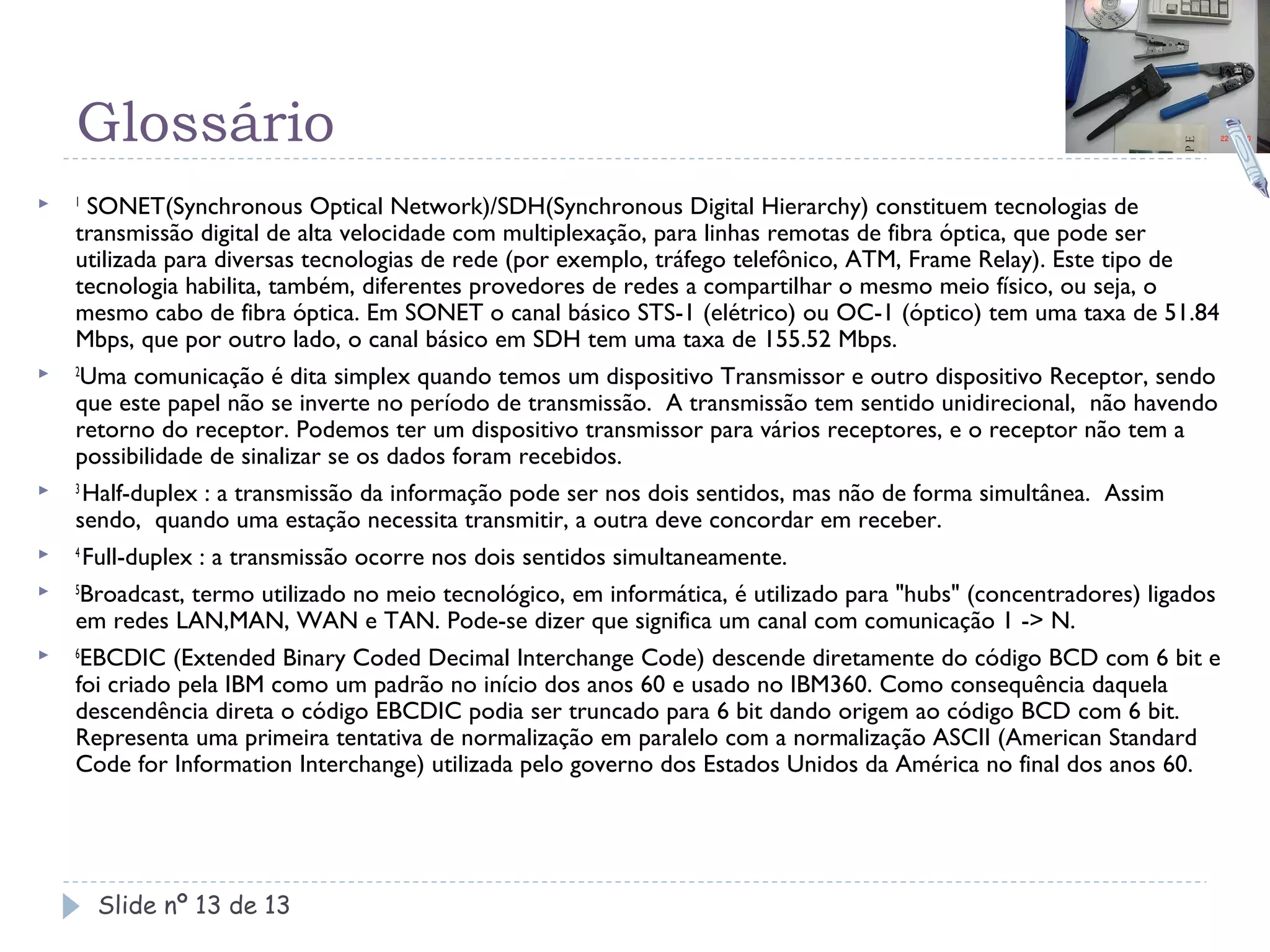

13. Glossário
 1
SONET(Synchronous Optical Network)/SDH(Synchronous Digital Hierarchy) constituem tecnologias de
transmissão digital de alta velocidade com multiplexação, para linhas remotas de fibra óptica, que pode ser
utilizada para diversas tecnologias de rede (por exemplo, tráfego telefônico, ATM, Frame Relay). Este tipo de
tecnologia habilita, também, diferentes provedores de redes a compartilhar o mesmo meio físico, ou seja, o
mesmo cabo de fibra óptica. Em SONET o canal básico STS-1 (elétrico) ou OC-1 (óptico) tem uma taxa de 51.84
Mbps, que por outro lado, o canal básico em SDH tem uma taxa de 155.52 Mbps.
 2
Uma comunicação é dita simplex quando temos um dispositivo Transmissor e outro dispositivo Receptor, sendo
que este papel não se inverte no período de transmissão. A transmissão tem sentido unidirecional, não havendo
retorno do receptor. Podemos ter um dispositivo transmissor para vários receptores, e o receptor não tem a
possibilidade de sinalizar se os dados foram recebidos.
 3
Half-duplex : a transmissão da informação pode ser nos dois sentidos, mas não de forma simultânea. Assim
sendo, quando uma estação necessita transmitir, a outra deve concordar em receber.
 4
Full-duplex : a transmissão ocorre nos dois sentidos simultaneamente.
 5
Broadcast, termo utilizado no meio tecnológico, em informática, é utilizado para "hubs" (concentradores) ligados
em redes LAN,MAN, WAN e TAN. Pode-se dizer que significa um canal com comunicação 1 -> N.
 6
EBCDIC (Extended Binary Coded Decimal Interchange Code) descende diretamente do código BCD com 6 bit e
foi criado pela IBM como um padrão no início dos anos 60 e usado no IBM360. Como consequência daquela
descendência direta o código EBCDIC podia ser truncado para 6 bit dando origem ao código BCD com 6 bit.
Representa uma primeira tentativa de normalização em paralelo com a normalização ASCII (American Standard
Code for Information Interchange) utilizada pelo governo dos Estados Unidos da América no final dos anos 60.
Slide nº 13 de 13
