1. PROTOCOLOS E
COMUNICAÇÃO
Prof.ª Camila do Nascimento Seixas

2.  De modo geral:
 Protocolos são regras e procedimentos que
possibilitam a comunicação.
 Considerando duas pessoas, o protocolo seria o
conjunto de regras e procedimentos que
permite a comunicação entre essas duas
pessoas, ou seja, essas regras ou protocolos
seriam a própria linguagem – o Português.
CONCEITO DE PROTOCOLO
Prof.ª Camila do Nascimento Seixas

3. Com base no conceito
anterior.
Na computação, qual
seria o conceito de
protocolo?
Prof.ª Camila do Nascimento Seixas

4.  A fim de padronizar a aplicação dos protocolos
a ISO (International Standards Organization -
Organização Internacional para Padronização)
criou o modelo OSI (Open Systems
Interconnection – Sistema Aberto de
Interconexão), para que os fabricantes
pudessem desenvolver soluções de Hardware e
Software a partir do mesmo modelo,
possibilitando uma comunicação mais
simplificada .
PADRONIZAÇÃO DOS
PROTOCOLOS
Prof.ª Camila do Nascimento Seixas

5.  Esta arquitetura é um modelo que divide
as redes de computadores em 7 camadas,
de forma a obter camadas de abstração
(separar). Assim, cada camada descreve a
função de seus protocolos.
 O Modelo OSI permite a comunicação
entre máquinas distintas e redes distintas
e define diretivas para a construção de
redes de computadores (seja de curta,
média ou longa distância) independente
da tecnologia utilizada.
Prof.ª Camila do Nascimento Seixas

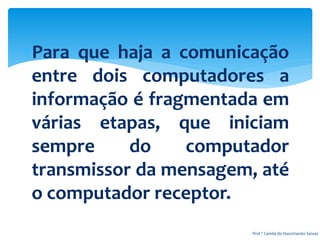

6. Para que haja a comunicação
entre dois computadores a
informação é fragmentada em
várias etapas, que iniciam
sempre do computador
transmissor da mensagem, até
o computador receptor.
Prof.ª Camila do Nascimento Seixas

7. Prof.ª Camila do Nascimento Seixas

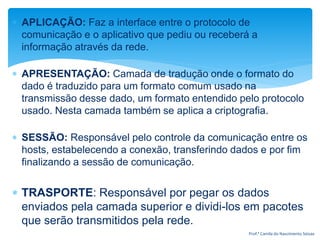

8.  APLICAÇÃO: Faz a interface entre o protocolo de
comunicação e o aplicativo que pediu ou receberá a
informação através da rede.
 APRESENTAÇÃO: Camada de tradução onde o formato do
dado é traduzido para um formato comum usado na
transmissão desse dado, um formato entendido pelo protocolo
usado. Nesta camada também se aplica a criptografia.
 SESSÃO: Responsável pelo controle da comunicação entre os
hosts, estabelecendo a conexão, transferindo dados e por fim
finalizando a sessão de comunicação.
 TRASPORTE: Responsável por pegar os dados
enviados pela camada superior e dividi-los em pacotes
que serão transmitidos pela rede.
Prof.ª Camila do Nascimento Seixas

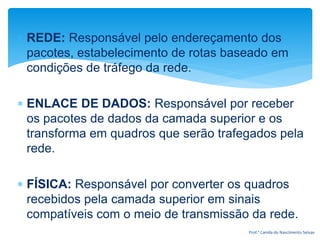

9.  REDE: Responsável pelo endereçamento dos
pacotes, estabelecimento de rotas baseado em
condições de tráfego da rede.
 ENLACE DE DADOS: Responsável por receber
os pacotes de dados da camada superior e os
transforma em quadros que serão trafegados pela
rede.
 FÍSICA: Responsável por converter os quadros
recebidos pela camada superior em sinais
compatíveis com o meio de transmissão da rede.
Prof.ª Camila do Nascimento Seixas

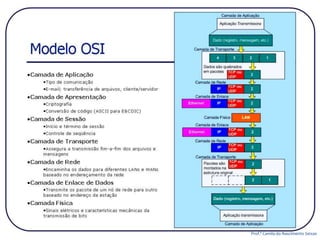

10. Prof.ª Camila do Nascimento Seixas

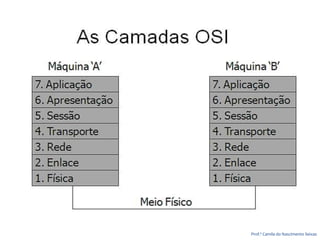

11. Prof.ª Camila do Nascimento Seixas

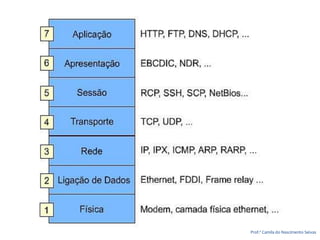

12. Prof.ª Camila do Nascimento Seixas

13. Prof.ª Camila do Nascimento Seixas

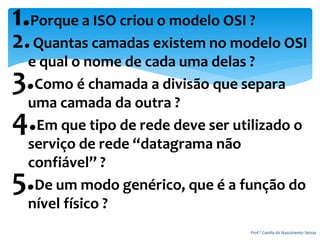

14. 1.Porque a ISO criou o modelo OSI ?
2.Quantas camadas existem no modelo OSI
e qual o nome de cada uma delas ?
3.Como é chamada a divisão que separa
uma camada da outra ?
4.Em que tipo de rede deve ser utilizado o
serviço de rede “datagrama não
confiável” ?
5.De um modo genérico, que é a função do
nível físico ?
Prof.ª Camila do Nascimento Seixas

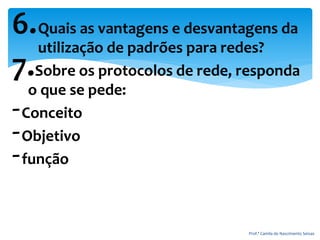

15. 6.Quais as vantagens e desvantagens da
utilização de padrões para redes?
7.Sobre os protocolos de rede, responda
o que se pede:
-Conceito
-Objetivo
-função
Prof.ª Camila do Nascimento Seixas
