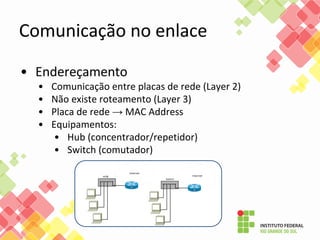

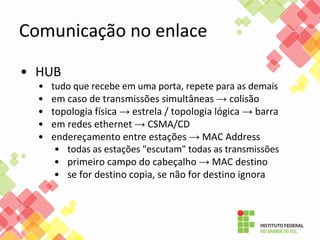

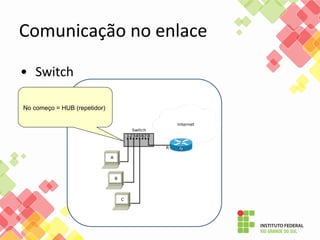

7. No começo = HUB (repetidor)

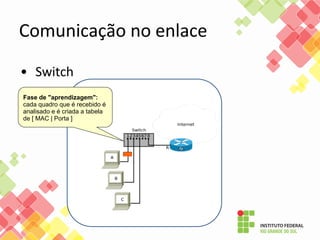

8. Fase de "aprendizagem":
cada quadro que é recebido é
analisado e é criada a tabela
de [ MAC | Porta ]

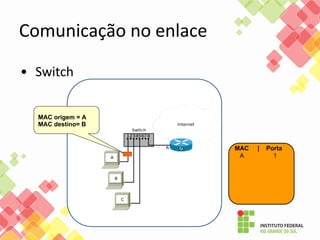

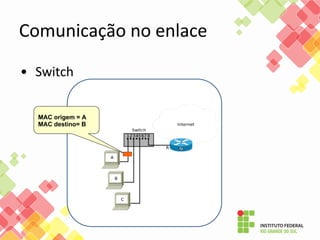

9. MAC origem = A
MAC destino= B

10. MAC origem = A
MAC destino= B
MAC | Porta
A 1

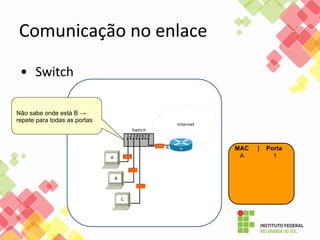

11. Não sabe onde está B →
repete para todas as portas
MAC | Porta
A 1

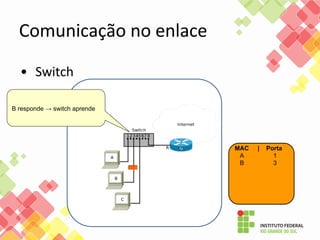

12. B responde → switch aprende
MAC | Porta
A 1
B 3

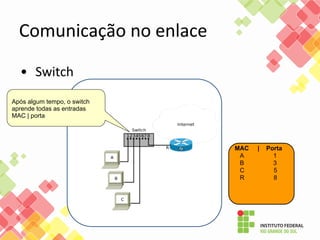

13. Após algum tempo, o switch
aprende todas as entradas
MAC | porta
MAC | Porta
A 1
B 3
C 5
R 8

14. Uma porta pode ter múltiplos
MAC associados
MAC | Porta
A 1
B 3
C,D 5
R 8
MAC | Porta
A,B,R 1
C 4
D 7

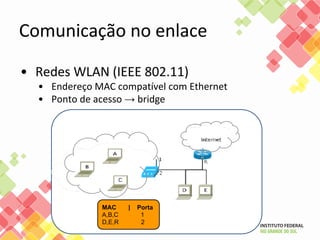

15. →
MAC | Porta
A,B,C 1
D,E,R 2

16. →
→
→
→

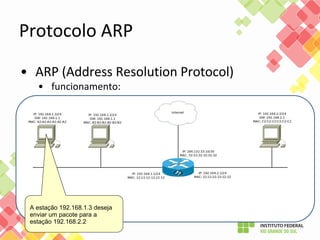

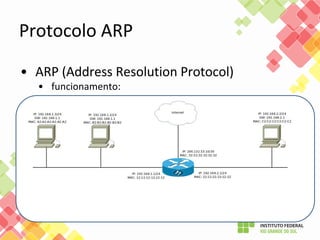

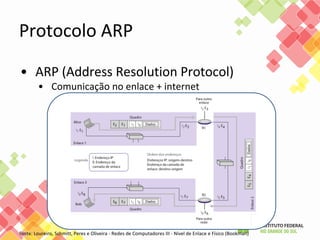

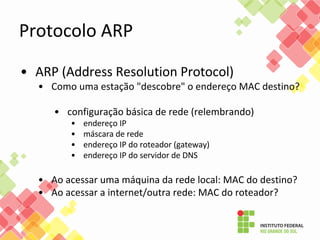

22. A estação 192.168.1.3 deseja
enviar um pacote para a
estação 192.168.2.2

23. etapa 1:
análise da tabela de roteamento:
127.0.0.0/8 via loopback
192.168.1.0/24 via if0
0.0.0.0/0 via 192.168.1.1 ← destino 192.168.2.2
conclusão: enviar para o roteador

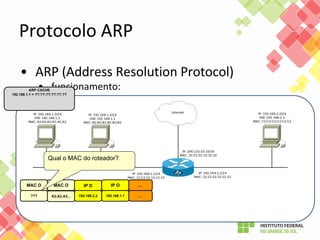

24. MAC OMAC D IP D IP O ...
??? A2:A2:A2... 192.168.2.2 192.168.1.1 ...
Qual o MAC do roteador?
ARP CACHE
192.168.1.1 = ??:??:??:??:??:??

25. MAC O ARPMAC D
A2:A2:A2:. Quem é 192.168.1.1? responda p/
192.168.1.3
FF:FF:FF:..
ARP Request
broadcast (FF:FF:FF:FF:FF:FF)
todas as estações recebem
ARP CACHE
192.168.1.1 = ??:??:??:??:??:??

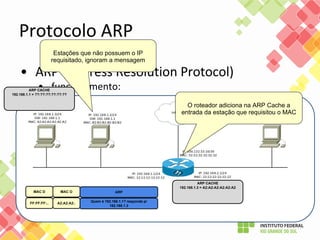

26. O roteador adiciona na ARP Cache a
entrada da estação que requisitou o MAC
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
MAC O ARPMAC D
A2:A2:A2:. Quem é 192.168.1.1? responda p/
192.168.1.3
FF:FF:FF:..
Estações que não possuem o IP
requisitado, ignoram a mensagem
ARP CACHE
192.168.1.1 = ??:??:??:??:??:??

27. MAC O ARPMAC D
12:12:12:. 192.168.1.1 = 12:12:12:12:12:12A2:A2:A2:.
ARP Reply
direcionado para a estação
que requisitou
ARP CACHE
192.168.1.1 = ??:??:??:??:??:??
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2

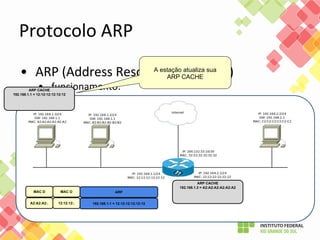

28. MAC O ARPMAC D
12:12:12:. 192.168.1.1 = 12:12:12:12:12:12A2:A2:A2:.
A estação atualiza sua
ARP CACHE
ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2

29. E completa o MAC destino no
quadro
ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
MAC OMAC D IP D IP O ...
12:12:12:... A2:A2:A2... 192.168.2.2 192.168.1.1 ...

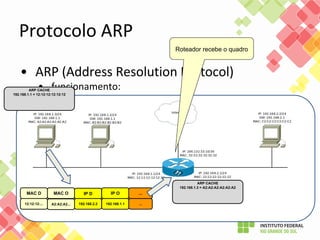

30. Roteador recebe o quadro
ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
MAC OMAC D IP D IP O ...
12:12:12:... A2:A2:A2... 192.168.2.2 192.168.1.1 ...

31. Layer 2 → Layer 3
ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
IP D IP O ...
192.168.2.2 192.168.1.1 ...

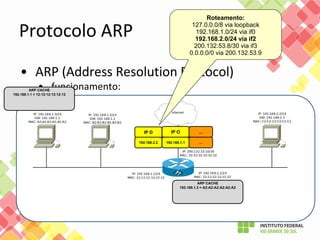

32. Roteamento:
127.0.0.0/8 via loopback
192.168.1.0/24 via if0
192.168.2.0/24 via if2
200.132.53.8/30 via if3
0.0.0.0/0 via 200.132.53.9
ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
IP D IP O ...
192.168.2.2 192.168.1.1 ...

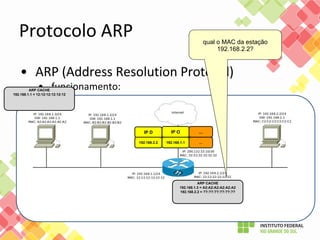

33. qual o MAC da estação
192.168.2.2?
ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
192.168.2.2 = ??:??:??:??:??:??
IP D IP O ...
192.168.2.2 192.168.1.1 ...

34. ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
192.168.2.2 = ??:??:??:??:??:??
IP D IP O ...
192.168.2.2 192.168.1.1 ...
MAC O ARPMAC D
22:22:22:.FF:FF:FF:.. Quem é 192.168.2.2? responda p/
192.168.2.1

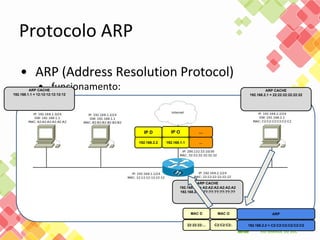

35. ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
192.168.2.2 = ??:??:??:??:??:??
IP D IP O ...
192.168.2.2 192.168.1.1 ...
MAC O ARPMAC D
C2:C2:C2:.22:22:22:... 192.168.2.2 = C2:C2:C2:C2:C2:C2
ARP CACHE
192.168.2.1 = 22:22:22:22:22:22

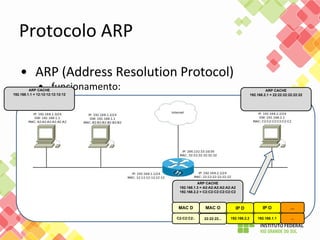

36. ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
192.168.2.2 = C2:C2:C2:C2:C2:C2
ARP CACHE
192.168.2.1 = 22:22:22:22:22:22
MAC OMAC D IP D IP O ...
C2:C2:C2:. 22:22:22... 192.168.2.2 192.168.1.1 ...

37. ARP CACHE
192.168.1.1 = 12:12:12:12:12:12
ARP CACHE
192.168.1.3 = A2:A2:A2:A2:A2:A2
192.168.2.2 = C2:C2:C2:C2:C2:C2
ARP CACHE

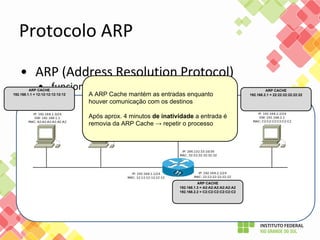

192.168.2.1 = 22:22:22:22:22:22A ARP Cache mantém as entradas enquanto
houver comunicação com os destinos
Após aprox. 4 minutos de inatividade a entrada é
removia da ARP Cache → repetir o processo

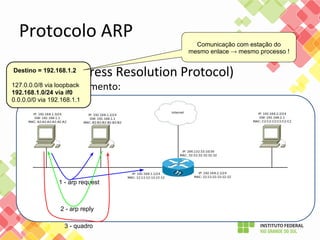

38. 1 - arp request
Destino = 192.168.1.2
127.0.0.0/8 via loopback
192.168.1.0/24 via if0
0.0.0.0/0 via 192.168.1.1
Comunicação com estação do
mesmo enlace → mesmo processo !
2 - arp reply
3 - quadro

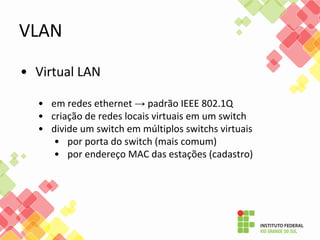

39. →

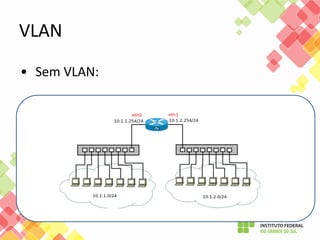

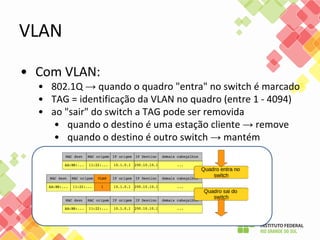

42. →
→
→

43. →
→

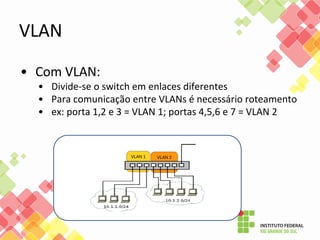

44. Portas TAGGED para VLAN 1 e VLAN 2
mantém as marcações entre switchs

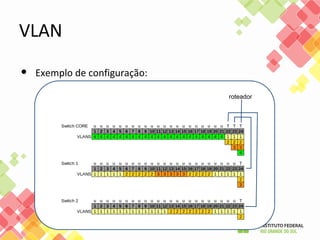

46. roteador

47. roteador

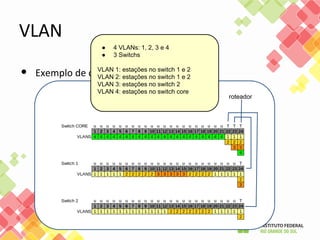

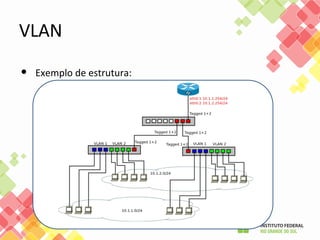

● 4 VLANs: 1, 2, 3 e 4
● 3 Switchs
VLAN 1: estações no switch 1 e 2
VLAN 2: estações no switch 1 e 2
VLAN 3: estações no switch 2
VLAN 4: estações no switch core

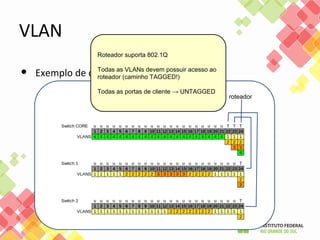

48. roteador
Roteador suporta 802.1Q
Todas as VLANs devem possuir acesso ao
roteador (caminho TAGGED!)
Todas as portas de cliente → UNTAGGED

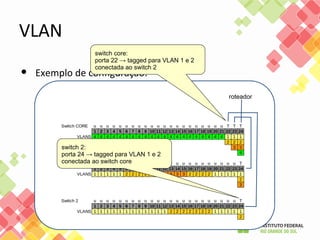

49. switch core:
porta 22 → tagged para VLAN 1 e 2
conectada ao switch 2
roteador
switch 2:
porta 24 → tagged para VLAN 1 e 2
conectada ao switch core

50. switch core:
porta 23 → tagged para VLAN 1,2 e 3
conectada ao switch 1
roteador
switch 1:
porta 24 → tagged para VLAN 1, 2 e 3
conectada ao switch core

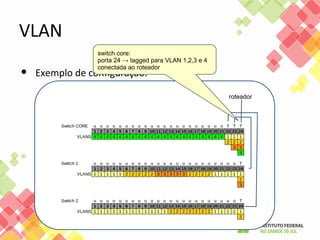

51. switch core:
porta 24 → tagged para VLAN 1,2,3 e 4
conectada ao roteador
roteador
