Eletroeletrônica
Aplicada
GIGLLIARA SEGANTINI DE MENEZES
E N G E N H E I R A D E P R O D U Ç Ã O – U F E S
T É C N I C A E M E L E T R O T É C N I C A – I F E S
INSTITUTO FEDERAL
ESPÍRITO SANTO Agosto de 2016

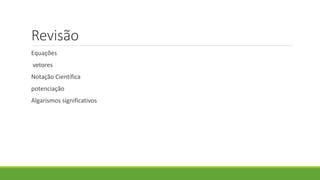

Revisão
Equações
vetores
Notação Científica
potenciação
Algarismos significativos

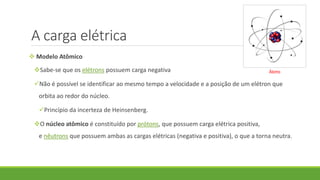

A carga elétrica
 Modelo Atômico
Sabe-se que os elétrons possuem carga negativa
Não é possível se identificar ao mesmo tempo a velocidade e a posição de um elétron que
orbita ao redor do núcleo.
Princípio da incerteza de Heinsenberg.
O núcleo atômico é constituído por prótons, que possuem carga elétrica positiva,
e nêutrons que possuem ambas as cargas elétricas (negativa e positiva), o que a torna neutra.
Átomo
A carga elétrica
Histórico da Eletricidade
Tales de Mileto
Âmbar: Resina vegetal fóssil petrificada
Âmbar (grego: élektron) surgiu o nome eletricidade
William Gilbert
Magnetita
Sobre os ímãs, os corpos magnéticos e o grande imã terrestre
Inseparabilidade dos polos
Interação entre ímãs
Campo Magnético
Construção da bússola
Bússola
Mas e como ela funciona?
Magnetismo da sua agulha
 Magnetismo da Terra

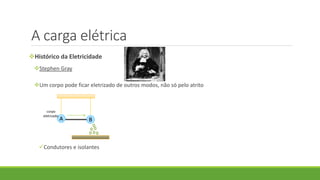

A carga elétrica
Histórico da Eletricidade
Stephen Gray
Um corpo pode ficar eletrizado de outros modos, não só pelo atrito
Condutores e isolantes
A B
corpo
eletrizado

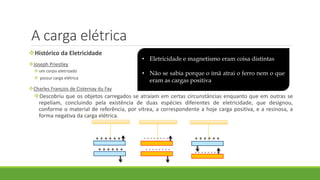

A carga elétrica
Histórico da Eletricidade
Joseph Priestley
um corpo eletrizado
 possui carga elétrica
Charles François de Cisternay du Fay
Descobriu que os objetos carregados se atraíam em certas circunstâncias enquanto que em outras se
repeliam, concluindo pela existência de duas espécies diferentes de eletricidade, que designou,
conforme o material de referência, por vítrea, a correspondente a hoje carga positiva, e a resinosa, a
forma negativa da carga elétrica.
+ + + + + +
+ + + + + +
+ + + + + +- - - - - - - -
- - - - - - - - - - - - - - - -
• Eletricidade e magnetismo eram coisa distintas
• Não se sabia porque o ímã atrai o ferro nem o que
eram as cargas positiva e negativa

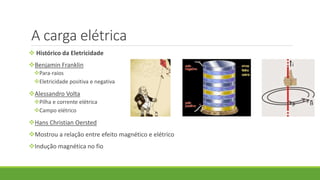

A carga elétrica
 Histórico da Eletricidade
Benjamin Franklin
Para-raios
Eletricidade positiva e negativa
Alessandro Volta
Pilha e corrente elétrica
Campo elétrico
Hans Christian Oersted
Mostrou a relação entre efeito magnético e elétrico
Indução magnética no fio
Raios

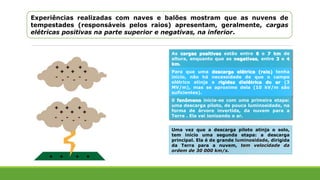

Experiências realizadas com naves e balões mostram que as nuvens de
tempestades (responsáveis pelos raios) apresentam, geralmente, cargas
elétricas positivas na parte superior e negativas, na inferior.
As cargas positivas estão entre 6 e 7 km de
altura, enquanto que as negativas, entre 3 e 4
km.
Para que uma descarga elétrica (raio) tenha
início, não há necessidade de que o campo
elétrico atinja a rigidez dielétrica do ar (3
MV/m), mas se aproxime dela (10 kV/m são
suficientes).
0 fenômeno inicia-se com uma primeira etapa:
uma descarga piloto, de pouca luminosidade, na
forma de árvore invertida, da nuvem para a
Terra . Ela vai ionizando o ar.
Uma vez que a descarga piloto atinja o solo,
tem início uma segunda etapa: a descarga
principal. Ela é de grande luminosidade, dirigida
da Terra para a nuvem, tem velocidade da
ordem de 30 000 km/s.

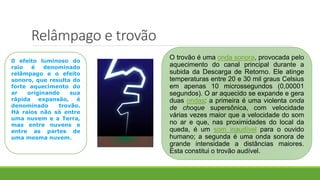

Relâmpago e trovão
0 efeito luminoso do
raio é denominado
relâmpago e o efeito
sonoro, que resulta do
forte aquecimento do
ar originando sua
rápida expansão, é
denominado trovão.
Há raios não só entre
uma nuvem e a Terra,
mas entre nuvens e
entre as partes de
uma mesma nuvem.
O trovão é uma onda sonora, provocada pelo
aquecimento do canal principal durante a
subida da Descarga de Retorno. Ele atinge
temperaturas entre 20 e 30 mil graus Celsius
em apenas 10 microssegundos (0,00001
segundos). O ar aquecido se expande e gera
duas ondas: a primeira é uma violenta onda
de choque supersônica, com velocidade
várias vezes maior que a velocidade do som
no ar e que, nas proximidades do local da
queda, é um som inaudível para o ouvido
humano; a segunda é uma onda sonora de
grande intensidade a distâncias maiores.
Esta constitui o trovão audível.

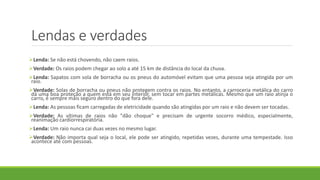

Lendas e verdades
Lenda: Se não está chovendo, não caem raios.
Verdade: Os raios podem chegar ao solo a até 15 km de distância do local da chuva.
Lenda: Sapatos com sola de borracha ou os pneus do automóvel evitam que uma pessoa seja atingida por um
raio.
Verdade: Solas de borracha ou pneus não protegem contra os raios. No entanto, a carroceria metálica do carro
dá uma boa proteção a quem está em seu interior, sem tocar em partes metálicas. Mesmo que um raio atinja o
carro, é sempre mais seguro dentro do que fora dele.
Lenda: As pessoas ficam carregadas de eletricidade quando são atingidas por um raio e não devem ser tocadas.
Verdade: As vítimas de raios não "dão choque" e precisam de urgente socorro médico, especialmente,
reanimação cardiorrespiratória.
Lenda: Um raio nunca cai duas vezes no mesmo lugar.
Verdade: Não importa qual seja o local, ele pode ser atingido, repetidas vezes, durante uma tempestade. Isso
acontece até com pessoas.
A carga elétrica

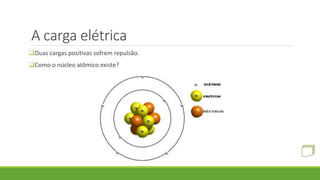

Duas cargas positivas sofrem repulsão.
Como o núcleo atômico existe?

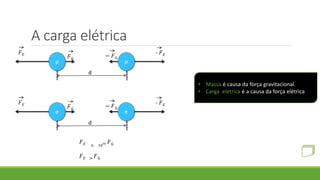

A carga elétrica
p p
d
𝐹 𝐸
𝐹G
- 𝐹 𝐸− 𝐹G
• Massa é causa da força gravitacional
• Carga elétrica é a causa da força elétrica
e e
d
𝐹 𝐸
𝐹G
- 𝐹 𝐸− 𝐹G
𝐹 𝐸 ≅ 10
36 𝐹G
𝐹 𝐸 ≫ 𝐹G

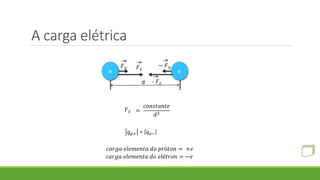

A carga elétrica
e e
d
𝐹 𝐸
𝐹G
- 𝐹 𝐸
− 𝐹G
𝐹 𝐸 =
𝑐𝑜𝑛𝑠𝑡𝑎𝑛𝑡𝑒
𝑑2
𝑞 𝑝+ = 𝑞 𝑒−
𝑐𝑎𝑟𝑔𝑎 𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑎 𝑑𝑜 𝑝𝑟ó𝑡𝑜𝑛 = +𝑒
𝑐𝑎𝑟𝑔𝑎 𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑎 𝑑𝑜 𝑒𝑙é𝑡𝑟𝑜𝑛 = −𝑒

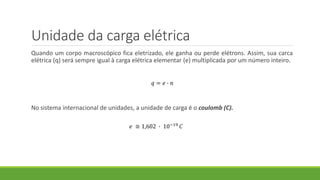

Unidade da carga elétrica
Quando um corpo macroscópico fica eletrizado, ele ganha ou perde elétrons. Assim, sua carca
elétrica (q) será sempre igual à carga elétrica elementar (e) multiplicada por um número inteiro.
No sistema internacional de unidades, a unidade de carga é o coulomb (C).
𝑞 = 𝑒 ∙ 𝑛
𝑒 ≅ 1,602 ∙ 10−19 𝐶

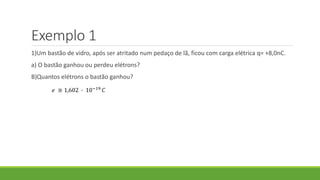

Exemplo 1
1)Um bastão de vidro, após ser atritado num pedaço de lã, ficou com carga elétrica q= +8,0nC.
a) O bastão ganhou ou perdeu elétrons?
B)Quantos elétrons o bastão ganhou?
𝑒 ≅ 1,602 ∙ 10−19 𝐶
A carga elétrica
Duas cargas positivas sofrem repulsão.
Como o núcleo atômico existe?
e e
d
𝐹 𝐸 - 𝐹 𝐸
e e
d’
𝐹 𝐸 - 𝐹 𝐸
Força nuclear
À medida que dois prótons se aproximam, as forças de repulsão elétricas ficam cada vez mais
intensas. Existe outro tipo de força, além da elétrica e gravitacional, com as características:
É uma força de atração
Só existe quando a distância é de ≤ 10−15
m
Atua sobre o nêutron e garante a estabilidade do núcleo
Eletrização por Atrito
O processo pelo qual um corpo adquire carga elétrica é conhecido como eletrização. Quando
um corpo ganha elétrons dizemos que ele foi eletrizado negativamente, pois o número de
elétrons no corpo é maior que o número de prótons no mesmo. E, quando um corpo perde
elétrons o número de prótons é maior que o de elétrons, então, dizemos que o corpo está
positivamente eletrizado.
Eletrização por contato
Considere duas esferas condutoras A e B, uma eletrizada (A) e outra neutra (B).
Ao colocarmos a esfera A, positivamente carregada, em contato com a esfera B, aquela atrai
parte dos elétrons de B. Assim, A continua eletrizada positivamente, mas com uma carga menor,
e B, que estava neutra, fica eletrizada com carga positiva.
Se o primeiro corpo estivesse carregado positivamente ele retiraria
elétrons do corpo neutro, de maneira que ambos ficariam com falta de
elétrons e, portanto, eletrizados positivamente.
𝑄𝑖𝑛𝑖𝑐𝑖𝑎𝑙 = 𝑄 𝑎 + 𝑄 𝑏
Exemplo 2
2- Duas esferas metálica idênticas (mesmo diâmetro). Inicialmente a esfera A está eletrizada
com carga Q, enquanto a esfera metálica B está neutra.
Como as esferas são idênticas, metade da carga elétrica de A
é transferida para B.
A B
+
+
+
+
+
+
+
+
A B
+
+
+
+
+
+
+
A
+
+
+
+
+
+
+
+
B
+
+
+
+
+
+
+
Q
Qa Qb
𝑄 𝑎 =
𝑄
2
𝑄 𝑏 =
𝑄
2

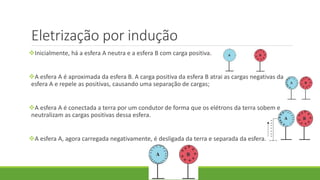

Eletrização por indução
Inicialmente, há a esfera A neutra e a esfera B com carga positiva.
A esfera A é aproximada da esfera B. A carga positiva da esfera B atrai as cargas negativas da
esfera A e repele as positivas, causando uma separação de cargas;
A esfera A é conectada a terra por um condutor de forma que os elétrons da terra sobem e
neutralizam as cargas positivas dessa esfera.
A esfera A, agora carregada negativamente, é desligada da terra e separada da esfera.

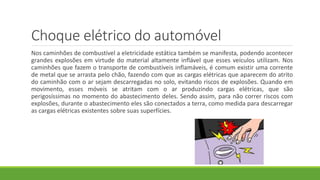

Choque elétrico do automóvel
Nos caminhões de combustível a eletricidade estática também se manifesta, podendo acontecer
grandes explosões em virtude do material altamente inflável que esses veículos utilizam. Nos
caminhões que fazem o transporte de combustíveis inflamáveis, é comum existir uma corrente
de metal que se arrasta pelo chão, fazendo com que as cargas elétricas que aparecem do atrito
do caminhão com o ar sejam descarregadas no solo, evitando riscos de explosões. Quando em
movimento, esses móveis se atritam com o ar produzindo cargas elétricas, que são
perigosíssimas no momento do abastecimento deles. Sendo assim, para não correr riscos com
explosões, durante o abastecimento eles são conectados a terra, como medida para descarregar
as cargas elétricas existentes sobre suas superfícies.

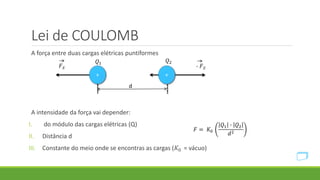

Lei de COULOMB
A força entre duas cargas elétricas puntiformes
A intensidade da força vai depender:
I. do módulo das cargas elétricas (Q)
II. Distância d
III. Constante do meio onde se encontras as cargas (𝐾0 = vácuo)
+ +
d
𝐹 𝐸 - 𝐹 𝐸
𝑄2𝑄1
𝐹 = 𝐾0
𝑄1 ∙ 𝑄2
𝑑2
Força elétrica
Cargas Distância Força Constante
𝑄1 𝑄2 d F 𝐾0
C M N
𝑁 ∙ 𝑚2
𝐶2
𝐹 = 𝐾0
𝑄1 ∙ 𝑄2
𝑑2
 Unidades
 Valores da constante 𝐾
 Força X Distância

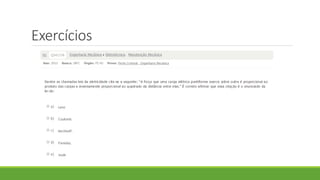

Exercícios
Exercícios
1- Duas cargas iguais de 2.10-6C, se repelem no vácuo com uma força de 0,1N. Sabendo-se que a
constante elétrica do vácuo é 9,0.109 N.m2/C2. Qual a distância entre as cargas?
2- As cargas Q1 e Q2 estão separadas pela distância (d) e se repelem com força (F). Calcule a
intensidade da nova força de repulsão (F') se a distância for reduzida à metade e dobrada a carga
Q1.
Exercícios
4) Duas cargas elétrica puntiformes 𝑄1 = −3,2𝜇𝐶 e 𝑄2 = 7,0𝜇𝐶 estão no vácuo, separadas por
uma distância de 6,0 cm. Determine a intensidade da força de atração entre elas. (Dado: 𝑘0 =
9 ∙ 109 𝑁 ∙ 𝑚2/𝐶2)
5) Determine o valor de duas cargas iguais distanciadas 21cm no vácuo, que se repelem com
uma força de 8,1N. (Dado: 𝑘0 = 9 ∙ 109 𝑁 ∙ 𝑚2/𝐶2)

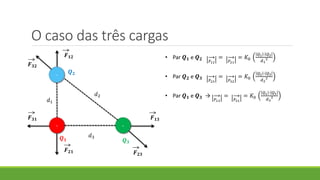

O caso das três cargas
-
--
𝑸 𝟐
𝑸 𝟏 𝑸 𝟑
𝑭 𝟑𝟐
𝑭 𝟐𝟑
𝑭 𝟏𝟐
𝑭 𝟐𝟏
𝑭 𝟑𝟏 𝑭 𝟏𝟑
• Par 𝑸 𝟏 e 𝑸 𝟐
𝐹12
=
𝐹21
= 𝐾0
𝑄1 ∙ 𝑄2
𝑑1
2
• Par 𝑸 𝟐 e 𝑸 𝟑
𝐹23
=
𝐹32
= 𝐾0
𝑄2 ∙ 𝑄3
𝑑2
2
• Par 𝑸 𝟏 e 𝑸 𝟑 →
𝐹13
=
𝐹31
= 𝐾0
𝑄1 ∙ 𝑄3
𝑑3
2
𝑑1
𝑑2
𝑑3

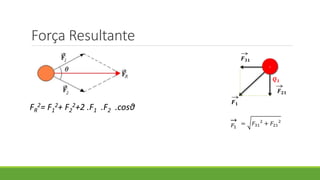

Força Resultante
-
𝑸 𝟏
𝑭 𝟐𝟏
𝑭 𝟑𝟏
𝑭 𝟏
FR
2= F1
2+ F2
2+2 .F1 .F2 .cosθ
𝐹1
= 𝐹31
2
+ 𝐹21
2
Exemplos

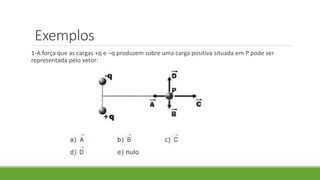

1-A força que as cargas +q e –q produzem sobre uma carga positiva situada em P pode ser
representada pelo vetor:
Exemplos
2- três objetos puntiformes com carga elétricas iguais estão localizados como mostra a figura abaixo:
A intensidade da força elétrica exercida por R sobre Q é de 8X 10−15
𝑁 .
Qual a intensidade da força elétrica exercida por P sobre Q? e a força resultante em Q?
--
P 𝑸
-
R
2d d
Campo elétrico
Cargas elétricas exercem forças entre si, de forma análoga ao que ocorre com as massas
em um campo gravitacional.
Este efeito de atração e repulsão, de acordo com o sinal da carga, é consequência do
CAMPO ELÉTRICO
Diz-se que existe um campo elétrico numa certa região do espaço, quando uma carga
elétrica ali colocada, sofrer a ação de uma força elétrica.

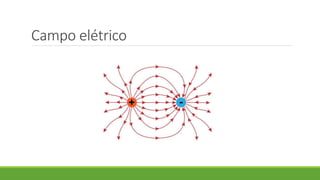

Campo elétrico

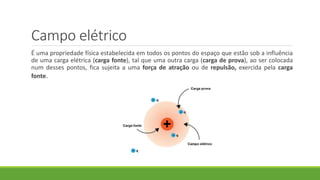

Campo elétrico
É uma propriedade física estabelecida em todos os pontos do espaço que estão sob a influência
de uma carga elétrica (carga fonte), tal que uma outra carga (carga de prova), ao ser colocada
num desses pontos, fica sujeita a uma força de atração ou de repulsão, exercida pela carga
fonte.

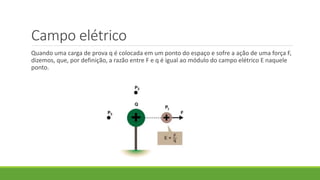

Campo elétrico
Quando uma carga de prova q é colocada em um ponto do espaço e sofre a ação de uma força F,
dizemos, que, por definição, a razão entre F e q é igual ao módulo do campo elétrico E naquele
ponto.
Linhas de campo
As linhas de campo é uma representação da direção e sentido do campo elétrico devido à carga
elétrica ou conjunto destas. As linhas de campo (também denominada de linhas de força) de
uma carga pontual positiva e negativa, estão mostradas nas figuras abaixo.
O conceito de linhas de força foi introduzido pelo físico inglês M. Faraday, no século XIX, com a
finalidade de representar o campo elétrico através de diagramas.
Campo elétrico e força
O vetor campo elétrico, por definição, é dado por:
O vetor F, representa a força elétrica da carga principal q sobre a carga de prova .𝑞0
Cargas Força Campo
𝑞 F E
C N
𝑁
𝐶
 Unidades
Mecanismo de ação do campo na carga
de prova
 Campo gerado por uma carga positivao sendo positiva a carga de prova q, a
força elétrica terá a mesma direção e
o mesmo sentido do campo elétrico.
o Sendo negativa a carga de prova q, a
força elétrica terá a direção do
campo elétrico, mas sentido oposto a
este.
Veja bem o campo elétrico!
O campo elétrico gerado em uma região do espaço depende exclusivamente da carga fonte e
do meio.
O campo elétrico em determinado ponto do espaço não depende da carga de prova usado no
experimento.
A existência de um campo elétrico em determinado ponto do espaço independe de haver ou
não nesse ponto uma carga de prova.
Se o campo elétrico de uma região não variar como o decurso do tempo, ele será chamado de
campo eletrostático.
Linhas de força
Para indicarmos o sentido e a direção do campo elétrico, é comum usarmos uma linha
imaginária denominada de linha de força. Em cada um de seus pontos, o vetor campo elétrico é
tangente e tem o mesmo sentido.
Por meio das linhas de força, conseguimos visualizar o campo elétrico. O conjunto de forças
usadas para representar o campo elétrico damos o nome de espectro do campo.
O campo elétrico de uma carga puntiforme é radial. Se for positiva o campo será de afastamento.
Se for negativa, o campo será de aproximação.

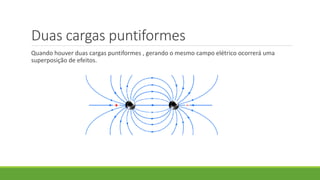

Duas cargas puntiformes
Quando houver duas cargas puntiformes , gerando o mesmo campo elétrico ocorrerá uma
superposição de efeitos.
Exercício

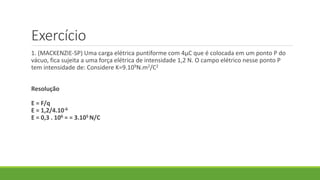

1. (MACKENZIE-SP) Uma carga elétrica puntiforme com 4μC que é colocada em um ponto P do
vácuo, fica sujeita a uma força elétrica de intensidade 1,2 N. O campo elétrico nesse ponto P
tem intensidade de: Considere K=9.109N.m2/C2
Resolução
E = F/q
E = 1,2/4.10-6
E = 0,3 . 106 = = 3.105 N/C

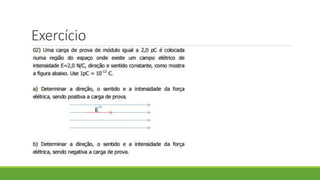

Exercício
Intensidade do campo de carga
puntiforme
Q _ Carga fonte
q _ Carga de prova colocada em um
ponto P no campo gerado por Q.
d _ distância do ponto P à carga
fonte Q
O módulo do campo elétrico em um ponto P, no qual uma carga q fica sob
ação de uma força de módulo F, é obtido a partir da relação:
2
2
.
d
Q
K
q
d
qQ
K
q
F
E 
2
d
Q
KE 

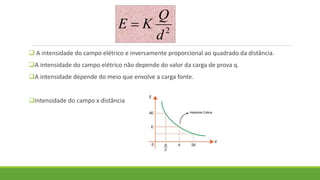

 A intensidade do campo elétrico e inversamente proporcional ao quadrado da distância.
A intensidade do campo elétrico não depende do valor da carga de prova q.
A intensidade depende do meio que envolve a carga fonte.
Intensidade do campo x distância
2
d
Q
KE 
Exercício

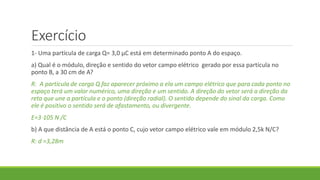

1- Uma partícula de carga Q= 3,0 μC está em determinado ponto A do espaço.
a) Qual é o módulo, direção e sentido do vetor campo elétrico gerado por essa partícula no
ponto B, a 30 cm de A?
R: A partícula de carga Q faz aparecer próximo a ela um campo elétrico que para cada ponto no
espaço terá um valor numérico, uma direção e um sentido. A direção do vetor será a direção da
reta que une a partícula e o ponto (direção radial). O sentido depende do sinal da carga. Como
ele é positivo o sentido será de afastamento, ou divergente.
E=3⋅105 N /C
b) A que distância de A está o ponto C, cujo vetor campo elétrico vale em módulo 2,5k N/C?
R: d =3,28m
Campo elétrico gerado por diversas
cargas puntiformes
Se um campo elétrico for gerado por diversas cargas elétricas, então em cada um de seus pontos
o campo elétrico resultante será dado pela soma vetorial dos campos parciais produzidos por
cada carga isoladamente.
+
-
𝑸 𝟏
𝑸 𝟐
𝑬 𝟏
𝑬 𝟐
𝑑1
𝑑2
𝑬 𝑹𝒆𝒔
𝐸 𝑟𝑒𝑠 = +𝑬 𝟏 𝑬 𝟐
2
1
1
1
d
Q
KE 
2
2
2
2
d
Q
KE 
𝛼
𝐸𝑟𝑒𝑠 = 𝐸1
2
+ 𝐸2
2
+ 2 ∙ 𝐸1 ∙ 𝐸2 ∙ cos 𝛼

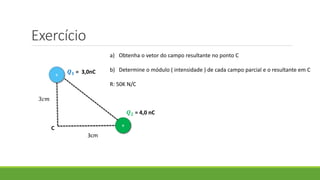

Exercício
+
+
𝑸 𝟏 = 3,0nC
𝑸 𝟐 = 4,0 nC
3𝑐𝑚
3cm
C
a) Obtenha o vetor do campo resultante no ponto C
b) Determine o módulo ( intensidade ) de cada campo parcial e o resultante em C
R: 50K N/C

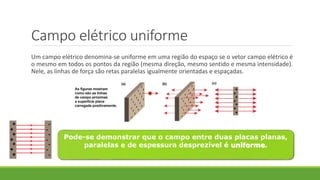

Campo elétrico uniforme
Um campo elétrico denomina-se uniforme em uma região do espaço se o vetor campo elétrico é
o mesmo em todos os pontos da região (mesma direção, mesmo sentido e mesma intensidade).
Nele, as linhas de força são retas paralelas igualmente orientadas e espaçadas.
Pode-se demonstrar que o campo entre duas placas planas,
paralelas e de espessura desprezível é uniforme.
Potencial Elétrico
Ao estudarmos o campo elétrico, abordamos principalmente seu aspecto vetorial. O campo foi
tratado como um agente da força elétrica. As linhas de força são uma forma de visualizar o
campo, pois nos dão uma ideia da sua direção e do seu sentido.
Relembrar!!
Energia potencial gravitacional se define como a capacidade de realizar
trabalho em virtude de uma posição ocupada. (Joules)
Energia cinética se define como a capacidade de realizar trabalho em virtude
do movimento (velocidade). (Também em joules)

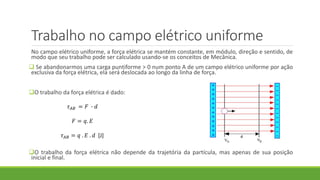

Trabalho no campo elétrico uniforme
No campo elétrico uniforme, a força elétrica se mantém constante, em módulo, direção e sentido, de
modo que seu trabalho pode ser calculado usando-se os conceitos de Mecânica.
 Se abandonarmos uma carga puntiforme > 0 num ponto A de um campo elétrico uniforme por ação
exclusiva da força elétrica, ela será deslocada ao longo da linha de força.
O trabalho da força elétrica é dado:
O trabalho da força elétrica não depende da trajetória da partícula, mas apenas de sua posição
inicial e final.
𝜏 𝐴𝐵 = 𝐹 ∙ 𝑑
𝐹 = 𝑞. 𝐸
𝜏 𝐴𝐵 = 𝑞 . 𝐸 . 𝑑 [J]

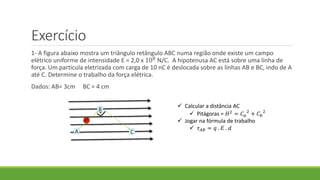

Exercício
1- A figura abaixo mostra um triângulo retângulo ABC numa região onde existe um campo
elétrico uniforme de intensidade E = 2,0 x 108
N/C. A hipotenusa AC está sobre uma linha de
força. Um partícula eletrizada com carga de 10 nC é deslocada sobre as linhas AB e BC, indo de A
até C. Determine o trabalho da força elétrica.
Dados: AB= 3cm BC = 4 cm
A
B
C
 Calcular a distância AC
 Pitágoras = 𝐻2 = 𝐶 𝑎
2
+ 𝐶 𝑏
2
 Jogar na fórmula de trabalho
 𝜏 𝐴𝐵 = 𝑞 . 𝐸 . 𝑑

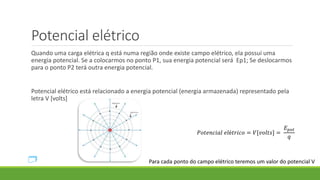

Potencial elétrico
Quando uma carga elétrica q está numa região onde existe campo elétrico, ela possui uma
energia potencial. Se a colocarmos no ponto P1, sua energia potencial será Ep1; Se deslocarmos
para o ponto P2 terá outra energia potencial.
Potencial elétrico está relacionado a energia potencial (energia armazenada) representado pela
letra V [volts]
𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎𝑙 𝑒𝑙é𝑡𝑟𝑖𝑐𝑜 = 𝑉[𝑣𝑜𝑙𝑡𝑠] =
𝐸 𝑝𝑜𝑡
𝑞
Para cada ponto do campo elétrico teremos um valor do potencial V
DDP – Diferença de potencial
Dizemos que a diferença de potencial é que promove a movimentação de cargas elétricas no
espaço. Por definição, a diferença de potencial entre dois pontos é dada pela relação:
A diferença de potencial (ddp) também é chamada de voltagem ou tensão.
q
T
VV AB
BA 
A B
+ +
q
F
 ..
d

Uma carga positiva solta num campo elétrico tende a se deslocar de pontos de
maior potencial para pontos de menor potencial. Uma carga negativa tenderá se
mover de pontos de menor potencial para pontos de maior potencial.
Referências
Básica
ANTONIO PERTENCE JR. Eletrônica analógica: amplificadores operacionais e filtros ativos - 6ª
edição
Complementar
MIKE TOOLEY. Circuitos Eletrônicos: Fundamentos e Aplicações. Elsevier, São Paulo 2006.
MARCELO WENDLING. Amplificadores Operacionais. Disponível em<
netsoft.inf.br/aulas/4_EAC_Eletronica_Basica/3__Amplificador_Operacional.pdf>

Mais conteúdo relacionado

Mais procurados

Corrente e resistores
Corrente e resistoresCorrente e resistores
Corrente e resistores
Ricardo Bonaldo

Eletricidade basica
Eletricidade basicaEletricidade basica
Eletricidade basica
Paulo Roberto

Circuitos de corrente continua
Circuitos de corrente continuaCircuitos de corrente continua
Circuitos de corrente continua
Ualasse Fernando Santos Silva

Fazer os exercicios
Fazer os exerciciosFazer os exercicios
Fazer os exercicios
Paulo Miguel De Toni

Corrente Elétrica - Conteúdo vinculado ao blog http://fisicanoenem.blogs...
Corrente Elétrica - Conteúdo vinculado ao blog      http://fisicanoenem.blogs...Corrente Elétrica - Conteúdo vinculado ao blog      http://fisicanoenem.blogs...
Corrente Elétrica - Conteúdo vinculado ao blog http://fisicanoenem.blogs...
Rodrigo Penna

Equipamentos elétricos e telecomunicações 1 corrente elétrica
Equipamentos elétricos e telecomunicações   1 corrente elétricaEquipamentos elétricos e telecomunicações   1 corrente elétrica
Equipamentos elétricos e telecomunicações 1 corrente elétrica
profelder

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica
fisicaatual

Eletricidade capítulo 04
Eletricidade capítulo 04Eletricidade capítulo 04
Eletricidade capítulo 04
Antonio Tadeu Segat

Circuitos eletricos
Circuitos eletricosCircuitos eletricos
Circuitos eletricos
Prof. Sergio

Circuitos Eléctricos
Circuitos EléctricosCircuitos Eléctricos
Circuitos Eléctricos
Marta-9C

trabalho de física!
trabalho de física!trabalho de física!
trabalho de física!
Carol Moura

Corrente eletrica aula 01
Corrente eletrica aula 01Corrente eletrica aula 01
Corrente eletrica aula 01
Nivea Smalcher

07 potencia elétrica
07  potencia elétrica07  potencia elétrica
07 potencia elétrica
Bruno De Siqueira Costa

Lista de exercícios 3 ano
Lista de exercícios 3 anoLista de exercícios 3 ano
Lista de exercícios 3 ano
Taciano Santos

Eletrodinâmica
EletrodinâmicaEletrodinâmica
Eletrodinâmica
Ricardo Bonaldo

Eletrodinâmica
EletrodinâmicaEletrodinâmica
Eletrodinâmica
Aryleudo De Oliveira

Eletrodinâmica 1 aula
Eletrodinâmica 1 aulaEletrodinâmica 1 aula
Eletrodinâmica 1 aula
João Aureliano C. Silva

Fundamentos da eletricidade - Conceitos básicos
Fundamentos da eletricidade - Conceitos básicosFundamentos da eletricidade - Conceitos básicos
Fundamentos da eletricidade - Conceitos básicos
Robson Josué Molgaro

3 ano mod 01 - parte 1 - corrente elétrica
3 ano   mod 01 - parte 1 - corrente elétrica3 ano   mod 01 - parte 1 - corrente elétrica
3 ano mod 01 - parte 1 - corrente elétrica
eduardorsilva

Capitulo 4 eletrodinamica
Capitulo 4 eletrodinamicaCapitulo 4 eletrodinamica
Capitulo 4 eletrodinamica
Betine Rost


Mais procurados (20)

Corrente e resistores
Corrente e resistoresCorrente e resistores
Corrente e resistores

Eletricidade basica
Eletricidade basicaEletricidade basica
Eletricidade basica

Circuitos de corrente continua
Circuitos de corrente continuaCircuitos de corrente continua
Circuitos de corrente continua

Fazer os exercicios
Fazer os exerciciosFazer os exercicios
Fazer os exercicios

Corrente Elétrica - Conteúdo vinculado ao blog http://fisicanoenem.blogs...
Corrente Elétrica - Conteúdo vinculado ao blog      http://fisicanoenem.blogs...Corrente Elétrica - Conteúdo vinculado ao blog      http://fisicanoenem.blogs...
Corrente Elétrica - Conteúdo vinculado ao blog http://fisicanoenem.blogs...

Equipamentos elétricos e telecomunicações 1 corrente elétrica
Equipamentos elétricos e telecomunicações   1 corrente elétricaEquipamentos elétricos e telecomunicações   1 corrente elétrica
Equipamentos elétricos e telecomunicações 1 corrente elétrica

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica

Eletricidade capítulo 04
Eletricidade capítulo 04Eletricidade capítulo 04
Eletricidade capítulo 04

Circuitos eletricos
Circuitos eletricosCircuitos eletricos
Circuitos eletricos

Circuitos Eléctricos
Circuitos EléctricosCircuitos Eléctricos
Circuitos Eléctricos

trabalho de física!
trabalho de física!trabalho de física!
trabalho de física!

Corrente eletrica aula 01
Corrente eletrica aula 01Corrente eletrica aula 01
Corrente eletrica aula 01

07 potencia elétrica
07  potencia elétrica07  potencia elétrica
07 potencia elétrica

Lista de exercícios 3 ano
Lista de exercícios 3 anoLista de exercícios 3 ano
Lista de exercícios 3 ano

Eletrodinâmica
EletrodinâmicaEletrodinâmica
Eletrodinâmica

Eletrodinâmica
EletrodinâmicaEletrodinâmica
Eletrodinâmica

Eletrodinâmica 1 aula
Eletrodinâmica 1 aulaEletrodinâmica 1 aula
Eletrodinâmica 1 aula

Fundamentos da eletricidade - Conceitos básicos
Fundamentos da eletricidade - Conceitos básicosFundamentos da eletricidade - Conceitos básicos
Fundamentos da eletricidade - Conceitos básicos

3 ano mod 01 - parte 1 - corrente elétrica
3 ano   mod 01 - parte 1 - corrente elétrica3 ano   mod 01 - parte 1 - corrente elétrica
3 ano mod 01 - parte 1 - corrente elétrica

Capitulo 4 eletrodinamica
Capitulo 4 eletrodinamicaCapitulo 4 eletrodinamica
Capitulo 4 eletrodinamica


Destaque

Metodo das malhas delta estrela [modo de compatibilidade]
Metodo das malhas delta estrela [modo de compatibilidade]Metodo das malhas delta estrela [modo de compatibilidade]
Metodo das malhas delta estrela [modo de compatibilidade]
Thabatta Araújo

3 leis basicas-cir
3 leis basicas-cir3 leis basicas-cir
3 leis basicas-cir
Glauco Prezoto

cargas_sonia
cargas_soniacargas_sonia
cargas_sonia
Juninho Moscca

Electromagnetismo ev. histórica
Electromagnetismo ev. históricaElectromagnetismo ev. histórica
Electromagnetismo ev. histórica
patcarbor

Eletroeletrônica
EletroeletrônicaEletroeletrônica
Eletroeletrônica
Professor José de Assis

Aula 1 história da eletricidade
Aula 1   história da eletricidadeAula 1   história da eletricidade
Aula 1 história da eletricidade
Daniel Bonamin

CAMPO ELÉTRICO - HISTÓRIA
CAMPO ELÉTRICO - HISTÓRIACAMPO ELÉTRICO - HISTÓRIA
CAMPO ELÉTRICO - HISTÓRIA
marlenebertolini

Java MySQL - Sistema OS
Java MySQL - Sistema OSJava MySQL - Sistema OS
Java MySQL - Sistema OS
Professor José de Assis

Sistema de alimentacao
Sistema de alimentacaoSistema de alimentacao
Sistema de alimentacao
VMarochi

2.circuitos trifásicos
2.circuitos trifásicos2.circuitos trifásicos
2.circuitos trifásicos
Manu Lucena

Amplificadores operacionais
Amplificadores operacionaisAmplificadores operacionais
Amplificadores operacionais
GIGLLIARA SEGANTINI DE MENEZES

Ecm Apresentacao 2009 Sgi
Ecm   Apresentacao 2009 SgiEcm   Apresentacao 2009 Sgi
Ecm Apresentacao 2009 Sgi
Marcel Gustavo Boaventura

Força elétrica
Força elétricaForça elétrica
Força elétrica
Marco Antonio Sanches

Eletrização 2
Eletrização 2Eletrização 2
Eletrização 2
fisicaatual

Força elétrica parte 1
Força elétrica parte 1Força elétrica parte 1
Força elétrica parte 1
Paulo Victor

sistemas de injeccao diesel
sistemas de injeccao dieselsistemas de injeccao diesel
sistemas de injeccao diesel
Pedro Romeiro

Electrostática (fisica)
Electrostática (fisica)Electrostática (fisica)
Electrostática (fisica)
Alondra Martinez Tenorio

Aula 1 - Eletricidade e Eletrônica - Apresentação e introdução
Aula 1  -  Eletricidade e Eletrônica - Apresentação e introduçãoAula 1  -  Eletricidade e Eletrônica - Apresentação e introdução
Aula 1 - Eletricidade e Eletrônica - Apresentação e introdução
Guilherme Nonino Rosa

Carga elétrica e eletrização
Carga elétrica e eletrizaçãoCarga elétrica e eletrização
Carga elétrica e eletrização
Prof. JC

Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Rodrigo Penna


Destaque (20)

Metodo das malhas delta estrela [modo de compatibilidade]
Metodo das malhas delta estrela [modo de compatibilidade]Metodo das malhas delta estrela [modo de compatibilidade]
Metodo das malhas delta estrela [modo de compatibilidade]

3 leis basicas-cir
3 leis basicas-cir3 leis basicas-cir
3 leis basicas-cir

cargas_sonia
cargas_soniacargas_sonia
cargas_sonia

Electromagnetismo ev. histórica
Electromagnetismo ev. históricaElectromagnetismo ev. histórica
Electromagnetismo ev. histórica

Eletroeletrônica
EletroeletrônicaEletroeletrônica
Eletroeletrônica

Aula 1 história da eletricidade
Aula 1   história da eletricidadeAula 1   história da eletricidade
Aula 1 história da eletricidade

CAMPO ELÉTRICO - HISTÓRIA
CAMPO ELÉTRICO - HISTÓRIACAMPO ELÉTRICO - HISTÓRIA
CAMPO ELÉTRICO - HISTÓRIA

Java MySQL - Sistema OS
Java MySQL - Sistema OSJava MySQL - Sistema OS
Java MySQL - Sistema OS

Sistema de alimentacao
Sistema de alimentacaoSistema de alimentacao
Sistema de alimentacao

2.circuitos trifásicos
2.circuitos trifásicos2.circuitos trifásicos
2.circuitos trifásicos

Amplificadores operacionais
Amplificadores operacionaisAmplificadores operacionais
Amplificadores operacionais

Ecm Apresentacao 2009 Sgi
Ecm   Apresentacao 2009 SgiEcm   Apresentacao 2009 Sgi
Ecm Apresentacao 2009 Sgi

Força elétrica
Força elétricaForça elétrica
Força elétrica

Eletrização 2
Eletrização 2Eletrização 2
Eletrização 2

Força elétrica parte 1
Força elétrica parte 1Força elétrica parte 1
Força elétrica parte 1

sistemas de injeccao diesel
sistemas de injeccao dieselsistemas de injeccao diesel
sistemas de injeccao diesel

Electrostática (fisica)
Electrostática (fisica)Electrostática (fisica)
Electrostática (fisica)

Aula 1 - Eletricidade e Eletrônica - Apresentação e introdução
Aula 1  -  Eletricidade e Eletrônica - Apresentação e introduçãoAula 1  -  Eletricidade e Eletrônica - Apresentação e introdução
Aula 1 - Eletricidade e Eletrônica - Apresentação e introdução

Carga elétrica e eletrização
Carga elétrica e eletrizaçãoCarga elétrica e eletrização
Carga elétrica e eletrização

Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...


Semelhante a Aula 1 - Eletroeletrônica

Campo eletrico lei_de_gauss-fsc1075
Campo eletrico lei_de_gauss-fsc1075Campo eletrico lei_de_gauss-fsc1075
Campo eletrico lei_de_gauss-fsc1075
Hans Zimermann

Electrostatica Campo Electrico
Electrostatica Campo ElectricoElectrostatica Campo Electrico
Electrostatica Campo Electrico
Carlos Portela

Eletrostática - Carga Elétrica
Eletrostática - Carga ElétricaEletrostática - Carga Elétrica
Eletrostática - Carga Elétrica
Adna Myrella

fabio_coulomb.pdf
fabio_coulomb.pdffabio_coulomb.pdf
fabio_coulomb.pdf
Emerson Assis

f10_2_1.pptx
f10_2_1.pptxf10_2_1.pptx
f10_2_1.pptx
LuisSantos961858

Eletricidade ii unid.
Eletricidade ii unid.Eletricidade ii unid.
Eletricidade ii unid.
Rebeca Conceição da Silva Reis

Prova (1)
Prova (1)Prova (1)
Prova (1)
mannulo

1ª lei de coulomb
1ª lei de coulomb1ª lei de coulomb
1ª lei de coulomb
Fabiana Gonçalves

Fisica 3 etapa
Fisica 3 etapaFisica 3 etapa
Fisica 3 etapa
Larissa Bruneli

Eletrostática fundamentos
Eletrostática   fundamentosEletrostática   fundamentos
Eletrostática fundamentos
Marco Antonio Sanches

AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdfAULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
LEONARDFERNANDESESIL

Princípios de eletricidade estática
Princípios de eletricidade estáticaPrincípios de eletricidade estática
Princípios de eletricidade estática
Davi Oliveira

Apostila eletricidade - (ita)
Apostila   eletricidade - (ita)Apostila   eletricidade - (ita)
Apostila eletricidade - (ita)
lugu13

Física – eletricidade eletrização 00 – 2013
Física – eletricidade eletrização 00 – 2013Física – eletricidade eletrização 00 – 2013
Física – eletricidade eletrização 00 – 2013
Jakson Raphael Pereira Barbosa

slides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdfslides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdf
Emerson Assis

1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb
1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb
1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb
Karla Kelli II

Eletrização
EletrizaçãoEletrização
Eletrização
Vlamir Gama Rocha

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica
Warlle1992

Eletrostática
EletrostáticaEletrostática
Eletrostática
joaberb

Eletrostatica
EletrostaticaEletrostatica
Eletrostatica
Carol Higa


Semelhante a Aula 1 - Eletroeletrônica (20)

Campo eletrico lei_de_gauss-fsc1075
Campo eletrico lei_de_gauss-fsc1075Campo eletrico lei_de_gauss-fsc1075
Campo eletrico lei_de_gauss-fsc1075

Electrostatica Campo Electrico
Electrostatica Campo ElectricoElectrostatica Campo Electrico
Electrostatica Campo Electrico

Eletrostática - Carga Elétrica
Eletrostática - Carga ElétricaEletrostática - Carga Elétrica
Eletrostática - Carga Elétrica

fabio_coulomb.pdf
fabio_coulomb.pdffabio_coulomb.pdf
fabio_coulomb.pdf

f10_2_1.pptx
f10_2_1.pptxf10_2_1.pptx
f10_2_1.pptx

Eletricidade ii unid.
Eletricidade ii unid.Eletricidade ii unid.
Eletricidade ii unid.

Prova (1)
Prova (1)Prova (1)
Prova (1)

1ª lei de coulomb
1ª lei de coulomb1ª lei de coulomb
1ª lei de coulomb

Fisica 3 etapa
Fisica 3 etapaFisica 3 etapa
Fisica 3 etapa

Eletrostática fundamentos
Eletrostática   fundamentosEletrostática   fundamentos
Eletrostática fundamentos

AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdfAULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf

Princípios de eletricidade estática
Princípios de eletricidade estáticaPrincípios de eletricidade estática
Princípios de eletricidade estática

Apostila eletricidade - (ita)
Apostila   eletricidade - (ita)Apostila   eletricidade - (ita)
Apostila eletricidade - (ita)

Física – eletricidade eletrização 00 – 2013
Física – eletricidade eletrização 00 – 2013Física – eletricidade eletrização 00 – 2013
Física – eletricidade eletrização 00 – 2013

slides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdfslides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdf

1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb
1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb
1 lista de_exercicios_do_2_bim_do_2_ano_do_em_eletr_e_forca_de_coulomb

Eletrização
EletrizaçãoEletrização
Eletrização

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica

Eletrostática
EletrostáticaEletrostática
Eletrostática

Eletrostatica
EletrostaticaEletrostatica
Eletrostatica


Último

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
Manuais Formação

Dicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de cursoDicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de curso
Simone399395

Atividade letra da música - Espalhe Amor, Anavitória.
Atividade letra da música - Espalhe  Amor, Anavitória.Atividade letra da música - Espalhe  Amor, Anavitória.
Atividade letra da música - Espalhe Amor, Anavitória.
Mary Alvarenga

As sequências didáticas: práticas educativas
As sequências didáticas: práticas educativasAs sequências didáticas: práticas educativas
As sequências didáticas: práticas educativas
rloureiro1

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola
Professor Belinaso

Aula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sonsAula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sons
Érika Rufo

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx
TomasSousa7

2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
PatriciaZanoli

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
LuizHenriquedeAlmeid6

Vogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantilVogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantil
mamaeieby

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx
DECIOMAURINARAMOS

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia
joseanesouza36

Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.pptEstrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
livrosjovert

1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
SILVIAREGINANAZARECA

karl marx biografia resumida com suas obras e história de vida
karl marx biografia resumida com suas obras e história de vidakarl marx biografia resumida com suas obras e história de vida
karl marx biografia resumida com suas obras e história de vida
KleginaldoPaz2

000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
YeniferGarcia36

1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
LeticiaRochaCupaiol

7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx
LEANDROSPANHOL1

O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdfO Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
silvamelosilva300

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais
wagnermorais28


Último (20)

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf

Dicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de cursoDicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de curso

Atividade letra da música - Espalhe Amor, Anavitória.
Atividade letra da música - Espalhe  Amor, Anavitória.Atividade letra da música - Espalhe  Amor, Anavitória.
Atividade letra da música - Espalhe Amor, Anavitória.

As sequências didáticas: práticas educativas
As sequências didáticas: práticas educativasAs sequências didáticas: práticas educativas
As sequências didáticas: práticas educativas

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola

Aula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sonsAula 1 do livro de Ciências do aluno - sons
Aula 1 do livro de Ciências do aluno - sons

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx

2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx

Vogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantilVogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantil

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia

Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.pptEstrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.ppt

1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf
1_10_06_2024_Criança e Cultura Escrita, Ana Maria de Oliveira Galvão.pdf

karl marx biografia resumida com suas obras e história de vida
karl marx biografia resumida com suas obras e história de vidakarl marx biografia resumida com suas obras e história de vida
karl marx biografia resumida com suas obras e história de vida

000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf

1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.

7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx

O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdfO Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais


Aula 1 - Eletroeletrônica

  • 1. Eletroeletrônica Aplicada GIGLLIARA SEGANTINI DE MENEZES E N G E N H E I R A D E P R O D U Ç Ã O – U F E S T É C N I C A E M E L E T R O T É C N I C A – I F E S INSTITUTO FEDERAL ESPÍRITO SANTO Agosto de 2016
  • 3. A carga elétrica  Modelo Atômico Sabe-se que os elétrons possuem carga negativa Não é possível se identificar ao mesmo tempo a velocidade e a posição de um elétron que orbita ao redor do núcleo. Princípio da incerteza de Heinsenberg. O núcleo atômico é constituído por prótons, que possuem carga elétrica positiva, e nêutrons que possuem ambas as cargas elétricas (negativa e positiva), o que a torna neutra. Átomo
  • 4. A carga elétrica Histórico da Eletricidade Tales de Mileto Âmbar: Resina vegetal fóssil petrificada Âmbar (grego: élektron) surgiu o nome eletricidade William Gilbert Magnetita Sobre os ímãs, os corpos magnéticos e o grande imã terrestre Inseparabilidade dos polos Interação entre ímãs Campo Magnético Construção da bússola
  • 5. Bússola Mas e como ela funciona? Magnetismo da sua agulha  Magnetismo da Terra
  • 6. A carga elétrica Histórico da Eletricidade Stephen Gray Um corpo pode ficar eletrizado de outros modos, não só pelo atrito Condutores e isolantes A B corpo eletrizado
  • 7. A carga elétrica Histórico da Eletricidade Joseph Priestley um corpo eletrizado  possui carga elétrica Charles François de Cisternay du Fay Descobriu que os objetos carregados se atraíam em certas circunstâncias enquanto que em outras se repeliam, concluindo pela existência de duas espécies diferentes de eletricidade, que designou, conforme o material de referência, por vítrea, a correspondente a hoje carga positiva, e a resinosa, a forma negativa da carga elétrica. + + + + + + + + + + + + + + + + + +- - - - - - - - - - - - - - - - - - - - - - - - • Eletricidade e magnetismo eram coisa distintas • Não se sabia porque o ímã atrai o ferro nem o que eram as cargas positiva e negativa
  • 8. A carga elétrica  Histórico da Eletricidade Benjamin Franklin Para-raios Eletricidade positiva e negativa Alessandro Volta Pilha e corrente elétrica Campo elétrico Hans Christian Oersted Mostrou a relação entre efeito magnético e elétrico Indução magnética no fio
  • 10. Experiências realizadas com naves e balões mostram que as nuvens de tempestades (responsáveis pelos raios) apresentam, geralmente, cargas elétricas positivas na parte superior e negativas, na inferior. As cargas positivas estão entre 6 e 7 km de altura, enquanto que as negativas, entre 3 e 4 km. Para que uma descarga elétrica (raio) tenha início, não há necessidade de que o campo elétrico atinja a rigidez dielétrica do ar (3 MV/m), mas se aproxime dela (10 kV/m são suficientes). 0 fenômeno inicia-se com uma primeira etapa: uma descarga piloto, de pouca luminosidade, na forma de árvore invertida, da nuvem para a Terra . Ela vai ionizando o ar. Uma vez que a descarga piloto atinja o solo, tem início uma segunda etapa: a descarga principal. Ela é de grande luminosidade, dirigida da Terra para a nuvem, tem velocidade da ordem de 30 000 km/s.
  • 11. Relâmpago e trovão 0 efeito luminoso do raio é denominado relâmpago e o efeito sonoro, que resulta do forte aquecimento do ar originando sua rápida expansão, é denominado trovão. Há raios não só entre uma nuvem e a Terra, mas entre nuvens e entre as partes de uma mesma nuvem. O trovão é uma onda sonora, provocada pelo aquecimento do canal principal durante a subida da Descarga de Retorno. Ele atinge temperaturas entre 20 e 30 mil graus Celsius em apenas 10 microssegundos (0,00001 segundos). O ar aquecido se expande e gera duas ondas: a primeira é uma violenta onda de choque supersônica, com velocidade várias vezes maior que a velocidade do som no ar e que, nas proximidades do local da queda, é um som inaudível para o ouvido humano; a segunda é uma onda sonora de grande intensidade a distâncias maiores. Esta constitui o trovão audível.
  • 12. Lendas e verdades Lenda: Se não está chovendo, não caem raios. Verdade: Os raios podem chegar ao solo a até 15 km de distância do local da chuva. Lenda: Sapatos com sola de borracha ou os pneus do automóvel evitam que uma pessoa seja atingida por um raio. Verdade: Solas de borracha ou pneus não protegem contra os raios. No entanto, a carroceria metálica do carro dá uma boa proteção a quem está em seu interior, sem tocar em partes metálicas. Mesmo que um raio atinja o carro, é sempre mais seguro dentro do que fora dele. Lenda: As pessoas ficam carregadas de eletricidade quando são atingidas por um raio e não devem ser tocadas. Verdade: As vítimas de raios não "dão choque" e precisam de urgente socorro médico, especialmente, reanimação cardiorrespiratória. Lenda: Um raio nunca cai duas vezes no mesmo lugar. Verdade: Não importa qual seja o local, ele pode ser atingido, repetidas vezes, durante uma tempestade. Isso acontece até com pessoas.
  • 13. A carga elétrica Duas cargas positivas sofrem repulsão. Como o núcleo atômico existe?
  • 14. A carga elétrica p p d 𝐹 𝐸 𝐹G - 𝐹 𝐸− 𝐹G • Massa é causa da força gravitacional • Carga elétrica é a causa da força elétrica e e d 𝐹 𝐸 𝐹G - 𝐹 𝐸− 𝐹G 𝐹 𝐸 ≅ 10 36 𝐹G 𝐹 𝐸 ≫ 𝐹G
  • 15. A carga elétrica e e d 𝐹 𝐸 𝐹G - 𝐹 𝐸 − 𝐹G 𝐹 𝐸 = 𝑐𝑜𝑛𝑠𝑡𝑎𝑛𝑡𝑒 𝑑2 𝑞 𝑝+ = 𝑞 𝑒− 𝑐𝑎𝑟𝑔𝑎 𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑎 𝑑𝑜 𝑝𝑟ó𝑡𝑜𝑛 = +𝑒 𝑐𝑎𝑟𝑔𝑎 𝑒𝑙𝑒𝑚𝑒𝑛𝑡𝑎 𝑑𝑜 𝑒𝑙é𝑡𝑟𝑜𝑛 = −𝑒
  • 16. Unidade da carga elétrica Quando um corpo macroscópico fica eletrizado, ele ganha ou perde elétrons. Assim, sua carca elétrica (q) será sempre igual à carga elétrica elementar (e) multiplicada por um número inteiro. No sistema internacional de unidades, a unidade de carga é o coulomb (C). 𝑞 = 𝑒 ∙ 𝑛 𝑒 ≅ 1,602 ∙ 10−19 𝐶
  • 17. Exemplo 1 1)Um bastão de vidro, após ser atritado num pedaço de lã, ficou com carga elétrica q= +8,0nC. a) O bastão ganhou ou perdeu elétrons? B)Quantos elétrons o bastão ganhou? 𝑒 ≅ 1,602 ∙ 10−19 𝐶
  • 18. A carga elétrica Duas cargas positivas sofrem repulsão. Como o núcleo atômico existe?
  • 19. e e d 𝐹 𝐸 - 𝐹 𝐸 e e d’ 𝐹 𝐸 - 𝐹 𝐸 Força nuclear À medida que dois prótons se aproximam, as forças de repulsão elétricas ficam cada vez mais intensas. Existe outro tipo de força, além da elétrica e gravitacional, com as características: É uma força de atração Só existe quando a distância é de ≤ 10−15 m Atua sobre o nêutron e garante a estabilidade do núcleo
  • 20. Eletrização por Atrito O processo pelo qual um corpo adquire carga elétrica é conhecido como eletrização. Quando um corpo ganha elétrons dizemos que ele foi eletrizado negativamente, pois o número de elétrons no corpo é maior que o número de prótons no mesmo. E, quando um corpo perde elétrons o número de prótons é maior que o de elétrons, então, dizemos que o corpo está positivamente eletrizado.
  • 21. Eletrização por contato Considere duas esferas condutoras A e B, uma eletrizada (A) e outra neutra (B). Ao colocarmos a esfera A, positivamente carregada, em contato com a esfera B, aquela atrai parte dos elétrons de B. Assim, A continua eletrizada positivamente, mas com uma carga menor, e B, que estava neutra, fica eletrizada com carga positiva. Se o primeiro corpo estivesse carregado positivamente ele retiraria elétrons do corpo neutro, de maneira que ambos ficariam com falta de elétrons e, portanto, eletrizados positivamente. 𝑄𝑖𝑛𝑖𝑐𝑖𝑎𝑙 = 𝑄 𝑎 + 𝑄 𝑏
  • 22. Exemplo 2 2- Duas esferas metálica idênticas (mesmo diâmetro). Inicialmente a esfera A está eletrizada com carga Q, enquanto a esfera metálica B está neutra. Como as esferas são idênticas, metade da carga elétrica de A é transferida para B. A B + + + + + + + + A B + + + + + + + A + + + + + + + + B + + + + + + + Q Qa Qb 𝑄 𝑎 = 𝑄 2 𝑄 𝑏 = 𝑄 2
  • 23. Eletrização por indução Inicialmente, há a esfera A neutra e a esfera B com carga positiva. A esfera A é aproximada da esfera B. A carga positiva da esfera B atrai as cargas negativas da esfera A e repele as positivas, causando uma separação de cargas; A esfera A é conectada a terra por um condutor de forma que os elétrons da terra sobem e neutralizam as cargas positivas dessa esfera. A esfera A, agora carregada negativamente, é desligada da terra e separada da esfera.
  • 24. Choque elétrico do automóvel Nos caminhões de combustível a eletricidade estática também se manifesta, podendo acontecer grandes explosões em virtude do material altamente inflável que esses veículos utilizam. Nos caminhões que fazem o transporte de combustíveis inflamáveis, é comum existir uma corrente de metal que se arrasta pelo chão, fazendo com que as cargas elétricas que aparecem do atrito do caminhão com o ar sejam descarregadas no solo, evitando riscos de explosões. Quando em movimento, esses móveis se atritam com o ar produzindo cargas elétricas, que são perigosíssimas no momento do abastecimento deles. Sendo assim, para não correr riscos com explosões, durante o abastecimento eles são conectados a terra, como medida para descarregar as cargas elétricas existentes sobre suas superfícies.
  • 25. Lei de COULOMB A força entre duas cargas elétricas puntiformes A intensidade da força vai depender: I. do módulo das cargas elétricas (Q) II. Distância d III. Constante do meio onde se encontras as cargas (𝐾0 = vácuo) + + d 𝐹 𝐸 - 𝐹 𝐸 𝑄2𝑄1 𝐹 = 𝐾0 𝑄1 ∙ 𝑄2 𝑑2
  • 27. Cargas Distância Força Constante 𝑄1 𝑄2 d F 𝐾0 C M N 𝑁 ∙ 𝑚2 𝐶2 𝐹 = 𝐾0 𝑄1 ∙ 𝑄2 𝑑2  Unidades  Valores da constante 𝐾  Força X Distância
  • 29. Exercícios 1- Duas cargas iguais de 2.10-6C, se repelem no vácuo com uma força de 0,1N. Sabendo-se que a constante elétrica do vácuo é 9,0.109 N.m2/C2. Qual a distância entre as cargas? 2- As cargas Q1 e Q2 estão separadas pela distância (d) e se repelem com força (F). Calcule a intensidade da nova força de repulsão (F') se a distância for reduzida à metade e dobrada a carga Q1.
  • 30. Exercícios 4) Duas cargas elétrica puntiformes 𝑄1 = −3,2𝜇𝐶 e 𝑄2 = 7,0𝜇𝐶 estão no vácuo, separadas por uma distância de 6,0 cm. Determine a intensidade da força de atração entre elas. (Dado: 𝑘0 = 9 ∙ 109 𝑁 ∙ 𝑚2/𝐶2) 5) Determine o valor de duas cargas iguais distanciadas 21cm no vácuo, que se repelem com uma força de 8,1N. (Dado: 𝑘0 = 9 ∙ 109 𝑁 ∙ 𝑚2/𝐶2)
  • 31. O caso das três cargas - -- 𝑸 𝟐 𝑸 𝟏 𝑸 𝟑 𝑭 𝟑𝟐 𝑭 𝟐𝟑 𝑭 𝟏𝟐 𝑭 𝟐𝟏 𝑭 𝟑𝟏 𝑭 𝟏𝟑 • Par 𝑸 𝟏 e 𝑸 𝟐 𝐹12 = 𝐹21 = 𝐾0 𝑄1 ∙ 𝑄2 𝑑1 2 • Par 𝑸 𝟐 e 𝑸 𝟑 𝐹23 = 𝐹32 = 𝐾0 𝑄2 ∙ 𝑄3 𝑑2 2 • Par 𝑸 𝟏 e 𝑸 𝟑 → 𝐹13 = 𝐹31 = 𝐾0 𝑄1 ∙ 𝑄3 𝑑3 2 𝑑1 𝑑2 𝑑3
  • 32. Força Resultante - 𝑸 𝟏 𝑭 𝟐𝟏 𝑭 𝟑𝟏 𝑭 𝟏 FR 2= F1 2+ F2 2+2 .F1 .F2 .cosθ 𝐹1 = 𝐹31 2 + 𝐹21 2
  • 33. Exemplos 1-A força que as cargas +q e –q produzem sobre uma carga positiva situada em P pode ser representada pelo vetor:
  • 34. Exemplos 2- três objetos puntiformes com carga elétricas iguais estão localizados como mostra a figura abaixo: A intensidade da força elétrica exercida por R sobre Q é de 8X 10−15 𝑁 . Qual a intensidade da força elétrica exercida por P sobre Q? e a força resultante em Q? -- P 𝑸 - R 2d d
  • 35. Campo elétrico Cargas elétricas exercem forças entre si, de forma análoga ao que ocorre com as massas em um campo gravitacional. Este efeito de atração e repulsão, de acordo com o sinal da carga, é consequência do CAMPO ELÉTRICO Diz-se que existe um campo elétrico numa certa região do espaço, quando uma carga elétrica ali colocada, sofrer a ação de uma força elétrica.
  • 37. Campo elétrico É uma propriedade física estabelecida em todos os pontos do espaço que estão sob a influência de uma carga elétrica (carga fonte), tal que uma outra carga (carga de prova), ao ser colocada num desses pontos, fica sujeita a uma força de atração ou de repulsão, exercida pela carga fonte.
  • 38. Campo elétrico Quando uma carga de prova q é colocada em um ponto do espaço e sofre a ação de uma força F, dizemos, que, por definição, a razão entre F e q é igual ao módulo do campo elétrico E naquele ponto.
  • 39. Linhas de campo As linhas de campo é uma representação da direção e sentido do campo elétrico devido à carga elétrica ou conjunto destas. As linhas de campo (também denominada de linhas de força) de uma carga pontual positiva e negativa, estão mostradas nas figuras abaixo. O conceito de linhas de força foi introduzido pelo físico inglês M. Faraday, no século XIX, com a finalidade de representar o campo elétrico através de diagramas.
  • 40. Campo elétrico e força O vetor campo elétrico, por definição, é dado por: O vetor F, representa a força elétrica da carga principal q sobre a carga de prova .𝑞0 Cargas Força Campo 𝑞 F E C N 𝑁 𝐶  Unidades
  • 41. Mecanismo de ação do campo na carga de prova  Campo gerado por uma carga positivao sendo positiva a carga de prova q, a força elétrica terá a mesma direção e o mesmo sentido do campo elétrico. o Sendo negativa a carga de prova q, a força elétrica terá a direção do campo elétrico, mas sentido oposto a este.
  • 42. Veja bem o campo elétrico! O campo elétrico gerado em uma região do espaço depende exclusivamente da carga fonte e do meio. O campo elétrico em determinado ponto do espaço não depende da carga de prova usado no experimento. A existência de um campo elétrico em determinado ponto do espaço independe de haver ou não nesse ponto uma carga de prova. Se o campo elétrico de uma região não variar como o decurso do tempo, ele será chamado de campo eletrostático.
  • 43. Linhas de força Para indicarmos o sentido e a direção do campo elétrico, é comum usarmos uma linha imaginária denominada de linha de força. Em cada um de seus pontos, o vetor campo elétrico é tangente e tem o mesmo sentido. Por meio das linhas de força, conseguimos visualizar o campo elétrico. O conjunto de forças usadas para representar o campo elétrico damos o nome de espectro do campo. O campo elétrico de uma carga puntiforme é radial. Se for positiva o campo será de afastamento. Se for negativa, o campo será de aproximação.
  • 44. Duas cargas puntiformes Quando houver duas cargas puntiformes , gerando o mesmo campo elétrico ocorrerá uma superposição de efeitos.
  • 45. Exercício 1. (MACKENZIE-SP) Uma carga elétrica puntiforme com 4μC que é colocada em um ponto P do vácuo, fica sujeita a uma força elétrica de intensidade 1,2 N. O campo elétrico nesse ponto P tem intensidade de: Considere K=9.109N.m2/C2 Resolução E = F/q E = 1,2/4.10-6 E = 0,3 . 106 = = 3.105 N/C
  • 47. Intensidade do campo de carga puntiforme Q _ Carga fonte q _ Carga de prova colocada em um ponto P no campo gerado por Q. d _ distância do ponto P à carga fonte Q O módulo do campo elétrico em um ponto P, no qual uma carga q fica sob ação de uma força de módulo F, é obtido a partir da relação: 2 2 . d Q K q d qQ K q F E  2 d Q KE 
  • 48.  A intensidade do campo elétrico e inversamente proporcional ao quadrado da distância. A intensidade do campo elétrico não depende do valor da carga de prova q. A intensidade depende do meio que envolve a carga fonte. Intensidade do campo x distância 2 d Q KE 
  • 49. Exercício 1- Uma partícula de carga Q= 3,0 μC está em determinado ponto A do espaço. a) Qual é o módulo, direção e sentido do vetor campo elétrico gerado por essa partícula no ponto B, a 30 cm de A? R: A partícula de carga Q faz aparecer próximo a ela um campo elétrico que para cada ponto no espaço terá um valor numérico, uma direção e um sentido. A direção do vetor será a direção da reta que une a partícula e o ponto (direção radial). O sentido depende do sinal da carga. Como ele é positivo o sentido será de afastamento, ou divergente. E=3⋅105 N /C b) A que distância de A está o ponto C, cujo vetor campo elétrico vale em módulo 2,5k N/C? R: d =3,28m
  • 50. Campo elétrico gerado por diversas cargas puntiformes Se um campo elétrico for gerado por diversas cargas elétricas, então em cada um de seus pontos o campo elétrico resultante será dado pela soma vetorial dos campos parciais produzidos por cada carga isoladamente. + - 𝑸 𝟏 𝑸 𝟐 𝑬 𝟏 𝑬 𝟐 𝑑1 𝑑2 𝑬 𝑹𝒆𝒔 𝐸 𝑟𝑒𝑠 = +𝑬 𝟏 𝑬 𝟐 2 1 1 1 d Q KE  2 2 2 2 d Q KE  𝛼 𝐸𝑟𝑒𝑠 = 𝐸1 2 + 𝐸2 2 + 2 ∙ 𝐸1 ∙ 𝐸2 ∙ cos 𝛼
  • 51. Exercício + + 𝑸 𝟏 = 3,0nC 𝑸 𝟐 = 4,0 nC 3𝑐𝑚 3cm C a) Obtenha o vetor do campo resultante no ponto C b) Determine o módulo ( intensidade ) de cada campo parcial e o resultante em C R: 50K N/C
  • 52. Campo elétrico uniforme Um campo elétrico denomina-se uniforme em uma região do espaço se o vetor campo elétrico é o mesmo em todos os pontos da região (mesma direção, mesmo sentido e mesma intensidade). Nele, as linhas de força são retas paralelas igualmente orientadas e espaçadas. Pode-se demonstrar que o campo entre duas placas planas, paralelas e de espessura desprezível é uniforme.
  • 53. Potencial Elétrico Ao estudarmos o campo elétrico, abordamos principalmente seu aspecto vetorial. O campo foi tratado como um agente da força elétrica. As linhas de força são uma forma de visualizar o campo, pois nos dão uma ideia da sua direção e do seu sentido. Relembrar!! Energia potencial gravitacional se define como a capacidade de realizar trabalho em virtude de uma posição ocupada. (Joules) Energia cinética se define como a capacidade de realizar trabalho em virtude do movimento (velocidade). (Também em joules)
  • 54. Trabalho no campo elétrico uniforme No campo elétrico uniforme, a força elétrica se mantém constante, em módulo, direção e sentido, de modo que seu trabalho pode ser calculado usando-se os conceitos de Mecânica.  Se abandonarmos uma carga puntiforme > 0 num ponto A de um campo elétrico uniforme por ação exclusiva da força elétrica, ela será deslocada ao longo da linha de força. O trabalho da força elétrica é dado: O trabalho da força elétrica não depende da trajetória da partícula, mas apenas de sua posição inicial e final. 𝜏 𝐴𝐵 = 𝐹 ∙ 𝑑 𝐹 = 𝑞. 𝐸 𝜏 𝐴𝐵 = 𝑞 . 𝐸 . 𝑑 [J]
  • 55. Exercício 1- A figura abaixo mostra um triângulo retângulo ABC numa região onde existe um campo elétrico uniforme de intensidade E = 2,0 x 108 N/C. A hipotenusa AC está sobre uma linha de força. Um partícula eletrizada com carga de 10 nC é deslocada sobre as linhas AB e BC, indo de A até C. Determine o trabalho da força elétrica. Dados: AB= 3cm BC = 4 cm A B C  Calcular a distância AC  Pitágoras = 𝐻2 = 𝐶 𝑎 2 + 𝐶 𝑏 2  Jogar na fórmula de trabalho  𝜏 𝐴𝐵 = 𝑞 . 𝐸 . 𝑑
  • 56. Potencial elétrico Quando uma carga elétrica q está numa região onde existe campo elétrico, ela possui uma energia potencial. Se a colocarmos no ponto P1, sua energia potencial será Ep1; Se deslocarmos para o ponto P2 terá outra energia potencial. Potencial elétrico está relacionado a energia potencial (energia armazenada) representado pela letra V [volts] 𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎𝑙 𝑒𝑙é𝑡𝑟𝑖𝑐𝑜 = 𝑉[𝑣𝑜𝑙𝑡𝑠] = 𝐸 𝑝𝑜𝑡 𝑞 Para cada ponto do campo elétrico teremos um valor do potencial V
  • 57. DDP – Diferença de potencial Dizemos que a diferença de potencial é que promove a movimentação de cargas elétricas no espaço. Por definição, a diferença de potencial entre dois pontos é dada pela relação: A diferença de potencial (ddp) também é chamada de voltagem ou tensão. q T VV AB BA  A B + + q F  .. d  Uma carga positiva solta num campo elétrico tende a se deslocar de pontos de maior potencial para pontos de menor potencial. Uma carga negativa tenderá se mover de pontos de menor potencial para pontos de maior potencial.
  • 58. Referências Básica ANTONIO PERTENCE JR. Eletrônica analógica: amplificadores operacionais e filtros ativos - 6ª edição Complementar MIKE TOOLEY. Circuitos Eletrônicos: Fundamentos e Aplicações. Elsevier, São Paulo 2006. MARCELO WENDLING. Amplificadores Operacionais. Disponível em< netsoft.inf.br/aulas/4_EAC_Eletronica_Basica/3__Amplificador_Operacional.pdf>
