1. Ciência da Computação
1°/2013
Alunos:
Data: 08/06/2013
Professor: Miguel Juni
Disciplina: Organização de
Computadores
DISCOS RÍGIDOS
IDE, SATA e SSD

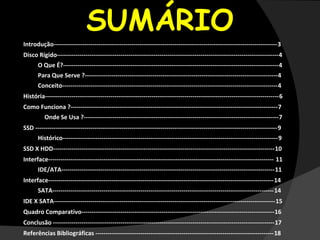

2. SUMÁRIO
Introdução-------------------------------------------------------------------------------------------------------------3
Disco Rígido------------------------------------------------------------------------------------------------------------4
O Que É?---------------------------------------------------------------------------------------------------------4
Para Que Serve ?----------------------------------------------------------------------------------------------4
Conceito---------------------------------------------------------------------------------------------------------4
História------------------------------------------------------------------------------------------------------------------6
Como Funciona ?-----------------------------------------------------------------------------------------------------7
Onde Se Usa ?-----------------------------------------------------------------------------------------------7
SSD ----------------------------------------------------------------------------------------------------------------------9
Histórico---------------------------------------------------------------------------------------------------------9
SSD X HDD------------------------------------------------------------------------------------------------------------10
Interface-------------------------------------------------------------------------------------------------------------- 11
IDE/ATA--------------------------------------------------------------------------------------------------------11
Interface--------------------------------------------------------------------------------------------------------------14
SATA------------------------------------------------------------------------------------------------------------14
IDE X SATA------------------------------------------------------------------------------------------------------------15
Quadro Comparativo----------------------------------------------------------------------------------------------16
Conclusão ------------------------------------------------------------------------------------------------------------17
Referências Bibliográficas ---------------------------------------------------------------------------------------18

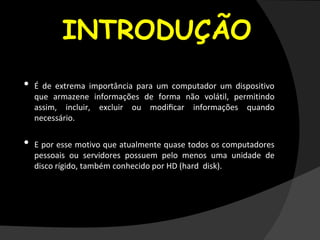

3. INTRODUÇÃO
• É de extrema importância para um computador um dispositivo
que armazene informações de forma não volátil, permitindo
assim, incluir, excluir ou modificar informações quando
necessário.
• E por esse motivo que atualmente quase todos os computadores
pessoais ou servidores possuem pelo menos uma unidade de
disco rígido, também conhecido por HD (hard disk).

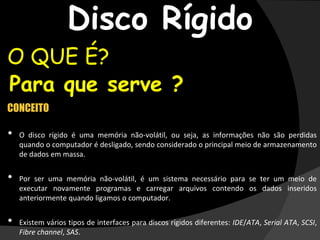

4. Disco Rígido
O QUE É?
•Para que serve ?
CONCEITO
• O disco rígido é uma memória não-volátil, ou seja, as informações não são perdidas
quando o computador é desligado, sendo considerado o principal meio de armazenamento
de dados em massa.
• Por ser uma memória não-volátil, é um sistema necessário para se ter um meio de
executar novamente programas e carregar arquivos contendo os dados inseridos
anteriormente quando ligamos o computador.
• Existem vários tipos de interfaces para discos rígidos diferentes: IDE/ATA, Serial ATA, SCSI,
Fibre channel, SAS.

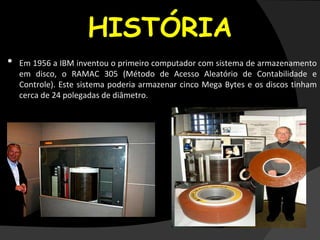

6. HISTÓRIA
• Em 1956 a IBM inventou o primeiro computador com sistema de armazenamento
em disco, o RAMAC 305 (Método de Acesso Aleatório de Contabilidade e
Controle). Este sistema poderia armazenar cinco Mega Bytes e os discos tinham
cerca de 24 polegadas de diâmetro.
Fonthttp://www.dicasparacomputador.com/historia-futuro-disco-rigido-hd-hard-disk#ixzz2VaX5IzIJ

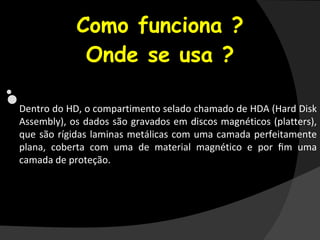

7. •
Como funciona ?
Onde se usa ?
•

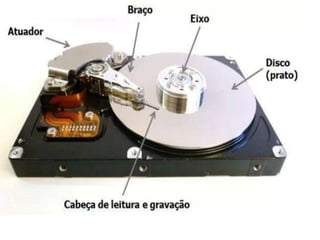

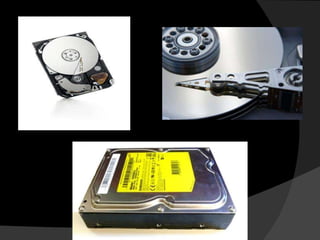

•Dentro do HD, o compartimento selado chamado de HDA (Hard Disk
Assembly), os dados são gravados em discos magnéticos (platters),
que são rígidas laminas metálicas com uma camada perfeitamente
plana, coberta com uma de material magnético e por fim uma
camada de proteção.

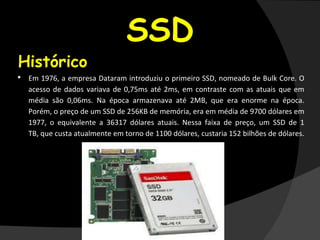

9. SSD
•Histórico
• Em 1976, a empresa Dataram introduziu o primeiro SSD, nomeado de Bulk Core. O
acesso de dados variava de 0,75ms até 2ms, em contraste com as atuais que em
média são 0,06ms. Na época armazenava até 2MB, que era enorme na época.
Porém, o preço de um SSD de 256KB de memória, era em média de 9700 dólares em
1977, o equivalente a 36317 dólares atuais. Nessa faixa de preço, um SSD de 1
TB, que custa atualmente em torno de 1100 dólares, custaria 152 bilhões de dólares.

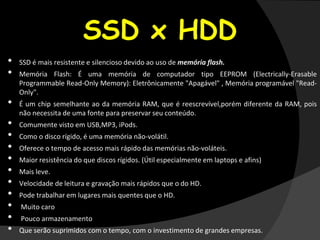

10. SSD x HDD
• SSD é mais resistente e silencioso devido ao uso de memória flash.
• Memória Flash: É uma memória de computador tipo EEPROM (Electrically-Erasable
Programmable Read-Only Memory): Eletrônicamente "Apagável" , Memória programável "Read-
Only".
• É um chip semelhante ao da memória RAM, que é reescrevível,porém diferente da RAM, pois
não necessita de uma fonte para preservar seu conteúdo.
• Comumente visto em USB,MP3, iPods.
• Como o disco rígido, é uma memória não-volátil.
• Oferece o tempo de acesso mais rápido das memórias não-voláteis.
• Maior resistência do que discos rígidos. (Útil especialmente em laptops e afins)
• Mais leve.
• Velocidade de leitura e gravação mais rápidos que o do HD.
• Pode trabalhar em lugares mais quentes que o HD.
• Muito caro
• Pouco armazenamento
• Que serão suprimidos com o tempo, com o investimento de grandes empresas.

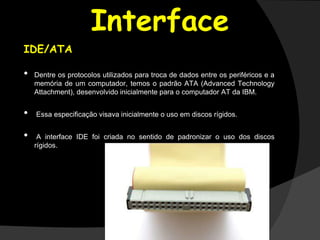

11. Interface
IDE/ATA
• Dentre os protocolos utilizados para troca de dados entre os periféricos e a
memória de um computador, temos o padrão ATA (Advanced Technology
Attachment), desenvolvido inicialmente para o computador AT da IBM.
• Essa especificação visava inicialmente o uso em discos rígidos.
• A interface IDE foi criada no sentido de padronizar o uso dos discos
rígidos.

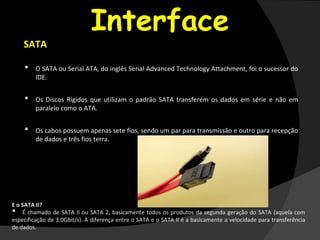

14. Interface
SATA
• O SATA ou Serial ATA, do inglês Serial Advanced Technology Attachment, foi o sucessor do
IDE.
• Os Discos Rígidos que utilizam o padrão SATA transferem os dados em série e não em
paralelo como o ATA.
• Os cabos possuem apenas sete fios, sendo um par para transmissão e outro para recepção
de dados e três fios terra.
E o SATA II?
• É chamado de SATA II ou SATA 2, basicamente todos os produtos da segunda geração do SATA (aquela com
especificação de 3.0Gbit/s). A diferença entre o SATA e o SATA II é a basicamente a velocidade para transferência
de dados.

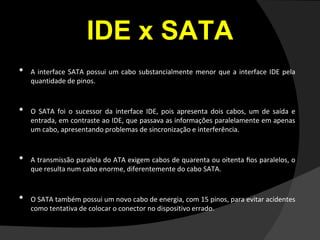

15. IDE x SATA
• A interface SATA possui um cabo substancialmente menor que a interface IDE pela
quantidade de pinos.
• O SATA foi o sucessor da interface IDE, pois apresenta dois cabos, um de saída e
entrada, em contraste ao IDE, que passava as informações paralelamente em apenas
um cabo, apresentando problemas de sincronização e interferência.

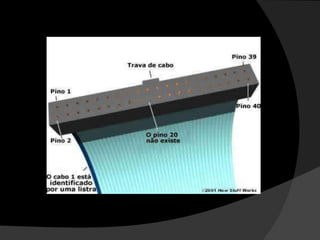

• A transmissão paralela do ATA exigem cabos de quarenta ou oitenta fios paralelos, o
que resulta num cabo enorme, diferentemente do cabo SATA.
• O SATA também possui um novo cabo de energia, com 15 pinos, para evitar acidentes
como tentativa de colocar o conector no dispositivo errado.

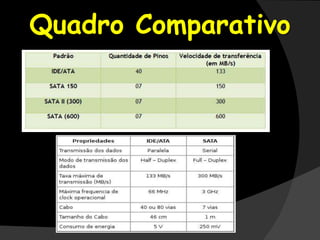

16. Quadro Comparativo

17. CONCLUSÃO
• Visto que o disco rígido é uma parte essencial do
funcionamento e eficiência do computador, as grandes
empresas de hardware continuarão com seus pesados
investimentos, e eventualmente tornarão o HD
obsoleta, viabilizando o preço do SSD, que supera o HD
em praticamente todos os quesitos.

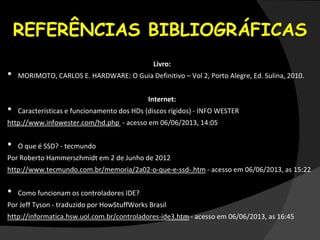

18. REFERÊNCIAS BIBLIOGRÁFICAS
Livro:
• MORIMOTO, CARLOS E. HARDWARE: O Guia Definitivo – Vol 2, Porto Alegre, Ed. Sulina, 2010.
Internet:
• Características e funcionamento dos HDs (discos rígidos) - INFO WESTER
http://www.infowester.com/hd.php - acesso em 06/06/2013, 14:05
• O que é SSD? - tecmundo
Por Roberto Hammerschmidt em 2 de Junho de 2012
http://www.tecmundo.com.br/memoria/2a02-o-que-e-ssd-.htm - acesso em 06/06/2013, as 15:22
• Como funcionam os controladores IDE?
Por Jeff Tyson - traduzido por HowStuffWorks Brasil
http://informatica.hsw.uol.com.br/controladores-ide3.htm - acesso em 06/06/2013, as 16:45

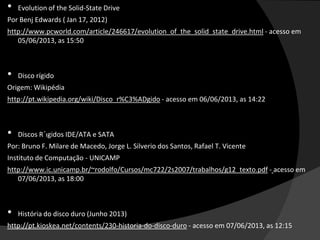

19. • Evolution of the Solid-State Drive
Por Benj Edwards ( Jan 17, 2012)
http://www.pcworld.com/article/246617/evolution_of_the_solid_state_drive.html - acesso em
05/06/2013, as 15:50
• Disco rígido
Origem: Wikipédia
http://pt.wikipedia.org/wiki/Disco_r%C3%ADgido - acesso em 06/06/2013, as 14:22
• Discos R´ıgidos IDE/ATA e SATA
Por: Bruno F. Milare de Macedo, Jorge L. Silverio dos Santos, Rafael T. Vicente
Instituto de Computação - UNICAMP
http://www.ic.unicamp.br/~rodolfo/Cursos/mc722/2s2007/trabalhos/g12_texto.pdf - acesso em
07/06/2013, as 18:00
• História do disco duro (Junho 2013)
http://pt.kioskea.net/contents/230-historia-do-disco-duro - acesso em 07/06/2013, as 12:15

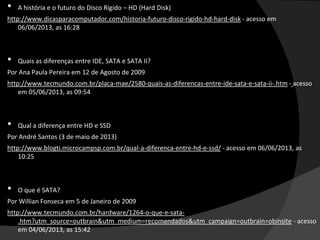

20. • A história e o futuro do Disco Rígido – HD (Hard Disk)
http://www.dicasparacomputador.com/historia-futuro-disco-rigido-hd-hard-disk - acesso em
06/06/2013, as 16:28
• Quais as diferenças entre IDE, SATA e SATA II?
Por Ana Paula Pereira em 12 de Agosto de 2009
http://www.tecmundo.com.br/placa-mae/2580-quais-as-diferencas-entre-ide-sata-e-sata-ii-.htm - acesso
em 05/06/2013, as 09:54
• Qual a diferença entre HD e SSD
Por André Santos (3 de maio de 2013)
http://www.blogti.microcampsp.com.br/qual-a-diferenca-entre-hd-e-ssd/ - acesso em 06/06/2013, as
10:25
• O que é SATA?
Por Willian Fonseca em 5 de Janeiro de 2009
http://www.tecmundo.com.br/hardware/1264-o-que-e-sata-
.htm?utm_source=outbrain&utm_medium=recomendados&utm_campaign=outbrain=obinsite - acesso
em 04/06/2013, as 15:42
