Funções de cada Componente de um
Computador - UCP

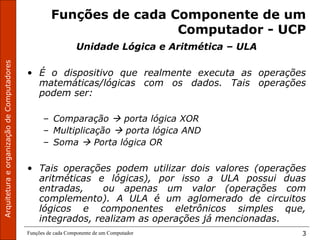

Unidade Lógica e Aritmética – ULA
• É o dispositivo que realmente executa as operações
matemáticas/lógicas com os dados. Tais operações
podem ser:
– Comparação  porta lógica XOR
– Multiplicação  porta lógica AND
– Soma  Porta lógica OR
• Tais operações podem utilizar dois valores (operações
aritméticas e lógicas), por isso a ULA possui duas
entradas, ou apenas um valor (operações com
complemento). A ULA é um aglomerado de circuitos
lógicos e componentes eletrônicos simples que,
integrados, realizam as operações já mencionadas.
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 4
Funções de cada Componente de um
Computador - UCP

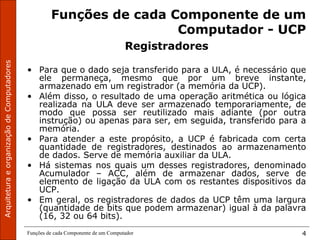

Registradores
• Para que o dado seja transferido para a ULA, é necessário que
ele permaneça, mesmo que por um breve instante,
armazenado em um registrador (a memória da UCP).
• Além disso, o resultado de uma operação aritmética ou lógica
realizada na ULA deve ser armazenado temporariamente, de
modo que possa ser reutilizado mais adiante (por outra
instrução) ou apenas para ser, em seguida, transferido para a
memória.
• Para atender a este propósito, a UCP é fabricada com certa
quantidade de registradores, destinados ao armazenamento
de dados. Serve de memória auxiliar da ULA.
• Há sistemas nos quais um desses registradores, denominado
Acumulador – ACC, além de armazenar dados, serve de
elemento de ligação da ULA com os restantes dispositivos da
UCP.
• Em geral, os registradores de dados da UCP têm uma largura
(quantidade de bits que podem armazenar) igual à da palavra
(16, 32 ou 64 bits).
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 5
Funções de cada Componente de um
Computador - UCP

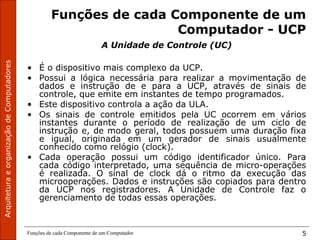

A Unidade de Controle (UC)
• É o dispositivo mais complexo da UCP.
• Possui a lógica necessária para realizar a movimentação de
dados e instrução de e para a UCP, através de sinais de
controle, que emite em instantes de tempo programados.
• Este dispositivo controla a ação da ULA.
• Os sinais de controle emitidos pela UC ocorrem em vários
instantes durante o período de realização de um ciclo de
instrução e, de modo geral, todos possuem uma duração fixa
e igual, originada em um gerador de sinais usualmente
conhecido como relógio (clock).
• Cada operação possui um código identificador único. Para
cada código interpretado, uma sequência de micro-operações
é realizada. O sinal de clock dá o ritmo da execução das
microoperações. Dados e instruções são copiados para dentro
da UCP nos registradores. A Unidade de Controle faz o
gerenciamento de todas essas operações.
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 6
Funções de cada Componente de um
Computador - UCP

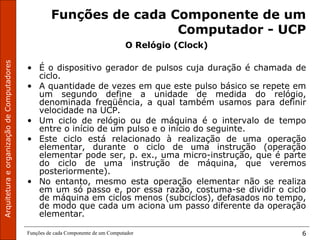

O Relógio (Clock)
• É o dispositivo gerador de pulsos cuja duração é chamada de
ciclo.
• A quantidade de vezes em que este pulso básico se repete em
um segundo define a unidade de medida do relógio,
denominada freqüência, a qual também usamos para definir
velocidade na UCP.
• Um ciclo de relógio ou de máquina é o intervalo de tempo
entre o início de um pulso e o início do seguinte.
• Este ciclo está relacionado à realização de uma operação
elementar, durante o ciclo de uma instrução (operação
elementar pode ser, p. ex., uma micro-instrução, que é parte
do ciclo de uma instrução de máquina, que veremos
posteriormente).
• No entanto, mesmo esta operação elementar não se realiza
em um só passo e, por essa razão, costuma-se dividir o ciclo
de máquina em ciclos menos (subciclos), defasados no tempo,
de modo que cada um aciona um passo diferente da operação
elementar.
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 7
Funções de cada Componente de um
Computador – Instrução de máquina

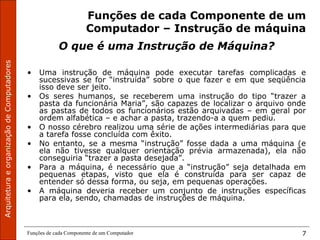

O que é uma Instrução de Máquina?
• Uma instrução de máquina pode executar tarefas complicadas e
sucessivas se for “instruída” sobre o que fazer e em que seqüência
isso deve ser jeito.
• Os seres humanos, se receberem uma instrução do tipo “trazer a
pasta da funcionária Maria”, são capazes de localizar o arquivo onde
as pastas de todos os funcionários estão arquivadas – em geral por
ordem alfabética – e achar a pasta, trazendo-a a quem pediu.
• O nosso cérebro realizou uma série de ações intermediárias para que
a tarefa fosse concluída com êxito.
• No entanto, se a mesma “instrução” fosse dada a uma máquina (e
ela não tivesse qualquer orientação prévia armazenada), ela não
conseguiria “trazer a pasta desejada”.
• Para a máquina, é necessário que a “instrução” seja detalhada em
pequenas etapas, visto que ela é construída para ser capaz de
entender só dessa forma, ou seja, em pequenas operações.
• A máquina deveria receber um conjunto de instruções específicas
para ela, sendo, chamadas de instruções de máquina.
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 8
Funções de cada Componente de um
Computador – Instrução de máquina

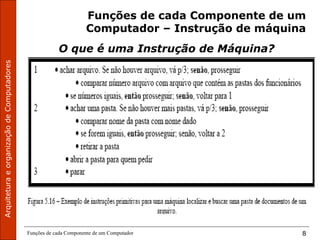

O que é uma Instrução de Máquina?
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 9
Funções de cada Componente de um
Computador – Instrução de máquina

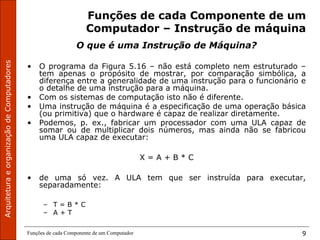

O que é uma Instrução de Máquina?
• O programa da Figura 5.16 – não está completo nem estruturado –
tem apenas o propósito de mostrar, por comparação simbólica, a
diferença entre a generalidade de uma instrução para o funcionário e
o detalhe de uma instrução para a máquina.
• Com os sistemas de computação isto não é diferente.
• Uma instrução de máquina é a especificação de uma operação básica
(ou primitiva) que o hardware é capaz de realizar diretamente.
• Podemos, p. ex., fabricar um processador com uma ULA capaz de
somar ou de multiplicar dois números, mas ainda não se fabricou
uma ULA capaz de executar:
X = A + B * C
• de uma só vez. A ULA tem que ser instruída para executar,
separadamente:
– T = B * C
– A + T
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 10
Funções de cada Componente de um
Computador – Instrução de máquina

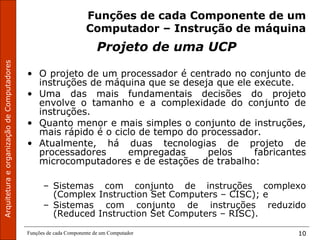

Projeto de uma UCP
• O projeto de um processador é centrado no conjunto de
instruções de máquina que se deseja que ele execute.
• Uma das mais fundamentais decisões do projeto
envolve o tamanho e a complexidade do conjunto de
instruções.
• Quanto menor e mais simples o conjunto de instruções,
mais rápido é o ciclo de tempo do processador.
• Atualmente, há duas tecnologias de projeto de
processadores empregadas pelos fabricantes
microcomputadores e de estações de trabalho:
– Sistemas com conjunto de instruções complexo
(Complex Instruction Set Computers – CISC); e
– Sistemas com conjunto de instruções reduzido
(Reduced Instruction Set Computers – RISC).
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 11
Funções de cada Componente de um
Computador – Instrução de máquina

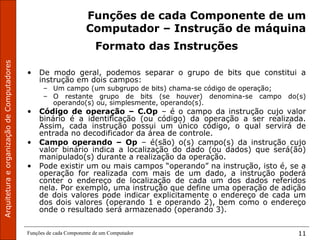

Formato das Instruções
• De modo geral, podemos separar o grupo de bits que constitui a
instrução em dois campos:
– Um campo (um subgrupo de bits) chama-se código de operação;
– O restante grupo de bits (se houver) denomina-se campo do(s)
operando(s) ou, simplesmente, operando(s).
• Código de operação – C.Op – é o campo da instrução cujo valor
binário é a identificação (ou código) da operação a ser realizada.
Assim, cada instrução possui um único código, o qual servirá de
entrada no decodificador da área de controle.
• Campo operando – Op – é(são) o(s) campo(s) da instrução cujo
valor binário indica a localização do dado (ou dados) que será(ão)
manipulado(s) durante a realização da operação.
• Pode existir um ou mais campos “operando” na instrução, isto é, se a
operação for realizada com mais de um dado, a instrução poderá
conter o endereço de localização de cada um dos dados referidos
nela. Por exemplo, uma instrução que define uma operação de adição
de dois valores pode indicar explicitamente o endereço de cada um
dos dois valores (operando 1 e operando 2), bem como o endereço
onde o resultado será armazenado (operando 3).
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 12
Funções de cada Componente de um
Computador – Instrução de máquina

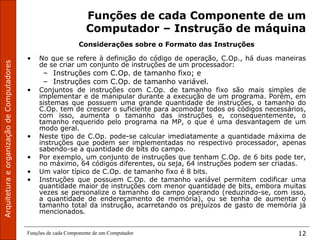

Considerações sobre o Formato das Instruções
• No que se refere à definição do código de operação, C.Op., há duas maneiras
de se criar um conjunto de instruções de um processador:
– Instruções com C.Op. de tamanho fixo; e
– Instruções com C.Op. de tamanho variável.
• Conjuntos de instruções com C.Op. de tamanho fixo são mais simples de
implementar e de manipular durante a execução de um programa. Porém, em
sistemas que possuem uma grande quantidade de instruções, o tamanho do
C.Op. tem de crescer o suficiente para acomodar todos os códigos necessários,
com isso, aumenta o tamanho das instruções e, consequentemente, o
tamanho requerido pelo programa na MP, o que é uma desvantagem de um
modo geral.
• Neste tipo de C.Op. pode-se calcular imediatamente a quantidade máxima de
instruções que podem ser implementadas no respectivo processador, apenas
sabendo-se a quantidade de bits do campo.
• Por exemplo, um conjunto de instruções que tenham C.Op. de 6 bits pode ter,
no máximo, 64 códigos diferentes, ou seja, 64 instruções podem ser criadas.
• Um valor típico de C.Op. de tamanho fixo é 8 bits.
• Instruções que possuem C.Op. de tamanho variável permitem codificar uma
quantidade maior de instruções com menor quantidade de bits, embora muitas
vezes se personalize o tamanho do campo operando (reduzindo-se, com isso,
a quantidade de endereçamento de memória), ou se tenha de aumentar o
tamanho total da instrução, acarretando os prejuízos de gasto de memória já
mencionados.
ArquiteturaeorganizaçãodeComputadores
Funções de cada Componente de um Computador 13

Mais conteúdo relacionado

Mais procurados

Aula 04 arquitetura de computadores
Aula 04   arquitetura de computadoresAula 04   arquitetura de computadores
Aula 04 arquitetura de computadores
Daniel Moura

Aula 7 microprocessador
Aula 7   microprocessadorAula 7   microprocessador
Aula 7 microprocessador
Andreson Moura

Arquitetura de-computadores
Arquitetura de-computadoresArquitetura de-computadores
Arquitetura de-computadores
Pimentel

Aula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de ComputadoresAula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de Computadores
Jorge Ávila Miranda


Mais procurados (17)

Microprocessador - Historial, Conceitos,Tipos
Microprocessador - Historial, Conceitos,TiposMicroprocessador - Historial, Conceitos,Tipos
Microprocessador - Historial, Conceitos,Tipos

Aula 04 arquitetura de computadores
Aula 04   arquitetura de computadoresAula 04   arquitetura de computadores
Aula 04 arquitetura de computadores

Hardware
Hardware Hardware
Hardware

Aula 7 microprocessador
Aula 7   microprocessadorAula 7   microprocessador
Aula 7 microprocessador

Introdução ao estudo de Arquitetura de Computadores - (baseado em Stallings, ...
Introdução ao estudo de Arquitetura de Computadores - (baseado em Stallings, ...Introdução ao estudo de Arquitetura de Computadores - (baseado em Stallings, ...
Introdução ao estudo de Arquitetura de Computadores - (baseado em Stallings, ...

Arquitetura de-computadores-apostila-avançada completa
Arquitetura de-computadores-apostila-avançada completaArquitetura de-computadores-apostila-avançada completa
Arquitetura de-computadores-apostila-avançada completa

Entrada e saida cap 05 (iii unidade)
Entrada e saida  cap 05 (iii unidade)Entrada e saida  cap 05 (iii unidade)
Entrada e saida cap 05 (iii unidade)

Aula 6 de Arquitetura de Computadores
Aula 6 de Arquitetura de ComputadoresAula 6 de Arquitetura de Computadores
Aula 6 de Arquitetura de Computadores

Máquinas Multiníveis - Nível da Microarquitetura
Máquinas Multiníveis - Nível da MicroarquiteturaMáquinas Multiníveis - Nível da Microarquitetura
Máquinas Multiníveis - Nível da Microarquitetura

Arquitetura 8
Arquitetura 8Arquitetura 8
Arquitetura 8

Módulo 5 Arquitetura de Computadores
Módulo 5 Arquitetura de ComputadoresMódulo 5 Arquitetura de Computadores
Módulo 5 Arquitetura de Computadores

Processador
ProcessadorProcessador
Processador

Aula01a_Introducao_Microcontroladores
Aula01a_Introducao_MicrocontroladoresAula01a_Introducao_Microcontroladores
Aula01a_Introducao_Microcontroladores

Arquitetura de-computadores
Arquitetura de-computadoresArquitetura de-computadores
Arquitetura de-computadores

Microarquitetura Intel Core Duo
Microarquitetura Intel Core DuoMicroarquitetura Intel Core Duo
Microarquitetura Intel Core Duo

Trabalho de Tic
Trabalho de TicTrabalho de Tic
Trabalho de Tic

Aula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de ComputadoresAula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de Computadores


Destaque (20)

Arquitetura 8 1 - 2012.2
Arquitetura 8   1 - 2012.2Arquitetura 8   1 - 2012.2
Arquitetura 8 1 - 2012.2

Arquitetura 8
Arquitetura 8Arquitetura 8
Arquitetura 8

Apostila 9 virtualização - nova
Apostila 9   virtualização - novaApostila 9   virtualização - nova
Apostila 9 virtualização - nova

Arquitetura 10
Arquitetura 10Arquitetura 10
Arquitetura 10

Arquitetura 6 1
Arquitetura 6   1Arquitetura 6   1
Arquitetura 6 1

Arquitetura 8 1
Arquitetura 8 1Arquitetura 8 1
Arquitetura 8 1

Arquitetura 7
Arquitetura 7Arquitetura 7
Arquitetura 7

Arquitetura 4
Arquitetura 4Arquitetura 4
Arquitetura 4

Arquitetura 6 exercícios
Arquitetura 6   exercíciosArquitetura 6   exercícios
Arquitetura 6 exercícios

Arquitetura 6
Arquitetura 6Arquitetura 6
Arquitetura 6

Arquitetura 3
Arquitetura 3Arquitetura 3
Arquitetura 3

Arquitetura digital works
Arquitetura   digital worksArquitetura   digital works
Arquitetura digital works

Arquitetura 4 complemento de 2
Arquitetura 4   complemento de 2Arquitetura 4   complemento de 2
Arquitetura 4 complemento de 2

Arquitetura 5
Arquitetura 5Arquitetura 5
Arquitetura 5

Arquitetura 1
Arquitetura 1Arquitetura 1
Arquitetura 1

Arquitetura 4
Arquitetura 4Arquitetura 4
Arquitetura 4

Arquitetura 2
Arquitetura 2Arquitetura 2
Arquitetura 2

Apostila 6 gerência de memória
Apostila 6   gerência de memóriaApostila 6   gerência de memória
Apostila 6 gerência de memória

Cabeamento 5 componentes do cabeamento estruturado
Cabeamento 5   componentes do cabeamento estruturadoCabeamento 5   componentes do cabeamento estruturado
Cabeamento 5 componentes do cabeamento estruturado

ICC-04 Sistemas Numéricos
ICC-04 Sistemas NuméricosICC-04 Sistemas Numéricos
ICC-04 Sistemas Numéricos


Semelhante a Arquitetura 8 3

A arquitetura básica de um computador
A arquitetura básica de um computadorA arquitetura básica de um computador
A arquitetura básica de um computador
redesinforma

parte2 fundamentos de arquitetura 1 e 2 pdf
parte2 fundamentos de arquitetura 1 e 2 pdfparte2 fundamentos de arquitetura 1 e 2 pdf
parte2 fundamentos de arquitetura 1 e 2 pdf
AriclenesKinkela

Funcionamento de um sistema de computação
Funcionamento de um sistema de computaçãoFuncionamento de um sistema de computação
Funcionamento de um sistema de computação
PAULO Moreira

Clp completa
Clp completaClp completa
Clp completa
panelada

Automação ind 6_2014
Automação ind 6_2014Automação ind 6_2014
Automação ind 6_2014
Marcio Oliani


Semelhante a Arquitetura 8 3 (20)

A arquitetura básica de um computador
A arquitetura básica de um computadorA arquitetura básica de um computador
A arquitetura básica de um computador

Hierarquia dos Processadores da Intel.pptx
Hierarquia dos Processadores da Intel.pptxHierarquia dos Processadores da Intel.pptx
Hierarquia dos Processadores da Intel.pptx

parte2 fundamentos de arquitetura 1 e 2 pdf
parte2 fundamentos de arquitetura 1 e 2 pdfparte2 fundamentos de arquitetura 1 e 2 pdf
parte2 fundamentos de arquitetura 1 e 2 pdf

cpu.pdf
cpu.pdfcpu.pdf
cpu.pdf

Funcionamento de um sistema de computação
Funcionamento de um sistema de computaçãoFuncionamento de um sistema de computação
Funcionamento de um sistema de computação

Roteiro IOC 06
Roteiro IOC 06Roteiro IOC 06
Roteiro IOC 06

ORGANIZAÇÃO E ARQUITETURA DE COMPUTADORES I
ORGANIZAÇÃO E ARQUITETURA DE COMPUTADORES IORGANIZAÇÃO E ARQUITETURA DE COMPUTADORES I
ORGANIZAÇÃO E ARQUITETURA DE COMPUTADORES I

1 história e características dos microcontroladores pic
1 história e características dos microcontroladores pic1 história e características dos microcontroladores pic
1 história e características dos microcontroladores pic

Aula05 - Arquitetura e manutanção de Computadores
Aula05 - Arquitetura e manutanção de ComputadoresAula05 - Arquitetura e manutanção de Computadores
Aula05 - Arquitetura e manutanção de Computadores

Clp completa
Clp completaClp completa
Clp completa

Trabalho sobre processadores
Trabalho sobre processadoresTrabalho sobre processadores
Trabalho sobre processadores

Automação ind 6_2014
Automação ind 6_2014Automação ind 6_2014
Automação ind 6_2014

A unidade central de processamento - o que acontece dentro do computador
A unidade central de processamento - o que acontece dentro do computadorA unidade central de processamento - o que acontece dentro do computador
A unidade central de processamento - o que acontece dentro do computador

Barramento
BarramentoBarramento
Barramento

sistemas operativos.ppt
sistemas operativos.pptsistemas operativos.ppt
sistemas operativos.ppt

Arquitetura 8 2
Arquitetura 8 2Arquitetura 8 2
Arquitetura 8 2

Aula 01b - Conceitos de Hardware e Software.pdf
Aula 01b - Conceitos de Hardware e Software.pdfAula 01b - Conceitos de Hardware e Software.pdf
Aula 01b - Conceitos de Hardware e Software.pdf

Arquitetura de Computadores: Unidade central de processamento
Arquitetura de Computadores: Unidade central de processamentoArquitetura de Computadores: Unidade central de processamento
Arquitetura de Computadores: Unidade central de processamento

Introdução a Computação - Unidade 5.pptx
Introdução a Computação - Unidade 5.pptxIntrodução a Computação - Unidade 5.pptx
Introdução a Computação - Unidade 5.pptx

Apostila cpic
Apostila cpicApostila cpic
Apostila cpic


Mais de Paulo Fonseca (15)

Apostila 8 sistema de arquivos
Apostila 8   sistema de arquivosApostila 8   sistema de arquivos
Apostila 8 sistema de arquivos

Arquitetura 6 1
Arquitetura 6 1Arquitetura 6 1
Arquitetura 6 1

Arquitetura 6
Arquitetura 6Arquitetura 6
Arquitetura 6

Arquitetura 6 exercícios
Arquitetura 6   exercíciosArquitetura 6   exercícios
Arquitetura 6 exercícios

Arquitetura 5
Arquitetura 5Arquitetura 5
Arquitetura 5

Arquitetura 2
Arquitetura 2Arquitetura 2
Arquitetura 2

Arquitetura 9
Arquitetura 9Arquitetura 9
Arquitetura 9

Apostila 5 processos e threads
Apostila 5   processos e threadsApostila 5   processos e threads
Apostila 5 processos e threads

Apostila 3 concorrência
Apostila 3   concorrênciaApostila 3   concorrência
Apostila 3 concorrência

Apostila 2 conceitos de hardware e software
Apostila 2   conceitos de hardware e softwareApostila 2   conceitos de hardware e software
Apostila 2 conceitos de hardware e software

Cabeamento 3 limitação de sinais nos meios de transmissão
Cabeamento 3   limitação de sinais nos meios de transmissãoCabeamento 3   limitação de sinais nos meios de transmissão
Cabeamento 3 limitação de sinais nos meios de transmissão

Cabeamento 2 visão geral do cabeamento estuturado
Cabeamento 2   visão geral do cabeamento estuturadoCabeamento 2   visão geral do cabeamento estuturado
Cabeamento 2 visão geral do cabeamento estuturado

Cabeamento 1 introdução - normas - categorias
Cabeamento 1   introdução - normas - categoriasCabeamento 1   introdução - normas - categorias
Cabeamento 1 introdução - normas - categorias

Cabeamento 4 meios de transmissão
Cabeamento 4   meios de transmissãoCabeamento 4   meios de transmissão
Cabeamento 4 meios de transmissão

Arquitetura 9
Arquitetura 9Arquitetura 9
Arquitetura 9


Arquitetura 8 3

  • 1. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 1 Arquitetura e Organização deArquitetura e Organização de ComputadoresComputadores Funções de cada Componente de um Computador
  • 2. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 2 Sumário • Unidade Central de Processamento
  • 3. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 3 Funções de cada Componente de um Computador - UCP Unidade Lógica e Aritmética – ULA • É o dispositivo que realmente executa as operações matemáticas/lógicas com os dados. Tais operações podem ser: – Comparação  porta lógica XOR – Multiplicação  porta lógica AND – Soma  Porta lógica OR • Tais operações podem utilizar dois valores (operações aritméticas e lógicas), por isso a ULA possui duas entradas, ou apenas um valor (operações com complemento). A ULA é um aglomerado de circuitos lógicos e componentes eletrônicos simples que, integrados, realizam as operações já mencionadas.
  • 4. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 4 Funções de cada Componente de um Computador - UCP Registradores • Para que o dado seja transferido para a ULA, é necessário que ele permaneça, mesmo que por um breve instante, armazenado em um registrador (a memória da UCP). • Além disso, o resultado de uma operação aritmética ou lógica realizada na ULA deve ser armazenado temporariamente, de modo que possa ser reutilizado mais adiante (por outra instrução) ou apenas para ser, em seguida, transferido para a memória. • Para atender a este propósito, a UCP é fabricada com certa quantidade de registradores, destinados ao armazenamento de dados. Serve de memória auxiliar da ULA. • Há sistemas nos quais um desses registradores, denominado Acumulador – ACC, além de armazenar dados, serve de elemento de ligação da ULA com os restantes dispositivos da UCP. • Em geral, os registradores de dados da UCP têm uma largura (quantidade de bits que podem armazenar) igual à da palavra (16, 32 ou 64 bits).
  • 5. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 5 Funções de cada Componente de um Computador - UCP A Unidade de Controle (UC) • É o dispositivo mais complexo da UCP. • Possui a lógica necessária para realizar a movimentação de dados e instrução de e para a UCP, através de sinais de controle, que emite em instantes de tempo programados. • Este dispositivo controla a ação da ULA. • Os sinais de controle emitidos pela UC ocorrem em vários instantes durante o período de realização de um ciclo de instrução e, de modo geral, todos possuem uma duração fixa e igual, originada em um gerador de sinais usualmente conhecido como relógio (clock). • Cada operação possui um código identificador único. Para cada código interpretado, uma sequência de micro-operações é realizada. O sinal de clock dá o ritmo da execução das microoperações. Dados e instruções são copiados para dentro da UCP nos registradores. A Unidade de Controle faz o gerenciamento de todas essas operações.
  • 6. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 6 Funções de cada Componente de um Computador - UCP O Relógio (Clock) • É o dispositivo gerador de pulsos cuja duração é chamada de ciclo. • A quantidade de vezes em que este pulso básico se repete em um segundo define a unidade de medida do relógio, denominada freqüência, a qual também usamos para definir velocidade na UCP. • Um ciclo de relógio ou de máquina é o intervalo de tempo entre o início de um pulso e o início do seguinte. • Este ciclo está relacionado à realização de uma operação elementar, durante o ciclo de uma instrução (operação elementar pode ser, p. ex., uma micro-instrução, que é parte do ciclo de uma instrução de máquina, que veremos posteriormente). • No entanto, mesmo esta operação elementar não se realiza em um só passo e, por essa razão, costuma-se dividir o ciclo de máquina em ciclos menos (subciclos), defasados no tempo, de modo que cada um aciona um passo diferente da operação elementar.
  • 7. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 7 Funções de cada Componente de um Computador – Instrução de máquina O que é uma Instrução de Máquina? • Uma instrução de máquina pode executar tarefas complicadas e sucessivas se for “instruída” sobre o que fazer e em que seqüência isso deve ser jeito. • Os seres humanos, se receberem uma instrução do tipo “trazer a pasta da funcionária Maria”, são capazes de localizar o arquivo onde as pastas de todos os funcionários estão arquivadas – em geral por ordem alfabética – e achar a pasta, trazendo-a a quem pediu. • O nosso cérebro realizou uma série de ações intermediárias para que a tarefa fosse concluída com êxito. • No entanto, se a mesma “instrução” fosse dada a uma máquina (e ela não tivesse qualquer orientação prévia armazenada), ela não conseguiria “trazer a pasta desejada”. • Para a máquina, é necessário que a “instrução” seja detalhada em pequenas etapas, visto que ela é construída para ser capaz de entender só dessa forma, ou seja, em pequenas operações. • A máquina deveria receber um conjunto de instruções específicas para ela, sendo, chamadas de instruções de máquina.
  • 8. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 8 Funções de cada Componente de um Computador – Instrução de máquina O que é uma Instrução de Máquina?
  • 9. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 9 Funções de cada Componente de um Computador – Instrução de máquina O que é uma Instrução de Máquina? • O programa da Figura 5.16 – não está completo nem estruturado – tem apenas o propósito de mostrar, por comparação simbólica, a diferença entre a generalidade de uma instrução para o funcionário e o detalhe de uma instrução para a máquina. • Com os sistemas de computação isto não é diferente. • Uma instrução de máquina é a especificação de uma operação básica (ou primitiva) que o hardware é capaz de realizar diretamente. • Podemos, p. ex., fabricar um processador com uma ULA capaz de somar ou de multiplicar dois números, mas ainda não se fabricou uma ULA capaz de executar: X = A + B * C • de uma só vez. A ULA tem que ser instruída para executar, separadamente: – T = B * C – A + T
  • 10. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 10 Funções de cada Componente de um Computador – Instrução de máquina Projeto de uma UCP • O projeto de um processador é centrado no conjunto de instruções de máquina que se deseja que ele execute. • Uma das mais fundamentais decisões do projeto envolve o tamanho e a complexidade do conjunto de instruções. • Quanto menor e mais simples o conjunto de instruções, mais rápido é o ciclo de tempo do processador. • Atualmente, há duas tecnologias de projeto de processadores empregadas pelos fabricantes microcomputadores e de estações de trabalho: – Sistemas com conjunto de instruções complexo (Complex Instruction Set Computers – CISC); e – Sistemas com conjunto de instruções reduzido (Reduced Instruction Set Computers – RISC).
  • 11. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 11 Funções de cada Componente de um Computador – Instrução de máquina Formato das Instruções • De modo geral, podemos separar o grupo de bits que constitui a instrução em dois campos: – Um campo (um subgrupo de bits) chama-se código de operação; – O restante grupo de bits (se houver) denomina-se campo do(s) operando(s) ou, simplesmente, operando(s). • Código de operação – C.Op – é o campo da instrução cujo valor binário é a identificação (ou código) da operação a ser realizada. Assim, cada instrução possui um único código, o qual servirá de entrada no decodificador da área de controle. • Campo operando – Op – é(são) o(s) campo(s) da instrução cujo valor binário indica a localização do dado (ou dados) que será(ão) manipulado(s) durante a realização da operação. • Pode existir um ou mais campos “operando” na instrução, isto é, se a operação for realizada com mais de um dado, a instrução poderá conter o endereço de localização de cada um dos dados referidos nela. Por exemplo, uma instrução que define uma operação de adição de dois valores pode indicar explicitamente o endereço de cada um dos dois valores (operando 1 e operando 2), bem como o endereço onde o resultado será armazenado (operando 3).
  • 12. ArquiteturaeorganizaçãodeComputadores Funções de cada Componente de um Computador 12 Funções de cada Componente de um Computador – Instrução de máquina Considerações sobre o Formato das Instruções • No que se refere à definição do código de operação, C.Op., há duas maneiras de se criar um conjunto de instruções de um processador: – Instruções com C.Op. de tamanho fixo; e – Instruções com C.Op. de tamanho variável. • Conjuntos de instruções com C.Op. de tamanho fixo são mais simples de implementar e de manipular durante a execução de um programa. Porém, em sistemas que possuem uma grande quantidade de instruções, o tamanho do C.Op. tem de crescer o suficiente para acomodar todos os códigos necessários, com isso, aumenta o tamanho das instruções e, consequentemente, o tamanho requerido pelo programa na MP, o que é uma desvantagem de um modo geral. • Neste tipo de C.Op. pode-se calcular imediatamente a quantidade máxima de instruções que podem ser implementadas no respectivo processador, apenas sabendo-se a quantidade de bits do campo. • Por exemplo, um conjunto de instruções que tenham C.Op. de 6 bits pode ter, no máximo, 64 códigos diferentes, ou seja, 64 instruções podem ser criadas. • Um valor típico de C.Op. de tamanho fixo é 8 bits. • Instruções que possuem C.Op. de tamanho variável permitem codificar uma quantidade maior de instruções com menor quantidade de bits, embora muitas vezes se personalize o tamanho do campo operando (reduzindo-se, com isso, a quantidade de endereçamento de memória), ou se tenha de aumentar o tamanho total da instrução, acarretando os prejuízos de gasto de memória já mencionados.
