1. INTEL CORE DUO
Microarquitectura
07/09/2015

2. Microarquitectura
• É o nível acima do nível digital tem a
função se garantir o funcionamento do
computador a nível de arquitetura de
conjunto de instruções (ISA).
• Neste nível tem se o acesso a todos os
recursos de hardware como
registadores, barramentos, ULA,
memoria.

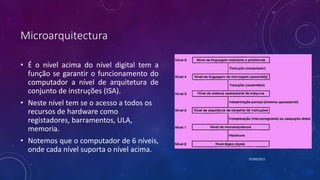

• Notemos que o computador de 6 níveis,
onde cada nível suporta o nível acima.
07/09/2015

3. Microarquitectura
• Os desenvolvimentos do micro arquitetura é benéfico, porem este deve avaliar as condições
de implementação da ISA e dos seguintes pontos:
• Área física do chip e custo
• Consumo de energia
• Complexidade da logica
• Facilidade de conexão
• Facilidade de encontrar erros
• Testabilidade
• Velocidade
• Facilidade de uso
• Confiabilidade
07/09/2015

4. Conceitos básicos em microarquitectura
• Instruction pipelining
Execução de varias instruções em paralelismo ou seja instruções executadas em simultâneo mas com
estágios de evolução diferentes.
• Ciclo de instrução
• Leitura da instrução e decodificação da mesma.
• Encontrar algum dado associado a esta que seja necessário processar a instrução
• Processamento de instrução
• Escrita dos resultados em um dispositivo de saída ou entrada.
• O ciclo de instrução é repetido continuamente ate que a máquina seja desligada
07/09/2015

5. Conceitos básicos em microarquitectura
• Memória virtual
É uma técnica que usa a memória secundária como uma cache para armazenamento secundário.
• Memoria cache
Memória de alta velocidade em relação a RAM externa, esta está dentro do processador, usada para armazenar
dados que o processador pode precisar. É implementada nas maquinas “Stored Program computer”.
• Caminho de dados
É a parte da CPU que contem a ULA suas entradas e suas saídas para determinar o fluxo de dados.
• Microinstruções
Comandos que controlam o fluxo de dados e o sequenciamento de instruções de execução em um processador,
comandos estes executados pelo sequenciador lógico e gozam da unicidade de arquitetura para arquitetura.
07/09/2015

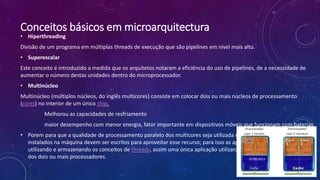

6. Conceitos básicos em microarquitectura
• Hiperthreading
Divisão de um programa em múltiplas threads de execução que são pipelines em nível mais alto.
• Superescalar
Este conceito é introduzido a medida que os arquitetos notaram a eficiência do uso de pipelines, de a necessidade de
aumentar o número destas unidades dentro do microprocessador.
• Multinúcleo
Multinúcleo (múltiplos núcleos, do inglês multicores) consiste em colocar dois ou mais núcleos de processamento
(cores) no interior de um único chip.
Melhorou as capacidades de resfriamento
maior desempenho com menor energia, fator importante em dispositivos móveis que funcionam com baterias
• Porem para que a qualidade de processamento paralelo dos multicores seja utilizada na sua totalidade os softwares
instalados na máquina devem ser escritos para aproveitar esse recurso; para isso as aplicações devem ser escritas
utilizando e armazenando os conceitos de threads, assim uma única aplicação utilizará o poder de processamentos
dos dois ou mais processadores. 07/09/2015

7. MICROARQUITECTURA INTEL CORE
CORE DUO
07/09/2015

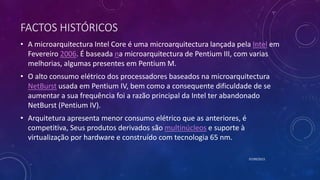

8. FACTOS HISTÓRICOS
• A microarquitectura Intel Core é uma microarquitectura lançada pela Intel em
Fevereiro 2006. É baseada na microarquitectura de Pentium III, com varias
melhorias, algumas presentes em Pentium M.
• O alto consumo elétrico dos processadores baseados na microarquitectura
NetBurst usada em Pentium IV, bem como a consequente dificuldade de se
aumentar a sua frequência foi a razão principal da Intel ter abandonado
NetBurst (Pentium IV).
• Arquitetura apresenta menor consumo elétrico que as anteriores, é
competitiva, Seus produtos derivados são multinúcleos e suporte à
virtualização por hardware e construído com tecnologia 65 nm.
07/09/2015

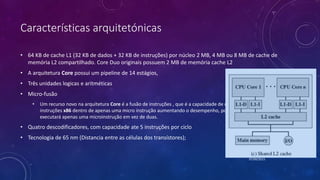

9. Características arquitetónicas
• 64 KB de cache L1 (32 KB de dados + 32 KB de instruções) por núcleo 2 MB, 4 MB ou 8 MB de cache de
memória L2 compartilhado. Core Duo originais possuem 2 MB de memória cache L2
• A arquitetura Core possui um pipeline de 14 estágios,
• Três unidades logicas e aritméticas
• Micro-fusão
• Um recurso novo na arquitetura Core é a fusão de instruções , que é a capacidade de combinar duas
instruções x86 dentro de apenas uma micro instrução aumentando o desempenho, pois o processador
executará apenas uma microinstrução em vez de duas.
• Quatro descodificadores, com capacidade ate 5 instruções por ciclo
• Tecnologia de 65 nm (Distancia entre as células dos transístores);
07/09/2015

10. Características arquitetónicas
• Soquete 775;
• Barramento externo de 800 MHz (200 MHz transferindo quatro dados por pulso de clock) ou
1.066 MHz (266 MHz transferindo quatro dados por pulso de clock)
• Tecnologia de Virtualização
• Permite o uso de máquinas virtuais nos computadores permitindo assim o uso de múltiplos
sistemas.
• Instruções SSE3 para aritmética de ponto flutuante;
• Execute Disable;
• Inteligent Power Capability;
• Tecnologia Enhanced SpeedStep.
• Tecnologia de múltiplas threads
07/09/2015

11. Características arquitetónicas
• Advanced Digital Media Boost
Outro recurso novo é um caminho de dados real de 128 bits, Assim quando uma instrução que
trabalhava dados de 128 bits era executada, ela tinha que ser quebrada em duas operações de
64 bits. A Intel chama esse novo recurso de “Advanced Digital Media Boost”.
• Advanced power gating
A arquitetura Core possui uma tecnologia de chaveamento elétrico avançado (advanced power
gating) que permite ao processador desligar unidades que não estão sendo usadas no
momento, só que isso vai mais longe, o processador pode desligar partes específicas dentro de
cada unidade do processador de modo a economizar energia para dissipar menos calor.
• Outra capacidade é ligar apenas os bits necessários usados nos barramentos internos do
processador.
07/09/2015

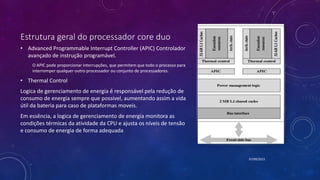

12. Estrutura geral do processador core duo
• Advanced Programmable Interrupt Controller (APIC) Controlador
avançado de instrução programável.
O APIC pode proporcionar interrupções, que permitem que todo o processo para
interromper qualquer outro processador ou conjunto de processadores.
• Thermal Control
Logica de gerenciamento de energia é responsável pela redução de
consumo de energia sempre que possível, aumentando assim a vida
útil da bateria para caso de plataformas moveis.
Em essência, a logica de gerenciamento de energia monitora as
condições térmicas da atividade da CPU e ajusta os níveis de tensão
e consumo de energia de forma adequada
07/09/2015

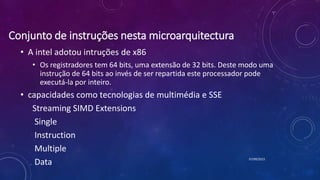

13. Conjunto de instruções nesta microarquitectura
• A intel adotou intruções de x86
• Os registradores tem 64 bits, uma extensão de 32 bits. Deste modo uma
instrução de 64 bits ao invés de ser repartida este processador pode
executá-la por inteiro.
• capacidades como tecnologias de multimédia e SSE
Streaming SIMD Extensions
Single
Instruction
Multiple
Data 07/09/2015

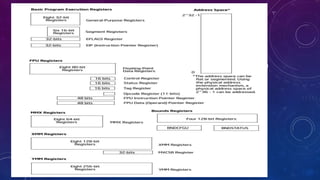

14. Propriedades básicas da arquitetura x86
• Micro-operações
Dividir a maioria das instruções em pedaços menores, são então entregues a
uma unidade de controlo para que possam ser executadas, parcialmente em
paralelo, por uma das várias unidades de execução.
• Registradores
• 8 registradores de uso geral dos quais 8 são estendidos,
• 6 registradores de segmento,
• 1 registrador de flags,
• um Apontador de Execução (Instruction Pointer)
• 16 para propósito de multimédia e aritmética de ponto flutuante SSE.
07/09/2015

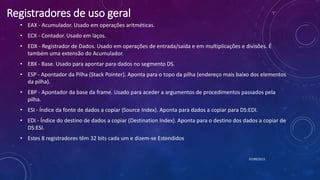

15. Registradores de uso geral
• EAX - Acumulador. Usado em operações aritméticas.
• ECX - Contador. Usado em laços.
• EDX - Registrador de Dados. Usado em operações de entrada/saída e em multiplicações e divisões. É
também uma extensão do Acumulador.
• EBX - Base. Usado para apontar para dados no segmento DS.
• ESP - Apontador da Pilha (Stack Pointer). Aponta para o topo da pilha (endereço mais baixo dos elementos
da pilha).
• EBP - Apontador da base da frame. Usado para aceder a argumentos de procedimentos passados pela
pilha.
• ESI - Índice da fonte de dados a copiar (Source Index). Aponta para dados a copiar para DS:EDI.
• EDI - Índice do destino de dados a copiar (Destination Index). Aponta para o destino dos dados a copiar de
DS:ESI.
• Estes 8 registradores têm 32 bits cada um e dizem-se Estendidos
07/09/2015

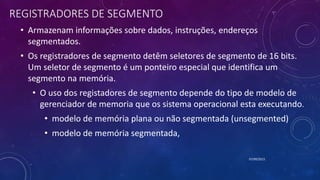

16. REGISTRADORES DE SEGMENTO
• Armazenam informações sobre dados, instruções, endereços
segmentados.
• Os registradores de segmento detêm seletores de segmento de 16 bits.
Um seletor de segmento é um ponteiro especial que identifica um
segmento na memória.
• O uso dos registadores de segmento depende do tipo de modelo de
gerenciador de memoria que os sistema operacional esta executando.
• modelo de memória plana ou não segmentada (unsegmented)
• modelo de memória segmentada,
07/09/2015

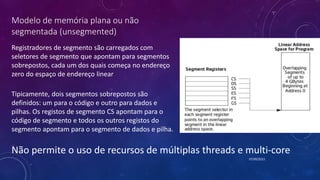

17. Modelo de memória plana ou não
segmentada (unsegmented)
Registradores de segmento são carregados com
seletores de segmento que apontam para segmentos
sobrepostos, cada um dos quais começa no endereço
zero do espaço de endereço linear
07/09/2015
Tipicamente, dois segmentos sobrepostos são
definidos: um para o código e outro para dados e
pilhas. Os registos de segmento CS apontam para o
código de segmento e todos os outros registos do
segmento apontam para o segmento de dados e pilha.
Não permite o uso de recursos de múltiplas threads e multi-core

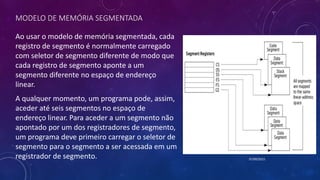

18. MODELO DE MEMÓRIA SEGMENTADA
Ao usar o modelo de memória segmentada, cada
registro de segmento é normalmente carregado
com seletor de segmento diferente de modo que
cada registro de segmento aponte a um
segmento diferente no espaço de endereço
linear.
07/09/2015
A qualquer momento, um programa pode, assim,
aceder até seis segmentos no espaço de
endereço linear. Para aceder a um segmento não
apontado por um dos registradores de segmento,
um programa deve primeiro carregar o seletor de
segmento para o segmento a ser acessada em um
registrador de segmento.

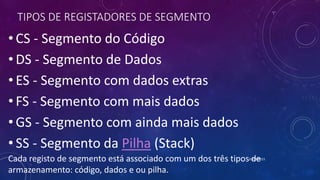

19. TIPOS DE REGISTADORES DE SEGMENTO
• CS - Segmento do Código
• DS - Segmento de Dados
• ES - Segmento com dados extras
• FS - Segmento com mais dados
• GS - Segmento com ainda mais dados
• SS - Segmento da Pilha (Stack)
07/09/2015Cada registo de segmento está associado com um dos três tipos de
armazenamento: código, dados e ou pilha.

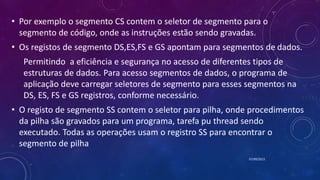

20. • Por exemplo o segmento CS contem o seletor de segmento para o
segmento de código, onde as instruções estão sendo gravadas.
• Os registos de segmento DS,ES,FS e GS apontam para segmentos de dados.
Permitindo a eficiência e segurança no acesso de diferentes tipos de
estruturas de dados. Para acesso segmentos de dados, o programa de
aplicação deve carregar seletores de segmento para esses segmentos na
DS, ES, FS e GS registros, conforme necessário.
• O registo de segmento SS contem o seletor para pilha, onde procedimentos
da pilha são gravados para um programa, tarefa pu thread sendo
executado. Todas as operações usam o registro SS para encontrar o
segmento de pilha
07/09/2015

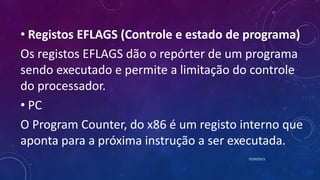

21. • Registos EFLAGS (Controle e estado de programa)
Os registos EFLAGS dão o repórter de um programa
sendo executado e permite a limitação do controle
do processador.
• PC
O Program Counter, do x86 é um registo interno que
aponta para a próxima instrução a ser executada.
07/09/2015

22. Caminho de dados
07/09/2015

23. Conjunto de instruções
• Transferência de dados
Ex: MOV move dados entre registos de propósito geral; Move dados entre
memória e registos de propósito geral ou registos de segmentos;
• Aritmética binaria
As instruções de aritmética binaria executam cálculos básicos sob inteiros
binários.
Ex: ADD, SUB,MUL, DIV, INC (Incrementa),DEC (Decrementa)
• Aritmética decimal
As instruções de aritmética decimal operam sob dados binários codificados em
decimal (BCD).
Ex: DAA Ajuste decimal depois de adição, DAS ajuste decimal depois da subtração
07/09/2015

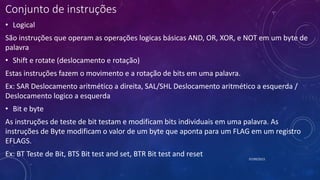

24. Conjunto de instruções
• Logical
São instruções que operam as operações logicas básicas AND, OR, XOR, e NOT em um byte de
palavra
• Shift e rotate (deslocamento e rotação)
Estas instruções fazem o movimento e a rotação de bits em uma palavra.
Ex: SAR Deslocamento aritmético a direita, SAL/SHL Deslocamento aritmético a esquerda /
Deslocamento logico a esquerda
• Bit e byte
As instruções de teste de bit testam e modificam bits individuais em uma palavra. As
instruções de Byte modificam o valor de um byte que aponta para um FLAG em um registro
EFLAGS.
Ex: BT Teste de Bit, BTS Bit test and set, BTR Bit test and reset 07/09/2015

25. Conjunto de instruções
• Controle de transferência
As instruções de transferência de instruções, dão a possibilidade de fazer saltos em
partes de código, podemos ainda fazer saltos condicionais, laços e chamadas e
retornar a controle de operações de fluxo de programa.
Ex: JMP salto, JE/JZ salto se igual a zero/salto se zero, JNE/JNZ salto se não for
igual/salto se não for zero, CALL chamada a procedimento, RET Return
• String
Esta é uma novidade que esta arquitetura traz, que são as instruções para operação
de String em bytes, permitindo que estes sejam movidos para ou da memória.
Ex: MOVS/MOVSB Move String/Move byte String, MOVS/MOVSW Move
String/Move word String.
07/09/2015

26. Conjunto de instruções
• I/O
Estas instruções movem dados entre o processador e as portas I/O e registos ou
memoria.
Ex: IN Leitura a partir de porta, OUT Leitura em porta, INS/INSB entrada de String a partir
de porta/entrada de byte de String a partir de porta.
• Entrada e saída
Estas instruções fornecem suporte a linguagem maquina para chamadas a
procedimentos em blocos de linguagem estruturadas.
Ex: ENTER entrada a procedimentos de alto nível, LEAVE saída de
procedimentos de alto nível.
07/09/2015

27. Conjunto de instruções
• Controle de Flag
Estas instruções operam nas FLAGS nos registos EFLAGS.
Ex: CLC Clear the carry flag, CLD Clear the direction flag, STD Set direction flag
• Registo de segmento
Instruções de registo de segmento permitem que segmentos de endereços sejam lidos nos
registos de segmentos.
Ex: LDS Load far pointer using DS, LES, LFS, LGS, LSS.
• Diversos
Estas instruções fornecem funções como leitura de endereços efetivos, execução de “no-
operation,” e recobrando informação de identificação de processador.
Ex; LEA Load effective address, NOP No operation, UD2 instrução não definida
• Instruções de geração de números aleatórios
Estas instruções fornecem mecanismos para geração de número aleatórios.
07/09/2015

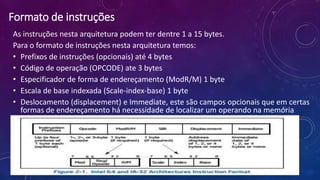

28. Formato de instruções
As instruções nesta arquitetura podem ter dentre 1 a 15 bytes.
Para o formato de instruções nesta arquitetura temos:
• Prefixos de instruções (opcionais) até 4 bytes
• Código de operação (OPCODE) ate 3 bytes
• Especificador de forma de endereçamento (ModR/M) 1 byte
• Escala de base indexada (Scale-index-base) 1 byte
• Deslocamento (displacement) e Immediate, este são campos opcionais que em certas
formas de endereçamento há necessidade de localizar um operando na memória
07/09/2015

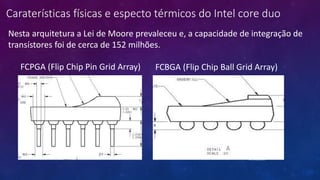

29. Caraterísticas físicas e especto térmicos do Intel core duo
FCPGA (Flip Chip Pin Grid Array) FCBGA (Flip Chip Ball Grid Array)
07/09/2015
Nesta arquitetura a Lei de Moore prevaleceu e, a capacidade de integração de
transístores foi de cerca de 152 milhões.

30. 07/09/2015
Estudar, pesquisar cultivando a ciência e a Técnica…
Obrigado Pela
Atenção

31. 07/09/2015
