O documento descreve o que é um microprocessador, sua história e tipos. Explica que um microprocessador é um circuito integrado que realiza funções de cálculo e tomada de decisão em um computador e é considerado o cérebro do computador. Também descreve a evolução dos microprocessadores desde 1970 até os dias atuais.

1. MICROPROCESSADOR
Definição
Historial
TiposPor: Henrique Mateus Chigumane

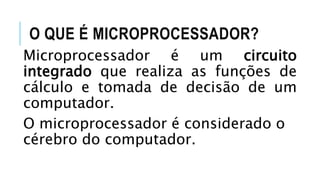

2. O QUE É MICROPROCESSADOR?
Microprocessador é um circuito
integrado que realiza as funções de
cálculo e tomada de decisão de um
computador.
O microprocessador é considerado o
cérebro do computador.

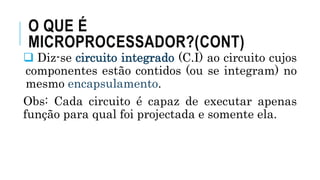

3. O QUE É
MICROPROCESSADOR?(CONT)
 Diz-se circuito integrado (C.I) ao circuito cujos
componentes estão contidos (ou se integram) no
mesmo encapsulamento.
Obs: Cada circuito é capaz de executar apenas
função para qual foi projectada e somente ela.

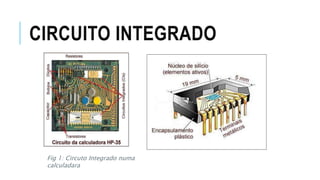

4. CIRCUITO INTEGRADO
Fig 1: Circuto Integrado numa
calculadara

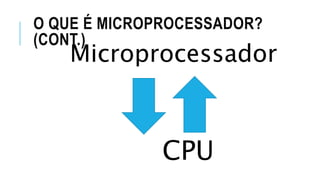

5. O QUE É MICROPROCESSADOR?
(CONT.)
Microprocessador
CPU

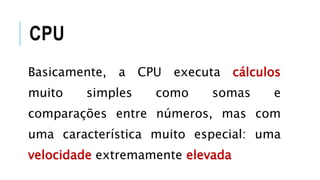

6. CPU
Basicamente, a CPU executa cálculos
muito simples como somas e
comparações entre números, mas com
uma característica muito especial: uma
velocidade extremamente elevada

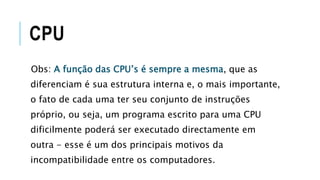

7. CPU
Obs: A função das CPU’s é sempre a mesma, que as
diferenciam é sua estrutura interna e, o mais importante,
o fato de cada uma ter seu conjunto de instruções
próprio, ou seja, um programa escrito para uma CPU
dificilmente poderá ser executado directamente em
outra - esse é um dos principais motivos da
incompatibilidade entre os computadores.

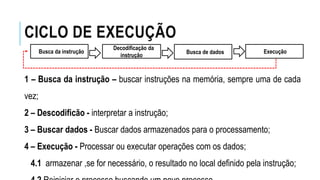

8. CICLO DE EXECUÇÃO
Busca da instrução
Decodificação da
instrução
Busca de dados Execução
1 – Busca da instrução – buscar instruções na memória, sempre uma de cada
vez;
2 – Descodificão - interpretar a instrução;
3 – Buscar dados - Buscar dados armazenados para o processamento;
4 – Execução - Processar ou executar operações com os dados;
4.1 armazenar ,se for necessário, o resultado no local definido pela instrução;

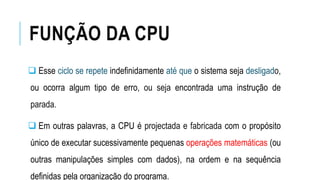

9. FUNÇÃO DA CPU
 Esse ciclo se repete indefinidamente até que o sistema seja desligado,
ou ocorra algum tipo de erro, ou seja encontrada uma instrução de
parada.
 Em outras palavras, a CPU é projectada e fabricada com o propósito
único de executar sucessivamente pequenas operações matemáticas (ou
outras manipulações simples com dados), na ordem e na sequência
definidas pela organização do programa.

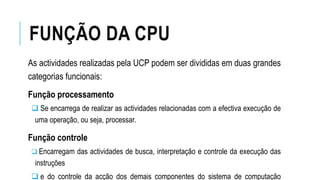

10. FUNÇÃO DA CPU
As actividades realizadas pela UCP podem ser divididas em duas grandes
categorias funcionais:
Função processamento
 Se encarrega de realizar as actividades relacionadas com a efectiva execução de
uma operação, ou seja, processar.
Função controle
 Encarregam das actividades de busca, interpretação e controle da execução das
instruções
 e do controle da acção dos demais componentes do sistema de computação

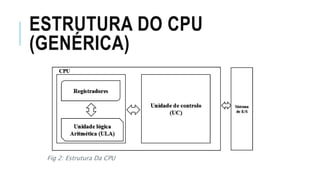

11. ESTRUTURA DO CPU
(GENÉRICA)
Fig 2: Estrutura Da CPU

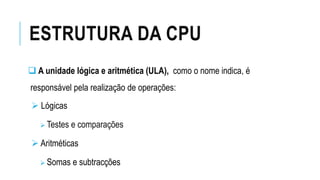

12. ESTRUTURA DA CPU
 A unidade lógica e aritmética (ULA), como o nome indica, é
responsável pela realização de operações:
 Lógicas
 Testes e comparações
 Aritméticas
 Somas e subtracções

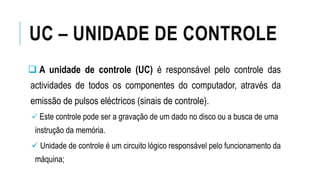

13. UC – UNIDADE DE CONTROLE
 A unidade de controle (UC) é responsável pelo controle das
actividades de todos os componentes do computador, através da
emissão de pulsos eléctricos (sinais de controle).
 Este controle pode ser a gravação de um dado no disco ou a busca de uma
instrução da memória.
 Unidade de controle é um circuito lógico responsável pelo funcionamento da
máquina;

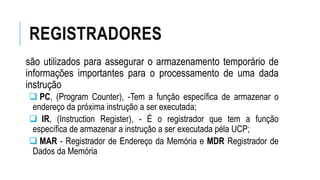

14. REGISTRADORES
são utilizados para assegurar o armazenamento temporário de
informações importantes para o processamento de uma dada
instrução
 PC, (Program Counter), -Tem a função específica de armazenar o
endereço da próxima instrução a ser executada;
 IR, (Instruction Register), - É o registrador que tem a função
específica de armazenar a instrução a ser executada péla UCP;
 MAR - Registrador de Endereço da Memória e MDR Registrador de
Dados da Memória

15. BARRAMENTO

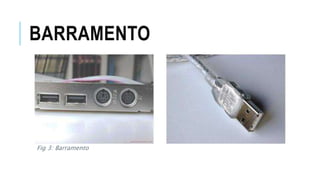

Fig 3: Barramento

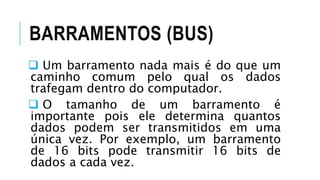

16. BARRAMENTOS (BUS)
 Um barramento nada mais é do que um
caminho comum pelo qual os dados
trafegam dentro do computador.
 O tamanho de um barramento é
importante pois ele determina quantos
dados podem ser transmitidos em uma
única vez. Por exemplo, um barramento
de 16 bits pode transmitir 16 bits de
dados a cada vez.

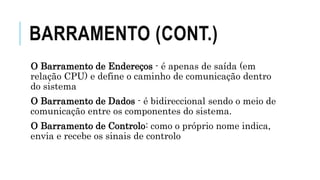

17. BARRAMENTO (CONT.)
O Barramento de Endereços - é apenas de saída (em
relação CPU) e define o caminho de comunicação dentro
do sistema
O Barramento de Dados - é bidireccional sendo o meio de
comunicação entre os componentes do sistema.
O Barramento de Controlo: como o próprio nome indica,
envia e recebe os sinais de controlo

18. BARRAMENTO

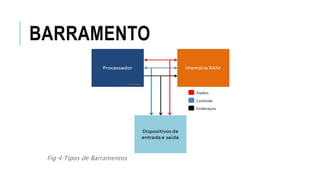

Fig 4:Tipos de Barramentos

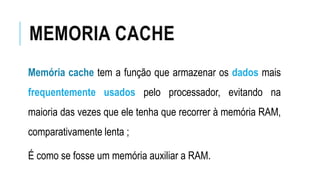

19. MEMORIA CACHE
Memória cache tem a função que armazenar os dados mais
frequentemente usados pelo processador, evitando na
maioria das vezes que ele tenha que recorrer à memória RAM,
comparativamente lenta ;
É como se fosse um memória auxiliar a RAM.

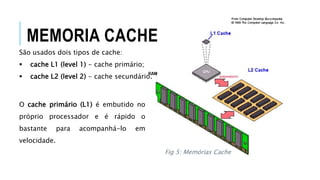

20. São usados dois tipos de cache:
 cache L1 (level 1) - cache primário;
 cache L2 (level 2) - cache secundário.
O cache primário (L1) é embutido no
próprio processador e é rápido o
bastante para acompanhá-lo em
velocidade.
Fig 5: Memórias Cache
MEMORIA CACHE

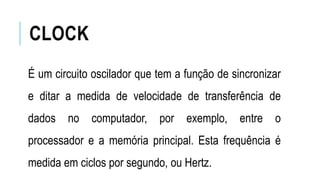

21. CLOCK
É um circuito oscilador que tem a função de sincronizar
e ditar a medida de velocidade de transferência de
dados no computador, por exemplo, entre o
processador e a memória principal. Esta frequência é
medida em ciclos por segundo, ou Hertz.

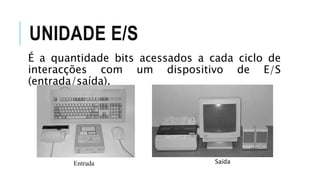

22. UNIDADE E/S
É a quantidade bits acessados a cada ciclo de
interacções com um dispositivo de E/S
(entrada/saída).
Entrada Saída

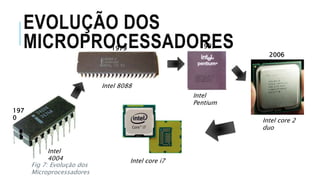

23. EVOLUÇÃO DOS
MICROPROCESSADORES
197
0
1993
Intel
4004
Intel 8088
1979
Intel
Pentium
Intel core 2
duo
2006
Intel core i7
Fig 7: Evolução dos
Microprocessadores

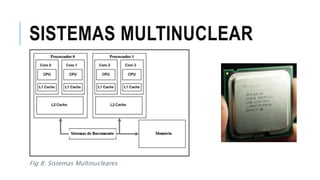

24. SISTEMAS MULTINUCLEAR
Fig 8: Sistemas Multinucleares

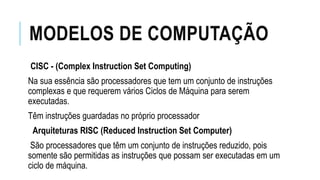

25. MODELOS DE COMPUTAÇÃO
CISC - (Complex Instruction Set Computing)
Na sua essência são processadores que tem um conjunto de instruções
complexas e que requerem vários Ciclos de Máquina para serem
executadas.
Têm instruções guardadas no próprio processador
Arquiteturas RISC (Reduced Instruction Set Computer)
São processadores que têm um conjunto de instruções reduzido, pois
somente são permitidas as instruções que possam ser executadas em um
ciclo de máquina.
