ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 1
Arquitetura e Organização deArquitetura e Organização de
ComputadoresComputadores
Conceitos de lógica digital
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 2
Sumário
• ÁLGEBRA BOOLEANA
–Regras Básicas da Álgebra
Booleana
• CIRCUITOS INTEGRADOS
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 3

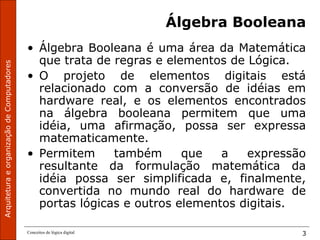

Álgebra Booleana
• Álgebra Booleana é uma área da Matemática
que trata de regras e elementos de Lógica.
• O projeto de elementos digitais está
relacionado com a conversão de idéias em
hardware real, e os elementos encontrados
na álgebra booleana permitem que uma
idéia, uma afirmação, possa ser expressa
matematicamente.
• Permitem também que a expressão
resultante da formulação matemática da
idéia possa ser simplificada e, finalmente,
convertida no mundo real do hardware de
portas lógicas e outros elementos digitais.
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 4
Álgebra Booleana

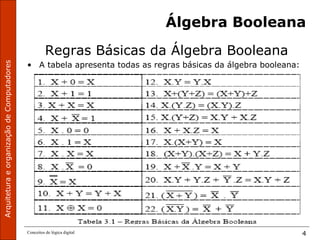

Regras Básicas da Álgebra Booleana
• A tabela apresenta todas as regras básicas da álgebra booleana:
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 5
Álgebra Booleana

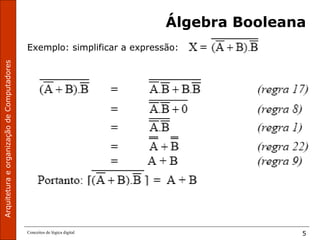

Exemplo: simplificar a expressão:
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 6
Álgebra Booleana

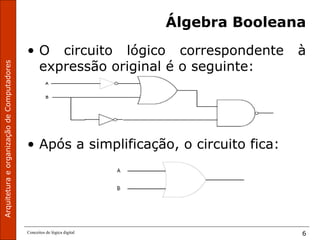

• O circuito lógico correspondente à
expressão original é o seguinte:
• Após a simplificação, o circuito fica:
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 7
Álgebra Booleana

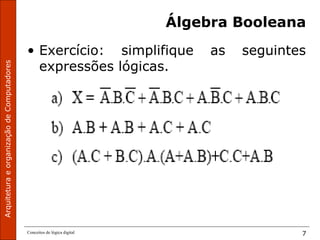

• Exercício: simplifique as seguintes
expressões lógicas.
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 8

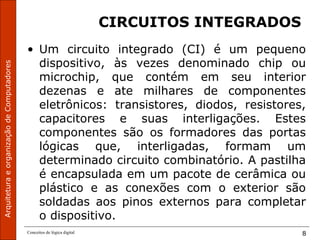

CIRCUITOS INTEGRADOS
• Um circuito integrado (CI) é um pequeno
dispositivo, às vezes denominado chip ou
microchip, que contém em seu interior
dezenas e ate milhares de componentes
eletrônicos: transistores, diodos, resistores,
capacitores e suas interligações. Estes
componentes são os formadores das portas
lógicas que, interligadas, formam um
determinado circuito combinatório. A pastilha
é encapsulada em um pacote de cerâmica ou
plástico e as conexões com o exterior são
soldadas aos pinos externos para completar
o dispositivo.
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 9
CIRCUITOS INTEGRADOS

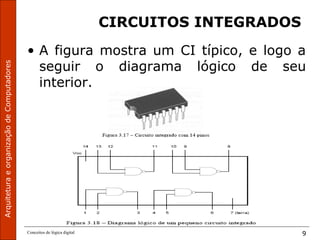

• A figura mostra um CI típico, e logo a
seguir o diagrama lógico de seu
interior.
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 10
ArquiteturaeorganizaçãodeComputadores
Conceitos de lógica digital 11
