ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 1
Arquitetura e Organização deArquitetura e Organização de
ComputadoresComputadores
Organização Interna de um
Computador
ArquiteturaeorganizaçãodeComputadores

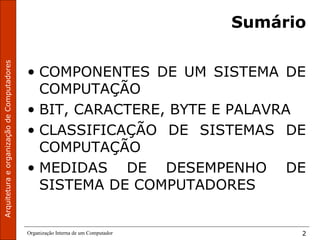

Organização Interna de um Computador 2
Sumário
• COMPONENTES DE UM SISTEMA DE
COMPUTAÇÃO
• BIT, CARACTERE, BYTE E PALAVRA
• CLASSIFICAÇÃO DE SISTEMAS DE
COMPUTAÇÃO
• MEDIDAS DE DESEMPENHO DE
SISTEMA DE COMPUTADORES
ArquiteturaeorganizaçãodeComputadores

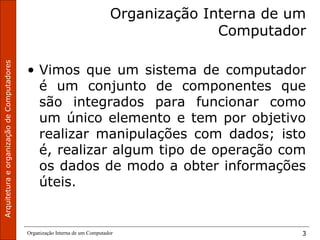

Organização Interna de um Computador 3
Organização Interna de um
Computador
• Vimos que um sistema de computador
é um conjunto de componentes que
são integrados para funcionar como
um único elemento e tem por objetivo
realizar manipulações com dados; isto
é, realizar algum tipo de operação com
os dados de modo a obter informações
úteis.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 4
Organização Interna de um
Computador
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 5
Organização Interna de um
Computador

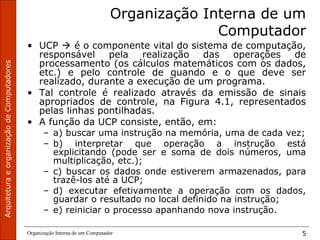

• UCP  é o componente vital do sistema de computação,
responsável pela realização das operações de
processamento (os cálculos matemáticos com os dados,
etc.) e pelo controle de quando e o que deve ser
realizado, durante a execução de um programa.
• Tal controle é realizado através da emissão de sinais
apropriados de controle, na Figura 4.1, representados
pelas linhas pontilhadas.
• A função da UCP consiste, então, em:
– a) buscar uma instrução na memória, uma de cada vez;
– b) interpretar que operação a instrução está
explicitando (pode ser e soma de dois números, uma
multiplicação, etc.);
– c) buscar os dados onde estiverem armazenados, para
trazê-los até a UCP;
– d) executar efetivamente a operação com os dados,
guardar o resultado no local definido na instrução;
– e) reiniciar o processo apanhando nova instrução.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 6
Organização Interna de um
Computador
• Memória  é o componente de um sistema de
informação cuja função é armazenar as informações
que são, foram ou serão manipuladas pelo sistema.
• Os programas e os dados são armazenados na
memória para execução imediata (memória principal)
ou para execução ou uso posterior (memória
secundária).
• Há duas únicas ações que podem ser realizadas:
1) a de guardar um elemento na memória, então
chamamos de armazenar e a operação associada a
esta ação é de escrita ou gravação (“write”); ou,
2) recuperação de um elemento da memória, ação de
recuperar, e operação de leitura (“read”).
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 7
Organização Interna de um
Computador
• Dispositivos de Entrada e Saída  serve basicamente para
permitir que o sistema de computação se comunique com o
mundo externo, realizando ainda, a interligação, a conversão
das linguagens do sistema para a linguagem do meio externo
e vice-versa.
• Os seres humanos entendem símbolos como A, b, *, ?, etc. e
o computador entende sinais elétricos que podem assumir um
valor de +3Volts para representar 1 e ou outro valor, 0 Volts
para representar 0.
• O teclado (dispositivo de ENTRADA) interliga o usuário e o
computador, por exemplo, quando pressionamos a tecla A, os
circuitos eletrônicos existentes no teclado “convertem” a
pressão mecânica em um grupo de sinais elétricos, alguns
com voltagem alta (bit 1) e outras com voltagem baixa (bit
0), que corresponde, para o computador, ao caractere A.
• Os dispositivos de SAÍDA operam de modo semelhante, porém
em sentido inverso, do computador para o mundo exterior,
convertendo os sinais elétricos em símbolos conhecidos por
nós.
ArquiteturaeorganizaçãodeComputadores

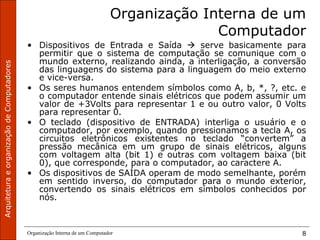

Organização Interna de um Computador 8
Organização Interna de um
Computador
• Dispositivos de Entrada e Saída  serve basicamente para
permitir que o sistema de computação se comunique com o
mundo externo, realizando ainda, a interligação, a conversão
das linguagens do sistema para a linguagem do meio externo
e vice-versa.
• Os seres humanos entendem símbolos como A, b, *, ?, etc. e
o computador entende sinais elétricos que podem assumir um
valor de +3Volts para representar 1 e ou outro valor, 0 Volts
para representar 0.
• O teclado (dispositivo de ENTRADA) interliga o usuário e o
computador, por exemplo, quando pressionamos a tecla A, os
circuitos eletrônicos existentes no teclado “convertem” a
pressão mecânica em um grupo de sinais elétricos, alguns
com voltagem alta (bit 1) e outras com voltagem baixa (bit
0), que corresponde, para o computador, ao caractere A.
• Os dispositivos de SAÍDA operam de modo semelhante, porém
em sentido inverso, do computador para o mundo exterior,
convertendo os sinais elétricos em símbolos conhecidos por
nós.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 9
BIT, CARACTERE, BYTE E
PALAVRA

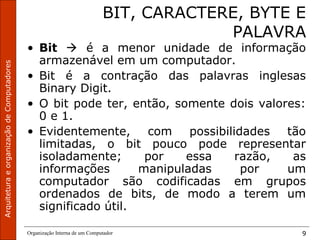

• Bit  é a menor unidade de informação
armazenável em um computador.
• Bit é a contração das palavras inglesas
Binary Digit.
• O bit pode ter, então, somente dois valores:
0 e 1.
• Evidentemente, com possibilidades tão
limitadas, o bit pouco pode representar
isoladamente; por essa razão, as
informações manipuladas por um
computador são codificadas em grupos
ordenados de bits, de modo a terem um
significado útil.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 10
BIT, CARACTERE, BYTE E
PALAVRA

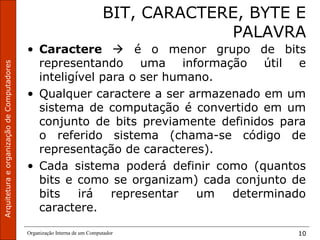

• Caractere  é o menor grupo de bits
representando uma informação útil e
inteligível para o ser humano.
• Qualquer caractere a ser armazenado em um
sistema de computação é convertido em um
conjunto de bits previamente definidos para
o referido sistema (chama-se código de
representação de caracteres).
• Cada sistema poderá definir como (quantos
bits e como se organizam) cada conjunto de
bits irá representar um determinado
caractere.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 11
BIT, CARACTERE, BYTE E
PALAVRA

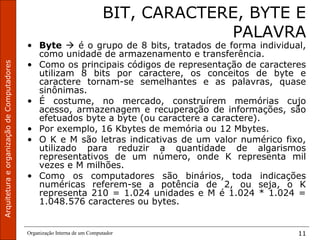

• Byte  é o grupo de 8 bits, tratados de forma individual,
como unidade de armazenamento e transferência.
• Como os principais códigos de representação de caracteres
utilizam 8 bits por caractere, os conceitos de byte e
caractere tornam-se semelhantes e as palavras, quase
sinônimas.
• É costume, no mercado, construírem memórias cujo
acesso, armazenagem e recuperação de informações, são
efetuados byte a byte (ou caractere a caractere).
• Por exemplo, 16 Kbytes de memória ou 12 Mbytes.
• O K e M são letras indicativas de um valor numérico fixo,
utilizado para reduzir a quantidade de algarismos
representativos de um número, onde K representa mil
vezes e M milhões.
• Como os computadores são binários, toda indicações
numéricas referem-se a potência de 2, ou seja, o K
representa 210 = 1.024 unidades e M é 1.024 * 1.024 =
1.048.576 caracteres ou bytes.
ArquiteturaeorganizaçãodeComputadores

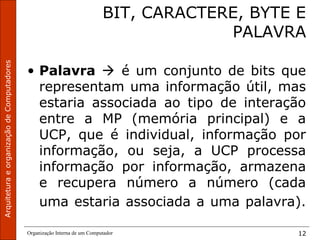

Organização Interna de um Computador 12
BIT, CARACTERE, BYTE E
PALAVRA
• Palavra  é um conjunto de bits que
representam uma informação útil, mas
estaria associada ao tipo de interação
entre a MP (memória principal) e a
UCP, que é individual, informação por
informação, ou seja, a UCP processa
informação por informação, armazena
e recupera número a número (cada
uma estaria associada a uma palavra).
ArquiteturaeorganizaçãodeComputadores

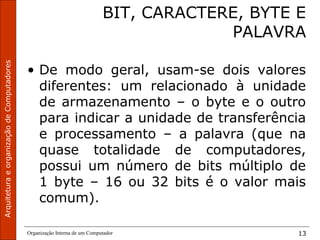

Organização Interna de um Computador 13
BIT, CARACTERE, BYTE E
PALAVRA
• De modo geral, usam-se dois valores
diferentes: um relacionado à unidade
de armazenamento – o byte e o outro
para indicar a unidade de transferência
e processamento – a palavra (que na
quase totalidade de computadores,
possui um número de bits múltiplo de
1 byte – 16 ou 32 bits é o valor mais
comum).
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 14
CLASSIFICAÇÃO DE SISTEMAS DE
COMPUTAÇÃO

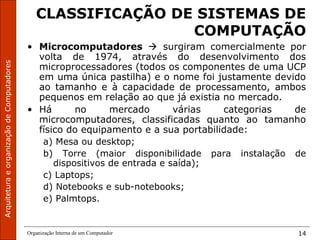

• Microcomputadores  surgiram comercialmente por
volta de 1974, através do desenvolvimento dos
microprocessadores (todos os componentes de uma UCP
em uma única pastilha) e o nome foi justamente devido
ao tamanho e à capacidade de processamento, ambos
pequenos em relação ao que já existia no mercado.
• Há no mercado várias categorias de
microcomputadores, classificadas quanto ao tamanho
físico do equipamento e a sua portabilidade:
a) Mesa ou desktop;
b) Torre (maior disponibilidade para instalação de
dispositivos de entrada e saída);
c) Laptops;
d) Notebooks e sub-notebooks;
e) Palmtops.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 15
CLASSIFICAÇÃO DE SISTEMAS DE
COMPUTAÇÃO

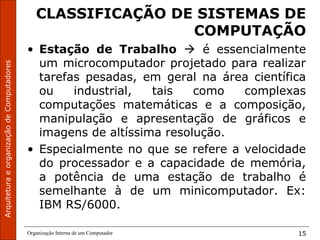

• Estação de Trabalho  é essencialmente
um microcomputador projetado para realizar
tarefas pesadas, em geral na área científica
ou industrial, tais como complexas
computações matemáticas e a composição,
manipulação e apresentação de gráficos e
imagens de altíssima resolução.
• Especialmente no que se refere a velocidade
do processador e a capacidade de memória,
a potência de uma estação de trabalho é
semelhante à de um minicomputador. Ex:
IBM RS/6000.
ArquiteturaeorganizaçãodeComputadores

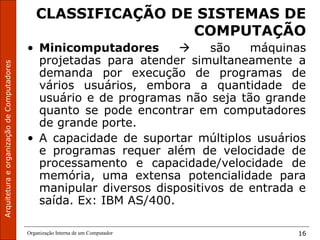

Organização Interna de um Computador 16
CLASSIFICAÇÃO DE SISTEMAS DE
COMPUTAÇÃO
• Minicomputadores  são máquinas
projetadas para atender simultaneamente a
demanda por execução de programas de
vários usuários, embora a quantidade de
usuário e de programas não seja tão grande
quanto se pode encontrar em computadores
de grande porte.
• A capacidade de suportar múltiplos usuários
e programas requer além de velocidade de
processamento e capacidade/velocidade de
memória, uma extensa potencialidade para
manipular diversos dispositivos de entrada e
saída. Ex: IBM AS/400.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 17
CLASSIFICAÇÃO DE SISTEMAS DE
COMPUTAÇÃO
• Computador de Grande Porte
(Mainframe)  são sistemas projetados
para manusear considerável volume de
dados e executar simultaneamente
programas de uma grande quantidade de
usuários.
• Essas máquinas podem interagir com
centenas de usuários em um dado instante,
como, por exemplo, um sistema de reserva
de passagens aéreas, bem como uma
contínua solicitação de processamento por
parte dos incontáveis terminais conectados
diretamente ao sistema, aos quais os
computadores têm que atender e responder
em poucos segundos. Ex: IBM 3090; Control
Data CDC 6600 e UNISYS A14.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 18
CLASSIFICAÇÃO DE SISTEMAS DE
COMPUTAÇÃO

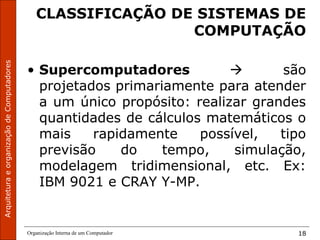

• Supercomputadores  são
projetados primariamente para atender
a um único propósito: realizar grandes
quantidades de cálculos matemáticos o
mais rapidamente possível, tipo
previsão do tempo, simulação,
modelagem tridimensional, etc. Ex:
IBM 9021 e CRAY Y-MP.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 19
MEDIDAS DE DESEMPENHO DE
SISTEMA DE COMPUTADORES
• A medida geral de desempenho de um sistema de
computador depende fundamentalmente da capacidade
e velocidade de seus diferentes componentes, da
velocidade com que estes se comunicam entre si e do
grau de compatibilidade que possa existir entre eles.
• Desempenho dos Processadores  é medido em
termos de sua velocidade de trabalho; como seu
trabalho é executar instruções, criou-se a unidade
chamada MIPS – milhões de instruções por segundo e
também a unidade MFLOPS – milhões de operações de
ponto flutuante por segundo, que é uma medida típica
de estações de trabalho e de supercomputadores, pois
estes costumam trabalhar mais com cálculos
matemáticos.
• Tempo de Acesso  é uma unidade de medida mais
apropriada, estando relacionada à velocidade de cada
componente e à do canal de interligação entre os dois
(UCP e memória).
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 20
MEDIDAS DE DESEMPENHO DE
SISTEMA DE COMPUTADORES
• Tempo de Resposta  é a medida ligada ao
desempenho global do sistema e não de um ou outro
componente. Trata-se do período de tempo gasto entre
o instante em que o usuário iniciou uma solicitação ou
interrogação e o instante em que o sistema apresentou
ao usuário a sua resposta ou atendeu à sua solicitação.
Ex: o intervalo de tempo entre a solicitação de um saldo
de conta em um terminal bancário e apresentação no
vídeo da resposta (o saldo da conta).
• Vazão (throughput)  define a quantidade de ações
ou transações que podem ser realizadas por um sistema
na unidade de tempo. Por exemplo, a quantidade de
atualizações que podem ser feitas em um sistema de
controle do estoque de uma empresa por minuto.
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 21
ArquiteturaeorganizaçãodeComputadores
Organização Interna de um Computador 22

Mais conteúdo relacionado

Mais procurados

Sistemas Informaticos
Sistemas InformaticosSistemas Informaticos
Sistemas Informaticos
guest946ee6d

Sistema informático parte i
Sistema informático parte iSistema informático parte i
Sistema informático parte i
Eurisa Silva

119178832 141.computador
119178832 141.computador119178832 141.computador
119178832 141.computador
Pelo Siro

Apostila introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626
Apostila  introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626Apostila  introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626
Apostila introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626
Sandra Dória

Introduçao à Informática
Introduçao à InformáticaIntroduçao à Informática
Introduçao à Informática
marie1961

Fichas 9º 3ª sara e cátia 1,2,3,4
Fichas 9º 3ª sara e cátia 1,2,3,4Fichas 9º 3ª sara e cátia 1,2,3,4
Fichas 9º 3ª sara e cátia 1,2,3,4
nonoano_terceira

Matéria de apoio a diciplina de Sistemas de Exploração e Aplicações Informáticas
Matéria de apoio a diciplina de Sistemas de Exploração e Aplicações InformáticasMatéria de apoio a diciplina de Sistemas de Exploração e Aplicações Informáticas
Matéria de apoio a diciplina de Sistemas de Exploração e Aplicações Informáticas
André Silva

Sistemas Informaticos
Sistemas InformaticosSistemas Informaticos
Sistemas Informaticos
guest7c93f08f


Mais procurados (15)

INTRODUÇÃO À INFORMÁTICA (material de estudo)
INTRODUÇÃO À INFORMÁTICA (material de estudo)INTRODUÇÃO À INFORMÁTICA (material de estudo)
INTRODUÇÃO À INFORMÁTICA (material de estudo)

História dos computadores + Conceitos base
História dos computadores + Conceitos baseHistória dos computadores + Conceitos base
História dos computadores + Conceitos base

Sistemas Informaticos
Sistemas InformaticosSistemas Informaticos
Sistemas Informaticos

Sistema informático parte i
Sistema informático parte iSistema informático parte i
Sistema informático parte i

119178832 141.computador
119178832 141.computador119178832 141.computador
119178832 141.computador

Apostila introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626
Apostila  introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626Apostila  introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626
Apostila introduaao_a_internet_e_inclusao_digital_witer_calc_1346740626

Introduçao à Informática
Introduçao à InformáticaIntroduçao à Informática
Introduçao à Informática

Fichas 9º 3ª sara e cátia 1,2,3,4
Fichas 9º 3ª sara e cátia 1,2,3,4Fichas 9º 3ª sara e cátia 1,2,3,4
Fichas 9º 3ª sara e cátia 1,2,3,4

Matéria de apoio a diciplina de Sistemas de Exploração e Aplicações Informáticas
Matéria de apoio a diciplina de Sistemas de Exploração e Aplicações InformáticasMatéria de apoio a diciplina de Sistemas de Exploração e Aplicações Informáticas
Matéria de apoio a diciplina de Sistemas de Exploração e Aplicações Informáticas

Ic aula 2
Ic aula 2Ic aula 2
Ic aula 2

AE Tondela TIC 7ano apresentação 1
AE Tondela TIC 7ano apresentação 1AE Tondela TIC 7ano apresentação 1
AE Tondela TIC 7ano apresentação 1

Sistemas Informaticos
Sistemas InformaticosSistemas Informaticos
Sistemas Informaticos

apostila básica informática
apostila básica informáticaapostila básica informática
apostila básica informática

Fundamentos da Informática - Componentes (Atualizado 2014)
Fundamentos da Informática - Componentes  (Atualizado 2014)Fundamentos da Informática - Componentes  (Atualizado 2014)
Fundamentos da Informática - Componentes (Atualizado 2014)

Aula04 - Informática Básica
Aula04 - Informática BásicaAula04 - Informática Básica
Aula04 - Informática Básica


Destaque (20)

Arquitetura 8 1 - 2012.2
Arquitetura 8   1 - 2012.2Arquitetura 8   1 - 2012.2
Arquitetura 8 1 - 2012.2

Arquitetura 8 1
Arquitetura 8 1Arquitetura 8 1
Arquitetura 8 1

Apostila 9 virtualização - nova
Apostila 9   virtualização - novaApostila 9   virtualização - nova
Apostila 9 virtualização - nova

Arquitetura 8 2
Arquitetura 8 2Arquitetura 8 2
Arquitetura 8 2

Arquitetura 8
Arquitetura 8Arquitetura 8
Arquitetura 8

Arquitetura 8 1
Arquitetura 8 1Arquitetura 8 1
Arquitetura 8 1

Arquitetura 6 1
Arquitetura 6   1Arquitetura 6   1
Arquitetura 6 1

Arquitetura 8 3
Arquitetura 8 3Arquitetura 8 3
Arquitetura 8 3

Arquitetura 4
Arquitetura 4Arquitetura 4
Arquitetura 4

Arquitetura 8 1 - 2012.2
Arquitetura 8   1 - 2012.2Arquitetura 8   1 - 2012.2
Arquitetura 8 1 - 2012.2

Arquitetura 10
Arquitetura 10Arquitetura 10
Arquitetura 10

Arquitetura 6 exercícios
Arquitetura 6   exercíciosArquitetura 6   exercícios
Arquitetura 6 exercícios

Arquitetura 6
Arquitetura 6Arquitetura 6
Arquitetura 6

Arquitetura 3
Arquitetura 3Arquitetura 3
Arquitetura 3

Arquitetura digital works
Arquitetura   digital worksArquitetura   digital works
Arquitetura digital works

Arquitetura 4 complemento de 2
Arquitetura 4   complemento de 2Arquitetura 4   complemento de 2
Arquitetura 4 complemento de 2

Arquitetura 5
Arquitetura 5Arquitetura 5
Arquitetura 5

Apostila 9 virtualização - nova
Apostila 9   virtualização - novaApostila 9   virtualização - nova
Apostila 9 virtualização - nova

Arquitetura 1
Arquitetura 1Arquitetura 1
Arquitetura 1

Arquitetura 4
Arquitetura 4Arquitetura 4
Arquitetura 4


Semelhante a Arquitetura 7

Resumos para Concursos - v.34 - Informática (2014)
Resumos para Concursos - v.34 - Informática (2014)Resumos para Concursos - v.34 - Informática (2014)
Resumos para Concursos - v.34 - Informática (2014)
Editora Juspodivm

Introdução a informática jessicafernandes-turma2012-polopinheiral
Introdução a informática jessicafernandes-turma2012-polopinheiralIntrodução a informática jessicafernandes-turma2012-polopinheiral
Introdução a informática jessicafernandes-turma2012-polopinheiral
Jéssica Cristina Cardoso Fernandes

1 º parte conceitos e fundamentos
1 º parte   conceitos e fundamentos 1 º parte   conceitos e fundamentos
1 º parte conceitos e fundamentos
Atila Curso Pontual


Semelhante a Arquitetura 7 (20)

Organização de Computadores - Aula 02
Organização de Computadores - Aula 02Organização de Computadores - Aula 02
Organização de Computadores - Aula 02

Resumos para Concursos - v.34 - Informática (2014)
Resumos para Concursos - v.34 - Informática (2014)Resumos para Concursos - v.34 - Informática (2014)
Resumos para Concursos - v.34 - Informática (2014)

18 113
18 11318 113
18 113

Apostila Informática
Apostila InformáticaApostila Informática
Apostila Informática

Apostila informatica-para-concurso
Apostila informatica-para-concursoApostila informatica-para-concurso
Apostila informatica-para-concurso

01 - Informatica Basica.pdf
01 - Informatica Basica.pdf01 - Informatica Basica.pdf
01 - Informatica Basica.pdf

Introdução ao Processamento de Dados - Prof: Ademir Matias
Introdução ao Processamento de Dados - Prof: Ademir MatiasIntrodução ao Processamento de Dados - Prof: Ademir Matias
Introdução ao Processamento de Dados - Prof: Ademir Matias

Introdução a informática jessicafernandes-turma2012-polopinheiral
Introdução a informática jessicafernandes-turma2012-polopinheiralIntrodução a informática jessicafernandes-turma2012-polopinheiral
Introdução a informática jessicafernandes-turma2012-polopinheiral

Introdução a Informatica Basica
Introdução a Informatica BasicaIntrodução a Informatica Basica
Introdução a Informatica Basica

1 º parte conceitos e fundamentos
1 º parte   conceitos e fundamentos 1 º parte   conceitos e fundamentos
1 º parte conceitos e fundamentos

introducao_(1).ppt
introducao_(1).pptintroducao_(1).ppt
introducao_(1).ppt

Apresentacao - Introducao Informatica.ppt
Apresentacao - Introducao Informatica.pptApresentacao - Introducao Informatica.ppt
Apresentacao - Introducao Informatica.ppt

aula 08.pdf
aula 08.pdfaula 08.pdf
aula 08.pdf

Apostila informatica para_concursos
Apostila informatica para_concursosApostila informatica para_concursos
Apostila informatica para_concursos

Aula 01 - IPD
Aula 01 - IPDAula 01 - IPD
Aula 01 - IPD

COMPUTADOR_122756.pdf
COMPUTADOR_122756.pdfCOMPUTADOR_122756.pdf
COMPUTADOR_122756.pdf

INFORMÁTICA I - MECANICA.pptx
INFORMÁTICA I - MECANICA.pptxINFORMÁTICA I - MECANICA.pptx
INFORMÁTICA I - MECANICA.pptx

O computador
O computadorO computador
O computador

Aula 01
Aula 01Aula 01
Aula 01

Repair your system
Repair your systemRepair your system
Repair your system


Mais de Paulo Fonseca

Arquitetura 6 exercícios
Arquitetura 6   exercíciosArquitetura 6   exercícios
Arquitetura 6 exercícios
Paulo Fonseca

Cabeamento 3 limitação de sinais nos meios de transmissão
Cabeamento 3   limitação de sinais nos meios de transmissãoCabeamento 3   limitação de sinais nos meios de transmissão
Cabeamento 3 limitação de sinais nos meios de transmissão
Paulo Fonseca

Cabeamento 2 visão geral do cabeamento estuturado
Cabeamento 2   visão geral do cabeamento estuturadoCabeamento 2   visão geral do cabeamento estuturado
Cabeamento 2 visão geral do cabeamento estuturado
Paulo Fonseca

Cabeamento 1 introdução - normas - categorias
Cabeamento 1   introdução - normas - categoriasCabeamento 1   introdução - normas - categorias
Cabeamento 1 introdução - normas - categorias
Paulo Fonseca

Cabeamento 4 meios de transmissão
Cabeamento 4   meios de transmissãoCabeamento 4   meios de transmissão
Cabeamento 4 meios de transmissão
Paulo Fonseca


Mais de Paulo Fonseca (19)

Apostila 8 sistema de arquivos
Apostila 8   sistema de arquivosApostila 8   sistema de arquivos
Apostila 8 sistema de arquivos

Arquitetura 8 2
Arquitetura 8 2Arquitetura 8 2
Arquitetura 8 2

Arquitetura 6 1
Arquitetura 6 1Arquitetura 6 1
Arquitetura 6 1

Arquitetura 6
Arquitetura 6Arquitetura 6
Arquitetura 6

Arquitetura 6 exercícios
Arquitetura 6   exercíciosArquitetura 6   exercícios
Arquitetura 6 exercícios

Arquitetura 5
Arquitetura 5Arquitetura 5
Arquitetura 5

Arquitetura 2
Arquitetura 2Arquitetura 2
Arquitetura 2

Arquitetura 9
Arquitetura 9Arquitetura 9
Arquitetura 9

Apostila 6 gerência de memória
Apostila 6   gerência de memóriaApostila 6   gerência de memória
Apostila 6 gerência de memória

Apostila 5 processos e threads
Apostila 5   processos e threadsApostila 5   processos e threads
Apostila 5 processos e threads

Apostila 3 concorrência
Apostila 3   concorrênciaApostila 3   concorrência
Apostila 3 concorrência

Apostila 2 conceitos de hardware e software
Apostila 2   conceitos de hardware e softwareApostila 2   conceitos de hardware e software
Apostila 2 conceitos de hardware e software

Cabeamento 5 componentes do cabeamento estruturado
Cabeamento 5   componentes do cabeamento estruturadoCabeamento 5   componentes do cabeamento estruturado
Cabeamento 5 componentes do cabeamento estruturado

Cabeamento 3 limitação de sinais nos meios de transmissão
Cabeamento 3   limitação de sinais nos meios de transmissãoCabeamento 3   limitação de sinais nos meios de transmissão
Cabeamento 3 limitação de sinais nos meios de transmissão

Cabeamento 2 visão geral do cabeamento estuturado
Cabeamento 2   visão geral do cabeamento estuturadoCabeamento 2   visão geral do cabeamento estuturado
Cabeamento 2 visão geral do cabeamento estuturado

Cabeamento 1 introdução - normas - categorias
Cabeamento 1   introdução - normas - categoriasCabeamento 1   introdução - normas - categorias
Cabeamento 1 introdução - normas - categorias

Cabeamento 4 meios de transmissão
Cabeamento 4   meios de transmissãoCabeamento 4   meios de transmissão
Cabeamento 4 meios de transmissão

Arquitetura 9
Arquitetura 9Arquitetura 9
Arquitetura 9

Arquitetura 8 3
Arquitetura 8 3Arquitetura 8 3
Arquitetura 8 3


Último

Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Dirceu Resende


Último (6)

Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...

Certificado - Data Analytics - CoderHouse.pdf
Certificado - Data Analytics - CoderHouse.pdfCertificado - Data Analytics - CoderHouse.pdf
Certificado - Data Analytics - CoderHouse.pdf

From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf
From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdfFrom_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf
From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf

Apresentação Comercial VITAL DATA 2024.pdf
Apresentação Comercial VITAL DATA 2024.pdfApresentação Comercial VITAL DATA 2024.pdf
Apresentação Comercial VITAL DATA 2024.pdf

EAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIA
EAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIAEAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIA
EAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIA

[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)
[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)
[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)


Arquitetura 7

  • 1. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 1 Arquitetura e Organização deArquitetura e Organização de ComputadoresComputadores Organização Interna de um Computador
  • 2. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 2 Sumário • COMPONENTES DE UM SISTEMA DE COMPUTAÇÃO • BIT, CARACTERE, BYTE E PALAVRA • CLASSIFICAÇÃO DE SISTEMAS DE COMPUTAÇÃO • MEDIDAS DE DESEMPENHO DE SISTEMA DE COMPUTADORES
  • 3. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 3 Organização Interna de um Computador • Vimos que um sistema de computador é um conjunto de componentes que são integrados para funcionar como um único elemento e tem por objetivo realizar manipulações com dados; isto é, realizar algum tipo de operação com os dados de modo a obter informações úteis.
  • 4. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 4 Organização Interna de um Computador
  • 5. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 5 Organização Interna de um Computador • UCP  é o componente vital do sistema de computação, responsável pela realização das operações de processamento (os cálculos matemáticos com os dados, etc.) e pelo controle de quando e o que deve ser realizado, durante a execução de um programa. • Tal controle é realizado através da emissão de sinais apropriados de controle, na Figura 4.1, representados pelas linhas pontilhadas. • A função da UCP consiste, então, em: – a) buscar uma instrução na memória, uma de cada vez; – b) interpretar que operação a instrução está explicitando (pode ser e soma de dois números, uma multiplicação, etc.); – c) buscar os dados onde estiverem armazenados, para trazê-los até a UCP; – d) executar efetivamente a operação com os dados, guardar o resultado no local definido na instrução; – e) reiniciar o processo apanhando nova instrução.
  • 6. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 6 Organização Interna de um Computador • Memória  é o componente de um sistema de informação cuja função é armazenar as informações que são, foram ou serão manipuladas pelo sistema. • Os programas e os dados são armazenados na memória para execução imediata (memória principal) ou para execução ou uso posterior (memória secundária). • Há duas únicas ações que podem ser realizadas: 1) a de guardar um elemento na memória, então chamamos de armazenar e a operação associada a esta ação é de escrita ou gravação (“write”); ou, 2) recuperação de um elemento da memória, ação de recuperar, e operação de leitura (“read”).
  • 7. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 7 Organização Interna de um Computador • Dispositivos de Entrada e Saída  serve basicamente para permitir que o sistema de computação se comunique com o mundo externo, realizando ainda, a interligação, a conversão das linguagens do sistema para a linguagem do meio externo e vice-versa. • Os seres humanos entendem símbolos como A, b, *, ?, etc. e o computador entende sinais elétricos que podem assumir um valor de +3Volts para representar 1 e ou outro valor, 0 Volts para representar 0. • O teclado (dispositivo de ENTRADA) interliga o usuário e o computador, por exemplo, quando pressionamos a tecla A, os circuitos eletrônicos existentes no teclado “convertem” a pressão mecânica em um grupo de sinais elétricos, alguns com voltagem alta (bit 1) e outras com voltagem baixa (bit 0), que corresponde, para o computador, ao caractere A. • Os dispositivos de SAÍDA operam de modo semelhante, porém em sentido inverso, do computador para o mundo exterior, convertendo os sinais elétricos em símbolos conhecidos por nós.
  • 8. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 8 Organização Interna de um Computador • Dispositivos de Entrada e Saída  serve basicamente para permitir que o sistema de computação se comunique com o mundo externo, realizando ainda, a interligação, a conversão das linguagens do sistema para a linguagem do meio externo e vice-versa. • Os seres humanos entendem símbolos como A, b, *, ?, etc. e o computador entende sinais elétricos que podem assumir um valor de +3Volts para representar 1 e ou outro valor, 0 Volts para representar 0. • O teclado (dispositivo de ENTRADA) interliga o usuário e o computador, por exemplo, quando pressionamos a tecla A, os circuitos eletrônicos existentes no teclado “convertem” a pressão mecânica em um grupo de sinais elétricos, alguns com voltagem alta (bit 1) e outras com voltagem baixa (bit 0), que corresponde, para o computador, ao caractere A. • Os dispositivos de SAÍDA operam de modo semelhante, porém em sentido inverso, do computador para o mundo exterior, convertendo os sinais elétricos em símbolos conhecidos por nós.
  • 9. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 9 BIT, CARACTERE, BYTE E PALAVRA • Bit  é a menor unidade de informação armazenável em um computador. • Bit é a contração das palavras inglesas Binary Digit. • O bit pode ter, então, somente dois valores: 0 e 1. • Evidentemente, com possibilidades tão limitadas, o bit pouco pode representar isoladamente; por essa razão, as informações manipuladas por um computador são codificadas em grupos ordenados de bits, de modo a terem um significado útil.
  • 10. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 10 BIT, CARACTERE, BYTE E PALAVRA • Caractere  é o menor grupo de bits representando uma informação útil e inteligível para o ser humano. • Qualquer caractere a ser armazenado em um sistema de computação é convertido em um conjunto de bits previamente definidos para o referido sistema (chama-se código de representação de caracteres). • Cada sistema poderá definir como (quantos bits e como se organizam) cada conjunto de bits irá representar um determinado caractere.
  • 11. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 11 BIT, CARACTERE, BYTE E PALAVRA • Byte  é o grupo de 8 bits, tratados de forma individual, como unidade de armazenamento e transferência. • Como os principais códigos de representação de caracteres utilizam 8 bits por caractere, os conceitos de byte e caractere tornam-se semelhantes e as palavras, quase sinônimas. • É costume, no mercado, construírem memórias cujo acesso, armazenagem e recuperação de informações, são efetuados byte a byte (ou caractere a caractere). • Por exemplo, 16 Kbytes de memória ou 12 Mbytes. • O K e M são letras indicativas de um valor numérico fixo, utilizado para reduzir a quantidade de algarismos representativos de um número, onde K representa mil vezes e M milhões. • Como os computadores são binários, toda indicações numéricas referem-se a potência de 2, ou seja, o K representa 210 = 1.024 unidades e M é 1.024 * 1.024 = 1.048.576 caracteres ou bytes.
  • 12. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 12 BIT, CARACTERE, BYTE E PALAVRA • Palavra  é um conjunto de bits que representam uma informação útil, mas estaria associada ao tipo de interação entre a MP (memória principal) e a UCP, que é individual, informação por informação, ou seja, a UCP processa informação por informação, armazena e recupera número a número (cada uma estaria associada a uma palavra).
  • 13. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 13 BIT, CARACTERE, BYTE E PALAVRA • De modo geral, usam-se dois valores diferentes: um relacionado à unidade de armazenamento – o byte e o outro para indicar a unidade de transferência e processamento – a palavra (que na quase totalidade de computadores, possui um número de bits múltiplo de 1 byte – 16 ou 32 bits é o valor mais comum).
  • 14. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 14 CLASSIFICAÇÃO DE SISTEMAS DE COMPUTAÇÃO • Microcomputadores  surgiram comercialmente por volta de 1974, através do desenvolvimento dos microprocessadores (todos os componentes de uma UCP em uma única pastilha) e o nome foi justamente devido ao tamanho e à capacidade de processamento, ambos pequenos em relação ao que já existia no mercado. • Há no mercado várias categorias de microcomputadores, classificadas quanto ao tamanho físico do equipamento e a sua portabilidade: a) Mesa ou desktop; b) Torre (maior disponibilidade para instalação de dispositivos de entrada e saída); c) Laptops; d) Notebooks e sub-notebooks; e) Palmtops.
  • 15. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 15 CLASSIFICAÇÃO DE SISTEMAS DE COMPUTAÇÃO • Estação de Trabalho  é essencialmente um microcomputador projetado para realizar tarefas pesadas, em geral na área científica ou industrial, tais como complexas computações matemáticas e a composição, manipulação e apresentação de gráficos e imagens de altíssima resolução. • Especialmente no que se refere a velocidade do processador e a capacidade de memória, a potência de uma estação de trabalho é semelhante à de um minicomputador. Ex: IBM RS/6000.
  • 16. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 16 CLASSIFICAÇÃO DE SISTEMAS DE COMPUTAÇÃO • Minicomputadores  são máquinas projetadas para atender simultaneamente a demanda por execução de programas de vários usuários, embora a quantidade de usuário e de programas não seja tão grande quanto se pode encontrar em computadores de grande porte. • A capacidade de suportar múltiplos usuários e programas requer além de velocidade de processamento e capacidade/velocidade de memória, uma extensa potencialidade para manipular diversos dispositivos de entrada e saída. Ex: IBM AS/400.
  • 17. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 17 CLASSIFICAÇÃO DE SISTEMAS DE COMPUTAÇÃO • Computador de Grande Porte (Mainframe)  são sistemas projetados para manusear considerável volume de dados e executar simultaneamente programas de uma grande quantidade de usuários. • Essas máquinas podem interagir com centenas de usuários em um dado instante, como, por exemplo, um sistema de reserva de passagens aéreas, bem como uma contínua solicitação de processamento por parte dos incontáveis terminais conectados diretamente ao sistema, aos quais os computadores têm que atender e responder em poucos segundos. Ex: IBM 3090; Control Data CDC 6600 e UNISYS A14.
  • 18. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 18 CLASSIFICAÇÃO DE SISTEMAS DE COMPUTAÇÃO • Supercomputadores  são projetados primariamente para atender a um único propósito: realizar grandes quantidades de cálculos matemáticos o mais rapidamente possível, tipo previsão do tempo, simulação, modelagem tridimensional, etc. Ex: IBM 9021 e CRAY Y-MP.
  • 19. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 19 MEDIDAS DE DESEMPENHO DE SISTEMA DE COMPUTADORES • A medida geral de desempenho de um sistema de computador depende fundamentalmente da capacidade e velocidade de seus diferentes componentes, da velocidade com que estes se comunicam entre si e do grau de compatibilidade que possa existir entre eles. • Desempenho dos Processadores  é medido em termos de sua velocidade de trabalho; como seu trabalho é executar instruções, criou-se a unidade chamada MIPS – milhões de instruções por segundo e também a unidade MFLOPS – milhões de operações de ponto flutuante por segundo, que é uma medida típica de estações de trabalho e de supercomputadores, pois estes costumam trabalhar mais com cálculos matemáticos. • Tempo de Acesso  é uma unidade de medida mais apropriada, estando relacionada à velocidade de cada componente e à do canal de interligação entre os dois (UCP e memória).
  • 20. ArquiteturaeorganizaçãodeComputadores Organização Interna de um Computador 20 MEDIDAS DE DESEMPENHO DE SISTEMA DE COMPUTADORES • Tempo de Resposta  é a medida ligada ao desempenho global do sistema e não de um ou outro componente. Trata-se do período de tempo gasto entre o instante em que o usuário iniciou uma solicitação ou interrogação e o instante em que o sistema apresentou ao usuário a sua resposta ou atendeu à sua solicitação. Ex: o intervalo de tempo entre a solicitação de um saldo de conta em um terminal bancário e apresentação no vídeo da resposta (o saldo da conta). • Vazão (throughput)  define a quantidade de ações ou transações que podem ser realizadas por um sistema na unidade de tempo. Por exemplo, a quantidade de atualizações que podem ser feitas em um sistema de controle do estoque de uma empresa por minuto.
