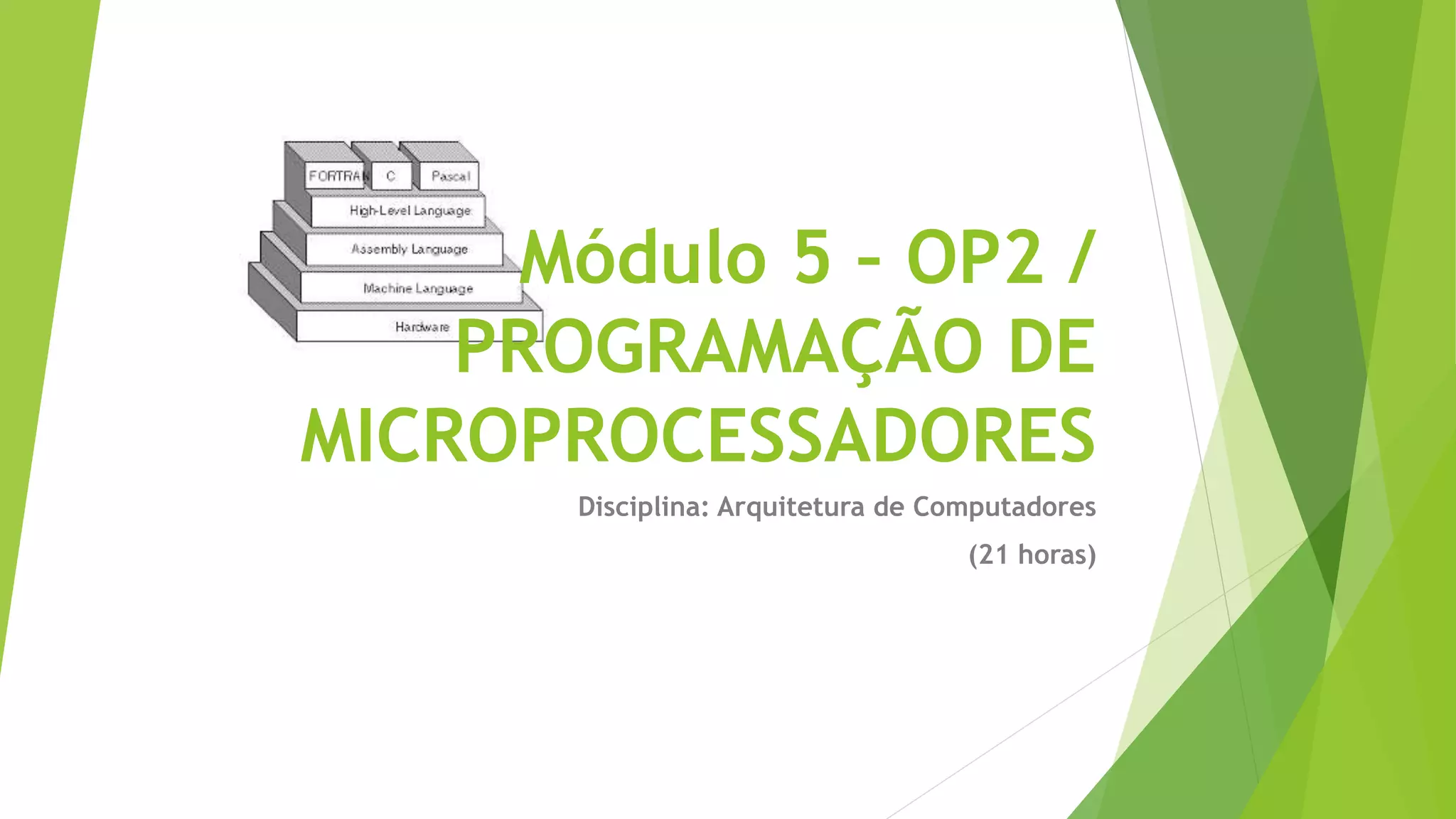

Módulo 5 – OP2 /
PROGRAMAÇÃO DE
MICROPROCESSADORES
Disciplina: Arquitetura de Computadores
(21 horas)

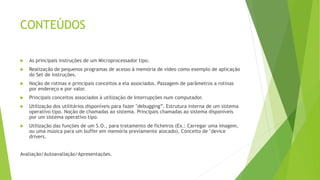

CONTEÚDOS
 As principais instruções de um Microprocessador tipo.
 Realização de pequenos programas de acesso à memória de vídeo como exemplo de aplicação
do Set de instruções.
 Noção de rotinas e principais conceitos a ela associados. Passagem de parâmetros a rotinas
por endereço e por valor.
 Principais conceitos associados à utilização de Interrupções num computador.
 Utilização dos utilitários disponíveis para fazer "debugging”. Estrutura interna de um sistema
operativo tipo. Noção de chamadas ao sistema. Principais chamadas ao sistema disponíveis
por um sistema operativo tipo.
 Utilização das funções de um S.O., para tratamento de ficheiros (Ex.: Carregar uma imagem,
ou uma música para um buffer em memória previamente alocado). Conceito de "device
drivers.
Avaliação/Autoavaliação/Apresentações.

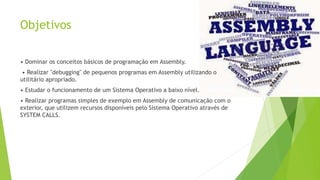

Objetivos
• Dominar os conceitos básicos de programação em Assembly.
• Realizar "debugging" de pequenos programas em Assembly utilizando o
utilitário apropriado.
• Estudar o funcionamento de um Sistema Operativo a baixo nível.
• Realizar programas simples de exemplo em Assembly de comunicação com o
exterior, que utilizem recursos disponíveis pelo Sistema Operativo através de
SYSTEM CALLS.

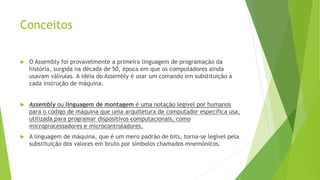

Conceitos
 O Assembly foi provavelmente a primeira linguagem de programação da
história, surgida na década de 50, época em que os computadores ainda
usavam válvulas. A idéia do Assembly é usar um comando em substituição a
cada instrução de máquina.
 Assembly ou linguagem de montagem é uma notação legível por humanos
para o código de máquina que uma arquitetura de computador específica usa,
utilizada para programar dispositivos computacionais, como
microprocessadores e microcontroladores.
 A linguagem de máquina, que é um mero padrão de bits, torna-se legível pela
substituição dos valores em bruto por símbolos chamados mnemónicos.
Conceitos

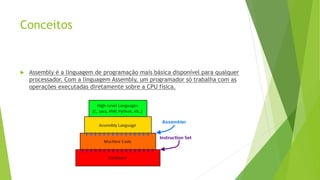

 Assembly é a linguagem de programação mais básica disponível para qualquer
processador. Com a linguagem Assembly, um programador só trabalha com as
operações executadas diretamente sobre a CPU física.

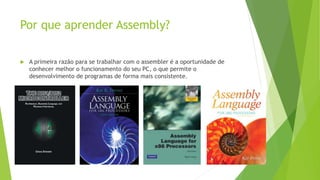

Por que aprender Assembly?
 A primeira razão para se trabalhar com o assembler é a oportunidade de
conhecer melhor o funcionamento do seu PC, o que permite o
desenvolvimento de programas de forma mais consistente.

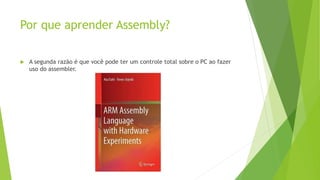

Por que aprender Assembly?
 A segunda razão é que você pode ter um controle total sobre o PC ao fazer
uso do assembler.

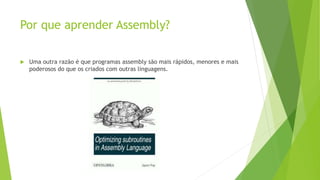

Por que aprender Assembly?
 Uma outra razão é que programas assembly são mais rápidos, menores e mais
poderosos do que os criados com outras linguagens.

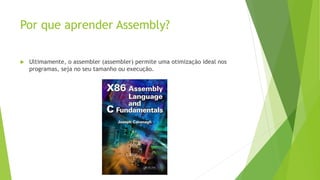

Por que aprender Assembly?
 Ultimamente, o assembler (assembler) permite uma otimização ideal nos
programas, seja no seu tamanho ou execução.

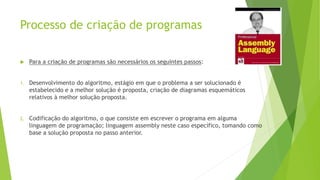

Processo de criação de programas
 Para a criação de programas são necessários os seguintes passos:
1. Desenvolvimento do algoritmo, estágio em que o problema a ser solucionado é
estabelecido e a melhor solução é proposta, criação de diagramas esquemáticos
relativos à melhor solução proposta.
2. Codificação do algoritmo, o que consiste em escrever o programa em alguma
linguagem de programação; linguagem assembly neste caso específico, tomando como
base a solução proposta no passo anterior.

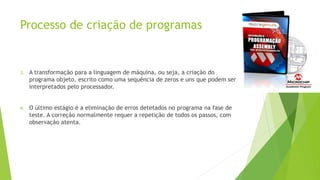

Processo de criação de programas
3. A transformação para a linguagem de máquina, ou seja, a criação do
programa objeto, escrito como uma sequência de zeros e uns que podem ser
interpretados pelo processador.
4. O último estágio é a eliminação de erros detetados no programa na fase de
teste. A correção normalmente requer a repetição de todos os passos, com
observação atenta.

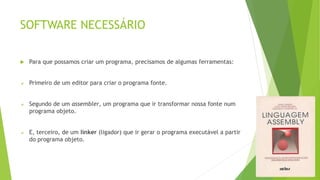

SOFTWARE NECESSÁRIO
 Para que possamos criar um programa, precisamos de algumas ferramentas:
 Primeiro de um editor para criar o programa fonte.
 Segundo de um assembler, um programa que ir transformar nossa fonte num
programa objeto.
 E, terceiro, de um linker (ligador) que ir gerar o programa executável a partir
do programa objeto.

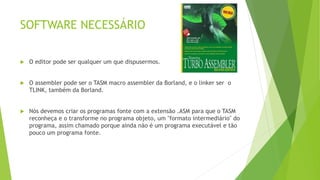

SOFTWARE NECESSÁRIO
 O editor pode ser qualquer um que dispusermos.
 O assembler pode ser o TASM macro assembler da Borland, e o linker ser o
TLINK, também da Borland.
 Nós devemos criar os programas fonte com a extensão .ASM para que o TASM
reconheça e o transforme no programa objeto, um "formato intermediário" do
programa, assim chamado porque ainda não é um programa executável e tão
pouco um programa fonte.

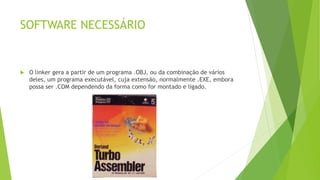

SOFTWARE NECESSÁRIO
 O linker gera a partir de um programa .OBJ, ou da combinação de vários
deles, um programa executável, cuja extensão‚ normalmente .EXE, embora
possa ser .COM dependendo da forma como for montado e ligado.

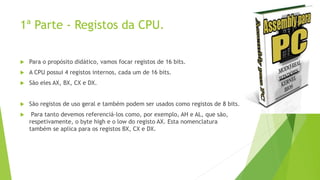

1ª Parte - Registos da CPU.
 Para o propósito didático, vamos focar registos de 16 bits.
 A CPU possui 4 registos internos, cada um de 16 bits.
 São eles AX, BX, CX e DX.
 São registos de uso geral e também podem ser usados como registos de 8 bits.
 Para tanto devemos referenciá-los como, por exemplo, AH e AL, que são,
respetivamente, o byte high e o low do registo AX. Esta nomenclatura
também se aplica para os registos BX, CX e DX.

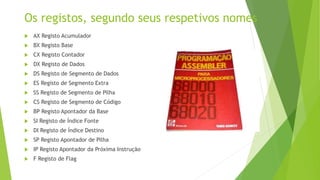

Os registos, segundo seus respetivos nomes
 AX Registo Acumulador
 BX Registo Base
 CX Registo Contador
 DX Registo de Dados
 DS Registo de Segmento de Dados
 ES Registo de Segmento Extra
 SS Registo de Segmento de Pilha
 CS Registo de Segmento de Código
 BP Registo Apontador da Base
 SI Registo de Índice Fonte
 DI Registo de Índice Destino
 SP Registo Apontador de Pilha
 IP Registo Apontador da Próxima Instrução
 F Registo de Flag
Estrutura Assembly
Nas linhas do código em Linguagem Assembly existem duas partes:
a primeira é o nome da instrução a ser executada;
a segunda, os parâmetros do comando.
Por exemplo:
add ah bh
Aqui "add" é o comando a ser executado, neste caso uma adição, e "ah" bem
como "bh" são os parâmetros.
Estrutura Assembly
Por exemplo:
mov al, 25
No exemplo acima, estamos usando a instrução mov, que significa mover o valor 25 para o registo
al.
O nome das instruções nesta linguagem é constituído de 2, 3 ou 4 letras. Estas instruções são
chamadas mnemônicos ou códigos de operação, representando a função que o processador
executar.
Às vezes instruções aparecem assim: add al,[170]
Os parênteses no segundo parâmetro indica-nos que vamos trabalhar com o conteúdo da célula de
memória de número 170, ou seja, com o valor contido no endereço 170 da memória e não com o
valor 170, isto é conhecido como "endereçamento direto".

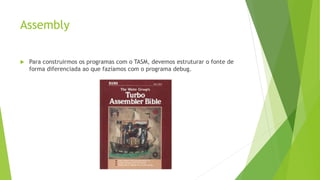

Assembly
 Para construirmos os programas com o TASM, devemos estruturar o fonte de
forma diferenciada ao que fazíamos com o programa debug.

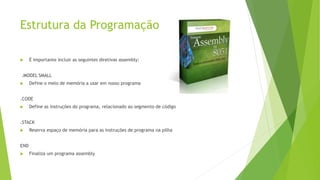

Estrutura da Programação
 É importante incluir as seguintes diretivas assembly:
.MODEL SMALL
 Define o melo de memória a usar em nosso programa
.CODE
 Define as instruções do programa, relacionado ao segmento de código
.STACK
 Reserva espaço de memória para as instruções de programa na pilha
END
 Finaliza um programa assembly

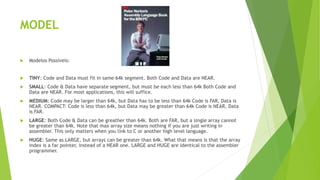

MODEL
 Modelos Possíveis:
 TINY: Code and Data must fit in same 64k segment. Both Code and Data are NEAR.
 SMALL: Code & Data have separate segment, but must be each less than 64k Both Code and
Data are NEAR. For most applications, this will suffice.
 MEDIUM: Code may be larger than 64k, but Data has to be less than 64k Code is FAR, Data is
NEAR. COMPACT: Code is less than 64k, but Data may be greater than 64k Code is NEAR, Data
is FAR.
 LARGE: Both Code & Data can be greather than 64k. Both are FAR, but a single array cannot
be greater than 64k. Note that max array size means nothing if you are just writing in
assembler. This only matters when you link to C or another high level language.
 HUGE: Same as LARGE, but arrays can be greater than 64k. What that means is that the array
index is a far pointer, instead of a NEAR one. LARGE and HUGE are identical to the assembler
programmer.

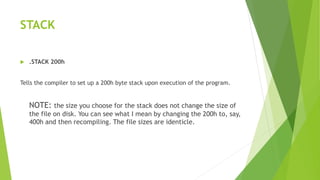

STACK
 .STACK 200h
Tells the compiler to set up a 200h byte stack upon execution of the program.
NOTE: the size you choose for the stack does not change the size of
the file on disk. You can see what I mean by changing the 200h to, say,
400h and then recompiling. The file sizes are identicle.

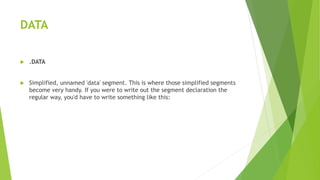

DATA
 .DATA
 Simplified, unnamed 'data' segment. This is where those simplified segments
become very handy. If you were to write out the segment declaration the
regular way, you'd have to write something like this:

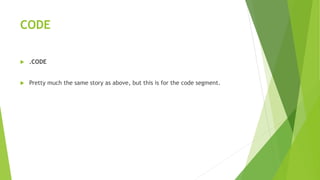

CODE
 .CODE
 Pretty much the same story as above, but this is for the code segment.

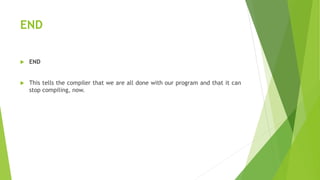

END
 END
 This tells the compiler that we are all done with our program and that it can
stop compiling, now.

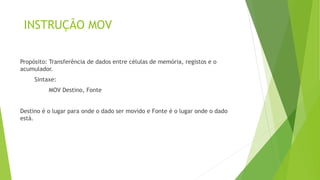

INSTRUÇÃO MOV
Propósito: Transferência de dados entre células de memória, registos e o
acumulador.
Sintaxe:
MOV Destino, Fonte
Destino é o lugar para onde o dado ser movido e Fonte é o lugar onde o dado
está.

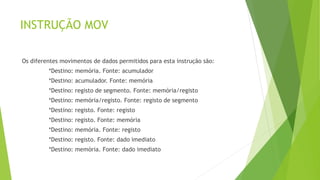

INSTRUÇÃO MOV
Os diferentes movimentos de dados permitidos para esta instrução são:
*Destino: memória. Fonte: acumulador
*Destino: acumulador. Fonte: memória
*Destino: registo de segmento. Fonte: memória/registo
*Destino: memória/registo. Fonte: registo de segmento
*Destino: registo. Fonte: registo
*Destino: registo. Fonte: memória
*Destino: memória. Fonte: registo
*Destino: registo. Fonte: dado imediato
*Destino: memória. Fonte: dado imediato

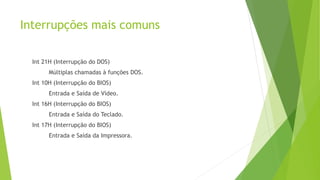

Interrupções mais comuns
Int 21H (Interrupção do DOS)
Múltiplas chamadas à funções DOS.
Int 10H (Interrupção do BIOS)
Entrada e Saída de Vídeo.
Int 16H (Interrupção do BIOS)
Entrada e Saída do Teclado.
Int 17H (Interrupção do BIOS)
Entrada e Saída da Impressora.

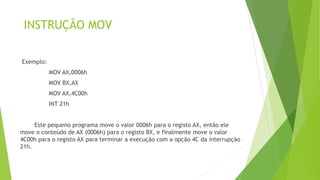

INSTRUÇÃO MOV
Exemplo:
MOV AX,0006h
MOV BX,AX
MOV AX,4C00h
INT 21h
Este pequeno programa move o valor 0006h para o registo AX, então ele
move o conteúdo de AX (0006h) para o registo BX, e finalmente move o valor
4C00h para o registo AX para terminar a execução com a opção 4C da interrupção
21h.

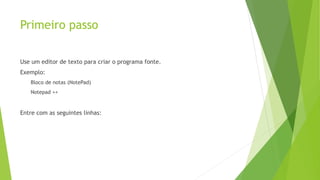

Primeiro passo
Use um editor de texto para criar o programa fonte.
Exemplo:
Bloco de notas (NotePad)
Notepad ++
Entre com as seguintes linhas:

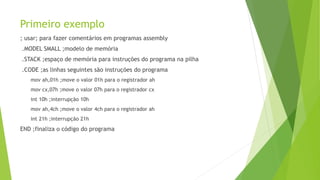

Primeiro exemplo
; usar; para fazer comentários em programas assembly
.MODEL SMALL ;modelo de memória
.STACK ;espaço de memória para instruções do programa na pilha
.CODE ;as linhas seguintes são instruções do programa
mov ah,01h ;move o valor 01h para o registrador ah
mov cx,07h ;move o valor 07h para o registrador cx
int 10h ;interrupção 10h
mov ah,4ch ;move o valor 4ch para o registrador ah
int 21h ;interrupção 21h
END ;finaliza o código do programa

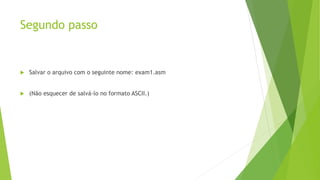

Segundo passo
 Salvar o arquivo com o seguinte nome: exam1.asm
 (Não esquecer de salvá-lo no formato ASCII.)

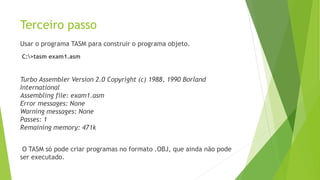

Terceiro passo
Usar o programa TASM para construir o programa objeto.
C:>tasm exam1.asm
Turbo Assembler Version 2.0 Copyright (c) 1988, 1990 Borland
International
Assembling file: exam1.asm
Error messages: None
Warning messages: None
Passes: 1
Remaining memory: 471k
O TASM só pode criar programas no formato .OBJ, que ainda não pode
ser executado.

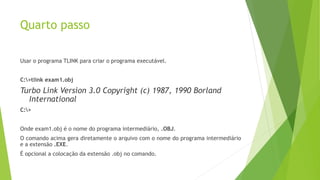

Quarto passo
Usar o programa TLINK para criar o programa executável.
C:>tlink exam1.obj
Turbo Link Version 3.0 Copyright (c) 1987, 1990 Borland
International
C:>
Onde exam1.obj é o nome do programa intermediário, .OBJ.
O comando acima gera diretamente o arquivo com o nome do programa intermediário
e a extensão .EXE.
É opcional a colocação da extensão .obj no comando.

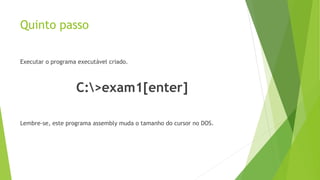

Quinto passo
Executar o programa executável criado.
C:>exam1[enter]
Lembre-se, este programa assembly muda o tamanho do cursor no DOS.

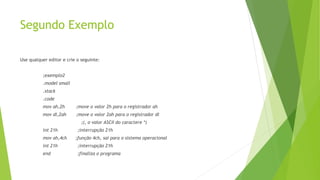

Segundo Exemplo
Use qualquer editor e crie o seguinte:
;exemplo2
.model small
.stack
.code
mov ah,2h ;move o valor 2h para o registrador ah
mov dl,2ah ;move o valor 2ah para o registrador dl
;(‚ o valor ASCII do caractere *)
int 21h ;interrupção 21h
mov ah,4ch ;função 4ch, sai para o sistema operacional
int 21h ;interrupção 21h
end ;finaliza o programa

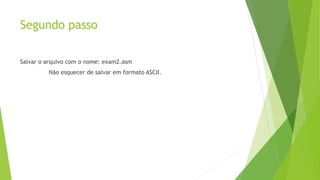

Segundo passo
Salvar o arquivo com o nome: exam2.asm
Não esquecer de salvar em formato ASCII.

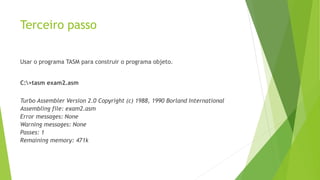

Terceiro passo
Usar o programa TASM para construir o programa objeto.
C:>tasm exam2.asm
Turbo Assembler Version 2.0 Copyright (c) 1988, 1990 Borland International
Assembling file: exam2.asm
Error messages: None
Warning messages: None
Passes: 1
Remaining memory: 471k
Quarto passo
Usar o programa TLINK para criar o programa executável.
C:>tlink exam2.obj
Turbo Link Version 3.0 Copyright (c) 1987, 1990 Borland International
C:>

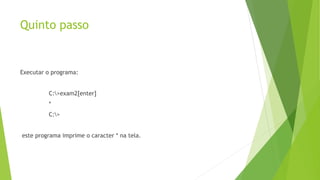

Quinto passo
Executar o programa:
C:>exam2[enter]
*
C:>
este programa imprime o caracter * na tela.

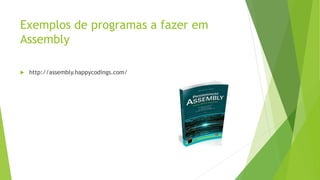

Exemplos de programas a fazer em
Assembly
 http://assembly.happycodings.com/

Mais conteúdo relacionado

Mais procurados

Sistemas Operativos
Sistemas OperativosSistemas Operativos
Aula 3 sistema computacional (hardware e software)
Aula 3   sistema computacional (hardware e software)Aula 3   sistema computacional (hardware e software)
Aula 3 sistema computacional (hardware e software)
Vitor Hugo Melo Araújo

Aula 04 - Medidas de Armazenamento
Aula 04 - Medidas de ArmazenamentoAula 04 - Medidas de Armazenamento
Aula 04 - Medidas de Armazenamento
Suzana Viana Mota

ApresentaçãO Tipos De Memorias
ApresentaçãO  Tipos De MemoriasApresentaçãO  Tipos De Memorias
ApresentaçãO Tipos De Memorias
ecompo

Arquitetura de Sistemas Operacionais 32 x 64 Bits
Arquitetura de Sistemas Operacionais 32 x 64 BitsArquitetura de Sistemas Operacionais 32 x 64 Bits
Arquitetura de Sistemas Operacionais 32 x 64 Bits
Cleber Ramos

Lista de exercicios algoritmos resolvida-
Lista de exercicios   algoritmos  resolvida-Lista de exercicios   algoritmos  resolvida-
Lista de exercicios algoritmos resolvida-
Mauro Pereira

Aula 03 - Hardware e Software
Aula 03 - Hardware e SoftwareAula 03 - Hardware e Software
Aula 03 - Hardware e Software
Suzana Viana Mota

Aula02 - Componentes de um Computador
Aula02 - Componentes de um ComputadorAula02 - Componentes de um Computador
Aula02 - Componentes de um Computador
Suzana Viana Mota

Arquitetura de um computador
Arquitetura de um computadorArquitetura de um computador
Arquitetura de um computador
Filipe Duarte

Técnicas de detecção de avarias
Técnicas de detecção de avariasTécnicas de detecção de avarias
Técnicas de detecção de avarias
Andre Santos

IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
Luis Ferreira

Ac16 conjunto de instruções v2
Ac16   conjunto de instruções v2Ac16   conjunto de instruções v2
Ac16 conjunto de instruções v2
Elaine Cecília Gatto

Informática na educação infantil
Informática na educação infantilInformática na educação infantil
Informática na educação infantil
Claudinéia da Silva

Algoritmos em portugol
Algoritmos em portugolAlgoritmos em portugol
Algoritmos em portugol
Evonaldo Gonçalves Vanny

Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)
marconesilfer

Aula 09 - Memórias do Computador
Aula 09 - Memórias do ComputadorAula 09 - Memórias do Computador
Aula 09 - Memórias do Computador
Suzana Viana Mota

Apostila de portugol
Apostila de portugolApostila de portugol
Apostila de portugol
Sandra Rocha

Barramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de ComputadoresBarramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de Computadores
Wellington Oliveira

Apresentação manutenção preventiva
Apresentação manutenção  preventivaApresentação manutenção  preventiva
Apresentação manutenção preventiva
Francisco Ednardo Gomes Pereira

Introdução à Arquitetura de Computadores
Introdução à Arquitetura de ComputadoresIntrodução à Arquitetura de Computadores
Introdução à Arquitetura de Computadores
Mauro Pereira


Mais procurados (20)

Sistemas Operativos
Sistemas OperativosSistemas Operativos
Sistemas Operativos

Aula 3 sistema computacional (hardware e software)
Aula 3   sistema computacional (hardware e software)Aula 3   sistema computacional (hardware e software)
Aula 3 sistema computacional (hardware e software)

Aula 04 - Medidas de Armazenamento
Aula 04 - Medidas de ArmazenamentoAula 04 - Medidas de Armazenamento
Aula 04 - Medidas de Armazenamento

ApresentaçãO Tipos De Memorias
ApresentaçãO  Tipos De MemoriasApresentaçãO  Tipos De Memorias
ApresentaçãO Tipos De Memorias

Arquitetura de Sistemas Operacionais 32 x 64 Bits
Arquitetura de Sistemas Operacionais 32 x 64 BitsArquitetura de Sistemas Operacionais 32 x 64 Bits
Arquitetura de Sistemas Operacionais 32 x 64 Bits

Lista de exercicios algoritmos resolvida-
Lista de exercicios   algoritmos  resolvida-Lista de exercicios   algoritmos  resolvida-
Lista de exercicios algoritmos resolvida-

Aula 03 - Hardware e Software
Aula 03 - Hardware e SoftwareAula 03 - Hardware e Software
Aula 03 - Hardware e Software

Aula02 - Componentes de um Computador
Aula02 - Componentes de um ComputadorAula02 - Componentes de um Computador
Aula02 - Componentes de um Computador

Arquitetura de um computador
Arquitetura de um computadorArquitetura de um computador
Arquitetura de um computador

Técnicas de detecção de avarias
Técnicas de detecção de avariasTécnicas de detecção de avarias
Técnicas de detecção de avarias

IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)

Ac16 conjunto de instruções v2
Ac16   conjunto de instruções v2Ac16   conjunto de instruções v2
Ac16 conjunto de instruções v2

Informática na educação infantil
Informática na educação infantilInformática na educação infantil
Informática na educação infantil

Algoritmos em portugol
Algoritmos em portugolAlgoritmos em portugol
Algoritmos em portugol

Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)Introdução à Informática (Módulo 1)
Introdução à Informática (Módulo 1)

Aula 09 - Memórias do Computador
Aula 09 - Memórias do ComputadorAula 09 - Memórias do Computador
Aula 09 - Memórias do Computador

Apostila de portugol
Apostila de portugolApostila de portugol
Apostila de portugol

Barramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de ComputadoresBarramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de Computadores

Apresentação manutenção preventiva
Apresentação manutenção  preventivaApresentação manutenção  preventiva
Apresentação manutenção preventiva

Introdução à Arquitetura de Computadores
Introdução à Arquitetura de ComputadoresIntrodução à Arquitetura de Computadores
Introdução à Arquitetura de Computadores


Destaque

SDAC 12º - M9 TGEI
SDAC 12º - M9 TGEISDAC 12º - M9 TGEI
SDAC 12º - M9 TGEI
Luis Ferreira

Microprocessadores
MicroprocessadoresMicroprocessadores
Microprocessadores
Anderson Galvao

Arquitectura de Computadores 3 (EFA, 9º ano)
Arquitectura de Computadores 3 (EFA, 9º ano)Arquitectura de Computadores 3 (EFA, 9º ano)
Arquitectura de Computadores 3 (EFA, 9º ano)
Joel Carvalho

Aula 4 de Arquitetura de Computadores
Aula 4 de Arquitetura de ComputadoresAula 4 de Arquitetura de Computadores
Aula 4 de Arquitetura de Computadores
Marco Silva

Arquitectura de Computadores 1 (EFA, 9º ano)
Arquitectura de Computadores 1 (EFA, 9º ano)Arquitectura de Computadores 1 (EFA, 9º ano)
Arquitectura de Computadores 1 (EFA, 9º ano)
Joel Carvalho

Microprocessadores
MicroprocessadoresMicroprocessadores
Microprocessadores
Denise Vilardo

Arquitectura de Computadores 4 (EFA, 9º ano)
Arquitectura de Computadores 4 (EFA, 9º ano)Arquitectura de Computadores 4 (EFA, 9º ano)
Arquitectura de Computadores 4 (EFA, 9º ano)
Joel Carvalho

Aula 7 de Arquitetura
Aula 7 de ArquiteturaAula 7 de Arquitetura
Aula 7 de Arquitetura
Marco Silva

Arquitetura computadores cor_capa_ficha_20110126.pdf
Arquitetura computadores cor_capa_ficha_20110126.pdfArquitetura computadores cor_capa_ficha_20110126.pdf
Arquitetura computadores cor_capa_ficha_20110126.pdf
MatheusRpz

Arquitetura de Hardware
Arquitetura de HardwareArquitetura de Hardware
Arquitetura de Hardware
Miguel Correia

Processadores
ProcessadoresProcessadores
Processadores
Daniela Oura

SDAC MODULO 7
SDAC MODULO 7SDAC MODULO 7
SDAC MODULO 7
Luis Carlos

Arquitectura de Computadores 2 (EFA, 9º ano)
Arquitectura de Computadores 2 (EFA, 9º ano)Arquitectura de Computadores 2 (EFA, 9º ano)
Arquitectura de Computadores 2 (EFA, 9º ano)
Joel Carvalho

LÓGICA PROGRAMÁVEL
LÓGICA PROGRAMÁVELLÓGICA PROGRAMÁVEL
LÓGICA PROGRAMÁVEL
Claudiu Cartis

Sessão 2 app
Sessão 2 appSessão 2 app
Sessão 2 app
Luis Ferreira

Algoritmos - Procedimentos
Algoritmos - ProcedimentosAlgoritmos - Procedimentos
Algoritmos - Procedimentos
Elaine Cecília Gatto

Evolução dos processadores
Evolução dos processadoresEvolução dos processadores
Evolução dos processadores
Tiago Garcia

Arquiteturas de Computadores - slides
Arquiteturas de Computadores - slidesArquiteturas de Computadores - slides
Arquiteturas de Computadores - slides
Guilherme Ferreira

Arquitetura de Computadores: Assembly
Arquitetura de Computadores: AssemblyArquitetura de Computadores: Assembly
Arquitetura de Computadores: Assembly
Elaine Cecília Gatto

Microprocessadores - exemplos
Microprocessadores - exemplosMicroprocessadores - exemplos
Microprocessadores - exemplos
Alexandre Lomeu


Destaque (20)

SDAC 12º - M9 TGEI
SDAC 12º - M9 TGEISDAC 12º - M9 TGEI
SDAC 12º - M9 TGEI

Microprocessadores
MicroprocessadoresMicroprocessadores
Microprocessadores

Arquitectura de Computadores 3 (EFA, 9º ano)
Arquitectura de Computadores 3 (EFA, 9º ano)Arquitectura de Computadores 3 (EFA, 9º ano)
Arquitectura de Computadores 3 (EFA, 9º ano)

Aula 4 de Arquitetura de Computadores
Aula 4 de Arquitetura de ComputadoresAula 4 de Arquitetura de Computadores
Aula 4 de Arquitetura de Computadores

Arquitectura de Computadores 1 (EFA, 9º ano)
Arquitectura de Computadores 1 (EFA, 9º ano)Arquitectura de Computadores 1 (EFA, 9º ano)
Arquitectura de Computadores 1 (EFA, 9º ano)

Microprocessadores
MicroprocessadoresMicroprocessadores
Microprocessadores

Arquitectura de Computadores 4 (EFA, 9º ano)
Arquitectura de Computadores 4 (EFA, 9º ano)Arquitectura de Computadores 4 (EFA, 9º ano)
Arquitectura de Computadores 4 (EFA, 9º ano)

Aula 7 de Arquitetura
Aula 7 de ArquiteturaAula 7 de Arquitetura
Aula 7 de Arquitetura

Arquitetura computadores cor_capa_ficha_20110126.pdf
Arquitetura computadores cor_capa_ficha_20110126.pdfArquitetura computadores cor_capa_ficha_20110126.pdf
Arquitetura computadores cor_capa_ficha_20110126.pdf

Arquitetura de Hardware
Arquitetura de HardwareArquitetura de Hardware
Arquitetura de Hardware

Processadores
ProcessadoresProcessadores
Processadores

SDAC MODULO 7
SDAC MODULO 7SDAC MODULO 7
SDAC MODULO 7

Arquitectura de Computadores 2 (EFA, 9º ano)
Arquitectura de Computadores 2 (EFA, 9º ano)Arquitectura de Computadores 2 (EFA, 9º ano)
Arquitectura de Computadores 2 (EFA, 9º ano)

LÓGICA PROGRAMÁVEL
LÓGICA PROGRAMÁVELLÓGICA PROGRAMÁVEL
LÓGICA PROGRAMÁVEL

Sessão 2 app
Sessão 2 appSessão 2 app
Sessão 2 app

Algoritmos - Procedimentos
Algoritmos - ProcedimentosAlgoritmos - Procedimentos
Algoritmos - Procedimentos

Evolução dos processadores
Evolução dos processadoresEvolução dos processadores
Evolução dos processadores

Arquiteturas de Computadores - slides
Arquiteturas de Computadores - slidesArquiteturas de Computadores - slides
Arquiteturas de Computadores - slides

Arquitetura de Computadores: Assembly
Arquitetura de Computadores: AssemblyArquitetura de Computadores: Assembly
Arquitetura de Computadores: Assembly

Microprocessadores - exemplos
Microprocessadores - exemplosMicroprocessadores - exemplos
Microprocessadores - exemplos


Semelhante a Módulo 5 Arquitetura de Computadores

Linguagem assembly
Linguagem assemblyLinguagem assembly
Linguagem assembly
JOEL FARIA HAUK

10 apostila microcontroladores
10  apostila microcontroladores10  apostila microcontroladores
10 apostila microcontroladores
Alyson Cavalcante

Geração de código linguagem c
Geração de código   linguagem cGeração de código   linguagem c
Geração de código linguagem c
Jefferson Bessa

Linguagem de programação
Linguagem de programaçãoLinguagem de programação
Linguagem de programação
Sandro Lopes

Lista exercicios algoritmos
Lista exercicios algoritmosLista exercicios algoritmos
Lista exercicios algoritmos
slashmelhor

Execução de programas
Execução de programasExecução de programas
Execução de programas
MattheusAnd07

Algoritmia para o site do 10gi marcelo e ricardo
Algoritmia para o site do 10gi marcelo e ricardoAlgoritmia para o site do 10gi marcelo e ricardo
Algoritmia para o site do 10gi marcelo e ricardo
zedaesquina98

Resumo x86
Resumo x86Resumo x86
Introdução à Linguagem de Programação C
Introdução à Linguagem de Programação CIntrodução à Linguagem de Programação C
Introdução à Linguagem de Programação C
Jose Augusto Cintra

DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdfDESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
Momento da Informática

Oc2 cap03
Oc2 cap03Oc2 cap03
Oc2 cap03
RogerMasters

Sistemas logicos programaveis
Sistemas logicos programaveisSistemas logicos programaveis
Sistemas logicos programaveis
laritha

Compiladores
CompiladoresCompiladores
Compiladores
Marcelo Avila

Aula 2 - Introducao e Algoritmos.ppt
Aula 2 - Introducao e Algoritmos.pptAula 2 - Introducao e Algoritmos.ppt
Aula 2 - Introducao e Algoritmos.ppt
Jadna Almeida

Conceitos Fundamentais de Programacao
Conceitos Fundamentais de ProgramacaoConceitos Fundamentais de Programacao
Conceitos Fundamentais de Programacao
Jorge Cardoso

Engenharia Reversa no Linux
Engenharia Reversa no LinuxEngenharia Reversa no Linux
Engenharia Reversa no Linux
Fernando Mercês

Sap – stablility and abstract principle
Sap – stablility and abstract principleSap – stablility and abstract principle
Sap – stablility and abstract principle
Engenharia de Software Ágil

Apostila c
Apostila cApostila c
C hardware
C hardwareC hardware
C hardware
aulas for you

Apostila chardwere
Apostila chardwereApostila chardwere
Apostila chardwere
Jefferson Clayton


Semelhante a Módulo 5 Arquitetura de Computadores (20)

Linguagem assembly
Linguagem assemblyLinguagem assembly
Linguagem assembly

10 apostila microcontroladores
10  apostila microcontroladores10  apostila microcontroladores
10 apostila microcontroladores

Geração de código linguagem c
Geração de código   linguagem cGeração de código   linguagem c
Geração de código linguagem c

Linguagem de programação
Linguagem de programaçãoLinguagem de programação
Linguagem de programação

Lista exercicios algoritmos
Lista exercicios algoritmosLista exercicios algoritmos
Lista exercicios algoritmos

Execução de programas
Execução de programasExecução de programas
Execução de programas

Algoritmia para o site do 10gi marcelo e ricardo
Algoritmia para o site do 10gi marcelo e ricardoAlgoritmia para o site do 10gi marcelo e ricardo
Algoritmia para o site do 10gi marcelo e ricardo

Resumo x86
Resumo x86Resumo x86
Resumo x86

Introdução à Linguagem de Programação C
Introdução à Linguagem de Programação CIntrodução à Linguagem de Programação C
Introdução à Linguagem de Programação C

DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdfDESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf
DESENVOLVIMENTO DE SOFTWARE I_aula1-2.pdf

Oc2 cap03
Oc2 cap03Oc2 cap03
Oc2 cap03

Sistemas logicos programaveis
Sistemas logicos programaveisSistemas logicos programaveis
Sistemas logicos programaveis

Compiladores
CompiladoresCompiladores
Compiladores

Aula 2 - Introducao e Algoritmos.ppt
Aula 2 - Introducao e Algoritmos.pptAula 2 - Introducao e Algoritmos.ppt
Aula 2 - Introducao e Algoritmos.ppt

Conceitos Fundamentais de Programacao
Conceitos Fundamentais de ProgramacaoConceitos Fundamentais de Programacao
Conceitos Fundamentais de Programacao

Engenharia Reversa no Linux
Engenharia Reversa no LinuxEngenharia Reversa no Linux
Engenharia Reversa no Linux

Sap – stablility and abstract principle
Sap – stablility and abstract principleSap – stablility and abstract principle
Sap – stablility and abstract principle

Apostila c
Apostila cApostila c
Apostila c

C hardware
C hardwareC hardware
C hardware

Apostila chardwere
Apostila chardwereApostila chardwere
Apostila chardwere


Mais de Luis Ferreira

Modulo 15 PSI
Modulo 15 PSIModulo 15 PSI
Modulo 15 PSI
Luis Ferreira

Unidade 2 - Processador de texto (Aula 1 e 2)
Unidade 2 - Processador de texto (Aula 1 e 2)Unidade 2 - Processador de texto (Aula 1 e 2)
Unidade 2 - Processador de texto (Aula 1 e 2)
Luis Ferreira

ticEduca2016
ticEduca2016ticEduca2016
ticEduca2016
Luis Ferreira

1º Congresso Nacional de Professores de Informática 2015
1º Congresso Nacional de Professores de Informática 20151º Congresso Nacional de Professores de Informática 2015
1º Congresso Nacional de Professores de Informática 2015
Luis Ferreira

Psi m14
Psi m14Psi m14
Psi m14
Luis Ferreira

Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos
Luis Ferreira

Módulo 12 - Introdução aos sistemas de informação
Módulo 12 - Introdução aos sistemas de informaçãoMódulo 12 - Introdução aos sistemas de informação
Módulo 12 - Introdução aos sistemas de informação
Luis Ferreira

Projeto de Investigação do Curso de Doutoramento
Projeto de Investigação do Curso de DoutoramentoProjeto de Investigação do Curso de Doutoramento
Projeto de Investigação do Curso de Doutoramento
Luis Ferreira

Novos professores nas escolas.
Novos professores nas escolas.Novos professores nas escolas.
Novos professores nas escolas.
Luis Ferreira

Informação digital na gestão e organização escolar
Informação digital na gestão e organização escolarInformação digital na gestão e organização escolar
Informação digital na gestão e organização escolar
Luis Ferreira

Plano de Comunicação Digital e Gestão Educacional
Plano de Comunicação Digital e Gestão EducacionalPlano de Comunicação Digital e Gestão Educacional
Plano de Comunicação Digital e Gestão Educacional
Luis Ferreira

Plano de Comunicação e Gestão Educacional (Pré-Projeto)
Plano de Comunicação e Gestão Educacional (Pré-Projeto)Plano de Comunicação e Gestão Educacional (Pré-Projeto)
Plano de Comunicação e Gestão Educacional (Pré-Projeto)
Luis Ferreira

Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1
Luis Ferreira

Leadership Starratt
Leadership StarrattLeadership Starratt
Leadership Starratt
Luis Ferreira

Configuração de dispositivos de io
Configuração de dispositivos de ioConfiguração de dispositivos de io
Configuração de dispositivos de io
Luis Ferreira

Linguagens de programação 12º M12
Linguagens de programação 12º M12Linguagens de programação 12º M12
Linguagens de programação 12º M12
Luis Ferreira

Linguagens de programação 12º M11
Linguagens de programação 12º M11Linguagens de programação 12º M11
Linguagens de programação 12º M11
Luis Ferreira

Redes de Comunicação 11º M11 - TGPSI
Redes de Comunicação 11º M11 - TGPSIRedes de Comunicação 11º M11 - TGPSI
Redes de Comunicação 11º M11 - TGPSI
Luis Ferreira

Redes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSIRedes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSI
Luis Ferreira

Apresentação da Dissertação
Apresentação da DissertaçãoApresentação da Dissertação
Apresentação da Dissertação
Luis Ferreira


Mais de Luis Ferreira (20)

Modulo 15 PSI
Modulo 15 PSIModulo 15 PSI
Modulo 15 PSI

Unidade 2 - Processador de texto (Aula 1 e 2)
Unidade 2 - Processador de texto (Aula 1 e 2)Unidade 2 - Processador de texto (Aula 1 e 2)
Unidade 2 - Processador de texto (Aula 1 e 2)

ticEduca2016
ticEduca2016ticEduca2016
ticEduca2016

1º Congresso Nacional de Professores de Informática 2015
1º Congresso Nacional de Professores de Informática 20151º Congresso Nacional de Professores de Informática 2015
1º Congresso Nacional de Professores de Informática 2015

Psi m14
Psi m14Psi m14
Psi m14

Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos

Módulo 12 - Introdução aos sistemas de informação
Módulo 12 - Introdução aos sistemas de informaçãoMódulo 12 - Introdução aos sistemas de informação
Módulo 12 - Introdução aos sistemas de informação

Projeto de Investigação do Curso de Doutoramento
Projeto de Investigação do Curso de DoutoramentoProjeto de Investigação do Curso de Doutoramento
Projeto de Investigação do Curso de Doutoramento

Novos professores nas escolas.
Novos professores nas escolas.Novos professores nas escolas.
Novos professores nas escolas.

Informação digital na gestão e organização escolar
Informação digital na gestão e organização escolarInformação digital na gestão e organização escolar
Informação digital na gestão e organização escolar

Plano de Comunicação Digital e Gestão Educacional
Plano de Comunicação Digital e Gestão EducacionalPlano de Comunicação Digital e Gestão Educacional
Plano de Comunicação Digital e Gestão Educacional

Plano de Comunicação e Gestão Educacional (Pré-Projeto)
Plano de Comunicação e Gestão Educacional (Pré-Projeto)Plano de Comunicação e Gestão Educacional (Pré-Projeto)
Plano de Comunicação e Gestão Educacional (Pré-Projeto)

Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1Comunicação de dados - Módulo 1
Comunicação de dados - Módulo 1

Leadership Starratt
Leadership StarrattLeadership Starratt
Leadership Starratt

Configuração de dispositivos de io
Configuração de dispositivos de ioConfiguração de dispositivos de io
Configuração de dispositivos de io

Linguagens de programação 12º M12
Linguagens de programação 12º M12Linguagens de programação 12º M12
Linguagens de programação 12º M12

Linguagens de programação 12º M11
Linguagens de programação 12º M11Linguagens de programação 12º M11
Linguagens de programação 12º M11

Redes de Comunicação 11º M11 - TGPSI
Redes de Comunicação 11º M11 - TGPSIRedes de Comunicação 11º M11 - TGPSI
Redes de Comunicação 11º M11 - TGPSI

Redes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSIRedes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSI

Apresentação da Dissertação
Apresentação da DissertaçãoApresentação da Dissertação
Apresentação da Dissertação


Último

Guardioes Digitais em ação: Como criar senhas seguras!
Guardioes Digitais em ação: Como criar senhas seguras!Guardioes Digitais em ação: Como criar senhas seguras!
Guardioes Digitais em ação: Como criar senhas seguras!
Jonathas Muniz

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
Momento da Informática

Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdfEscola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Gabriel de Mattos Faustino

PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
Faga1939

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx
TomasSousa7

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx
Momento da Informática

Segurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas PráticasSegurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas Práticas
Danilo Pinotti


Último (7)

Guardioes Digitais em ação: Como criar senhas seguras!
Guardioes Digitais em ação: Como criar senhas seguras!Guardioes Digitais em ação: Como criar senhas seguras!
Guardioes Digitais em ação: Como criar senhas seguras!

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf

Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdfEscola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf

PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx

Segurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas PráticasSegurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas Práticas


Módulo 5 Arquitetura de Computadores

  • 1. Módulo 5 – OP2 / PROGRAMAÇÃO DE MICROPROCESSADORES Disciplina: Arquitetura de Computadores (21 horas)
  • 2. CONTEÚDOS  As principais instruções de um Microprocessador tipo.  Realização de pequenos programas de acesso à memória de vídeo como exemplo de aplicação do Set de instruções.  Noção de rotinas e principais conceitos a ela associados. Passagem de parâmetros a rotinas por endereço e por valor.  Principais conceitos associados à utilização de Interrupções num computador.  Utilização dos utilitários disponíveis para fazer "debugging”. Estrutura interna de um sistema operativo tipo. Noção de chamadas ao sistema. Principais chamadas ao sistema disponíveis por um sistema operativo tipo.  Utilização das funções de um S.O., para tratamento de ficheiros (Ex.: Carregar uma imagem, ou uma música para um buffer em memória previamente alocado). Conceito de "device drivers. Avaliação/Autoavaliação/Apresentações.
  • 3. Objetivos • Dominar os conceitos básicos de programação em Assembly. • Realizar "debugging" de pequenos programas em Assembly utilizando o utilitário apropriado. • Estudar o funcionamento de um Sistema Operativo a baixo nível. • Realizar programas simples de exemplo em Assembly de comunicação com o exterior, que utilizem recursos disponíveis pelo Sistema Operativo através de SYSTEM CALLS.
  • 4. Conceitos  O Assembly foi provavelmente a primeira linguagem de programação da história, surgida na década de 50, época em que os computadores ainda usavam válvulas. A idéia do Assembly é usar um comando em substituição a cada instrução de máquina.  Assembly ou linguagem de montagem é uma notação legível por humanos para o código de máquina que uma arquitetura de computador específica usa, utilizada para programar dispositivos computacionais, como microprocessadores e microcontroladores.  A linguagem de máquina, que é um mero padrão de bits, torna-se legível pela substituição dos valores em bruto por símbolos chamados mnemónicos.
  • 5. Conceitos  Assembly é a linguagem de programação mais básica disponível para qualquer processador. Com a linguagem Assembly, um programador só trabalha com as operações executadas diretamente sobre a CPU física.
  • 6. Por que aprender Assembly?  A primeira razão para se trabalhar com o assembler é a oportunidade de conhecer melhor o funcionamento do seu PC, o que permite o desenvolvimento de programas de forma mais consistente.
  • 7. Por que aprender Assembly?  A segunda razão é que você pode ter um controle total sobre o PC ao fazer uso do assembler.
  • 8. Por que aprender Assembly?  Uma outra razão é que programas assembly são mais rápidos, menores e mais poderosos do que os criados com outras linguagens.
  • 9. Por que aprender Assembly?  Ultimamente, o assembler (assembler) permite uma otimização ideal nos programas, seja no seu tamanho ou execução.
  • 10. Processo de criação de programas  Para a criação de programas são necessários os seguintes passos: 1. Desenvolvimento do algoritmo, estágio em que o problema a ser solucionado é estabelecido e a melhor solução é proposta, criação de diagramas esquemáticos relativos à melhor solução proposta. 2. Codificação do algoritmo, o que consiste em escrever o programa em alguma linguagem de programação; linguagem assembly neste caso específico, tomando como base a solução proposta no passo anterior.
  • 11. Processo de criação de programas 3. A transformação para a linguagem de máquina, ou seja, a criação do programa objeto, escrito como uma sequência de zeros e uns que podem ser interpretados pelo processador. 4. O último estágio é a eliminação de erros detetados no programa na fase de teste. A correção normalmente requer a repetição de todos os passos, com observação atenta.
  • 12. SOFTWARE NECESSÁRIO  Para que possamos criar um programa, precisamos de algumas ferramentas:  Primeiro de um editor para criar o programa fonte.  Segundo de um assembler, um programa que ir transformar nossa fonte num programa objeto.  E, terceiro, de um linker (ligador) que ir gerar o programa executável a partir do programa objeto.
  • 13. SOFTWARE NECESSÁRIO  O editor pode ser qualquer um que dispusermos.  O assembler pode ser o TASM macro assembler da Borland, e o linker ser o TLINK, também da Borland.  Nós devemos criar os programas fonte com a extensão .ASM para que o TASM reconheça e o transforme no programa objeto, um "formato intermediário" do programa, assim chamado porque ainda não é um programa executável e tão pouco um programa fonte.
  • 14. SOFTWARE NECESSÁRIO  O linker gera a partir de um programa .OBJ, ou da combinação de vários deles, um programa executável, cuja extensão‚ normalmente .EXE, embora possa ser .COM dependendo da forma como for montado e ligado.
  • 15. 1ª Parte - Registos da CPU.  Para o propósito didático, vamos focar registos de 16 bits.  A CPU possui 4 registos internos, cada um de 16 bits.  São eles AX, BX, CX e DX.  São registos de uso geral e também podem ser usados como registos de 8 bits.  Para tanto devemos referenciá-los como, por exemplo, AH e AL, que são, respetivamente, o byte high e o low do registo AX. Esta nomenclatura também se aplica para os registos BX, CX e DX.
  • 16. Os registos, segundo seus respetivos nomes  AX Registo Acumulador  BX Registo Base  CX Registo Contador  DX Registo de Dados  DS Registo de Segmento de Dados  ES Registo de Segmento Extra  SS Registo de Segmento de Pilha  CS Registo de Segmento de Código  BP Registo Apontador da Base  SI Registo de Índice Fonte  DI Registo de Índice Destino  SP Registo Apontador de Pilha  IP Registo Apontador da Próxima Instrução  F Registo de Flag
  • 17. Estrutura Assembly Nas linhas do código em Linguagem Assembly existem duas partes: a primeira é o nome da instrução a ser executada; a segunda, os parâmetros do comando. Por exemplo: add ah bh Aqui "add" é o comando a ser executado, neste caso uma adição, e "ah" bem como "bh" são os parâmetros.
  • 18. Estrutura Assembly Por exemplo: mov al, 25 No exemplo acima, estamos usando a instrução mov, que significa mover o valor 25 para o registo al. O nome das instruções nesta linguagem é constituído de 2, 3 ou 4 letras. Estas instruções são chamadas mnemônicos ou códigos de operação, representando a função que o processador executar. Às vezes instruções aparecem assim: add al,[170] Os parênteses no segundo parâmetro indica-nos que vamos trabalhar com o conteúdo da célula de memória de número 170, ou seja, com o valor contido no endereço 170 da memória e não com o valor 170, isto é conhecido como "endereçamento direto".
  • 19. Assembly  Para construirmos os programas com o TASM, devemos estruturar o fonte de forma diferenciada ao que fazíamos com o programa debug.
  • 20. Estrutura da Programação  É importante incluir as seguintes diretivas assembly: .MODEL SMALL  Define o melo de memória a usar em nosso programa .CODE  Define as instruções do programa, relacionado ao segmento de código .STACK  Reserva espaço de memória para as instruções de programa na pilha END  Finaliza um programa assembly
  • 21. MODEL  Modelos Possíveis:  TINY: Code and Data must fit in same 64k segment. Both Code and Data are NEAR.  SMALL: Code & Data have separate segment, but must be each less than 64k Both Code and Data are NEAR. For most applications, this will suffice.  MEDIUM: Code may be larger than 64k, but Data has to be less than 64k Code is FAR, Data is NEAR. COMPACT: Code is less than 64k, but Data may be greater than 64k Code is NEAR, Data is FAR.  LARGE: Both Code & Data can be greather than 64k. Both are FAR, but a single array cannot be greater than 64k. Note that max array size means nothing if you are just writing in assembler. This only matters when you link to C or another high level language.  HUGE: Same as LARGE, but arrays can be greater than 64k. What that means is that the array index is a far pointer, instead of a NEAR one. LARGE and HUGE are identical to the assembler programmer.
  • 22. STACK  .STACK 200h Tells the compiler to set up a 200h byte stack upon execution of the program. NOTE: the size you choose for the stack does not change the size of the file on disk. You can see what I mean by changing the 200h to, say, 400h and then recompiling. The file sizes are identicle.
  • 23. DATA  .DATA  Simplified, unnamed 'data' segment. This is where those simplified segments become very handy. If you were to write out the segment declaration the regular way, you'd have to write something like this:
  • 24. CODE  .CODE  Pretty much the same story as above, but this is for the code segment.
  • 25. END  END  This tells the compiler that we are all done with our program and that it can stop compiling, now.
  • 26. INSTRUÇÃO MOV Propósito: Transferência de dados entre células de memória, registos e o acumulador. Sintaxe: MOV Destino, Fonte Destino é o lugar para onde o dado ser movido e Fonte é o lugar onde o dado está.
  • 27. INSTRUÇÃO MOV Os diferentes movimentos de dados permitidos para esta instrução são: *Destino: memória. Fonte: acumulador *Destino: acumulador. Fonte: memória *Destino: registo de segmento. Fonte: memória/registo *Destino: memória/registo. Fonte: registo de segmento *Destino: registo. Fonte: registo *Destino: registo. Fonte: memória *Destino: memória. Fonte: registo *Destino: registo. Fonte: dado imediato *Destino: memória. Fonte: dado imediato
  • 28. Interrupções mais comuns Int 21H (Interrupção do DOS) Múltiplas chamadas à funções DOS. Int 10H (Interrupção do BIOS) Entrada e Saída de Vídeo. Int 16H (Interrupção do BIOS) Entrada e Saída do Teclado. Int 17H (Interrupção do BIOS) Entrada e Saída da Impressora.
  • 29. INSTRUÇÃO MOV Exemplo: MOV AX,0006h MOV BX,AX MOV AX,4C00h INT 21h Este pequeno programa move o valor 0006h para o registo AX, então ele move o conteúdo de AX (0006h) para o registo BX, e finalmente move o valor 4C00h para o registo AX para terminar a execução com a opção 4C da interrupção 21h.
  • 30. Primeiro passo Use um editor de texto para criar o programa fonte. Exemplo: Bloco de notas (NotePad) Notepad ++ Entre com as seguintes linhas:
  • 31. Primeiro exemplo ; usar; para fazer comentários em programas assembly .MODEL SMALL ;modelo de memória .STACK ;espaço de memória para instruções do programa na pilha .CODE ;as linhas seguintes são instruções do programa mov ah,01h ;move o valor 01h para o registrador ah mov cx,07h ;move o valor 07h para o registrador cx int 10h ;interrupção 10h mov ah,4ch ;move o valor 4ch para o registrador ah int 21h ;interrupção 21h END ;finaliza o código do programa
  • 32. Segundo passo  Salvar o arquivo com o seguinte nome: exam1.asm  (Não esquecer de salvá-lo no formato ASCII.)
  • 33. Terceiro passo Usar o programa TASM para construir o programa objeto. C:>tasm exam1.asm Turbo Assembler Version 2.0 Copyright (c) 1988, 1990 Borland International Assembling file: exam1.asm Error messages: None Warning messages: None Passes: 1 Remaining memory: 471k O TASM só pode criar programas no formato .OBJ, que ainda não pode ser executado.
  • 34. Quarto passo Usar o programa TLINK para criar o programa executável. C:>tlink exam1.obj Turbo Link Version 3.0 Copyright (c) 1987, 1990 Borland International C:> Onde exam1.obj é o nome do programa intermediário, .OBJ. O comando acima gera diretamente o arquivo com o nome do programa intermediário e a extensão .EXE. É opcional a colocação da extensão .obj no comando.
  • 35. Quinto passo Executar o programa executável criado. C:>exam1[enter] Lembre-se, este programa assembly muda o tamanho do cursor no DOS.
  • 36. Segundo Exemplo Use qualquer editor e crie o seguinte: ;exemplo2 .model small .stack .code mov ah,2h ;move o valor 2h para o registrador ah mov dl,2ah ;move o valor 2ah para o registrador dl ;(‚ o valor ASCII do caractere *) int 21h ;interrupção 21h mov ah,4ch ;função 4ch, sai para o sistema operacional int 21h ;interrupção 21h end ;finaliza o programa
  • 37. Segundo passo Salvar o arquivo com o nome: exam2.asm Não esquecer de salvar em formato ASCII.
  • 38. Terceiro passo Usar o programa TASM para construir o programa objeto. C:>tasm exam2.asm Turbo Assembler Version 2.0 Copyright (c) 1988, 1990 Borland International Assembling file: exam2.asm Error messages: None Warning messages: None Passes: 1 Remaining memory: 471k
  • 39. Quarto passo Usar o programa TLINK para criar o programa executável. C:>tlink exam2.obj Turbo Link Version 3.0 Copyright (c) 1987, 1990 Borland International C:>
  • 40. Quinto passo Executar o programa: C:>exam2[enter] * C:> este programa imprime o caracter * na tela.
  • 41. Exemplos de programas a fazer em Assembly  http://assembly.happycodings.com/
