O documento apresenta as especificações técnicas e operacionais do equipamento de fotodepilação Holonyak, que utiliza luz LED NIR com comprimento de onda de 780-850nm. Ele também descreve a história do LED, seu funcionamento, características de aplicação e cuidados pré e pós-tratamento, além de contraindicações e testes de sensibilidade. Por fim, aborda os efeitos da luz coerente e incoerente no tecido, e a importância do alinhamento entre profissionais e parâmetros técnicos durante o tratamento.

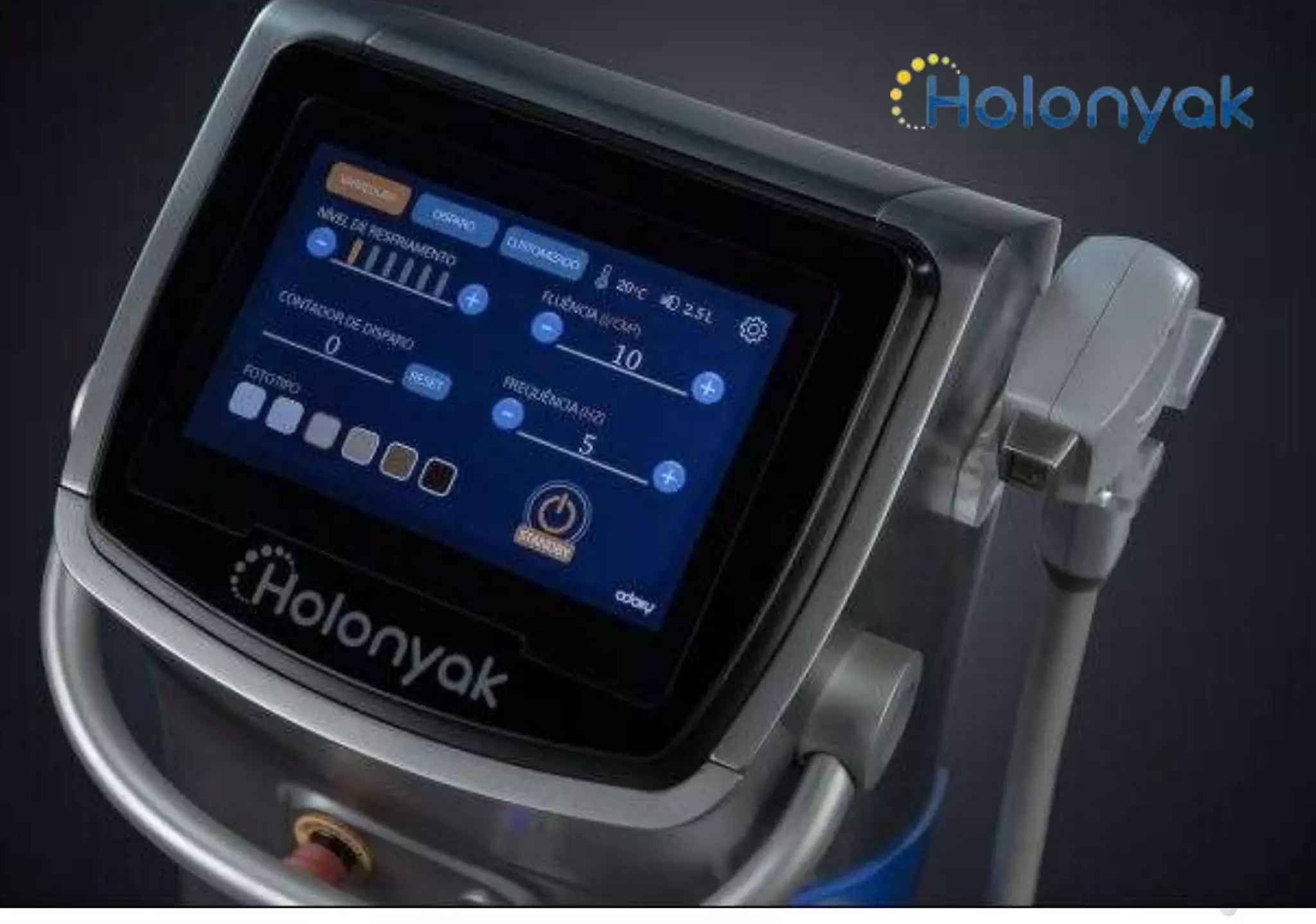

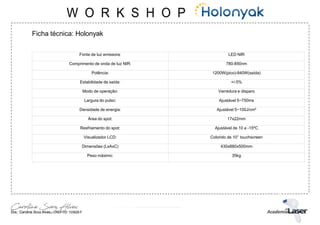

2. Ficha técnica: Holonyak
Fonte de luz emissora: LED NIR
Comprimento de onda de luz NIR: 780-850nm
Potência: 1200W(pico)-840W(saída)
Estabilidade de saída: +/-5%
Modo de operação: Varredura e disparo
Largura do pulso: Ajustável 5~750ms
Densidade de energia: Ajustável 5~100J/cm²
Área do spot: 17x22mm
Resfriamento do spot: Ajustável de 10 a -15ºC
Visualizador LCD: Colorido de 10’’ touchscreen
Dimensões (LxAxC) 430x880x500mm
Peso máximo: 35kg

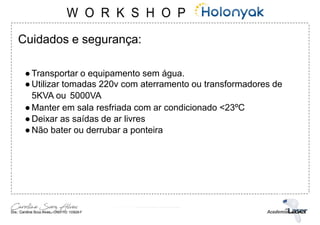

3. Cuidados e segurança:
●Transportar o equipamento sem água.
●Utilizar tomadas 220v com aterramento ou transformadores de
5KVA ou 5000VA
●Manter em sala resfriada com ar condicionado <23ºC
●Deixar as saídas de ar livres
●Não bater ou derrubar a ponteira

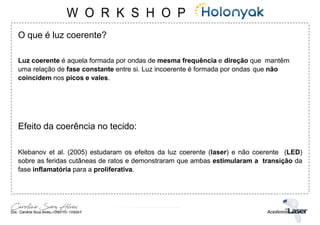

6. O que é luz coerente?
Luz coerente é aquela formada por ondas de mesma frequência e direção que mantêm
uma relação de fase constante entre si. Luz incoerente é formada por ondas que não
coincidem nos picos e vales.
Efeito da coerência no tecido:
Klebanov et al. (2005) estudaram os efeitos da luz coerente (laser) e não coerente (LED)
sobre as feridas cutâneas de ratos e demonstraram que ambas estimularam a transição da
fase inflamatória para a proliferativa.

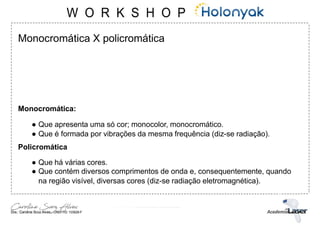

7. Monocromática X policromática
Monocromática:
● Que apresenta uma só cor; monocolor, monocromático.
● Que é formada por vibrações da mesma frequência (diz-se radiação).
Policromática
● Que há várias cores.
● Que contém diversos comprimentos de onda e, consequentemente, quando
na região visível, diversas cores (diz-se radiação eletromagnética).

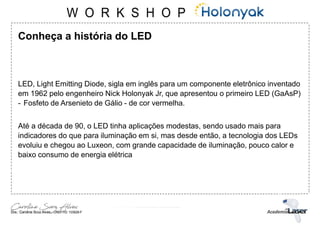

8. Conheça a história do LED
LED, Light Emitting Diode, sigla em inglês para um componente eletrônico inventado
em 1962 pelo engenheiro Nick Holonyak Jr, que apresentou o primeiro LED (GaAsP)
- Fosfeto de Arsenieto de Gálio - de cor vermelha.
Até a década de 90, o LED tinha aplicações modestas, sendo usado mais para
indicadores do que para iluminação em si, mas desde então, a tecnologia dos LEDs
evoluiu e chegou ao Luxeon, com grande capacidade de iluminação, pouco calor e
baixo consumo de energia elétrica

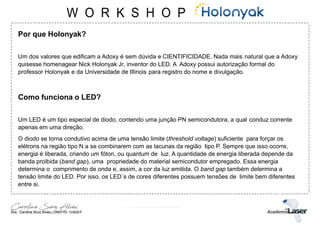

9. Por que Holonyak?
Um dos valores que edificam a Adoxy é sem dúvida e CIENTIFICIDADE. Nada mais natural que a Adoxy
quisesse homenagear Nick Holonyak Jr, inventor do LED. A Adoxy possui autorização formal do
professor Holonyak e da Universidade de Illinois para registro do nome e divulgação.
Como funciona o LED?
Um LED é um tipo especial de diodo, contendo uma junção PN semicondutora, a qual conduz corrente
apenas em uma direção.
O diodo se torna condutivo acima de uma tensão limite (threshold voltage) suficiente para forçar os
elétrons na região tipo N a se combinarem com as lacunas da região tipo P. Sempre que isso ocorre,
energia é liberada, criando um fóton, ou quantum de luz. A quantidade de energia liberada depende da
banda proibida (band gap), uma propriedade do material semicondutor empregado. Essa energia
determina o comprimento de onda e, assim, a cor da luz emitida. O band gap também determina a
tensão limite do LED. Por isso, os LED´s de cores diferentes possuem tensões de limite bem diferentes
entre si.

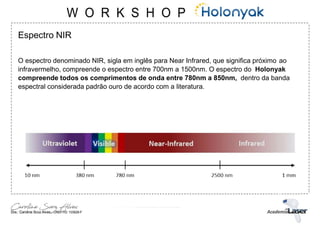

10. Espectro NIR
O espectro denominado NIR, sigla em inglês para Near Infrared, que significa próximo ao
infravermelho, compreende o espectro entre 700nm a 1500nm. O espectro do Holonyak
compreende todos os comprimentos de onda entre 780nm a 850nm, dentro da banda
espectral considerada padrão ouro de acordo com a literatura.

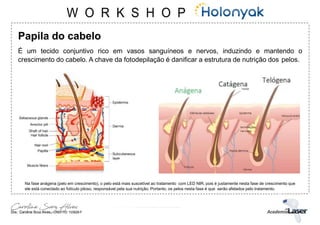

11. Papila do cabelo
É um tecido conjuntivo rico em vasos sanguíneos e nervos, induzindo e mantendo o
crescimento do cabelo. A chave da fotodepilação é danificar a estrutura de nutrição dos pelos.
Na fase anágena (pelo em crescimento), o pelo está mais suscetível ao tratamento com LED NIR, pois é justamente nesta fase de crescimento que
ele está conectado ao folículo piloso, responsável pela sua nutrição. Portanto, os pelos nesta fase é que serão afetados pelo tratamento.

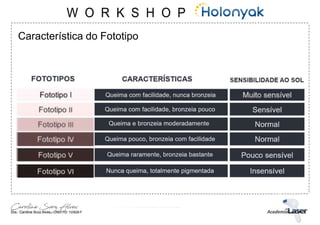

12. Característica do Fototipo

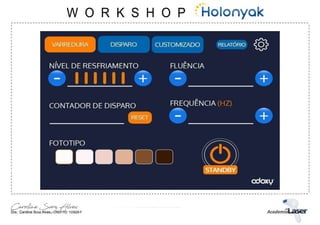

13. Parâmetros
● Fluência: é a quantidade de energia (joules) depositada numa determinada área (cm²). Ou seja, é
a dose de energia necessária para produzir o efeito desejado. Vai variar de acordo com o tecido e
sensibilidade do paciente.
● Largura de pulso: o tamanho em que o pulso abre e permanece em sua amplitude dentro do tecido
(teoria da pirâmide em base ou ponta); A largura de pulso está diretamente ligada com o fototipo
● Intervalo de pulso: o tempo de intervalo do aquecimento dentro do tecido até o próximo pulso, este
ajuste é referente ao TRT (Tempo de Relaxamento Térmico), quanto maior for esse intervalo em
relação à largura do pulso, menor será o tempo de relaxamento dessa estrutura.
● Número de pulso: quantidade de pulsos que foram programados para determinada largura de
pulso. Dividirá o número total de largura de pulso pela quantidade de pulsos programada.
● Frequência Hz: número de pulsos por segundo. Quanto maior for essa frequência, mais disparos
por segundo acontecerão. Assim tendo total ligação com a prática do profissional. Se a velocidade
de mão prática do profissional não for compatível com a frequência, poderão acontecer múltiplos
disparos na mesma região, assim levando à intercorrência.

15. Cuidados pré-aplicação
● Não depilar as áreas tratadas com cera, pinça ou qualquer método que retire o pelo
pela raiz com 30 dias antes da sessão.;
● Em caso de exposição ao sol, é preciso avisar o responsável pela aplicação antes da
sessão para que os parâmetros sejam ajustados;
● Não utilizar ácidos na região tratada no período de 7 dias antes da sessão e 7 dias
depois da sessão;
● Não aplicar autobronzeadores no período de 7 dias antecedente a sessão;
● Não utilizar descolorantes na região tratada;
● Antes do procedimento, a região deve estar limpa e sem pelos; raspar com 24 horas
antes da sessão, ou conforme orientação do responsável pela aplicação;
● Não estar com pele bronzeada no período de 7 dias antes e depois da aplicação;
● Caso apresente herpes labial frequente (mais de uma vez ao mês), orientar que o
paciente procure atendimento médico antes do início das aplicações.

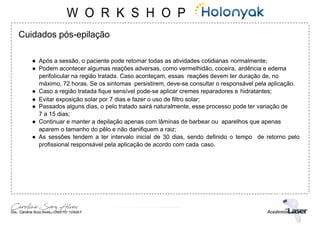

16. Cuidados pós-epilação
● Após a sessão, o paciente pode retomar todas as atividades cotidianas normalmente;
● Podem acontecer algumas reações adversas, como vermelhidão, coceira, ardência e edema
perifolicular na região tratada. Caso aconteçam, essas reações devem ter duração de, no
máximo, 72 horas. Se os sintomas persistirem, deve-se consultar o responsável pela aplicação.
● Caso a região tratada fique sensível pode-se aplicar cremes reparadores e hidratantes;
● Evitar exposição solar por 7 dias e fazer o uso de filtro solar;
● Passados alguns dias, o pelo tratado sairá naturalmente, esse processo pode ter variação de
7 a 15 dias;
● Continuar e manter a depilação apenas com lâminas de barbear ou aparelhos que apenas
aparem o tamanho do pêlo e não danifiquem a raiz;
● As sessões tendem a ter intervalo inicial de 30 dias, sendo definido o tempo de retorno pelo
profissional responsável pela aplicação de acordo com cada caso.

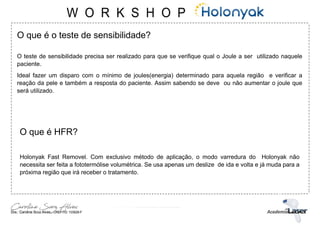

17. O que é o teste de sensibilidade?
O teste de sensibilidade precisa ser realizado para que se verifique qual o Joule a ser utilizado naquele
paciente.
Ideal fazer um disparo com o mínimo de joules(energia) determinado para aquela região e verificar a
reação da pele e também a resposta do paciente. Assim sabendo se deve ou não aumentar o joule que
será utilizado.
O que é HFR?
Holonyak Fast Removel. Com exclusivo método de aplicação, o modo varredura do Holonyak não
necessita ser feita a fototermólise volumétrica. Se usa apenas um deslize de ida e volta e já muda para a
próxima região que irá receber o tratamento.

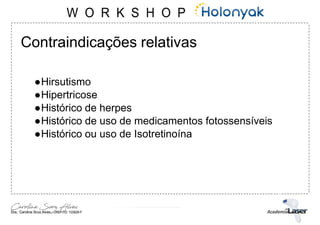

18. Contraindicações relativas
●Hirsutismo
●Hipertricose
●Histórico de herpes
●Histórico de uso de medicamentos fotossensíveis
●Histórico ou uso de Isotretinoína

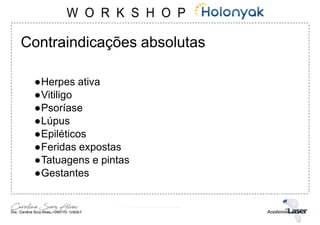

19. Contraindicações absolutas
●Herpes ativa
●Vitiligo
●Psoríase
●Lúpus
●Epiléticos
●Feridas expostas
●Tatuagens e pintas
●Gestantes

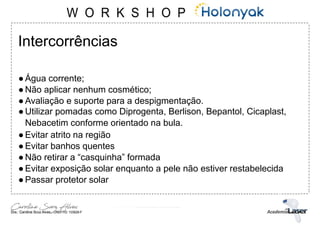

20. Intercorrências
●Água corrente;
●Não aplicar nenhum cosmético;
●Avaliação e suporte para a despigmentação.
●Utilizar pomadas como Diprogenta, Berlison, Bepantol, Cicaplast,
Nebacetim conforme orientado na bula.
●Evitar atrito na região
●Evitar banhos quentes
●Não retirar a “casquinha” formada
●Evitar exposição solar enquanto a pele não estiver restabelecida
●Passar protetor solar

22. OBRIGADO!
