O documento aborda a teoria do envelhecimento e inovações em tratamentos estéticos, destacando o uso de tecnologias como o Raytrace Shower e a pluma iônica para sublimação da pele. Essas tecnologias visam melhorar a produção de colágeno, tratar cicatrizes, rugas e lesões, garantindo resultados rápidos e seguros. O protocolo de aplicação varia de acordo com a condição da pele e os objetivos do tratamento, recomendando cuidados pós-procedimento e a importância da qualificação profissional na aplicação das técnicas.

2. Por que envelhecemos?
Em 1956 Dr Denham Haman propôs Teoria
do Envelhecimento via Radicais livres

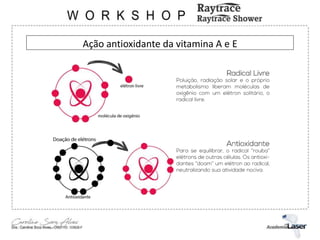

3. Ação antioxidante da vitamina A e E

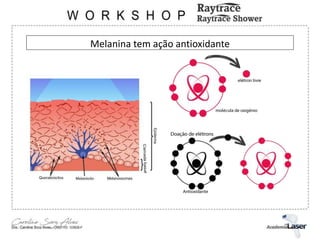

4. Melanina tem ação antioxidante

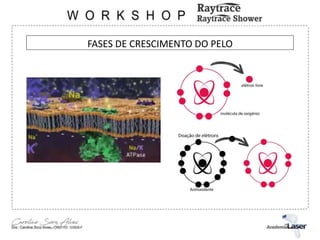

5. FASES DE CRESCIMENTO DO PELO

6. Após 25 anos a produção colágeno diminui

7. Raytrace Shower® Não ablativo - Hidratação, Colágeno e Clareamento
Diferença de espessura da
epiderme após o Raytrace Shower®

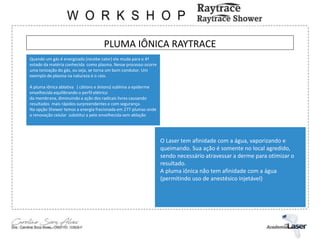

8. PLUMA IÔNICA RAYTRACE
Quando um gás é energizado (recebe calor) ele muda para o 4º
estado da matéria conhecida como plasma. Nesse processo ocorre
uma ionização do gás, ou seja, se torna um bom condutor. Um
exemplo de plasma na natureza é o raio.
A pluma iônica ablativa ( cátions e ânions) sublima a epiderme
envelhecida equilibrando o perfil elétrico
da membrana, diminuindo a ação dos radicais livres causando
resultados mais rápidos surpreendentes e com segurança.
Na opção Shower temos a energia fracionada em 277 plumas onde
a renovação celular substitui a pele envelhecida sem ablação
O Laser tem afinidade com a água, vaporizando e
queimando. Sua ação é somente no local agredido,
sendo necessário atravessar a derme para otimizar o
resultado.
A pluma iônica não tem afinidade com a água
(permitindo uso de anestésico injetável)

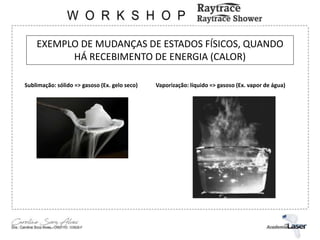

9. EXEMPLO DE MUDANÇAS DE ESTADOS FÍSICOS, QUANDO
HÁ RECEBIMENTO DE ENERGIA (CALOR)
Sublimação: sólido => gasoso (Ex. gelo seco) Vaporização: líquido => gasoso (Ex. vapor de água)

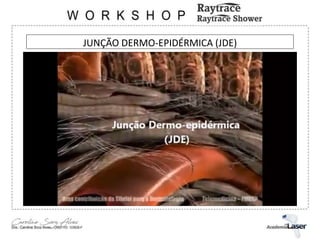

10. JUNÇÃO DERMO-EPIDÉRMICA (JDE)

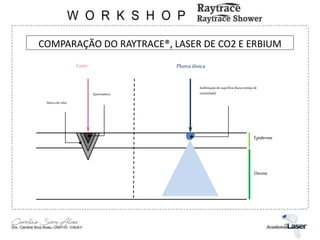

11. COMPARAÇÃO DO RAYTRACE®, LASER DE CO2 E ERBIUM
Marca decalor
Laser
Queimadura
Epiderme
Derme
Pluma iônica
Sublimaçãodesuperfície(baixotempode
inatividade)

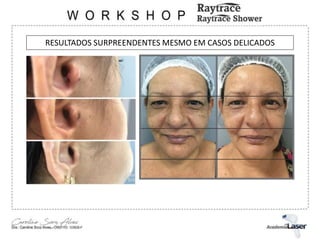

12. RESULTADOS SURPREENDENTES MESMO EM CASOS DELICADOS

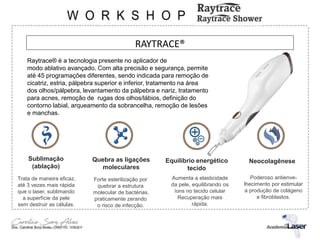

13. RAYTRACE®
Raytrace® é a tecnologia presente no aplicador de
modo ablativo avançado. Com alta precisão e segurança, permite
até 45 programações diferentes, sendo indicada para remoção de
cicatriz, estria, pálpebra superior e inferior, tratamento na área
dos olhos/pálpebra, levantamento da pálpebra e nariz, tratamento
para acnes, remoção de rugas dos olhos/lábios, definição do
contorno labial, arqueamento da sobrancelha, remoção de lesões
e manchas.
Sublimação
(ablação)
Quebra as ligações
moleculares
Equilíbrio energético
tecido
Neocolagênese
Trata de maneira eficaz,
até 3 vezes mais rápida
que o laser, sublimando
a superfície da pele
sem destruir as células.
Poderoso antienve-
lhecimento por estimular
a produção de colágeno
e fibroblastos.
Forte esterilização por
quebrar a estrutura
molecular de bactérias,
praticamente zerando
o risco de infecção.
Aumenta a elasticidade
da pele, equilibrando os
íons no tecido celular
Recuperação mais
rápida.

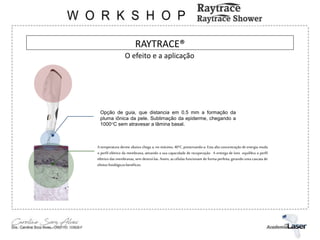

14. RAYTRACE®
Opção de guia, que distancia em 0.5 mm a formação da
pluma iônica da pele. Sublimação da epiderme, chegando a
1000°C sem atravesar a lâmina basal.
A temperatura derme abaixo chega a, no máximo, 40°C, preservando-a. Esta alta concentração de energia muda
o perfil elétrico da membrana, ativando a sua capacidade de recuperação. A entrega de íons equilibra o perfil
elétrico das membranas, sem destruí-las. Assim, as células funcionam de forma perfeita, gerando uma cascata de
efeitosfisiológicosbenéficos.
O efeito e a aplicação

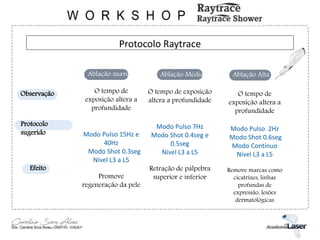

15. Protocolo Raytrace
Observação
Protocolo
sugerido
Efeito
Ablação suave Ablação Alta
Ablação Média
O tempo de exposição
altera a profundidade
Modo Pulso 7Hz
Modo Shot 0.4seg e
0.5seg
Nível L3 a L5
Retração de pálpebra
superior e inferior
O tempo de
exposição altera a
profundidade
Modo Pulso 15Hz e
40Hz
Modo Shot 0.3seg
Nível L3 a L5
Promove
regeneração da pele
O tempo de
exposição altera a
profundidade
Modo Pulso 2Hz
Modo Shot 0.6seg
Modo Contínuo
Nível L3 a L5
Remove marcas como
cicatrizes, linhas
profundas de
expressão, lesões
dermatológicas

16. NOTA
NÃO nos responsabilizamos por profissionais
que usarem os protocolos médicos.
Cabe a cada profissional saber junto ao seu
Conselho e/ou Especialidade se é apto ou não
a fazer os procedimentos, mesmo se estes
são pertencentes ao protocolo do
equipamento utilizado e material oficial da
empresa.

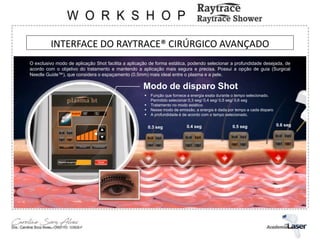

17. INTERFACE DO RAYTRACE® CIRÚRGICO AVANÇADO
Modo de disparo Shot
 Função que fornece a energia exata durante o tempo selecionado.
Permitido selecionar 0,3 seg/ 0,4 seg/ 0,5 seg/ 0,6 seg
 Tratamento no modo estático
 Nesse modo de emissão, a energia é dada por tempo a cada disparo
 A profundidade é de acordo com o tempo selecionado.
0.3 seg 0.4 seg 0.5 seg 0.6 seg
O exclusivo modo de aplicação Shot facilita a aplicação de forma estática, podendo selecionar a profundidade desejada, de
acordo com o objetivo do tratamento e mantendo a aplicação mais segura e precisa. Possui a opção de guia (Surgical
Needle Guide™), que considera o espaçamento (0.5mm) mais ideal entre o plasma e a pele.

18. RAYTRACE®
O efeito e a aplicação
Exemplo de aplicação shot:
Modo de disparo
0.3 seg 0.4 seg 0.5 seg 0.6 seg

19. Protocolo Raytrace
Modos Cirúrgicos
Blefaroplastia superior
(Lifiting)
Preparação
1.Higienize a área
2.Aplique o creme anestésico de
sua preferência na área do
procedimento conforme
instrução de uso (pode-se usar o
Raytrace Shower antes para
aumentar a absorção)
3. Inicie o procedimento após
retirar o excesso de anestésico.
4. O anestésico pode ser
injetável (à critério do médico)
• Delimite a área do
procedimento • Pode ser aplicado creme
regenerador e anibióticos
a critério médico.
Anesthetic Cream
Modo Shot:
0,6 segundos diminuindo até
0,3 segundos.
(A = 0,6 / 0,5 – B = 0,4 – C =
0,3).
L2 a L5.
Quanto menor tempo de
disparo, menor ablação.
Quanto maior o nível de
potência, maior ablação: L 1-5.
A
B
C

20. Protocolo Raytrace
Modos Cirúrgicos

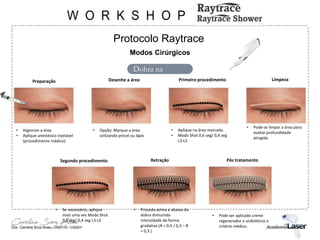

Dobra na
Pálpebra
Preparação Desenhe a área Primeiro procedimento Limpeza
• Higienize a área
• Aplique anestésico injetável
(procedimento médico)
• Opção: Marque a área
utilizando pincel ou lápis
• Aplique na área marcada.
• Modo Shot 0,6 seg/ 0,4 seg
L3-L5
• Pode-se limpar a área para
avaliar profundidade
atingida
• Se necessário, aplique
mais uma vez Modo Shot
0,6 seg/ 0,4 seg L3-L5
• Proceda acima e abaixo da
dobra dimiuindo
intensidade de forma
gradativa (A = 0,4 / 0,3 – B
= 0,3 )
• Pode ser aplicado creme
regenerador e anibióticos a
critério médico.
Segundo procedimento Retração Pós tratamento

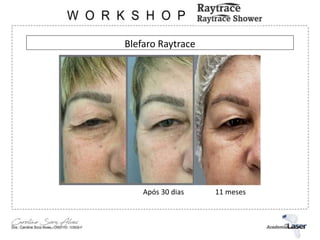

21. Blefaro Raytrace
Após 30 dias 11 meses

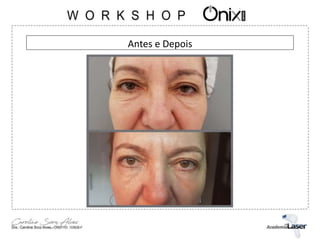

22. Antes e Depois

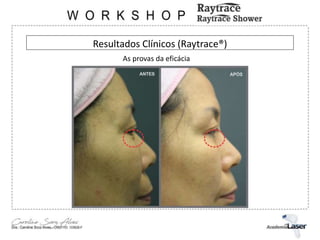

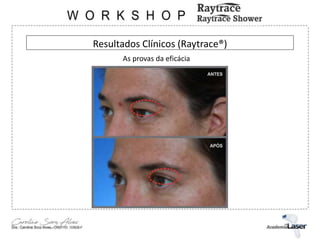

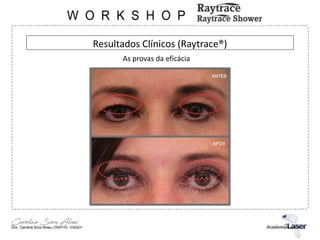

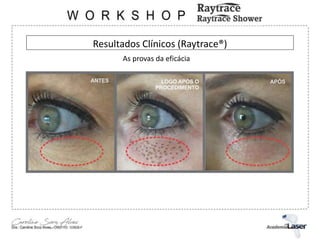

23. Resultados Clínicos (Raytrace®)
As provas da eficácia

24. Resultados Clínicos (Raytrace®)
As provas da eficácia

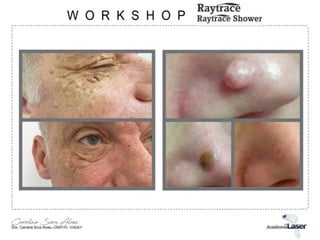

25. Resultados Clínicos (Raytrace®)
As provas da eficácia

26. Resultados Clínicos (Raytrace®)
As provas da eficácia

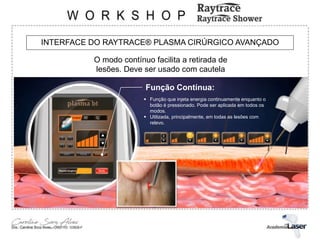

27. INTERFACE DO RAYTRACE® PLASMA CIRÚRGICO AVANÇADO
Função Contínua:
 Função que injeta energia continuamente enquanto o
botão é pressionado. Pode ser aplicada em todos os
modos.
 Utilizada, principalmente, em todas as lesões com
relevo.
O modo contínuo facilita a retirada de
lesões. Deve ser usado com cautela

28. Raytrace®
Modo contínuo
O efeito e a aplicação

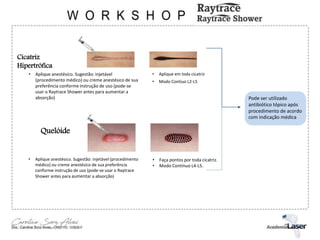

29. Cicatriz
Hipertrófica
• Aplique anestésico. Sugestão: injetável
(procedimento médico) ou creme anestésico de sua
preferência conforme instrução de uso (pode-se
usar o Raytrace Shower antes para aumentar a
absorção)
• Aplique em toda cicatriz
• Modo Contíuo L2-L5
Quelóide
• Aplique anestésico. Sugestão: injetável (procedimento
médico) ou creme anestésico de sua preferência
conforme instrução de uso (pode-se usar o Raytrace
Shower antes para aumentar a absorção)
• Faça pontos por toda cicatriz.
• Modo Contínuo L4-L5.
Pode ser utilizado
antibiótico tópico após
procedimento de acordo
com indicação médica

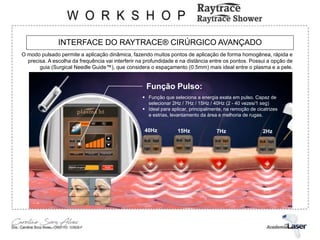

31. INTERFACE DO RAYTRACE® CIRÚRGICO AVANÇADO
O modo pulsado permite a aplicação dinâmica, fazendo muitos pontos de aplicação de forma homogênea, rápida e
precisa. A escolha da frequência vai interferir na profundidade e na distância entre os pontos. Possui a opção de
guia (Surgical Needle Guide™), que considera o espaçamento (0.5mm) mais ideal entre o plasma e a pele.
Função Pulso:
 Função que seleciona a energia exata em pulso. Capaz de
selecionar 2Hz / 7Hz / 15Hz / 40Hz (2 - 40 vezes/1 seg)
 Ideal para aplicar, principalmente, na remoção de cicatrizes
e estrias, levantamento da área e melhoria de rugas.
40Hz 15Hz 7Hz 2Hz

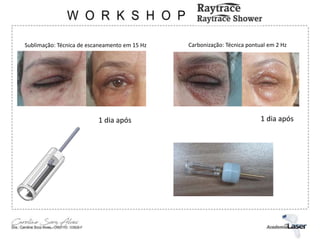

33. Sublimação: Técnica de escaneamento em 15 Hz Carbonização: Técnica pontual em 2 Hz
1 dia após 1 dia após

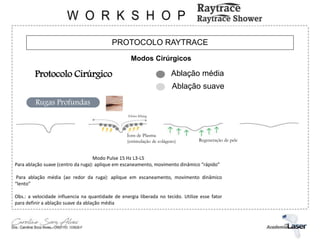

34. PROTOCOLO RAYTRACE
Modos Cirúrgicos
Protocolo Cirúrgico Ablação média
Ablação suave
Rugas Profundas
Efeito lifiting
Íons de Plasma
(estimulação de colágeno) Regeneração de pele
Modo Pulse 15 Hz L3-L5
Para ablação suave (centro da ruga): aplique em escaneamento, movimento dinâmico “rápido”
Para ablação média (ao redor da ruga): aplique em escaneamento, movimento dinâmico
“lento”
Obs.: a velocidade influencia na quantidade de energia liberada no tecido. Utilize esse fator
para definir a ablação suave da ablação média

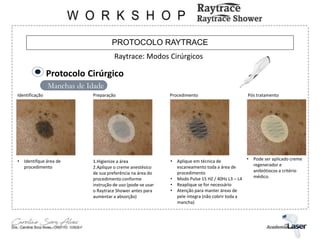

40. PROTOCOLO RAYTRACE
Raytrace: Modos Cirúrgicos
Manchas de Idade
Protocolo Cirúrgico
Identificação Preparação Procedimento Pós tratamento
• Identifque área de
procedimento
1.Higienize a área
2.Aplique o creme anestésico
de sua preferência na área do
procedimento conforme
instrução de uso (pode-se usar
o Raytrace Shower antes para
aumentar a absorção)
• Aplique em técnica de
escaneamento toda a área de
procedimento
• Modo Pulse 15 HZ / 40Hz L3 – L4
• Reaplique se for necessário
• Atenção para manter áreas de
pele íntegra (não cobrir toda a
mancha)
• Pode ser aplicado creme
regenerador e
anibiótiocos a critério
médico.

42. PROTOCOLO RAYTRACE
Raytrace: Modos Cirúrgicos
Remoção de Tatuagem
Protocolo Cirúrgico Mix
• Aplique solução salina (sal úmido: sal +
clorexidina) com lidocaína 1% em pasta
na região em camada grossa.
• Aplicar em camadas mais finas de 3 a 4
vezes na área.
• A solução salina vai absorver o
pigmento.
• Cubra com curativo Tegaderm e
Fixomull para fixar.
• Permanecer por 1-2 horas, dependendo
da espessura da pele.
• Remova camadas da epiderme da
tatuagem (servirá para abrir a pele
para o próximo passo)
• Modo Contínuo L1
2) Fixomull
Stretch
1) Tegaderm

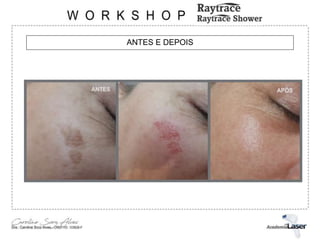

43. ANTES E DEPOIS

44. PROTOCOLO RAYTRACE
Raytrace: Modos Cirúrgicos
Protocolo Cirúrgico

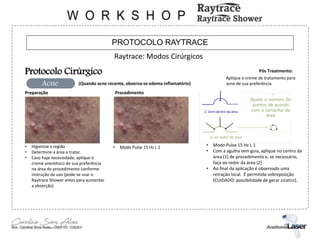

Acne (Quando acne recente, observa-se edema inflamatório)
Procedimento
Preparação
• Higienize a região
• Determine a área a tratar.
• Caso haja necessidade, aplique o
creme anestésico de sua preferência
na área do procedimento conforme
instrução de uso (pode-se usar o
Raytrace Shower antes para aumentar
a absorção)
• Modo Pulse 15 Hz L 1
Ajuste o número de
pontos de acordo
com o tamanho da
área
• Modo Pulse 15 Hz L 1
• Com a agulha sem guia, aplique no centro da
área (1) de procedimento e, se necessário,
faça ao redor da área (2)
• Ao final da aplicação é observado uma
retração local. É permitida sobreposição
(CUIDADO: possibilidade de gerar cicatriz).
① 1mm dentro da área
② ao redor da área
Pós Treatmento:
Aplique o creme de tratamento para
acne de sua preferência

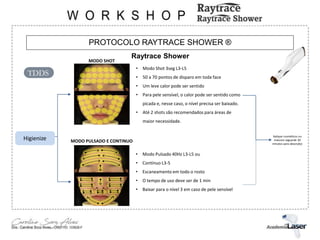

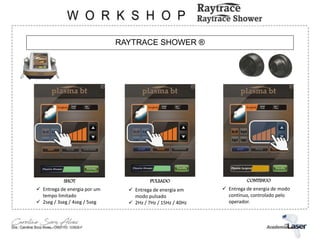

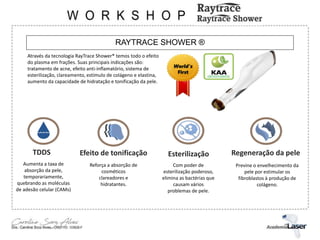

45. RAYTRACE SHOWER ®
Através da tecnologia RayTrace Shower® temos todo o efeito
do plasma em frações. Suas principais indicações são:
tratamento de acne, efeito anti-inflamatório, sistema de
esterilização, clareamento, estímulo de colágeno e elastina,
aumento da capacidade de hidratação e tonificação da pele.
TDDS
Aumenta a taxa de
absorção da pele,
temporariamente,
quebrando as moléculas
de adesão celular (CAMs)
Efeito de tonificação
Reforça a absorção de
cosméticos
clareadores e
hidratantes.
Esterilização
Com poder de
esterilização poderoso,
elimina as bactérias que
causam vários
problemas de pele.
Regeneração da pele
Previne o envelhecimento da
pele por estimular os
fibroblastos à produção de
colágeno.
World’s
First

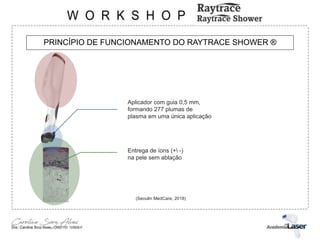

46. PRINCÍPIO DE FUNCIONAMENTO DO RAYTRACE SHOWER ®
Aplicador com guia 0,5 mm,
formando 277 plumas de
plasma em uma única aplicação
Entrega de íons (+ -)
na pele sem ablação
(Seoulin MedCare, 2018)

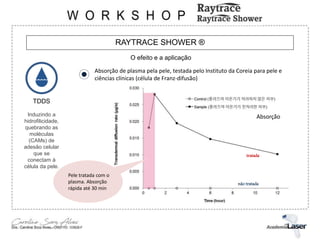

47. RAYTRACE SHOWER ®
O efeito e a aplicação
Absorção de plasma pela pele, testada pelo Instituto da Coreia para pele e
ciências clínicas (célula de Franz-difusão)
TDDS
Induzindo a
hidrofilicidade,
quebrando as
moléculas
(CAMs) de
adesão celular
que se
conectam à
célula da pele.
Pele tratada com o
plasma. Absorção
rápida até 30 min
Absorção
tratada
não tratada

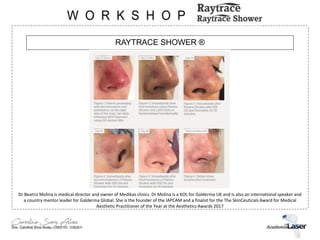

48. RAYTRACE SHOWER ®
Dr Beatriz Molina is medical director and owner of Medikas clinics. Dr Molina is a KOL for Galderma UK and is also an international speaker and
a country mentor leader for Galderma Global. She is the founder of the IAPCAM and a finalist for the The SkinCeuticals Award for Medical
Aesthetic Practitioner of the Year at the Aesthetics Awards 2017

49. RAYTRACE SHOWER ®
Resultados clínicos (Raytrace Shower®)
As provas da eficácia
Esterilização

50. RAYTRACE SHOWER ®
SHOT PULSADO CONTINUO
 Entrega de energia por um
tempo limitado
 2seg / 3seg / 4seg / 5seg
 Entrega de energia em
modo pulsado
 2Hz / 7Hz / 15Hz / 40Hz
 Entrega de energia de modo
contínuo, controlado pelo
operador.

51. PROTOCOLO RAYTRACE SHOWER ®
Raytrace Shower
MODO SHOT
MODO PULSADO E CONTINUO
• Modo Pulsado 40Hz L3-L5 ou
• Contínuo L3-5
• Escaneamento em todo o rosto
• O tempo de uso deve ser de 1 min
• Baixar para o nível 3 em caso de pele sensível
• Modo Shot 3seg L3-L5
• 50 a 70 pontos de disparo em toda face
• Um leve calor pode ser sentido
• Para pele sensível, o calor pode ser sentido como
picada e, nesse caso, o nível precisa ser baixado.
• Até 2 shots são recomendados para áreas de
maior necessidade.
Aplique cosméticos ou
máscara (aguarde 30
minutos para absorção)
Higienize
TDDS

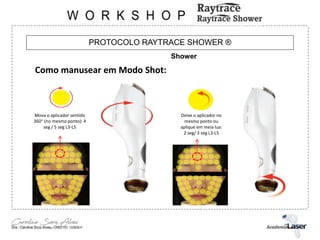

52. PROTOCOLO RAYTRACE SHOWER ®
Shower
Como manusear em Modo Shot:
Mova o aplicador sentido
360° (no mesmo ponto): 4
seg / 5 seg L3-L5
Deixe o aplicador no
mesmo ponto ou
aplique em meia lua:
2 seg/ 3 seg L3-L5

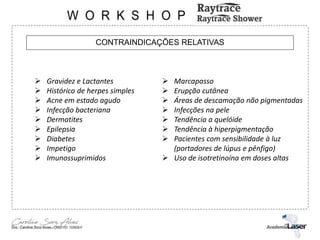

53. CONTRAINDICAÇÕES RELATIVAS
 Gravidez e Lactantes
 Histórico de herpes simples
 Acne em estado agudo
 Infecção bacteriana
 Dermatites
 Epilepsia
 Diabetes
 Impetigo
 Imunossuprimidos
 Marcapasso
 Erupção cutânea
 Áreas de descamação não pigmentadas
 Infecções na pele
 Tendência a quelóide
 Tendência à hiperpigmentação
 Pacientes com sensibilidade à luz
(portadores de lúpus e pênfigo)
 Uso de isotretinoína em doses altas

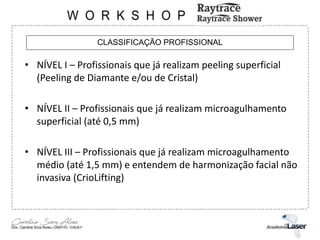

54. CLASSIFICAÇÃO PROFISSIONAL
• NÍVEL I – Profissionais que já realizam peeling superficial
(Peeling de Diamante e/ou de Cristal)
• NÍVEL II – Profissionais que já realizam microagulhamento
superficial (até 0,5 mm)
• NÍVEL III – Profissionais que já realizam microagulhamento
médio (até 1,5 mm) e entendem de harmonização facial não
invasiva (CrioLifting)

55. CLASSIFICAÇÃO PROFISSIONAL
• NÍVEL IV – Profissionais que já realizam laser de CO2
• NÍVEL V – Profissionais que já realizam laser de CO2 e
harmonização facial invasiva (preenchimento, fios, botox)
• NÍVEL VI – Profissionais que já realizam laser de CO2 e
conhece sobre lesões dermatológicas

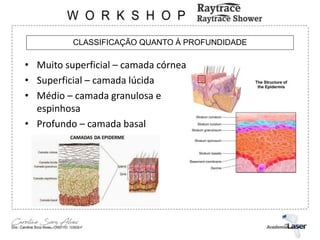

56. CLASSIFICAÇÃO QUANTO À PROFUNDIDADE
• Muito superficial – camada córnea
• Superficial – camada lúcida
• Médio – camada granulosa e
espinhosa
• Profundo – camada basal

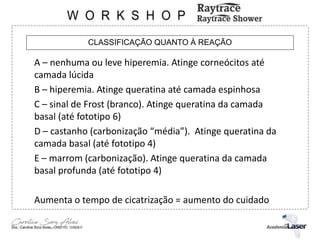

57. CLASSIFICAÇÃO QUANTO À REAÇÃO
A – nenhuma ou leve hiperemia. Atinge corneócitos até
camada lúcida
B – hiperemia. Atinge queratina até camada espinhosa
C – sinal de Frost (branco). Atinge queratina da camada
basal (até fototipo 6)
D – castanho (carbonização “média”). Atinge queratina da
camada basal (até fototipo 4)
E – marrom (carbonização). Atinge queratina da camada
basal profunda (até fototipo 4)
Aumenta o tempo de cicatrização = aumento do cuidado

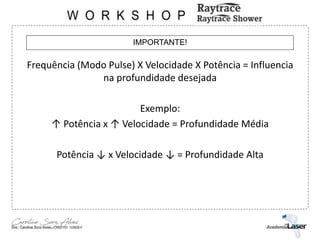

58. IMPORTANTE!
Frequência (Modo Pulse) X Velocidade X Potência = Influencia
na profundidade desejada
Exemplo:
↑ Potência x ↑ Velocidade = Profundidade Média
Potência ↓ x Velocidade ↓ = Profundidade Alta

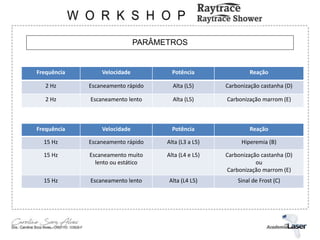

59. PARÂMETROS
Frequência Velocidade Potência Reação
2 Hz Escaneamento rápido Alta (L5) Carbonização castanha (D)
2 Hz Escaneamento lento Alta (L5) Carbonização marrom (E)
Frequência Velocidade Potência Reação
15 Hz Escaneamento rápido Alta (L3 a L5) Hiperemia (B)
15 Hz Escaneamento muito
lento ou estático
Alta (L4 e L5) Carbonização castanha (D)
ou
Carbonização marrom (E)
15 Hz Escaneamento lento Alta (L4 L5) Sinal de Frost (C)

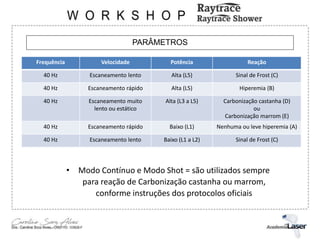

60. PARÂMETROS
Frequência Velocidade Potência Reação
40 Hz Escaneamento lento Alta (L5) Sinal de Frost (C)
40 Hz Escaneamento rápido Alta (L5) Hiperemia (B)
40 Hz Escaneamento muito
lento ou estático
Alta (L3 a L5) Carbonização castanha (D)
ou
Carbonização marrom (E)
40 Hz Escaneamento rápido Baixo (L1) Nenhuma ou leve hiperemia (A)
40 Hz Escaneamento lento Baixo (L1 a L2) Sinal de Frost (C)
• Modo Contínuo e Modo Shot = são utilizados sempre
para reação de Carbonização castanha ou marrom,
conforme instruções dos protocolos oficiais

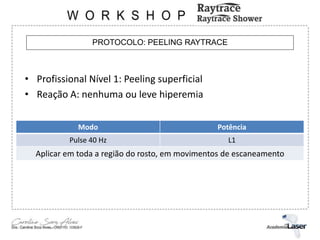

61. PROTOCOLO: PEELING RAYTRACE
• Profissional Nível 1: Peeling superficial
• Reação A: nenhuma ou leve hiperemia
Modo Potência
Pulse 40 Hz L1
Aplicar em toda a região do rosto, em movimentos de escaneamento

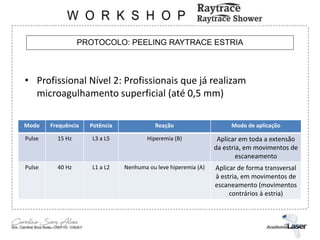

62. PROTOCOLO: PEELING RAYTRACE ESTRIA
• Profissional Nível 2: Profissionais que já realizam
microagulhamento superficial (até 0,5 mm)
Modo Frequência Potência Reação Modo de aplicação
Pulse 15 Hz L3 a L5 Hiperemia (B) Aplicar em toda a extensão
da estria, em movimentos de
escaneamento
Pulse 40 Hz L1 a L2 Nenhuma ou leve hiperemia (A) Aplicar de forma transversal
à estria, em movimentos de
escaneamento (movimentos
contrários à estria)

63. PROTOCOLO: PEELING RAYTRACE ESTRIA
• Profissional Nível 3: Profissionais que já realizam
microagulhamento médio (até 1,5 mm) e entendem
de harmonização facial não invasiva (CrioLifting)
Modo Frequência Potência Reação Modo de aplicação
Pulse 15 Hz L4 ou L5 Sinal de Frost (C) Aplicar em toda a extensão
da estria, em movimentos
de escaneamento
Pulse 15 Hz L3 a L5 Hiperemia (B) Aplicar de forma transversal
à estria, em movimentos de
escaneamento (movimentos
contrários à estria)

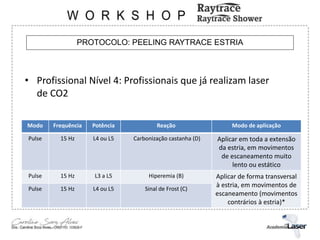

64. PROTOCOLO: PEELING RAYTRACE ESTRIA
• Profissional Nível 4: Profissionais que já realizam laser
de CO2
Modo Frequência Potência Reação Modo de aplicação
Pulse 15 Hz L4 ou L5 Carbonização castanha (D) Aplicar em toda a extensão
da estria, em movimentos
de escaneamento muito
lento ou estático
Pulse 15 Hz L3 a L5 Hiperemia (B) Aplicar de forma transversal
à estria, em movimentos de
escaneamento (movimentos
contrários à estria)*
Pulse 15 Hz L4 ou L5 Sinal de Frost (C)

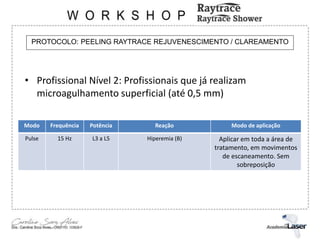

65. PROTOCOLO: PEELING RAYTRACE REJUVENESCIMENTO / CLAREAMENTO
• Profissional Nível 2: Profissionais que já realizam
microagulhamento superficial (até 0,5 mm)
Modo Frequência Potência Reação Modo de aplicação
Pulse 15 Hz L3 a L5 Hiperemia (B) Aplicar em toda a área de
tratamento, em movimentos
de escaneamento. Sem
sobreposição

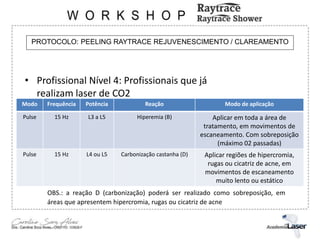

66. PROTOCOLO: PEELING RAYTRACE REJUVENESCIMENTO / CLAREAMENTO
• Profissional Nível 4: Profissionais que já
realizam laser de CO2
Modo Frequência Potência Reação Modo de aplicação
Pulse 15 Hz L3 a L5 Hiperemia (B) Aplicar em toda a área de
tratamento, em movimentos de
escaneamento. Com sobreposição
(máximo 02 passadas)
Pulse 15 Hz L4 ou L5 Carbonização castanha (D) Aplicar regiões de hipercromia,
rugas ou cicatriz de acne, em
movimentos de escaneamento
muito lento ou estático
OBS.: a reação D (carbonização) poderá ser realizado como sobreposição, em
áreas que apresentem hipercromia, rugas ou cicatriz de acne

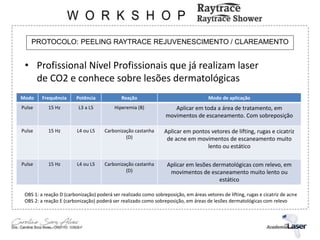

67. PROTOCOLO: PEELING RAYTRACE REJUVENESCIMENTO / CLAREAMENTO
• Profissional Nível Profissionais que já realizam laser
de CO2 e conhece sobre lesões dermatológicas
Modo Frequência Potência Reação Modo de aplicação
Pulse 15 Hz L3 a L5 Hiperemia (B) Aplicar em toda a área de tratamento, em
movimentos de escaneamento. Com sobreposição
Pulse 15 Hz L4 ou L5 Carbonização castanha
(D)
Aplicar em pontos vetores de lifting, rugas e cicatriz
de acne em movimentos de escaneamento muito
lento ou estático
Pulse 15 Hz L4 ou L5 Carbonização castanha
(D)
Aplicar em lesões dermatológicas com relevo, em
movimentos de escaneamento muito lento ou
estático
OBS 1: a reação D (carbonização) poderá ser realizado como sobreposição, em áreas vetores de lifting, rugas e cicatriz de acne
OBS 2: a reação E (carbonização) poderá ser realizado como sobreposição, em áreas de lesões dermatológicas com relevo
