Este documento descreve uma plataforma multifuncional que utiliza tecnologias como criolipólise, radiofrequência e ultrassom para tratamentos faciais e corporais. A criolipólise permite a redução de gordura localizada ao congelar e destruir seletivamente células de gordura, enquanto a radiofrequência estimula a produção de colágeno e elastina. O ultrassom de baixa frequência causa a cavitação, que danifica seletivamente células de gordura e melhora a textura da pele.

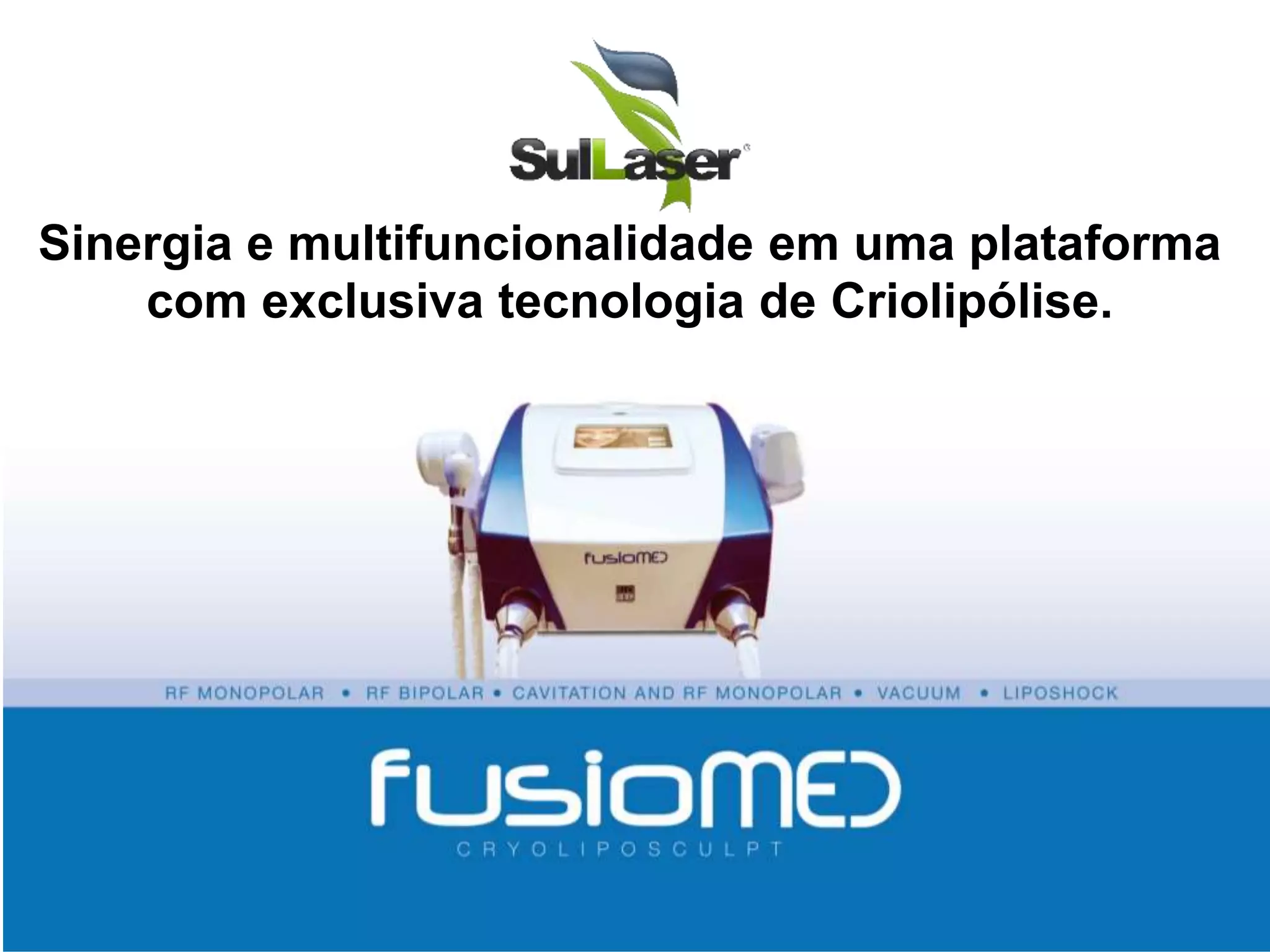

1. Sinergia e multifuncionalidade em uma plataforma
com exclusiva tecnologia de Criolipólise.

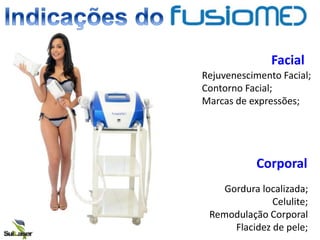

2. Facial
Rejuvenescimento Facial;
Contorno Facial;
Marcas de expressões;
Corporal
Gordura localizada;
Celulite;
Remodulação Corporal
Flacidez de pele;

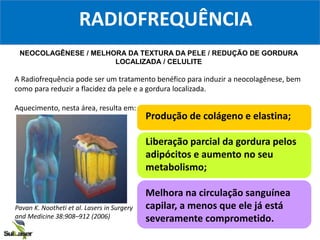

3. RADIOFREQUÊNCIA
NEOCOLAGÊNESE / MELHORA DA TEXTURA DA PELE / REDUÇÃO DE GORDURA
LOCALIZADA / CELULITE
A Radiofrequência pode ser um tratamento benéfico para induzir a neocolagênese, bem
como para reduzir a flacidez da pele e a gordura localizada.
Aquecimento, nesta área, resulta em:
Produção de colágeno e elastina;
Liberação parcial da gordura pelos
adipócitos e aumento no seu
metabolismo;
Melhora na circulação sanguínea
capilar, a menos que ele já está
severamente comprometido.
Pavan K. Nootheti et al. Lasers in Surgery
and Medicine 38:908–912 (2006)

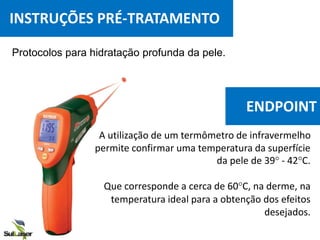

4. Protocolos para hidratação profunda da pele.
A utilização de um termômetro de infravermelho
permite confirmar uma temperatura da superfície
da pele de 39° - 42°C.
Que corresponde a cerca de 60°C, na derme, na
temperatura ideal para a obtenção dos efeitos
desejados.
INSTRUÇÕES PRÉ-TRATAMENTO
ENDPOINT

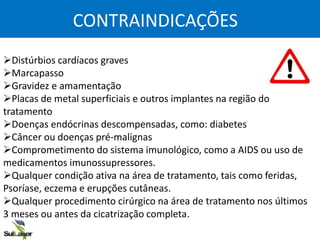

5. CONTRAINDICAÇÕES
Distúrbios cardíacos graves
Marcapasso
Gravidez e amamentação
Placas de metal superficiais e outros implantes na região do
tratamento
Doenças endócrinas descompensadas, como: diabetes
Câncer ou doenças pré-malignas
Comprometimento do sistema imunológico, como a AIDS ou uso de
medicamentos imunossupressores.
Qualquer condição ativa na área de tratamento, tais como feridas,
Psoríase, eczema e erupções cutâneas.
Qualquer procedimento cirúrgico na área de tratamento nos últimos
3 meses ou antes da cicatrização completa.

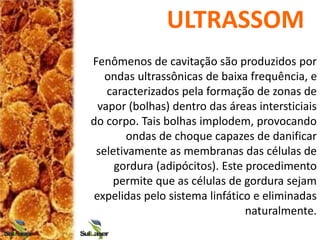

6. ULTRASSOM
Fenômenos de cavitação são produzidos por
ondas ultrassônicas de baixa frequência, e
caracterizados pela formação de zonas de
vapor (bolhas) dentro das áreas intersticiais
do corpo. Tais bolhas implodem, provocando
ondas de choque capazes de danificar
seletivamente as membranas das células de
gordura (adipócitos). Este procedimento
permite que as células de gordura sejam
expelidas pelo sistema linfático e eliminadas
naturalmente.

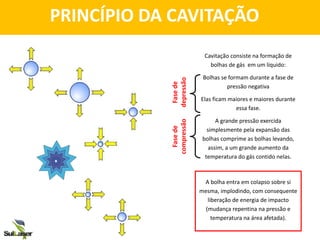

7. Cavitação consiste na formação de
bolhas de gás em um líquido:
Bolhas se formam durante a fase de
pressão negativa
Elas ficam maiores e maiores durante
essa fase.
A grande pressão exercida
simplesmente pela expansão das
bolhas comprime as bolhas levando,
assim, a um grande aumento da
temperatura do gás contido nelas.
A bolha entra em colapso sobre si
mesma, implodindo, com consequente
liberação de energia de impacto
(mudança repentina na pressão e
temperatura na área afetada).
Fase
de
depressão
Fase
de
compressão
PRINCÍPIO DA CAVITAÇÃO

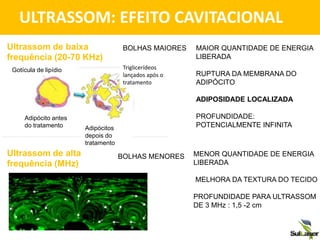

8. ULTRASSOM: EFEITO CAVITACIONAL
Ultrassom de baixa
frequência (20-70 KHz)
BOLHAS MAIORES
Ultrassom de alta
frequência (MHz)
BOLHAS MENORES
Gotícula de lipídio
Adipócito antes
do tratamento Adipócitos
depois do
tratamento
Triglicerídeos
lançados após o
tratamento
MAIOR QUANTIDADE DE ENERGIA
LIBERADA
RUPTURA DA MEMBRANA DO
ADIPÓCITO
ADIPOSIDADE LOCALIZADA
PROFUNDIDADE:
POTENCIALMENTE INFINITA
MENOR QUANTIDADE DE ENERGIA
LIBERADA
MELHORA DA TEXTURA DO TECIDO
PROFUNDIDADE PARA ULTRASSOM
DE 3 MHz : 1,5 -2 cm

9. 10-16%
Conteúdo fisiológico: água no espaço intercelular
(onde o fenômeno da cavitação acontece) no nível de
tecido adiposo
ÁGUA NO TECIDO ADIPOSO

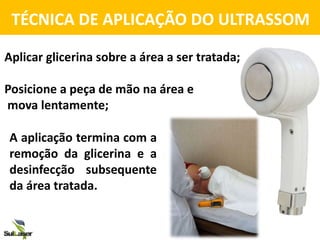

10. TÉCNICA DE APLICAÇÃO DO ULTRASSOM
A aplicação termina com a
remoção da glicerina e a
desinfecção subsequente
da área tratada.
Aplicar glicerina sobre a área a ser tratada;
Posicione a peça de mão na área e
mova lentamente;

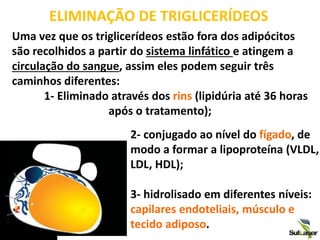

11. ELIMINAÇÃO DE TRIGLICERÍDEOS
Uma vez que os triglicerídeos estão fora dos adipócitos
são recolhidos a partir do sistema linfático e atingem a
circulação do sangue, assim eles podem seguir três
caminhos diferentes:
1- Eliminado através dos rins (lipidúria até 36 horas
após o tratamento);
2- conjugado ao nível do fígado, de
modo a formar a lipoproteína (VLDL,
LDL, HDL);
3- hidrolisado em diferentes níveis:
capilares endoteliais, músculo e
tecido adiposo.

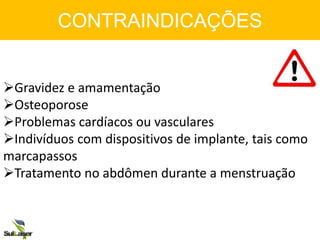

12. CONTRAINDICAÇÕES
Gravidez e amamentação
Osteoporose
Problemas cardíacos ou vasculares
Indivíduos com dispositivos de implante, tais como
marcapassos
Tratamento no abdômen durante a menstruação

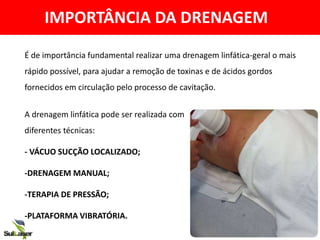

13. IMPORTÂNCIA DA DRENAGEM
A drenagem linfática pode ser realizada com
diferentes técnicas:
- VÁCUO SUCÇÃO LOCALIZADO;
-DRENAGEM MANUAL;
-TERAPIA DE PRESSÃO;
-PLATAFORMA VIBRATÓRIA.
É de importância fundamental realizar uma drenagem linfática-geral o mais
rápido possível, para ajudar a remoção de toxinas e de ácidos gordos
fornecidos em circulação pelo processo de cavitação.

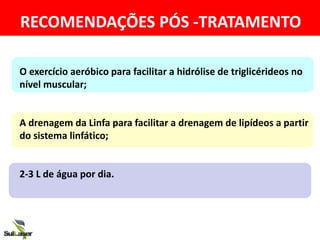

14. RECOMENDAÇÕES PÓS -TRATAMENTO
O exercício aeróbico para facilitar a hidrólise de triglicérideos no
nível muscular;
A drenagem da Linfa para facilitar a drenagem de lipídeos a partir
do sistema linfático;
2-3 L de água por dia.

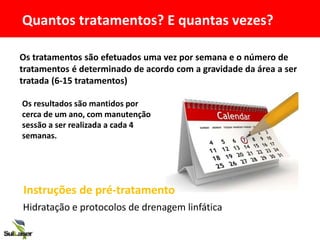

15. Os tratamentos são efetuados uma vez por semana e o número de
tratamentos é determinado de acordo com a gravidade da área a ser
tratada (6-15 tratamentos)
Os resultados são mantidos por
cerca de um ano, com manutenção
sessão a ser realizada a cada 4
semanas.
Quantos tratamentos? E quantas vezes?
Hidratação e protocolos de drenagem linfática
Instruções de pré-tratamento

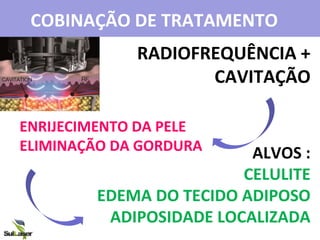

16. COBINAÇÃO DE TRATAMENTO
RADIOFREQUÊNCIA +
CAVITAÇÃO
ENRIJECIMENTO DA PELE
ELIMINAÇÃO DA GORDURA ALVOS :
CELULITE
EDEMA DO TECIDO ADIPOSO
ADIPOSIDADE LOCALIZADA

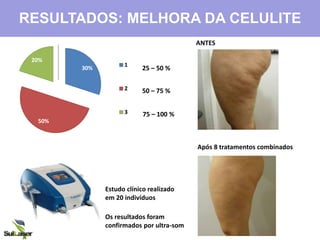

17. 30%
50%
20%
0%
1
2
3
25 – 50 %
50 – 75 %
75 – 100 %
Estudo clínico realizado
em 20 indivíduos
Os resultados foram
confirmados por ultra-som
RESULTADOS: MELHORA DA CELULITE
ANTES
Após 8 tratamentos combinados

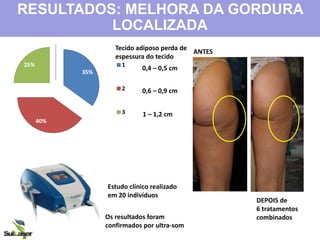

18. 35%
40%
25%
0%
1
2
3
0,4 – 0,5 cm
0,6 – 0,9 cm
1 – 1,2 cm

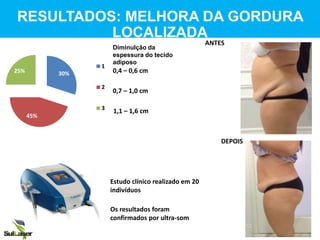

RESULTADOS: MELHORA DA GORDURA
LOCALIZADA
Estudo clínico realizado
em 20 indivíduos
Tecido adiposo perda de
espessura do tecido
Os resultados foram
confirmados por ultra-som
ANTES
DEPOIS de
6 tratamentos
combinados

19. Os tratamentos são efetuados a cada 10 dias e o número de
tratamentos é determinado de acordo com a gravidade da área a ser
tratada (6-15 tratamentos)
Os resultados são mantidos por
cerca de um ano, com manutenção
sessão a ser realizada a cada 2
meses.
Quantos tratamentos? E quantas vezes?
Hidratação e protocolos de drenagem linfática
Instruções de pré-tratamento

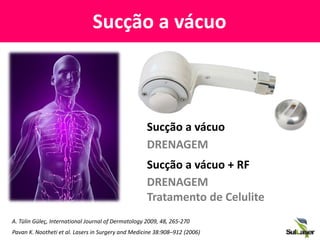

20. Sucção a vácuo
Sucção a vácuo
DRENAGEM
Sucção a vácuo + RF
DRENAGEM
Tratamento de Celulite
A. Tülin Güleç, International Journal of Dermatology 2009, 48, 265-270
Pavan K. Nootheti et al. Lasers in Surgery and Medicine 38:908–912 (2006)

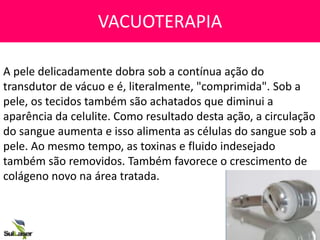

21. VACUOTERAPIA
A pele delicadamente dobra sob a contínua ação do
transdutor de vácuo e é, literalmente, "comprimida". Sob a
pele, os tecidos também são achatados que diminui a
aparência da celulite. Como resultado desta ação, a circulação
do sangue aumenta e isso alimenta as células do sangue sob a
pele. Ao mesmo tempo, as toxinas e fluido indesejado
também são removidos. Também favorece o crescimento de
colágeno novo na área tratada.

22. CONTRAINDICAÇÕES
Veias varicosas no local do tratamento
Doenças de pele
Tecido cicatricial recente no lado do tratamento
Pele bronzeada
Pele muito fina ou hipersensível
Graves problemas circulatórios, como: trombose, flebite, ou
obstrução venosa
Problemas cardíacos ou vasculares
Doenças renais
Doenças malignas como o câncer de sarcoma ativo, Leucemia
Hemorragia
CONTRAINDICAÇÕES

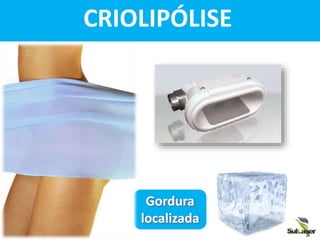

23. CRIOLIPÓLISE
Gordura
localizada
850KHz
From 300KHz to 1 MHz
up to 350 Watt
28 KHz
up to 100 Watt
- 20°
continuos/ pulsed
m rate 40 lt per minute
220 - 110 VAC ± 10%
, 60 Hz
740 x 560 x 1360 mm
THE BODY
CoaxMed Fusiome
CoaxMed, head of the famil

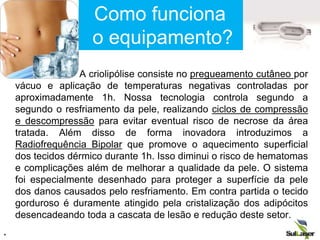

24. A criolipólise consiste no pregueamento cutâneo por
vácuo e aplicação de temperaturas negativas controladas por
aproximadamente 1h. Nossa tecnologia controla segundo a
segundo o resfriamento da pele, realizando ciclos de compressão
e descompressão para evitar eventual risco de necrose da área
tratada. Além disso de forma inovadora introduzimos a
Radiofrequência Bipolar que promove o aquecimento superficial
dos tecidos dérmico durante 1h. Isso diminui o risco de hematomas
e complicações além de melhorar a qualidade da pele. O sistema
foi especialmente desenhado para proteger a superfície da pele
dos danos causados pelo resfriamento. Em contra partida o tecido
gorduroso é duramente atingido pela cristalização dos adipócitos
desencadeando toda a cascata de lesão e redução deste setor.
.
Como funciona
o equipamento?

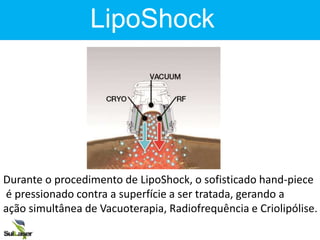

25. LIPOSHOCK
Durante o procedimento de LipoShock, o sofisticado hand-piece
é pressionado contra a superfície a ser tratada, gerando a
ação simultânea de Vacuoterapia, Radiofrequência e Criolipólise.
LipoShock

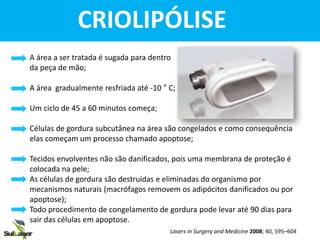

27. A área a ser tratada é sugada para dentro
da peça de mão;
A área gradualmente resfriada até -10 ° C;
Um ciclo de 45 a 60 minutos começa;
Células de gordura subcutânea na área são congelados e como consequência
elas começam um processo chamado apoptose;
Tecidos envolventes não são danificados, pois uma membrana de proteção é
colocada na pele;
As células de gordura são destruídas e eliminadas do organismo por
mecanismos naturais (macrófagos removem os adipócitos danificados ou por
apoptose);
Todo procedimento de congelamento de gordura pode levar até 90 dias para
sair das células em apoptose.
CoaxMed is the most advanced body
workstation, combining several techno
olar RF 850KHz
nopolar RF From 300KHz to 1 MHz
minal energy up to 350 Watt
asound 28 KHz
minal energy up to 100 Watt
o - 20°
e duration continuos/ pulsed
ximum vacuum rate 40 lt per minute
er rate 220 - 110 VAC ± 10%
, 60 Hz
ension 740 x 560 x 1360 mm
ght 50 Kg
AX MED
THE BOD
CoaxMed Fusiom
CoaxMed, head of the fam
CRIOLIPÓLISE
Lasers in Surgery and Medicine 2008; 40, 595–604

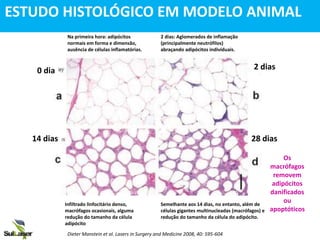

28. 0 dia
14 dias
2 dias
28 dias
Os
macrófagos
removem
adipócitos
danificados
ou
apoptóticos
ESTUDO HISTOLÓGICO EM MODELO ANIMAL
Infiltrado linfocitário denso,
macrófagos ocasionais, alguma
redução do tamanho da célula
adipócito
Semelhante aos 14 dias, no entanto, além de
células gigantes multinucleadas (macrófagos) e
redução do tamanho da célula do adipócito.
Na primeira hora: adipócitos
normais em forma e dimensão,
ausência de células inflamatórias.
2 dias: Aglomerados de inflamação
(principalmente neutrófilos)
abraçando adipócitos individuais.
Dieter Manstein et al. Lasers in Surgery and Medicine 2008, 40: 595-604

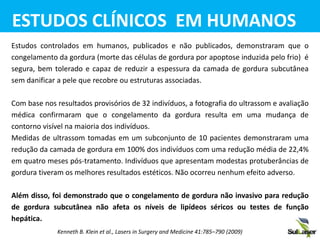

29. Estudos controlados em humanos, publicados e não publicados, demonstraram que o
congelamento da gordura (morte das células de gordura por apoptose induzida pelo frio) é
segura, bem tolerado e capaz de reduzir a espessura da camada de gordura subcutânea
sem danificar a pele que recobre ou estruturas associadas.
Com base nos resultados provisórios de 32 indivíduos, a fotografia do ultrassom e avaliação
médica confirmaram que o congelamento da gordura resulta em uma mudança de
contorno visível na maioria dos indivíduos.
Medidas de ultrassom tomadas em um subconjunto de 10 pacientes demonstraram uma
redução da camada de gordura em 100% dos indivíduos com uma redução média de 22,4%
em quatro meses pós-tratamento. Indivíduos que apresentam modestas protuberâncias de
gordura tiveram os melhores resultados estéticos. Não ocorreu nenhum efeito adverso.
Além disso, foi demonstrado que o congelamento de gordura não invasivo para redução
de gordura subcutânea não afeta os níveis de lipídeos séricos ou testes de função
hepática.
ESTUDOS CLÍNICOS EM HUMANOS
Kenneth B. Klein et al., Lasers in Surgery and Medicine 41:785–790 (2009)

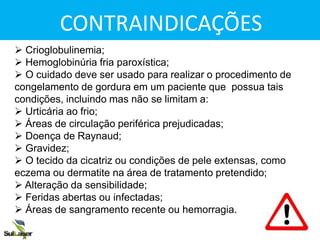

30. CONTRAINDICAÇÕES
 Crioglobulinemia;
 Hemoglobinúria fria paroxística;
 O cuidado deve ser usado para realizar o procedimento de
congelamento de gordura em um paciente que possua tais
condições, incluindo mas não se limitam a:
 Urticária ao frio;
 Áreas de circulação periférica prejudicadas;
 Doença de Raynaud;
 Gravidez;
 O tecido da cicatriz ou condições de pele extensas, como
eczema ou dermatite na área de tratamento pretendido;
 Alteração da sensibilidade;
 Feridas abertas ou infectadas;
 Áreas de sangramento recente ou hemorragia.
CONTRAINDICAÇÕES

31. 0,4 – 0,6 cm
0,7 – 1,0 cm
1,1 – 1,6 cm
DiminuIção da
espessura do tecido
adiposo
RESULTADOS: MELHORA DA GORDURA
LOCALIZADA
Estudo clínico realizado em 20
indivíduos
30%
45%
25%
1
2
3
Os resultados foram
confirmados por ultra-som
ANTES
DEPOIS

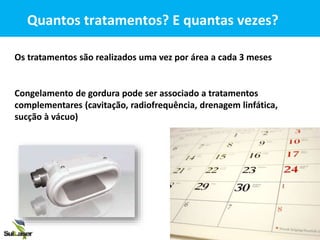

32. Os tratamentos são realizados uma vez por área a cada 3 meses
Quantos tratamentos? E quantas vezes?
Congelamento de gordura pode ser associado a tratamentos
complementares (cavitação, radiofrequência, drenagem linfática,
sucção à vácuo)

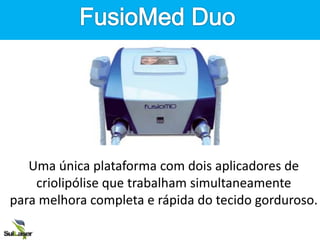

33. Uma única plataforma com dois aplicadores de
criolipólise que trabalham simultaneamente
para melhora completa e rápida do tecido gorduroso.

34. Resultados com as terapias combinadas

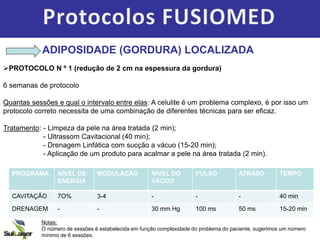

35. ADIPOSIDADE (GORDURA) LOCALIZADA
PROTOCOLO N º 1 (redução de 2 cm na espessura da gordura)
6 semanas de protocolo
Quantas sessões e qual o intervalo entre elas: A celulite é um problema complexo, é por isso um
protocolo correto necessita de uma combinação de diferentes técnicas para ser eficaz.
Tratamento: - Limpeza da pele na área tratada (2 min);
- Ultrassom Cavitacional (40 min);
- Drenagem Linfática com sucção a vácuo (15-20 min);
- Aplicação de um produto para acalmar a pele na área tratada (2 min).
PROGRAMA NÍVEL DE
ENERGIA
MODULAÇÃO NÍVEL DO
VÁCUO
PULSO ATRASO TEMPO
CAVITAÇÃO 7O% 3-4 - - - 40 min
DRENAGEM - - 30 mm Hg 100 ms 50 ms 15-20 min
Notas:
O número de sessões é estabelecida em função complexidade do problema do paciente, sugerimos um número
mínimo de 6 sessões.

36. Protocolos FUSIOMED

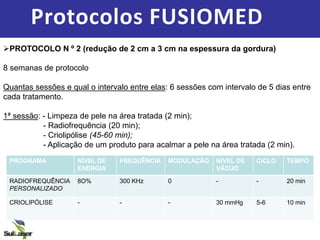

PROTOCOLO N º 2 (redução de 2 cm a 3 cm na espessura da gordura)
8 semanas de protocolo
Quantas sessões e qual o intervalo entre elas: 6 sessões com intervalo de 5 dias entre
cada tratamento.
1ª sessão: - Limpeza de pele na área tratada (2 min);
- Radiofrequência (20 min);
- Criolipólise (45-60 min);
- Aplicação de um produto para acalmar a pele na área tratada (2 min).
PROGRAMA NÍVEL DE
ENERGIA
FREQUÊNCIA MODULAÇÃO NÍVEL DE
VÁCUO
CICLO TEMPO
RADIOFREQUÊNCIA
PERSONALIZADO
8O% 300 KHz 0 - - 20 min
CRIOLIPÓLISE - - - 30 mmHg 5-6 10 min

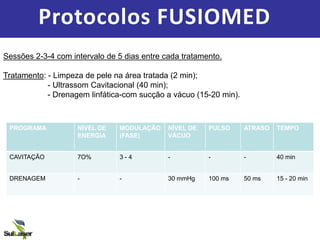

37. Protocolos FUSIOMED
Sessões 2-3-4 com intervalo de 5 dias entre cada tratamento.
Tratamento: - Limpeza de pele na área tratada (2 min);
- Ultrassom Cavitacional (40 min);
- Drenagem linfática-com sucção a vácuo (15-20 min).
PROGRAMA NÍVEL DE
ENERGIA
MODULAÇÃO
(FASE)
NÍVEL DE
VÁCUO
PULSO ATRASO TEMPO
CAVITAÇÃO 7O% 3 - 4 - - - 40 min
DRENAGEM - - 30 mmHg 100 ms 50 ms 15 - 20 min

38. Protocolos FUSIOMED
Sessões 5-6-7-8 com intervalo de 10 dias entre cada tratamento.
Tratamento: - Limpeza de pele na área tratada (2 min);
- Tratamento combinado com Ultrassom Cavitacional + radiofrequência ;
- Drenagem linfática- com sucção a vácuo (15-20 min).
PROGRAMA NÍVEL DE
ENERGIA
NÍVEL DE
CAVITAÇÃO
FREQUEN. FASE NÍVEL DE
VÁCUO
PULSO ATRAS
O
TEMPO
RADIOFREQUÊNCIA
CAV + RF
8O% 80 W 300 KHz CW - - - 20 min
DRENAGEM - - - - 30 mmHg 1 50 MS 15-20 min
Notas:
O número de sessões (Ultrassom Cavitacional + radiofrequência) é estabelecida
em função da complexidade do problema do paciente, sugerimos um número
mínimo de 6 sessões.

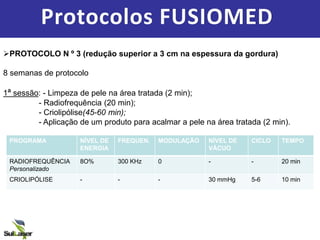

39. Protocolos FUSIOMED
PROTOCOLO N º 3 (redução superior a 3 cm na espessura da gordura)
8 semanas de protocolo
1ª sessão: - Limpeza de pele na área tratada (2 min);
- Radiofrequência (20 min);
- Criolipólise(45-60 min);
- Aplicação de um produto para acalmar a pele na área tratada (2 min).
PROGRAMA NÍVEL DE
ENERGIA
FREQUEN. MODULAÇÃO NÍVEL DE
VÁCUO
CICLO TEMPO
RADIOFREQUÊNCIA
Personalizado
8O% 300 KHz 0 - - 20 min
CRIOLIPÓLISE - - - 30 mmHg 5-6 10 min

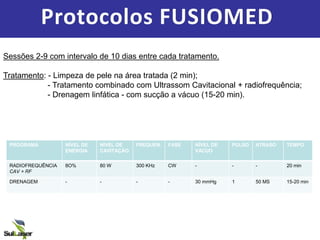

40. Protocolos FUSIOMED
Sessões 2-9 com intervalo de 10 dias entre cada tratamento.
Tratamento: - Limpeza de pele na área tratada (2 min);
- Tratamento combinado com Ultrassom Cavitacional + radiofrequência;
- Drenagem linfática - com sucção a vácuo (15-20 min).
PROGRAMA NÍVEL DE
ENERGIA
NÍVEL DE
CAVITAÇÃO
FREQUEN. FASE NÍVEL DE
VÁCUO
PULSO ATRASO TEMPO
RADIOFREQUÊNCIA
CAV + RF
8O% 80 W 300 KHz CW - - - 20 min
DRENAGEM - - - - 30 mmHg 1 50 MS 15-20 min

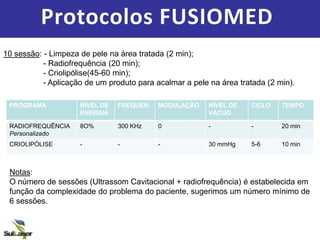

41. Protocolos FUSIOMED
10 sessão: - Limpeza de pele na área tratada (2 min);
- Radiofrequência (20 min);
- Criolipólise(45-60 min);
- Aplicação de um produto para acalmar a pele na área tratada (2 min).
PROGRAMA NÍVEL DE
ENERGIA
FREQUEN. MODULAÇÃO NÍVEL DE
VÁCUO
CICLO TEMPO
RADIOFREQUÊNCIA
Personalizado
8O% 300 KHz 0 - - 20 min
CRIOLIPÓLISE - - - 30 mmHg 5-6 10 min
Notas:
O número de sessões (Ultrassom Cavitacional + radiofrequência) é estabelecida em
função da complexidade do problema do paciente, sugerimos um número mínimo de
6 sessões.

42. Resultados com as terapias combinadas
1ª Sessão: Pré Crio: RF (5-7’) + Drenagem com sucção à vácuo (3-5’)
CRIOLIPÓLISE: Abdômen inferior – LIPOMELT (6 ciclos – 10’)
CRIOLIPÓLISE Costas – LIPOICE (5 ciclos – 10’)
Pós Crio: Drenagem manual no local (3’)
2 a 8 Sessão (Pós Crio – semanal): RF ~15 min +
Drenagem com sucção à vácuo 10min
Uso de Cinta.

44. Resultados com as terapias combinadas
1ª Sessão: Pré Crio: RF+ Cavitação (15’) + Drenagem com sucção à vácuo (3-5’)
CRIOLIPÓLISE: Abdômen inferior e superior – LIPOICE (6 ciclos – 10’)
CRIOLIPÓLISE Flancos – LIPOICE (6 ciclos – 10’)
Pós Crio: Drenagem manual no local (3’)
2 a 5 Sessão (Pós Crio – semanal): RF + Cavitação 15 min +
Drenagem com sucção à vácuo 10min (por área)
Uso de Cinta.

45. Resultados com as terapias combinadas
ana
1ª Sessão: Pré Crio: RF+ Cavitação (15’) + Drenagem com sucção à vácuo (3-5’)
CRIOLIPÓLISE: Abdômen inferior e superior – LIPOICE (6 ciclos – 10’)
CRIOLIPÓLISE Flancos – LIPOICE (6 ciclos – 10’)
Pós Crio: Drenagem manual no local (3’)
2 a 5 Sessão (Pós Crio – semanal): RF + Cavitação 15 min +
Drenagem com sucção à vácuo 10min (por
área)
Uso de Cinta.

46. Resultados com as terapias combinadas
1ª Sessão: Pré Crio: RF+ Cavitação (15’) + Drenagem com sucção à vácuo (3-5’)
CRIOLIPÓLISE: Abdômen inferior – LIPOMELT (6 ciclos – 10’)
Pós Crio: Drenagem manual no local (3’)
2 a 6 Sessão (Pós Crio – 10 em 10 dias): RF + Cavitação 15 min +
Drenagem com sucção à vácuo 10min (por área)
Uso de Cinta.

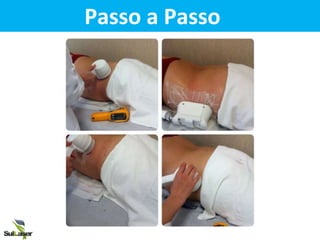

47. Passo a Passo
