O documento descreve o equipamento NOVAlight para luz intensa pulsada. Apresenta suas três gerações de desenvolvimento, vantagens, desvantagens e especificações técnicas. Detalha os três programas do equipamento para aplicações como fotodepilação, tratamento de manchas, pequenos vasos e acne, bem como protocolos e parâmetros para cada indicação.

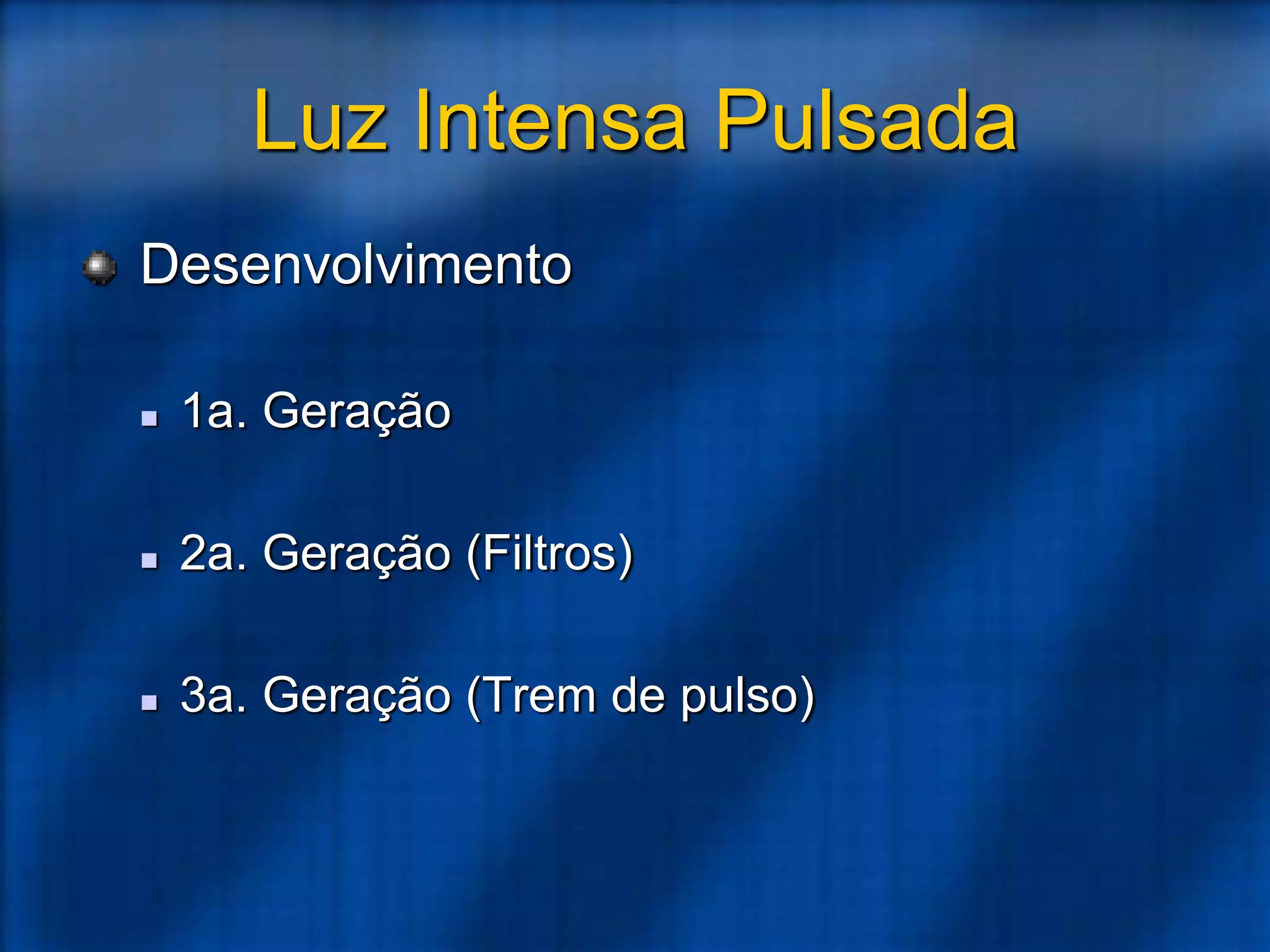

1. Luz Intensa Pulsada
Desenvolvimento
 1a. Geração
 2a. Geração (Filtros)
 3a. Geração (Trem de pulso)

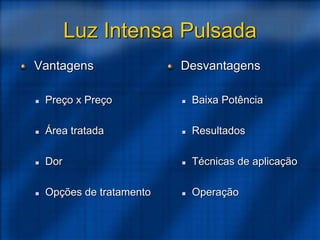

2. Luz Intensa Pulsada
Vantagens
 Preço x Preço
 Área tratada
 Dor
 Opções de tratamento
Desvantagens
 Baixa Potência
 Resultados
 Técnicas de aplicação
 Operação

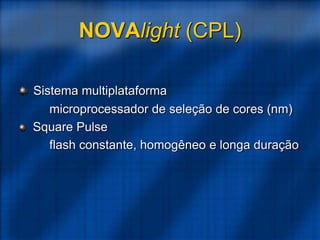

3. NOVAlight (CPL)
Sistema multiplataforma
microprocessador de seleção de cores (nm)
Square Pulse
flash constante, homogêneo e longa duração

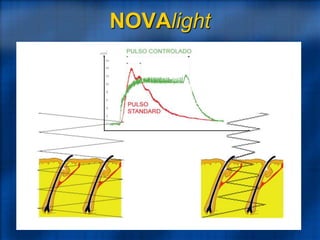

4. NOVAlight

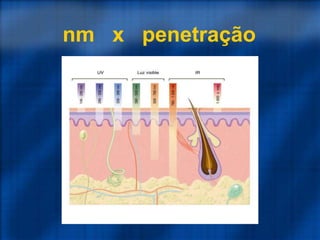

5. nm x penetração

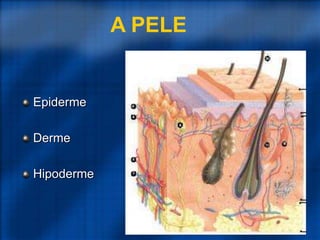

6. A PELE
Epiderme
Derme
Hipoderme

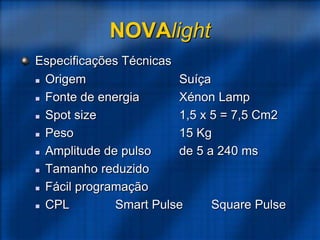

7. NOVAlight
Especificações Técnicas
 Origem Suíça
 Fonte de energia Xénon Lamp
 Spot size 1,5 x 5 = 7,5 Cm2
 Peso 15 Kg
 Amplitude de pulso de 5 a 240 ms
 Tamanho reduzido
 Fácil programação
 CPL Smart Pulse Square Pulse

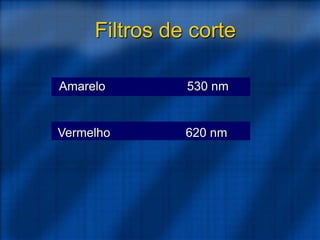

8. Amarelo 530 nm
Filtros de corte
Vermelho 620 nm

9. Opção I
Indicação Fotodepilação
Concentração de energia 500 – 900 nm
Pulso SP (10 ms)
Filtro 530 nm
620 nm

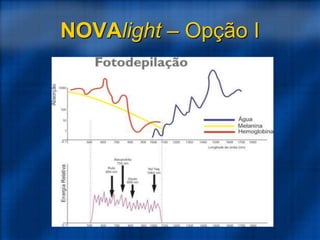

10. NOVAlight – Opção I

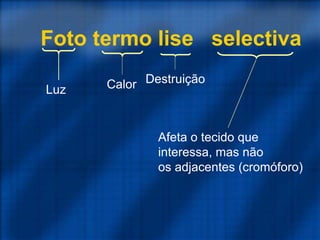

11. Foto termo lise selectiva
Luz Calor Destruição
Afeta o tecido que
interessa, mas não
os adjacentes (cromóforo)

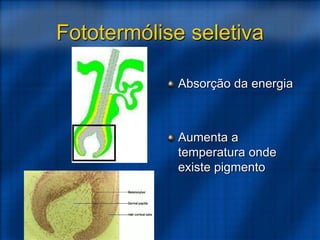

12. Fototermólise seletiva
Absorção da energia
Aumenta a
temperatura onde
existe pigmento

13. Ciclo do pêlo
Anágena Catágena Telógena

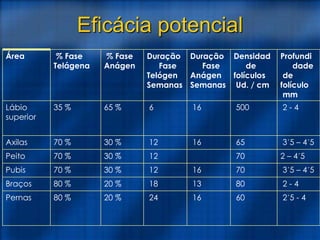

14. Eficácia potencial
2´5 - 4
60
16
24
20 %
80 %
Pernas
2 - 4
80
13
18
20 %
80 %
Braços
3´5 – 4´5
70
16
12
30 %
70 %
Pubis
2 – 4´5
70
12
30 %
70 %
Peito
3´5 – 4´5
65
16
12
30 %
70 %
Axilas
2 - 4
500
16
6
65 %
35 %
Lábio
superior
Profundi
dade
de
folículo
mm
Densidad
de
folículos
Ud. / cm
Duração
Fase
Anágen
Semanas
Duração
Fase
Telógen
Semanas
% Fase
Anágen
% Fase
Telágena
Área

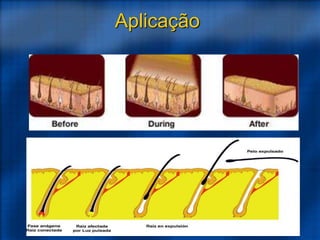

15. Aplicação

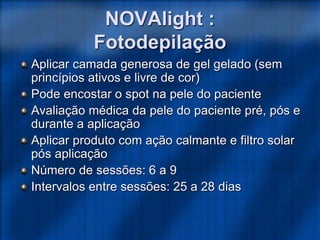

16. Aplicar camada generosa de gel gelado (sem
princípios ativos e livre de cor)
Pode encostar o spot na pele do paciente
Avaliação médica da pele do paciente pré, pós e
durante a aplicação
Aplicar produto com ação calmante e filtro solar
pós aplicação
Número de sessões: 6 a 9
Intervalos entre sessões: 25 a 28 dias
NOVAlight :
Fotodepilação

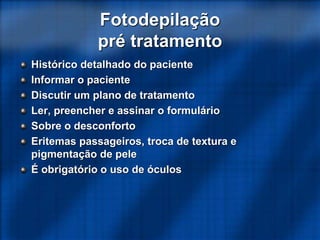

17. Histórico detalhado do paciente
Informar o paciente
Discutir um plano de tratamento
Ler, preencher e assinar o formulário
Sobre o desconforto
Eritemas passageiros, troca de textura e
pigmentação de pele
É obrigatório o uso de óculos
Fotodepilação
pré tratamento

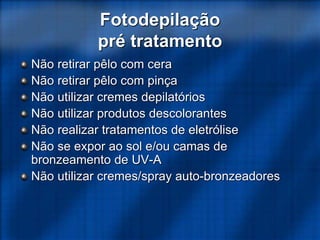

18. Fotodepilação
pré tratamento
Não retirar pêlo com cera
Não retirar pêlo com pinça
Não utilizar cremes depilatórios
Não utilizar produtos descolorantes
Não realizar tratamentos de eletrólise
Não se expor ao sol e/ou camas de
bronzeamento de UV-A
Não utilizar cremes/spray auto-bronzeadores

19. Fotodepilação
contra-indicações
Bronzeados
Paciente que não poderão evitar exposição ao sol
Fototipos V e VI
Áreas com tatuagens e maquiagens permanentes
Pelos finos e claros ou brancos
Pacientes epiléticos
Mulheres grávidas
Medicamentos fotosensibilizantes
Tumores
Herpes ou dermatite em tratamento
Diabetes descontroladas
Lesões abertas

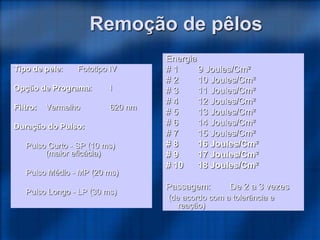

20. Remoção de pêlos
Tipo de pele: Fototipo IV
Opção de Programa: I
Filtro: Vermelho 620 nm
Duração do Pulso:
Pulso Curto - SP (10 ms)
(maior eficácia)
Pulso Médio - MP (20 ms)
Pulso Longo - LP (30 ms)
Energia
# 1 9 Joules/Cm²
# 2 10 Joules/Cm²
# 3 11 Joules/Cm²
# 4 12 Joules/Cm²
# 5 13 Joules/Cm²
# 6 14 Joules/Cm²
# 7 15 Joules/Cm²
# 8 16 Joules/Cm²
# 9 17 Joules/Cm²
# 10 18 Joules/Cm²
Passagem: De 2 a 3 vezes
(de acordo com a tolerância e
reação)

21. 4 meses depois da 7ª sessão

22. 5 meses depois da 5ª sessão

23. 8 meses depois da 6ª sessão

24. 4 meses depois da 4ª sessão

25. 6 meses depois da 4ª sessão

26. 1 mês depois 1ª sessão

27. Paciente com problemas hormonais
Antes de tratamento 3 meses depois da
9ª sessão

28. Antes da 1ª sessão Antes da 2ª sessão
Resultados

29. Antes da 1ª sessão Antes da 3ª sessão

30. 7 meses depois da 4ª sessão
Redução de 76,67%

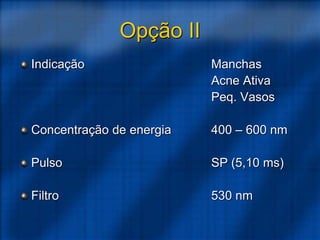

31. Opção II
Indicação Manchas
Acne Ativa
Peq. Vasos
Concentração de energia 400 – 600 nm
Pulso SP (5,10 ms)
Filtro 530 nm

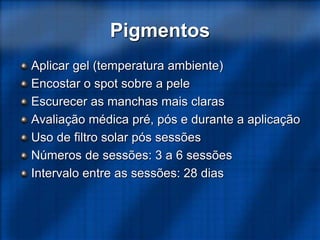

32. Pigmentos
Aplicar gel (temperatura ambiente)
Encostar o spot sobre a pele
Escurecer as manchas mais claras
Avaliação médica pré, pós e durante a aplicação
Uso de filtro solar pós sessões
Números de sessões: 3 a 6 sessões
Intervalo entre as sessões: 28 dias

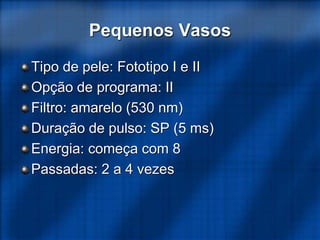

33. Pequenos Vasos
Tipo de pele: Fototipo I e II
Opção de programa: II
Filtro: amarelo (530 nm)
Duração de pulso: SP (5 ms)
Energia: começa com 8
Passadas: 2 a 4 vezes

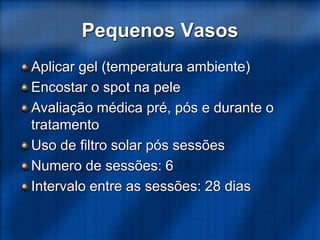

34. Pequenos Vasos
Aplicar gel (temperatura ambiente)
Encostar o spot na pele
Avaliação médica pré, pós e durante o
tratamento
Uso de filtro solar pós sessões
Numero de sessões: 6
Intervalo entre as sessões: 28 dias

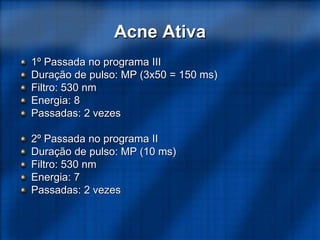

35. Acne Ativa
1º Passada no programa III
Duração de pulso: MP (3x50 = 150 ms)
Filtro: 530 nm
Energia: 8
Passadas: 2 vezes
2º Passada no programa II
Duração de pulso: MP (10 ms)
Filtro: 530 nm
Energia: 7
Passadas: 2 vezes

36. Acne Ativa
Aplicar gel (temperatura ambiente)
Encostar o spot na pele
Avaliação pré, pós e durante a aplicação
Uso de filtro solar pós sessões
Numero de sessões: 5
Intervalo entre as sessões: 28 dias

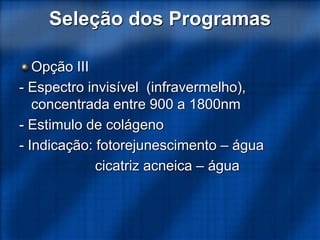

37. Seleção dos Programas
Opção III
- Espectro invisível (infravermelho),
concentrada entre 900 a 1800nm
- Estimulo de colágeno
- Indicação: fotorejunescimento – água
cicatriz acneica – água

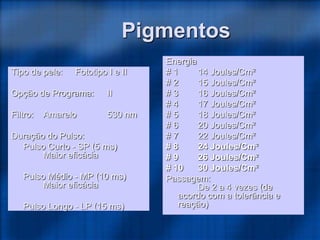

38. Pigmentos
Tipo de pele: Fototipo I e II
Opção de Programa: II
Filtro: Amarelo 530 nm
Duração do Pulso:
Pulso Curto - SP (5 ms)
Maior eficácia
Pulso Médio - MP (10 ms)
Maior eficácia
Pulso Longo - LP (15 ms)
Energia
# 1 14 Joules/Cm²
# 2 15 Joules/Cm²
# 3 16 Joules/Cm²
# 4 17 Joules/Cm²
# 5 18 Joules/Cm²
# 6 20 Joules/Cm²
# 7 22 Joules/Cm²
# 8 24 Joules/Cm²
# 9 26 Joules/Cm²
# 10 30 Joules/Cm²
Passagem:
De 2 a 4 vezes (de
acordo com a tolerância e
reação)

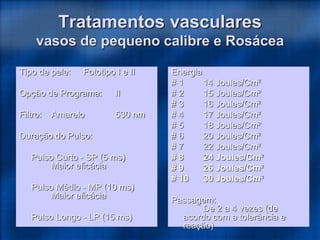

39. Tratamentos vasculares
vasos de pequeno calibre e Rosácea
Tipo de pele: Fototipo I e II
Opção de Programa: II
Filtro: Amarelo 530 nm
Duração do Pulso:
Pulso Curto - SP (5 ms)
Maior eficácia
Pulso Médio - MP (10 ms)
Maior eficácia
Pulso Longo - LP (15 ms)
Energia
# 1 14 Joules/Cm²
# 2 15 Joules/Cm²
# 3 16 Joules/Cm²
# 4 17 Joules/Cm²
# 5 18 Joules/Cm²
# 6 20 Joules/Cm²
# 7 22 Joules/Cm²
# 8 24 Joules/Cm²
# 9 26 Joules/Cm²
# 10 30 Joules/Cm²
Passagem:
De 2 a 4 vezes (de
acordo com a tolerância e
reação)

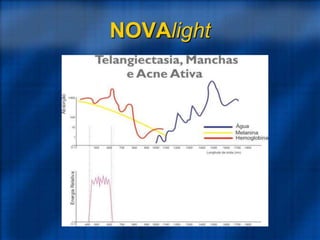

40. NOVAlight

41. Resultados após 3ª sessão

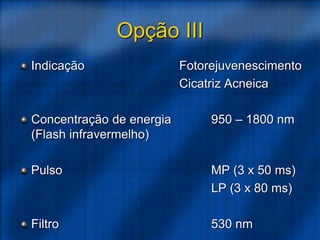

42. Opção III
Indicação Fotorejuvenescimento
Cicatriz Acneica
Concentração de energia 950 – 1800 nm
(Flash infravermelho)
Pulso MP (3 x 50 ms)
LP (3 x 80 ms)
Filtro 530 nm

43. NOVAlight

44. Fotorejuvenescimento
Ablativo
Eliminação da capa
superficial da pele
mediante agressão
térmica
Sensibilidade pós
tratamento
Proteção solar total
Não Ablativo
Regeneração profunda
de pele
Estímulo de colágeno
Não há agressão cutánea
Progressivo

45. Fotorejuvenescimento

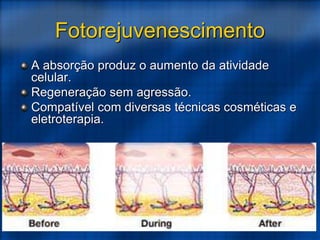

46. Fotorejuvenescimento
A absorção produz o aumento da atividade
celular.

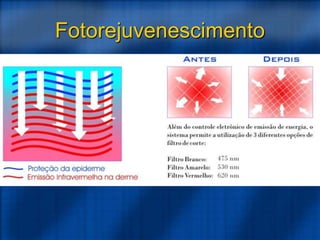

Regeneração sem agressão.
Compatível com diversas técnicas cosméticas e
eletroterapia.

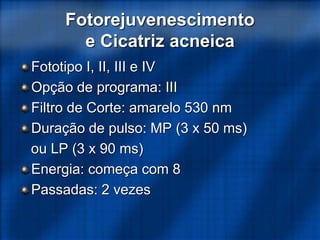

47. Fotorejuvenescimento
e Cicatriz acneica
Fototipo I, II, III e IV
Opção de programa: III
Filtro de Corte: amarelo 530 nm
Duração de pulso: MP (3 x 50 ms)
ou LP (3 x 90 ms)
Energia: começa com 8
Passadas: 2 vezes

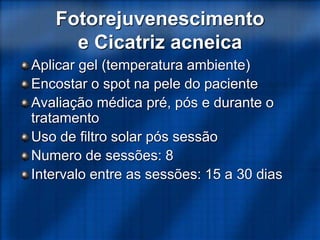

48. Fotorejuvenescimento
e Cicatriz acneica
Aplicar gel (temperatura ambiente)
Encostar o spot na pele do paciente
Avaliação médica pré, pós e durante o
tratamento
Uso de filtro solar pós sessão
Numero de sessões: 8
Intervalo entre as sessões: 15 a 30 dias

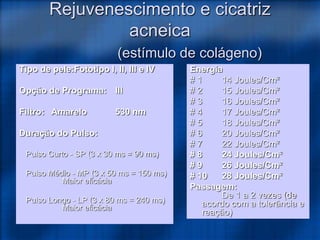

49. Rejuvenescimento e cicatriz
acneica
(estímulo de colágeno)
Tipo de pele:Fototipo I, II, III e IV
Opção de Programa: III
Filtro: Amarelo 530 nm
Duração do Pulso:
Pulso Curto - SP (3 x 30 ms = 90 ms)
Pulso Médio - MP (3 x 50 ms = 150 ms)
Maior eficácia
Pulso Longo - LP (3 x 80 ms = 240 ms)
Maior eficácia
Energia
# 1 14 Joules/Cm²
# 2 15 Joules/Cm²
# 3 16 Joules/Cm²
# 4 17 Joules/Cm²
# 5 18 Joules/Cm²
# 6 20 Joules/Cm²
# 7 22 Joules/Cm²
# 8 24 Joules/Cm²
# 9 26 Joules/Cm²
# 10 28 Joules/Cm²
Passagem:
De 1 a 2 vezes (de
acordo com a tolerância e
reação)

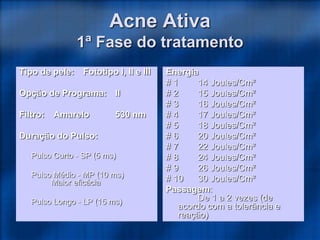

50. Acne Ativa
1ª Fase do tratamento
Tipo de pele: Fototipo I, II e III
Opção de Programa: II
Filtro: Amarelo 530 nm
Duração do Pulso:
Pulso Curto - SP (5 ms)
Pulso Médio - MP (10 ms)
Maior eficácia
Pulso Longo - LP (15 ms)
Energia
# 1 14 Joules/Cm²
# 2 15 Joules/Cm²
# 3 16 Joules/Cm²
# 4 17 Joules/Cm²
# 5 18 Joules/Cm²
# 6 20 Joules/Cm²
# 7 22 Joules/Cm²
# 8 24 Joules/Cm²
# 9 26 Joules/Cm²
# 10 30 Joules/Cm²
Passagem:
De 1 a 2 vezes (de
acordo com a tolerância e
reação)

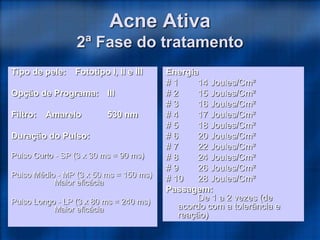

51. Acne Ativa
2ª Fase do tratamento
Tipo de pele: Fototipo I, II e III
Opção de Programa: III
Filtro: Amarelo 530 nm
Duração do Pulso:
Pulso Curto - SP (3 x 30 ms = 90 ms)
Pulso Médio - MP (3 x 50 ms = 150 ms)
Maior eficácia
Pulso Longo - LP (3 x 80 ms = 240 ms)
Maior eficácia
Energia
# 1 14 Joules/Cm²
# 2 15 Joules/Cm²
# 3 16 Joules/Cm²
# 4 17 Joules/Cm²
# 5 18 Joules/Cm²
# 6 20 Joules/Cm²
# 7 22 Joules/Cm²
# 8 24 Joules/Cm²
# 9 26 Joules/Cm²
# 10 28 Joules/Cm²
Passagem:
De 1 a 2 vezes (de
acordo com a tolerância e
reação)

52. Resultados após 3ª sessão

53. Pré Pós

54. Pré Pós

55. Pré Pós

56. Pré Pós

57. Pré Pós

58. Resultados após 8ª sessão

59. Resultados após 8ª sessão

60. Resultados após 8ª sessão

61. Pré Pós

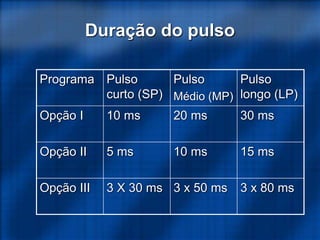

62. Duração do pulso
Programa Pulso
curto (SP)
Pulso
Médio (MP)
Pulso
longo (LP)
Opção I 10 ms 20 ms 30 ms
Opção II 5 ms 10 ms 15 ms
Opção III 3 X 30 ms 3 x 50 ms 3 x 80 ms
