1. Malharia e Confeccionados
Conceitos Básicos e Operacionais
Características dos Tecidos de Malha
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

2. Malharia e Confeccionados
Conceitos Básicos e Operacionais

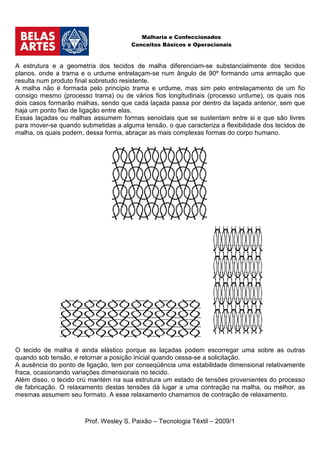

A estrutura e a geometria dos tecidos de malha diferenciam-se substancialmente dos tecidos
planos, onde a trama e o urdume entrelaçam-se num ângulo de 90º formando uma armação que
resulta num produto final sobretudo resistente.
A malha não é formada pelo princípio trama e urdume, mas sim pelo entrelaçamento de um fio
consigo mesmo (processo trama) ou de vários fios longitudinais (processo urdume), os quais nos
dois casos formarão malhas, sendo que cada laçada passa por dentro da laçada anterior, sem que
haja um ponto fixo de ligação entre elas.
Essas laçadas ou malhas assumem formas senoidais que se sustentam entre si e que são livres
para mover-se quando submetidas a alguma tensão, o que caracteriza a flexibilidade dos tecidos de
malha, os quais podem, dessa forma, abraçar as mais complexas formas do corpo humano.
O tecido de malha é ainda elástico porque as laçadas podem escorregar uma sobre as outras
quando sob tensão, e retornar a posição inicial quando cessa-se a solicitação.
A ausência do ponto de ligação, tem por conseqüência uma estabilidade dimensional relativamente
fraca, ocasionando variações dimensionais no tecido.
Além disso, o tecido crú mantém na sua estrutura um estado de tensões provenientes do processo
de fabricação. O relaxamento destas tensões dá lugar a uma contração na malha, ou melhor, as
mesmas assumem seu formato. A esse relaxamento chamamos de contração de relaxamento.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

3. Malharia e Confeccionados
Conceitos Básicos e Operacionais

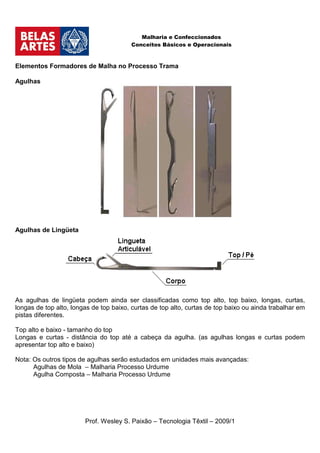

Elementos Formadores de Malha no Processo Trama
Agulhas
Agulhas de Lingüeta
As agulhas de lingüeta podem ainda ser classificadas como top alto, top baixo, longas, curtas,
longas de top alto, longas de top baixo, curtas de top alto, curtas de top baixo ou ainda trabalhar em
pistas diferentes.
Top alto e baixo - tamanho do top
Longas e curtas - distância do top até a cabeça da agulha. (as agulhas longas e curtas podem
apresentar top alto e baixo)
Nota: Os outros tipos de agulhas serão estudados em unidades mais avançadas:
Agulhas de Mola – Malharia Processo Urdume
Agulha Composta – Malharia Processo Urdume
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

4. Malharia e Confeccionados
Conceitos Básicos e Operacionais
Frontura
As agulhas são alojadas em canais de uma placa de aço denominada frontura. Tal frontura poderá
ter formato retilíneo, circular ou retilíneo circular. Podemos ainda encontrar máquinas com 1 ou 2
fronturas.
- Máquinas retilíneas monofronturas - somente uma placa de agulhas
- Máquinas retilíneas dupla-frontura - com duas placas de agulhas formando um ângulo de ±90º.
(Placa da frente e placa de trás)
- Máquinas circulares monofronturas - somente com a frontura cilíndrica - máquina monocilíndrica
- Máquinas circulares dupla-frontura - com duas fronturas:
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

5. Malharia e Confeccionados
Conceitos Básicos e Operacionais

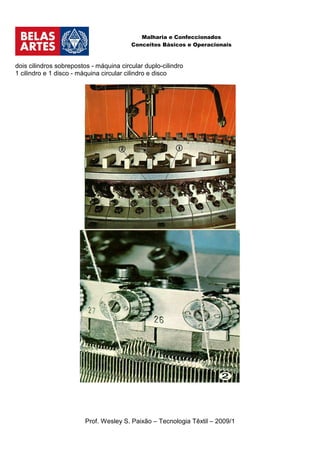

dois cilindros sobrepostos - máquina circular duplo-cilindro
1 cilindro e 1 disco - máquina circular cilindro e disco
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

6. Malharia e Confeccionados
Conceitos Básicos e Operacionais

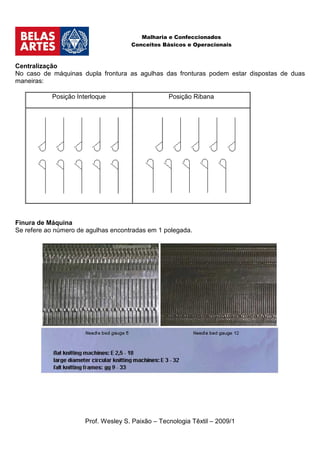

Centralização
No caso de máquinas dupla frontura as agulhas das fronturas podem estar dispostas de duas
maneiras:
Posição Interloque Posição Ribana
Finura de Máquina
Se refere ao número de agulhas encontradas em 1 polegada.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

7. Malharia e Confeccionados
Conceitos Básicos e Operacionais

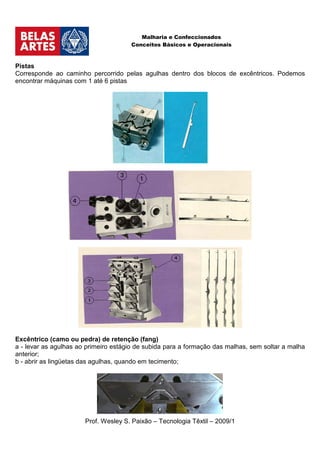

Pistas
Corresponde ao caminho percorrido pelas agulhas dentro dos blocos de excêntricos. Podemos
encontrar máquinas com 1 até 6 pistas
Excêntrico (camo ou pedra) de retenção (fang)
a - levar as agulhas ao primeiro estágio de subida para a formação das malhas, sem soltar a malha
anterior;
b - abrir as lingüetas das agulhas, quando em tecimento;
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

8. Malharia e Confeccionados
Conceitos Básicos e Operacionais

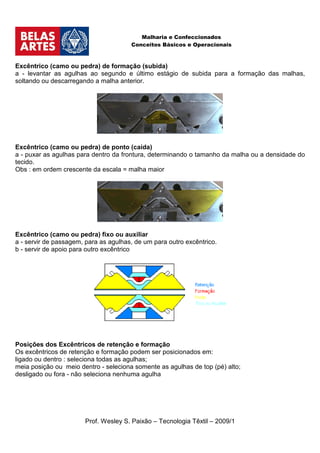

Excêntrico (camo ou pedra) de formação (subida)
a - levantar as agulhas ao segundo e último estágio de subida para a formação das malhas,
soltando ou descarregando a malha anterior.
Excêntrico (camo ou pedra) de ponto (caída)
a - puxar as agulhas para dentro da frontura, determinando o tamanho da malha ou a densidade do
tecido.
Obs : em ordem crescente da escala = malha maior
Excêntrico (camo ou pedra) fixo ou auxiliar
a - servir de passagem, para as agulhas, de um para outro excêntrico.
b - servir de apoio para outro excêntrico
Posições dos Excêntricos de retenção e formação
Os excêntricos de retenção e formação podem ser posicionados em:
ligado ou dentro : seleciona todas as agulhas;
meia posição ou meio dentro - seleciona somente as agulhas de top (pé) alto;
desligado ou fora - não seleciona nenhuma agulha
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

9. Malharia e Confeccionados
Conceitos Básicos e Operacionais

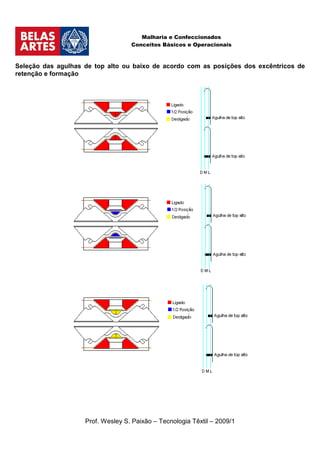

Seleção das agulhas de top alto ou baixo de acordo com as posições dos excêntricos de
retenção e formação
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

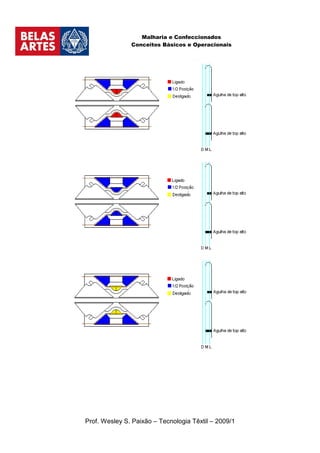

10. Malharia e Confeccionados
Conceitos Básicos e Operacionais
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

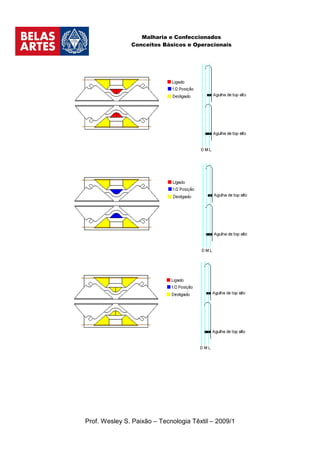

11. Malharia e Confeccionados
Conceitos Básicos e Operacionais
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

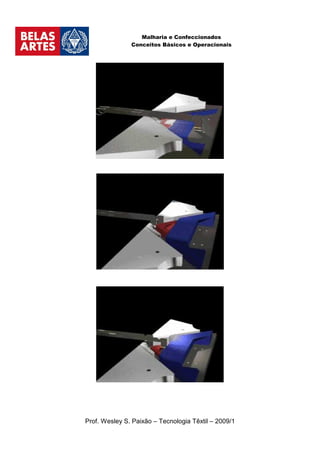

12. Malharia e Confeccionados
Conceitos Básicos e Operacionais
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

13. Malharia e Confeccionados
Conceitos Básicos e Operacionais

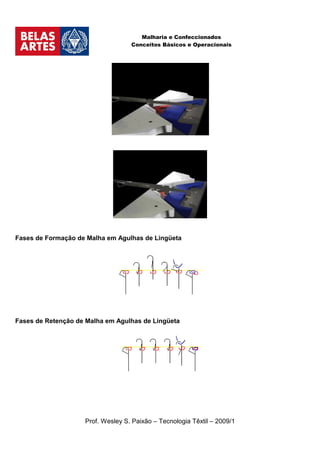

Fases de Formação de Malha em Agulhas de Lingüeta
Fases de Retenção de Malha em Agulhas de Lingüeta
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

14. Malharia e Confeccionados
Conceitos Básicos e Operacionais

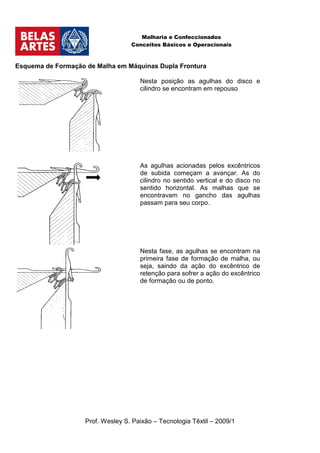

Esquema de Formação de Malha em Máquinas Dupla Frontura
Nesta posição as agulhas do disco e
cilindro se encontram em repouso
As agulhas acionadas pelos excêntricos
de subida começam a avançar. As do
cilindro no sentido vertical e do disco no
sentido horizontal. As malhas que se
encontravam no gancho das agulhas
passam para seu corpo.
Nesta fase, as agulhas se encontram na
primeira fase de formação de malha, ou
seja, saindo da ação do excêntrico de
retenção para sofrer a ação do excêntrico
de formação ou de ponto.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

15. Malharia e Confeccionados
Conceitos Básicos e Operacionais

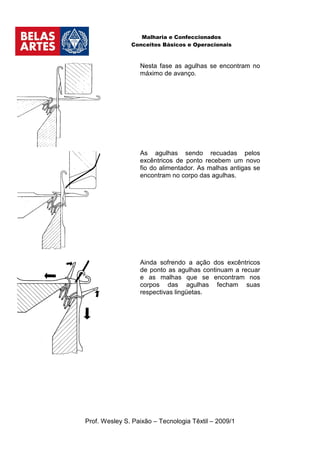

Nesta fase as agulhas se encontram no
máximo de avanço.
As agulhas sendo recuadas pelos
excêntricos de ponto recebem um novo
fio do alimentador. As malhas antigas se
encontram no corpo das agulhas.
Ainda sofrendo a ação dos excêntricos
de ponto as agulhas continuam a recuar
e as malhas que se encontram nos
corpos das agulhas fecham suas
respectivas lingüetas.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

16. Malharia e Confeccionados
Conceitos Básicos e Operacionais

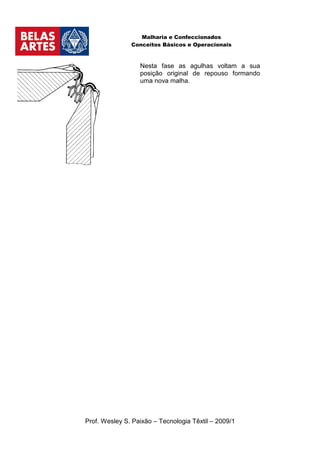

Nesta fase as agulhas voltam a sua
posição original de repouso formando
uma nova malha.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

17. Malharia e Confeccionados
Conceitos Básicos e Operacionais

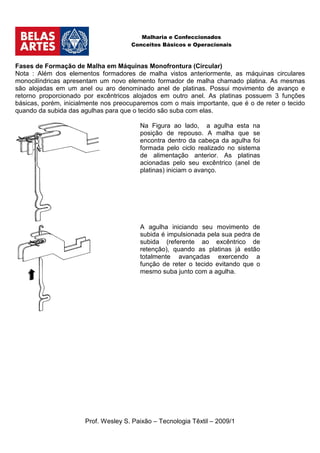

Fases de Formação de Malha em Máquinas Monofrontura (Circular)
Nota : Além dos elementos formadores de malha vistos anteriormente, as máquinas circulares
monocilíndricas apresentam um novo elemento formador de malha chamado platina. As mesmas
são alojadas em um anel ou aro denominado anel de platinas. Possui movimento de avanço e
retorno proporcionado por excêntricos alojados em outro anel. As platinas possuem 3 funções
básicas, porém, inicialmente nos preocuparemos com o mais importante, que é o de reter o tecido
quando da subida das agulhas para que o tecido são suba com elas.
Na Figura ao lado, a agulha esta na
posição de repouso. A malha que se
encontra dentro da cabeça da agulha foi
formada pelo ciclo realizado no sistema
de alimentação anterior. As platinas
acionadas pelo seu excêntrico (anel de
platinas) iniciam o avanço.
A agulha iniciando seu movimento de
subida é impulsionada pela sua pedra de
subida (referente ao excêntrico de
retenção), quando as platinas já estão
totalmente avançadas exercendo a
função de reter o tecido evitando que o
mesmo suba junto com a agulha.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

18. Malharia e Confeccionados
Conceitos Básicos e Operacionais

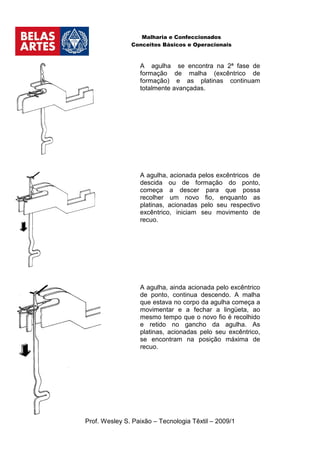

A agulha se encontra na 2ª fase de
formação de malha (excêntrico de
formação) e as platinas continuam
totalmente avançadas.
A agulha, acionada pelos excêntricos de
descida ou de formação do ponto,
começa a descer para que possa
recolher um novo fio, enquanto as
platinas, acionadas pelo seu respectivo
excêntrico, iniciam seu movimento de
recuo.
A agulha, ainda acionada pelo excêntrico
de ponto, continua descendo. A malha
que estava no corpo da agulha começa a
movimentar e a fechar a lingüeta, ao
mesmo tempo que o novo fio é recolhido
e retido no gancho da agulha. As
platinas, acionadas pelo seu excêntrico,
se encontram na posição máxima de
recuo.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

19. Malharia e Confeccionados
Conceitos Básicos e Operacionais

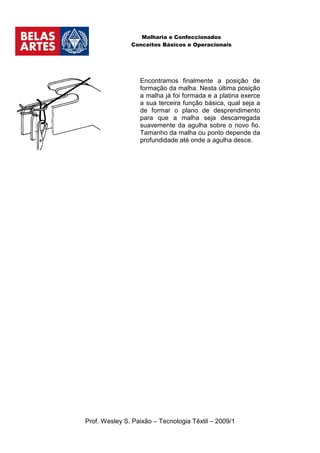

Encontramos finalmente a posição de
formação da malha. Nesta última posição
a malha já foi formada e a platina exerce
a sua terceira função básica, qual seja a
de formar o plano de desprendimento
para que a malha seja descarregada
suavemente da agulha sobre o novo fio.
Tamanho da malha ou ponto depende da
profundidade até onde a agulha desce.
Prof. Wesley S. Paixão – Tecnologia Têxtil – 2009/1

20. Malharia e Confeccionados
Conceitos Básicos e Operacionais

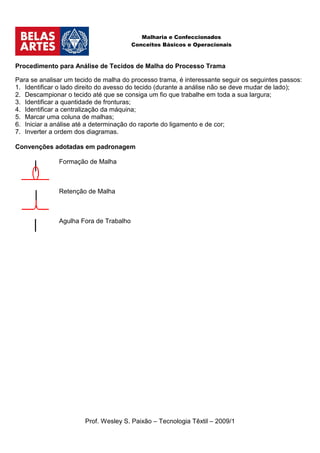

Procedimento para Análise de Tecidos de Malha do Processo Trama
Para se analisar um tecido de malha do processo trama, é interessante seguir os seguintes passos:
1. Identificar o lado direito do avesso do tecido (durante a análise não se deve mudar de lado);
2. Descampionar o tecido até que se consiga um fio que trabalhe em toda a sua largura;
3. Identificar a quantidade de fronturas;
4. Identificar a centralização da máquina;
5. Marcar uma coluna de malhas;
6. Iniciar a análise até a determinação do raporte do ligamento e de cor;
7. Inverter a ordem dos diagramas.
Convenções adotadas em padronagem
Formação de Malha
Retenção de Malha
Agulha Fora de Trabalho
