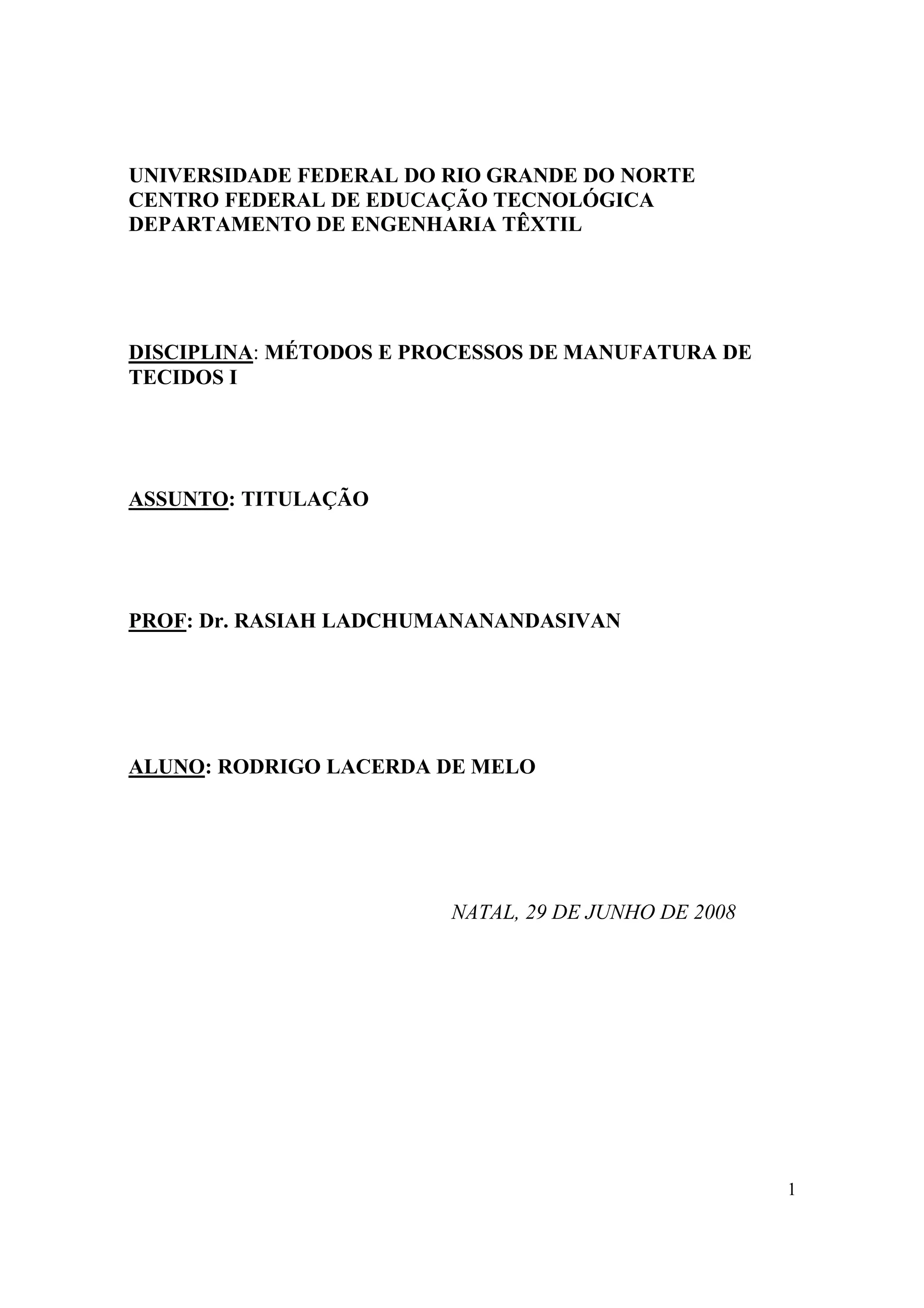

1. UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA
DEPARTAMENTO DE ENGENHARIA TÊXTIL
DISCIPLINA: MÉTODOS E PROCESSOS DE MANUFATURA DE
TECIDOS I
ASSUNTO: TITULAÇÃO
PROF: Dr. RASIAH LADCHUMANANANDASIVAN
ALUNO: RODRIGO LACERDA DE MELO
NATAL, 29 DE JUNHO DE 2008
1

2. APRESENTAÇÃO
Este trabalho é parte integrante da avaliação da disciplina Métodos e
Processos de Manufatura de Tecidos I, ministrada pelo Prof. Rasiah
Ladchumananandasivan, e tem como objetivo apresentar, de maneira clara e
objetiva o assunto da Titulação, um tema de bastante importância na área têxtil,
principalmente no segmento da fiação.
2

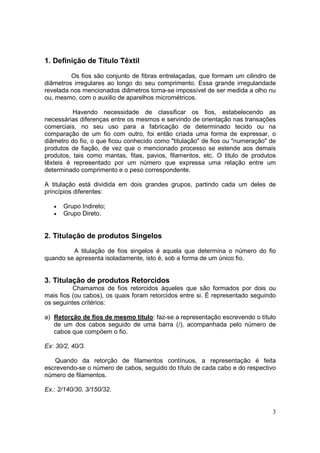

3. 1. Definição de Título Têxtil
Os fios são conjunto de fibras entrelaçadas, que formam um cilindro de
diâmetros irregulares ao longo do seu comprimento. Essa grande irregularidade
revelada nos mencionados diâmetros torna-se impossível de ser medida a olho nu
ou, mesmo, com o auxilio de aparelhos micrométricos.
Havendo necessidade de classificar os fios, estabelecendo as
necessárias diferenças entre os mesmos e servindo de orientação nas transações
comerciais, no seu uso para a fabricação de determinado tecido ou na
comparação de um fio com outro, foi então criada uma forma de expressar, o
diâmetro do fio, o que ficou conhecido como "titulação" de fios ou "numeração" de
produtos de fiação, de vez que o mencionado processo se estende aos demais
produtos, tais como mantas, fitas, pavios, filamentos, etc. O titulo de produtos
têxteis é representado por um número que expressa uma relação entre um
determinado comprimento e o peso correspondente.
A titulação está dividida em dois grandes grupos, partindo cada um deles de
princípios diferentes:
• Grupo Indireto;
• Grupo Direto.
2. Titulação de produtos Singelos
A titulação de fios singelos é aquela que determina o número do fio
quando se apresenta isoladamente, isto é, sob a forma de um único fio.
3. Titulação de produtos Retorcidos
Chamamos de fios retorcidos àqueles que são formados por dois ou
mais fios (ou cabos), os quais foram retorcidos entre si. É representado seguindo
os seguintes critérios:
a) Retorção de fios de mesmo titulo: faz-se a representação escrevendo o título
de um dos cabos seguido de uma barra (/), acompanhada pelo número de
cabos que compõem o fio.
Ex: 30/2, 40/3.
Quando da retorção de filamentos contínuos, a representação é feita
escrevendo-se o número de cabos, seguido do título de cada cabo e do respectivo
número de filamentos.
Ex.: 2/140/30, 3/150/32.
3

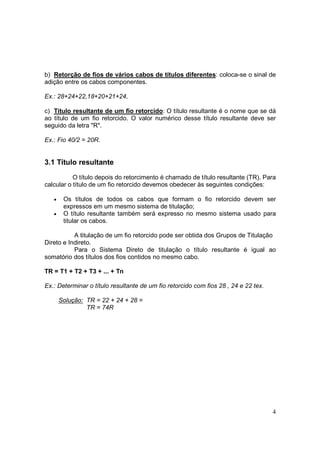

4. b) Retorção de fios de vários cabos de títulos diferentes: coloca-se o sinal de
adição entre os cabos componentes.
Ex.: 28+24+22,18+20+21+24.
c) Título resultante de um fio retorcido: O título resultante é o nome que se dá
ao título de um fio retorcido. O valor numérico desse título resultante deve ser
seguido da letra "R".
Ex.: Fio 40/2 = 20R.
3.1 Título resultante
O título depois do retorcimento é chamado de título resultante (TR). Para
calcular o título de um fio retorcido devemos obedecer às seguintes condições:
• Os títulos de todos os cabos que formam o fio retorcido devem ser
expressos em um mesmo sistema de titulação;
• O título resultante também será expresso no mesmo sistema usado para
titular os cabos.
A titulação de um fio retorcido pode ser obtida dos Grupos de Titulação
Direto e Indireto.
Para o Sistema Direto de titulação o título resultante é igual ao
somatório dos títulos dos fios contidos no mesmo cabo.
TR = T1 + T2 + T3 + ... + Tn
Ex.: Determinar o título resultante de um fio retorcido com fios 28 , 24 e 22 tex.
Solução: TR = 22 + 24 + 28 =
TR = 74R
4

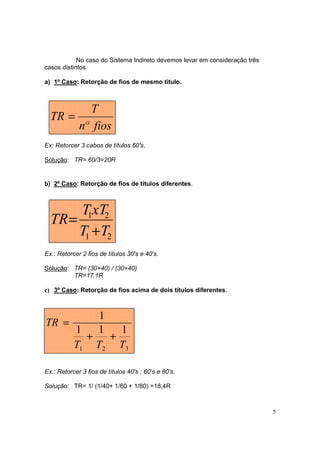

5. No caso do Sistema Indireto devemos levar em consideração três
casos distintos:
a) 1º Caso: Retorção de fios de mesmo título.
T
TR =
nº fios
Ex: Retorcer 3 cabos de títulos 60's.
Solução: TR= 60/3=20R
b) 2º Caso: Retorção de fios de títulos diferentes.
:
T1xT2
TR =
T1 + T2
Ex.: Retorcer 2 fios de títulos 30's e 40's.
Solução: TR= (30×40) / (30+40)
TR=17,1R
c) 3º Caso: Retorção de fios acima de dois títulos diferentes.
1
TR =
1 1 1
+ +
T1 T2 T3
Ex.: Retorcer 3 fios de títulos 40's ; 60's e 80's.
Solução: TR= 1/ (1/40+ 1/60 + 1/80) =18,4R
5

6. 4. Grupo Direto de Titulação
É caracterizado pelo comprimento constante e pelo peso variável. O
título é dado por uma quantidade de pesos determinados para um determinado
comprimento de fio. Em síntese, quanto maior a espessura maior o número.
Nesse grupo o título é diretamente proporcional ao diâmetro. É
empregado na titulação de fios compostos de fibras químicas (artificiais e
sintéticas) e de seda natural.
Fórmula Geral => T = (K ×P) / C,
onde:
• T = título direto;
• K = constante do título direto;
• P = peso da amostra;
• C= comprimento da amostra
Fazem parte deste Grupo Direto os seguintes sistemas: o Sistema
Denier e o Sistema Tex
4.1 Sistema Denier
O título denier (símbolo: den) de um fio é igual ao peso em gramas de
9.000 metros desse fio. Portanto, se uma amostra de fio apresentar 1 grama de
massa e um comprimento de 9.000 metros, o título será de 1 den. Por
conseguinte, se tivermos uma amostra com “ n ” gramas em um comprimento de
9.000 metros, o título será “ n ” den. É usado normalmente em fibras sintéticas e
filamentos.
K = 9.000 m/g.
Ex.: Um fio de poliéster em filamentos 180 den possui 180g em 9.000m dele
mesmo.
4.2 Grupo Tex (múltiplos e submúltiplos)
O título Tex de um fio é igual ao peso em gramas de 1000 metros de fio
ou de qualquer outro material têxtil. É a representação recomendada pelo Sistema
Internacional de Unidades (SI), já que o comprimento é a medida de 1000 metros
de material. Desta forma o material que apresentar massa de 1 grama em tal
6

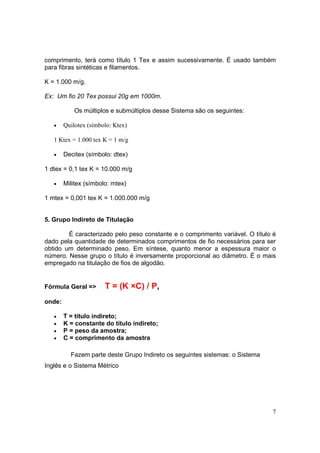

7. comprimento, terá como título 1 Tex e assim sucessivamente. É usado também
para fibras sintéticas e filamentos.
K = 1.000 m/g.
Ex: Um fio 20 Tex possui 20g em 1000m.
Os múltiplos e submúltiplos desse Sistema são os seguintes:
• Quilotex (símbolo: Ktex)
1 Ktex = 1.000 tex K = 1 m/g
• Decitex (símbolo: dtex)
1 dtex = 0,1 tex K = 10.000 m/g
• Militex (símbolo: mtex)
1 mtex = 0,001 tex K = 1.000.000 m/g
5. Grupo Indireto de Titulação
É caracterizado pelo peso constante e o comprimento variável. O título é
dado pela quantidade de determinados comprimentos de fio necessários para ser
obtido um determinado peso. Em síntese, quanto menor a espessura maior o
número. Nesse grupo o título é inversamente proporcional ao diâmetro. É o mais
empregado na titulação de fios de algodão.
Fórmula Geral => T = (K ×C) / P,
onde:
• T = título indireto;
• K = constante do título indireto;
• P = peso da amostra;
• C = comprimento da amostra
Fazem parte deste Grupo Indireto os seguintes sistemas: o Sistema
Inglês e o Sistema Métrico
7

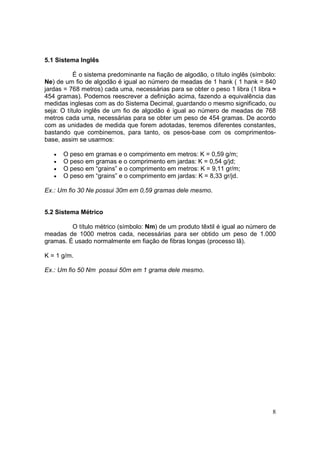

8. 5.1 Sistema Inglês
É o sistema predominante na fiação de algodão, o título inglês (símbolo:
Ne) de um fio de algodão é igual ao número de meadas de 1 hank ( 1 hank = 840
jardas = 768 metros) cada uma, necessárias para se obter o peso 1 libra (1 libra ≈
454 gramas). Podemos reescrever a definição acima, fazendo a equivalência das
medidas inglesas com as do Sistema Decimal, guardando o mesmo significado, ou
seja: O título inglês de um fio de algodão é igual ao número de meadas de 768
metros cada uma, necessárias para se obter um peso de 454 gramas. De acordo
com as unidades de medida que forem adotadas, teremos diferentes constantes,
bastando que combinemos, para tanto, os pesos-base com os comprimentos-
base, assim se usarmos:
• O peso em gramas e o comprimento em metros: K = 0,59 g/m;
• O peso em gramas e o comprimento em jardas: K = 0,54 g/jd;
• O peso em “grains” e o comprimento em metros: K = 9,11 gr/m;
• O peso em “grains” e o comprimento em jardas: K = 8,33 gr/jd.
Ex.: Um fio 30 Ne possui 30m em 0,59 gramas dele mesmo.
5.2 Sistema Métrico
O título métrico (símbolo: Nm) de um produto têxtil é igual ao número de
meadas de 1000 metros cada, necessárias para ser obtido um peso de 1.000
gramas. É usado normalmente em fiação de fibras longas (processo lã).
K = 1 g/m.
Ex.: Um fio 50 Nm possui 50m em 1 grama dele mesmo.
8

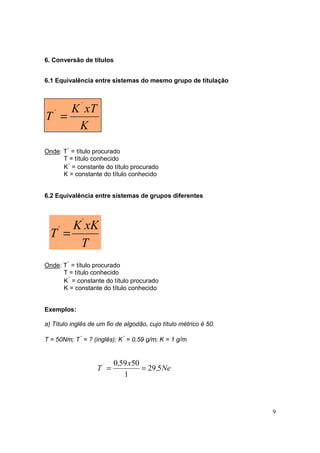

9. 6. Conversão de títulos
6.1 Equivalência entre sistemas do mesmo grupo de titulação
K ´ xT
T´ =
K
Onde: T´ = título procurado
T = título conhecido
K´ = constante do título procurado
K = constante do título conhecido
6.2 Equivalência entre sistemas de grupos diferentes
K´ xK
T´ =
T
Onde: T´ = título procurado
T = título conhecido
K´ = constante do título procurado
K = constante do título conhecido
Exemplos:
a) Título inglês de um fio de algodão, cujo título métrico é 50.
T = 50Nm; T´ = ? (inglês); K´ = 0,59 g/m; K = 1 g/m
0,59 x50
T´ = = 29 ,5 Ne
1
9

10. b) Título denier de um fio de seda equivalente ao título 5,5 tex
T = 5,5 tex; T´ = ? (denier); K´ = 9000 m/g; K = 1000 m/g
9000 x5,5
T´ = = 49,5denier
1000
7. Bibliografia
• http://pt.wikipedia.org/, acessado em 28.06.08
