Controlo qualidade e processos de fiações de fios para malhas

Por: Constantino Monteiro Alves, Eng. Têxtil
Ano 2014
Testes Físicos efectuados no Controlo de
Qualidade dos Fios de Algodão para Malhas
1
FORMAÇÃO:
Controlo da Qualidade

2
O Algodão
Por: Constantino Monteiro Alves, Eng. Têxtil - Janeiro 2014

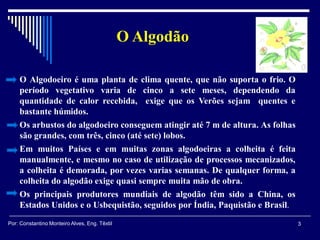

O Algodão
3Por: Constantino Monteiro Alves, Eng. Têxtil
O Algodoeiro é uma planta de clima quente, que não suporta o frio. O
período vegetativo varia de cinco a sete meses, dependendo da
quantidade de calor recebida, exige que os Verões sejam quentes e
bastante húmidos.
Os arbustos do algodoeiro conseguem atingir até 7 m de altura. As folhas
são grandes, com três, cinco (até sete) lobos.
Em muitos Países e em muitas zonas algodoeiras a colheita é feita
manualmente, e mesmo no caso de utilização de processos mecanizados,
a colheita é demorada, por vezes varias semanas. De qualquer forma, a
colheita do algodão exige quasi sempre muita mão de obra.
Os principais produtores mundiais de algodão têm sido a China, os
Estados Unidos e o Usbequistão, seguidos por Índia, Paquistão e Brasil.

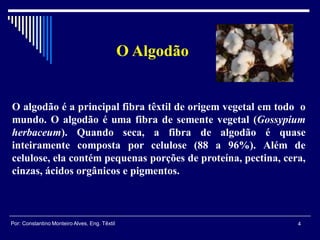

O algodão é a principal fibra têxtil de origem vegetal em todo o
mundo. O algodão é uma fibra de semente vegetal (Gossypium
herbaceum). Quando seca, a fibra de algodão é quase
inteiramente composta por celulose (88 a 96%). Além de
celulose, ela contém pequenas porções de proteína, pectina, cera,
cinzas, ácidos orgânicos e pigmentos.
O Algodão

O Algodão

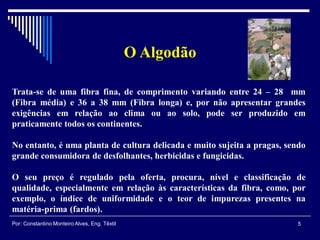

Trata-se de uma fibra fina, de comprimento variando entre 24 – 28 mm
(Fibra média) e 36 a 38 mm (Fibra longa) e, por não apresentar grandes
exigências em relação ao clima ou ao solo, pode ser produzido em
praticamente todos os continentes.
No entanto, é uma planta de cultura delicada e muito sujeita a pragas, sendo
grande consumidora de desfolhantes, herbicidas e fungicidas.
O seu preço é regulado pela oferta, procura, nível e classificação de
qualidade, especialmente em relação às características da fibra, como, por
exemplo, o índice de uniformidade e o teor de impurezas presentes na
matéria-prima (fardos).

.
Flor de
algodão
Algodão
maduro.
Cápsula
fechada
Cápsula a
abrir
Etapas e aspecto do seu desenvolvimento:
O Algodão

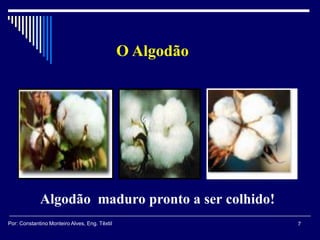

Algodão maduro pronto a ser colhido!
O Algodão

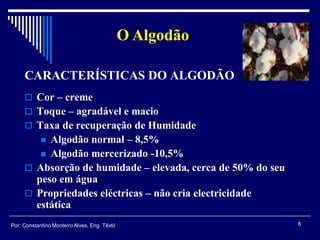

 Cor – creme
 Toque – agradável e macio
 Taxa de recuperação de Humidade
 Algodão normal – 8,5%
 Algodão mercerizado -10,5%
 Absorção de humidade – elevada, cerca de 50% do seu
peso em água
 Propriedades eléctricas – não cria electricidade
estática
CARACTERÍSTICAS DO ALGODÃO
O Algodão

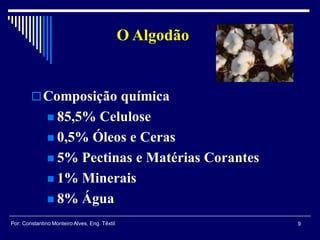

Composição química
 85,5% Celulose
 0,5% Óleos e Ceras
 5% Pectinas e Matérias Corantes
 1% Minerais
 8% Água
O Algodão

Trata-se da matéria prima mais utilizada
no segmento dos TÊXTEIS LAR
As Propriedades mais importantes desta fibra, são:
 SER BASTANTE HIGROSCÓPIA;
 BOA RETENÇÃO DE HUMIDADE;
 SEDOSA;
 FLEXIVEL;
 TACTO AGRADÁVEL;
 HIPO-ALÉRGICA.
O Algodão

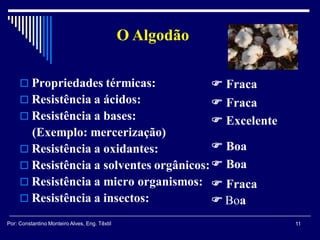

 Propriedades térmicas:
 Resistência a ácidos:
 Resistência a bases:
(Exemplo: mercerização)
 Resistência a oxidantes:
 Resistência a solventes orgânicos:
 Resistência a micro organismos:
 Resistência a insectos:
 Fraca
 Fraca
 Excelente
 Boa
 Boa
 Fraca
 Boa
O Algodão

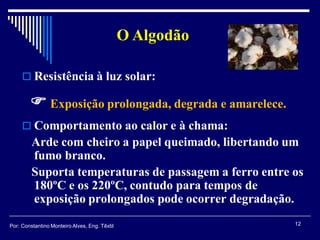

 Resistência à luz solar:
 Comportamento ao calor e à chama:
Arde com cheiro a papel queimado, libertando um
fumo branco.
Suporta temperaturas de passagem a ferro entre os
180ºC e os 220ºC, contudo para tempos de
exposição prolongados pode ocorrer degradação.
 Exposição prolongada, degrada e amarelece.
O Algodão

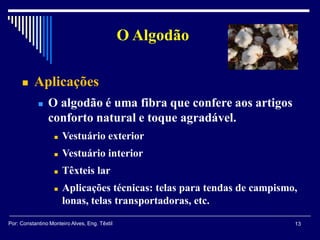

 Aplicações
 O algodão é uma fibra que confere aos artigos
conforto natural e toque agradável.
 Vestuário exterior
 Vestuário interior
 Têxteis lar
 Aplicações técnicas: telas para tendas de campismo,
lonas, telas transportadoras, etc.
O Algodão

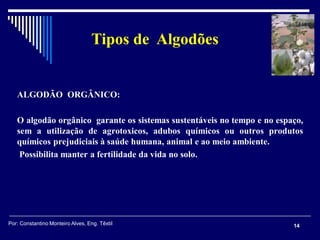

ALGODÃO ORGÂNICO:
O algodão orgânico garante os sistemas sustentáveis no tempo e no espaço,
sem a utilização de agrotoxicos, adubos químicos ou outros produtos
químicos prejudiciais à saúde humana, animal e ao meio ambiente.
Possibilita manter a fertilidade da vida no solo.
14
Tipos de Algodões

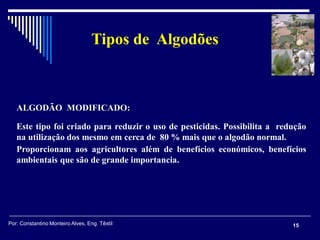

ALGODÃO MODIFICADO:
Este tipo foi criado para reduzir o uso de pesticidas. Possibilita a redução
na utilização dos mesmo em cerca de 80 % mais que o algodão normal.
Proporcionam aos agricultores além de benefícios económicos, benefícios
ambientais que são de grande importancia.
15
Tipos de Algodões

16
Tipos de Algodões

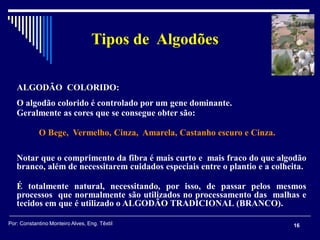

ALGODÃO COLORIDO:
O algodão colorido é controlado por um gene dominante.
Geralmente as cores que se consegue obter são:
O Bege, Vermelho, Cinza, Amarela, Castanho escuro e Cinza.
Notar que o comprimento da fibra é mais curto e mais fraco do que algodão
branco, além de necessitarem cuidados especiais entre o plantio e a colheita.
É totalmente natural, necessitando, por isso, de passar pelos mesmos
processos que normalmente são utilizados no processamento das malhas e
tecidos em que é utilizado o ALGODÃO TRADICIONAL (BRANCO).

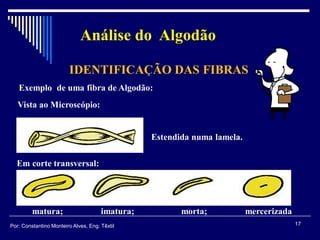

matura; imatura; morta; mercerizada
Estendida numa lamela.
Em corte transversal:
Exemplo de uma fibra de Algodão:
Vista ao Microscópio:

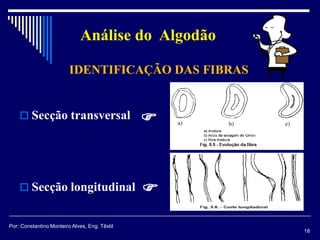

IDENTIFICAÇÃO DAS FIBRAS
Análise do Algodão

 Secção transversal
 Secção longitudinal


18

Algodão Algodão Algodão Algodão
Maduro ainda Maduro Mercerizado
Verde
Camadas de celulose
Lúmen
Cutícula
19

20

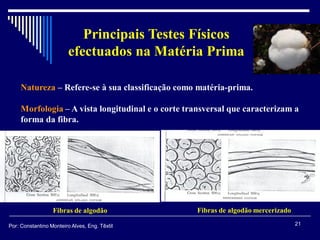

Principais Testes Físicos
efectuados na Matéria Prima
Natureza – Refere-se à sua classificação como matéria-prima.
Morfologia – A vista longitudinal e o corte transversal que caracterizam a
forma da fibra.
Fibras de algodão Fibras de algodão mercerizado

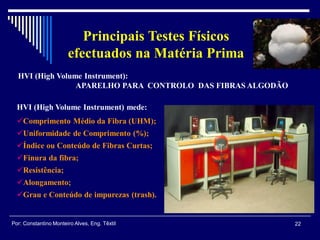

HVI (High Volume Instrument) mede:
Comprimento Médio da Fibra (UHM);
Uniformidade de Comprimento (%);
Índice ou Conteúdo de Fibras Curtas;
Finura da fibra;
Resistência;
Alongamento;
Grau e Conteúdo de impurezas (trash).

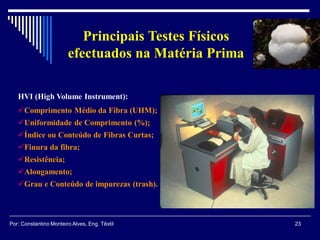

HVI (High Volume Instrument):
APARELHO PARA CONTROLO DAS FIBRAS ALGODÃO

HVI (High Volume Instrument):
Comprimento Médio da Fibra (UHM);
Uniformidade de Comprimento (%);
Índice ou Conteúdo de Fibras Curtas;
Finura da fibra;
Resistência;
Alongamento;
Grau e Conteúdo de impurezas (trash).

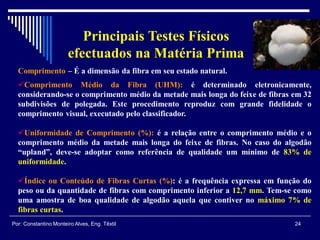

Comprimento – É a dimensão da fibra em seu estado natural.
Comprimento Médio da Fibra (UHM): é determinado eletronicamente,
considerando-se o comprimento médio da metade mais longa do feixe de fibras em 32
subdivisões de polegada. Este procedimento reproduz com grande fidelidade o
comprimento visual, executado pelo classificador.

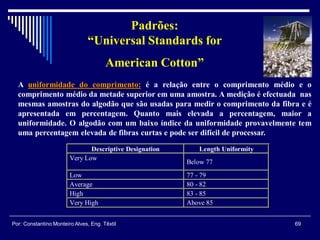

Uniformidade de Comprimento (%): é a relação entre o comprimento médio e o
comprimento médio da metade mais longa do feixe de fibras. No caso do algodão
“upland”, deve-se adoptar como referência de qualidade um mínimo de 83% de
uniformidade.

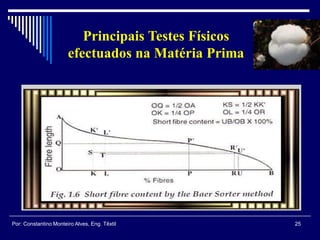

Índice ou Conteúdo de Fibras Curtas (%): é a frequência expressa em função do
peso ou da quantidade de fibras com comprimento inferior a 12,7 mm. Tem-se como
uma amostra de boa qualidade de algodão aquela que contiver no máximo 7% de
fibras curtas.

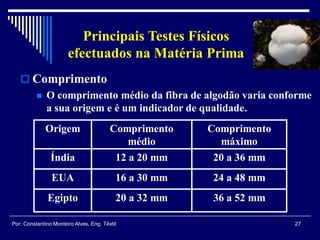

Origem Comprimento
médio
Comprimento
máximo
Índia 12 a 20 mm 20 a 36 mm
EUA 16 a 30 mm 24 a 48 mm
Egipto 20 a 32 mm 36 a 52 mm
 Comprimento
 O comprimento médio da fibra de algodão varia conforme
a sua origem e é um indicador de qualidade.

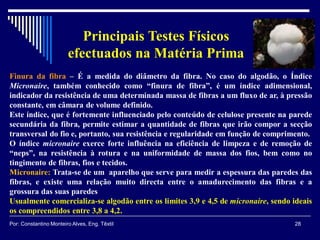

Finura da fibra – É a medida do diâmetro da fibra. No caso do algodão, o Índice
Micronaire, também conhecido como “finura de fibra”, é um índice adimensional,
indicador da resistência de uma determinada massa de fibras a um fluxo de ar, à pressão
constante, em câmara de volume definido.
Este índice, que é fortemente influenciado pelo conteúdo de celulose presente na parede
secundária da fibra, permite estimar a quantidade de fibras que irão compor a secção
transversal do fio e, portanto, sua resistência e regularidade em função de comprimento.
O índice micronaire exerce forte influência na eficiência de limpeza e de remoção de
“neps”, na resistência à rotura e na uniformidade de massa dos fios, bem como no
tingimento de fibras, fios e tecidos.
Micronaire: Trata-se de um aparelho que serve para medir a espessura das paredes das
fibras, e existe uma relação muito directa entre o amadurecimento das fibras e a
grossura das suas paredes
Usualmente comercializa-se algodão entre os limites 3,9 e 4,5 de micronaire, sendo ideais
os compreendidos entre 3,8 a 4,2.

A FINURA E A MATURAÇÃO DAS FIBRAS.
Uma fibra pode ser fina por má maturação, quando a sua variedade ou
qualidade é do nível médio ou grosso. No entanto, uma fibra bem madura pode
também ser fina desde que a variedade ou tipo de fibra seja do nível fino.
A finura e a maturação influencia, até certo ponto, o título do fio a fiar dado
que as regras de bem fiar impõe que o número de fibras por secção transversal do fio
seja superior a 80.
Assim, por exemplo, um algodão que apresente um índice micronaire ( I.M.)
de 4.0g/polegada, o que equivale a ter uma finura de cerca de 1.26 dTex, originará
num fio Ne 20 ( respectivamente 30 Tex ) a existirem:
N = 30 / 0.126 = 240 fibras por secção transversal

A FINURA E A MATURAÇÃO DAS FIBRAS

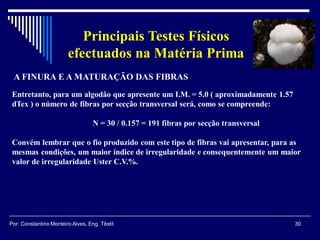

Entretanto, para um algodão que apresente um I.M. = 5.0 ( aproximadamente 1.57
dTex ) o número de fibras por secção transversal será, como se compreende:
N = 30 / 0.157 = 191 fibras por secção transversal
Convém lembrar que o fio produzido com este tipo de fibras vai apresentar, para as
mesmas condições, um maior índice de irregularidade e consequentemente um maior
valor de irregularidade Uster C.V.%.

A FINURA E A MATURAÇÃO DAS FIBRAS

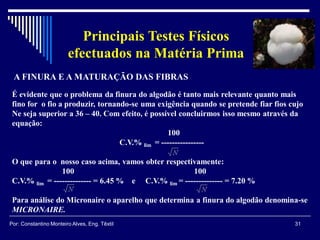

É evidente que o problema da finura do algodão é tanto mais relevante quanto mais
fino for o fio a produzir, tornando-se uma exigência quando se pretende fiar fios cujo
Ne seja superior a 36 – 40. Com efeito, é possível concluirmos isso mesmo através da
equação:
100
C.V.% lim = ----------------
O que para o nosso caso acima, vamos obter respectivamente:
100 100
C.V.% lim = -------------- = 6.45 % e C.V.% lim = -------------- = 7.20 %
Para análise do Micronaire o aparelho que determina a finura do algodão denomina-se
MICRONAIRE.

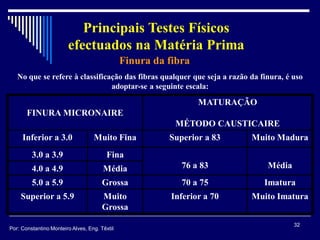

FINURA MICRONAIRE
MATURAÇÃO
MÉTODO CAUSTICAIRE
Inferior a 3.0 Muito Fina Superior a 83 Muito Madura
3.0 a 3.9 Fina
76 a 83 Média4.0 a 4.9 Média
5.0 a 5.9 Grossa 70 a 75 Imatura
Superior a 5.9 Muito
Grossa
Inferior a 70 Muito Imatura
Finura da fibra
32
No que se refere à classificação das fibras qualquer que seja a razão da finura, é uso
adoptar-se a seguinte escala:

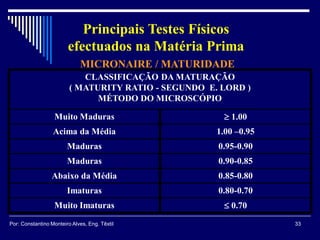

CLASSIFICAÇÃO DA MATURAÇÃO
( MATURITY RATIO - SEGUNDO E. LORD )
MÉTODO DO MICROSCÓPIO
Muito Maduras  1.00
Acima da Média 1.00 –0.95
Maduras 0.95-0.90
Maduras 0.90-0.85
Abaixo da Média 0.85-0.80
Imaturas 0.80-0.70
Muito Imaturas  0.70
MICRONAIRE / MATURIDADE

Maturidade – É o grau de desenvolvimento da parede da fibra.
Para duas fibras de mesmo diâmetro, a mais madura será
aquela que tiver parede mais espessa na sua secção transversal.
NOTA:
Taxa de maturação segundo E. Lord:
N - D
Taxa de maturação = ------------------ + 0.70
200
Sendo:
N - % de fibras normais ( maduras )
D - % de fibras mortas ( imaturas )

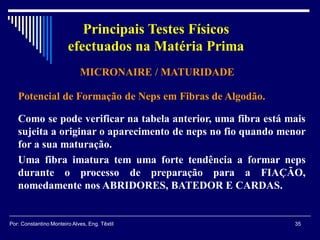

Potencial de Formação de Neps em Fibras de Algodão.
Como se pode verificar na tabela anterior, uma fibra está mais
sujeita a originar o aparecimento de neps no fio quando menor
for a sua maturação.
Uma fibra imatura tem uma forte tendência a formar neps
durante o processo de preparação para a FIAÇÃO,
nomedamente nos ABRIDORES, BATEDOR E CARDAS.

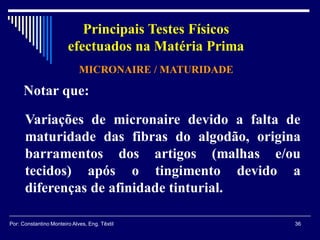

Notar que:

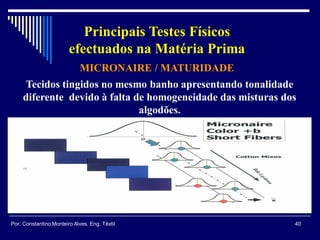

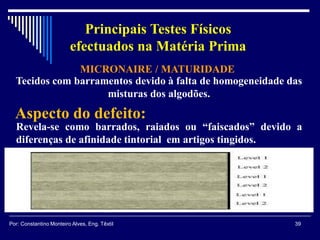

Variações de micronaire devido a falta de
maturidade das fibras do algodão, origina
barramentos dos artigos (malhas e/ou
tecidos) após o tingimento devido a
diferenças de afinidade tinturial.

Notar – diferenças do valor micronaire

Tecidos com barramentos devido à falta de homogeneidade das
misturas dos algodões.
Revela-se como barrados, raiados ou “faiscados” devido a
diferenças de afinidade tintorial em artigos tingidos.
Aspecto do defeito:

Tecidos tingidos no mesmo banho apresentando tonalidade
diferente devido à falta de homogeneidade das misturas dos
algodões.

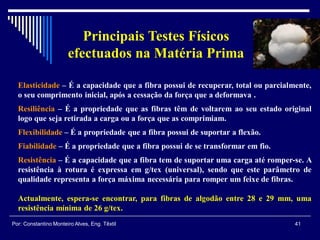

Elasticidade – É a capacidade que a fibra possui de recuperar, total ou parcialmente,
o seu comprimento inicial, após a cessação da força que a deformava .
Resiliência – É a propriedade que as fibras têm de voltarem ao seu estado original
logo que seja retirada a carga ou a força que as comprimiam.
Flexibilidade – É a propriedade que a fibra possui de suportar a flexão.
Fiabilidade – É a propriedade que a fibra possui de se transformar em fio.
Resistência – É a capacidade que a fibra tem de suportar uma carga até romper-se. A
resistência à rotura é expressa em g/tex (universal), sendo que este parâmetro de
qualidade representa a força máxima necessária para romper um feixe de fibras.
Actualmente, espera-se encontrar, para fibras de algodão entre 28 e 29 mm, uma
resistência mínima de 26 g/tex.

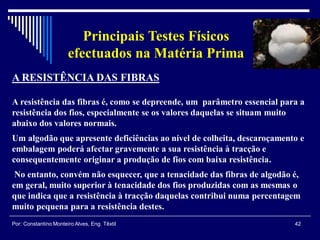

A RESISTÊNCIA DAS FIBRAS
A resistência das fibras é, como se depreende, um parâmetro essencial para a
resistência dos fios, especialmente se os valores daquelas se situam muito
abaixo dos valores normais.
Um algodão que apresente deficiências ao nível de colheita, descaroçamento e
embalagem poderá afectar gravemente a sua resistência à tracção e
consequentemente originar a produção de fios com baixa resistência.
No entanto, convém não esquecer, que a tenacidade das fibras de algodão é,
em geral, muito superior à tenacidade dos fios produzidas com as mesmas o
que indica que a resistência à tracção daquelas contribui numa percentagem
muito pequena para a resistência destes.

É normal obtermos nas fibras valores de 25 – 30 g/Tex, enquanto para um fio
a sua tenacidade à rotura ronda os 14 – 16 g/Tex.
Valores como a Irregularidade, as Imperfeições, a Torção e a sua
regularidade, o coeficiente de coesão das fibras, etc. são muito mais
determinantes na resistência à tracção do fio.
O aparelho que determina a resistência das fibras à tracção é o dinamómetro,
tipo plano inclinado, PRESSLEY.
O valor da resistência das fibras obtido neste tipo de dinamómetro vem em
PSI ( libras por polegada quadrada ).

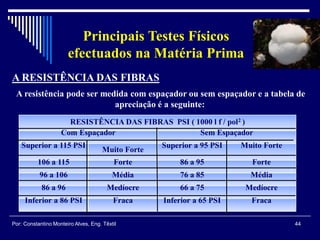

RESISTÊNCIA DAS FIBRAS PSI ( 1000 l f / pol2 )
Com Espaçador Sem Espaçador
Superior a 115 PSI
Muito Forte
Superior a 95 PSI Muito Forte
106 a 115 Forte 86 a 95 Forte
96 a 106 Média 76 a 85 Média
86 a 96 Medíocre 66 a 75 Medíocre
Inferior a 86 PSI Fraca Inferior a 65 PSI Fraca

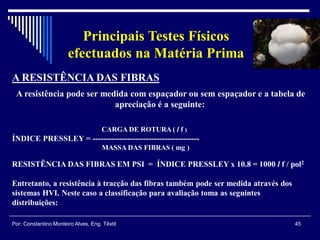

A resistência pode ser medida com espaçador ou sem espaçador e a tabela de
apreciação é a seguinte:

CARGA DE ROTURA ( l f )
ÍNDICE PRESSLEY = ----------------------------------------
MASSA DAS FIBRAS ( mg )
RESISTÊNCIA DAS FIBRAS EM PSI = ÍNDICE PRESSLEY x 10.8 = 1000 l f / pol2
Entretanto, a resistência à tracção das fibras também pode ser medida através dos
sistemas HVI. Neste caso a classificação para avaliação toma as seguintes
distribuições:

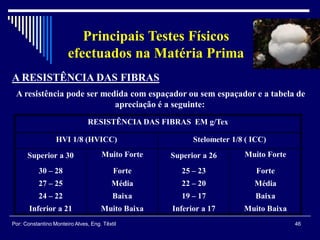

RESISTÊNCIA DAS FIBRAS EM g/Tex
HVI 1/8 (HVICC) Stelometer 1/8 ( ICC)
Superior a 30 Muito Forte Superior a 26 Muito Forte
30 – 28 Forte 25 – 23 Forte
27 – 25 Média 22 – 20 Média
24 – 22 Baixa 19 – 17 Baixa
Inferior a 21 Muito Baixa Inferior a 17 Muito Baixa

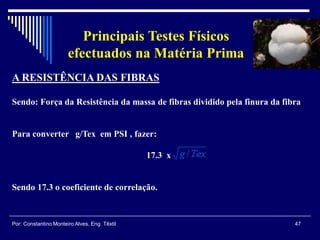

Sendo: Força da Resistência da massa de fibras dividido pela finura da fibra
Para converter g/Tex em PSI , fazer:
17.3 x
Sendo 17.3 o coeficiente de correlação.

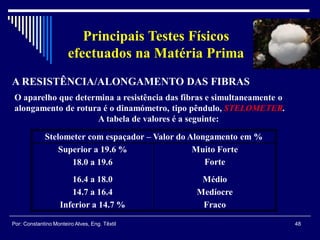

Stelometer com espaçador – Valor do Alongamento em %
Superior a 19.6 % Muito Forte
18.0 a 19.6 Forte
16.4 a 18.0 Médio
14.7 a 16.4 Medíocre
Inferior a 14.7 % Fraco
O aparelho que determina a resistência das fibras e simultaneamente o
alongamento de rotura é o dinamómetro, tipo pêndulo, STELOMETER.
A tabela de valores é a seguinte:
A RESISTÊNCIA/ALONGAMENTO DAS FIBRAS

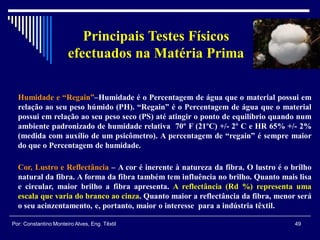

Humidade e “Regain”–Humidade é o Percentagem de água que o material possui em
relação ao seu peso húmido (PH). “Regain” é o Percentagem de água que o material
possui em relação ao seu peso seco (PS) até atingir o ponto de equilíbrio quando num
ambiente padronizado de humidade relativa 70º F (21ºC) +/- 2º C e HR 65% +/- 2%
(medida com auxílio de um psicômetro). A percentagem de “regain” é sempre maior
do que o Percentagem de humidade.
Cor, Lustro e Reflectância – A cor é inerente à natureza da fibra. O lustro é o brilho
natural da fibra. A forma da fibra também tem influência no brilho. Quanto mais lisa
e circular, maior brilho a fibra apresenta. A reflectância (Rd %) representa uma
escala que varia do branco ao cinza. Quanto maior a reflectância da fibra, menor será
o seu acinzentamento, e, portanto, maior o interesse para a indústria têxtil.

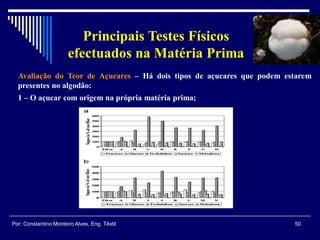

Avaliação do Teor de Açucares – Há dois tipos de açucares que podem estarem
presentes no algodão:
1 – O açucar com origem na própria matéria prima;

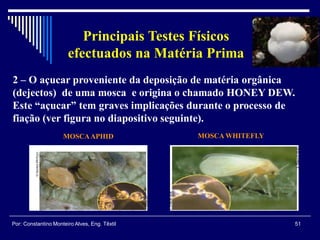

2 – O açucar proveniente da deposição de matéria orgânica
(dejectos) de uma mosca e origina o chamado HONEY DEW.
Este “açucar” tem graves implicações durante o processo de
fiação (ver figura no diapositivo seguinte).
MOSCAAPHID MOSCA WHITEFLY

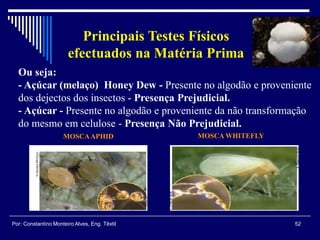

Ou seja:
- Açúcar (melaço) Honey Dew - Presente no algodão e proveniente
dos dejectos dos insectos - Presença Prejudicial.
- Açúcar - Presente no algodão e proveniente da não transformação
do mesmo em celulose - Presença Não Prejudicial.
MOSCAAPHID MOSCA WHITEFLY

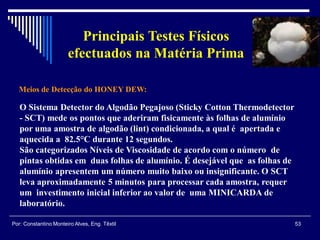

Meios de Detecção do HONEY DEW:
O Sistema Detector do Algodão Pegajoso (Sticky Cotton Thermodetector
- SCT) mede os pontos que aderiram fisicamente às folhas de alumínio
por uma amostra de algodão (lint) condicionada, a qual é apertada e
aquecida a 82.5°C durante 12 segundos.
São categorizados Níveis de Viscosidade de acordo com o número de
pintas obtidas em duas folhas de alumínio. É desejável que as folhas de
alumínio apresentem um número muito baixo ou insignificante. O SCT
leva aproximadamente 5 minutos para processar cada amostra, requer
um investimento inicial inferior ao valor de uma MINICARDA de
laboratório.

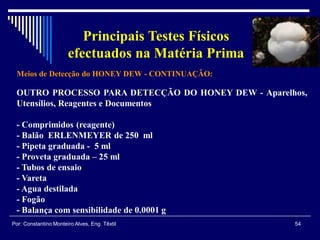

Meios de Detecção do HONEY DEW - CONTINUAÇÃO:
OUTRO PROCESSO PARA DETECÇÃO DO HONEY DEW - Aparelhos,
Utensílios, Reagentes e Documentos
- Comprimidos (reagente)
- Balão ERLENMEYER de 250 ml
- Pipeta graduada - 5 ml
- Proveta graduada – 25 ml
- Tubos de ensaio
- Vareta
- Agua destilada
- Fogão
- Balança com sensibilidade de 0.0001 g

Técnica
1- Efectuar o ensaio depois de deixar condicionar as amostras no mínimo duas (2)
horas em ambiente condicionado de acordo com os valores de Temperatura e
Humidade definidos no Manual de Padrões e Tolerância.
2- Proceder a recolha de uma amostra que seja representativa do lote (ter em conta a
classificação obtida para a totalidade do lote, procedendo à recolha de três (3) amostras
por Grau conforme se indica em 7.
3- Destas três (3) amostras fazer uma (1) amostra por Grau, procurando que as
mesmas sejam representativas.
4- Retirar uma pequena porção 10 gramas) de cada amostra e introduzir cada uma no
balão ERLENMEYER
5- Em balão ERLENMEYER juntar 100 ml de água destilada.
6- Colocar os balões ERLENMEYER no fogão até à fervura e aguardar dez (10 )
minutos.

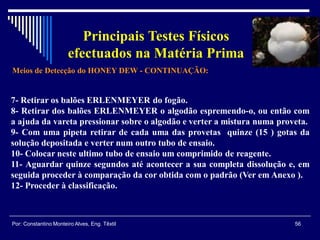

7- Retirar os balões ERLENMEYER do fogão.
8- Retirar dos balões ERLENMEYER o algodão espremendo-o, ou então com
a ajuda da vareta pressionar sobre o algodão e verter a mistura numa proveta.
9- Com uma pipeta retirar de cada uma das provetas quinze (15 ) gotas da
solução depositada e verter num outro tubo de ensaio.
10- Colocar neste ultimo tubo de ensaio um comprimido de reagente.
11- Aguardar quinze segundos até acontecer a sua completa dissolução e, em
seguida proceder à comparação da cor obtida com o padrão (Ver em Anexo ).
12- Proceder à classificação.

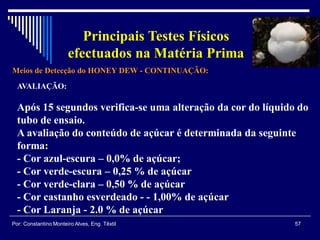

AVALIAÇÃO:
Após 15 segundos verifica-se uma alteração da cor do líquido do
tubo de ensaio.
A avaliação do conteúdo de açúcar é determinada da seguinte
forma:
- Cor azul-escura – 0,0% de açúcar;
- Cor verde-escura – 0,25 % de açúcar
- Cor verde-clara – 0,50 % de açúcar
- Cor castanho esverdeado - - 1,00% de açúcar
- Cor Laranja - 2.0 % de açúcar

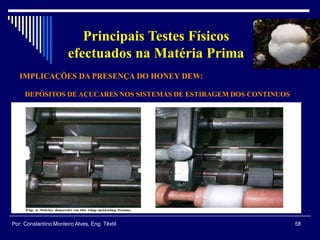

IMPLICAÇÕES DA PRESENÇA DO HONEY DEW:
DEPÓSITOS DE AÇUCARES NOS SISTEMAS DE ESTIRAGEM DOS CONTINUOS

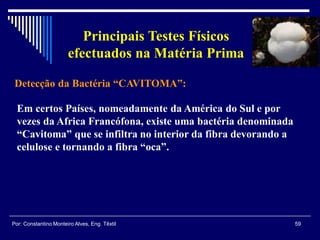

Detecção da Bactéria “CAVITOMA”:
Em certos Países, nomeadamente da América do Sul e por
vezes da Africa Francófona, existe uma bactéria denominada
“Cavitoma” que se infiltra no interior da fibra devorando a
celulose e tornando a fibra “oca”.

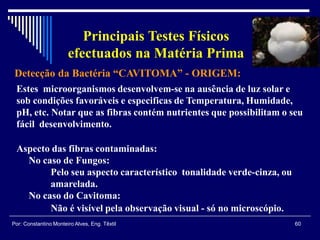

Detecção da Bactéria “CAVITOMA” - ORIGEM:
Estes microorganismos desenvolvem-se na ausência de luz solar e
sob condições favoráveis e especificas de Temperatura, Humidade,
pH, etc. Notar que as fibras contém nutrientes que possibilitam o seu
fácil desenvolvimento.
Aspecto das fibras contaminadas:
No caso de Fungos:
Pelo seu aspecto característico tonalidade verde-cinza, ou
amarelada.
No caso do Cavitoma:
Não é visível pela observação visual - só no microscópio.

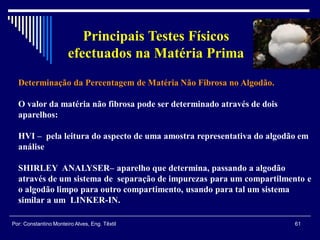

Determinação da Percentagem de Matéria Não Fibrosa no Algodão.
O valor da matéria não fibrosa pode ser determinado através de dois
aparelhos:
HVI – pela leitura do aspecto de uma amostra representativa do algodão em
análise
SHIRLEY ANALYSER– aparelho que determina, passando a algodão
através de um sistema de separação de impurezas para um compartilmento e
o algodão limpo para outro compartimento, usando para tal um sistema
similar a um LINKER-IN.

AVALIAÇÃO E CLASSIFICAÇÃO
DO ALGODAO
A avaliação / classificação do algodão é possível através da
análise/controlo efectuada(o) no “High Volume Instrument”
(HVI), ou mediante a comparação com os Padrões Americanos
abaixo indicados:
“Universal Standards for American Cotton”

Padrões:

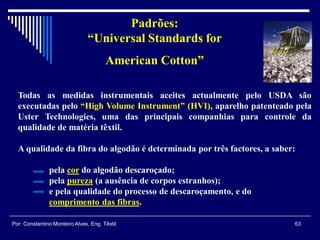

“Universal Standards for
American Cotton”
Todas as medidas instrumentais aceites actualmente pelo USDA são
executadas pelo “High Volume Instrument” (HVI), aparelho patenteado pela
Uster Technologies, uma das principais companhias para controle da
qualidade de matéria têxtil.
A qualidade da fibra do algodão é determinada por três factores, a saber:
pela cor do algodão descaroçado;
pela pureza (a ausência de corpos estranhos);
e pela qualidade do processo de descaroçamento, e do
comprimento das fibras.

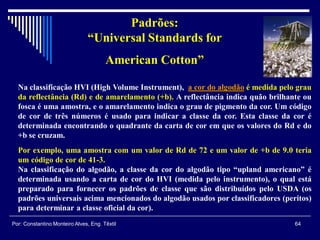

Na classificação HVI (High Volume Instrument), a cor do algodão é medida pelo grau
da reflectância (Rd) e de amarelamento (+b). A reflectância indica quão brilhante ou
fosca é uma amostra, e o amarelamento indica o grau de pigmento da cor. Um código
de cor de três números é usado para indicar a classe da cor. Esta classe da cor é
determinada encontrando o quadrante da carta de cor em que os valores do Rd e do
+b se cruzam.
Por exemplo, uma amostra com um valor de Rd de 72 e um valor de +b de 9.0 teria
um código de cor de 41-3.
Na classificação do algodão, a classe da cor do algodão tipo “upland americano” é
determinada usando a carta de cor do HVI (medida pelo instrumento), o qual está
preparado para fornecer os padrões de classe que são distribuídos pelo USDA (os
padrões universais acima mencionados do algodão usados por classificadores (peritos)
para determinar a classe oficial da cor).

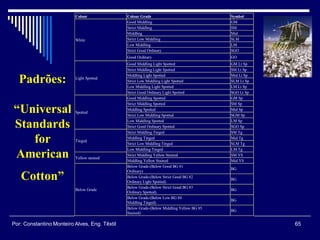

Padrões:
American Cotton”

Padrões:
“Universal
Standards
for
American
Cotton”
Colour Colour Grade Symbol
Good Middling GM
Strict Middling SM
Middling Mid
Strict Low Middling SLM
Low Middling LM
Strict Good Ordinary SGO
White
Good Ordinary GO
Good Middling Light Spotted GM Lt Sp
Strict Middling Light Spotted SM Lt Sp
Middling Light Spotted Mid Lt Sp
Strict Low Middling Light Spotted SLM Lt Sp
Low Middling Light Spotted LM Lt Sp
Light Spotted
Strict Good Ordinary Light Spotted SGO Lt Sp
Good Middling Spotted GM Sp
Strict Middling Spotted SM Sp
Middling Spotted Mid Sp
Strict Low Middling Spotted SGM Sp
Low Middling Spotted LM Sp
Spotted
Strict Good Ordinary Spotted SGO Sp
Strict Middling Tinged SM Tg
Middling Tinged Mid Tg
Strict Low Middling Tinged SLM Tg
Tinged
Low Middling Tinged LM Tg
Strict Middling Yellow Stained SM YS
Yellow stained
Middling Yellow Stained Mid YS
Below Grade-(Below Good BG 81
Ordinary)
BG
Below Grade-(Below Strict Good BG 82
Ordinary Light Spotted)
BG
Below Grade-(Below Strict Good BG 83
Ordinary Spotted).
BG
Below Grade-(Below Low BG 84
Middling Tinged)
BG
Below Grade
Below Grade-(Below Middling Yellow BG 85
Stained)
BG

Padrões:
“Universal Standards
for
American Cotton”
Os Padrões são preparados e é efectuada a sua
Classificação em Laboratório por
PERITOS Qualificados.

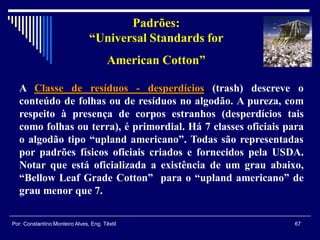

A Classe de resíduos - desperdícios (trash) descreve o
conteúdo de folhas ou de resíduos no algodão. A pureza, com
respeito à presença de corpos estranhos (desperdícios tais
como folhas ou terra), é primordial. Há 7 classes oficiais para
o algodão tipo “upland americano”. Todas são representadas
por padrões físicos oficiais criados e fornecidos pela USDA.
Notar que está oficializada a existência de um grau abaixo,
“Bellow Leaf Grade Cotton” para o “upland americano” de
grau menor que 7.
Padrões:
American Cotton”

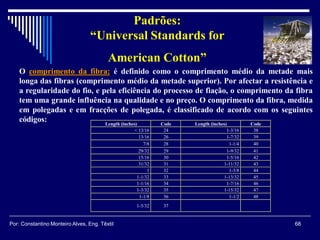

O comprimento da fibra: é definido como o comprimento médio da metade mais
longa das fibras (comprimento médio da metade superior). Por afectar a resistência e
a regularidade do fio, e pela eficiência do processo de fiação, o comprimento da fibra
tem uma grande influência na qualidade e no preço. O comprimento da fibra, medida
em polegadas e em fracções de polegada, é classificado de acordo com os seguintes
códigos: Length (inches) Code Length (inches) Code
< 13/16 24 1-3/16 38
13/16 26 1-7/32 39
7/8 28 1-1/4 40
29/32 29 1-9/32 41
15/16 30 1-5/16 42
31/32 31 1-11/32 43
1 32 1-3/8 44
1-1/32 33 1-13/32 45
1-1/16 34 1-7/16 46
1-3/32 35 1-15/32 47
1-1/8 36 1-1/2 48
1-5/32 37
Padrões:
American Cotton”

A uniformidade do comprimento: é a relação entre o comprimento médio e o
comprimento médio da metade superior em uma amostra. A medição é efectuada nas
mesmas amostras do algodão que são usadas para medir o comprimento da fibra e é
apresentada em percentagem. Quanto mais elevada a percentagem, maior a
uniformidade. O algodão com um baixo índice da uniformidade provavelmente tem
uma percentagem elevada de fibras curtas e pode ser difícil de processar.
Descriptive Designation Length Uniformity
Very Low
Below 77
Low 77 - 79
Average 80 - 82
High 83 - 85
Very High Above 85
Padrões:
American Cotton”

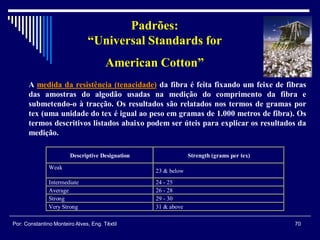

A medida da resistência (tenacidade) da fibra é feita fixando um feixe de fibras
das amostras do algodão usadas na medição do comprimento da fibra e
submetendo-o à tracção. Os resultados são relatados nos termos de gramas por
tex (uma unidade do tex é igual ao peso em gramas de 1.000 metros de fibra). Os
termos descritivos listados abaixo podem ser úteis para explicar os resultados da
medição.
Descriptive Designation Strength (grams per tex)
Weak
23 & below
Intermediate 24 - 25
Average 26 - 28
Strong 29 - 30
Very Strong 31 & above
Padrões:
American Cotton”

Controle da Qualidade na Fiação
de Algodão
HVI – Instrumento de medição para altos volumes, mede com precisão e rapidez as
propriedades físicas do algodão, como comprimento, resistência, alongamento, cor e
conteúdo de impurezas da fibra. Faz a separação que permite novos níveis de controle
da armazenagem e seleção de mistura e a regulagem adequada das máquinas do
processo de fiação.

Máquina para determinar os Neps/grama na Matéria prima antes e durante o
processo de Fiação - Neps Tester:
Mede a quantidade de neps/grama do algodão em véu, entrada/saída das cardas e nas
fitas das penteadeiras. Este controlo permite a avaliação da qualidade do algodão, a
eficiência de cardação e o índice de Neps /grama antes e durante o processo de fiação.
A presença de Neps nos fios de algodão afecta a qualidade e o valor do produto
acabado.
de Algodão

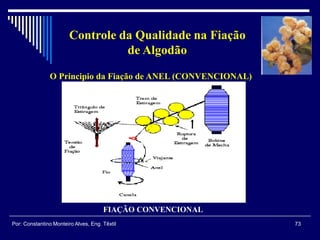

FIAÇÃO CONVENCIONAL
de Algodão
O Principio da Fiação de ANEL (CONVENCIONAL)

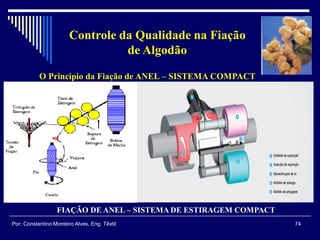

FIAÇÃO DE ANEL – SISTEMA DE ESTIRAGEM COMPACT
de Algodão
O Principio da Fiação de ANEL – SISTEMA COMPACT

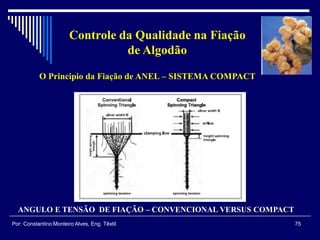

ANGULO E TENSÃO DE FIAÇÃO – CONVENCIONAL VERSUS COMPACT
de Algodão

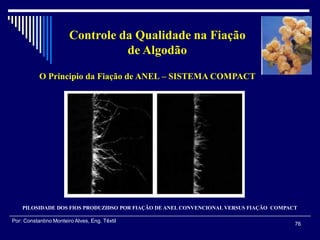

PILOSIDADE DOS FIOS PRODUZIDSO POR FIAÇÃO DE ANEL CONVENCIONAL VERSUS FIAÇÃO COMPACT
76
de Algodão

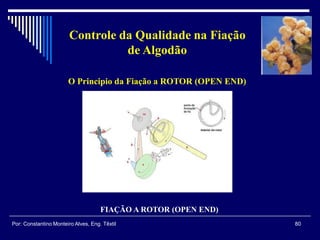

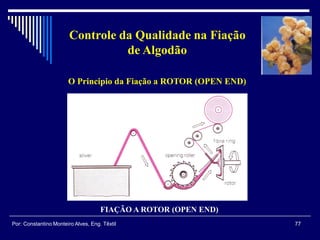

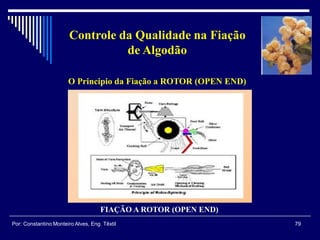

FIAÇÃO A ROTOR (OPEN END)
de Algodão
O Principio da Fiação a ROTOR (OPEN END)

de Algodão

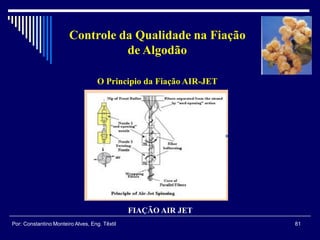

FIAÇÃO AIR JET
de Algodão

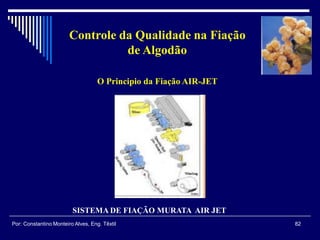

O Principio da Fiação AIR-JET

SISTEMA DE FIAÇÃO MURATA AIR JET
de Algodão

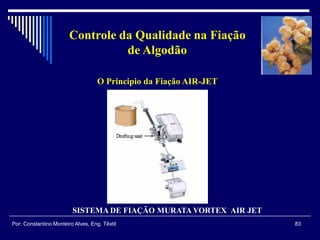

SISTEMA DE FIAÇÃO MURATA VORTEX AIR JET
de Algodão

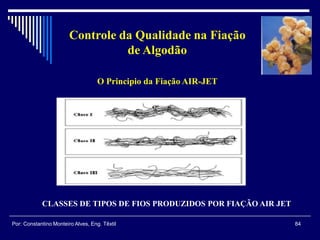

CLASSES DE TIPOS DE FIOS PRODUZIDOS POR FIAÇÃO AIR JET
de Algodão

PROCESSOS DE FIAÇÃO AIR JET
MJS (SISTEMA CONVENCIONAL) E MVS (MURATA VORTEX SPINNNING)
de Algodão

de Algodão
O Principio da Fiação SIRO SPUN

de Algodão

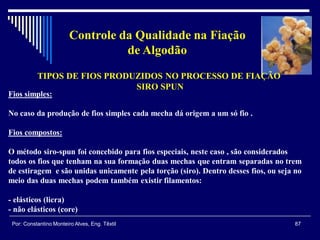

TIPOS DE FIOS PRODUZIDOS NO PROCESSO DE FIAÇÃO
SIRO SPUN
Fios simples:
No caso da produção de fios simples cada mecha dá origem a um só fio .
Fios compostos:
O método siro-spun foi concebido para fios especiais, neste caso , são considerados
todos os fios que tenham na sua formação duas mechas que entram separadas no trem
de estiragem e são unidas unicamente pela torção (siro). Dentro desses fios, ou seja no
meio das duas mechas podem também existir filamentos:
- elásticos (licra)
- não elásticos (core)

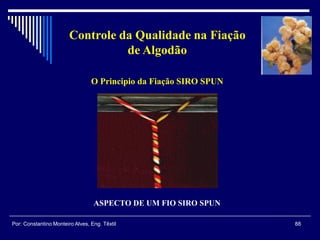

ASPECTO DE UM FIO SIRO SPUN
de Algodão

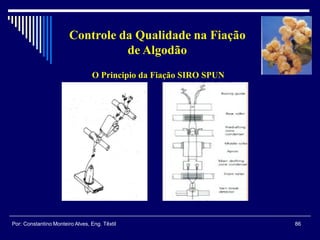

O Principio da Fiação SIRO SPUN

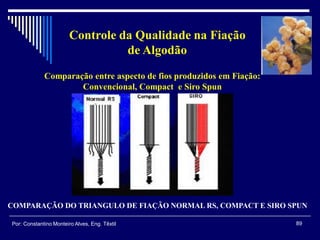

COMPARAÇÃO DO TRIANGULO DE FIAÇÃO NORMAL RS, COMPACT E SIRO SPUN
de Algodão
Comparação entre aspecto de fios produzidos em Fiação:
Convencional, Compact e Siro Spun

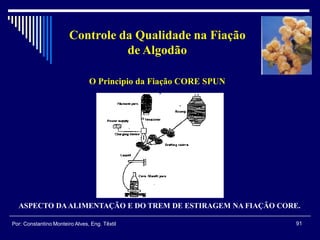

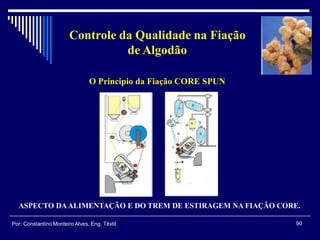

ASPECTO DAALIMENTAÇÃO E DO TREM DE ESTIRAGEM NA FIAÇÃO CORE.
de Algodão
O Principio da Fiação CORE SPUN

de Algodão

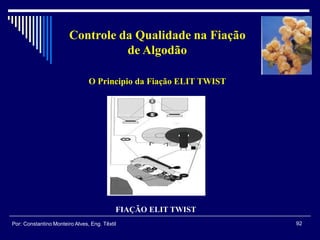

O Principio da Fiação ELIT TWIST
FIAÇÃO ELIT TWIST

de Algodão

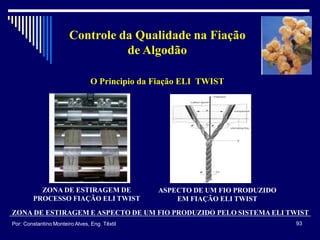

O Principio da Fiação ELI TWIST
ZONA DE ESTIRAGEM E ASPECTO DE UM FIO PRODUZIDO PELO SISTEMA ELI TWIST
ZONA DE ESTIRAGEM DE
PROCESSO FIAÇÃO ELI TWIST
ASPECTO DE UM FIO PRODUZIDO
EM FIAÇÃO ELI TWIST

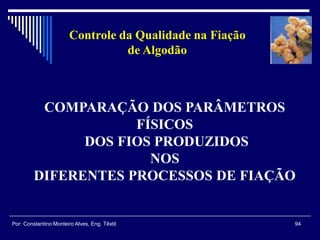

COMPARAÇÃO DOS PARÂMETROS
FÍSICOS
DOS FIOS PRODUZIDOS
NOS
DIFERENTES PROCESSOS DE FIAÇÃO
de Algodão

95
de Algodão

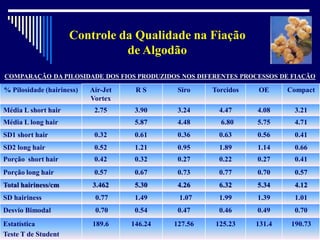

% Pilosidade (hairiness) Air-Jet
Vortex
R S Siro Torcidos OE Compact
Média L short hair 2.75 3.90 3.24 4.47 4.08 3.21
Média L long hair 5.87 4.48 6.80 5.75 4.71
SD1 short hair 0.32 0.61 0.36 0.63 0.56 0.41
SD2 long hair 0.52 1.21 0.95 1.89 1.14 0.66
Porção short hair 0.42 0.32 0.27 0.22 0.27 0.41
Porção long hair 0.57 0.67 0.73 0.77 0.70 0.57
Total hairiness/cm 3.462 5.30 4.26 6.32 5.34 4.12
SD hairiness 0.77 1.49 1.07 1.99 1.39 1.01
Desvio Bimodal 0.70 0.54 0.47 0.46 0.49 0.70
Estatística
Teste T de Student
189.6 146.24 127.56 125.23 131.4 190.73
COMPARAÇÃO DA PILOSIDADE DOS FIOS PRODUZIDOS NOS DIFERENTES PROCESSOS DE FIAÇÃO

de Algodão

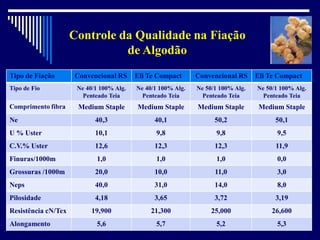

Tipo de Fiação Convencional RS Eli Te Compact Convencional RS Eli Te Compact
Tipo de Fio Ne 40/1 100% Alg.
Penteado Teia
Ne 40/1 100% Alg.
Penteado Teia
Ne 50/1 100% Alg.
Penteado Teia
Ne 50/1 100% Alg.
Penteado Teia
Comprimento fibra Medium Staple Medium Staple Medium Staple Medium Staple
Ne 40,3 40,1 50,2 50,1
U % Uster 10,1 9,8 9,8 9,5
C.V.% Uster 12,6 12,3 12,3 11,9
Finuras/1000m 1,0 1,0 1,0 0,0
Grossuras /1000m 20,0 10,0 11,0 3,0
Neps 40,0 31,0 14,0 8,0
Pilosidade 4,18 3,65 3,72 3,19
Resistência cN/Tex 19,900 21,300 25,000 26,600
Alongamento 5,6 5,7 5,2 5,3

de Algodão

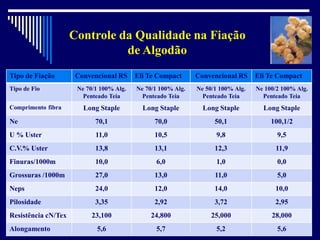

Tipo de Fiação Convencional RS Eli Te Compact Convencional RS Eli Te Compact
Tipo de Fio Ne 70/1 100% Alg.
Penteado Teia
Ne 70/1 100% Alg.
Penteado Teia
Ne 50/1 100% Alg.
Penteado Teia
Ne 100/2 100% Alg.
Penteado Teia
Comprimento fibra Long Staple Long Staple Long Staple Long Staple
Ne 70,1 70,0 50,1 100,1/2
U % Uster 11,0 10,5 9,8 9,5
C.V.% Uster 13,8 13,1 12,3 11,9
Finuras/1000m 10,0 6,0 1,0 0,0
Grossuras /1000m 27,0 13,0 11,0 5,0
Neps 24,0 12,0 14,0 10,0
Pilosidade 3,35 2,92 3,72 2,95
Resistência cN/Tex 23,100 24,800 25,000 28,000
Alongamento 5,6 5,7 5,2 5,6

de Algodão

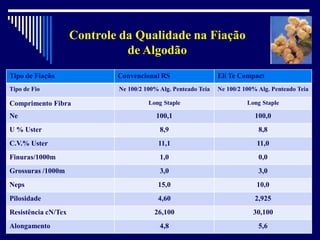

Tipo de Fiação Convencional RS Eli Te Compact
Tipo de Fio Ne 100/2 100% Alg. Penteado Teia Ne 100/2 100% Alg. Penteado Teia
Comprimento Fibra Long Staple Long Staple
Ne 100,1 100,0
U % Uster 8,9 8,8
C.V.% Uster 11,1 11,0
Finuras/1000m 1,0 0,0
Grossuras /1000m 3,0 3,0
Neps 15,0 10,0
Pilosidade 4,60 2,925
Resistência cN/Tex 26,100 30,100
Alongamento 4,8 5,6

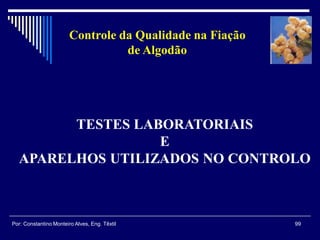

TESTES LABORATORIAIS
E
APARELHOS UTILIZADOS NO CONTROLO
de Algodão

de Algodão

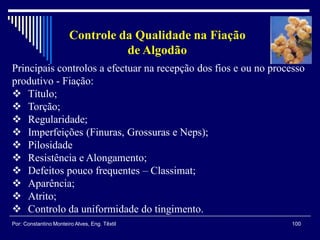

Principais controlos a efectuar na recepção dos fios e ou no processo
produtivo - Fiação:
 Título;
 Torção;
 Regularidade;

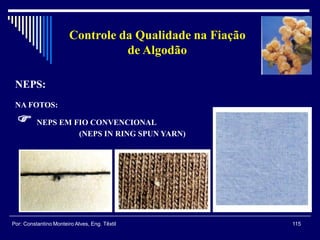

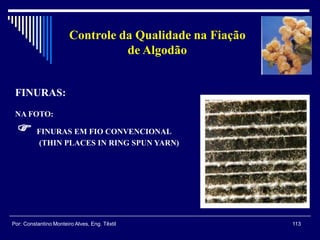

 Imperfeições (Finuras, Grossuras e Neps);
 Pilosidade

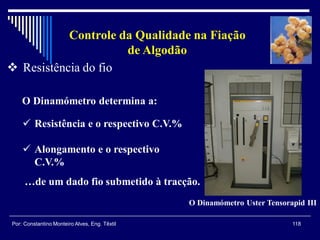

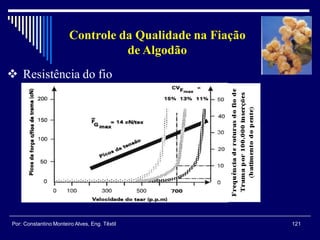

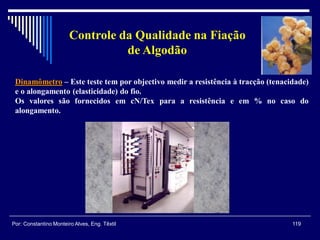

 Resistência e Alongamento;

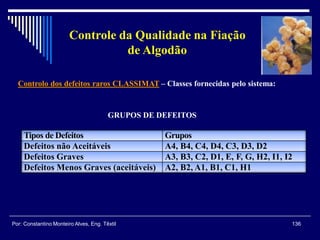

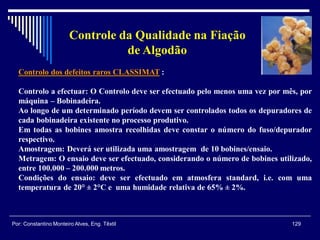

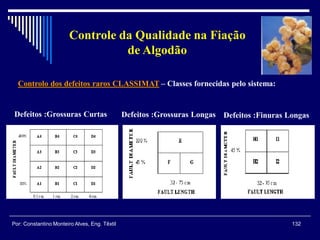

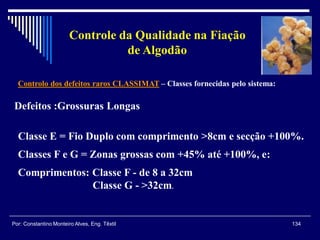

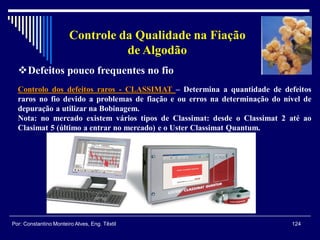

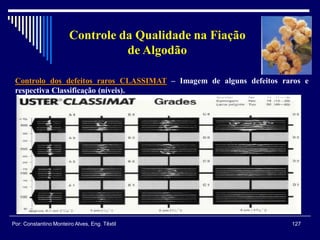

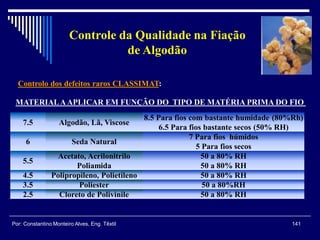

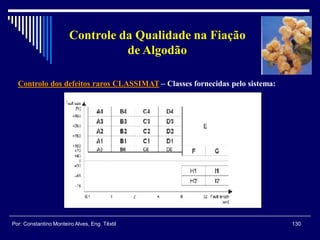

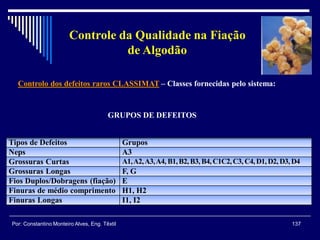

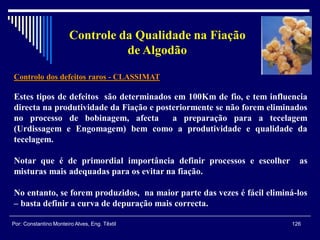

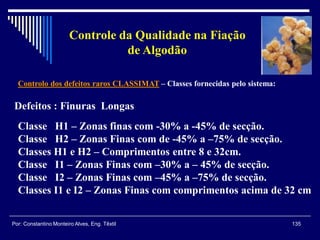

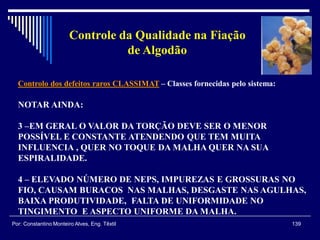

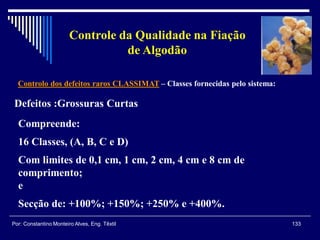

 Defeitos pouco frequentes – Classimat;
 Aparência;

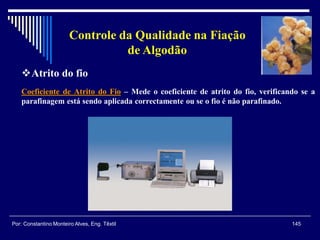

 Atrito;
 Controlo da uniformidade do tingimento.

de Algodão

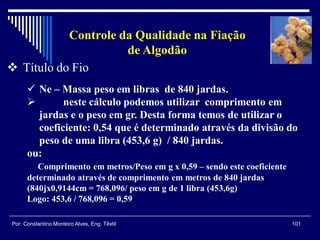

 Título do Fio
 Ne – Massa peso em libras de 840 jardas.
 neste cálculo podemos utilizar comprimento em
jardas e o peso em gr. Desta forma temos de utilizar o
coeficiente: 0,54 que é determinado através da divisão do
peso de uma libra (453,6 g) / 840 jardas.
ou:
Comprimento em metros/Peso em g x 0,59 – sendo este coeficiente
determinado através de comprimento em metros de 840 jardas
(840jx0,9144cm = 768,096/ peso em g de 1 libra (453,6g)
Logo: 453,6 / 768,096 = 0,59

de Algodão

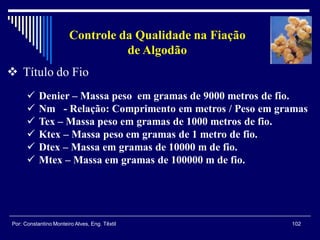

 Título do Fio
 Denier – Massa peso em gramas de 9000 metros de fio.
 Nm - Relação: Comprimento em metros / Peso em gramas
 Tex – Massa peso em gramas de 1000 metros de fio.
 Ktex – Massa peso em gramas de 1 metro de fio.
 Dtex – Massa em gramas de 10000 m de fio.
 Mtex – Massa em gramas de 100000 m de fio.

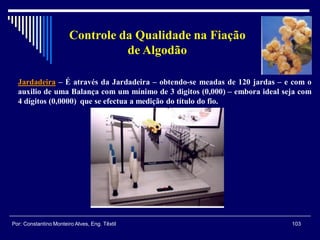

Jardadeira – É através da Jardadeira – obtendo-se meadas de 120 jardas – e com o
auxilio de uma Balança com um mínimo de 3 digitos (0,000) – embora ideal seja com
4 dígitos (0,0000) que se efectua a medição do título do fio.
de Algodão

de Algodão

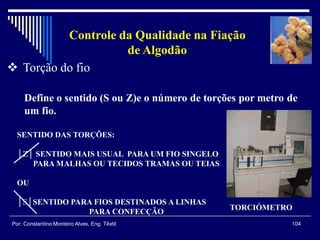

 Torção do fio
Define o sentido (S ou Z)e o número de torções por metro de
um fio.
TORCIÓMETRO
SENTIDO DAS TORÇÕES:
│Z│ SENTIDO MAIS USUAL PARA UM FIO SINGELO
PARA MALHAS OU TECIDOS TRAMAS OU TEIAS
OU
│S│SENTIDO PARA FIOS DESTINADOS A LINHAS
PARA CONFECÇÃO

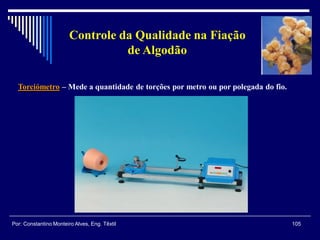

Torciómetro – Mede a quantidade de torções por metro ou por polegada do fio.
de Algodão

de Algodão

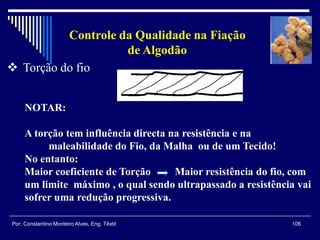

 Torção do fio
NOTAR:
A torção tem influência directa na resistência e na
maleabilidade do Fio, da Malha ou de um Tecido!
No entanto:
Maior coeficiente de Torção Maior resistência do fio, com
um limite máximo , o qual sendo ultrapassado a resistência vai
sofrer uma redução progressiva.

de Algodão

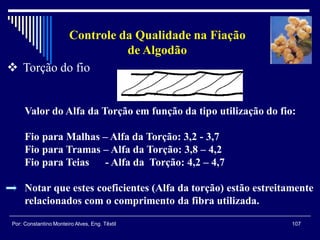

 Torção do fio
Valor do Alfa da Torção em função da tipo utilização do fio:
Fio para Malhas – Alfa da Torção: 3,2 - 3,7
Fio para Tramas – Alfa da Torção: 3,8 – 4,2
Fio para Teias - Alfa da Torção: 4,2 – 4,7
Notar que estes coeficientes (Alfa da torção) estão estreitamente
relacionados com o comprimento da fibra utilizada.

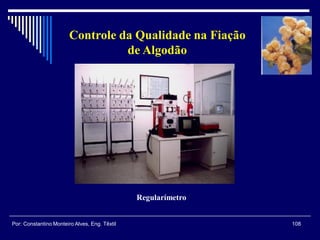

Regularímetro
de Algodão

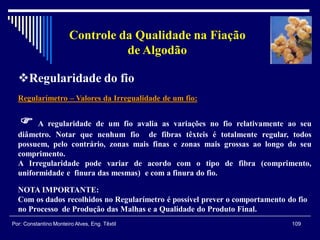

Regularímetro – Valores da Irregualidade de um fio:
 A regularidade de um fio avalia as variações no fio relativamente ao seu
diâmetro. Notar que nenhum fio de fibras têxteis é totalmente regular, todos
possuem, pelo contrário, zonas mais finas e zonas mais grossas ao longo do seu
comprimento.
A Irregularidade pode variar de acordo com o tipo de fibra (comprimento,
uniformidade e finura das mesmas) e com a finura do fio.
de Algodão
NOTA IMPORTANTE:
Com os dados recolhidos no Regularímetro é possível prever o comportamento do fio
no Processo de Produção das Malhas e a Qualidade do Produto Final.
Regularidade do fio

Regularímetro – Neste teste é analisada a regularidade do fio, determinando o
coeficiente de variação da massa, os pontos finos e grossos, neps e a pilosidade do fio,
prevendo a qualidade do tecido final. Alguns resultados são fundamentais na
regularidade do fio:
C.V.m %: Percentagem do coeficiente de variação da massa do fio.
Pontos finos: Pontos com 30 mm de comprimento e massa 40% e 50% abaixo da média.
Pontos grossos: Pontos com 30 mm de comprimento e massa 35% e 50% acima da média.
Neps: Pontos com diâmetro de 140% e 200% (fiação anel); 200% e 280% (fiação open-end)
acima da média, em comprimento médio de 3 mm.
Pilosidade: Índice de pilosidade do fio.
Sh(-): Desvio padrão da pilosidade
Diagrama: Indica as variações da secção, avalia anomalias raras ou de longo período não
detectadas pelo espectograma. Ex: curva senoidal.
Espectograma: Indica se as variações são casuais ou periódicas e qual seu comprimento. É
indicado para determinar a localização de defeitos periódicos ou de estiragem.
de Algodão

Regularidade:
A Irregularidade do fio em termos de massa linear condiciona e muito o aspecto
dos tecidos ou malhas, revelando-se sob a forma de raiados devido à reflexão ou
transmissão da luz, quando se observam os tecidos e as malhas em contra-luz .
Ver figura abaixo:
Diagrama e respectivo Espectrograma:
de Algodão

Regularidade:
A Irregularidade do fio em termos de massa linear condiciona e muito o aspecto
dos tecidos ou malhas, revelando-se sob a forma de raiados devido à reflexão ou
transmissão da luz, quando se observam os tecidos e as malhas em contra-luz .
Espectrograma: Defeito originado no cilindro da frente de um Continuo de Anel
Moiré provocado por solaina / cilindro da frente ovalizado
(Diâmetro da solaina – 30 mm)
de Algodão

FINURAS:
NA FOTO:
 FINURAS EM FIO CONVENCIONAL
(THIN PLACES IN RING SPUN YARN)
de Algodão

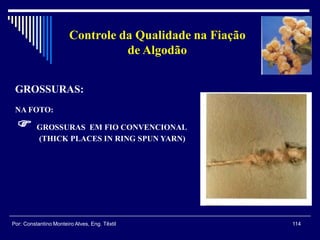

GROSSURAS:
NA FOTO:
 GROSSURAS EM FIO CONVENCIONAL
(THICK PLACES IN RING SPUN YARN)
de Algodão

NEPS:
NA FOTOS:
 NEPS EM FIO CONVENCIONAL
(NEPS IN RING SPUN YARN)
de Algodão

 PILOSIDADE NOS FIOS:
NAS FOTOS :
 FIO CONVENCIONAL (RING SPUN YARN)
 E FIO COMPACT (COMPACT YARN)
 EXEMPLOS DE VARIAÇÃO DE PILOSIDADE NOS FIOS
(ver figuras abaixo) :
de Algodão

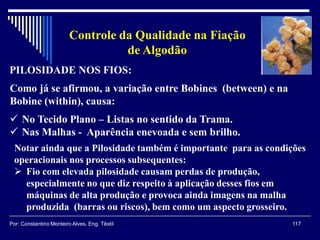

PILOSIDADE NOS FIOS:
de Algodão
Como já se afirmou, a variação entre Bobines (between) e na
Bobine (within), causa:
 No Tecido Plano – Listas no sentido da Trama.
 Nas Malhas - Aparência enevoada e sem brilho.
Notar ainda que a Pilosidade também é importante para as condições
operacionais nos processos subsequentes:
 Fio com elevada pilosidade causam perdas de produção,
especialmente no que diz respeito à aplicação desses fios em
máquinas de alta produção e provoca ainda imagens na malha
produzida (barras ou riscos), bem como um aspecto grosseiro.

de Algodão
 Resistência do fio
O Dinamómetro determina a:
O Dinamómetro Uster Tensorapid III
 Resistência e o respectivo C.V.%
 Alongamento e o respectivo
C.V.%
…de um dado fio submetido à tracção.

Dinamômetro – Este teste tem por objectivo medir a resistência à tracção (tenacidade)
e o alongamento (elasticidade) do fio.
Os valores são fornecidos em cN/Tex para a resistência e em % no caso do
alongamento.
de Algodão

de Algodão

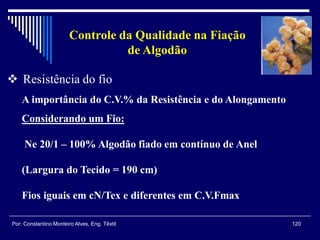

A importância do C.V.% da Resistência e do Alongamento
Considerando um Fio:
Ne 20/1 – 100% Algodão fiado em contínuo de Anel
(Largura do Tecido = 190 cm)
Fios iguais em cN/Tex e diferentes em C.V.Fmax

de Algodão

de Algodão

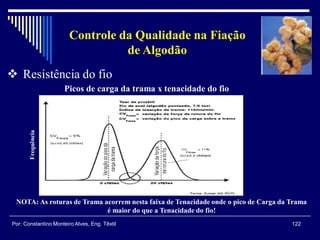

Picos de carga da trama x tenacidade do fio
NOTA: As roturas de Trama acorrem nesta faixa de Tenacidade onde o pico de Carga da Trama
é maior do que a Tenacidade do fio!
Frequência

de Algodão

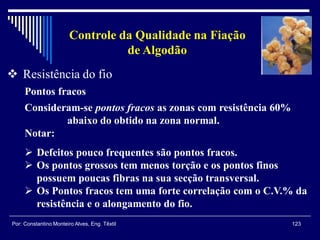

Pontos fracos
Consideram-se pontos fracos as zonas com resistência 60%
abaixo do obtido na zona normal.
Notar:
 Defeitos pouco frequentes são pontos fracos.
 Os pontos grossos tem menos torção e os pontos finos
possuem poucas fibras na sua secção transversal.
 Os Pontos fracos tem uma forte correlação com o C.V.% da
resistência e o alongamento do fio.

Controlo dos defeitos raros - CLASSIMAT – Determina a quantidade de defeitos
raros no fio devido a problemas de fiação e ou erros na determinação do nível de
depuração a utilizar na Bobinagem.
Nota: no mercado existem vários tipos de Classimat: desde o Classimat 2 até ao
Clasimat 5 (último a entrar no mercado) e o Uster Classimat Quantum.
de Algodão
Defeitos pouco frequentes no fio

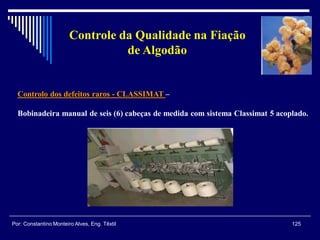

Controlo dos defeitos raros - CLASSIMAT –
Bobinadeira manual de seis (6) cabeças de medida com sistema Classimat 5 acoplado.
de Algodão

Controlo dos defeitos raros - CLASSIMAT
Estes tipos de defeitos são determinados em 100Km de fio, e tem influencia
directa na produtividade da Fiação e posteriormente se não forem eliminados
no processo de bobinagem, afecta a preparação para a tecelagem
(Urdissagem e Engomagem) bem como a produtividade e qualidade da
tecelagem.
Notar que é de primordial importância definir processos e escolher as
misturas mais adequadas para os evitar na fiação.
No entanto, se forem produzidos, na maior parte das vezes é fácil eliminá-los
– basta definir a curva de depuração mais correcta.
de Algodão

Controlo dos defeitos raros CLASSIMAT – Imagem de alguns defeitos raros e
respectiva Classificação (níveis).
de Algodão

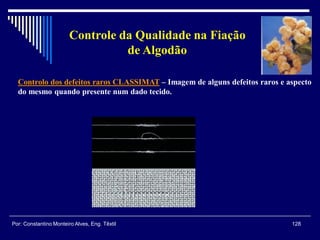

Controlo dos defeitos raros CLASSIMAT – Imagem de alguns defeitos raros e aspecto
do mesmo quando presente num dado tecido.
de Algodão

Controlo dos defeitos raros CLASSIMAT :
Controlo a efectuar: O Controlo deve ser efectuado pelo menos uma vez por mês, por
máquina – Bobinadeira.
Ao longo de um determinado período devem ser controlados todos os depuradores de
cada bobinadeira existente no processo produtivo.
Em todas as bobines amostra recolhidas deve constar o número do fuso/depurador
respectivo.
Amostragem: Deverá ser utilizada uma amostragem de 10 bobines/ensaio.
Metragem: O ensaio deve ser efectuado, considerando o número de bobines utilizado,
entre 100.000 – 200.000 metros.
Condições do ensaio: deve ser efectuado em atmosfera standard, i.e. com uma
temperatura de 20° ± 2°C e uma humidade relativa de 65% ± 2%.
de Algodão

Controlo dos defeitos raros CLASSIMAT – Classes fornecidas pelo sistema:
de Algodão

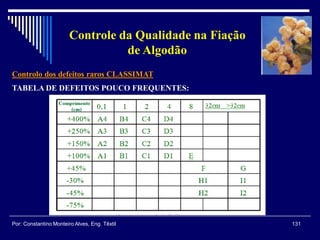

Controlo dos defeitos raros CLASSIMAT
TABELA DE DEFEITOS POUCO FREQUENTES:
de Algodão

de Algodão
Defeitos :Grossuras Curtas Defeitos :Grossuras Longas Defeitos :Finuras Longas

de Algodão
Defeitos :Grossuras Curtas
Compreende:
16 Classes, (A, B, C e D)
Com limites de 0,1 cm, 1 cm, 2 cm, 4 cm e 8 cm de
comprimento;
e
Secção de: +100%; +150%; +250% e +400%.

de Algodão
Defeitos :Grossuras Longas
Classe E = Fio Duplo com comprimento >8cm e secção +100%.
Classes F e G = Zonas grossas com +45% até +100%, e:
Comprimentos: Classe F - de 8 a 32cm
Classe G - >32cm.

de Algodão
Defeitos : Finuras Longas
Classe H1 – Zonas finas com -30% a -45% de secção.
Classe H2 – Zonas Finas com de -45% a –75% de secção.
Classes H1 e H2 – Comprimentos entre 8 e 32cm.
Classe I1 – Zonas Finas com –30% a – 45% de secção.
Classe I2 – Zonas Finas com –45% a –75% de secção.
Classes I1 e I2 – Zonas Finas com comprimentos acima de 32 cm

de Algodão
GRUPOS DE DEFEITOS
Tipos de Defeitos Grupos
Defeitos não Aceitáveis A4, B4, C4, D4, C3, D3, D2
Defeitos Graves A3, B3, C2, D1, E, F, G, H2, I1, I2
Defeitos Menos Graves (aceitáveis) A2, B2, A1, B1, C1, H1

de Algodão
GRUPOS DE DEFEITOS
Tipos de Defeitos Grupos
Neps A3
Grossuras Curtas A1,A2,A3,A4, B1,B2,B3,B4,C1C2,C3, C4,D1,D2, D3,D4
Grossuras Longas F, G
Fios Duplos/Dobragens (fiação) E
Finuras de médio comprimento H1, H2
Finuras Longas I1, I2

de Algodão

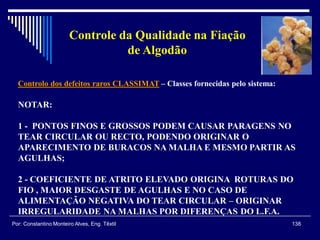

NOTAR:
1 - PONTOS FINOS E GROSSOS PODEM CAUSAR PARAGENS NO
TEAR CIRCULAR OU RECTO, PODENDO ORIGINAR O
APARECIMENTO DE BURACOS NA MALHA E MESMO PARTIR AS
AGULHAS;
2 - COEFICIENTE DE ATRITO ELEVADO ORIGINA ROTURAS DO
FIO , MAIOR DESGASTE DE AGULHAS E NO CASO DE
ALIMENTAÇÃO NEGATIVA DO TEAR CIRCULAR – ORIGINAR
IRREGULARIDADE NA MALHAS POR DIFERENÇAS DO L.F.A.

de Algodão

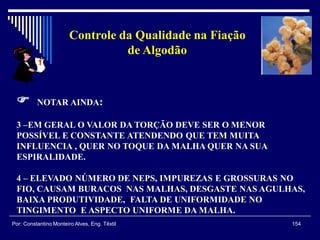

NOTAR AINDA:
3 –EM GERAL O VALOR DA TORÇÃO DEVE SER O MENOR
POSSÍVEL E CONSTANTE ATENDENDO QUE TEM MUITA
INFLUENCIA , QUER NO TOQUE DA MALHA QUER NA SUA
ESPIRALIDADE.
4 – ELEVADO NÚMERO DE NEPS, IMPUREZAS E GROSSURAS NO
FIO, CAUSAM BURACOS NAS MALHAS, DESGASTE NAS AGULHAS,
BAIXA PRODUTIVIDADE, FALTA DE UNIFORMIDADE NO
TINGIMENTO E ASPECTO UNIFORME DA MALHA.

de Algodão

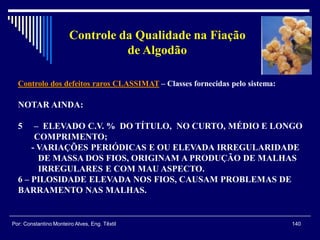

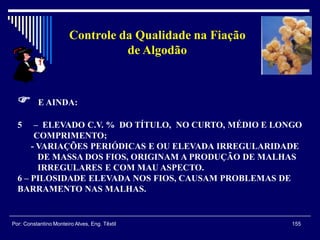

NOTAR AINDA:
5 – ELEVADO C.V. % DO TÍTULO, NO CURTO, MÉDIO E LONGO
COMPRIMENTO;
- VARIAÇÕES PERIÓDICAS E OU ELEVADA IRREGULARIDADE
DE MASSA DOS FIOS, ORIGINAM A PRODUÇÃO DE MALHAS
IRREGULARES E COM MAU ASPECTO.
6 – PILOSIDADE ELEVADA NOS FIOS, CAUSAM PROBLEMAS DE
BARRAMENTO NAS MALHAS.

Controlo dos defeitos raros CLASSIMAT:
de Algodão
MATERIALAAPLICAR EM FUNÇÃO DO TIPO DE MATÉRIA PRIMA DO FIO
7.5 Algodão, Lã, Viscose
8.5 Para fios com bastante humidade (80%Rh)
6.5 Para fios bastante secos (50% RH)
6 Seda Natural
7 Para fios húmidos
5 Para fios secos
5.5
Acetato, Acrilonitrilo
Poliamida
50 a 80% RH
50 a 80% RH
4.5 Polipropileno, Polietileno 50 a 80% RH
3.5 Poliester 50 a 80%RH
2.5 Cloreto de Polivinile 50 a 80% RH

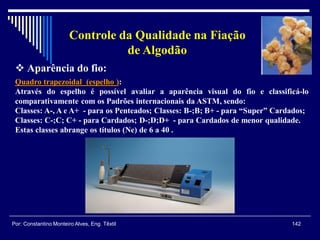

Quadro trapezoidal (espelho ):
Através do espelho é possível avaliar a aparência visual do fio e classificá-lo
comparativamente com os Padrões internacionais da ASTM, sendo:
Classes: A-, A e A+ - para os Penteados; Classes: B-;B; B+ - para “Super” Cardados;
Classes: C-;C; C+ - para Cardados; D-;D;D+ - para Cardados de menor qualidade.
Estas classes abrange os títulos (Ne) de 6 a 40 .
 Aparência do fio:
de Algodão

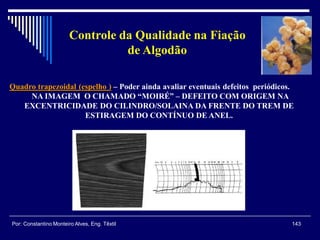

Quadro trapezoidal (espelho ) – Poder ainda avaliar eventuais defeitos periódicos.
NA IMAGEM O CHAMADO “MOIRÉ” – DEFEITO COM ORIGEM NA
EXCENTRICIDADE DO CILINDRO/SOLAINA DA FRENTE DO TREM DE
ESTIRAGEM DO CONTÍNUO DE ANEL.
de Algodão

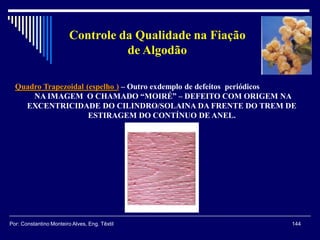

Quadro Trapezoidal (espelho ) – Outro exdemplo de defeitos periódicos
NA IMAGEM O CHAMADO “MOIRÉ” – DEFEITO COM ORIGEM NA
EXCENTRICIDADE DO CILINDRO/SOLAINA DA FRENTE DO TREM DE
ESTIRAGEM DO CONTÍNUO DE ANEL.
de Algodão

Coeficiente de Atrito do Fio – Mede o coeficiente de atrito do fio, verificando se a
parafinagem está sendo aplicada correctamente ou se o fio é não parafinado.
de Algodão
Atrito do fio

de Algodão
Atrito do fio
Gráfico de um fio com a mesma resistência e diferentes coeficientes de atrito.

Coeficiente de Atrito do Fio – Valores Aceitáveis em função do Tipo e Qualidade do
produto.
de Algodão
Título do Fio
Coeficiente de fricção
de fios
Não Parafinados
Coeficiente de Fricção
de fios
Parafinados
Percentagem de Fricção
Diminuição do
Coeficiente de perda %
Algodões Penteados crus 0.285 0.12 – Máx. 0.145 49
Algodões Branqueados 0.30 0.12 – Max. 0.14 53
Lãs cruas 0.33 0.13 – Máx. 0.155 53
Lãs Tingidas 0.32 0.13 – Máx. 0.155 52
Poliester cru 0.42 0.18 – Máx. 0.21 50

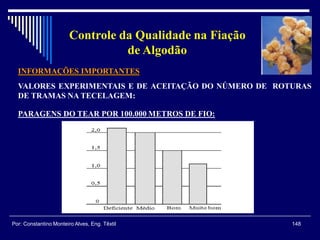

INFORMAÇÕES IMPORTANTES
VALORES EXPERIMENTAIS E DE ACEITAÇÃO DO NÚMERO DE ROTURAS
DE TRAMAS NA TECELAGEM:
de Algodão
PARAGENS DO TEAR POR 100.000 METROS DE FIO:

INFORMAÇÕES IMPORTANTES
VALORES EXPERIMENTAIS E DE ACEITAÇÃO DE PARAGENS DOS TEARES
POR ROTURA DAS TEIAS.
de Algodão
PARAGENS DO TEAR POR 1 000 000 METROS DE FIO:

Considerações Finais
NOTAS IMPORTANTES:
 Um elevado C.V.% do título a curto, médio e longo termos, variação
periódica ou não da irregularidade e da pilosidade causam barramento no
tecido de uma Malha;
 Ao determinarmos as características do fio devemos realizar testes para
podermos determinar uma correcta definição de parâmetros;
 Contínuos de Anel de alta velocidade exigem mais das fibras e afectam
negativamente a sua resistência e o seu alongamento;
 Teares de alta velocidade exigem fio com mais qualidade e logo menor
índice de roturas;

NOTAS IMPORTANTES – CONTINUAÇÃO:
 Ao usar fios iguais o tear moderno e de alta velocidade de inserção terá
certamente menor eficiência;
 É muito importante manter a uniformidade do fio
 O consumidor deve definir os índices de Qualidade do Produto Final
(IQPF).
 É importante estabelecer os requisitos de Qualidade em contrato entre os
Produtores e os Consumidores.

NÍVEL DE QUALIDADE NECESSÁRIO PARA UM FIO MALHAS
Exemplo padrão para um fio 100% Algodão:EXEMPLO PADRÃO PARA FIOS 100% ALGODÃO PENTEADO
Utilização: Malha Trama Teia
C.V. do Título: ≤ 1,5 ≤ 1,8 ≤ 1,8
Tenacidade cN/Tex ≥ 13,000 ≥ 16,000 ≥ 18,000
C.V.% Tenacidade ≤ 6,5 ≤ 6,0 ≤ 6,0
Alongamento % ≥ 5,0 ≥ 6,0 ≥ 6,5
C.V.% do Alongamento ≤ 7,0 ≤ 7,0 ≤ 7,0
Alfa da Torção 3,2 – 3,7 3,8 – 4,2 4,2 – 4,7
C.V.% da Torção ≤ 2,0 ≤ 2,5 ≤ 3,0
Irregularidade C.V.% ≤ 25% Uster 2013 ≤ 25% Uster 2013 ≤ 25% Uster 2013
Defeitos Graves (Classimat)
(Não aceitáveis)
A4,B4,C4,D4, E, A3,B3,C3,D3, C2,D2, D1, I1,I2
Coeficiente de Atrito 0,15 µ

de Algodão
 NOTAR:
1 - PONTOS FINOS E GROSSOS PODEM CAUSAR PARAGENS NO
TEAR CIRCULAR OU RECTO, PODENDO ORIGINAR O
APARECIMENTO DE BURACOS NA MALHA E MESMO PARTIR AS
AGULHAS;
2 - COEFICIENTE DE ATRITO ELEVADO ORIGINA ROTURAS DO
FIO , MAIOR DESGASTE DE AGULHAS E NO CASO DE
ALIMENTAÇÃO NEGATIVA DO TEAR CIRCULAR – ORIGINAR
IRREGULARIDADE NA MALHAS POR DIFERENÇAS DO L.F.A.

de Algodão
 NOTAR AINDA:
3 –EM GERAL O VALOR DA TORÇÃO DEVE SER O MENOR
POSSÍVEL E CONSTANTE ATENDENDO QUE TEM MUITA
INFLUENCIA , QUER NO TOQUE DA MALHA QUER NA SUA
ESPIRALIDADE.
4 – ELEVADO NÚMERO DE NEPS, IMPUREZAS E GROSSURAS NO
FIO, CAUSAM BURACOS NAS MALHAS, DESGASTE NAS AGULHAS,
BAIXA PRODUTIVIDADE, FALTA DE UNIFORMIDADE NO
TINGIMENTO E ASPECTO UNIFORME DA MALHA.

de Algodão
 E AINDA:
5 – ELEVADO C.V. % DO TÍTULO, NO CURTO, MÉDIO E LONGO
COMPRIMENTO;
- VARIAÇÕES PERIÓDICAS E OU ELEVADA IRREGULARIDADE
DE MASSA DOS FIOS, ORIGINAM A PRODUÇÃO DE MALHAS
IRREGULARES E COM MAU ASPECTO.
6 – PILOSIDADE ELEVADA NOS FIOS, CAUSAM PROBLEMAS DE
BARRAMENTO NAS MALHAS.

As propriedades físicas da fibra determinam a sua qualidade ou o seu valor
tecnológico. No entanto, o conceito de qualidade do algodão sofreu modificações em
função das actualizações tecnológicas.
Muitos dos testes preconizados hoje em dia são realizados pelo “High Volume
Instrument” (HVI), aparelho patenteado pela Uster Technologies, em adição ou como
um substituto para a visão humana, nomeadamente para substituição das análises de
comprimento da fibra, tenacidade, índice micronaire (uma medida da finura do
algodão), grau da cor, cor Rd (reflectância), cor +b (amarelamento), e percentagem de
resíduos ( impurezas – trash).
Apesar destas novas tecnologias serem bastante caras, é vital para os países
produtores de algodão e para as fiações a sua rápida adaptação aos padrões de
qualidade como forma de manterem a sua competitividade no mercado mundial.

Bayer - Fibras 100%. Qualidade final: Algodão. Revista Bayer CropScience, Jun/05: 3-4, 2005.
Bayer - Do campo até o consumidor. Revista Bayer Report, Jan/08: 34-9, 2008.
UNCTAD - United Nations Conference on Trade and Delopment - Commodities Information: Cotton
Quality.
Bibliografia
157Por: Constantino Monteiro Alves, Eng. Têxtil - Janeiro 2014

OBRIGADO PELA VOSSAATENÇÃO!
ESTAREI SEMPRE AO VOSSO DISPOR PARA QUALQUER
DÚVIDA QUE POSSA SURGIR.
FIM
158Por: Constantino Monteiro Alves, Eng. Têxtil - Janeiro 2014

Controlo qualidade e processos de fiações de fios para malhas

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Controlo qualidade e processos de fiações de fios para malhas

Controlo qualidade e processos de fiações de fios para malhas
