CURSO DE AUTOCAD
2013 - 2D
TREINAMENTO BÁSICO - 1º EDIÇÃO
Este curso foi elaborado com base nos tópicos de ajuda da
AUTODESK e nos conhecimentos técnicos adquiridos na
utilização constante do programa. Tendo como objetivo ensinar as
ferramentas iniciais do AutoCAD 2013 de forma pratica e objetiva,
com uma linguagem simples e dinâmica.
A apostila é parte integrante do curso, sua venda é proibida.
ANDRÉ LAJARIM GUALANO
GEOMAPAS & GEODOBRASIL
22/01/2013

ANDRÉ GUALANO
CURSO DE AUTOCAD 2013-2D, TREINAMENTO BÁSICO - 1º EDIÇÃO Página 2

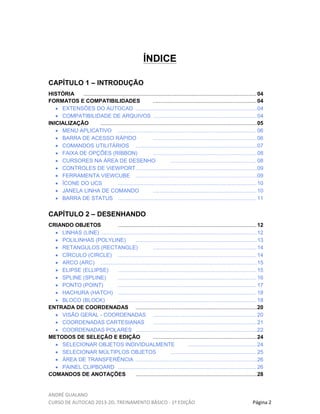

ÍNDICE
CAPÍTULO 1 – INTRODUÇÃO
HISTÓRIA ................................................................................................................... 04
FORMATOS E COMPATIBILIDADES .....................................................................04
• EXTENSÕES DO AUTOCAD .................................................................................04
• COMPATIBILIDADE DE ARQUIVOS .....................................................................04
INICIALIZAÇÃO ........................................................................................................05
• MENU APLICATIVO ............................................................................................ 06
• BARRA DE ACESSO RÁPIDO .....................................................................06
• COMANDOS UTILITÁRIOS .................................................................................07
• FAIXA DE OPÇÕES (RIBBON) .....................................................................08
• CURSORES NA ÁREA DE DESENHO ......................................................... 08
• CONTROLES DE VIEWPORT.................................................................................09
• FERRAMENTA VIEWCUBE .................................................................................09
• ÍCONE DO UCS ............................................................................................ 10
• JANELA LINHA DE COMANDO .....................................................................10
• BARRA DE STATUS ............................................................................................ 11
CAPÍTULO 2 – DESENHANDO
CRIANDO OBJETOS ............................................................................................ 12
• LINHAS (LINE) ........................................................................................................12
• POLILINHAS (POLYLINE) .................................................................................13
• RETANGULOS (RECTANGLE) .....................................................................14
• CÍRCULO (CIRCLE) ............................................................................................ 14
• ARCO (ARC) ........................................................................................................15
• ELIPSE (ELLIPSE) ............................................................................................ 15
• SPLINE (SPLINE) ............................................................................................ 16
• PONTO (POINT) ............................................................................................ 17
• HACHURA (HATCH) ............................................................................................ 18
• BLOCO (BLOCK) ............................................................................................ 18
ENTRADA DE COORDENADAS .................................................................................20
• VISÃO GERAL - COORDENADAS .....................................................................20
• COORDENADAS CARTESIANAS .....................................................................21
• COORDENADAS POLARES .................................................................................22
METODOS DE SELEÇÃO E EDIÇÃO .....................................................................24
• SELECIONAR OBJETOS INDIVIDUALMENTE ..............................................24
• SELECIONAR MÚLTIPLOS OBJETOS ......................................................... 25
• ÁREA DE TRANSFERÊNCIA .................................................................................26
• PAINEL CLIPBOARD ............................................................................................ 26
COMANDOS DE ANOTAÇÕES .................................................................................28

ANDRÉ GUALANO
• VISÃO GERAL - TEXTO .................................................................................28
• TEXTO DE LINHA ÚNICA .................................................................................28
• TEXTO DE MÚLTIPLAS LINHAS .....................................................................29
• COTAS ................................................................................................................... 30
FERRAMENTAS DE PRECISÃO .................................................................................33
• SNAP ................................................................................................................... 33
• GRID ................................................................................................................... 33
• ORTHO ........................................................................................................33
• POLAR ................................................................................................................... 34
• OSNAP ................................................................................................................... 34
• DYNAMIC ........................................................................................................35
MODIFICAR OBJETOS ............................................................................................ 36
• MOVER (MOVE) ............................................................................................ 37
• COPIAR (COPY) ............................................................................................ 38
• ESTICAR (STRETCH) ............................................................................................ 39
• ROTACIONAR (ROTATE) .................................................................................39
• ESPELHAR (MIRROR) .................................................................................40
• ESCALONAR (SCALE) .................................................................................41
• APARAR (TRIM) ............................................................................................ 41
• ESTENDER (EXTEND) .................................................................................42
• ARREDONDAR (FILLET) .................................................................................43
• CHANFRAR (CHAMFER) .................................................................................44
• MATRIZ (ARRAY RETANGULAR / ARRAY POLAR) .................................. 45
• DESLOCAMENTO (OFFSET) .....................................................................45

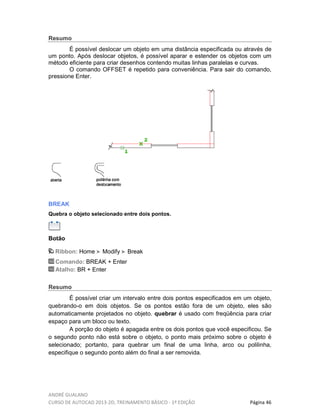

• QUEBRAR (BREAK) ............................................................................................ 46
• ALINHAR (ALIGN) ............................................................................................ 47
• JUNTAR (JOIN) ............................................................................................ 49
• ORDEM DE DESENHO (DRAWORDER) ......................................................... 49
• EXPLODIR (EXPLODE) .................................................................................50
• APAGAR (ERASE) ............................................................................................ 51
CAPÍTULO 3 – CONFIGURAÇÕES
EDITAR PROPRIEDADES ............................................................................................ 51

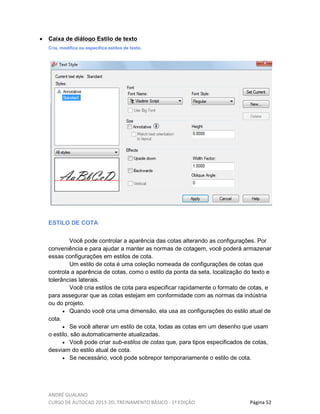

• ESTILO DO TEXTO ............................................................................................ 51
• ESTILO DE COTA ............................................................................................ 52
• UNIDADES DO DESENHO .................................................................................55

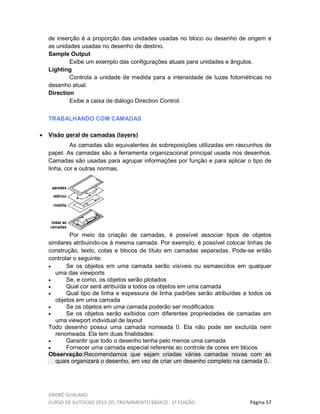

• TRABALHANDO COM CAMADAS .....................................................................57

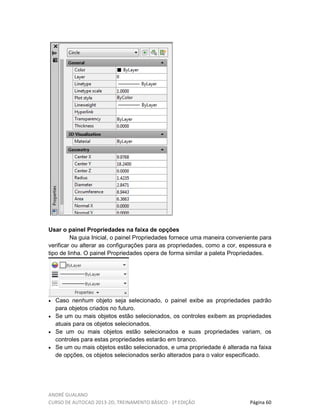

• PALETA DE PROPRIEDADES .....................................................................59
LAYOUT E PLOTAGEM ............................................................................................ 62
• LAYOUT E VIEWPORT .................................................................................62
• CONFIGURAÇÕES DE IMPRESSÃO ......................................................... 64

ANDRÉ GUALANO
CAPÍTULO 1 – INTRODUÇÃO

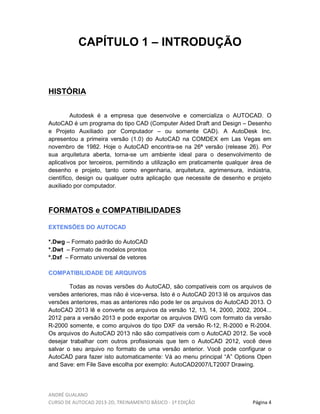

HISTÓRIA
Autodesk é a empresa que desenvolve e comercializa o AUTOCAD. O
AutoCAD é um programa do tipo CAD (Computer Aided Draft and Design – Desenho
e Projeto Auxiliado por Computador – ou somente CAD). A AutoDesk Inc.
apresentou a primeira versão (1.0) do AutoCAD na COMDEX em Las Vegas em
novembro de 1982. Hoje o AutoCAD encontra-se na 26ª versão (release 26). Por
sua arquitetura aberta, torna-se um ambiente ideal para o desenvolvimento de
aplicativos por terceiros, permitindo a utilização em praticamente qualquer área de
desenho e projeto, tanto como engenharia, arquitetura, agrimensura, indústria,
científico, design ou qualquer outra aplicação que necessite de desenho e projeto
auxiliado por computador.
FORMATOS e COMPATIBILIDADES
EXTENSÕES DO AUTOCAD
*.Dwg – Formato padrão do AutoCAD
*.Dwt – Formato de modelos prontos
*.Dxf – Formato universal de vetores
COMPATIBILIDADE DE ARQUIVOS
Todas as novas versões do AutoCAD, são compatíveis com os arquivos de
versões anteriores, mas não é vice-versa. Isto é o AutoCAD 2013 lê os arquivos das
versões anteriores, mas as anteriores não pode ler os arquivos do AutoCAD 2013. O
AutoCAD 2013 lê e converte os arquivos da versão 12, 13, 14, 2000, 2002, 2004...
2012 para a versão 2013 e pode exportar os arquivos DWG com formato da versão
R-2000 somente, e como arquivos do tipo DXF da versão R-12, R-2000 e R-2004.
Os arquivos do AutoCAD 2013 não são compatíveis com o AutoCAD 2012. Se você
desejar trabalhar com outros profissionais que tem o AutoCAD 2012, você deve
salvar o seu arquivo no formato de uma versão anterior. Você pode configurar o
AutoCAD para fazer isto automaticamente: Vá ao menu principal “A” Options Open
and Save: em File Save escolha por exemplo: AutoCAD2007/LT2007 Drawing.

ANDRÉ GUALANO
INICIALIZAÇÃO

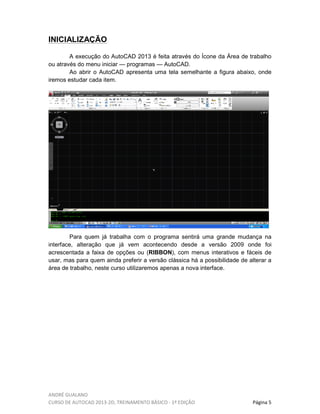

A execução do AutoCAD 2013 é feita através do Ícone da Área de trabalho
ou através do menu iniciar — programas — AutoCAD.
Ao abrir o AutoCAD apresenta uma tela semelhante a figura abaixo, onde
iremos estudar cada item.
Para quem já trabalha com o programa sentirá uma grande mudança na
interface, alteração que já vem acontecendo desde a versão 2009 onde foi
acrescentada a faixa de opções ou (RIBBON), com menus interativos e fáceis de
usar, mas para quem ainda preferir a versão clássica há a possibilidade de alterar a
área de trabalho, neste curso utilizaremos apenas a nova interface.

ANDRÉ GUALANO

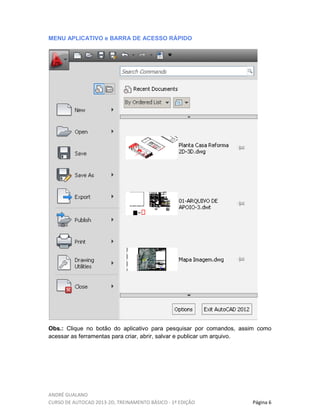

MENU APLICATIVO e BARRA DE ACESSO RÁPIDO
Obs.: Clique no botão do aplicativo para pesquisar por comandos, assim como
acessar as ferramentas para criar, abrir, salvar e publicar um arquivo.

ANDRÉ GUALANO

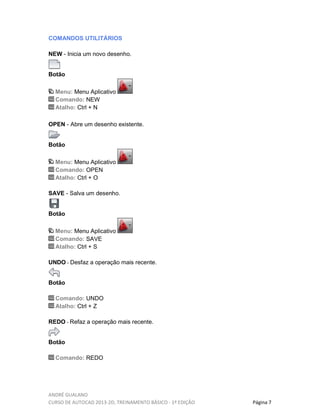

COMANDOS UTILITÁRIOS
NEW - Inicia um novo desenho.
Botão
Menu: Menu Aplicativo
Comando: NEW
Atalho: Ctrl + N
OPEN - Abre um desenho existente.
Botão
Comando: OPEN
Atalho: Ctrl + O
SAVE - Salva um desenho.
Botão
Comando: SAVE
Atalho: Ctrl + S
UNDO - Desfaz a operação mais recente.
Botão
Comando: UNDO
Atalho: Ctrl + Z
REDO - Refaz a operação mais recente.
Botão
Comando: REDO

ANDRÉ GUALANO

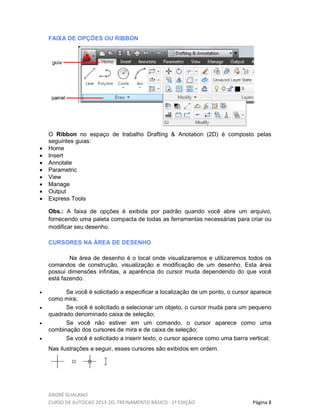

FAIXA DE OPÇÕES OU RIBBON
O Ribbon no espaço de trabalho Drafting & Anotation (2D) é composto pelas
seguintes guias:
• Home
• Insert
• Annotate
• Parametric
• View
• Manage
• Output
• Express Tools
Obs.: A faixa de opções é exibida por padrão quando você abre um arquivo,
fornecendo uma paleta compacta de todas as ferramentas necessárias para criar ou
modificar seu desenho.
CURSORES NA ÁREA DE DESENHO
Na área de desenho é o local onde visualizaremos e utilizaremos todos os
comandos de construção, visualização e modificação de um desenho. Esta área
possui dimensões infinitas, a aparência do cursor muda dependendo do que você
está fazendo.
• Se você é solicitado a especificar a localização de um ponto, o cursor aparece
como mira;
• Se você é solicitado a selecionar um objeto, o cursor muda para um pequeno
quadrado denominado caixa de seleção;
• Se você não estiver em um comando, o cursor aparece como uma
combinação dos cursores de mira e de caixa de seleção;
• Se você é solicitado a inserir texto, o cursor aparece como uma barra vertical;
Nas ilustrações a seguir, esses cursores são exibidos em ordem.

ANDRÉ GUALANO

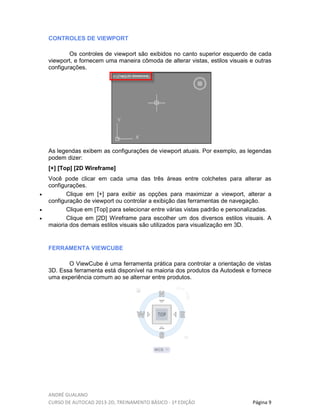

CONTROLES DE VIEWPORT
Os controles de viewport são exibidos no canto superior esquerdo de cada
viewport, e fornecem uma maneira cômoda de alterar vistas, estilos visuais e outras
configurações.
As legendas exibem as configurações de viewport atuais. Por exemplo, as legendas
podem dizer:
[+] [Top] [2D Wireframe]
Você pode clicar em cada uma das três áreas entre colchetes para alterar as
configurações.
• Clique em [+] para exibir as opções para maximizar a viewport, alterar a
configuração de viewport ou controlar a exibição das ferramentas de navegação.
• Clique em [Top] para selecionar entre várias vistas padrão e personalizadas.
• Clique em [2D] Wireframe para escolher um dos diversos estilos visuais. A
maioria dos demais estilos visuais são utilizados para visualização em 3D.
FERRAMENTA VIEWCUBE
O ViewCube é uma ferramenta prática para controlar a orientação de vistas
3D. Essa ferramenta está disponível na maioria dos produtos da Autodesk e fornece
uma experiência comum ao se alternar entre produtos.

ANDRÉ GUALANO
ÍCONE DO UCS

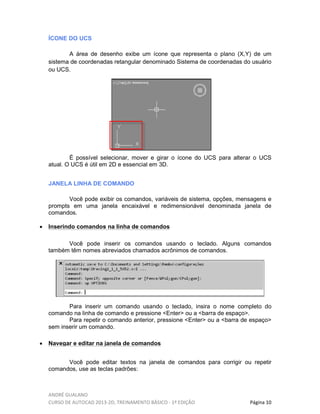

A área de desenho exibe um ícone que representa o plano (X,Y) de um
sistema de coordenadas retangular denominado Sistema de coordenadas do usuário
ou UCS.
É possível selecionar, mover e girar o ícone do UCS para alterar o UCS
atual. O UCS é útil em 2D e essencial em 3D.
JANELA LINHA DE COMANDO
Você pode exibir os comandos, variáveis de sistema, opções, mensagens e
prompts em uma janela encaixável e redimensionável denominada janela de
comandos.
• Inserindo comandos na linha de comandos
Você pode inserir os comandos usando o teclado. Alguns comandos
também têm nomes abreviados chamados acrônimos de comandos.
Para inserir um comando usando o teclado, insira o nome completo do
comando na linha de comando e pressione <Enter> ou a <barra de espaço>.
Para repetir o comando anterior, pressione <Enter> ou a <barra de espaço>
sem inserir um comando.
• Navegar e editar na janela de comandos
Você pode editar textos na janela de comandos para corrigir ou repetir
comandos, use as teclas padrões:

ANDRÉ GUALANO
• Acima, Abaixo, Seta esquerda e Seta direita.
• Insert, Delete
• Page Up, Page Down
• Home, End
• Backspace
Você pode repetir qualquer comando usado na sessão atual ao efetuar o
ciclo pelos comandos na janela de comandos Ctrl Seta Acima e Ctrl Seta Abaixo e
pressionando Enter. Por padrão, se você pressionar Ctrl+C o texto destacado é
copiado para a Área de transferência. A combinação de teclas Ctrl+V cola o texto da
Área de transferência na janela de texto ou janela de comandos.
Se você clicar com o botão direito do mouse na janela de comandos ou na
janela de texto, um menu de atalho é exibido, do qual poderá acessar os seis
comandos mais recentemente usados, copiar texto selecionado ou todo o histórico
do comando, colar texto e acessar a caixa de diálogo Opções.
Para a maioria dos comandos, a linha de comando com duas ou três linhas
de prompts anteriores, chamada de histórico de comandos, é suficiente para
visualizar e editar. Para ver mais do que uma linha de histórico de comandos, você
pode rolar através do histórico ou redimensionar a janela de comandos arrastando
sua borda. Para comandos com saída de texto, tais como LIST, uma janela de
comandos maior pode ser necessária, ou a janela de texto poderá ser utilizada se
você pressionar F2.
BARRA DE STATUS
A barra de status do aplicativo exibe os valores de coordenadas de seu
cursor, ferramentas de controle e precisão do desenho e ferramentas de Vista rápida
e da escala de anotação.
É possível visualizar os botões das ferramentas de desenho como ícones ou
texto. Também é possível alterar com facilidade as configurações do snap, polar,
osnap e otrack nos menus de atalho destas ferramentas de desenho.
É possível visualizar e alternar entre desenhos abertos e layouts em um
desenho. Também é possível exibir ferramentas para anotações de escala.
Com o botão Espaço de trabalho, é possível alternar entre espaços de
trabalho e exibir o nome do espaço de trabalho atual. O botão de cadeado bloqueia
as posições atuais das barras de ferramentas e janelas. Para expandir a área de
exibição do desenho, clique no botão Limpar tela.
É possível adicionar ou remover um botão da barra de status do aplicativo
do menu de atalho da barra de status.
• Coordenadas do Desenho

ANDRÉ GUALANO
É o valor numérico da posição do cursor de tela. Esta unidade é
adimensional. Pode ser mm, cm, km, polegadas, etc., ou qualquer outra unidade
imaginada, pois o AutoCAD não trabalha com unidades no desenho, e todos
desenhos serão feitos em escala real. Os números indicam as coordenadas
cartesianas (X,Y). Por exemplo: 2602.6225,16.9380,0.0000 indica a posição do
cursor na tela.
• Comandos de Precisão
Pressionando sobre os ícones o botão direito do mouse, você poderá
habilitar os 14 comandos de precisão e configurá-los.
• Comandos de Trabalho
Pressionando os ícones com o botão esquerdo do mouse, você poderá
utilizar os 11 comandos trabalho.

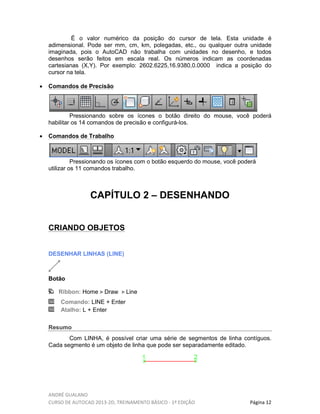

CAPÍTULO 2 – DESENHANDO
CRIANDO OBJETOS
DESENHAR LINHAS (LINE)
Botão
Ribbon: Home Draw Line
Comando: LINE + Enter
Atalho: L + Enter
Resumo
Com LINHA, é possível criar uma série de segmentos de linha contíguos.
Cada segmento é um objeto de linha que pode ser separadamente editado.

ANDRÉ GUALANO
1. Especificar o ponto inicial.
2. É possível utilizar o dispositivo apontador ou inserir valores de coordenadas no
prompt do comando.
3. Para desfazer o segmento de linha anterior durante o comando LINHA, insira u ou
clique em Desfazer na barra de ferramentas.
4. Especifique as extremidades de quaisquer segmentos de linha adicionais.
5. Pressione Enter para finalizar ou c para fechar uma série de segmentos de linha.

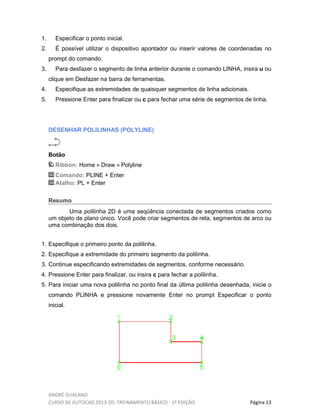

DESENHAR POLILINHAS (POLYLINE)
Botão
Ribbon: Home Draw Polyline
Comando: PLINE + Enter
Atalho: PL + Enter
Resumo
Uma polilinha 2D é uma seqüência conectada de segmentos criados como
um objeto de plano único. Você pode criar segmentos de reta, segmentos de arco ou
uma combinação dos dois.
1. Especifique o primeiro ponto da polilinha.
2. Especifique a extremidade do primeiro segmento da polilinha.
3. Continue especificando extremidades de segmentos, conforme necessário.
4. Pressione Enter para finalizar, ou insira c para fechar a polilinha.
5. Para iniciar uma nova polilinha no ponto final da última polilinha desenhada, inicie o
comando PLINHA e pressione novamente Enter no prompt Especificar o ponto
inicial.

ANDRÉ GUALANO

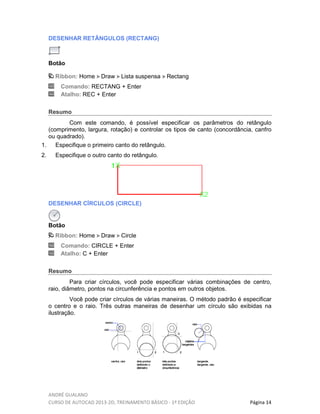

DESENHAR RETÂNGULOS (RECTANG)
Botão
Ribbon: Home Draw Lista suspensa Rectang
Comando: RECTANG + Enter
Atalho: REC + Enter
Resumo
Com este comando, é possível especificar os parâmetros do retângulo
(comprimento, largura, rotação) e controlar os tipos de canto (concordância, canfro
ou quadrado).
1. Especifique o primeiro canto do retângulo.
2. Especifique o outro canto do retângulo.
DESENHAR CÍRCULOS (CIRCLE)
Botão
Ribbon: Home Draw Circle
Comando: CIRCLE + Enter
Atalho: C + Enter
Resumo
Para criar círculos, você pode especificar várias combinações de centro,
raio, diâmetro, pontos na circunferência e pontos em outros objetos.
Você pode criar círculos de várias maneiras. O método padrão é especificar
o centro e o raio. Três outras maneiras de desenhar um círculo são exibidas na
ilustração.

ANDRÉ GUALANO
1. Defina o centro do círculo
2. Insira um valor ou especifique um ponto para determinar o raio.
DESENHAR ARCOS (ARC)
Botão
Ribbon: Home Draw Arc
Comando: ARC + Enter
Atalho: A + Enter
Resumo
Para criar um arco, você pode especificar várias combinações de valores de
centro, extremidade, ponto inicial, raio, ângulo, comprimento de corda e direção.
Desenhar arcos especificando três pontos
1. Especificar o ponto inicial.
2. Especificar um ponto no arco.
3. Especificar a extremidade.
DESENHAR ELIPSES (ELLIPSE)
Botão
Ribbon: Home Draw Ellipse
Comando: ELLIPSE + Enter

ANDRÉ GUALANO

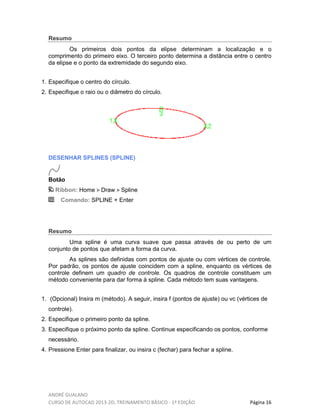

Resumo
Os primeiros dois pontos da elipse determinam a localização e o
comprimento do primeiro eixo. O terceiro ponto determina a distância entre o centro
da elipse e o ponto da extremidade do segundo eixo.
1. Especifique o centro do círculo.
2. Especifique o raio ou o diâmetro do círculo.
DESENHAR SPLINES (SPLINE)
Botão
Ribbon: Home Draw Spline
Comando: SPLINE + Enter
Resumo
Uma spline é uma curva suave que passa através de ou perto de um
conjunto de pontos que afetam a forma da curva.
As splines são definidas com pontos de ajuste ou com vértices de controle.
Por padrão, os pontos de ajuste coincidem com a spline, enquanto os vértices de
controle definem um quadro de controle. Os quadros de controle constituem um
método conveniente para dar forma à spline. Cada método tem suas vantagens.
1. (Opcional) Insira m (método). A seguir, insira f (pontos de ajuste) ou vc (vértices de
controle).
2. Especifique o primeiro ponto da spline.
3. Especifique o próximo ponto da spline. Continue especificando os pontos, conforme
necessário.
4. Pressione Enter para finalizar, ou insira c (fechar) para fechar a spline.

ANDRÉ GUALANO
DESENHAR PONTOS (POINT)
Botão
Ribbon: Home Draw Point
Comando: POINT + Enter
Atalho: PO + Enter
Resumo
Os pontos podem atuar como nós, aos quais você pode efetuar snap a
objetos. Você pode especificar uma localização tridimensional completa para um
ponto. Se você omitir o valor da coordenada Z, será considerada a elevação atual.
É possível definir o estilo dos pontos e seu tamanho em relação à tela ou em
unidades absolutas. Alterar o estilo dos pontos
1. Especifique a localização do ponto com o cursor ou inserindo coordenadas.
DESENHAR HACHURAS (HATCH)
Botão

ANDRÉ GUALANO

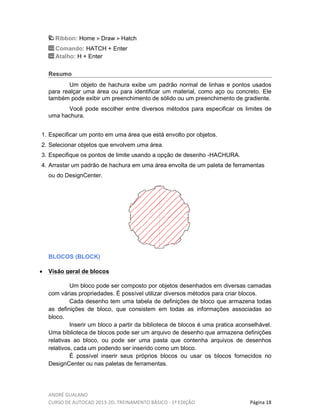

Ribbon: Home Draw Hatch
Comando: HATCH + Enter
Atalho: H + Enter
Resumo
Um objeto de hachura exibe um padrão normal de linhas e pontos usados
para realçar uma área ou para identificar um material, como aço ou concreto. Ele
também pode exibir um preenchimento de sólido ou um preenchimento de gradiente.
Você pode escolher entre diversos métodos para especificar os limites de
uma hachura.
1. Especificar um ponto em uma área que está envolto por objetos.
2. Selecionar objetos que envolvem uma área.
3. Especifique os pontos de limite usando a opção de desenho -HACHURA.
4. Arrastar um padrão de hachura em uma área envolta de um paleta de ferramentas
ou do DesignCenter.
BLOCOS (BLOCK)
• Visão geral de blocos
Um bloco pode ser composto por objetos desenhados em diversas camadas
com várias propriedades. É possível utilizar diversos métodos para criar blocos.
Cada desenho tem uma tabela de definições de bloco que armazena todas
as definições de bloco, que consistem em todas as informações associadas ao
bloco.
Inserir um bloco a partir da biblioteca de blocos é uma pratica aconselhável.
Uma biblioteca de blocos pode ser um arquivo de desenho que armazena definições
relativas ao bloco, ou pode ser uma pasta que contenha arquivos de desenhos
relativos, cada um podendo ser inserido como um bloco.
É possível inserir seus próprios blocos ou usar os blocos fornecidos no
DesignCenter ou nas paletas de ferramentas.

ANDRÉ GUALANO

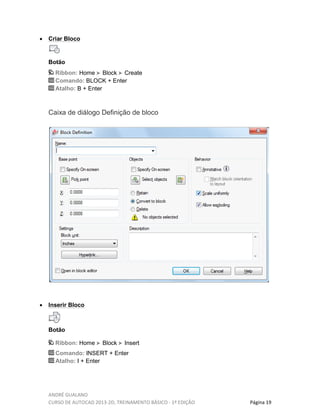

• Criar Bloco
Botão
Ribbon: Home Block Create
Comando: BLOCK + Enter
Atalho: B + Enter
Caixa de diálogo Definição de bloco
• Inserir Bloco
Botão
Ribbon: Home Block Insert
Comando: INSERT + Enter
Atalho: I + Enter

ANDRÉ GUALANO
Caixa de diálogo Inserir
ENTRADA DE COORDENADAS
VISÃO GERAL - COORDENADAS CARTESIANAS E POLARES
Você pode inserir coordenadas bidimensionais como coordenadas
cartesianas (X,Y) ou como coordenadas polares. Quando a Entrada dinâmica está
ativada, você poderá inserir valores de coordenadas em dicas de ferramentas junto
ao cursor.
Um sistema de coordenadas cartesianas possui três eixos, X, Y e Z. Ao
inserir valores de coordenada, você indica a distância de um ponto (em unidades) e
sua direção (+ ou -) juntamente com os eixos X, Y e Z relativos à origem do sistema
de coordenadas (0,0,0).
As coordenadas polares utilizam uma distância e um ângulo para localizar
um ponto. Com as coordenadas cartesiana e polar você pode inserir coordenadas
absolutas baseadas na origem (0,0) ou coordenadas relativas baseadas no último
ponto especificado.
Outro método utilizado para inserir uma coordenada relativa é movendo o
cursor para especificar uma direção e inserindo a distância diretamente. Este
método é chamado de entrada direta da distância.
Você pode inserir qualquer ângulo entre -359 e +359. as coordenadas em
notação científica, decimal, de engenharia, de arquitetura ou fracionária. Você pode
inserir os ângulos em grados, radianos, unidades de topografia ou graus, minutos e
segundos. O comando UNITS controla o formato das unidades.

ANDRÉ GUALANO

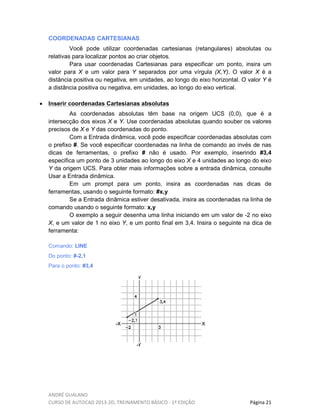

COORDENADAS CARTESIANAS
Você pode utilizar coordenadas cartesianas (retangulares) absolutas ou
relativas para localizar pontos ao criar objetos.
Para usar coordenadas Cartesianas para especificar um ponto, insira um
valor para X e um valor para Y separados por uma vírgula (X,Y). O valor X é a
distância positiva ou negativa, em unidades, ao longo do eixo horizontal. O valor Y é
a distância positiva ou negativa, em unidades, ao longo do eixo vertical.
• Inserir coordenadas Cartesianas absolutas
As coordenadas absolutas têm base na origem UCS (0,0), que é a
intersecção dos eixos X e Y. Use coordenadas absolutas quando souber os valores
precisos de X e Y das coordenadas do ponto.
Com a Entrada dinâmica, você pode especificar coordenadas absolutas com
o prefixo #. Se você especificar coordenadas na linha de comando ao invés de nas
dicas de ferramentas, o prefixo # não é usado. Por exemplo, inserindo #3,4
especifica um ponto de 3 unidades ao longo do eixo X e 4 unidades ao longo do eixo
Y da origem UCS. Para obter mais informações sobre a entrada dinâmica, consulte
Usar a Entrada dinâmica.
Em um prompt para um ponto, insira as coordenadas nas dicas de
ferramentas, usando o seguinte formato: #x,y
Se a Entrada dinâmica estiver desativada, insira as coordenadas na linha de
comando usando o seguinte formato: x,y
O exemplo a seguir desenha uma linha iniciando em um valor de -2 no eixo
X, e um valor de 1 no eixo Y, e um ponto final em 3,4. Insira o seguinte na dica de
ferramenta:
Comando: LINE
Do ponto: #-2,1
Para o ponto: #3,4

ANDRÉ GUALANO

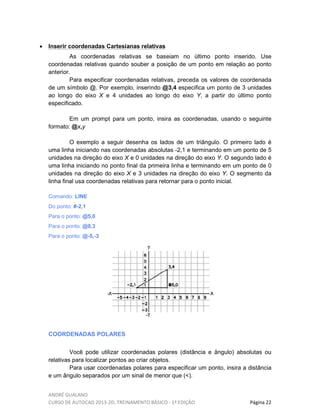

• Inserir coordenadas Cartesianas relativas
As coordenadas relativas se baseiam no último ponto inserido. Use
coordenadas relativas quando souber a posição de um ponto em relação ao ponto
anterior.
Para especificar coordenadas relativas, preceda os valores de coordenada
de um símbolo @. Por exemplo, inserindo @3,4 especifica um ponto de 3 unidades
ao longo do eixo X e 4 unidades ao longo do eixo Y, a partir do último ponto
especificado.
Em um prompt para um ponto, insira as coordenadas, usando o seguinte
formato: @x,y
O exemplo a seguir desenha os lados de um triângulo. O primeiro lado é
uma linha iniciando nas coordenadas absolutas -2,1 e terminando em um ponto de 5
unidades na direção do eixo X e 0 unidades na direção do eixo Y. O segundo lado é
uma linha iniciando no ponto final da primeira linha e terminando em um ponto de 0
unidades na direção do eixo X e 3 unidades na direção do eixo Y. O segmento da
linha final usa coordenadas relativas para retornar para o ponto inicial.
Comando: LINE
Do ponto: #-2,1
Para o ponto: @5,0
Para o ponto: @0,3
Para o ponto: @-5,-3
COORDENADAS POLARES
Você pode utilizar coordenadas polares (distância e ângulo) absolutas ou
relativas para localizar pontos ao criar objetos.
Para usar coordenadas polares para especificar um ponto, insira a distância
e um ângulo separados por um sinal de menor que (<).

ANDRÉ GUALANO

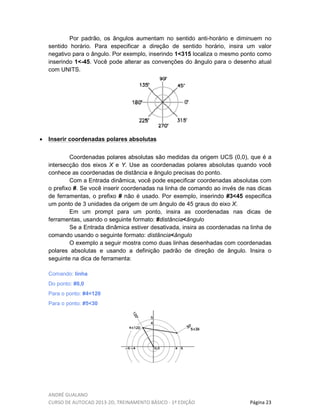

Por padrão, os ângulos aumentam no sentido anti-horário e diminuem no
sentido horário. Para especificar a direção de sentido horário, insira um valor
negativo para o ângulo. Por exemplo, inserindo 1<315 localiza o mesmo ponto como
inserindo 1<-45. Você pode alterar as convenções do ângulo para o desenho atual
com UNITS.
• Inserir coordenadas polares absolutas
Coordenadas polares absolutas são medidas da origem UCS (0,0), que é a
intersecção dos eixos X e Y. Use as coordenadas polares absolutas quando você
conhece as coordenadas de distância e ângulo precisas do ponto.
Com a Entrada dinâmica, você pode especificar coordenadas absolutas com
o prefixo #. Se você inserir coordenadas na linha de comando ao invés de nas dicas
de ferramentas, o prefixo # não é usado. Por exemplo, inserindo #3<45 especifica
um ponto de 3 unidades da origem de um ângulo de 45 graus do eixo X.
Em um prompt para um ponto, insira as coordenadas nas dicas de
ferramentas, usando o seguinte formato: #distância<ângulo
Se a Entrada dinâmica estiver desativada, insira as coordenadas na linha de
comando usando o seguinte formato: distância<ângulo
O exemplo a seguir mostra como duas linhas desenhadas com coordenadas
polares absolutas e usando a definição padrão de direção de ângulo. Insira o
seguinte na dica de ferramenta:
Comando: linha
Do ponto: #0,0
Para o ponto: #4<120
Para o ponto: #5<30

ANDRÉ GUALANO
• Inserir coordenadas polares relativas
As coordenadas relativas se baseiam no último ponto inserido. Use
coordenadas relativas quando souber a posição de um ponto em relação ao ponto
anterior.
Para especificar coordenadas relativas, preceda os valores de coordenada
de um símbolo @. Por exemplo, inserindo @1<45 especifica um ponto com uma
distância de 1 unidade do último ponto especificado com um ângulo de 45 graus do
eixo X.
Em um prompt para um ponto, insira as coordenadas, usando o seguinte
formato: @distância<ângulo
O exemplo a seguir mostra duas linhas desenhadas com coordenadas
polares relativas. Em cada ilustração, a linha inicia no local legendado como o ponto
anterior.
Comando: linha
Do ponto: @3<45
Ao ponto: @5<285
METODOS DE SELEÇÃO E EDIÇÃO
Você pode selecionar objetos, visualizá-los, editar suas propriedades e
executar operações gerais de edição e específicas de objeto.
Você possui uma grande variedade de opções caso precise selecionar
objetos para operações de edição.
SELECIONAR OBJETOS INDIVIDUALMENTE
1. No prompt Selecionar objeto de qualquer comando, mova o cursor da caixa de
seleção retangular para que o objeto que você deseja selecionar seja realçado.
2. Clique no objeto. O objeto que você selecionou é realçado.

ANDRÉ GUALANO

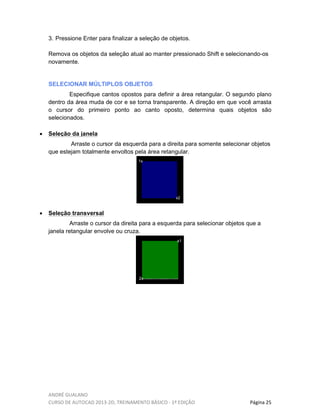

3. Pressione Enter para finalizar a seleção de objetos.
Remova os objetos da seleção atual ao manter pressionado Shift e selecionando-os
novamente.
SELECIONAR MÚLTIPLOS OBJETOS
Especifique cantos opostos para definir a área retangular. O segundo plano
dentro da área muda de cor e se torna transparente. A direção em que você arrasta
o cursor do primeiro ponto ao canto oposto, determina quais objetos são
selecionados.
• Seleção da janela
Arraste o cursor da esquerda para a direita para somente selecionar objetos
que estejam totalmente envoltos pela área retangular.
1x
x2
• Seleção transversal
Arraste o cursor da direita para a esquerda para selecionar objetos que a
janela retangular envolve ou cruza.
2x
x1

ANDRÉ GUALANO

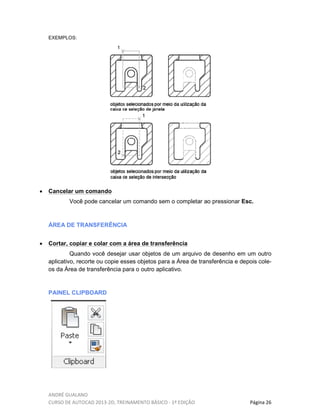

EXEMPLOS:
• Cancelar um comando
Você pode cancelar um comando sem o completar ao pressionar Esc.
ÁREA DE TRANSFERÊNCIA
• Cortar, copiar e colar com a área de transferência
Quando você desejar usar objetos de um arquivo de desenho em um outro
aplicativo, recorte ou copie esses objetos para a Área de transferência e depois cole-
os da Área de transferência para o outro aplicativo.
PAINEL CLIPBOARD

ANDRÉ GUALANO

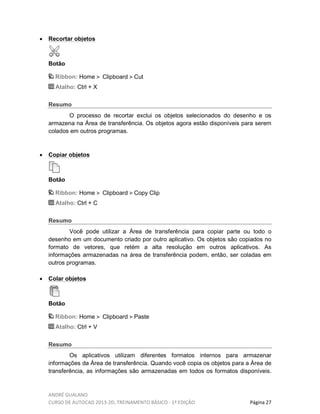

• Recortar objetos
Botão
Ribbon: Home Clipboard Cut
Atalho: Ctrl + X
Resumo
O processo de recortar exclui os objetos selecionados do desenho e os
armazena na Área de transferência. Os objetos agora estão disponíveis para serem
colados em outros programas.
• Copiar objetos
Botão
Ribbon: Home Clipboard Copy Clip
Atalho: Ctrl + C
Resumo
Você pode utilizar a Área de transferência para copiar parte ou todo o
desenho em um documento criado por outro aplicativo. Os objetos são copiados no
formato de vetores, que retém a alta resolução em outros aplicativos. As
informações armazenadas na área de transferência podem, então, ser coladas em
outros programas.
• Colar objetos
Botão
Ribbon: Home Clipboard Paste
Atalho: Ctrl + V
Resumo
Os aplicativos utilizam diferentes formatos internos para armazenar
informações da Área de transferência. Quando você copia os objetos para a Área de
transferência, as informações são armazenadas em todos os formatos disponíveis.

ANDRÉ GUALANO

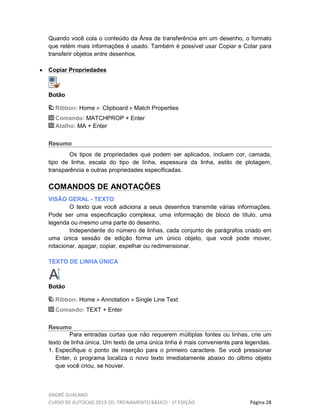

Quando você cola o conteúdo da Área de transferência em um desenho, o formato
que retém mais informações é usado. Também é possível usar Copiar e Colar para
transferir objetos entre desenhos.
• Copiar Propriedades
Botão
Ribbon: Home Clipboard Match Properties
Comando: MATCHPROP + Enter
Atalho: MA + Enter
Resumo
Os tipos de propriedades que podem ser aplicados, incluem cor, camada,
tipo de linha, escala do tipo de linha, espessura da linha, estilo de plotagem,
transparência e outras propriedades especificadas.
COMANDOS DE ANOTAÇÕES
VISÃO GERAL - TEXTO
O texto que você adiciona a seus desenhos transmite várias informações.
Pode ser uma especificação complexa, uma informação de bloco de título, uma
legenda ou mesmo uma parte do desenho.
Independente do número de linhas, cada conjunto de parágrafos criado em
uma única sessão de edição forma um único objeto, que você pode mover,
rotacionar, apagar, copiar, espelhar ou redimensionar.
TEXTO DE LINHA ÚNICA
Botão
Ribbon: Home Annotation Single Line Text
Comando: TEXT + Enter
Resumo
Para entradas curtas que não requerem múltiplas fontes ou linhas, crie um
texto de linha única. Um texto de uma única linha é mais conveniente para legendas.
1. Especifique o ponto de inserção para o primeiro caractere. Se você pressionar
Enter, o programa localiza o novo texto imediatamente abaixo do último objeto
que você criou, se houver.

ANDRÉ GUALANO

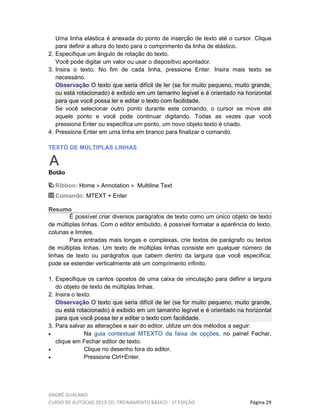

Uma linha elástica é anexada do ponto de inserção de texto até o cursor. Clique
para definir a altura do texto para o comprimento da linha de elástico.
2. Especifique um ângulo de rotação do texto.
Você pode digitar um valor ou usar o dispositivo apontador.
3. Insira o texto. No fim de cada linha, pressione Enter. Insira mais texto se
necessário.
Observação O texto que seria difícil de ler (se for muito pequeno, muito grande,
ou está rotacionado) é exibido em um tamanho legível e é orientado na horizontal
para que você possa ler e editar o texto com facilidade.
Se você selecionar outro ponto durante este comando, o cursor se move até
aquele ponto e você pode continuar digitando. Todas as vezes que você
pressiona Enter ou especifica um ponto, um novo objeto texto é criado.
4. Pressione Enter em uma linha em branco para finalizar o comando.
TEXTO DE MÚLTIPLAS LINHAS
Botão
Ribbon: Home Annotation Multiline Text
Comando: MTEXT + Enter
Resumo
É possível criar diversos parágrafos de texto como um único objeto de texto
de múltiplas linhas. Com o editor embutido, é possível formatar a aparência do texto,
colunas e limites.
Para entradas mais longas e complexas, crie textos de parágrafo ou textos
de múltiplas linhas. Um texto de múltiplas linhas consiste em qualquer número de
linhas de texto ou parágrafos que cabem dentro da largura que você especifica;
pode se estender verticalmente até um comprimento infinito.
1. Especifique os cantos opostos de uma caixa de vinculação para definir a largura
do objeto de texto de múltiplas linhas.
2. Insira o texto.
Observação O texto que seria difícil de ler (se for muito pequeno, muito grande,
ou está rotacionado) é exibido em um tamanho legível e é orientado na horizontal
para que você possa ler e editar o texto com facilidade.
3. Para salvar as alterações e sair do editor, utilize um dos métodos a seguir:
• Na guia contextual MTEXTO da faixa de opções, no painel Fechar,
clique em Fechar editor de texto.
• Clique no desenho fora do editor.
• Pressione Ctrl+Enter.

ANDRÉ GUALANO

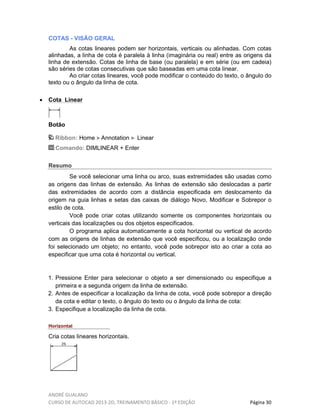

COTAS - VISÃO GERAL
As cotas lineares podem ser horizontais, verticais ou alinhadas. Com cotas
alinhadas, a linha de cota é paralela à linha (imaginária ou real) entre as origens da
linha de extensão. Cotas de linha de base (ou paralela) e em série (ou em cadeia)
são séries de cotas consecutivas que são baseadas em uma cota linear.
Ao criar cotas lineares, você pode modificar o conteúdo do texto, o ângulo do
texto ou o ângulo da linha de cota.
• Cota Linear
Botão
Ribbon: Home Annotation Linear
Comando: DIMLINEAR + Enter
Resumo
Se você selecionar uma linha ou arco, suas extremidades são usadas como
as origens das linhas de extensão. As linhas de extensão são deslocadas a partir
das extremidades de acordo com a distância especificada em deslocamento da
origem na guia linhas e setas das caixas de diálogo Novo, Modificar e Sobrepor o
estilo de cota.
Você pode criar cotas utilizando somente os componentes horizontais ou
verticais das localizações ou dos objetos especificados.
O programa aplica automaticamente a cota horizontal ou vertical de acordo
com as origens de linhas de extensão que você especificou, ou a localização onde
foi selecionado um objeto; no entanto, você pode sobrepor isto ao criar a cota ao
especificar que uma cota é horizontal ou vertical.
1. Pressione Enter para selecionar o objeto a ser dimensionado ou especifique a
primeira e a segunda origem da linha de extensão.
2. Antes de especificar a localização da linha de cota, você pode sobrepor a direção
da cota e editar o texto, o ângulo do texto ou o ângulo da linha de cota:
3. Especifique a localização da linha de cota.
Horizontal
Cria cotas lineares horizontais.

ANDRÉ GUALANO
Vertical
Cria cotas lineares verticais.

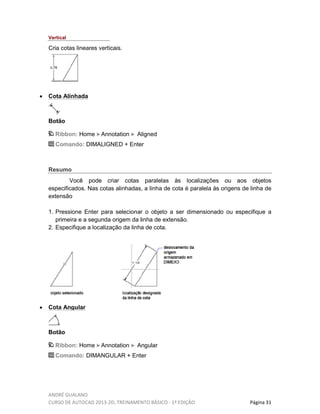

• Cota Alinhada
Botão
Ribbon: Home Annotation Aligned
Comando: DIMALIGNED + Enter
Resumo
Você pode criar cotas paralelas às localizações ou aos objetos
especificados. Nas cotas alinhadas, a linha de cota é paralela às origens de linha de
extensão
1. Pressione Enter para selecionar o objeto a ser dimensionado ou especifique a
primeira e a segunda origem da linha de extensão.
2. Especifique a localização da linha de cota.
• Cota Angular
Botão
Ribbon: Home Annotation Angular
Comando: DIMANGULAR + Enter

ANDRÉ GUALANO
Resumo

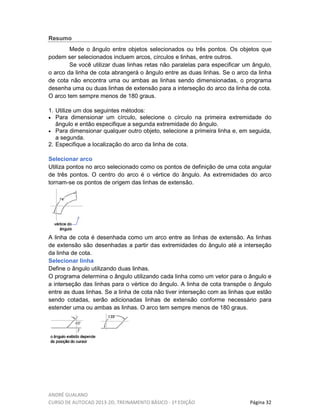

Mede o ângulo entre objetos selecionados ou três pontos. Os objetos que
podem ser selecionados incluem arcos, círculos e linhas, entre outros.
Se você utilizar duas linhas retas não paralelas para especificar um ângulo,
o arco da linha de cota abrangerá o ângulo entre as duas linhas. Se o arco da linha
de cota não encontra uma ou ambas as linhas sendo dimensionadas, o programa
desenha uma ou duas linhas de extensão para a interseção do arco da linha de cota.
O arco tem sempre menos de 180 graus.
1. Utilize um dos seguintes métodos:
• Para dimensionar um círculo, selecione o círculo na primeira extremidade do
ângulo e então especifique a segunda extremidade do ângulo.
• Para dimensionar qualquer outro objeto, selecione a primeira linha e, em seguida,
a segunda.
2. Especifique a localização do arco da linha de cota.
Selecionar arco
Utiliza pontos no arco selecionado como os pontos de definição de uma cota angular
de três pontos. O centro do arco é o vértice do ângulo. As extremidades do arco
tornam-se os pontos de origem das linhas de extensão.
A linha de cota é desenhada como um arco entre as linhas de extensão. As linhas
de extensão são desenhadas a partir das extremidades do ângulo até a interseção
da linha de cota.
Selecionar linha
Define o ângulo utilizando duas linhas.
O programa determina o ângulo utilizando cada linha como um vetor para o ângulo e
a interseção das linhas para o vértice do ângulo. A linha de cota transpõe o ângulo
entre as duas linhas. Se a linha de cota não tiver interseção com as linhas que estão
sendo cotadas, serão adicionadas linhas de extensão conforme necessário para
estender uma ou ambas as linhas. O arco tem sempre menos de 180 graus.

ANDRÉ GUALANO
FERRAMENTAS DE PRECISÃO
SNAP
Restringe o movimento do cursor a intervalos especificados
Barra de status Snap
Resumo
Para aumentar a velocidade e a eficiência de seu desenho, você pode exibir
e efetuar snap à uma grade retangular. Você também pode controlar seu
espaçamento, seu ângulo e seu alinhamento.
O modo Snap restringe o movimento do cursor de mira aos intervalos
definidos. Quando o modo Snap está ativado, o cursor parece aderir a uma grade
retangular invisível. O snap é útil para especificar pontos com precisão por meio do
teclado ou do dispositivo apontador.
GRID
Exibe um padrão de grade na viewport atual.
Barra de status Grade
Resumo
A grade é um padrão retangular de pontos ou linhas que se estende sobre a
área especificada como os limites da grade. Utilizar a grade é semelhante a colocar
uma folha de papel milimetrado sob um desenho. A grade ajuda a alinhar os objetos
e a visualizar as distâncias entre eles. Ela não é plotada.
Você pode exibir a grade como um padrão retangular de pontos ou como
um padrão retangular de linhas. O eixo exibe as linhas para todos os estilos visuais.
O eixo exibe pontos somente quando o estilo visual atual é definido como uma
Estrutura de arame 2D.
ORTHO
Restringe o movimento do cursor na direção horizontal ou vertical.
Barra de status Ortho
Resumo
À medida que cria ou move objetos, você pode utilizar o modo Ortho para
limitar a movimentação do cursor no eixo horizontal ou vertical. Quando você move o

ANDRÉ GUALANO
cursor, a linha de elástico segue o eixo horizontal ou vertical, seja qual estiver mais
próximo do cursor. Você pode ativar e desativar Ortho a qualquer momento durante
o desenho e a edição. O modo Ortho é ignorado quando você insere coordenadas
ou especifica snap ao objeto.
Observação: O modo Ortho e o rastreamento polar não podem estar ativados ao
mesmo tempo. Ativar o Ortho implica em desativar o rastreamento polar.
POLAR
Restringe o movimento do cursor a ângulos especificados.
Barra de status Polar
Resumo
Ao criar ou modificar objetos, você pode utilizar o rastreamento polar para
exibir caminhos de alinhamento temporários definidos pelos ângulos polares
especificados Você pode utilizar o rastreamento polar para rastrear incrementos de
ângulos polares de 90, 60, 45, 30, 22.5, 18, 15, 10 e 5 graus ou pode especificar
outros ângulos.
OSNAP
Define a execução dos modos de snap a objeto.
Barra de status Osnap
Resumo
Use snaps ao objeto para especificar localizações precisas em objetos. Por
exemplo, você pode utilizar um snap ao objeto para desenhar uma linha no centro
de um círculo ou no meio de um segmento de polilinha.
Será possível especificar um snap ao objeto sempre que um ponto for
solicitado. Por padrão, um marcador e uma dica de ferramenta são exibidos quando
você move o cursor sobre uma localização de um snap ao objeto em um objeto. Este
recurso, denominado AutoSnap™
, fornece uma pista visual que indica quais snaps
ao objeto estão em efeito.

ANDRÉ GUALANO
DYNAMIC

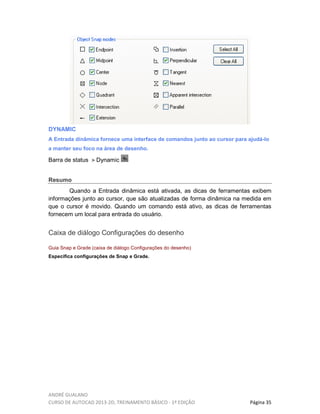

A Entrada dinâmica fornece uma interface de comandos junto ao cursor para ajudá-lo
a manter seu foco na área de desenho.
Barra de status Dynamic
Resumo
Quando a Entrada dinâmica está ativada, as dicas de ferramentas exibem
informações junto ao cursor, que são atualizadas de forma dinâmica na medida em
que o cursor é movido. Quando um comando está ativo, as dicas de ferramentas
fornecem um local para entrada do usuário.
Caixa de diálogo Configurações do desenho
Guia Snap e Grade (caixa de diálogo Configurações do desenho)
Especifica configurações de Snap e Grade.

ANDRÉ GUALANO

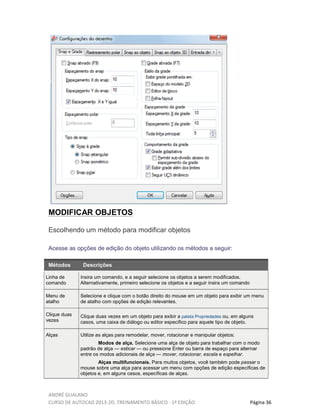

MODIFICAR OBJETOS
Escolhendo um método para modificar objetos
Acesse as opções de edição do objeto utilizando os métodos a seguir:
Métodos Descrições
Linha de
comando
Insira um comando, e a seguir selecione os objetos a serem modificados.
Alternativamente, primeiro selecione os objetos e a seguir insira um comando
Menu de
atalho
Selecione e clique com o botão direito do mouse em um objeto para exibir um menu
de atalho com opções de edição relevantes.
Clique duas
vezes
Clique duas vezes em um objeto para exibir a paleta Propriedades ou, em alguns
casos, uma caixa de diálogo ou editor específico para aquele tipo de objeto.
Alças Utilize as alças para remodelar, mover, rotacionar e manipular objetos:
Modos de alça. Selecione uma alça de objeto para trabalhar com o modo
padrão de alça — esticar — ou pressione Enter ou barra de espaço para alternar
entre os modos adicionais de alça — mover, rotacionar, escala e espelhar.
Alças multifuncionais. Para muitos objetos, você também pode passar o
mouse sobre uma alça para acessar um menu com opções de edição específicas de
objetos e, em alguns casos, específicas de alças.

ANDRÉ GUALANO

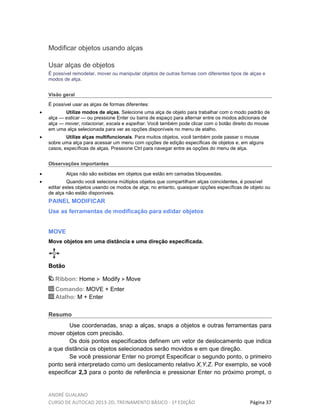

Modificar objetos usando alças
Usar alças de objetos
É possível remodelar, mover ou manipular objetos de outras formas com diferentes tipos de alças e
modos de alça.
Visão geral
É possível usar as alças de formas diferentes:
• Utilize modos de alças. Selecione uma alça de objeto para trabalhar com o modo padrão de
alça — esticar — ou pressione Enter ou barra de espaço para alternar entre os modos adicionais de
alça — mover, rotacionar, escala e espelhar. Você também pode clicar com o botão direito do mouse
em uma alça selecionada para ver as opções disponíveis no menu de atalho.
• Utilize alças multifuncionais. Para muitos objetos, você também pode passar o mouse
sobre uma alça para acessar um menu com opções de edição específicas de objetos e, em alguns
casos, específicas de alças. Pressione Ctrl para navegar entre as opções do menu de alça.
Observações importantes
• Alças não são exibidas em objetos que estão em camadas bloqueadas.
• Quando você seleciona múltiplos objetos que compartilham alças coincidentes, é possível
editar estes objetos usando os modos de alça; no entanto, quaisquer opções específicas de objeto ou
de alça não estão disponíveis.
PAINEL MODIFICAR
Use as ferramentas de modificação para edidar objetos
MOVE
Move objetos em uma distância e uma direção especificada.
Botão
Ribbon: Home Modify Move
Comando: MOVE + Enter
Atalho: M + Enter
Resumo
Use coordenadas, snap a alças, snaps a objetos e outras ferramentas para
mover objetos com precisão.
Os dois pontos especificados definem um vetor de deslocamento que indica
a que distância os objetos selecionados serão movidos e em que direção.
Se você pressionar Enter no prompt Especificar o segundo ponto, o primeiro
ponto será interpretado como um deslocamento relativo X,Y,Z. Por exemplo, se você
especificar 2,3 para o ponto de referência e pressionar Enter no próximo prompt, o

ANDRÉ GUALANO
objeto se moverá 2 unidades na direção X e 3 unidades na direção Y em relação à
posição atual.

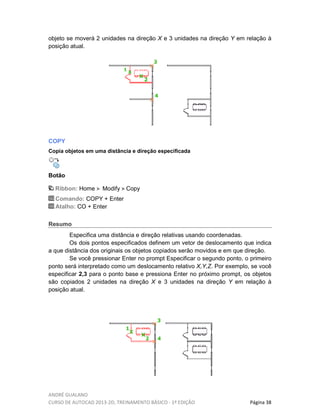

COPY
Copia objetos em uma distância e direção especificada
Botão
Ribbon: Home Modify Copy
Comando: COPY + Enter
Atalho: CO + Enter
Resumo
Especifica uma distância e direção relativas usando coordenadas.
Os dois pontos especificados definem um vetor de deslocamento que indica
a que distância dos originais os objetos copiados serão movidos e em que direção.
Se você pressionar Enter no prompt Especificar o segundo ponto, o primeiro
ponto será interpretado como um deslocamento relativo X,Y,Z. Por exemplo, se você
especificar 2,3 para o ponto base e pressiona Enter no próximo prompt, os objetos
são copiados 2 unidades na direção X e 3 unidades na direção Y em relação à
posição atual.

ANDRÉ GUALANO

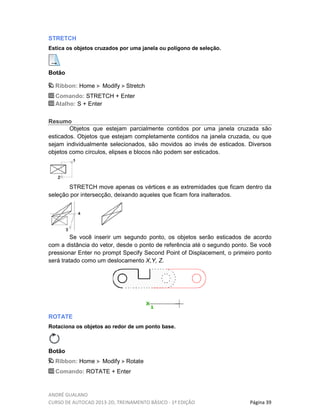

STRETCH
Estica os objetos cruzados por uma janela ou polígono de seleção.
Botão
Ribbon: Home Modify Stretch
Comando: STRETCH + Enter
Atalho: S + Enter
Resumo
Objetos que estejam parcialmente contidos por uma janela cruzada são
esticados. Objetos que estejam completamente contidos na janela cruzada, ou que
sejam individualmente selecionados, são movidos ao invés de esticados. Diversos
objetos como círculos, elipses e blocos não podem ser esticados.
STRETCH move apenas os vértices e as extremidades que ficam dentro da
seleção por intersecção, deixando aqueles que ficam fora inalterados.
Se você inserir um segundo ponto, os objetos serão esticados de acordo
com a distância do vetor, desde o ponto de referência até o segundo ponto. Se você
pressionar Enter no prompt Specify Second Point of Displacement, o primeiro ponto
será tratado como um deslocamento X,Y, Z.
ROTATE
Rotaciona os objetos ao redor de um ponto base.
Botão
Ribbon: Home Modify Rotate
Comando: ROTATE + Enter

ANDRÉ GUALANO

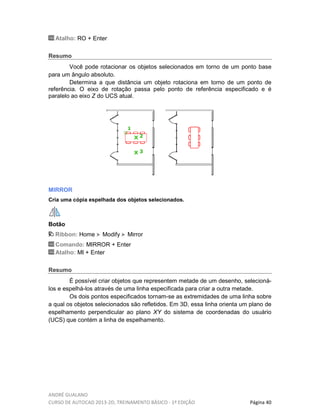

Atalho: RO + Enter
Resumo
Você pode rotacionar os objetos selecionados em torno de um ponto base
para um ângulo absoluto.
Determina a que distância um objeto rotaciona em torno de um ponto de
referência. O eixo de rotação passa pelo ponto de referência especificado e é
paralelo ao eixo Z do UCS atual.
MIRROR
Cria uma cópia espelhada dos objetos selecionados.
Botão
Ribbon: Home Modify Mirror
Comando: MIRROR + Enter
Atalho: MI + Enter
Resumo
É possível criar objetos que representem metade de um desenho, selecioná-
los e espelhá-los através de uma linha especificada para criar a outra metade.
Os dois pontos especificados tornam-se as extremidades de uma linha sobre
a qual os objetos selecionados são refletidos. Em 3D, essa linha orienta um plano de
espelhamento perpendicular ao plano XY do sistema de coordenadas do usuário
(UCS) que contém a linha de espelhamento.

ANDRÉ GUALANO

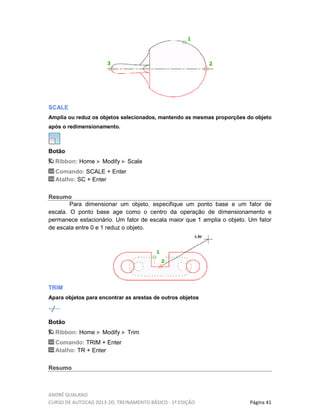

SCALE
Amplia ou reduz os objetos selecionados, mantendo as mesmas proporções do objeto
após o redimensionamento.
Botão
Ribbon: Home Modify Scale
Comando: SCALE + Enter
Atalho: SC + Enter
Resumo
Para dimensionar um objeto, especifique um ponto base e um fator de
escala. O ponto base age como o centro da operação de dimensionamento e
permanece estacionário. Um fator de escala maior que 1 amplia o objeto. Um fator
de escala entre 0 e 1 reduz o objeto.
TRIM
Apara objetos para encontrar as arestas de outros objetos
Botão
Ribbon: Home Modify Trim
Comando: TRIM + Enter
Atalho: TR + Enter
Resumo

ANDRÉ GUALANO
Para aparar objetos, selecione os limites. A seguir pressione Enter e
selecione os objetos que deseja aparar. Para usar todos os objetos como limites,
pressione Enter no primeiro prompt de Selecionar objetos.
Selecione os objetos que definem os limites de corte para os quais um
objeto deve ser aparado ou pressione Enter para selecionar todos os objetos
exibidos como possíveis limites de corte. TRIM projeta os limites de corte e os
objetos a serem aparados no plano XY do sistema de coordenadas do usuário atual
(UCS).
Especifique um método de seleção de objeto para selecionar os objetos a
serem aparados. Se mais de um resultado de aparar for possível, a localização do
primeiro ponto de seleção determinará o resultado.
EXTEND
Estende os objetos para encontrar com as arestas de outros objetos.
Botão
Ribbon: Home Modify Extend
Comando: EXTEND + Enter
Atalho: EX + Enter
Resumo
Para estender objetos, primeiro selecione os limites. Em seguida, pressione
Enter e selecione os objetos que deseja estender. Para usar todos os objetos como
limites, pressione Enter no primeiro prompt de Selecionar objetos.

ANDRÉ GUALANO
Selecionar objeto de limite
Utiliza objetos selecionados para definir as arestas de limite até onde você
deseja estender o objeto.
Objeto a ser estendido
Especifica o objeto a ser estendido. Pressione Enter para finalizar o
comando.
FILLET
Arredonda e faz a concordância das arestas de objetos.
Botão
Ribbon: Home Modify Fillet
Comando: FILLET + Enter
Atalho: F + Enter
Resumo
No exemplo, um arco, que é tangente a ambas as linhas selecionadas, é
criado. As linhas são aparadas para as extremidades do arco. Para criar invés um
canto afiado, insira um raio de zero.
Você pode efetuar a concordância de arcos, círculos, elipses, arcos elípticos,
linhas, polilinhas, raios, splines e xlinhas.

ANDRÉ GUALANO

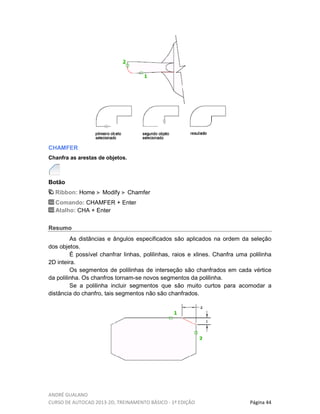

CHAMFER
Chanfra as arestas de objetos.
Botão
Ribbon: Home Modify Chamfer
Comando: CHAMFER + Enter
Atalho: CHA + Enter
Resumo
As distâncias e ângulos especificados são aplicados na ordem da seleção
dos objetos.
É possível chanfrar linhas, polilinhas, raios e xlines. Chanfra uma polilinha
2D inteira.
Os segmentos de polilinhas de interseção são chanfrados em cada vértice
da polilinha. Os chanfros tornam-se novos segmentos da polilinha.
Se a polilinha incluir segmentos que são muito curtos para acomodar a
distância do chanfro, tais segmentos não são chanfrados.

ANDRÉ GUALANO

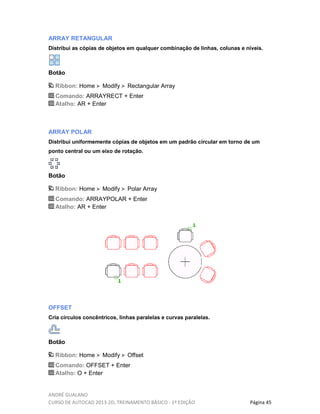

ARRAY RETANGULAR
Distribui as cópias de objetos em qualquer combinação de linhas, colunas e níveis.
Botão
Ribbon: Home Modify Rectangular Array
Comando: ARRAYRECT + Enter
Atalho: AR + Enter
ARRAY POLAR
Distribui uniformemente cópias de objetos em um padrão circular em torno de um
ponto central ou um eixo de rotação.
Botão
Ribbon: Home Modify Polar Array
Comando: ARRAYPOLAR + Enter
Atalho: AR + Enter
OFFSET
Cria círculos concêntricos, linhas paralelas e curvas paralelas.
Botão
Ribbon: Home Modify Offset
Comando: OFFSET + Enter
Atalho: O + Enter

ANDRÉ GUALANO
Resumo
É possível deslocar um objeto em uma distância especificada ou através de
um ponto. Após deslocar objetos, é possível aparar e estender os objetos com um
método eficiente para criar desenhos contendo muitas linhas paralelas e curvas.
O comando OFFSET é repetido para conveniência. Para sair do comando,
pressione Enter.
BREAK
Quebra o objeto selecionado entre dois pontos.
Botão
Ribbon: Home Modify Break
Comando: BREAK + Enter
Atalho: BR + Enter
Resumo
É possível criar um intervalo entre dois pontos especificados em um objeto,
quebrando-o em dois objetos. Se os pontos estão fora de um objeto, eles são
automaticamente projetados no objeto. quebrar é usado com freqüência para criar
espaço para um bloco ou texto.
A porção do objeto é apagada entre os dois pontos que você especificou. Se
o segundo ponto não está sobre o objeto, o ponto mais próximo sobre o objeto é
selecionado; portanto, para quebrar um final de uma linha, arco ou polilinha,
especifique o segundo ponto além do final a ser removida.

ANDRÉ GUALANO

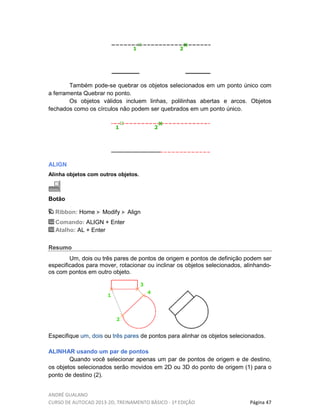

Também pode-se quebrar os objetos selecionados em um ponto único com
a ferramenta Quebrar no ponto.
Os objetos válidos incluem linhas, polilinhas abertas e arcos. Objetos
fechados como os círculos não podem ser quebrados em um ponto único.
ALIGN
Alinha objetos com outros objetos.
Botão
Ribbon: Home Modify Align
Comando: ALIGN + Enter
Atalho: AL + Enter
Resumo
Um, dois ou três pares de pontos de origem e pontos de definição podem ser
especificados para mover, rotacionar ou inclinar os objetos selecionados, alinhando-
os com pontos em outro objeto.
Especifique um, dois ou três pares de pontos para alinhar os objetos selecionados.
ALINHAR usando um par de pontos
Quando você selecionar apenas um par de pontos de origem e de destino,
os objetos selecionados serão movidos em 2D ou 3D do ponto de origem (1) para o
ponto de destino (2).

ANDRÉ GUALANO

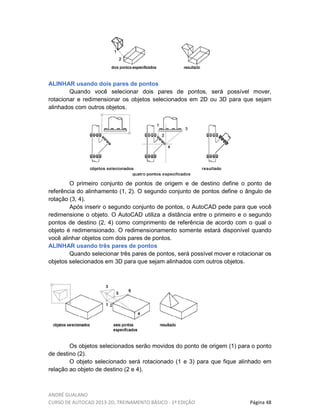

ALINHAR usando dois pares de pontos
Quando você selecionar dois pares de pontos, será possível mover,
rotacionar e redimensionar os objetos selecionados em 2D ou 3D para que sejam
alinhados com outros objetos.
O primeiro conjunto de pontos de origem e de destino define o ponto de
referência do alinhamento (1, 2). O segundo conjunto de pontos define o ângulo de
rotação (3, 4).
Após inserir o segundo conjunto de pontos, o AutoCAD pede para que você
redimensione o objeto. O AutoCAD utiliza a distância entre o primeiro e o segundo
pontos de destino (2, 4) como comprimento de referência de acordo com o qual o
objeto é redimensionado. O redimensionamento somente estará disponível quando
você alinhar objetos com dois pares de pontos.
ALINHAR usando três pares de pontos
Quando selecionar três pares de pontos, será possível mover e rotacionar os
objetos selecionados em 3D para que sejam alinhados com outros objetos.
Os objetos selecionados serão movidos do ponto de origem (1) para o ponto
de destino (2).
O objeto selecionado será rotacionado (1 e 3) para que fique alinhado em
relação ao objeto de destino (2 e 4).

ANDRÉ GUALANO
Em seguida, o objeto selecionado será rotacionado novamente (3 e 5) para
que fique alinhado em relação ao objeto de destino (4 e 6).
JOIN
Une os pontos finais dos objetos lineares e curvos para criar um único objeto.
Botão
Ribbon: Home Modify Join
Comando: JOIN + Enter
Atalho: J + Enter
Resumo
Combina uma série de objetos finitos lineares e de curva aberta em suas
extremidades comuns para criar um único objeto 2D ou 3D. O tipo de objeto
resultante depende dos tipos de objetos selecionados, do tipo de objeto selecionado
primeiro e se os objetos são coplanares.
ObservaçãoLinhas de construção, raios e objetos fechados não podem ser unidos.
DRAWORDER
Altera a ordem de desenho de imagens e de outros objetos.
Botão
Ribbon: Home Modify Draworder
Comando: DRAWORDER + Enter
Atalho: DR + Enter
Resumo
Utilize a variável de sistema DRAWORDERCTL para controlar o
comportamento de exibição padrão de objetos sobrepostos. Além disso, o comando
TEXTOPARAFRENTE traz todos os textos e cotas de um desenho para a frente de

ANDRÉ GUALANO

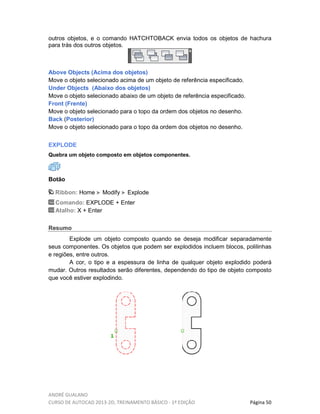

outros objetos, e o comando HATCHTOBACK envia todos os objetos de hachura
para trás dos outros objetos.
Above Objects (Acima dos objetos)
Move o objeto selecionado acima de um objeto de referência especificado.
Under Objects (Abaixo dos objetos)
Move o objeto selecionado abaixo de um objeto de referência especificado.
Front (Frente)
Move o objeto selecionado para o topo da ordem dos objetos no desenho.
Back (Posterior)
Move o objeto selecionado para o topo da ordem dos objetos no desenho.
EXPLODE
Quebra um objeto composto em objetos componentes.
Botão
Ribbon: Home Modify Explode
Comando: EXPLODE + Enter
Atalho: X + Enter
Resumo
Explode um objeto composto quando se deseja modificar separadamente
seus componentes. Os objetos que podem ser explodidos incluem blocos, polilinhas
e regiões, entre outros.
A cor, o tipo e a espessura de linha de qualquer objeto explodido poderá
mudar. Outros resultados serão diferentes, dependendo do tipo de objeto composto
que você estiver explodindo.

ANDRÉ GUALANO

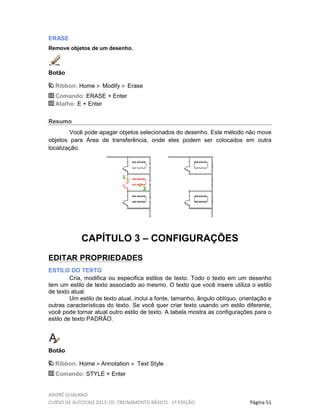

ERASE
Remove objetos de um desenho.
Botão
Ribbon: Home Modify Erase
Comando: ERASE + Enter
Atalho: E + Enter
Resumo
Você pode apagar objetos selecionados do desenho. Este método não move
objetos para Área de transferência, onde eles podem ser colocados em outra
localização.
CAPÍTULO 3 – CONFIGURAÇÕES
EDITAR PROPRIEDADES
ESTILO DO TEXTO
Cria, modifica ou especifica estilos de texto. Todo o texto em um desenho
tem um estilo de texto associado ao mesmo. O texto que você insere utiliza o estilo
de texto atual.
Um estilo de texto atual, inclui a fonte, tamanho, ângulo oblíquo, orientação e
outras características do texto. Se você quer criar texto usando um estilo diferente,
você pode tornar atual outro estilo de texto. A tabela mostra as configurações para o
estilo de texto PADRÃO.
Botão
Ribbon: Home Annotation Text Style
Comando: STYLE + Enter

ANDRÉ GUALANO
• Caixa de diálogo Estilo de texto
Cria, modifica ou especifica estilos de texto.
ESTILO DE COTA
Você pode controlar a aparência das cotas alterando as configurações. Por
conveniência e para ajudar a manter as normas de cotagem, você poderá armazenar
essas configurações em estilos de cota.
Um estilo de cota é uma coleção nomeada de configurações de cotas que
controla a aparência de cotas, como o estilo da ponta da seta, localização do texto e
tolerâncias laterais.
Você cria estilos de cota para especificar rapidamente o formato de cotas, e
para assegurar que as cotas estejam em conformidade com as normas da indústria
ou do projeto.
• Quando você cria uma dimensão, ela usa as configurações do estilo atual de
cota.
• Se você alterar um estilo de cota, todas as cotas em um desenho que usam
o estilo, são automaticamente atualizadas.
• Você pode criar sub-estilos de cotas que, para tipos especificados de cotas,
desviam do estilo atual de cota.
• Se necessário, você pode sobrepor temporariamente o estilo de cota.

ANDRÉ GUALANO

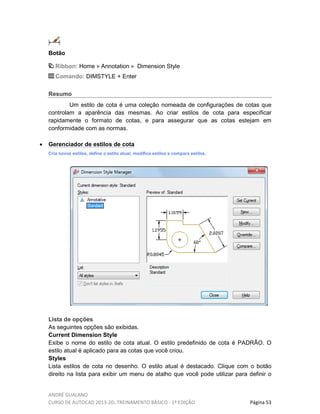

Botão
Ribbon: Home Annotation Dimension Style
Comando: DIMSTYLE + Enter
Resumo
Um estilo de cota é uma coleção nomeada de configurações de cotas que
controlam a aparência das mesmas. Ao criar estilos de cota para especificar
rapidamente o formato de cotas, e para assegurar que as cotas estejam em
conformidade com as normas.
• Gerenciador de estilos de cota
Cria novos estilos, define o estilo atual, modifica estilos e compara estilos.
Lista de opções
As seguintes opções são exibidas.
Current Dimension Style
Exibe o nome do estilo de cota atual. O estilo predefinido de cota é PADRÃO. O
estilo atual é aplicado para as cotas que você criou.
Styles
Lista estilos de cota no desenho. O estilo atual é destacado. Clique com o botão
direito na lista para exibir um menu de atalho que você pode utilizar para definir o

ANDRÉ GUALANO

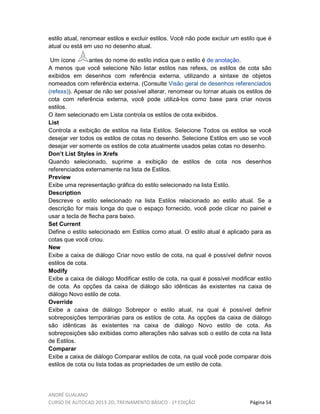

estilo atual, renomear estilos e excluir estilos. Você não pode excluir um estilo que é
atual ou está em uso no desenho atual.
Um ícone antes do nome do estilo indica que o estilo é de anotação.
A menos que você selecione Não listar estilos nas refexs, os estilos de cota são
exibidos em desenhos com referência externa, utilizando a sintaxe de objetos
nomeados com referência externa. (Consulte Visão geral de desenhos referenciados
(refexs)). Apesar de não ser possível alterar, renomear ou tornar atuais os estilos de
cota com referência externa, você pode utilizá-los como base para criar novos
estilos.
O item selecionado em Lista controla os estilos de cota exibidos.
List
Controla a exibição de estilos na lista Estilos. Selecione Todos os estilos se você
desejar ver todos os estilos de cotas no desenho. Selecione Estilos em uso se você
desejar ver somente os estilos de cota atualmente usados pelas cotas no desenho.
Don’t List Styles in Xrefs
Quando selecionado, suprime a exibição de estilos de cota nos desenhos
referenciados externamente na lista de Estilos.
Preview
Exibe uma representação gráfica do estilo selecionado na lista Estilo.
Description
Descreve o estilo selecionado na lista Estilos relacionado ao estilo atual. Se a
descrição for mais longa do que o espaço fornecido, você pode clicar no painel e
usar a tecla de flecha para baixo.
Set Current
Define o estilo selecionado em Estilos como atual. O estilo atual é aplicado para as
cotas que você criou.
New
Exibe a caixa de diálogo Criar novo estilo de cota, na qual é possível definir novos
estilos de cota.
Modify
Exibe a caixa de diálogo Modificar estilo de cota, na qual é possível modificar estilo
de cota. As opções da caixa de diálogo são idênticas às existentes na caixa de
diálogo Novo estilo de cota.
Override
Exibe a caixa de diálogo Sobrepor o estilo atual, na qual é possível definir
sobreposições temporárias para os estilos de cota. As opções da caixa de diálogo
são idênticas às existentes na caixa de diálogo Novo estilo de cota. As
sobreposições são exibidas como alterações não salvas sob o estilo de cota na lista
de Estilos.
Comparar
Exibe a caixa de diálogo Comparar estilos de cota, na qual você pode comparar dois
estilos de cota ou lista todas as propriedades de um estilo de cota.

ANDRÉ GUALANO

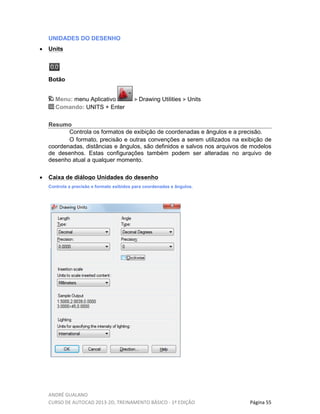

UNIDADES DO DESENHO
• Units
Botão
Menu: menu Aplicativo Drawing Utilities Units
Comando: UNITS + Enter
Resumo
Controla os formatos de exibição de coordenadas e ângulos e a precisão.
O formato, precisão e outras convenções a serem utilizados na exibição de
coordenadas, distâncias e ângulos, são definidos e salvos nos arquivos de modelos
de desenhos. Estas configurações também podem ser alteradas no arquivo de
desenho atual a qualquer momento.
• Caixa de diálogo Unidades do desenho
Controla a precisão e formato exibidos para coordenadas e ângulos.

ANDRÉ GUALANO
Lista de opções
As seguintes opções são exibidas.
Length
Especifica a unidade atual de medida e a precisão para as unidades atuais.
Type
Define o formato atual para as unidades de medida. Os valores incluem
Architectural, Decimal, Engineering, Fractional, e Scientific. Os formatos Engineering
e Architectural produzem exibições em pés e polegadas e assumem que cada
unidade de desenho representa uma polegada. Os outros formatos podem
representar qualquer unidade real.
Precision
Especifica o número de casas decimais ou tamanho fracionário exibido para
medidas lineares.
Angle
Especifica o formato de ângulo atual e a precisão para a exibição do ângulo
atual.
Type
Define o formato do ângulo atual.
Precision
Define a precisão para a exibição do ângulo atual.
As seguintes convenções são utilizadas para as várias medidas de ângulo:
graus decimais aparecem como números decimais, grados aparecem com um sufixo
g em letra minúscula e radianos aparecem com um sufixo r em letra minúscula. O
formato graus/minutos/segundos usa d para graus, ' para minutos, e " para
segundos; por exemplo: 123d45'56.7"
As unidades de topografia mostram ângulos como direções, utilizando N ou
S para indicar norte ou sul, graus/minutos/segundos para indicar a distância do
ângulo a leste e oeste em relação ao norte ou sul e L ou O para leste ou oeste; por
exemplo: N 45d0'0" E
O ângulo é sempre menor que 90 graus, sendo exibido no formato
graus/minutos/segundos. Se ele for precisamente norte, sul, leste ou oeste, apenas
uma única letra representando o ponto da bússola será exibida.
Clockwise
Calcula positivos os ângulos no sentido horário. A direção padrão dos
ângulos positivos é o sentido anti-horário.
Quando for solicitado um ângulo, você poderá apontar na direção desejada
ou inserir um ângulo, independentemente da configuração especificada para
Clockwise.
Insertion Scale
Controla a unidade de medida para blocos e desenhos que são inseridos no
desenho atual. Bloco ou desenho criado com unidades que são diferentes das
unidades especificadas com esta opção, redimensionado quando inserido. A escala

ANDRÉ GUALANO
de inserção é a proporção das unidades usadas no bloco ou desenho de origem e
as unidades usadas no desenho de destino.
Sample Output
Exibe um exemplo das configurações atuais para unidades e ângulos.
Lighting
Controla a unidade de medida para a intensidade de luzes fotométricas no
desenho atual.
Direction
Exibe a caixa de diálogo Direction Control.
TRABALHANDO COM CAMADAS
• Visão geral de camadas (layers)
As camadas são equivalentes às sobreposições utilizadas em rascunhos de
papel. As camadas são a ferramenta organizacional principal usada nos desenhos.
Camadas são usadas para agrupar informações por função e para aplicar o tipo de
linha, cor e outras normas.
Por meio da criação de camadas, é possível associar tipos de objetos
similares atribuindo-os à mesma camada. Por exemplo, é possível colocar linhas de
construção, texto, cotas e blocos de título em camadas separadas. Pode-se então
controlar o seguinte:
• Se os objetos em uma camada serão visíveis ou esmaecidos em qualquer
uma das viewports
• Se, e como, os objetos serão plotados
• Qual cor será atribuída a todos os objetos em uma camada
• Qual tipo de linha e espessura de linha padrões serão atribuídas a todos os
objetos em uma camada
• Se os objetos em uma camada poderão ser modificados
• Se os objetos serão exibidos com diferentes propriedades de camadas em
uma viewport individual de layout
Todo desenho possui uma camada nomeada 0. Ela não pode ser excluída nem
renomeada. Ela tem duas finalidades:
• Garantir que todo o desenho tenha pelo menos uma camada
• Fornecer uma camada especial referente ao controle de cores em blocos
Observação:Recomendamos que sejam criadas várias camadas novas com as
quais organizará o desenho, em vez de criar um desenho completo na camada 0.

ANDRÉ GUALANO

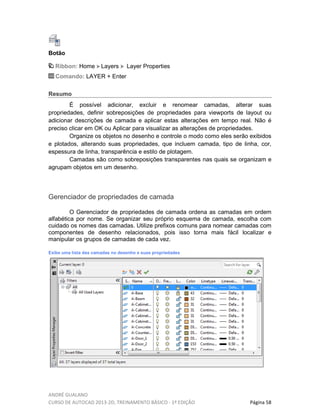

Botão
Ribbon: Home Layers Layer Properties
Comando: LAYER + Enter
Resumo
É possível adicionar, excluir e renomear camadas, alterar suas
propriedades, definir sobreposições de propriedades para viewports de layout ou
adicionar descrições de camada e aplicar estas alterações em tempo real. Não é
preciso clicar em OK ou Aplicar para visualizar as alterações de propriedades.
Organize os objetos no desenho e controle o modo como eles serão exibidos
e plotados, alterando suas propriedades, que incluem camada, tipo de linha, cor,
espessura de linha, transparência e estilo de plotagem.
Camadas são como sobreposições transparentes nas quais se organizam e
agrupam objetos em um desenho.
Gerenciador de propriedades de camada
O Gerenciador de propriedades de camada ordena as camadas em ordem
alfabética por nome. Se organizar seu próprio esquema de camada, escolha com
cuidado os nomes das camadas. Utilize prefixos comuns para nomear camadas com
componentes de desenho relacionados, pois isso torna mais fácil localizar e
manipular os grupos de camadas de cada vez.
Exibe uma lista das camadas no desenho e suas propriedades

ANDRÉ GUALANO
• Criar e nomear camadas
É possível criar e nomear uma camada para cada agrupamento conceitual
(como paredes ou cotas) e, em seguida, atribuir propriedades comuns à cada
camada. Ao organizar objetos em camadas, pode-se controlar a visibilidade e as
propriedades de objetos de um grande número de objetos separadamente para cada
camada, e efetuar rapidamente as mudanças.
Observação: O número de camadas criadas em um desenho e o número de
objetos que podem ser criados em cada camada são virtualmente ilimitados.
PALETA DE PROPRIEDADES
Botão
Ribbon: View tab Palettes panel Properties
Comando: PROPERTIES + Enter
Menu de atalho: Selecione os objetos cujas propriedades você deseja visualizar ou
modificar, clique com o botão direito do mouse na área de desenho e clique em
Properties.
Resumo
A paleta Propriedades é exibida e lista as propriedades dos objetos
selecionados.
Quando mais de um objeto é selecionado, somente as propriedades comuns
a todos os objetos selecionados são exibidas.
Quando nenhum objeto é selecionado, somente as configurações atuais das
propriedades gerais são exibidas.
Há diversas propriedades gerais comuns a todos os objetos. Todas as
outras propriedades de objetos são específicas do tipo de objeto.

ANDRÉ GUALANO
Usar o painel Propriedades na faixa de opções
Na guia Inicial, o painel Propriedades fornece uma maneira conveniente para
verificar ou alterar as configurações para as propriedades, como a cor, espessura e
tipo de linha. O painel Propriedades opera de forma similar a paleta Propriedades.
• Caso nenhum objeto seja selecionado, o painel exibe as propriedades padrão
para objetos criados no futuro.
• Se um ou mais objetos estão selecionados, os controles exibem as propriedades
atuais para os objetos selecionados.
• Se um ou mais objetos estão selecionados e suas propriedades variam, os
controles para estas propriedades estarão em branco.
• Se um ou mais objetos estão selecionados, e uma propriedade é alterada na faixa
de opções, os objetos selecionados serão alterados para o valor especificado.

ANDRÉ GUALANO

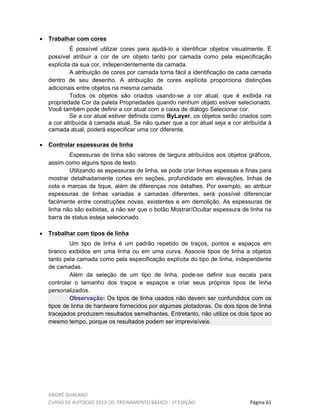

• Trabalhar com cores
É possível utilizar cores para ajudá-lo a identificar objetos visualmente. É
possível atribuir a cor de um objeto tanto por camada como pela especificação
explícita da sua cor, independentemente da camada.
A atribuição de cores por camada torna fácil a identificação de cada camada
dentro de seu desenho. A atribuição de cores explícita proporciona distinções
adicionais entre objetos na mesma camada.
Todos os objetos são criados usando-se a cor atual, que é exibida na
propriedade Cor da paleta Propriedades quando nenhum objeto estiver selecionado.
Você também pode definir a cor atual com a caixa de diálogo Selecionar cor.
Se a cor atual estiver definida como ByLayer, os objetos serão criados com
a cor atribuída à camada atual. Se não quiser que a cor atual seja a cor atribuída à
camada atual, poderá especificar uma cor diferente.
• Controlar espessuras de linha
Espessuras de linha são valores de largura atribuídos aos objetos gráficos,
assim como alguns tipos de texto.
Utilizando as espessuras de linha, se pode criar linhas espessas e finas para
mostrar detalhadamente cortes em seções, profundidade em elevações, linhas de
cota e marcas de tique, além de diferenças nos detalhes. Por exemplo, ao atribuir
espessuras de linhas variadas a camadas diferentes, será possível diferenciar
facilmente entre construções novas, existentes e em demolição. As espessuras de
linha não são exibidas, a não ser que o botão Mostrar/Ocultar espessura de linha na
barra de status esteja selecionado.
• Trabalhar com tipos de linha
Um tipo de linha é um padrão repetido de traços, pontos e espaços em
branco exibidos em uma linha ou em uma curva. Associe tipos de linha a objetos
tanto pela camada como pela especificação explícita do tipo de linha, independente
de camadas.
Além da seleção de um tipo de linha, pode-se definir sua escala para
controlar o tamanho dos traços e espaços e criar seus próprios tipos de linha
personalizados.
Observação: Os tipos de linha usados não devem ser confundidos com os
tipos de linha de hardware fornecidos por algumas plotadoras. Os dois tipos de linha
tracejados produzem resultados semelhantes. Entretanto, não utilize os dois tipos ao
mesmo tempo, porque os resultados podem ser imprevisíveis.

ANDRÉ GUALANO
LAYOUT E PLOTAGEM
LAYOUT E VIEWPORT
• Visão geral de camadas (layers)
Criar layouts de desenho com múltiplas visualizações (espaço do papel).
Espaço do papel é um ambiente de layout de folha onde é possível especificar o
tamanho da folha, adicionar um bloco de título, exibir múltiplas visualizações do
modelo e criar dimensões e observações para o desenho.
Início rápido de layouts
Existem dois ambientes de trabalho distintos, ou “espaços", nos quais é
possível criar objetos em um desenho.
Normalmente, um modelo composto de objetos geométricos é criado em um
espaço tridimensional chamado espaço do modelo. Um layout final de visualizações
e anotações específicas desse modelo é criado em um espaço bidimensional,
chamado espaço do papel.
Estes espaços são acessíveis em uma ou mais guias próximas à parte
inferior da área de desenho: a guia Modelo e uma ou mais guias de layouts
nomeados.
ObservaçãoOs layouts podem ser representados sob a forma de guias que
podem estar ocultas, aparecendo como botões na barra de status, na parte central
inferior da janela do aplicativo.
Ao trabalhar no espaço do modelo, você desenha um modelo de seu
assunto em uma escala de 1:1. Ao trabalhar em um layout nomeado, você cria uma
ou mais viewports de layout, cotas, notas e um bloco de título para representar uma
folha de desenho.
Cada viewport de layout é como a moldura de uma pintura contendo uma
"fotografia" do modelo no espaço. Cada viewport de layout contém uma visualização
que exibe o modelo, a escala e a orientação especificada.

ANDRÉ GUALANO
Compreendendo o processo de layout
Ao usar um layout nomeado para preparar o desenho para saída, deve-se
seguir uma série de etapas de um processo.
Você projeta o assunto do desenho no espaço do modelo e o prepara para
saída em um layout nomeado no espaço do papel. Um desenho sempre tem ao
menos um layout nomeado.
Antes de poder utilizar um layout, ele precisa ser inicializado. Um layout não
contém quaisquer informações de configuração de página antes de ser inicializado.
Uma vez inicializados, os layouts podem ser desenhados e impressos.
Um layout só pode ser adicionado a um conjunto de folhas após ter sido
inicializado e salvo.
Trabalhar no espaço do modelo e no espaço do papel
Há vários benefícios ao alterar entre o espaço do modelo e o espaço do
papel para desempenhar certas tarefas. Usar o espaço do modelo para a criação e
edição do modelo. Usar o espaço do papel para compor a folha do desenho e para
definir visualizações.
Criar e modificar viewports de layout
É possível criar uma única viewport de layout que ajuste todo o layout ou
criar várias viewports de layout no layout. Depois que forem criadas, altere o
tamanho e as propriedades das viewports, além de definir a escala e movê-las, se
necessário.
Com MVIEW, você tem diversas opções para criar uma ou mais viewports
de layout. Também é possível utilizar COPIAR e MATRIZ para criar múltiplas
viewports de layout.

ANDRÉ GUALANO
Criar viewports de layout não-retangular
É possível criar uma nova viewport com limites não-retangulares
convertendo um objeto desenhado no espaço do papel em uma viewport de layout.
É possível utilizar o comando MVIEW para criar viewports não-retangulares.
Com a opção Objeto, é possível selecionar um objeto fechado, como um
círculo ou uma polilinha fechada, criada no espaço do papel, para transformá-lo em
uma viewport de layout. O objeto que define o limite da viewport é associado à
viewport depois que ela for criada.
Com a opção Poligonal, é possível criar uma viewport de layout não-
retangular ao especificar pontos. Os prompts são os mesmos prompts para a criação
de uma polilinha.
Redefinir os limites da viewport de layout
É possível redefinir o limite de uma viewport de layout ao utilizar o comando
VPCLIP. É possível selecionar um objeto existente para ser designado como o novo
limite, ou especificar os pontos do novo limite. O novo limite não recorta o limite
antigo. Ele o redefine.
Uma viewport não-retangular consiste em dois objetos: a própria viewport e
o limite de recorte. É possível efetuar alterações na viewport, no limite de recorte, ou
ambos.
Observação Na paleta Propriedades, a seleção padrão para uma viewport
não retangular é Viewport. Isto porque é mais provável alterar as propriedades da
viewport do que do limite de recorte.
CONFIGURAÇÕES DE IMPRESSÃO
Entender os termos e conceitos relativos a plotagem torna mais fácil sua
primeira plotagem com o programa.
Estou imprimindo ou plotando?
Os termos imprimir e plotar podem ser utilizados de forma indiscriminada
para saída de CAD. Antigamente, as impressoras geravam somente texto, e as
plotadoras geravam gráfica vetorial. À medida que as impressoras foram se tornando
mais potentes e capazes de gerar imagens raster de alta qualidade a partir de dados
vetoriais, a distinção praticamente desapareceu.
Além da saída em papel, para a produção eletrônica de folhas de desenho
múltiplas utiliza-se o termo abrangente publicar. Além disso, a funcionalidade de
geração de modelos físicos em plástico e metal é denominada impressão 3D.
PLOT - Plota um desenho para uma plotadora, uma impressora ou um arquivo
Botão
Menu: menu Aplicativo
Comando: PLOT
Atalho: Ctrl + P

ANDRÉ GUALANO

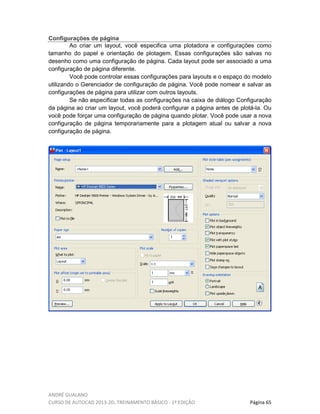

Configurações de página
Ao criar um layout, você especifica uma plotadora e configurações como
tamanho do papel e orientação de plotagem. Essas configurações são salvas no
desenho como uma configuração de página. Cada layout pode ser associado a uma
configuração de página diferente.
Você pode controlar essas configurações para layouts e o espaço do modelo
utilizando o Gerenciador de configuração de página. Você pode nomear e salvar as
configurações de página para utilizar com outros layouts.
Se não especificar todas as configurações na caixa de diálogo Configuração
da página ao criar um layout, você poderá configurar a página antes de plotá-la. Ou
você pode forçar uma configuração de página quando plotar. Você pode usar a nova
configuração de página temporariamente para a plotagem atual ou salvar a nova
configuração de página.

Apostila auto cad basico-2013

Mais conteúdo relacionado

Mais procurados

Semelhante a Apostila auto cad basico-2013

Apostila auto cad basico-2013
