1. Projeto Arquitetônico
Eng. Thiago Rodrigues

2. Básico do
AutoCAD

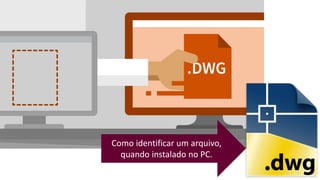

5. Como identificar um arquivo,
quando instalado no PC.

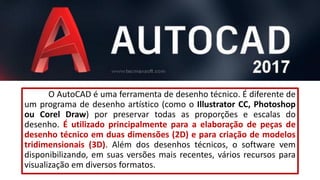

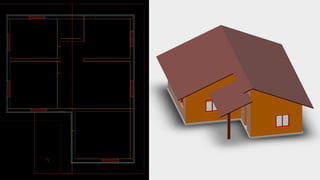

6. O AutoCAD é uma ferramenta de desenho técnico. É diferente de
um programa de desenho artístico (como o Illustrator CC, Photoshop
ou Corel Draw) por preservar todas as proporções e escalas do
desenho. É utilizado principalmente para a elaboração de peças de
desenho técnico em duas dimensões (2D) e para criação de modelos
tridimensionais (3D). Além dos desenhos técnicos, o software vem
disponibilizando, em suas versões mais recentes, vários recursos para
visualização em diversos formatos.

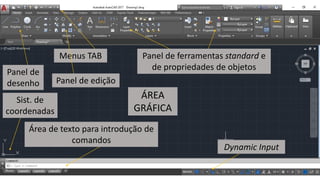

7. ÁREA
GRÁFICA
Panel de
desenho Panel de edição
Panel de ferramentas standard e
de propriedades de objetos
Dynamic Input
Área de texto para introdução de
comandos
Menus TAB
Sist. de
coordenadas

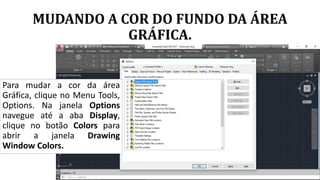

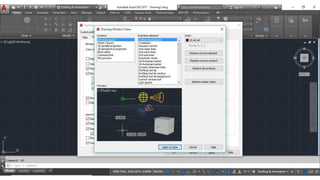

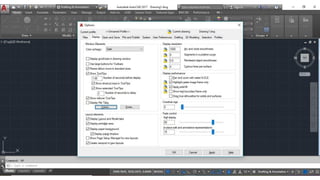

8. MUDANDO A COR DO FUNDO DA ÁREA
GRÁFICA.
Para mudar a cor da área
Gráfica, clique no Menu Tools,
Options. Na janela Options
navegue até a aba Display,
clique no botão Colors para
abrir a janela Drawing
Window Colors.

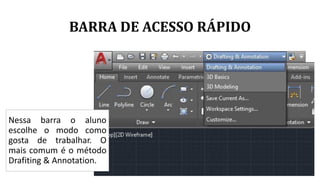

11. BARRA DE ACESSO RÁPIDO
Nessa barra o aluno
escolhe o modo como
gosta de trabalhar. O
mais comum é o método
Drafiting & Annotation.

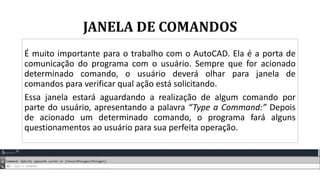

12. JANELA DE COMANDOS
É muito importante para o trabalho com o AutoCAD. Ela é a porta de
comunicação do programa com o usuário. Sempre que for acionado
determinado comando, o usuário deverá olhar para janela de
comandos para verificar qual ação está solicitando.
Essa janela estará aguardando a realização de algum comando por
parte do usuário, apresentando a palavra “Type a Command:” Depois
de acionado um determinado comando, o programa fará alguns
questionamentos ao usuário para sua perfeita operação.

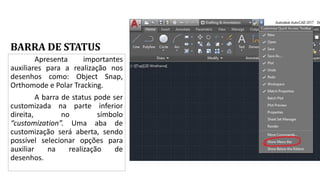

13. BARRA DE STATUS
Apresenta importantes
auxiliares para a realização nos
desenhos como: Object Snap,
Orthomode e Polar Tracking.
A barra de status pode ser
customizada na parte inferior
direita, no símbolo
“customization”. Uma aba de
customização será aberta, sendo
possível selecionar opções para
auxiliar na realização de
desenhos.

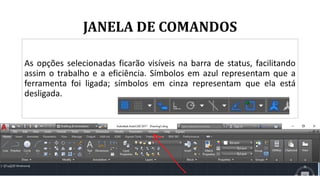

14. JANELA DE COMANDOS
As opções selecionadas ficarão visíveis na barra de status, facilitando
assim o trabalho e a eficiência. Símbolos em azul representam que a
ferramenta foi ligada; símbolos em cinza representam que ela está
desligada.

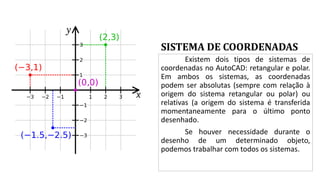

15. SISTEMA DE COORDENADAS
Existem dois tipos de sistemas de
coordenadas no AutoCAD: retangular e polar.
Em ambos os sistemas, as coordenadas
podem ser absolutas (sempre com relação à
origem do sistema retangular ou polar) ou
relativas (a origem do sistema é transferida
momentaneamente para o último ponto
desenhado.
Se houver necessidade durante o
desenho de um determinado objeto,
podemos trabalhar com todos os sistemas.

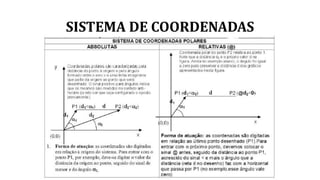

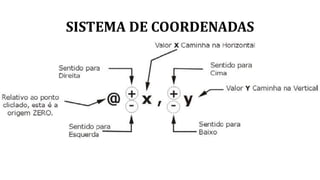

16. SISTEMA DE COORDENADAS

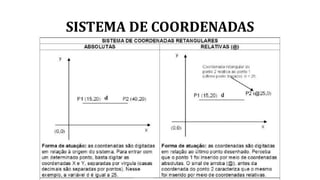

17. SISTEMA DE COORDENADAS

18. SISTEMA DE COORDENADAS

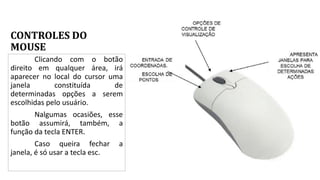

20. CONTROLES DO
MOUSE

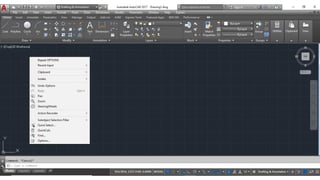

Clicando com o botão
direito em qualquer área, irá
aparecer no local do cursor uma
janela constituída de
determinadas opções a serem
escolhidas pelo usuário.
Nalgumas ocasiões, esse
botão assumirá, também, a
função da tecla ENTER.
Caso queira fechar a
janela, é só usar a tecla esc.

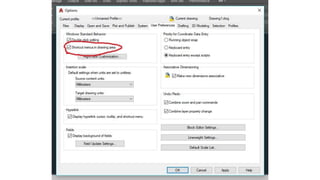

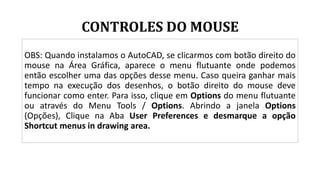

22. CONTROLES DO MOUSE
OBS: Quando instalamos o AutoCAD, se clicarmos com botão direito do
mouse na Área Gráfica, aparece o menu flutuante onde podemos
então escolher uma das opções desse menu. Caso queira ganhar mais
tempo na execução dos desenhos, o botão direito do mouse deve
funcionar como enter. Para isso, clique em Options do menu flutuante
ou através do Menu Tools / Options. Abrindo a janela Options
(Opções), Clique na Aba User Preferences e desmarque a opção
Shortcut menus in drawing area.

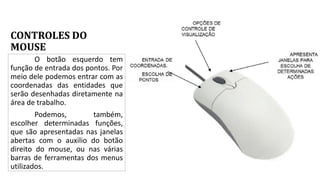

24. CONTROLES DO
MOUSE
O botão esquerdo tem
função de entrada dos pontos. Por
meio dele podemos entrar com as
coordenadas das entidades que
serão desenhadas diretamente na
área de trabalho.
Podemos, também,
escolher determinadas funções,
que são apresentadas nas janelas
abertas com o auxilio do botão
direito do mouse, ou nas várias
barras de ferramentas dos menus
utilizados.

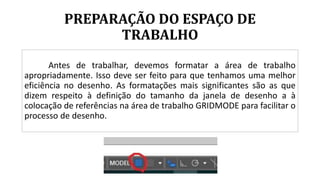

25. PREPARAÇÃO DO ESPAÇO DE
TRABALHO
Antes de trabalhar, devemos formatar a área de trabalho
apropriadamente. Isso deve ser feito para que tenhamos uma melhor
eficiência no desenho. As formatações mais significantes são as que
dizem respeito à definição do tamanho da janela de desenho a à
colocação de referências na área de trabalho GRIDMODE para facilitar o
processo de desenho.

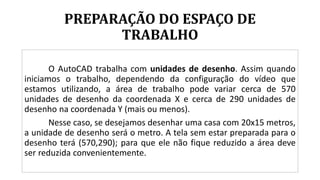

26. PREPARAÇÃO DO ESPAÇO DE
TRABALHO
O AutoCAD trabalha com unidades de desenho. Assim quando
iniciamos o trabalho, dependendo da configuração do vídeo que
estamos utilizando, a área de trabalho pode variar cerca de 570
unidades de desenho da coordenada X e cerca de 290 unidades de
desenho na coordenada Y (mais ou menos).
Nesse caso, se desejamos desenhar uma casa com 20x15 metros,
a unidade de desenho será o metro. A tela sem estar preparada para o
desenho terá (570,290); para que ele não fique reduzido a área deve
ser reduzida convenientemente.

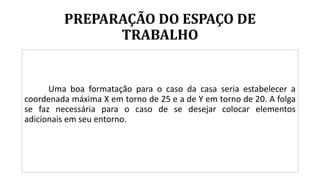

27. PREPARAÇÃO DO ESPAÇO DE
TRABALHO
Uma boa formatação para o caso da casa seria estabelecer a
coordenada máxima X em torno de 25 e a de Y em torno de 20. A folga
se faz necessária para o caso de se desejar colocar elementos
adicionais em seu entorno.

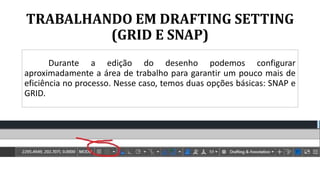

28. TRABALHANDO EM DRAFTING SETTING
(GRID E SNAP)
Durante a edição do desenho podemos configurar
aproximadamente a área de trabalho para garantir um pouco mais de
eficiência no processo. Nesse caso, temos duas opções básicas: SNAP e
GRID.

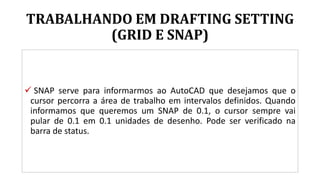

29. TRABALHANDO EM DRAFTING SETTING
(GRID E SNAP)
 SNAP serve para informarmos ao AutoCAD que desejamos que o
cursor percorra a área de trabalho em intervalos definidos. Quando
informamos que queremos um SNAP de 0.1, o cursor sempre vai
pular de 0.1 em 0.1 unidades de desenho. Pode ser verificado na
barra de status.

30. TRABALHANDO EM DRAFTING SETTING
(GRID E SNAP)
 GRID serve para tornarmos visível um conjunto de linhas na área de
trabalho, definidos em intervalos x e y. Assim, se informarmos, por
exemplo, que queremos um GRID de 10 para x e 10 para Y, aparecerá
na tela, dentro dos limites de desenho especificados, o conjunto de
linhas. O GRID é importante para termos uma referência durante a
edição.

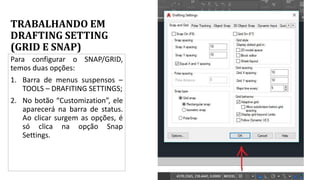

31. TRABALHANDO EM
DRAFTING SETTING
(GRID E SNAP)
Para configurar o SNAP/GRID,
temos duas opções:
1. Barra de menus suspensos –
TOOLS – DRAFITING SETTINGS;
2. No botão “Customization”, ele
aparecerá na barra de status.
Ao clicar surgem as opções, é
só clica na opção Snap
Settings.

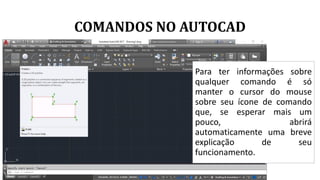

32. COMANDOS NO AUTOCAD
Para ter informações sobre
qualquer comando é só
manter o cursor do mouse
sobre seu ícone de comando
que, se esperar mais um
pouco, abrirá
automaticamente uma breve
explicação de seu
funcionamento.

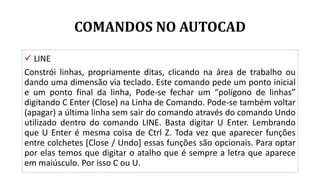

33. COMANDOS NO AUTOCAD
 LINE
Constrói linhas, propriamente ditas, clicando na área de trabalho ou
dando uma dimensão via teclado. Este comando pede um ponto inicial
e um ponto final da linha, Pode-se fechar um “polígono de linhas”
digitando C Enter (Close) na Linha de Comando. Pode-se também voltar
(apagar) a última linha sem sair do comando através do comando Undo
utilizado dentro do comando LINE. Basta digitar U Enter. Lembrando
que U Enter é mesma coisa de Ctrl Z. Toda vez que aparecer funções
entre colchetes [Close / Undo] essas funções são opcionais. Para optar
por elas temos que digitar o atalho que é sempre a letra que aparece
em maiúsculo. Por isso C ou U.

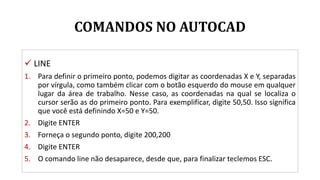

34. COMANDOS NO AUTOCAD
 LINE
1. Para definir o primeiro ponto, podemos digitar as coordenadas X e Y, separadas
por vírgula, como também clicar com o botão esquerdo do mouse em qualquer
lugar da área de trabalho. Nesse caso, as coordenadas na qual se localiza o
cursor serão as do primeiro ponto. Para exemplificar, digite 50,50. Isso significa
que você está definindo X=50 e Y=50.
2. Digite ENTER
3. Forneça o segundo ponto, digite 200,200
4. Digite ENTER
5. O comando line não desaparece, desde que, para finalizar teclemos ESC.

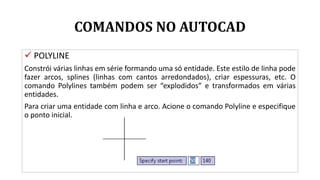

35. COMANDOS NO AUTOCAD
 POLYLINE
Constrói várias linhas em série formando uma só entidade. Este estilo de linha pode
fazer arcos, splines (linhas com cantos arredondados), criar espessuras, etc. O
comando Polylines também podem ser “explodidos” e transformados em várias
entidades.
Para criar uma entidade com linha e arco. Acione o comando Polyline e especifique
o ponto inicial.

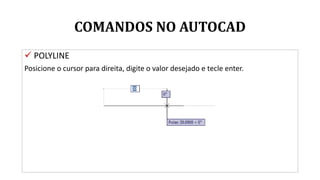

36. COMANDOS NO AUTOCAD
 POLYLINE
Posicione o cursor para direita, digite o valor desejado e tecle enter.

37. COMANDOS NO AUTOCAD
 POLYLINE
Na linha de comandos entre colchetes temos varias alternativas, entre elas [ Arc ],
digite A e tecle enter. Todas as vezes que optar por parâmetros que estão entre
colchetes, tem que usar o atalho para eles. O atalho é a letra que aparece em
maiúsculo.
Olha que a forma mudou de linha para arco. Posicione o cursor para cima, digite o
valor desejado e tecle enter.

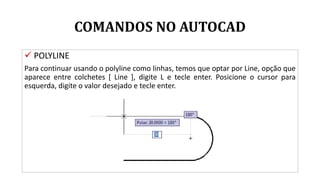

38. COMANDOS NO AUTOCAD
 POLYLINE
Para continuar usando o polyline como linhas, temos que optar por Line, opção que
aparece entre colchetes [ Line ], digite L e tecle enter. Posicione o cursor para
esquerda, digite o valor desejado e tecle enter.

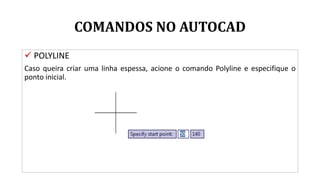

39. COMANDOS NO AUTOCAD
 POLYLINE
Caso queira criar uma linha espessa, acione o comando Polyline e especifique o
ponto inicial.

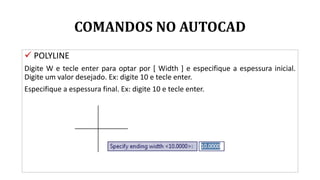

40. COMANDOS NO AUTOCAD
 POLYLINE
Digite W e tecle enter para optar por [ Width ] e especifique a espessura inicial.
Digite um valor desejado. Ex: digite 10 e tecle enter.
Especifique a espessura final. Ex: digite 10 e tecle enter.

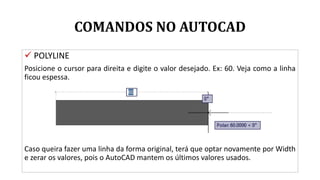

41. COMANDOS NO AUTOCAD
 POLYLINE
Posicione o cursor para direita e digite o valor desejado. Ex: 60. Veja como a linha
ficou espessa.
Caso queira fazer uma linha da forma original, terá que optar novamente por Width
e zerar os valores, pois o AutoCAD mantem os últimos valores usados.

42. COMANDOS NO AUTOCAD
 POLYGON
Este comando cria polígonos regulares (faces iguais) de 3 a 1024 lados. Seus
métodos de criação são polígonos inscritos (arestas tangentes) ou polígonos
circunscritos (face tangente).
Acione o comando Polygon, defina o número de lados e tecle enter. Ex: 6 Enter.

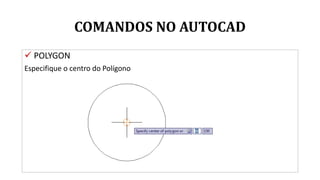

43. COMANDOS NO AUTOCAD
 POLYGON
Especifique o centro do Polígono

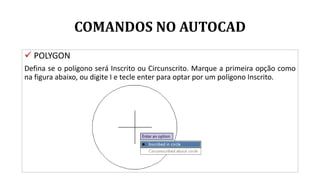

44. COMANDOS NO AUTOCAD
 POLYGON
Defina se o polígono será Inscrito ou Circunscrito. Marque a primeira opção como
na figura abaixo, ou digite I e tecle enter para optar por um polígono Inscrito.

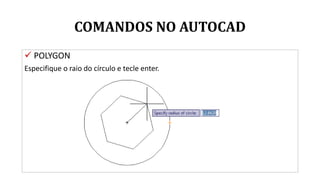

45. COMANDOS NO AUTOCAD
 POLYGON
Especifique o raio do círculo e tecle enter.

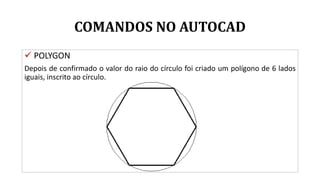

46. COMANDOS NO AUTOCAD
 POLYGON
Depois de confirmado o valor do raio do círculo foi criado um polígono de 6 lados
iguais, inscrito ao círculo.

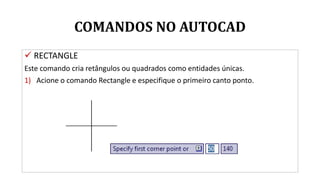

47. COMANDOS NO AUTOCAD
 RECTANGLE
Este comando cria retângulos ou quadrados como entidades únicas.
1) Acione o comando Rectangle e especifique o primeiro canto ponto.

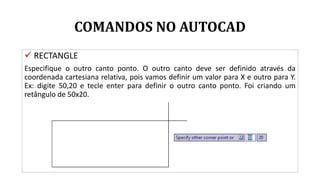

48. COMANDOS NO AUTOCAD
 RECTANGLE
Especifique o outro canto ponto. O outro canto deve ser definido através da
coordenada cartesiana relativa, pois vamos definir um valor para X e outro para Y.
Ex: digite 50,20 e tecle enter para definir o outro canto ponto. Foi criando um
retângulo de 50x20.

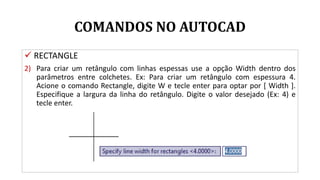

49. COMANDOS NO AUTOCAD
 RECTANGLE

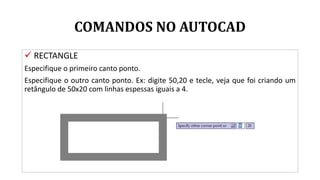

2) Para criar um retângulo com linhas espessas use a opção Width dentro dos
parâmetros entre colchetes. Ex: Para criar um retângulo com espessura 4.
Acione o comando Rectangle, digite W e tecle enter para optar por [ Width ].
Especifique a largura da linha do retângulo. Digite o valor desejado (Ex: 4) e
tecle enter.

50. COMANDOS NO AUTOCAD
 RECTANGLE
Especifique o primeiro canto ponto.
Especifique o outro canto ponto. Ex: digite 50,20 e tecle, veja que foi criando um
retângulo de 50x20 com linhas espessas iguais a 4.

51. COMANDOS NO AUTOCAD
 ARC

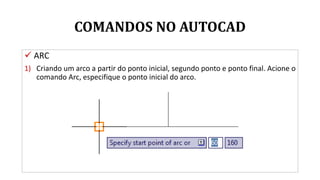

1) Criando um arco a partir do ponto inicial, segundo ponto e ponto final. Acione o
comando Arc, especifique o ponto inicial do arco.

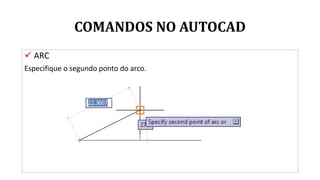

52. COMANDOS NO AUTOCAD
 ARC
Especifique o segundo ponto do arco.

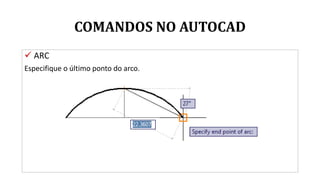

53. COMANDOS NO AUTOCAD
 ARC
Especifique o último ponto do arco.

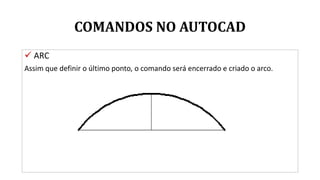

54. COMANDOS NO AUTOCAD
 ARC
Assim que definir o último ponto, o comando será encerrado e criado o arco.

55. COMANDOS NO AUTOCAD
 ARC

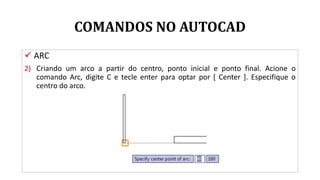

2) Criando um arco a partir do centro, ponto inicial e ponto final. Acione o
comando Arc, digite C e tecle enter para optar por [ Center ]. Especifique o
centro do arco.

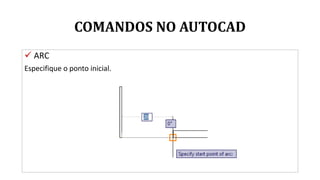

56. COMANDOS NO AUTOCAD
 ARC
Especifique o ponto inicial.

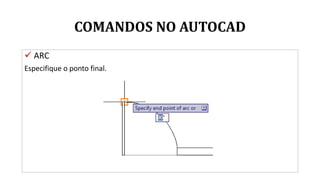

57. COMANDOS NO AUTOCAD
 ARC
Especifique o ponto final.

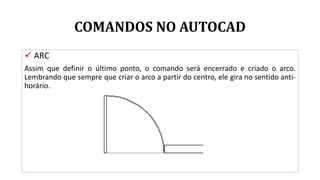

58. COMANDOS NO AUTOCAD
 ARC
Assim que definir o último ponto, o comando será encerrado e criado o arco.
Lembrando que sempre que criar o arco a partir do centro, ele gira no sentido anti-
horário.

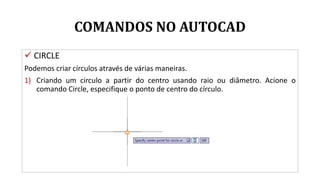

59. COMANDOS NO AUTOCAD
 CIRCLE
Podemos criar círculos através de várias maneiras.
1) Criando um circulo a partir do centro usando raio ou diâmetro. Acione o
comando Circle, especifique o ponto de centro do círculo.

60. COMANDOS NO AUTOCAD
 CIRCLE
Especifique o raio do círculo ou diâmetro. Basta digitar o valor do raio e teclar
enter. Caso opte por diâmetro, digite D, tecle enter para optar por [ Diameter ],
depois digite o valor do diâmetro e tecle enter.

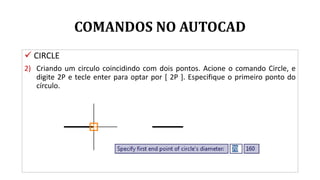

61. COMANDOS NO AUTOCAD
 CIRCLE
2) Criando um circulo coincidindo com dois pontos. Acione o comando Circle, e
digite 2P e tecle enter para optar por [ 2P ]. Especifique o primeiro ponto do
círculo.

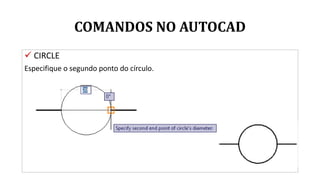

62. COMANDOS NO AUTOCAD
 CIRCLE
Especifique o segundo ponto do círculo.

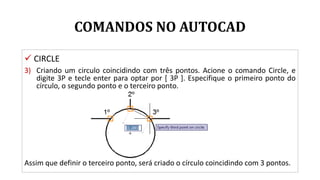

63. COMANDOS NO AUTOCAD
 CIRCLE
3) Criando um circulo coincidindo com três pontos. Acione o comando Circle, e
digite 3P e tecle enter para optar por [ 3P ]. Especifique o primeiro ponto do
círculo, o segundo ponto e o terceiro ponto.
Assim que definir o terceiro ponto, será criado o círculo coincidindo com 3 pontos.

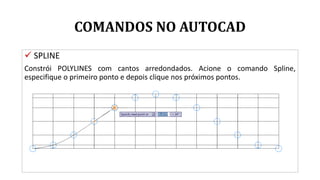

64. COMANDOS NO AUTOCAD
 SPLINE
Constrói POLYLINES com cantos arredondados. Acione o comando Spline,
especifique o primeiro ponto e depois clique nos próximos pontos.

65. COMANDOS NO AUTOCAD
 SPLINE
Ao clicar no último ponto, tecle enter por três vezes para confirmar a Spline.
A Spline também pode ser criada através de coordenadas.

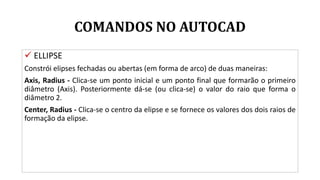

66. COMANDOS NO AUTOCAD
 ELLIPSE
Constrói elipses fechadas ou abertas (em forma de arco) de duas maneiras:
Axis, Radius - Clica-se um ponto inicial e um ponto final que formarão o primeiro
diâmetro (Axis). Posteriormente dá-se (ou clica-se) o valor do raio que forma o
diâmetro 2.
Center, Radius - Clica-se o centro da elipse e se fornece os valores dos dois raios de
formação da elipse.

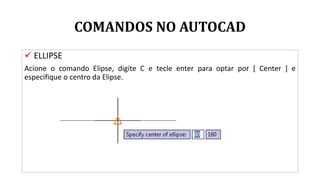

67. COMANDOS NO AUTOCAD
 ELLIPSE
Acione o comando Elipse, digite C e tecle enter para optar por [ Center ] e
especifique o centro da Elipse.

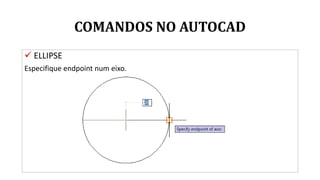

68. COMANDOS NO AUTOCAD
 ELLIPSE
Especifique endpoint num eixo.

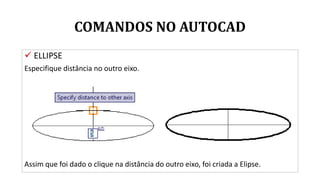

69. COMANDOS NO AUTOCAD
 ELLIPSE
Especifique distância no outro eixo.
Assim que foi dado o clique na distância do outro eixo, foi criada a Elipse.

70. https://www.youtube.com/watch?v=knftxJ6Qg8c&t=114s
Bons estudos!
Eng. Thiago Rodrigues
