O documento fornece informações sobre a Região Metropolitana de São Paulo e o município de São Paulo, destacando dados sobre transporte e deslocamento. Em seguida, apresenta detalhes sobre a Zona Oeste da cidade, incluindo dados demográficos. Por fim, fornece detalhes sobre a área de intervenção na Vila Madalena, com mapas e informações sobre o projeto de extensão do metrô para a região.

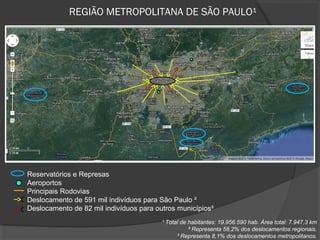

1. REGIÃO METROPOLITANA DE SÃO PAULO¹
Reservatórios e Represas
Aeroportos
Principais Rodovias
Deslocamento de 591 mil indivíduos para São Paulo ²
Deslocamento de 82 mil indivíduos para outros municípios³
¹ Total de habitantes: 19.956.590 hab. Área total: 7.947,3 km
² Representa 58,2% dos deslocamentos regionais.
³ Representa 8,1% dos deslocamentos metropolitanos.

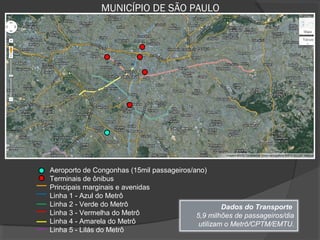

2. MUNICÍPIO DE SÃO PAULO
Aeroporto de Congonhas (15mil passageiros/ano)
Terminais de ônibus
Principais marginais e avenidas
Linha 1 - Azul do Metrô
Linha 2 - Verde do Metrô Dados do Transporte
Linha 3 - Vermelha do Metrô 5,9 milhões de passageiros/dia
Linha 4 - Amarela do Metrô utilizam o Metrô/CPTM/EMTU.
Linha 5 - Lilás do Metrô

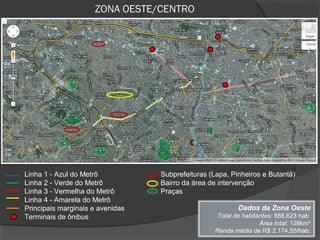

3. ZONA OESTE/CENTRO
Linha 1 - Azul do Metrô Subprefeituras (Lapa, Pinheiros e Butantã)
Linha 2 - Verde do Metrô Bairro da área de intervenção
Linha 3 - Vermelha do Metrô Praças
Linha 4 - Amarela do Metrô
Principais marginais e avenidas Dados da Zona Oeste
Terminais de ônibus Total de habitantes: 888.623 hab
Área total: 128km²
Renda média de R$ 2.174,55/hab;

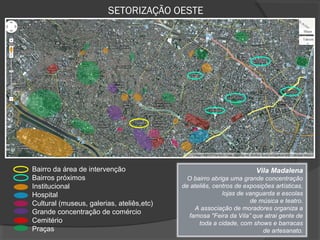

4. SETORIZAÇÃO OESTE
Bairro da área de intervenção Vila Madalena
Bairros próximos O bairro abriga uma grande concentração
Institucional de ateliês, centros de exposições artísticas,
Hospital lojas de vanguarda e escolas
Cultural (museus, galerias, ateliês,etc) de música e teatro.
A associação de moradores organiza a
Grande concentração de comércio
famosa "Feira da Vila” que atrai gente de
Cemitério toda a cidade, com shows e barracas
Praças de artesanato.

5. METRÔ E VIZINHANÇA
M
M Projeto de extensão do metrô¹
Trajeto do projeto de extensão do metrô
Linha de metrô (transporta 600 mil passageiros/dia) ¹ De acordo com o Plano
Ponto de ônibus Integrado de Transportes Urbanos
(PITU) haverá uma extensão de 2,6km da
Trajeto dos ônibus Estação de Metrô Vila Madalena, seriam
Principais vias ao redor da AI construídas três estações subterrâneas
Área de intervenção (AI) – Aurélia, Tonelero e Cerro Corá, seguindo
as Avenidas Heitor Penteado e Cerro Corá.

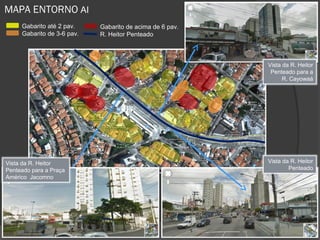

6. MAPA ENTORNO AI
Gabarito até 2 pav. Gabarito de acima de 6 pav.
Gabarito de 3-6 pav. R. Heitor Penteado
Vista da R. Heitor
Penteado para a
R. Cayowaá
Vista da R. Heitor Vista da R. Heitor
Penteado para a Praça Penteado
Américo Jacomno

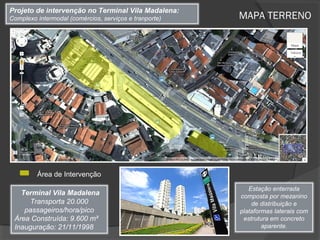

7. Projeto de intervenção no Terminal Vila Madalena:
Complexo intermodal (comércios, serviços e tranporte) MAPA TERRENO
Área de Intervenção
Estação enterrada
Terminal Vila Madalena composta por mezanino
Transporta 20.000 de distribuição e
passageiros/hora/pico plataformas laterais com
Área Construída: 9.600 m² estrutura em concreto
Inauguração: 21/11/1998 aparente.

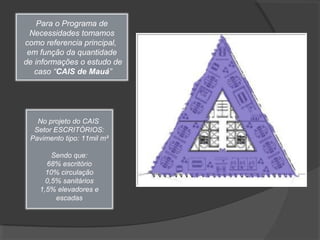

8. Para o Programa de
Necessidades tomamos
como referencia principal,
em função da quantidade
de informações o estudo de
caso “CAIS de Mauá”
No projeto do CAIS
Setor ESCRITÓRIOS:
Pavimento tipo: 11mil m²
Sendo que:
68% escritório
10% circulação
0,5% sanitários
1,5% elevadores e
escadas

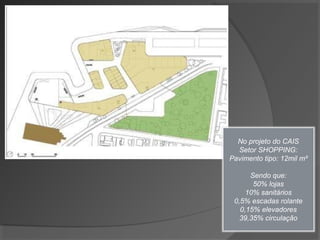

9. No projeto do CAIS
Setor SHOPPING:
Pavimento tipo: 12mil m²
Sendo que:
50% lojas
10% sanitários
0,5% escadas rolante
0,15% elevadores
39,35% circulação

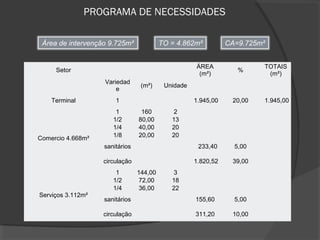

10. PROGRAMA DE NECESSIDADES
Área de intervenção 9.725m² TO = 4.862m² CA=9.725m²
ÁREA TOTAIS
Setor %
(m²) (m²)
Variedad
(m²) Unidade
e
Terminal 1 1.945,00 20,00 1.945,00
1 160 2
1/2 80,00 13
1/4 40,00 20
Comercio 4.668m² 1/8 20,00 20
sanitários 233,40 5,00
circulação 1.820,52 39,00
1 144,00 3
1/2 72,00 18
1/4 36,00 22
Serviços 3.112m²
sanitários 155,60 5,00
circulação 311,20 10,00
