Quantitativo do projeto de interiores
- 2. GIOVANI CAPELI 076698 MARINA LUNA 084507TIFANI KUGA 084174 AP120TEORIA E PROJETO X: INTERIORES PROF. DR. HAROLDO GALLO

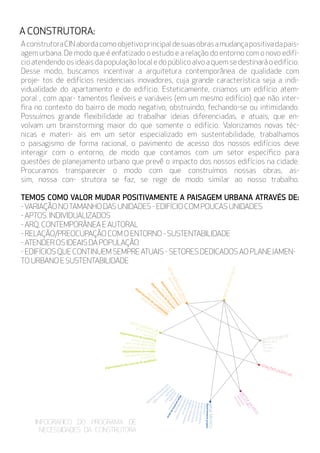

- 3. gerência geral departamentoprojeto secretária acessorjurídico assistente secretária projetoarquiteturaprojetoestruturaprojetoarquitetura projetoinstalações engenheiroearquiteto auxiliartécnico planejamentourbano sustentablidade gerentedeobras secretária planejamento execução orçam entoelicitação suprim entosem anuteção departamentodeobras gerente geral gerente secretária reunião relações públicas sertorjurídico setor comercial setortécnico setoradministrativo setordeserviços gerente comecial gerenteadminstrativo secretária recursoshumanos acessoriadefinanças acessordeim portação acessordecontabilidade departamentopessoal departam entodefinanças departam ento de contabilidade secretária departamento de marketingacessor de eventosacessor de publicidadeassistente de publicidade geração de prospostas orçamento departamento de controle de qualidade departamento de vendas AconstrutoraCINabordacomoobjetivoprincipaldesuasobrasamudançapositivadapais- agem urbana. De modo que é enfatizado o estudo e a relação do entorno com o novo edifí- cio atendendo os ideais da população local e do público alvo a quem se destinará o edifício. Desse modo, buscamos incentivar a arquitetura contemporânea de qualidade com proje- tos de edifícios residenciais inovadores, cuja grande característica seja a indi- vidualidade do apartamento e do edifício. Esteticamente, criamos um edifício atem- poral , com apar- tamentos flexíveis e variáveis (em um mesmo edifício) que não inter- fira no contexto do bairro de modo negativo, obstruindo, fechando-se ou intimidando. Possuímos grande flexibilidade ao trabalhar ideias diferenciadas, e atuais, que en- volvam um brainstorming maior do que somente o edifício. Valorizamos novas téc- nicas e materi- ais em um setor especializado em sustentabilidade, trabalhamos o paisagismo de forma racional, o pavimento de acesso dos nossos edifícios deve interagir com o entorno, de modo que contamos com um setor específico para questões de planejamento urbano que prevê o impacto dos nossos edifícios na cidade. Procuramos transparecer o modo com que construímos nossas obras, as- sim, nossa con- strutora se faz, se rege de modo similar ao nosso trabalho. TEMOS COMO VALOR MUDAR POSITIVAMENTE A PAISAGEM URBANA ATRAVÉS DE: -VARIAÇÃO NOTAMANHO DAS UNIDADES - EDIFÍCIO COM POUCAS UNIDADES - APTOS. INDIVIDUALIZADOS - ARQ. CONTEMPORÂNEA E AUTORAL - RELAÇÃO/PREOCUPAÇÃO COM O ENTORNO - SUSTENTABILIDADE - ATENDER OS IDEAIS DA POPULAÇÃO - EDIFÍCIOS QUE CONTINUEM SEMPRE ATUAIS - SETORES DEDICADOS AO PLANEJAMEN- TO URBANO E SUSTENTABILIDADE A CONSTRUTORA: INFOGRÁFICO DO PROGRAMA DE NECESSIDADES DA CONSTRUTORA

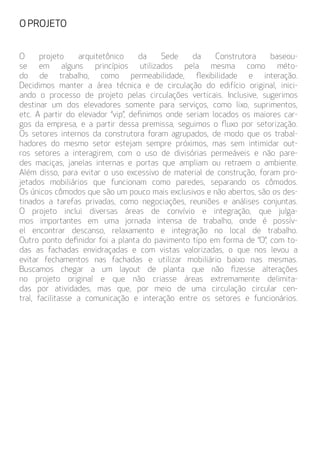

- 4. O projeto arquitetônico da Sede da Construtora baseou- se em alguns princípios utilizados pela mesma como méto- do de trabalho, como permeabilidade, flexibilidade e interação. Decidimos manter a área técnica e de circulação do edifício original, inici- ando o processo de projeto pelas circulações verticais. Inclusive, sugerimos destinar um dos elevadores somente para serviços, como lixo, suprimentos, etc. A partir do elevador “vip”, definimos onde seriam locados os maiores car- gos da empresa, e a partir dessa premissa, seguimos o fluxo por setorização. Os setores internos da construtora foram agrupados, de modo que os trabal- hadores do mesmo setor estejam sempre próximos, mas sem intimidar out- ros setores a interagirem, com o uso de divisórias permeáveis e não pare- des maciças, janelas internas e portas que ampliam ou retraem o ambiente. Além disso, para evitar o uso excessivo de material de construção, foram pro- jetados mobiliários que funcionam como paredes, separando os cômodos. Os únicos cômodos que são um pouco mais exclusivos e não abertos, são os des- tinados a tarefas privadas, como negociações, reuniões e análises conjuntas. O projeto inclui diversas áreas de convívio e integração, que julga- mos importantes em uma jornada intensa de trabalho, onde é possív- el encontrar descanso, relaxamento e integração no local de trabalho. Outro ponto definidor foi a planta do pavimento tipo em forma de “O”, com to- das as fachadas envidraçadas e com vistas valorizadas, o que nos levou a evitar fechamentos nas fachadas e utilizar mobiliário baixo nas mesmas. Buscamos chegar a um layout de planta que não fizesse alterações no projeto original e que não criasse áreas extremamente delimita- das por atividades, mas que, por meio de uma circulação circular cen- tral, facilitasse a comunicação e interação entre os setores e funcionários. O PROJETO

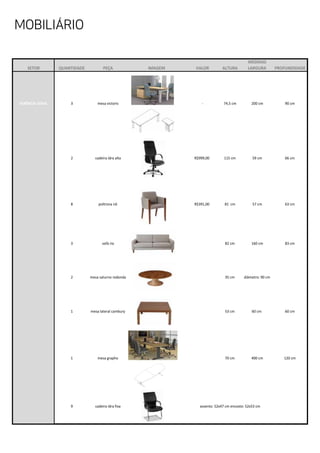

- 5. MEDIDAS SETOR QUANTIDADE PEÇA IMAGEM VALOR ALTURA LARGURA PROFUNDIDADE GERÊNCIA GERAL 3 mesa victoris -‐ 74,5 cm 200 cm 90 cm 2 cadeira idra alta R$999,00 115 cm 59 cm 66 cm 8 poltrona nô R$391,00 81 cm 57 cm 63 cm 3 sofá rio 82 cm 160 cm 83 cm 2 mesa saturno redonda 35 cm diâmetro: 90 cm 1 mesa lateral cambury 53 cm 60 cm 60 cm 1 mesa grapho 70 cm 400 cm 120 cm 9 cadeira idra fixa assento: 52x47 cm encosto: 52x53 cm MOBILIÁRIO

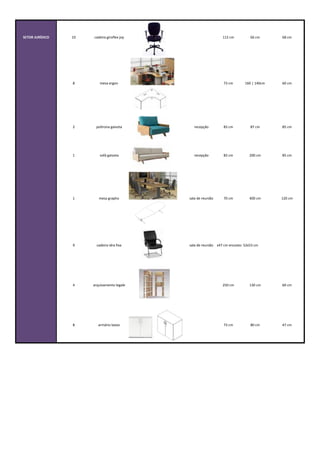

- 6. SETOR JURÍDICO 10 cadeira giroflex joy 112 cm 66 cm 68 cm 8 mesa ergon 73 cm 160 | 140cm 60 cm 2 poltrona gaivota recepção 83 cm 87 cm 85 cm 1 sofá gaivota recepção 83 cm 200 cm 85 cm 1 mesa grapho sala de reunião 70 cm 400 cm 120 cm 9 cadeira idra fixa sala de reuniãoassento: 52x47 cm encosto: 52x53 cm 4 arquivamento legale 250 cm 130 cm 60 cm 8 armário baixo 73 cm 80 cm 47 cm

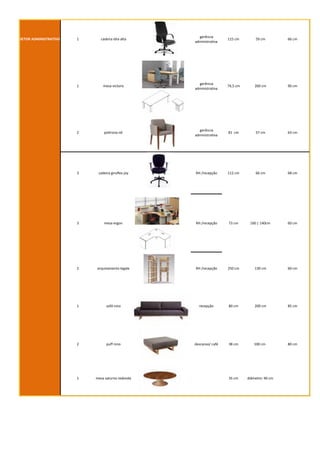

- 7. SETOR ADMINISTRATIVO 1 cadeira idra alta gerência administrativa 115 cm 59 cm 66 cm 1 mesa victoris gerência administrativa 74,5 cm 200 cm 90 cm 2 poltrona nô gerência administrativa 81 cm 57 cm 63 cm 3 cadeira giroflex joy RH /recepção 112 cm 66 cm 68 cm 3 mesa ergon RH /recepção 73 cm 160 | 140cm 60 cm 2 arquivamento legale RH /recepção 250 cm 130 cm 60 cm 1 sofá nino recepção 80 cm 200 cm 85 cm 2 puff nino descanso/ café 38 cm 100 cm 80 cm 1 mesa saturno redonda 35 cm diâmetro: 90 cm

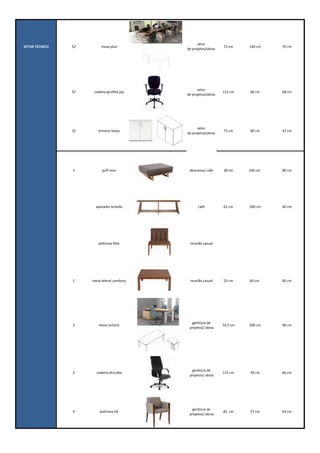

- 8. SETOR TÉCNICO 52 mesa pluri setor de projetos/obras 73 cm 140 cm 70 cm 52 cadeira giroflex joy setor de projetos/obras 112 cm 66 cm 68 cm 32 armário baixo setor de projetos/obras 73 cm 80 cm 47 cm 3 puff nino descanso/ café 38 cm 100 cm 80 cm aparador brasilia café 62 cm 200 cm 40 cm poltrona felix reunião casual 1 mesa lateral cambury reunião casual 53 cm 60 cm 60 cm 2 mesa victoris gerência de projetos/ obras 74,5 cm 200 cm 90 cm 2 cadeira idra alta gerência de projetos/ obras 115 cm 59 cm 66 cm 4 poltrona nô gerência de projetos/ obras 81 cm 57 cm 63 cm

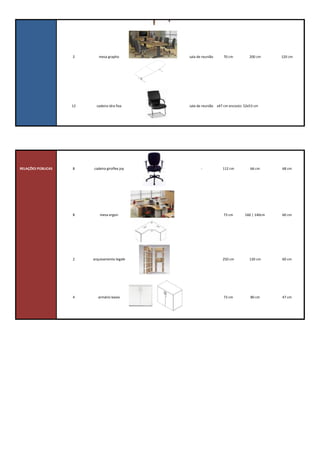

- 9. 4 poltrona nô gerência de projetos/ obras 81 cm 57 cm 63 cm 2 mesa grapho sala de reunião 70 cm 200 cm 120 cm 12 cadeira idra fixa sala de reuniãoassento: 52x47 cm encosto: 52x53 cm RELAÇÕES PÚBLICAS 8 cadeira giroflex joy -‐ 112 cm 66 cm 68 cm 8 mesa ergon 73 cm 160 | 140cm 60 cm 2 arquivamento legale 250 cm 130 cm 60 cm 4 armário baixo 73 cm 80 cm 47 cm

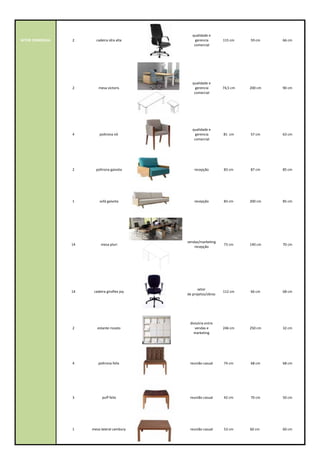

- 10. SETOR COMERCIAL 2 cadeira idra alta qualidade e gerencia comercial 115 cm 59 cm 66 cm 2 mesa victoris qualidade e gerencia comercial 74,5 cm 200 cm 90 cm 4 poltrona nô qualidade e gerencia comercial 81 cm 57 cm 63 cm 2 poltrona gaivota recepção 83 cm 87 cm 85 cm 1 sofá gaivota recepção 83 cm 200 cm 85 cm 14 mesa pluri vendas/marketing recepção 73 cm 140 cm 70 cm 14 cadeira giroflex joy setor de projetos/obras 112 cm 66 cm 68 cm 2 estante rizzato divisória entre vendas e marketing 246 cm 250 cm 32 cm 4 poltrona felix reunião casual 74 cm 68 cm 68 cm 3 puff felix reunião casual 42 cm 70 cm 50 cm 1 mesa lateral cambury reunião casual 53 cm 60 cm 60 cm

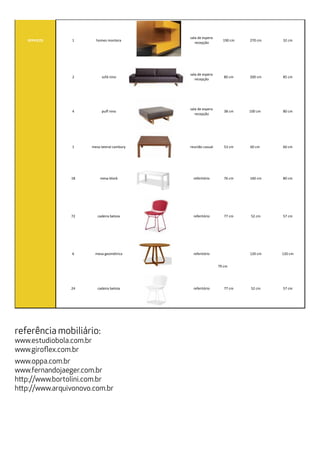

- 11. referência mobiliário: www.estudiobola.com.br www.giroflex.com.br www.oppa.com.br www.fernandojaeger.com.br http://www.bortolini.com.br http://www.arquivonovo.com.br SERVIÇOS 1 homes montera sala de espera recepção 190 cm 270 cm 32 cm 2 sofá nino sala de espera recepção 80 cm 200 cm 85 cm 4 puff nino sala de espera recepção 38 cm 100 cm 80 cm 1 mesa lateral cambury reunião casual 53 cm 60 cm 60 cm 18 mesa block referitório 76 cm 160 cm 80 cm 72 cadeira betoia referitório 77 cm 52 cm 57 cm 6 mesa geométrica referitório 79 cm 120 cm 120 cm 24 cadeira betoia referitório 77 cm 52 cm 57 cm

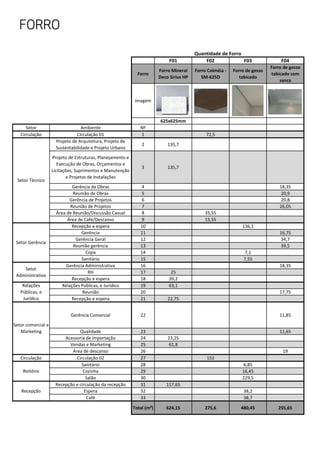

- 12. FORRO F01 F02 F03 F04 Forro Forro Mineral Deco Sirius HP Forro Colméia - SM-625D Forro de gesso tabicado Forro de gesso tabicado com sanca imagem 625x625mm Setor Ambiente Nº Circulação Circulação 01 1 72,5 Projeto de Arquitetura, Projeto de Sustentabilidade e Projeto Urbano 2 135,7 Projeto de Estruturas, Planejamento e Execução de Obras, Orçamentos e Licitações, Suprimentos e Manutenção e Projetos de Instalações 3 135,7 Gerência de Obras 4 18,35 Reunião de Obras 5 20,9 Gerência de Projetos 6 20,8 Reunião de Projetos 7 26,05 Área de Reunião/Discussão Casual 8 35,55 Área de Café/Descanso 9 15,55 Recepção e espera 10 136,1 Gerência 11 16,75 Gerência Geral 12 34,7 Reunião gerência 13 39,5 Copa 14 7,1 Sanitário 15 7,55 Gerência Administrativa 16 18,35 RH 17 25 Recepção e espera 18 39,2 Relações Públicas, e Jurídico 19 63,1 Reunião 20 17,75 Recepção e espera 21 22,75 Gerência Comercial 22 11,85 Qualidade 23 11,65 Acessoria de Importação 24 23,25 Vendas e Marketing 25 61,8 Área de descanso 26 19 Circulação Circulação 02 27 152 Sanitário 28 6,85 Cozinha 29 16,45 Salão 30 229,5 Recepção e circulação da recepção 31 117,65 Espera 32 38,2 Café 33 38,7 Total (m²) 624,15 275,6 480,45 255,65 Reitório Recepção Quantidade de Forro Setor Técnico Setor Gerência Setor Administrativo Relações Públicas, e Jurídico Setor comercial e Marketing

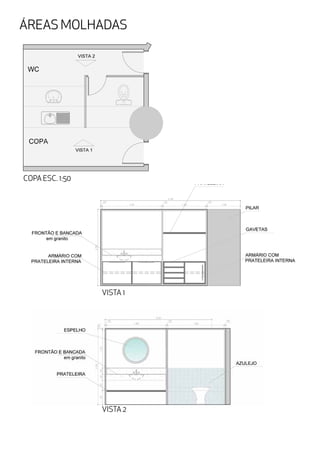

- 15. COPA ESC. 1:50 VISTA 1 VISTA 2 ÁREAS MOLHADAS
- 16. LAVATÓRIOS ESC. 1:50 VISTA 1 ÁREAS MOLHADAS COZINHA ESC. 1:50

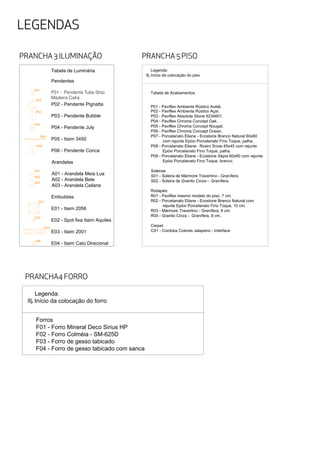

- 17. LEGENDAS PRANCHA 3 ILUMINAÇÃO PRANCHA4 FORRO PRANCHA 5 PISO P02 - Paviflex Ambienta Rústico Açaí. P03 - Paviflex Absolute Stone 9234601. P04 - Paviflex Chroma Concept Oak. P05 - Paviflex Chroma Concept Nougat. P06 - Paviflex Chroma Concept Ocean. P07 - Porcelanato Eliane - Ecostone Branco Natural 60x60 com rejunte Epóxi Porcelanato Fino Toque, palha. P08 - Porcelanato Eliane- Rosini Snow 45x45 com rejunte Epóxi Porcelanato Fino Toque, palha. P09 - Porcelanato Eliane - Ecostone Sépia 60x60 com rejunte Epóxi Porcelanato Fino Toque, branco. Soleiras S01 - Soleira de Mármore Travertino - Granífera. S02 - Soleira de Granito Cinza - Granífera. Rodapés: R01 - Paviflex mesmo modelo do piso, 7 cm. R02 - Porcelanato Eliane - Ecostone Branco Natural com rejunte Epóxi Porcelanato Fino Toque, 10 cm. R03 - Mármore Travertino - Granífera, 9 cm. R04 - Granito Cinza - Granífera, 9 cm. Carpet C01 - Cordoba Colores Jalapeno - Interface Legenda: Início da colocação do piso Tabela de Acabamentos P01 - Paviflex Ambienta Rústico Avelã. P01 P02 P03 P04 A01 E01 E02 E03 P05 P06 A02 A03 E06 Tabela de Luminária Pendentes P02 - Pendente Pignatta P03 - Pendente Bubble P04 - Pendente July P05 - Itaim 3450 P06 - Pendente Conca Arandelas A01 - Arandela Meia Lua A02 - Arandela Bete A03 - Arandela Cailane Embutidas E01 - Itaim 2056 E02 - Spot fixa Itaim Aquiles E03 - Itaim 2001 E04 - Itaim Catú Direcional P01 - Pendente Tube Strip Madeira Calra Forros F01 - Forro Mineral Deco Sirius HP F02 - Forro Colméia - SM-625D F03 - Forro de gesso tabicado F04 - Forro de gesso tabicado com sanca Legenda: Início da colocação do forro

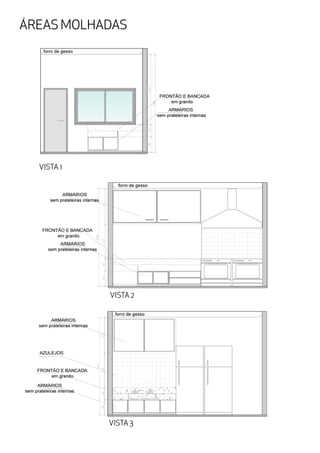

- 20. ÁREAS MOLHADAS VISTA 1 VISTA 2 VISTA 3

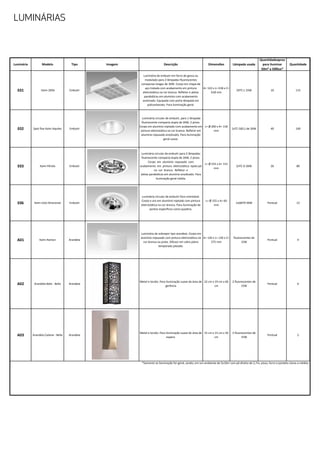

- 23. Luminária Modelo Tipo Imagem Descrição Dimensões Lâmpada usada Quantidadeaprox para iluminar 50m² a 500lux* Quantidade E01 Itaim 2056 Embutir Luminária de embutir em forro de gesso ou modulado para 2 lâmpadas fluorescentes compactas longas de 36W. Corpo em chapa de aço tratada com acabamento em pintura eletrostática na cor branca. Refletor e aletas parabólicas em alumínio com acabamento acetinado. Equipada com porta-lâmpada em policarbonato. Para iluminação geral. A= 122 x L= 618 x C= 618 mm 2XTC-L 55W 10 115 E02 Spot fixa Itaim Aquiles Embutir Luminária circular de embutir, para 1 lâmpada fluorescente compacta dupla de 26W, 2 pinos. Corpo em alumínio injetado com acabamento em pintura eletrostática na cor branca. Refletor em alumínio repuxado anodizado. Para iluminação geral suave. L= Ø 200 x A= 118 mm 1xTC-D(EL) de 26W 40 169 E03 Itaim Pérola Embutir Luminária circular de embutir para 2 lâmpadas fluorescente compacta dupla de 26W, 2 pinos. Corpo em alumínio repuxado com acabamento em pintura eletrostática epóxi-pó na cor branca. Refletor e aletas parabólicas em alumínio anodizado. Para iluminação geral média. L= Ø 233 x A= 115 mm 2xTC-D 26W 26 80 E06 Itaim Catú Direcional Embutir Luminária circular de embutir foco orientável. Corpo e aro em alumínio injetado com pintura eletrostática na cor branca. Para iluminação de pontos específicos como quadros. L= Ø 155 x A= 60 mm 1xQR70 50W Pontual 12 A01 Itaim Hamon Arandela Luminária de sobrepor tipo arandela. Corpo em alumínio repuxado com pintura eletrostática na cor branca ou preta. Difusor em vidro plano temperado jateado. A= 120 x L= 130 x C= 275 mm fluorescentes de 15W Pontual 4 A02 Arandela Bete - Bella Arandela Metal e tecido. Para iluminação suave da área de gerência 22 cm x 19 cm x 60 cm 2 fluorescentes de 15W Pontual 6 A03 Arandela Cailane - Bella Arandela Metal e tecido. Para iluminação suave de área de espera. 15 cm x 15 cm x 50 cm 2 fluorescentes de 15W Pontual 2 *Somente se iluminação for geral, sendo, em um ambiente de 5x10m com pé direito de 2,7m, pisos, forro e paredes claras a médias. LUMINÁRIAS

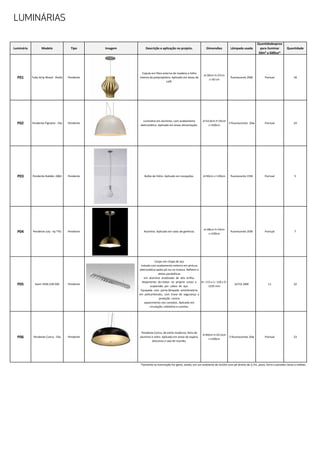

- 25. Luminária Modelo Tipo Imagem Descrição e aplicação no projeto. Dimensões Lâmpada usada Quantidadeaprox para iluminar 50m² a 500lux* Quantidade P01 Tube Strip Wood - Avelis Pendente Cúpula em fibra externa de madeira e folha interna de polipropileno. Aplicado em áreas de café. d=30cm h=37cm c=30 cm fluorescente 20W Pontual 18 P02 Pendente Pignatta - Ella Pendente Luminária em alumínio, com acabamento eletrostático. Aplicado em áreas alimentação. d=52,9cm h=35cm c=100cm 3 fluorescentes 20w Pontual 24 P03 Pendente Bubble -D&D Pendente Bulbo de Vidro. Aplicado em recepções. d=50cm c=120cm fluorescente 15W Pontual 5 P04 Pendente July - by TYG Pendente Alumínio. Aplicado em salas de gerência. d=28cm h=14cm c=100cm fluorescente 20W Pontual 7 P05 Itaim 3450.228.500 Pendente Corpo em chapa de aço tratada com acabamento externo em pintura eletrostática epóxi-pó na cor branca. Refletor e aletas parabólicas em alumínio anodizado de alto brilho. Alojamento do reator no próprio corpo e suspensão por cabos de aço. Equipada com porta-lâmpada antivibratório em policarbonato, com trava de segurança e proteção contra aquecimento nos contatos. Aplicado em circulação, refeitório e cozinha. A= 113 x L= 118 x C= 1235 mm 2xT16 28W 11 32 P06 Pendente Conca - Ella Pendente Pendente Conca, de estilo moderno, feito de alumínio e vidro. Aplicado em áreas de espera, descanso e sala de reunião. d=60cm h=22,5cm c=100cm 3 fluorescentes 20w Pontual 23 *Somente se iluminação for geral, sendo, em um ambiente de 5x10m com pé direito de 2,7m, pisos, forro e paredes claras a médias. LUMINÁRIAS
