Anatomia	da	Cabeça	e	Pescoço
Jônatas	Catunda	de	Freitas
Médico	Residente	 de	Cirurgia	de	Cabeça	e	Pescoço,	R3
Hospital	Universitário	 Walter	Cantídio
Fortaleza	- Março	de	2016 1

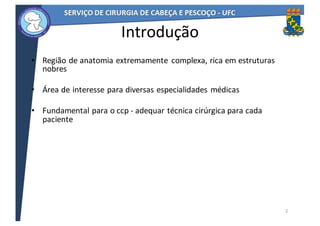

Introdução
• Região	de	anatomia	extremamente	 complexa,	rica	em	estruturas
nobres
• Área	de	interesse	para	diversas	especialidades	médicas
• Fundamental	para	o	ccp	- adequar	técnica	cirúrgica	para	cada
paciente
2

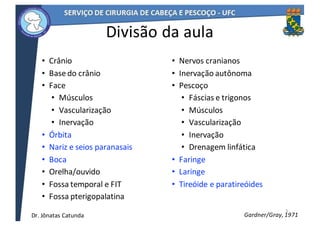

Divisão	da	aula
• Crânio
• Base	do	crânio
• Face
• Músculos
• Vascularização
• Inervação
• Órbita
• Nariz	e	seios	paranasais
• Boca
• Orelha/ouvido
• Fossa	temporal	e	FIT
• Fossa	pterigopalatina
• Nervos	cranianos
• Inervação	autônoma
• Pescoço
• Fáscias	e	trigonos
• Músculos
• Vascularização
• Inervação
• Drenagem	linfática
• Faringe
• Laringe
• Tireóide	e	paratireóides
Gardner/Gray,	1971
3
Dr.	Jônatas	Catunda
Crânio
• Formado	por	22	ossos
• Unidos	pelas	suturas
• Neurocrânio
• Frontal,	etmóide,
esfenóide,	occipital
temporal	e	parietal.
• Viscerocrânio
• Maxila,	nasal,	lacrimal,
zigomático,	palatino,
concha	n.	inf.	e	vômer
Grays,	anatomia	para	estudantes,	2010
4
Dr.	Jônatas	Catunda

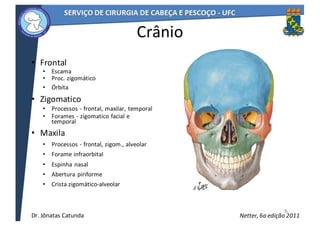

• Frontal
• Escama
• Proc.	zigomático
• Órbita
• Zigomatico
• Processos	- frontal,	maxilar,	temporal
• Forames	- zigomatico	facial	e
temporal
• Maxila
• Processos	- frontal,	zigom.,	alveolar
• Forame	infraorbital
• Espinha	nasal
• Abertura	piriforme
• Crista	zigomático-alveolar
5
Netter,	6a	edição	2011
Crânio
5
Dr.	Jônatas	Catunda

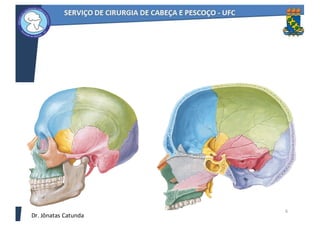

6
Dr.	Jônatas	Catunda

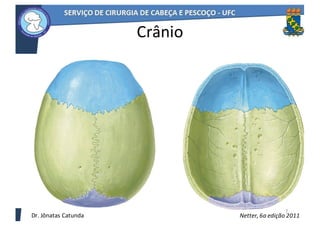

Crânio
Netter,	6a	edição	2011
7
Dr.	Jônatas	Catunda

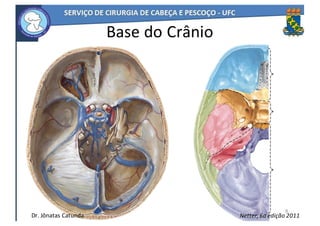

8

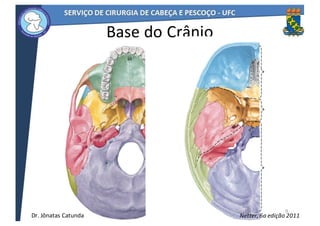

Base	do	Crânio
Netter,	6a	edição	2011Dr.	Jônatas	Catunda
Base	do	Crânio
Netter,	6a	edição	2011
9
Dr.	Jônatas	Catunda

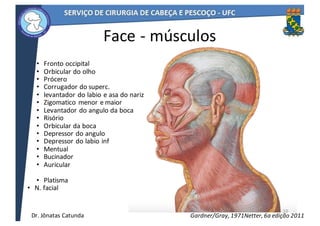

Face	- músculos
• Fronto	occipital
• Orbicular	do	olho
• Prócero
• Corrugador	do	superc.
• levantador	do	labio	e	asa	do	nariz
• Zigomatico	menor	e	maior
• Levantador	do	angulo	da	boca
• Risório
• Orbicular	da	boca
• Depressor	do	angulo
• Depressor	do	labio	inf
• Mentual
• Bucinador
• Auricular
• Platisma
• N.	facial
10
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

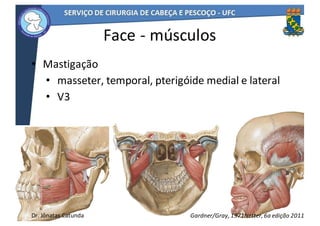

• Mastigação
• masseter,	temporal,	pterigóide	medial	e	lateral
• V3
11
Face	- músculos
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

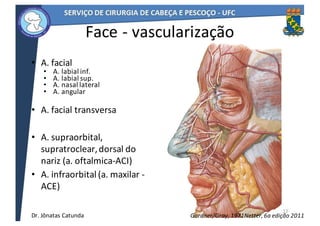

Face	- vascularização
• A.	facial
• A.	labial	inf.
• A.	labial	sup.
• A.	nasal	lateral
• A.	angular
• A.	facial	transversa
• A.	supraorbital,
supratroclear,	dorsal	do
nariz	(a.	oftalmica-ACI)
• A.	infraorbital	(a.	maxilar	-
ACE)
12
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

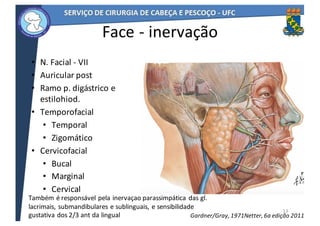

Face	- inervação
• N.	Facial	- VII
• Auricular	post
• Ramo	p.	digástrico	e
estilohiod.
• Temporofacial
• Temporal
• Zigomático
• Cervicofacial
• Bucal
• Marginal
• Cervical
13
Também	é	responsável	pela	inervaçao	parassimpática	das	gl.
lacrimais,	submandibulares	e	sublinguais,	e	sensibilidade
gustativa	dos	2/3	ant	da	lingual Netter,	6a	edição	2011Gardner/Gray,	1971

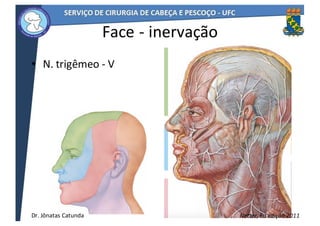

Face	- inervação
• N.	trigêmeo	- V
14
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

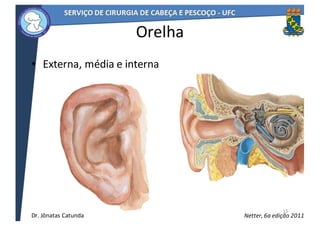

Orelha
• Externa,	média	e	interna
15
Netter,	6a	edição	2011Dr.	Jônatas	Catunda
16

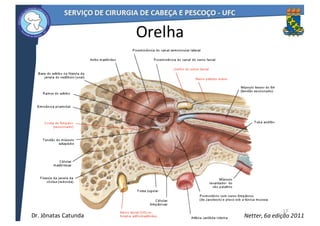

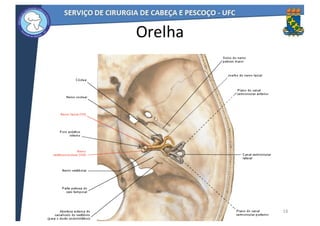

Orelha
17
Netter,	6a	edição	2011
Orelha
Dr.	Jônatas	Catunda
18
Netter,	6a	edição	2011Netter,	6a	edição	2011

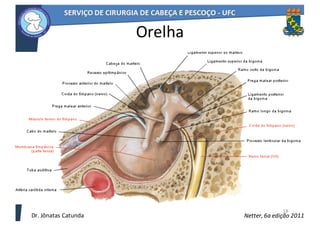

Orelha
Dr.	Jônatas	Catunda

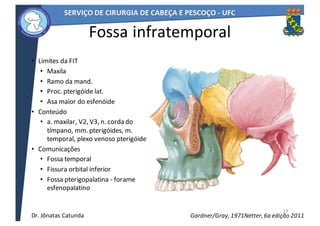

Fossa	infratemporal
• Limites	da	FIT
• Maxila
• Ramo	da	mand.
• Proc.	pterigóide	lat.
• Asa	maior	do	esfenóide
• Conteúdo
• a.	maxilar,	V2,	V3,	n.	corda	do
tímpano,	mm.	pterigóides,	m.
temporal,	plexo	venoso	pterigóide
• Comunicações
• Fossa	temporal
• Fissura	orbital	inferior
• Fossa	pterigopalatina	- forame
esfenopalatino
19
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

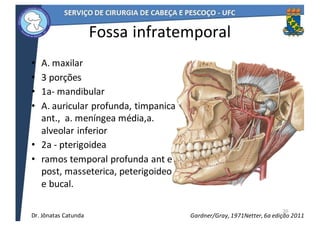

Fossa	infratemporal
• A.	maxilar
• 3	porções
• 1a- mandibular
• A.	auricular	profunda,	timpanica
ant.,		a.	meníngea	média,a.
alveolar	inferior
• 2a	- pterigoidea
• ramos	temporal	profunda	ant	e
post,	masseterica,	peterigoideo
e	bucal.
20
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

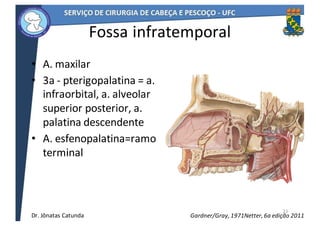

Fossa	infratemporal
• A.	maxilar
• 3a	- pterigopalatina	=	a.
infraorbital,	a.	alveolar
superior	posterior,	a.
palatina	descendente
• A.	esfenopalatina=ramo
terminal
21
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

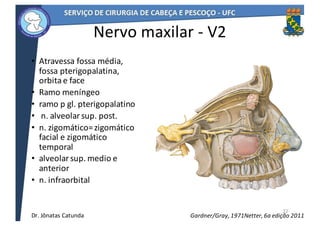

Nervo	maxilar	- V2
• Atravessa	fossa	média,
fossa	pterigopalatina,
orbita	e	face
• Ramo	meníngeo
• ramo	p	gl.	pterigopalatino
• n.	alveolar	sup.	post.
• n.	zigomático=	zigomático
facial	e	zigomático
temporal
• alveolar	sup.	medio	e
anterior
• n.	infraorbital
22
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

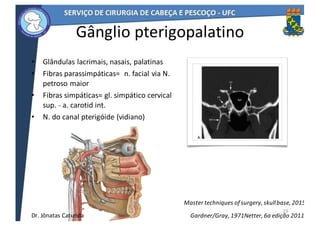

Gânglio	pterigopalatino
• Glândulas	lacrimais,	nasais,	palatinas
• Fibras	parassimpáticas=	 	n.	facial	via	N.
petroso	maior
• Fibras	simpáticas=	gl.	simpático	cervical
sup.	- a.	carotid	int.
• N.	do	canal	pterigóide	(vidiano)
23
Netter,	6a	edição	2011Gardner/Gray,	1971
Master	techniques	of	surgery,	skull	base,	2015
Dr.	Jônatas	Catunda

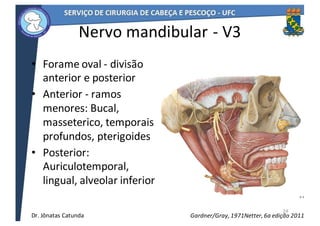

Nervo	mandibular	- V3
• Forame	oval	- divisão
anterior	e	posterior
• Anterior	- ramos
menores:	Bucal,
masseterico,	temporais
profundos,	pterigoides
• Posterior:
Auriculotemporal,
lingual,	alveolar	inferior
24
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

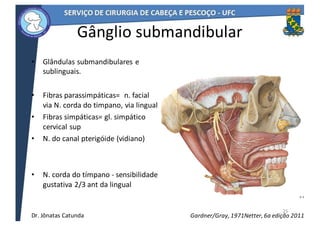

Gânglio	submandibular
• Glândulas	submandibulares	e
sublinguais.
• Fibras	parassimpáticas=	 	n.	facial
via	N.	corda	do	timpano,	via	lingual
• Fibras	simpáticas=	gl.	simpático
cervical	sup
• N.	do	canal	pterigóide	(vidiano)
• N.	corda	do	tímpano	- sensibilidade
gustativa	2/3	ant	da	lingual
25
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

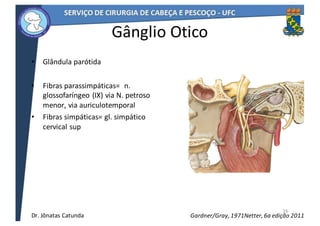

Gânglio	Otico
• Glândula	parótida
• Fibras	parassimpáticas=	 	n.
glossofaríngeo	(IX)	via	N.	petroso
menor,	via	auriculotemporal
• Fibras	simpáticas=	gl.	simpático
cervical	sup
26
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

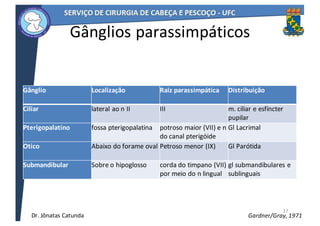

Gânglios	parassimpáticos
27
Gânglio Localização Raiz	parassimpática Distribuição
Ciliar lateral	ao	n	II III m.	ciliar	e	esfíncter
pupilar
Pterigopalatino fossa	pterigopalatina potroso	maior	(VII)	e	n
do	canal	pterigóide
Gl	Lacrimal
Otico Abaixo	do	forame	oval Petroso	menor	(IX) Gl	Parótida
Submandibular Sobre	o	hipoglosso corda	do	timpano	(VII)
por	meio	do	n	lingual
gl	submandibulares	e
sublinguais
Gardner/Gray,	1971Dr.	Jônatas	Catunda

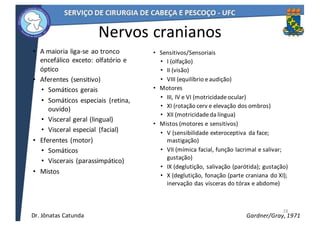

Nervos	cranianos
• A	maioria	liga-se	ao	tronco
encefálico	exceto:	olfatório	e
óptico
• Aferentes	(sensitivo)
• Somáticos	gerais
• Somáticos	especiais	 (retina,
ouvido)
• Visceral	geral	(lingual)
• Visceral	especial	 (facial)
• Eferentes	(motor)
• Somáticos
• Viscerais	(parassimpático)
• Mistos
28
• Sensitivos/Sensoriais
• I	(olfação)
• II	(visão)
• VIII	(equilíbrio	e	audição)
• Motores
• III,	IV	e	VI	(motricidade	ocular)
• XI	(rotação	cerv	e	elevação	dos	ombros)
• XII	(motricidade	da	língua)
• Mistos	(motores	e	sensitivos)
• V	(sensibilidade	exteroceptiva	 da	face;
mastigação)
• VII	(mímica	facial,	função	lacrimal	e	salivar;
gustação)
• IX	(deglutição,	salivação	(parótida);	gustação)
• X	(deglutição,	fonação	(parte	craniana	do	XI);
inervação	das	vísceras	do	tórax	e	abdome)
Gardner/Gray,	1971Dr.	Jônatas	Catunda
• I	- Nervo	olfatório
• Bulbo	olfatório	- Lâmina	crivosa
Aferente	p/	impulsos	olfatórios
• II	- Nervo	óptico
• Quiasma	óptico	- Canal	óptico
Aferente	p/	impulsos	visuais
29
Netter,	6a	edição	2011Gardner/Gray,	1971
Nervos	cranianos
Dr.	Jônatas	Catunda
30
Netter,	6a	edição	2011

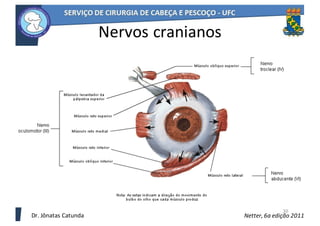

Nervos	cranianos
Dr.	Jônatas	Catunda
31
Gardner/Gray,	1971

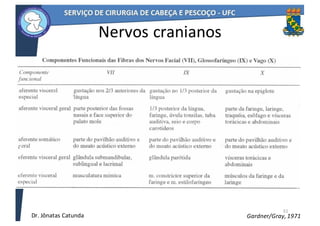

Nervos	cranianos
Dr.	Jônatas	Catunda
32
Netter,	6a	edição	2011

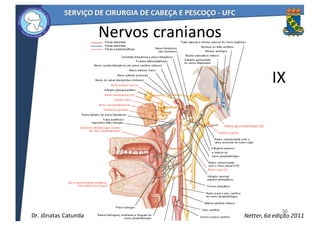

Nervos	cranianos
IX
32
Dr.	Jônatas	Catunda

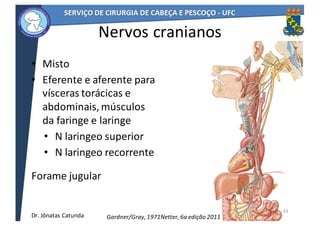

Nervos	cranianos
• Misto
• Eferente	e	aferente	para
vísceras	torácicas	e
abdominais,	músculos
da	faringe	e	laringe
• N	laringeo	superior
• N	laringeo	recorrente
Forame	jugular
33
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda
34

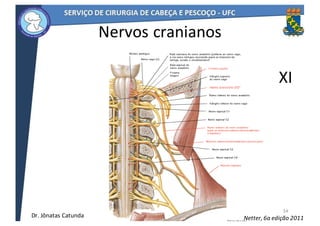

XI
Nervos	cranianos
Netter,	6a	edição	2011Dr.	Jônatas	Catunda
35

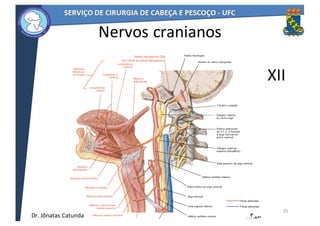

XII
Nervos	cranianos
Dr.	Jônatas	Catunda
ANATOMIA	DO	PESCOÇO
36

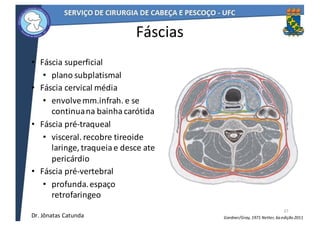

Fáscias
• Fáscia	superficial
• plano	subplatismal
• Fáscia	cervical	média
• envolve	mm.infrah.	e	se
continua	na	bainha	carótida
• Fáscia	pré-traqueal
• visceral.	recobre	tireoide
laringe,	traqueia	e	desce	ate
pericárdio
• Fáscia	pré-vertebral
• profunda.	espaço
retrofaringeo
37
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

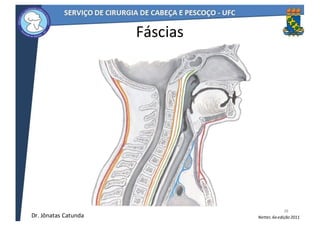

Fáscias
38
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

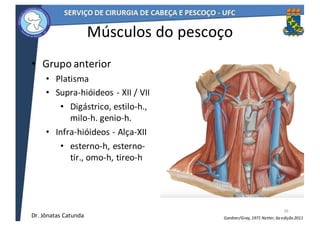

• Grupo	anterior
• Platisma
• Supra-hióideos	- XII	/	VII
• Digástrico,	estilo-h.,
milo-h.	genio-h.
• Infra-hióideos	- Alça-XII
• esterno-h,	esterno-
tir.,	omo-h,	tireo-h
39
Músculos	do	pescoço
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

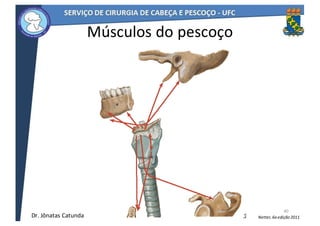

Músculos	do	pescoço
40
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

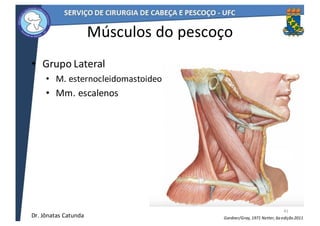

• Grupo	Lateral
• M.	esternocleidomastoideo
• Mm.	escalenos
41
Músculos	do	pescoço
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

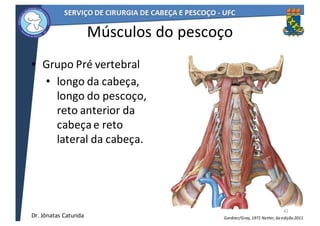

• Grupo	Pré	vertebral
• longo	da	cabeça,
longo	do	pescoço,
reto	anterior	da
cabeça	e	reto
lateral	da	cabeça.
42
Músculos	do	pescoço
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

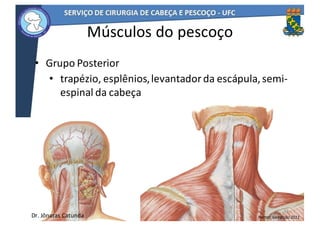

• Grupo	Posterior
• trapézio,	esplênios,	levantador	da	escápula,	semi-
espinal	da	cabeça
43
Músculos	do	pescoço
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

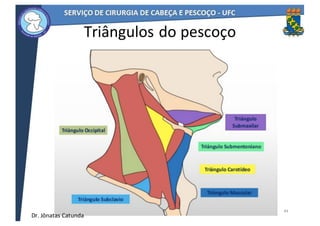

Triângulos	do	pescoço
44
Dr.	Jônatas	Catunda

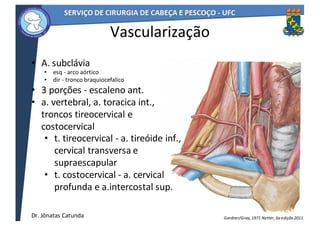

Vascularização
• A.	subclávia
• esq	- arco	aórtico
• dir	- tronco	braquiocefalico
• 3	porções	- escaleno	ant.
• a.	vertebral,	a.	toracica	int.,
troncos	tireocervical	e
costocervical
• t.	tireocervical	- a.	tireóide	inf.,
cervical	transversa	e
supraescapular
• t.	costocervical	- a.	cervical
profunda	e	a.intercostal	sup.
45
Netter,	6a	edição	2011Gardner/Gray,	1971Dr.	Jônatas	Catunda

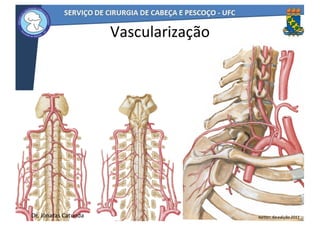

46
Vascularização
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

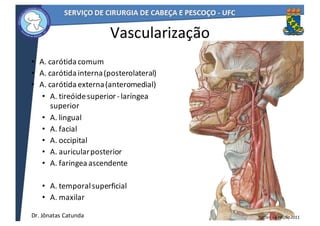

• A.	carótida	comum
• A.	carótida	interna	(posterolateral)
• A.	carótida	externa	(anteromedial)
• A.	tireóide	superior	-laríngea
superior
• A.	lingual
• A.	facial
• A.	occipital
• A.	auricular	posterior
• A.	faringea	ascendente
• A.	temporal	superficial
• A.	maxilar
47
Vascularização
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

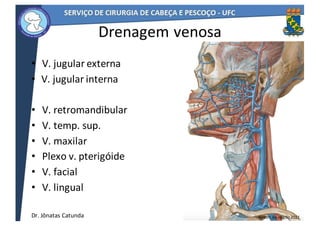

Drenagem	venosa
• V.	jugular	externa
• V.	jugular	interna
• V.	retromandibular
• V.	temp.	sup.
• V.	maxilar
• Plexo	v.	pterigóide
• V.	facial
• V.	lingual
48
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

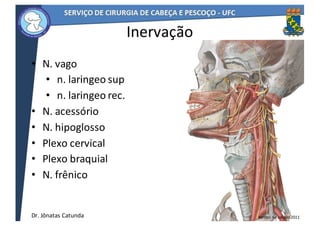

• N.	vago
• n.	laringeo	sup
• n.	laringeo	rec.
• N.	acessório
• N.	hipoglosso
• Plexo	cervical
• Plexo	braquial
• N.	frênico
Inervação
49
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

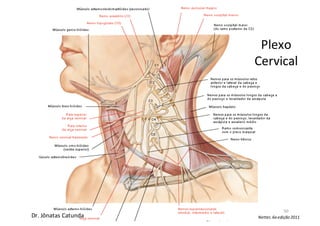

50
Plexo
Cervical
Netter,	6a	edição	2011Dr.	Jônatas	Catunda

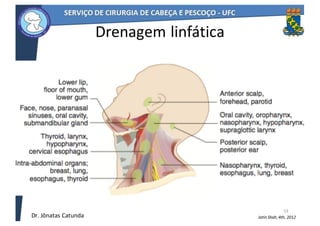

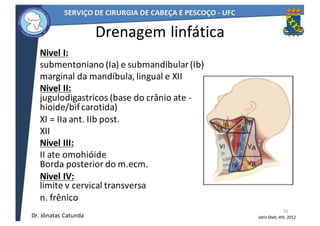

Drenagem	linfática
Nivel	I:
submentoniano	(Ia)	e	submandibular	(Ib)
marginal	da	mandíbula,	lingual	e	XII
Nivel	II:
jugulodigastricos	(base	do	crânio	ate	-
hioide/bif	carotida)
XI	=	IIa	ant.	IIb	post.
XII
Nivel	III:
II	ate	omohióide
Borda	posterior	do	m.ecm.
Nivel	IV:
limite	v	cervical	transversa
n.	frênico
51
Jatin	Shah,	4th,	2012Dr.	Jônatas	Catunda
Nivel	V:
-Triângulo	post	=	m.	ecm,	m.	trapézio	e
clavicula.	XI,	plexo	cervical	e	braquial
Nivel	VI:
-Osso	hióide
-A.	carotida	comum
-Borda	superior	do	esterno
Nível	VII	:
-Carótidas	comuns
-Arco	aórtico
52
Drenagem	linfática
Jatin	Shah,	4th,	2012Dr.	Jônatas	Catunda
53
Jatin	Shah,	4th,	2012
Drenagem	linfática
Dr.	Jônatas	Catunda

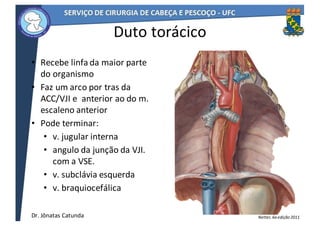

Duto	torácico
• Recebe	linfa	da	maior	parte
do	organismo
• Faz	um	arco	por	tras	da
ACC/VJI	e		anterior	ao	do	m.
escaleno	anterior
• Pode	terminar:
• v.	jugular	interna
• angulo	da	junção	da	VJI.
com	a	VSE.
• v.	subclávia	esquerda
• v.	braquiocefálica
54
Netter,	6a	edição	2011Dr.	Jônatas	Catunda
OBRIGADO!
55
