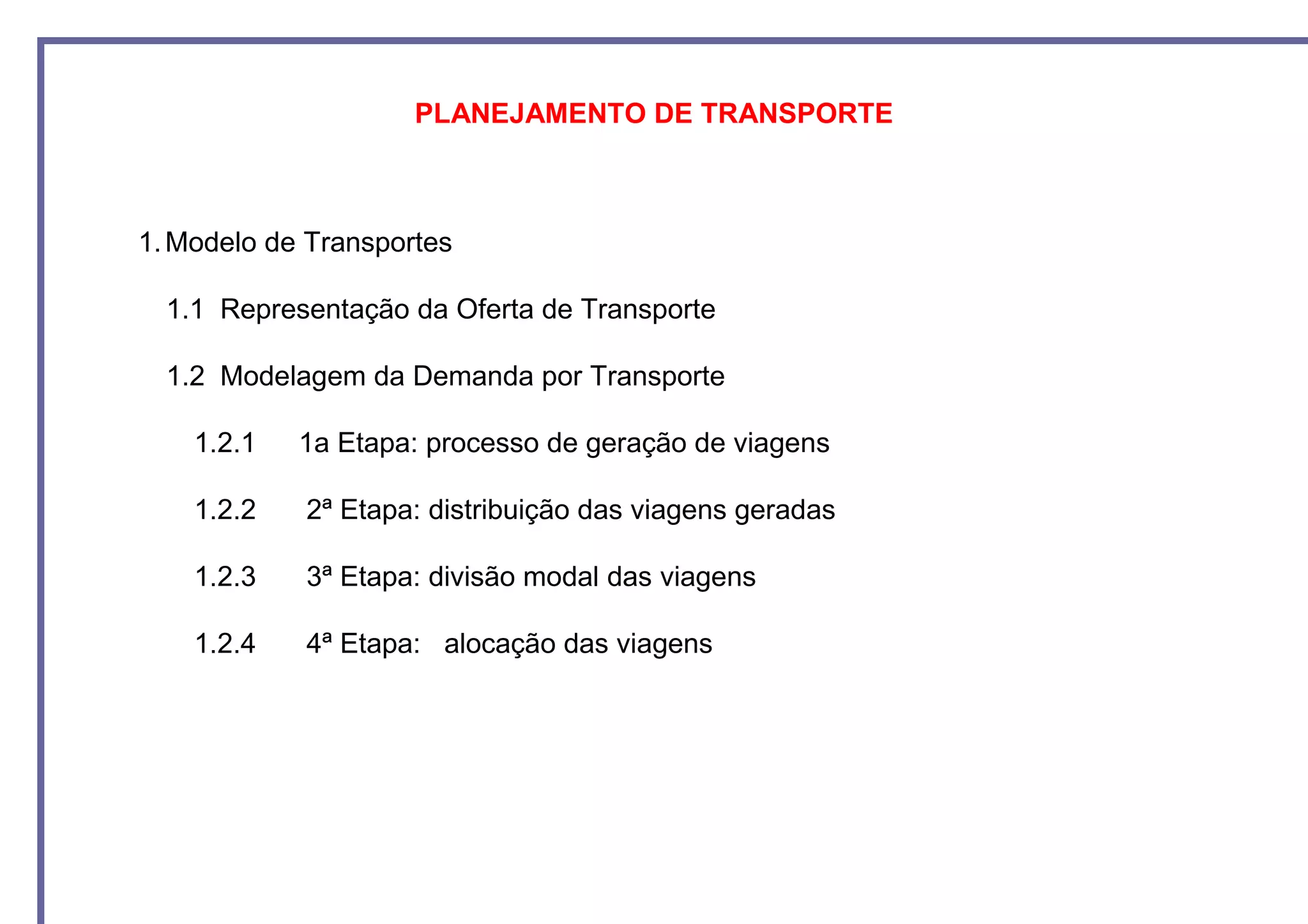

PLANEJAMENTO DE TRANSPORTE



1. Modelo de Transportes

  1.1 Representação da Oferta de Transporte

  1.2 Modelagem da Demanda por Transporte

    1.2.1   1a Etapa: processo de geração de viagens

    1.2.2   2ª Etapa: distribuição das viagens geradas

    1.2.3   3ª Etapa: divisão modal das viagens

    1.2.4   4ª Etapa: alocação das viagens

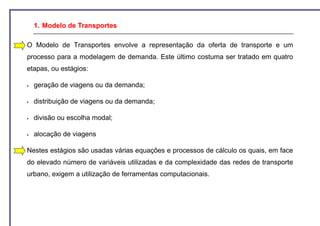

1. Modelo de Transportes

O Modelo de Transportes envolve a representação da oferta de transporte e um
processo para a modelagem de demanda. Este último costuma ser tratado em quatro
etapas, ou estágios:

  geração de viagens ou da demanda;

  distribuição de viagens ou da demanda;

  divisão ou escolha modal;

  alocação de viagens

Nestes estágios são usadas várias equações e processos de cálculo os quais, em face
do elevado número de variáveis utilizadas e da complexidade das redes de transporte
urbano, exigem a utilização de ferramentas computacionais.

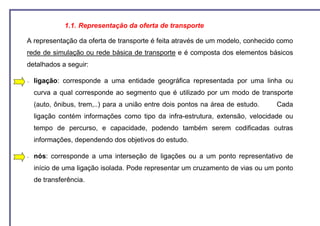

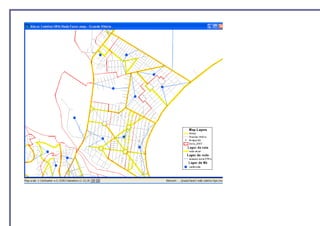

1.1. Representação da oferta de transporte

A representação da oferta de transporte é feita através de um modelo, conhecido como
rede de simulação ou rede básica de transporte e é composta dos elementos básicos
detalhados a seguir:

−   ligação: corresponde a uma entidade geográfica representada por uma linha ou
    curva a qual corresponde ao segmento que é utilizado por um modo de transporte
    (auto, ônibus, trem,..) para a união entre dois pontos na área de estudo.   Cada
    ligação contém informações como tipo da infra-estrutura, extensão, velocidade ou
    tempo de percurso, e capacidade, podendo também serem codificadas outras
    informações, dependendo dos objetivos do estudo.

−   nós: corresponde a uma interseção de ligações ou a um ponto representativo de
    início de uma ligação isolada. Pode representar um cruzamento de vias ou um ponto
    de transferência.

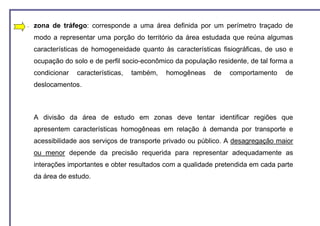

−   zona de tráfego: corresponde a uma área definida por um perímetro traçado de
    modo a representar uma porção do território da área estudada que reúna algumas
    características de homogeneidade quanto às características fisiográficas, de uso e
    ocupação do solo e de perfil socio-econômico da população residente, de tal forma a
    condicionar   características,   também,   homogêneas    de   comportamento     de
    deslocamentos.

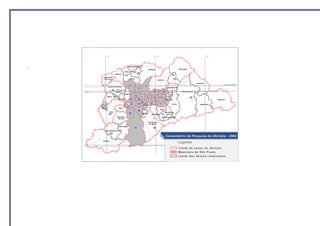

    A divisão da área de estudo em zonas deve tentar identificar regiões que
    apresentem características homogêneas em relação à demanda por transporte e
    acessibilidade aos serviços de transporte privado ou público. A desagregação maior
    ou menor depende da precisão requerida para representar adequadamente as
    interações importantes e obter resultados com a qualidade pretendida em cada parte
    da área de estudo.
Há que se observar, também, que o zoneamento de tráfego está intimamente ligado
às informações de demanda, ou seja, aos fluxos de viagens entre as mesmas.
Nesta situação, é necessário analisar se é possível obter os dados referentes à
demanda no nível de desagregação que se pretende e com que confiabilidade e
precisão eles de apresentarão.



A capacidade de análise e os recursos de computação também deverão ser
considerados como limites práticos ao número de zonas a ser considerado.

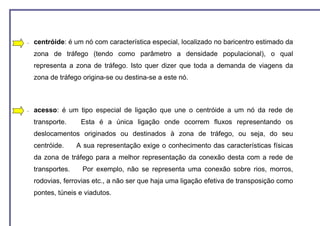

−   centróide: é um nó com característica especial, localizado no baricentro estimado da
    zona de tráfego (tendo como parâmetro a densidade populacional), o qual
    representa a zona de tráfego. Isto quer dizer que toda a demanda de viagens da
    zona de tráfego origina-se ou destina-se a este nó.



−   acesso: é um tipo especial de ligação que une o centróide a um nó da rede de
    transporte.     Esta é a única ligação onde ocorrem fluxos representando os
    deslocamentos originados ou destinados à zona de tráfego, ou seja, do seu
    centróide.     A sua representação exige o conhecimento das características físicas
    da zona de tráfego para a melhor representação da conexão desta com a rede de
    transportes.    Por exemplo, não se representa uma conexão sobre rios, morros,
    rodovias, ferrovias etc., a não ser que haja uma ligação efetiva de transposição como
    pontes, túneis e viadutos.

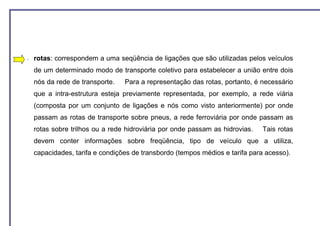

−   rotas: correspondem a uma seqüência de ligações que são utilizadas pelos veículos
    de um determinado modo de transporte coletivo para estabelecer a união entre dois
    nós da rede de transporte.   Para a representação das rotas, portanto, é necessário
    que a intra-estrutura esteja previamente representada, por exemplo, a rede viária
    (composta por um conjunto de ligações e nós como visto anteriormente) por onde
    passam as rotas de transporte sobre pneus, a rede ferroviária por onde passam as
    rotas sobre trilhos ou a rede hidroviária por onde passam as hidrovias.   Tais rotas
    devem conter informações sobre freqüência, tipo de veículo que a utiliza,
    capacidades, tarifa e condições de transbordo (tempos médios e tarifa para acesso).
O nível de detalhamento da rede depende, também, dos objetivos do estudo.        Os
planos de natureza estratégica, como costumam ser os Planos Diretores de
Transporte, normalmente identificam os grandes movimentos da população e,
conseqüentemente, tornam interessante, a representação do sistema viário principal
de uma cidade ou região e os seus principais corredores de transporte público.



Devido às facilidades computacionais que evoluem a cada dia, tem-se aumentado o
nível de detalhes da representação das ligações, porém esta prática, nem sempre se
traduz em mais precisão nos resultados, pois são muitos e diversos os fatores que
influem nos deslocamentos das pessoas, como se verá no decorrer deste curso.

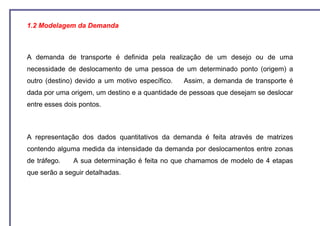

1.2 Modelagem da Demanda



A demanda de transporte é definida pela realização de um desejo ou de uma
necessidade de deslocamento de uma pessoa de um determinado ponto (origem) a
outro (destino) devido a um motivo específico.   Assim, a demanda de transporte é
dada por uma origem, um destino e a quantidade de pessoas que desejam se deslocar
entre esses dois pontos.



A representação dos dados quantitativos da demanda é feita através de matrizes
contendo alguma medida da intensidade da demanda por deslocamentos entre zonas
de tráfego.    A sua determinação é feita no que chamamos de modelo de 4 etapas
que serão a seguir detalhadas.

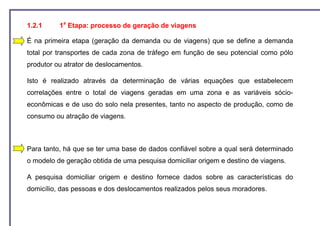

1.2.1     1a Etapa: processo de geração de viagens

É na primeira etapa (geração da demanda ou de viagens) que se define a demanda
total por transportes de cada zona de tráfego em função de seu potencial como pólo
produtor ou atrator de deslocamentos.

Isto é realizado através da determinação de várias equações que estabelecem
correlações entre o total de viagens geradas em uma zona e as variáveis sócio-
econômicas e de uso do solo nela presentes, tanto no aspecto de produção, como de
consumo ou atração de viagens.



Para tanto, há que se ter uma base de dados confiável sobre a qual será determinado
o modelo de geração obtida de uma pesquisa domiciliar origem e destino de viagens.

A pesquisa domiciliar origem e destino fornece dados sobre as características do
domicílio, das pessoas e dos deslocamentos realizados pelos seus moradores.

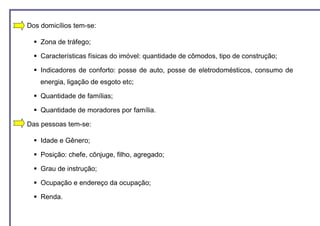

Dos domicílios tem-se:

    Zona de tráfego;

    Características físicas do imóvel: quantidade de cômodos, tipo de construção;

    Indicadores de conforto: posse de auto, posse de eletrodomésticos, consumo de
    energia, ligação de esgoto etc;

    Quantidade de famílias;

    Quantidade de moradores por família.

Das pessoas tem-se:

    Idade e Gênero;

    Posição: chefe, cônjuge, filho, agregado;

    Grau de instrução;

    Ocupação e endereço da ocupação;

    Renda.

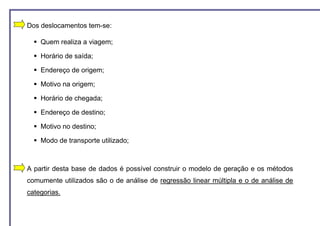

Dos deslocamentos tem-se:

    Quem realiza a viagem;

    Horário de saída;

    Endereço de origem;

    Motivo na origem;

    Horário de chegada;

    Endereço de destino;

    Motivo no destino;

    Modo de transporte utilizado;



A partir desta base de dados é possível construir o modelo de geração e os métodos
comumente utilizados são o de análise de regressão linear múltipla e o de análise de
categorias.

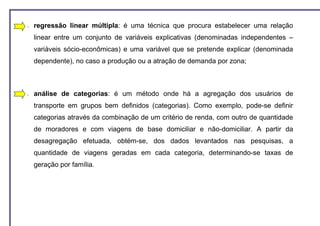

−   regressão linear múltipla: é uma técnica que procura estabelecer uma relação
    linear entre um conjunto de variáveis explicativas (denominadas independentes –
    variáveis sócio-econômicas) e uma variável que se pretende explicar (denominada
    dependente), no caso a produção ou a atração de demanda por zona;



−   análise de categorias: é um método onde há a agregação dos usuários de
    transporte em grupos bem definidos (categorias). Como exemplo, pode-se definir
    categorias através da combinação de um critério de renda, com outro de quantidade
    de moradores e com viagens de base domiciliar e não-domiciliar. A partir da
    desagregação efetuada, obtém-se, dos dados levantados nas pesquisas, a
    quantidade de viagens geradas em cada categoria, determinando-se taxas de
    geração por família.

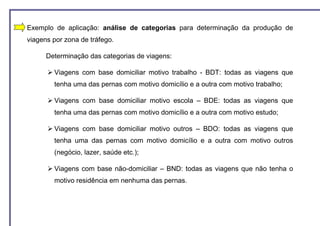

Exemplo de aplicação: análise de categorias para determinação da produção de
viagens por zona de tráfego.

      Determinação das categorias de viagens:

        Viagens com base domiciliar motivo trabalho - BDT: todas as viagens que
        tenha uma das pernas com motivo domicílio e a outra com motivo trabalho;

        Viagens com base domiciliar motivo escola – BDE: todas as viagens que
        tenha uma das pernas com motivo domicílio e a outra com motivo estudo;

        Viagens com base domiciliar motivo outros – BDO: todas as viagens que
        tenha uma das pernas com motivo domicílio e a outra com motivo outros
        (negócio, lazer, saúde etc.);

        Viagens com base não-domiciliar – BND: todas as viagens que não tenha o
        motivo residência em nenhuma das pernas.

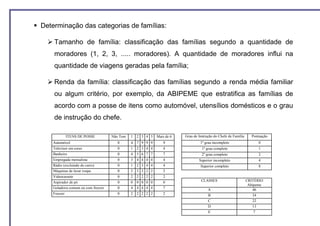

Determinação das categorias de famílias:

    Tamanho de família: classificação das famílias segundo a quantidade de
    moradores (1, 2, 3, ..... moradores). A quantidade de moradores influi na
    quantidade de viagens geradas pela família;

    Renda da família: classificação das famílias segundo a renda média familiar
    ou algum critério, por exemplo, da ABIPEME que estratifica as famílias de
    acordo com a posse de itens como automóvel, utensílios domésticos e o grau
    de instrução do chefe.

          ITENS DE POSSE            Não Tem   1   2 3 4 5         Mais de 6   Grau de Instrução do Chefe de Família     Pontuação
   Automóvel                           0      4   7   9   9   9      9                 1º grau incompleto                  0
   Televisor em cores                  0      1   2   3   4   4      4                  1º grau completo                   1
   Banheiro                            0      4   5   6   7   7      7                  2º grau completo                   2
   Empregada mensalista                0      3   4   4   4   4      4                Superior incompleto                  4
   Rádio (excluindo do carro)          0      1   2   3   4   4      4                 Superior completo                   8
   Máquinas de lavar roupa             0      2   2   2   2   2      2
   Videocassete                        0      2   2   2   2   2      2
   Aspirador de pó                     0      0   0   0   0   0      0                  CLASSES                       CRITÉRIO
                                                                                                                       Abipeme
   Geladeira comum ou com freezer      0      4   4   4   4   4      7                      A                            46
   Freezer                             0      2   2   2   2   2      2                      B                            34
                                                                                            C                            22
                                                                                            D                            13
                                                                                            E                             7

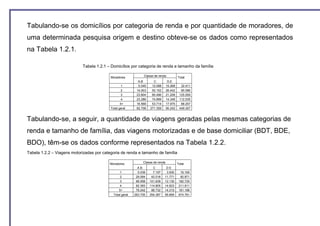

Tabulando-se os domicílios por categoria de renda e por quantidade de moradores, de
uma determinada pesquisa origem e destino obteve-se os dados como representados
na Tabela 1.2.1.

                            Tabela 1.2.1 – Domicílios por categoria de renda e tamanho da família

                                           Moradores             Classe de renda           Total
                                                             A,B       C           D,E
                                                   1         5.045    12.098      15.268     32.411
                                                   2        14.003    50.152      26.442     90.596
                                                   3        23.804    80.496      21.208    125.509
                                                   4        23.286    74.899      14.349    112.535
                                                  5+        16.568    53.714      17.975     88.257
                                           Total geral      82.706   271.359      95.242    449.307


Tabulando-se, a seguir, a quantidade de viagens geradas pelas mesmas categorias de
renda e tamanho de família, das viagens motorizadas e de base domiciliar (BDT, BDE,
BDO), têm-se os dados conforme representados na Tabela 1.2.2.
Tabela 1.2.2 – Viagens motorizadas por categoria de renda e tamanho de família

                                           Moradores            Classe de renda            Total
                                                             AB        C        DE
                                                  1          5.039     7.197    3.930        16.165
                                                  2         29.084    42.016   11.771        82.871
                                                  3         68.958   101.638   12.130       182.725
                                                  4         82.383   114.805   14.623       211.811
                                                 5+         78.242    88.732   14.215       181.188
                                             Total geral   263.705   354.387   56.669       674.761

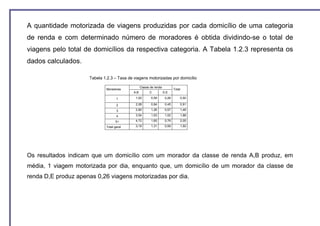

A quantidade motorizada de viagens produzidas por cada domicílio de uma categoria
de renda e com determinado número de moradores é obtida dividindo-se o total de
viagens pelo total de domicílios da respectiva categoria. A Tabela 1.2.3 representa os
dados calculados.

                     Tabela 1.2.3 – Taxa de viagens motorizadas por domicílio

                                                  Classe de renda
                             Moradores                                      Total
                                            A,B         C           D,E

                                    1        1,00        0,59        0,26       0,50

                                    2        2,08        0,84        0,45       0,91

                                    3        2,90        1,26        0,57       1,46

                                    4        3,54        1,53        1,02       1,88

                                   5+        4,72        1,65        0,79       2,05

                             Total geral     3,19        1,31        0,59       1,50




Os resultados indicam que um domicílio com um morador da classe de renda A,B produz, em
média, 1 viagem motorizada por dia, enquanto que, um domicílio de um morador da classe de
renda D,E produz apenas 0,26 viagens motorizadas por dia.

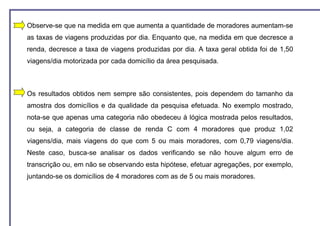

Observe-se que na medida em que aumenta a quantidade de moradores aumentam-se
as taxas de viagens produzidas por dia. Enquanto que, na medida em que decresce a
renda, decresce a taxa de viagens produzidas por dia. A taxa geral obtida foi de 1,50
viagens/dia motorizada por cada domicílio da área pesquisada.



Os resultados obtidos nem sempre são consistentes, pois dependem do tamanho da
amostra dos domicílios e da qualidade da pesquisa efetuada. No exemplo mostrado,
nota-se que apenas uma categoria não obedeceu à lógica mostrada pelos resultados,
ou seja, a categoria de classe de renda C com 4 moradores que produz 1,02
viagens/dia, mais viagens do que com 5 ou mais moradores, com 0,79 viagens/dia.
Neste caso, busca-se analisar os dados verificando se não houve algum erro de
transcrição ou, em não se observando esta hipótese, efetuar agregações, por exemplo,
juntando-se os domicílios de 4 moradores com as de 5 ou mais moradores.

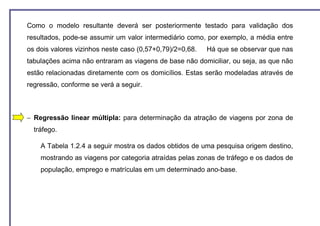

Como o modelo resultante deverá ser posteriormente testado para validação dos
resultados, pode-se assumir um valor intermediário como, por exemplo, a média entre
os dois valores vizinhos neste caso (0,57+0,79)/2=0,68.   Há que se observar que nas
tabulações acima não entraram as viagens de base não domiciliar, ou seja, as que não
estão relacionadas diretamente com os domicílios. Estas serão modeladas através de
regressão, conforme se verá a seguir.



− Regressão linear múltipla: para determinação da atração de viagens por zona de
  tráfego.

    A Tabela 1.2.4 a seguir mostra os dados obtidos de uma pesquisa origem destino,
    mostrando as viagens por categoria atraídas pelas zonas de tráfego e os dados de
    população, emprego e matrículas em um determinado ano-base.

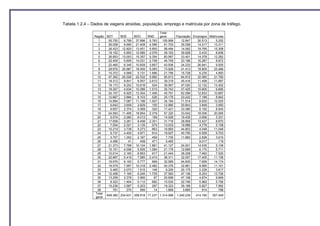

Tabela 1.2.4 – Dados de viagens atraídas, população, emprego e matrícula por zona de tráfego.

                                                      Total
                Região BDT     BDE     BDO     BND    geral     População Empregos Matriculas
                  1     55.750   6.789 37.696 5.763     105.999    12.847   30.513     5.252
                  2     26.008   9.690 21.409 4.596      61.703    35.058   14.517   13.311
                  3     26.423 12.820 13.451 5.800       58.494    14.062   19.795   15.308
                  4     19.102   5.900 12.085 2.076      39.163    39.928    5.433     8.836
                  5     26.853 13.003 15.357 5.354       60.567    33.401   14.378   12.282
                  6     22.405   5.605 14.031 2.708      44.749    33.186   16.287     8.872
                  7     22.465   6.345 10.839 3.857      43.506    24.233   26.841     9.505
                  8     29.876 20.967 18.000 5.083       73.926    41.413   18.805   23.466
                  9     10.372   4.568   5.131 1.686     21.756    15.728    6.235     4.893
                  10    47.362 20.026 22.532 5.992       95.913    64.915   32.065   21.760
                  11    18.312   9.841   8.557 2.610     39.319    45.416   11.499   11.887
                  12    19.173   9.252 10.618     524    39.567    47.020   12.132   13.402
                  13    19.307   4.634 10.286 1.515      35.743    37.425   15.605     6.695
                  14    24.157   6.925 13.304 1.406      45.791    62.599   12.833   10.687
                  15    12.667   3.884   8.103    526    25.179    33.222    7.188     8.842
                  16    14.894   7.087 11.196 1.007      34.184    71.514    8.630   12.025
                  17     6.642   3.609   2.629    100    12.980    20.843    3.849     3.950
                  18     9.657   2.374   5.069    320    17.421    33.380    6.192     8.545
                  19    24.593 11.495 18.854 2.379       57.320    33.542   18.006   20.065
                  20     5.574   2.280   6.013    159    14.026    19.435    2.656     3.331
                  21    17.658   3.261   8.498 2.301     31.718    28.858   13.427     8.670
                  22     7.004   2.321   3.135    574    13.033    19.988    4.776     5.158
                  23    10.219   3.738   5.273    663    19.893    44.803    4.048   11.048
                  24     9.737   4.405   4.871    914    19.927    40.795    6.559     9.703
                  25     3.707   1.352   2.187    459     7.705    11.883    2.828     3.615
                  26     4.496      41     458    471     5.465         -    9.017       119
                  27    21.373   7.768 10.104 1.881      41.127    24.001   14.435     5.108
                  28    10.151   4.006   5.935 1.084     21.176    12.669    6.170     5.711
                  29    10.514   3.160   6.853    917    21.444    38.208    7.462     7.025
                  30    22.897   5.419   7.585 2.410     38.311    32.057   17.405   11.106
                  31    19.976   6.163   5.777    669    32.585    54.830    7.659   14.174
                  32    19.579   7.997 10.318 2.482      40.376    32.961    8.990   11.161
                  33     5.465   2.073   1.515    148     9.200    20.175    2.229     3.817
                  34    12.408   7.195   6.245 1.735     27.583    47.136    8.253   13.726
                  35    13.258   3.378   3.995     67    20.698    47.108    4.874     9.848
                  36     8.323   1.404   5.112    692    15.530    22.746    5.962     5.756
                  37    10.236   3.587   5.203    297    19.323    39.189    5.827     7.992
                  38       791     270     595     14     1.669     3.665      814       798
                 Total
                       649.380 234.631 358.818 71.237 1.314.066 1.240.239  414.190  357.449
                 geral
As regressões múltiplas baseiam-se na determinação dos coeficientes associados às
variáveis dependentes de uma função do tipo:

y i = α 1 × vi + α 2 × v 2 + ... + α n × v n                     (1.2.1)

Onde: yi = variável dependente da categoria i que se quer calcular, por exemplo, BDT

α 1 , α 2 ,.., α n = coeficiente a ser determinado

v1 , v 2 ,...., v n = variáveis explicativas independentes


São testadas regressões múltiplas com variáveis para a seleção daquelas que melhor
explicam cada categoria.

Por exemplo, as viagens BDT (Base Domiciliar Trabalho) são dependentes da
quantidade de empregos e da população. O teste feito com estas duas variáveis
apresentou o seguinte resultado:

 y BDT   = 0,0973*população + 1,283*emprego           > A correlação apresentou um R2 = 0,84

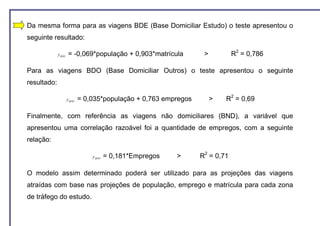

Da mesma forma para as viagens BDE (Base Domiciliar Estudo) o teste apresentou o
seguinte resultado:

             y BDE   = -0,069*população + 0,903*matrícula          >          R2 = 0,786

Para as viagens BDO (Base Domiciliar Outros) o teste apresentou o seguinte
resultado:

                     y BDO   = 0,035*população + 0,763 empregos        >   R2 = 0,69

Finalmente, com referência as viagens não domiciliares (BND), a variável que
apresentou uma correlação razoável foi a quantidade de empregos, com a seguinte
relação:

                                 y BND   = 0,181*Empregos   >     R2 = 0,71

O modelo assim determinado poderá ser utilizado para as projeções das viagens
atraídas com base nas projeções de população, emprego e matrícula para cada zona
de tráfego do estudo.
.

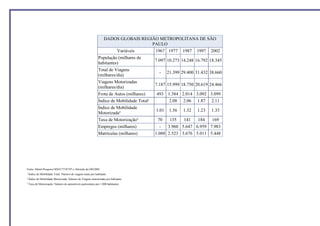

DADOS GLOBAIS REGIÃO METROPOLITANA DE SÃO
                                                                                       PAULO
                                                                       Variáveis        1967 1977 1987 1997 2002
                                                             População (milhares de
                                                                                        7.097 10.273 14.248 16.792 18.345
                                                             habitantes)
                                                             Total de Viagens
                                                                                          - 21.399 29.400 31.432 38.660
                                                             (milhares/dia)
                                                             Viagens Motorizadas
                                                                                        7.187 15.999 18.750 20.619 24.466
                                                             (milhares/dia)
                                                             Frota de Autos (milhares)   493 1.384 2.014 3.092 3.099
                                                             Índice de Mobilidade Total¹          2.08   2.06   1.87   2.11
                                                             Índice de Mobilidade
                                                                                           1.01   1.56   1.32   1.23   1.33
                                                             Motorizada²
                                                             Taxa de Motorização³           70    135    141    184    169
                                                             Empregos (milhares)             -   3.960 5.647 6.959 7.983
                                                             Matrículas (milhares)         1.088 2.523 3.676 5.011 5.448




Fonte: Metrô-Pesquisa OD/67/77/87/97 e Aferição da OD/2002
¹ Índice de Mobilidade Total: Número de viagens totais por habitante
² Índice de Mobilidade Motorizada: Número de Viagens motorizadas por habitante
³ Taxa de Motorização: Número de automóveis particulares por 1.000 habitantes

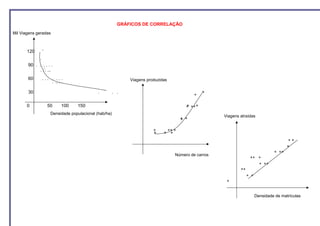

GRÁFICOS DE CORRELAÇÃO
Mil Viagens geradas



       120        ‘
              .
       90 . . . . . .
              . .‘. ...

       60         ... . ...                                    Viagens produzidas
                          . .. . .

       30                                      .         . .                                         +
                                                                                                 +

       0              50        100   150                                                    + +++
                                                                                             +
                       Densidade populacional (hab/ha)
                                                                                                          Viagens atraídas
                                                                                           + +
                                                                                           +

                                                                          +         ++ +
                                                                          +    + +
                                                                                                                                             ++
                                                                                                                                             +
                                                                                                                                      + ++
                                                                                       Número de carros
                                                                                                                        ++ +
                                                                                                                           + ++
                                                                                                                  ++
                                                                                                                       + +
                                                                                                           +


                                                                                                                             Densidade de matrículas

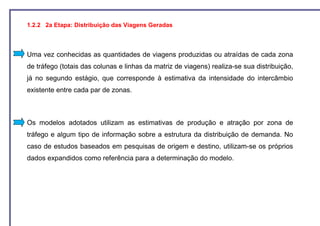

1.2.2 2a Etapa: Distribuição das Viagens Geradas



Uma vez conhecidas as quantidades de viagens produzidas ou atraídas de cada zona
de tráfego (totais das colunas e linhas da matriz de viagens) realiza-se sua distribuição,
já no segundo estágio, que corresponde à estimativa da intensidade do intercâmbio
existente entre cada par de zonas.



Os modelos adotados utilizam as estimativas de produção e atração por zona de
tráfego e algum tipo de informação sobre a estrutura da distribuição de demanda. No
caso de estudos baseados em pesquisas de origem e destino, utilizam-se os próprios
dados expandidos como referência para a determinação do modelo.

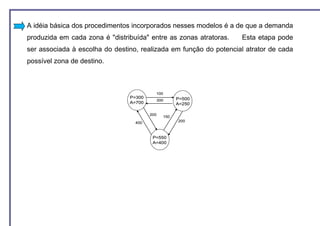

A idéia básica dos procedimentos incorporados nesses modelos é a de que a demanda
produzida em cada zona é "distribuída" entre as zonas atratoras.   Esta etapa pode
ser associada à escolha do destino, realizada em função do potencial atrator de cada
possível zona de destino.



                                          100
                                P=300                 P=500
                                              300
                                A=700                 A=250

                                        200
                                                150
                                  400                 200



                                         P=550
                                         A=400

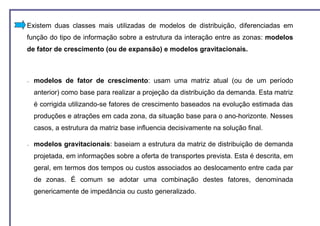

Existem duas classes mais utilizadas de modelos de distribuição, diferenciadas em
função do tipo de informação sobre a estrutura da interação entre as zonas: modelos
de fator de crescimento (ou de expansão) e modelos gravitacionais.



−   modelos de fator de crescimento: usam uma matriz atual (ou de um período
    anterior) como base para realizar a projeção da distribuição da demanda. Esta matriz
    é corrigida utilizando-se fatores de crescimento baseados na evolução estimada das
    produções e atrações em cada zona, da situação base para o ano-horizonte. Nesses
    casos, a estrutura da matriz base influencia decisivamente na solução final.

−   modelos gravitacionais: baseiam a estrutura da matriz de distribuição de demanda
    projetada, em informações sobre a oferta de transportes prevista. Esta é descrita, em
    geral, em termos dos tempos ou custos associados ao deslocamento entre cada par
    de zonas. É comum se adotar uma combinação destes fatores, denominada
    genericamente de impedância ou custo generalizado.

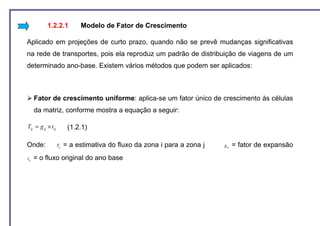

1.2.2.1             Modelo de Fator de Crescimento

Aplicado em projeções de curto prazo, quando não se prevê mudanças significativas
na rede de transportes, pois ela reproduz um padrão de distribuição de viagens de um
determinado ano-base. Existem vários métodos que podem ser aplicados:



       Fator de crescimento uniforme: aplica-se um fator único de crescimento às células
       da matriz, conforme mostra a equação a seguir:

Tij = g ij × t ij          (1.2.1)

Onde:               Tij   = a estimativa do fluxo da zona i para a zona j   g ij   = fator de expansão
t ij   = o fluxo original do ano base

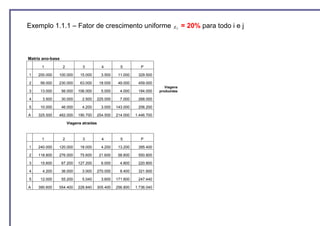

Exemplo 1.1.1 – Fator de crescimento uniforme                                   g ij   = 20% para todo i e j



Matriz ano-base
      1           2           3            4         5          P

1   200.000   100.000        15.000        3.500    11.000    329.500

2    99.000   230.000        63.000       18.000    49.000    459.000
                                                                            Viagens
3    13.000       56.000    106.000        5.000     4.000    184.000    produzidas

4     3.500       30.000      2.500      225.000     7.000    268.000

5    10.000       46.000      4.200        3.000   143.000    206.200

A   325.500   462.000       190.700      254.500   214.000   1.446.700

                      Viagens atraídas



      1           2           3            4         5          P

1   240.000   120.000        18.000        4.200    13.200    395.400

2   118.800   276.000        75.600       21.600    58.800    550.800

3    15.600       67.200    127.200        6.000     4.800    220.800

4     4.200       36.000      3.000      270.000     8.400    321.600

5    12.000       55.200      5.040        3.600   171.600    247.440

A   390.600   554.400       228.840      305.400   256.800   1.736.040
Fator de crescimento com restrição simples na produção ou na atração:
 aplicam-se taxas de tal maneira que a soma das viagens de uma linha (ou coluna)
 seja igual à produção (atração) projetada. Para se obter os valores de cada célula a
 equação a seguir se refere à situação de restrição na produção de viagens:

                           
    Tij =                  ×t
                  Pi
           ∑ t  ij
           todas.as. zonas 
          
                        iz
                            

Onde:    Tij    = a estimativa do fluxo da zona i para a zona j

          Pi    = a produção estimada para a zona i

          tiz   = o fluxo original do ano base

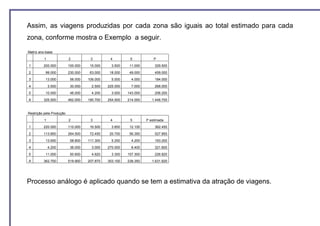

Assim, as viagens produzidas por cada zona são iguais ao total estimado para cada
zona, conforme mostra o Exemplo a seguir.
Matriz ano-base

          1               2          3         4         5            P
1        200.000          100.000    15.000     3.500    11.000       329.500

2         99.000          230.000    63.000    18.000    49.000       459.000
3         13.000           56.000   106.000     5.000     4.000       184.000

4             3.500        30.000     2.500   225.000     7.000       268.000

5         10.000           46.000     4.200     3.000   143.000       206.200
A        325.500          462.000   190.700   254.500   214.000      1.446.700


Restrição pela Produção
          1               2          3         4         5        P estimada
1        220.000          110.000    16.500     3.850    12.100       362.450
2        113.850          264.500    72.450    20.700    56.350       527.850

3         13.650           58.800   111.300     5.250     4.200       193.200
4             4.200        36.000     3.000   270.000     8.400       321.600

5         11.000           50.600     4.620     3.300   157.300       226.820
A        362.700          519.900   207.870   303.100   238.350      1.631.920




Processo análogo é aplicado quando se tem a estimativa da atração de viagens.

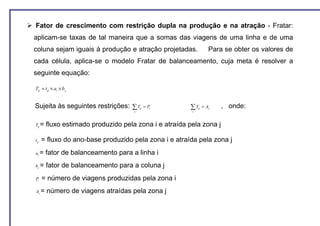

Fator de crescimento com restrição dupla na produção e na atração - Fratar:
aplicam-se taxas de tal maneira que a somas das viagens de uma linha e de uma
coluna sejam iguais à produção e atração projetadas.                Para se obter os valores de
cada célula, aplica-se o modelo Fratar de balanceamento, cuja meta é resolver a
seguinte equação:

Tij = tij × ai × b j


Sujeita às seguintes restrições: ∑ T     ij   = Pi     ∑T   ij   = Aj   , onde:
                                     j                  i




Tij =   fluxo estimado produzido pela zona i e atraída pela zona j

tij   = fluxo do ano-base produzido pela zona i e atraída pela zona j
ai =    fator de balanceamento para a linha i
bj =    fator de balanceamento para a coluna j
Pi    = número de viagens produzidas pela zona i
Aj =    número de viagens atraídas pela zona j
A solução deste problema é por processo de convergência feito iterativamente. Cada
iteração consiste em balancear as linhas para chegar aos valores de                                   Pi ’s   e depois as
colunas para chegar aos valores de                              A j ’s.   Este processo se repete até que um critério
de convergência é satisfeita ou até que um número máximo de iterações seja atingido.

Exemplo 1.1.3 - Fratar

Matriz ano-base
                1          2         3         4         5         P     P estimada
      1       200.000    100.000    15.000     3.500    11.000   329.500    362.450
      2        99.000    230.000    63.000    18.000    49.000   459.000    527.850
      3        13.000     56.000   106.000     5.000     4.000   184.000    193.200
      4         3.500     30.000     2.500   225.000     7.000   268.000    321.600
      5        10.000     46.000     4.200     3.000   143.000   206.200    226.820
      A       325.500    462.000   190.700   254.500   214.000 1.446.700
A estimada    362.666    561.548   200.885   283.559   223.262            1.631.920


1ª Iteração
                1          2         3         4         5         P     P estimada Diferença
     1        220.000    110.000    16.500     3.850    12.100   362.450    362.450         0
     2        113.850    264.500    72.450    20.700    56.350   527.850    527.850         0
     3         13.650     58.800   111.300     5.250     4.200   193.200    193.200         0
     4          4.200     36.000     3.000   270.000     8.400   321.600    321.600         0
     5         11.000     50.600     4.620     3.300   157.300   226.820    226.820         0
     A        362.700    519.900   207.870   303.100   238.350 1.631.920                    0
 A estimada   362.666    561.548   200.885   283.559   223.262            1.631.920
                  -34     41.648    -6.985   -19.541   -15.088
Diferença

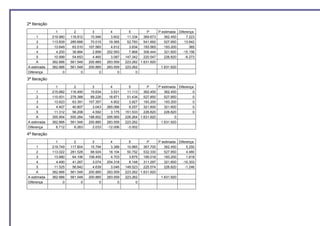

2ª Iteração
                1         2         3         4         5         P     P estimada Diferença
     1        219.980   118.812    15.946     3.602    11.334   369.673    362.450      7.223
     2        113.839   285.688    70.015    19.365    52.783   541.692    527.850     13.842
     3         13.649    63.510   107.560     4.912     3.934   193.565    193.200        365
     4          4.200    38.884     2.899   252.593     7.868   306.444    321.600    -15.156
     5         10.999    54.653     4.465     3.087   147.342   220.547    226.820     -6.273
     A        362.666   561.548   200.885   283.559   223.262 1.631.920
A estimada    362.666   561.548   200.885   283.559   223.262            1.631.920
Diferença           0         0         0         0         0

3ª Iteração
                1         2         3         4         5         P     P estimada Diferença
     1        215.682   116.490    15.634     3.531    11.113   362.450    362.450         0
     2        110.931   278.388    68.226    18.871    51.434   527.850    527.850         0
     3         13.623    63.391   107.357     4.902     3.927   193.200    193.200         0
     4          4.407    40.807     3.043   265.086     8.257   321.600    321.600         0
     5         11.312    56.208     4.592     3.175   151.533   226.820    226.820         0
     A        355.954   555.284   198.852   295.565   226.264 1.631.920          0
A estimada    362.666   561.548   200.885   283.559   223.262            1.631.920
Diferença       6.712     6.263     2.033   -12.006    -3.002

4ª Iteração
                1         2         3         4         5         P     P estimada Diferença
     1        219.749   117.804    15.794     3.388    10.965   367.700    362.450      5.250
     2        113.022   281.528    68.924    18.104    50.752   532.330    527.850      4.480
     3         13.880    64.106   108.455     4.703     3.875   195.018    193.200      1.818
     4          4.490    41.267     3.074   254.318     8.148   311.297    321.600    -10.303
     5         11.525    56.842     4.639     3.046   149.523   225.574    226.820     -1.246
     A        362.666   561.548   200.885   283.559   223.262 1.631.920
A estimada    362.666   561.548   200.885   283.559   223.262            1.631.920
Diferença           0         0         0         0         0

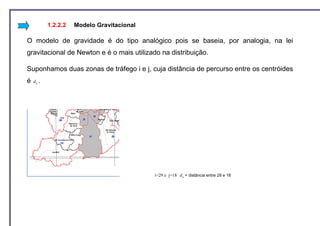

1.2.2.2   Modelo Gravitacional

O modelo de gravidade é do tipo analógico pois se baseia, por analogia, na lei
gravitacional de Newton e é o mais utilizado na distribuição.

Suponhamos duas zonas de tráfego i e j, cuja distância de percurso entre os centróides
é   d ij .




                                              i=29 e j=18 d ij = distância entre 29 e 18

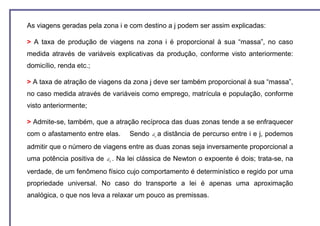

As viagens geradas pela zona i e com destino a j podem ser assim explicadas:

> A taxa de produção de viagens na zona i é proporcional à sua “massa”, no caso
medida através de variáveis explicativas da produção, conforme visto anteriormente:
domicílio, renda etc.;

> A taxa de atração de viagens da zona j deve ser também proporcional à sua “massa”,
no caso medida através de variáveis como emprego, matrícula e população, conforme
visto anteriormente;

> Admite-se, também, que a atração recíproca das duas zonas tende a se enfraquecer
com o afastamento entre elas.           Sendo   d ij a   distância de percurso entre i e j, podemos
admitir que o número de viagens entre as duas zonas seja inversamente proporcional a
uma potência positiva de   d ij .   Na lei clássica de Newton o expoente é dois; trata-se, na
verdade, de um fenômeno físico cujo comportamento é determinístico e regido por uma
propriedade universal. No caso do transporte a lei é apenas uma aproximação
analógica, o que nos leva a relaxar um pouco as premissas.
Assim as viagens entre i e j serão calculadas através da seguinte relação:

                                                 Pi × A j
                                         Tij =        β
                                                   d ij


Onde             β      é um parâmetro maior que a unidade, a ser estimado através de calibração do
modelo.

O modelo de gravidade pode ser calibrado através de regressão, aplicando para tanto
logaritmo à expressão:

           Tij               1
g ij =                  =      β
                                   (4)
         Pi × A j           d ij


Onde             g ij   se refere ao fator de expansão aplicado às viagens geradas em i com destino j

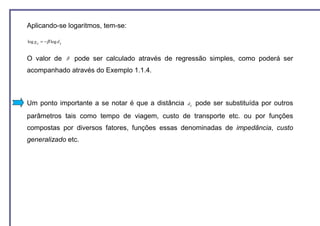

Aplicando-se logaritmos, tem-se:

log g ij = − β log d ij


O valor de                β   pode ser calculado através de regressão simples, como poderá ser
acompanhado através do Exemplo 1.1.4.



Um ponto importante a se notar é que a distância               d ij   pode ser substituída por outros
parâmetros tais como tempo de viagem, custo de transporte etc. ou por funções
compostas por diversos fatores, funções essas denominadas de impedância, custo
generalizado etc.

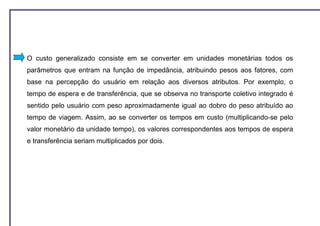

O custo generalizado consiste em se converter em unidades monetárias todos os
parâmetros que entram na função de impedância, atribuindo pesos aos fatores, com
base na percepção do usuário em relação aos diversos atributos. Por exemplo, o
tempo de espera e de transferência, que se observa no transporte coletivo integrado é
sentido pelo usuário com peso aproximadamente igual ao dobro do peso atribuído ao
tempo de viagem. Assim, ao se converter os tempos em custo (multiplicando-se pelo
valor monetário da unidade tempo), os valores correspondentes aos tempos de espera
e transferência seriam multiplicados por dois.

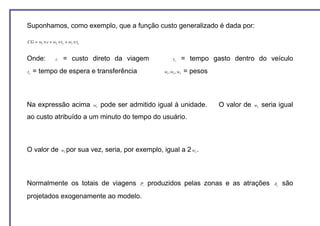

Suponhamos, como exemplo, que a função custo generalizado é dada por:

CG = w1 × c + w2 × tv + w3 × te


Onde:           c    = custo direto da viagem                       tv       = tempo gasto dentro do veículo
te   = tempo de espera e transferência                        w1 , w2 , w3   = pesos



Na expressão acima                 w1   pode ser admitido igual à unidade.             O valor de   w2   seria igual
ao custo atribuído a um minuto do tempo do usuário.



O valor de          w3 por    sua vez, seria, por exemplo, igual a 2 w .        2




Normalmente os totais de viagens                    Pi   produzidos pelas zonas e as atrações                Aj   são
projetados exogenamente ao modelo.

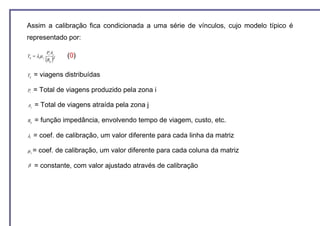

Assim a calibração fica condicionada a uma série de vínculos, cujo modelo típico é
representado por:

               Pi Aj
Tij = λi µ j              (0)
               (R )
                 ij
                      β




Tij   = viagens distribuídas

Pi    = Total de viagens produzido pela zona i

Aj    = Total de viagens atraída pela zona j

Rij   = função impedância, envolvendo tempo de viagem, custo, etc.

λi    = coef. de calibração, um valor diferente para cada linha da matriz

µj =    coef. de calibração, um valor diferente para cada coluna da matriz

β     = constante, com valor ajustado através de calibração

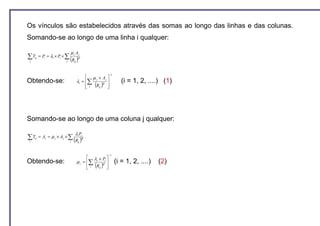

Os vínculos são estabelecidos através das somas ao longo das linhas e das colunas.
Somando-se ao longo de uma linha i qualquer:

                              µ j Aj
∑T
j
    ij   = Pi = λi × Pi × ∑
                         j    (R )     β
                                  ij



                                                            −1
                                             µ j × Aj 
Obtendo-se:                            λi = ∑        β 
                                                                    (i = 1, 2, ....) (1)
                                             j (Rij ) 
                                                       




Somando-se ao longo de uma coluna j qualquer:

                                   λi Pi
∑T
i
    ij   = Aj = µ j × A j × ∑
                              i   (R )      β
                                       ij



                                                            −1
                                              λ ×P
Obtendo-se:                            µ j = ∑ i β i           (i = 1, 2, ....)   (2)
                                              i (Rij ) 
                                                       

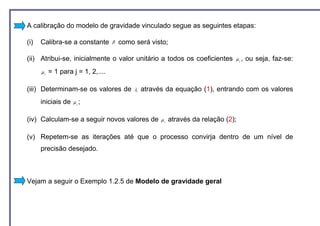

A calibração do modelo de gravidade vinculado segue as seguintes etapas:

(i)   Calibra-se a constante        β   como será visto;

(ii) Atribui-se, inicialmente o valor unitário a todos os coeficientes             µj ,   ou seja, faz-se:
      µj   = 1 para j = 1, 2,....

(iii) Determinam-se os valores de            λi   através da equação (1), entrando com os valores
      iniciais de   µj ;


(iv) Calculam-se a seguir novos valores de              µj   através da relação (2);

(v) Repetem-se as iterações até que o processo convirja dentro de um nível de
      precisão desejado.



Vejam a seguir o Exemplo 1.2.5 de Modelo de gravidade geral

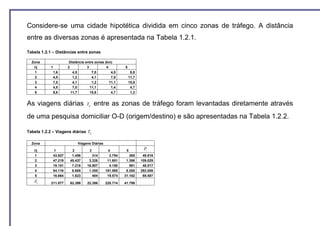

Considere-se uma cidade hipotética dividida em cinco zonas de tráfego. A distância
entre as diversas zonas é apresentada na Tabela 1.2.1.

Tabela 1.2.1 – Distâncias entre zonas

  Zona                    Distância entre zonas (km)
   i/j      1            2           3           4         5
    1           1,6         4,5         7,0         4,5         8,8
    2           4,5         1,2         4,1         7,0        11,7
    3           7,0         4,1         1,2        11,1        15,8
    4           4,5         7,0        11,1         1,4         4,7
    5           8,8        11,7        15,8         4,7         1,3


As viagens diárias                  Tij   entre as zonas de tráfego foram levantadas diretamente através
de uma pesquisa domiciliar O-D (origem/destino) e são apresentadas na Tabela 1.2.2.

Tabela 1.2.2 – Viagens diárias Tij

  Zona                         Viagens Diárias

   i/j          1          2          3           4         5          Pi
    1           43.927     1.456        314        3.754      365      49.816
    2           47.219    45.437      3.326       11.651    1.396     109.029
    3           19.151     7.218     16.907        4.150      591      48.017
    4           84.116     6.665      1.355      181.585    8.285     282.006
    5           16.664     1.623        484       19.574   31.162      69.507
   Aj       211.077       62.399     22.386      220.714   41.799
Inicialmente determinam-se os valores de                                   g ij ,   dados pela relação (4), dividindo-se cada
elemento da matriz da Tabela 1.2.2 pelo produto entre                                        Pi   da zona produtora de viagem
e   Aj     da zona atratora de viagem.                    Os resultados são apresentados na Tabela 1.2.3.



Tabela 1.2.3 – Valores de g ij


    Zona
                                        g ij

     i/j         1           2           3           4           5

     1         4,18,E-06   4,68,E-07   2,82,E-07   3,41,E-07   1,75,E-07

     2         2,05,E-06   6,68,E-06   1,36,E-06   4,84,E-07   3,06,E-07

     3         1,89,E-06   2,41,E-06   1,57,E-05   3,92,E-07   2,94,E-07

     4         1,41,E-06   3,79,E-07   2,15,E-07   2,92,E-06   7,03,E-07

     5         1,14,E-06   3,74,E-07   3,11,E-07   1,28,E-06   1,07,E-05

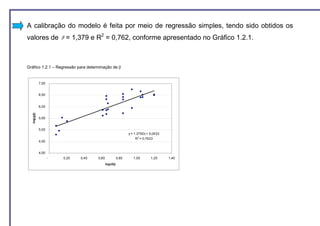

A calibração do modelo é feita por meio de regressão simples, tendo sido obtidos os
valores de               β   = 1,379 e R2 = 0,762, conforme apresentado no Gráfico 1.2.1.



Gráfico 1.2.1 – Regressão para determinação de β


              7,00


              6,50


              6,00
  -log(gij)




              5,50


              5,00
                                                                 y = 1,3792x + 5,0433
                                                                      R 2 = 0,7623
              4,50


              4,00
                     -   0,20    0,40   0,60              0,80      1,00       1,20     1,40
                                               log(dij)

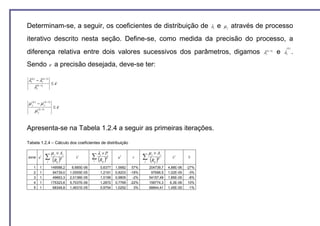

Determinam-se, a seguir, os coeficientes de distribuição de                                                    λi   e   µj   através de processo
iterativo descrito nesta seção. Define-se, como medida da precisão do processo, a
                                                                                                                                                        (k )
diferença relativa entre dois valores sucessivos dos parâmetros, digamos                                                               λ(i k −1)   e   λi      .
Sendo                 ε   a precisão desejada, deve-se ter:

λ(i k ) − λi( k −1)
                    ≤ε
      λ(i k −1)


µ (j k ) − µ (j k −1)
                          ≤ε
     µ (j k −1)


Apresenta-se na Tabela 1.2.4 a seguir as primeiras iterações.

Tabela 1.2.4 – Cálculo dos coeficientes de distribuição

                        µ j × Aj                    λi × Pi                       µ j × Aj
zona µ1           ∑ (R )β             λ1        ∑ (R )β
                                                i
                                                               µ2       ε     ∑ (R )β          λ2       Ε
                  j        ij                          ij                     j      ij

    1     1             149588,2    6,685E-06        0,6377   1,5682    57%       204739,7   4,88E-06   -27%
    2     1              94739,0   1,0555E-05        1,2191   0,8203   -18%        97696,5   1,02E-05    -3%
    3     1              49663,3   2,0136E-05        1,0199   0,9805    -2%       54157,49   1,85E-05    -8%
    4     1             175323,6   5,7037E-06        1,2872   0,7769   -22%       158774,3    6,3E-06    10%
    5     1              68348,8   1,4631E-05        0,9754   1,0252     3%       68844,41   1,45E-05    -1%

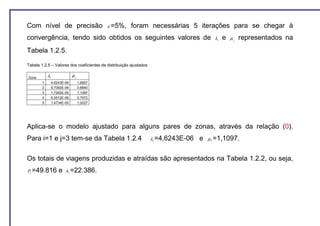

Com nível de precisão                       ε =5%,      foram necessárias 5 iterações para se chegar à
convergência, tendo sido obtidos os seguintes valores de                                   λi   e   µj   representados na
Tabela 1.2.5.

Tabela 1.2.5 – Valores dos coeficientes de distribuição ajustados

Zona        λi                µj
        1        4,6243E-06        1,6857
        2        9,7092E-06        0,8840
        3        1,7262E-05        1,1097
        4        6,5512E-06        0,7072
        5        1,4734E-05        1,0027




Aplica-se o modelo ajustado para alguns pares de zonas, através da relação (0).
Para i=1 e j=3 tem-se da Tabela 1.2.4                               λ1 =4,6243E-06   e   µ 3 =1,1097.



Os totais de viagens produzidas e atraídas são apresentados na Tabela 1.2.2, ou seja,
P1 =49.816           e   A3 =22.386.

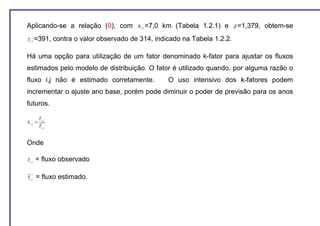

Aplicando-se a relação (0), com               R1,3 =7,0   km (Tabela 1.2.1) e   β =1,379,   obtem-se
T1,3 =391,         contra o valor observado de 314, indicado na Tabela 1.2.2.

Há uma opção para utilização de um fator denominado k-fator para ajustar os fluxos
estimados pelo modelo de distribuição. O fator é utilizado quando, por alguma razão o
fluxo i,j não é estimado corretamente.                     O uso intensivo dos k-fatores podem
incrementar o ajuste ano base, porém pode diminuir o poder de previsão para os anos
futuros.

          Ti , j
ki, j =
          Ti , j


Onde

Ti , j   = fluxo observado

Ti , j   = fluxo estimado.
1.2.3                       3a Etapa: Divisão Modal das Viagens

A divisão ou escolha modal é a terceira etapa do processo de planejamento de
transportes. Seu objetivo é estimar os fluxos de passageiros entre os pares de zonas
de tráfego, para cada modo de transporte analisado.

Suponhamos, por exemplo, que a análise contemple duas alternativas:

(i) transporte coletivo, representado pelo sufixo C;

(ii) transporte individual (auto), representado pelo sufixo I.

Sendo               φij(C )   a fração das viagens entre as zonas i e j que se utiliza de transporte público
e    φij( I )   a fração que se desloca em transporte individual, tem-se:

Tij(C ) = φijC ) × Tij
            (




Tij( I ) = φij( I ) × Tij


Com             φij(C ) + φij( I ) = 1

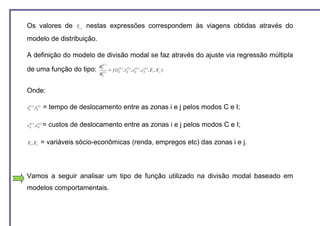

Os valores de                Ti , j   nestas expressões correspondem às viagens obtidas através do
modelo de distribuição.

A definição do modelo de divisão modal se faz através do ajuste via regressão múltipla
                                         φij(C )
de uma função do tipo:                               = f (t ijC ) , t ijI ) , cijC ) , cijI ) , E i , E j )
                                                            (         (        (        (

                                         φ    (I )
                                             ij




Onde:

tijC ) , tijI )
  (        (
                  = tempo de deslocamento entre as zonas i e j pelos modos C e I;

cijC ) , cijI ) =
 (        (
                    custos de deslocamento entre as zonas i e j pelos modos C e I;

Ei , E j          = variáveis sócio-econômicas (renda, empregos etc) das zonas i e j.



Vamos a seguir analisar um tipo de função utilizado na divisão modal baseado em
modelos comportamentais.

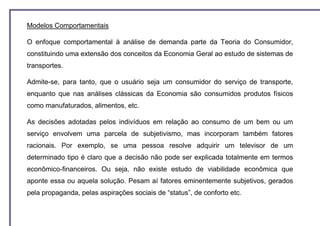

Modelos Comportamentais

O enfoque comportamental à análise de demanda parte da Teoria do Consumidor,
constituindo uma extensão dos conceitos da Economia Geral ao estudo de sistemas de
transportes.

Admite-se, para tanto, que o usuário seja um consumidor do serviço de transporte,
enquanto que nas análises clássicas da Economia são consumidos produtos físicos
como manufaturados, alimentos, etc.

As decisões adotadas pelos indivíduos em relação ao consumo de um bem ou um
serviço envolvem uma parcela de subjetivismo, mas incorporam também fatores
racionais. Por exemplo, se uma pessoa resolve adquirir um televisor de um
determinado tipo é claro que a decisão não pode ser explicada totalmente em termos
econômico-financeiros. Ou seja, não existe estudo de viabilidade econômica que
aponte essa ou aquela solução. Pesam aí fatores eminentemente subjetivos, gerados
pela propaganda, pelas aspirações sociais de “status”, de conforto etc.

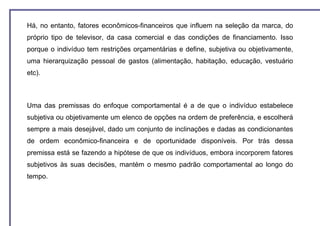

Há, no entanto, fatores econômicos-financeiros que influem na seleção da marca, do
próprio tipo de televisor, da casa comercial e das condições de financiamento. Isso
porque o indivíduo tem restrições orçamentárias e define, subjetiva ou objetivamente,
uma hierarquização pessoal de gastos (alimentação, habitação, educação, vestuário
etc).



Uma das premissas do enfoque comportamental é a de que o indivíduo estabelece
subjetiva ou objetivamente um elenco de opções na ordem de preferência, e escolherá
sempre a mais desejável, dado um conjunto de inclinações e dadas as condicionantes
de ordem econômico-financeira e de oportunidade disponíveis. Por trás dessa
premissa está se fazendo a hipótese de que os indivíduos, embora incorporem fatores
subjetivos às suas decisões, mantém o mesmo padrão comportamental ao longo do
tempo.

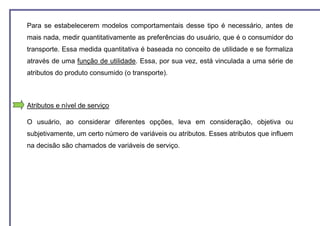

Para se estabelecerem modelos comportamentais desse tipo é necessário, antes de
mais nada, medir quantitativamente as preferências do usuário, que é o consumidor do
transporte. Essa medida quantitativa é baseada no conceito de utilidade e se formaliza
através de uma função de utilidade. Essa, por sua vez, está vinculada a uma série de
atributos do produto consumido (o transporte).



Atributos e nível de serviço

O usuário, ao considerar diferentes opções, leva em consideração, objetiva ou
subjetivamente, um certo número de variáveis ou atributos. Esses atributos que influem
na decisão são chamados de variáveis de serviço.
As variáveis que mais comumente compõem o nível de serviço são:

  (i)   Variáveis ligadas ao tempo

        Tempo total de deslocamento;

        Tempo despendido nos pontos de transferência;

        Tempo de espera

  (ii) Variáveis ligadas ao custo

        Tarifa;

        Combustível;

        Pedágios; Estacionamento etc;

  (iii) Variáveis ligadas ao conforto

        Distância percorrida a pé;

        Número de transferências;

        Conforto físico

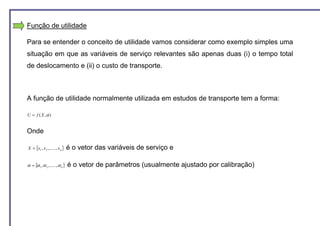

Função de utilidade

Para se entender o conceito de utilidade vamos considerar como exemplo simples uma
situação em que as variáveis de serviço relevantes são apenas duas (i) o tempo total
de deslocamento e (ii) o custo de transporte.



A função de utilidade normalmente utilizada em estudos de transporte tem a forma:

U = f ( X ,α )


Onde

X = {x1 , x 2 ,......, x n }    é o vetor das variáveis de serviço e

α = {α 1 , α 2 ,......, α n }   é o vetor de parâmetros (usualmente ajustado por calibração)

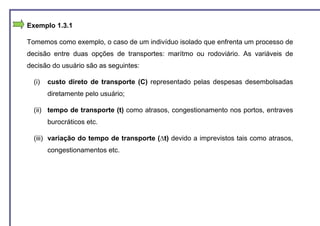

Exemplo 1.3.1

Tomemos como exemplo, o caso de um indivíduo isolado que enfrenta um processo de
decisão entre duas opções de transportes: marítmo ou rodoviário. As variáveis de
decisão do usuário são as seguintes:

  (i)   custo direto de transporte (C) representado pelas despesas desembolsadas
        diretamente pelo usuário;

  (ii) tempo de transporte (t) como atrasos, congestionamento nos portos, entraves
        burocráticos etc.

  (iii) variação do tempo de transporte (∆t) devido a imprevistos tais como atrasos,
        congestionamentos etc.
Essa última variável (iii) é introduzida porque o confronto dos tempos médios não é
suficiente para comparar as duas opções, visto que o transporte marítmo apresenta
uma variabilidade nas previsões que não pode ser ignorada pelo usuário ao decidir
entre os dois modos.

Os dados referentes às duas alternativas (i e ii) são apresentados na Tabela 1.3.1.

A função utilidade adotada é do tipo linear:

U = α o + α 1t + α 2 C + α 3 ∆t                                              (5)

Tabela 1.3.1 – Custos e tempos de transporte

                                              Transporte       Transporte
Item
                                              rodoviário       marítmo

C - custo direto (R$/t)                                115              85
t - tempo de transporte (dias)                             3            20
∆t - variação do tempo de transporte (dias)                1            10
O valor de   α0   adotou-se 0 neste exemplo. No processo de calibração dos modelos será
analisado o significado deste parâmetro.



Os valores dos parâmetros            α1 , α 2   e   α3   são estimados através de métodos indiretos, a
serem analisados posteriormente.



No presente exemplo, vamos admitir que os parâmetros já foram ajustados, com os
valores   α 1 =-1, α 2 =-1,5   e   α 3 =-2.     Observar que os sinais negativos estão ligados à
variação de utilidade em função da variável considerada.



Assim, se o custo de transporte é aumentado, a utilidade U deve diminuir; o sinal
negativo traduz este valor. O mesmo ocorre em relação a t e ∆t.

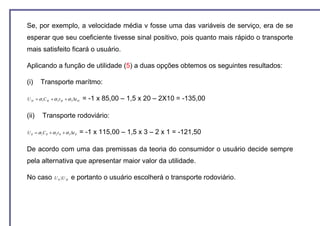

Se, por exemplo, a velocidade média v fosse uma das variáveis de serviço, era de se
esperar que seu coeficiente tivesse sinal positivo, pois quanto mais rápido o transporte
mais satisfeito ficará o usuário.

Aplicando a função de utilidade (5) a duas opções obtemos os seguintes resultados:

(i)     Transporte marítmo:

U M = α 1C M + α 2 t M + α 3 ∆t M    = -1 x 85,00 – 1,5 x 20 – 2X10 = -135,00

(ii)      Transporte rodoviário:

U R = α 1C R + α 2 t R + α 3 ∆t R   = -1 x 115,00 – 1,5 x 3 – 2 x 1 = -121,50

De acordo com uma das premissas da teoria do consumidor o usuário decide sempre
pela alternativa que apresentar maior valor da utilidade.

No caso           U R 〉U M   e portanto o usuário escolherá o transporte rodoviário.

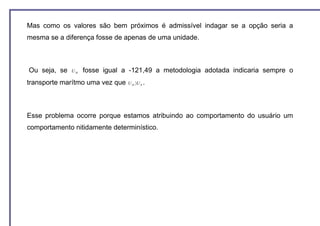

Mas como os valores são bem próximos é admissível indagar se a opção seria a
mesma se a diferença fosse de apenas de uma unidade.



Ou seja, se   UM   fosse igual a -121,49 a metodologia adotada indicaria sempre o
transporte marítmo uma vez que   U M 〉U R .




Esse problema ocorre porque estamos atribuindo ao comportamento do usuário um
comportamento nitidamente determinístico.
Na prática os indivíduos atribuem utilidades diferentes aos atributos, seja porque
percebem de forma diferente os efeitos sobre si das diversas variações de serviço, seja
porque alocam pesos diversos aos vários atributos. Assim, a utilidade final,
considerando agora os vários indivíduos que constituem uma determinada categoria
analisada, passa a ser uma variável aleatória dada por:

Wi = U i + ε i                                      (6)

Onde

Ui   = parcela determinística da função utilidade

εi   = parcela aleatória

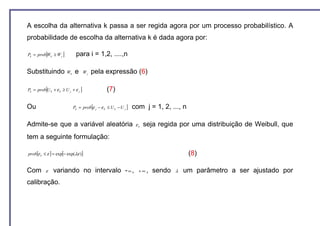

A escolha da alternativa k passa a ser regida agora por um processo probabilístico. A
probabilidade de escolha da alternativa k é dada agora por:

          [
Pk = prob Wk ≥ W j   ]         para i = 1,2, ....,n

Substituindo             Wk    e       Wj   pela expressão (6)

          [
Pk = prob U k + ε k ≥ U j + ε j    ]             (7)

Ou                                          [
                              Pk = prob ε j − ε k ≤ U k − U j   ] com j = 1, 2, ..., n

Admite-se que a variável aleatória                                 εk   seja regida por uma distribuição de Weibull, que
tem a seguinte formulação:

prob[ε k ≤ ε ] = exp[− exp(λε )]                                                         (8)

Com       ε    variando no intervalo - ∞ ,                          +∞,   sendo   λ   um parâmetro a ser ajustado por
calibração.
Partindo da distribuição de Weibull dada pela expressão (8) e combinando com a
expressão (7), Domenich e McFaden1 deduzem o modelo multinomial, que é dado por:

          exp[U k ]
Pk =
        ∑ exp[U ]
         n

                  j
         j =1




No caso de haver apenas dois modos têm-se o modelo logit binomial:

             exp[U k ]
Pk =                            com k = 1, 2
        exp[U 1 ] + exp[U 2 ]


Dividindo-se o numerador e o denominador da expressão acima por                                              exp[U k ]   obtem-se:

               1                 1
P1 =                      =                  (9)
       1 + exp[U 2 − U 1 ] 1 + exp[∆U ]


                  1                    1
P2 =                           =
        1 + exp[− (U 2 − U 1 )] 1 + exp[− ∆U ]




1
    Domenich, T. e D. McFadden. “Urban Travel Demand: A behavioral Analysis”. North Holland, Holanda, 1975

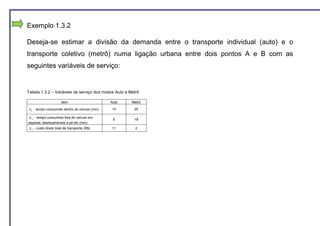

Exemplo 1.3.2

Deseja-se estimar a divisão da demanda entre o transporte individual (auto) e o
transporte coletivo (metrô) numa ligação urbana entre dois pontos A e B com as
seguintes variáveis de serviço:


Tabela 1.3.2 – Variáveis de serviço dos modos Auto e Metrô

                        Item                      Auto   Metrô

 x1   - tempo consumido dentro do veículo (min)   15      25

x 2 - tempo consumido fora do veículo em           5      18
esperas, deslocamentos a pé etc (min)
 x3   - custo direto total de transporte (R$)     11      2
A função utilidade adotada é linear, associada a um modelo logit:

U = α 1 x1 + α 2 x 2 + α 3 x3


Com              α 1 = −0,325 × 10 −2 , α 2 = −0,650 × 10 −2 , α 3 = −0,350 × 10 −2


Tem-se                                [             ]      [             ]      [
                           ∆U = α 1 x1( B ) − x1( A) + α 2 x 2B ) − x 2 A) + α 3 x3B ) − x3 A)
                                                             (        (           (       (
                                                                                                 ]



Substituindo os valores das variáveis na expressão acima:

∆U = −0,325 × 10 −2 × (25 − 15) − 0,650 × 10 −2 × (18 − 5) − 0,350 × 10 −2 × (2,00 − 11,00) = 0,0085


Aplicando agora a expressão (9)

              1
PA =                  = 0,48                  e                    PB = 1 − PA = 0,52
       1 + exp[− ∆U ]


Dessa forma 48% da demanda se utilizaria do automóvel enquanto que 52% se
deslocaria através do metrô.

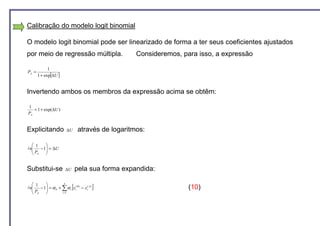

Calibração do modelo logit binomial

O modelo logit binomial pode ser linearizado de forma a ter seus coeficientes ajustados
por meio de regressão múltipla.                     Consideremos, para isso, a expressão

             1
PA =
       1 + exp[∆U ]


Invertendo ambos os membros da expressão acima se obtêm:

1
   = 1 + exp(∆U )
PA


Explicitando             ∆U      através de logaritmos:

   1   
   P −1 = ∆U
ln     
   A   


Substitui-se            ∆U       pela sua forma expandida:

   1     
                             [               ]
                      n
  
ln    − 1 = α 0 + ∑ α i xi( B ) − xi( A)
                                                                   (10)
   PA             i =1

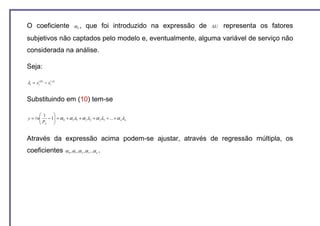

O coeficiente                  α0 ,      que foi introduzido na expressão de   ∆U   representa os fatores
subjetivos não captados pelo modelo e, eventualmente, alguma variável de serviço não
considerada na análise.

Seja:

λi = xi( B ) − xi( A)


Substituindo em (10) tem-se

       1    
       P − 1 = α 0 + α 1λ1 + α 2 λ 2 + α 3 λ3 + ... + α n λ n
y = ln      
       A    


Através da expressão acima podem-se ajustar, através de regressão múltipla, os
coeficientes            α 0 , α 1 , α 2 , α 3 ...α n .
Exemplo 1.3.3

Uma determinada região urbana é subdividida em 8 zonas de tráfego. Através de
pesquisa direta levantou-se o número de pessoas que usam automóvel e ônibus na
viagem residência-trabalho. Admite-se,                                       no caso, que os empregos estejam
concentrados no centro da cidade.

Os dados são apresentados na Tabela 1.3.3
             Modo A - auto           Modo B - ônibus
        tempo Custo
        (min) (R$)
                       Viagens
                                 tempo Custo
                                 (min) (R$)
                                                Viagens   λ1        λ2        PA         y
 zona
   1       15 6,65       3.320      25   1,50     2.180        10    -5,15     0,604   -0,42064
   2       20 8,35       5.248      40   1,50     2.512        20    -6,85     0,676   -0,73677
   3       10 5,00       2.020      20   1,50     1.250        10    -3,50     0,618   -0,47995
   4       25 9,90       7.902      50   2,00     2.920        25    -7,90     0,730   -0,99553
   5       35 13,15      8.723      60   2,50     4.702        25   -10,65     0,650   -0,61798
   6       10 4,20       3.470      27   1,50     1.809        17    -2,70     0,657   -0,65138
   7       18 7,60       1.812      35   1,50       970        17    -6,10     0,651   -0,62489
   8       22 9,20       2.690      35   1,50     2.140        13    -7,70     0,557   -0,22874

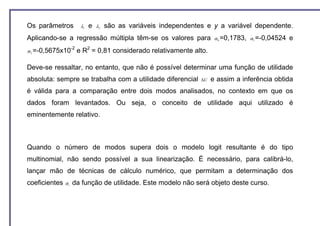

Os parâmetros             λ1   e   λ2   são as variáveis independentes e y a variável dependente.
Aplicando-se a regressão múltipla têm-se os valores para                   α 0 =0,1783, α 1 =-0,04524   e
                    -2
α 2 =-0,5675x10          e R2 = 0,81 considerado relativamente alto.

Deve-se ressaltar, no entanto, que não é possível determinar uma função de utilidade
absoluta: sempre se trabalha com a utilidade diferencial             ∆U   e assim a inferência obtida
é válida para a comparação entre dois modos analisados, no contexto em que os
dados foram levantados. Ou seja, o conceito de utilidade aqui utilizado é
eminentemente relativo.



Quando o número de modos supera dois o modelo logit resultante é do tipo
multinomial, não sendo possível a sua linearização. É necessário, para calibrá-lo,
lançar mão de técnicas de cálculo numérico, que permitam a determinação dos
coeficientes   αi   da função de utilidade. Este modelo não será objeto deste curso.

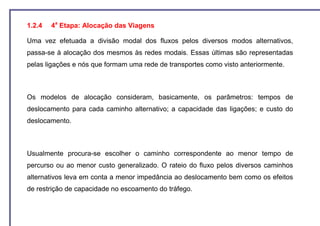

1.2.4   4a Etapa: Alocação das Viagens

Uma vez efetuada a divisão modal dos fluxos pelos diversos modos alternativos,
passa-se à alocação dos mesmos às redes modais. Essas últimas são representadas
pelas ligações e nós que formam uma rede de transportes como visto anteriormente.



Os modelos de alocação consideram, basicamente, os parâmetros: tempos de
deslocamento para cada caminho alternativo; a capacidade das ligações; e custo do
deslocamento.



Usualmente procura-se escolher o caminho correspondente ao menor tempo de
percurso ou ao menor custo generalizado. O rateio do fluxo pelos diversos caminhos
alternativos leva em conta a menor impedância ao deslocamento bem como os efeitos
de restrição de capacidade no escoamento do tráfego.

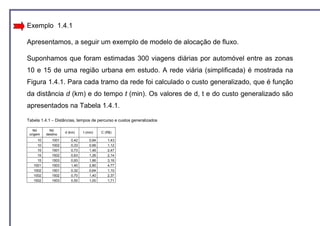

Exemplo 1.4.1

Apresentamos, a seguir um exemplo de modelo de alocação de fluxo.

Suponhamos que foram estimadas 300 viagens diárias por automóvel entre as zonas
10 e 15 de uma região urbana em estudo. A rede viária (simplificada) é mostrada na
Figura 1.4.1. Para cada tramo da rede foi calculado o custo generalizado, que é função
da distância d (km) e do tempo t (min). Os valores de d, t e do custo generalizado são
apresentados na Tabela 1.4.1.

Tabela 1.4.1 – Distâncias, tempos de percurso e custos generalizados

   Nó       Nó
                    d (km)    t (min)    C (R$)
 origem   destino
     10      1001      0,42       0,84      1,43
     10      1002      0,33       0,66      1,12
     15      1501      0,73       1,46      2,47
     15      1502      0,63       1,26      2,14
     15      1503      0,93       1,86      3,16
   1001      1503      1,40       2,80      4,77
   1002      1501      0,32       0,64      1,10
   1002      1502      0,70       1,40      2,37
   1502      1503      0,50       1,00      1,71

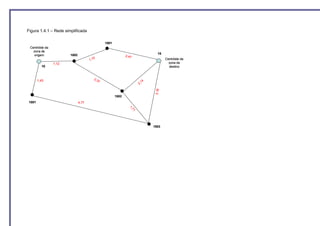

Figura 1.4.1 – Rede simplificada

                                                1501
 Centróide da
   zona de
                       1002                                                       15
    origem                                                    2,47
                                        0
                                     1,1                                               Centróide da
                1,12                                                                     zona de
          10                                                                             destino


                                        2 ,3
        1,43                                7                             14
                                                                       2,




                                                                                3,16
                                                       1502
 1001                         4,77




                                                                1,
                                                                1,
                                                                  71
                                                                   1
                                                                               1503

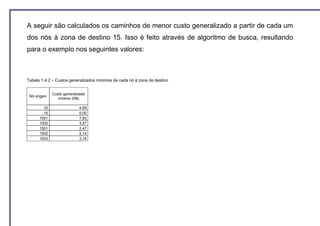

A seguir são calculados os caminhos de menor custo generalizado a partir de cada um
dos nós à zona de destino 15. Isso é feito através de algoritmo de busca, resultando
para o exemplo nos seguintes valores:



Tabela 1.4.2 – Custos generalizados mínimos de cada nó à zona de destino


             Custo generalizado
 Nó origem
                mínimo (R$)

        10                 4,69
        15                 0,00
      1001                 7,93
      1002                 3,57
      1501                 2,47
      1502                 2,14
      1503                 3,16
Nem todos os caminhos que ligam o nó 10 ao nó 15 devem ser considerados. Na rede
da Figura 1.4.1 tem-se seis caminhos alternativos a saber:

(i)   10 – 1002 – 1501 – 15
(ii) 10 - 1002 – 1502 – 15
(iii) 10 – 1001 – 1503 – 15
(iv) 10 – 1002 – 1502 – 1503 – 15
(v) 10 – 1001 – 1503 – 1502 – 15
(vi) 10 – 1001 – 1503 – 1502 – 1002 – 1501 – 15



O critério para se excluir caminhos sem interesse para alocação do fluxo é o de
garantir o decréscimo sistemático do custo generalizado que falta até a zona de
destino. Ou seja, à medida que se vai caminhando de um nó para outro, o custo
generalizado à zona de destino deve ir decrescendo continuamente.

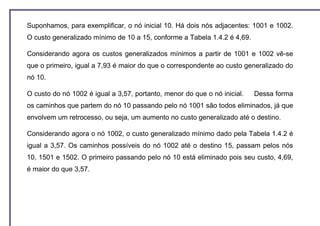

Suponhamos, para exemplificar, o nó inicial 10. Há dois nós adjacentes: 1001 e 1002.
O custo generalizado mínimo de 10 a 15, conforme a Tabela 1.4.2 é 4,69.

Considerando agora os custos generalizados mínimos a partir de 1001 e 1002 vê-se
que o primeiro, igual a 7,93 é maior do que o correspondente ao custo generalizado do
nó 10.

O custo do nó 1002 é igual a 3,57, portanto, menor do que o nó inicial.   Dessa forma
os caminhos que partem do nó 10 passando pelo nó 1001 são todos eliminados, já que
envolvem um retrocesso, ou seja, um aumento no custo generalizado até o destino.

Considerando agora o nó 1002, o custo generalizado mínimo dado pela Tabela 1.4.2 é
igual a 3,57. Os caminhos possíveis do nó 1002 até o destino 15, passam pelos nós
10, 1501 e 1502. O primeiro passando pelo nó 10 está eliminado pois seu custo, 4,69,
é maior do que 3,57.

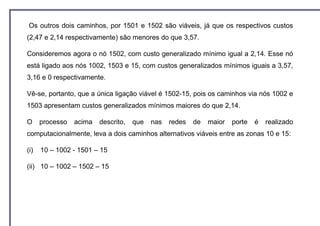

Os outros dois caminhos, por 1501 e 1502 são viáveis, já que os respectivos custos
(2,47 e 2,14 respectivamente) são menores do que 3,57.

Consideremos agora o nó 1502, com custo generalizado mínimo igual a 2,14. Esse nó
está ligado aos nós 1002, 1503 e 15, com custos generalizados mínimos iguais a 3,57,
3,16 e 0 respectivamente.

Vê-se, portanto, que a única ligação viável é 1502-15, pois os caminhos via nós 1002 e
1503 apresentam custos generalizados mínimos maiores do que 2,14.

O     processo   acima   descrito,   que   nas   redes   de   maior   porte   é   realizado
computacionalmente, leva a dois caminhos alternativos viáveis entre as zonas 10 e 15:

(i)   10 – 1002 - 1501 – 15

(ii) 10 – 1002 – 1502 – 15

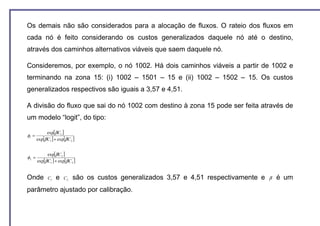

Os demais não são considerados para a alocação de fluxos. O rateio dos fluxos em
cada nó é feito considerando os custos generalizados daquele nó até o destino,
através dos caminhos alternativos viáveis que saem daquele nó.

Consideremos, por exemplo, o nó 1002. Há dois caminhos viáveis a partir de 1002 e
terminando na zona 15: (i) 1002 – 1501 – 15 e (ii) 1002 – 1502 – 15. Os custos
generalizados respectivos são iguais a 3,57 e 4,51.

A divisão do fluxo que sai do nó 1002 com destino à zona 15 pode ser feita através de
um modelo “logit”, do tipo:

             exp[β C1 ]
φ1 =
       exp[β C1 ] + exp[β C 2 ]


            exp[β C 2 ]
φ2 =
       exp[β C1 ] + exp[β C 2 ]


Onde          C1   e    C2   são os custos generalizados 3,57 e 4,51 respectivamente e   β   é um
parâmetro ajustado por calibração.

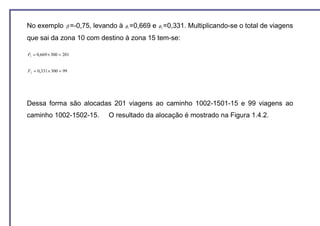

No exemplo β =-0,75, levando à φ =0,669 e φ =0,331. Multiplicando-se o total de viagens
                                1          2



que sai da zona 10 com destino à zona 15 tem-se:

F1 = 0,669 × 300 = 201


F2 = 0,331 × 300 = 99




Dessa forma são alocadas 201 viagens ao caminho 1002-1501-15 e 99 viagens ao
caminho 1002-1502-15.     O resultado da alocação é mostrado na Figura 1.4.2.

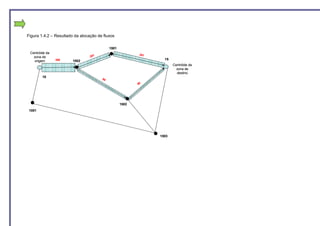

Figura 1.4.2 – Resultado da alocação de fluxos

                                            1501
 Centróide da                                              201
   zona de                       201
                300     1002                                       15
    origem
                                                                        Centróide da
                                                                          zona de
                                                                          destino
        10
                                       99
                                                          99




                                                   1502
 1001




                                                                 1503

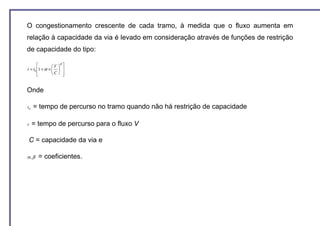

O congestionamento crescente de cada tramo, à medida que o fluxo aumenta em
relação à capacidade da via é levado em consideração através de funções de restrição
de capacidade do tipo:
                    β
               V  
t = t0 1 + α ×   
       
               C  


Onde

t0   = tempo de percurso no tramo quando não há restrição de capacidade

t    = tempo de percurso para o fluxo V

    C = capacidade da via e

α,β    = coeficientes.
Por exemplo, adotando-se para um determinado tipo de tramo os valores de     α = 0,5   e
                                     V
β =4   para uma solicitação              = 0,9 tem-se:
                                     C


t = t 0 (1 + 0,5 × 0,9 4 ) = 1,328




Portanto o tempo inicial deve ser acrescido de 32,8%. Os novos tempos levam a novos
valores de custo generalizado, que são re-introduzidos no modelo, provocando novas
alocações. O processo continua iterativamente até que se obtenha a convergência.
FIM DA PARTE B

Alberto Lima - curso.transporte@uol.com.br

Agradecimentos: Oficina Consultores e Metrô SP

www.cursodetransporte.com.br

Mais conteúdo relacionado

Destaque

2ªaula de logística da uninove
2ªaula de logística da uninove2ªaula de logística da uninove
2ªaula de logística da uninoveEduardo Facchini

7ª aula logística empresarial
7ª aula logística empresarial7ª aula logística empresarial
7ª aula logística empresarialEduardo Facchini

1ªaula de logística da uninov ev5
1ªaula de logística da uninov ev51ªaula de logística da uninov ev5
1ªaula de logística da uninov ev5Eduardo Facchini

1ªaula de logística da uninov ev5
1ªaula de logística da uninov ev51ªaula de logística da uninov ev5
1ªaula de logística da uninov ev5Eduardo Facchini

Sistema transporte aula uni9 2011
Sistema transporte aula uni9 2011Sistema transporte aula uni9 2011
Sistema transporte aula uni9 2011Eduardo Facchini

Apresentacao planejamento operacional uninove [modo de compatibilidade]
Apresentacao planejamento operacional uninove [modo de compatibilidade]Apresentacao planejamento operacional uninove [modo de compatibilidade]
Apresentacao planejamento operacional uninove [modo de compatibilidade]Eduardo Facchini


Destaque (11)

6ªaula completa
6ªaula completa6ªaula completa
6ªaula completa

4ªaula de logística
4ªaula de logística4ªaula de logística
4ªaula de logística

2ªaula de logística da uninove
2ªaula de logística da uninove2ªaula de logística da uninove
2ªaula de logística da uninove

3ºaula logística
3ºaula logística3ºaula logística
3ºaula logística

Aula uninove
Aula uninoveAula uninove
Aula uninove

7ª aula logística empresarial
7ª aula logística empresarial7ª aula logística empresarial
7ª aula logística empresarial

1ªaula de logística da uninov ev5
1ªaula de logística da uninov ev51ªaula de logística da uninov ev5
1ªaula de logística da uninov ev5

1ªaula de logística da uninov ev5
1ªaula de logística da uninov ev51ªaula de logística da uninov ev5
1ªaula de logística da uninov ev5

5ªaula
5ªaula5ªaula
5ªaula

Sistema transporte aula uni9 2011
Sistema transporte aula uni9 2011Sistema transporte aula uni9 2011
Sistema transporte aula uni9 2011

Apresentacao planejamento operacional uninove [modo de compatibilidade]
Apresentacao planejamento operacional uninove [modo de compatibilidade]Apresentacao planejamento operacional uninove [modo de compatibilidade]
Apresentacao planejamento operacional uninove [modo de compatibilidade]


Semelhante a Albertolima b

Estudo congestionamento recife_Uber/FipeUSP
Estudo congestionamento recife_Uber/FipeUSPEstudo congestionamento recife_Uber/FipeUSP
Estudo congestionamento recife_Uber/FipeUSPRoberta Soares

Aula 3 elementos basicos e noçoes de trafego
Aula 3   elementos basicos e noçoes de trafegoAula 3   elementos basicos e noçoes de trafego
Aula 3 elementos basicos e noçoes de trafegoJair Almeida

Estudos de trafego: Variaveis do trafego
Estudos de trafego: Variaveis do trafegoEstudos de trafego: Variaveis do trafego
Estudos de trafego: Variaveis do trafegordgbr

2010 rede de mobilidade urbana sustentável+ robert jeferson
2010 rede de mobilidade urbana sustentável+ robert jeferson2010 rede de mobilidade urbana sustentável+ robert jeferson
2010 rede de mobilidade urbana sustentável+ robert jefersonEva Vider

Confiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid Transit
Confiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid TransitConfiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid Transit
Confiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid TransitDiego Mateus da Silva

SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO: EST...
SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO:  EST...SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO:  EST...
SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO: EST...José Antônio Verdi

Noções de topografia para projetos rodoviarios
Noções de topografia para projetos rodoviariosNoções de topografia para projetos rodoviarios
Noções de topografia para projetos rodoviariosrdgbr

PlanMob Alvorada - Apresentação do Plano de Trabalho
PlanMob Alvorada - Apresentação do Plano de TrabalhoPlanMob Alvorada - Apresentação do Plano de Trabalho
PlanMob Alvorada - Apresentação do Plano de Trabalho3C Arquitetura e Urbanismo

Planejamento Operacional - Logística
Planejamento Operacional - LogísticaPlanejamento Operacional - Logística
Planejamento Operacional - LogísticaAdeildo Caboclo

Instrução de projeto DER
Instrução de projeto DERInstrução de projeto DER
Instrução de projeto DERrdgbr

Uma analise da eficiência da economia de rede
Uma analise da eficiência da economia de redeUma analise da eficiência da economia de rede
Uma analise da eficiência da economia de redeLiliane Souza Lima

Circuito de compras antp2011 v3
Circuito de compras antp2011 v3Circuito de compras antp2011 v3
Circuito de compras antp2011 v3trans_smt

Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...
Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...
Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...Renato Arbex

Luis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta Qualidade
Luis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta QualidadeLuis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta Qualidade
Luis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta QualidadeFagner Glinski


Semelhante a Albertolima b (20)

Apontamentos Transportes
Apontamentos TransportesApontamentos Transportes
Apontamentos Transportes

Estudo congestionamento recife_Uber/FipeUSP
Estudo congestionamento recife_Uber/FipeUSPEstudo congestionamento recife_Uber/FipeUSP
Estudo congestionamento recife_Uber/FipeUSP

Aula 3 elementos basicos e noçoes de trafego
Aula 3   elementos basicos e noçoes de trafegoAula 3   elementos basicos e noçoes de trafego
Aula 3 elementos basicos e noçoes de trafego

Aula 4 - Operação de Frotas
Aula 4 - Operação de FrotasAula 4 - Operação de Frotas
Aula 4 - Operação de Frotas

Estudos de trafego: Variaveis do trafego
Estudos de trafego: Variaveis do trafegoEstudos de trafego: Variaveis do trafego
Estudos de trafego: Variaveis do trafego

2010 rede de mobilidade urbana sustentável+ robert jeferson
2010 rede de mobilidade urbana sustentável+ robert jeferson2010 rede de mobilidade urbana sustentável+ robert jeferson
2010 rede de mobilidade urbana sustentável+ robert jeferson

Confiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid Transit
Confiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid TransitConfiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid Transit
Confiabilidade e variabilidade do tempo de viagem em sistemas Bus Rapid Transit

9348 209..213.pdf
9348 209..213.pdf9348 209..213.pdf
9348 209..213.pdf

SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO: EST...
SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO:  EST...SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO:  EST...
SISTEMAS DE INFORMAÇÃO AO USUÁRIO DO TRANSPORTE PÚBLICO COLETIVO URBANO: EST...

Noções de topografia para projetos rodoviarios
Noções de topografia para projetos rodoviariosNoções de topografia para projetos rodoviarios
Noções de topografia para projetos rodoviarios

Plano diretor/Emdec 9/3/17
Plano diretor/Emdec 9/3/17Plano diretor/Emdec 9/3/17
Plano diretor/Emdec 9/3/17

GERADORES DE TRÁFEGO.pptx
GERADORES DE TRÁFEGO.pptxGERADORES DE TRÁFEGO.pptx
GERADORES DE TRÁFEGO.pptx

PlanMob Alvorada - Apresentação do Plano de Trabalho
PlanMob Alvorada - Apresentação do Plano de TrabalhoPlanMob Alvorada - Apresentação do Plano de Trabalho
PlanMob Alvorada - Apresentação do Plano de Trabalho

Planejamento Operacional - Logística
Planejamento Operacional - LogísticaPlanejamento Operacional - Logística
Planejamento Operacional - Logística

Instrução de projeto DER
Instrução de projeto DERInstrução de projeto DER
Instrução de projeto DER

Uma analise da eficiência da economia de rede
Uma analise da eficiência da economia de redeUma analise da eficiência da economia de rede
Uma analise da eficiência da economia de rede

Circuito de compras antp2011 v3
Circuito de compras antp2011 v3Circuito de compras antp2011 v3
Circuito de compras antp2011 v3

Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...
Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...
Sistema de informação ao usuário da rede de transporte público (ônibus) atrav...

Aula 1 - Introdução
Aula 1 -  IntroduçãoAula 1 -  Introdução
Aula 1 - Introdução

Luis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta Qualidade
Luis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta QualidadeLuis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta Qualidade
Luis Antonio Lindau - EMBARQ Brasil - Transporte Coletivo de Alta Qualidade


Mais de Eduardo Facchini

Planograma logistica empresarial - 3 - tlog - 12-2011
Planograma   logistica empresarial - 3 - tlog - 12-2011Planograma   logistica empresarial - 3 - tlog - 12-2011
Planograma logistica empresarial - 3 - tlog - 12-2011Eduardo Facchini

Planograma gestão de suprimentos e rec mat - 3 - tlog - 12-2011
Planograma   gestão de suprimentos e rec mat - 3 - tlog - 12-2011Planograma   gestão de suprimentos e rec mat - 3 - tlog - 12-2011
Planograma gestão de suprimentos e rec mat - 3 - tlog - 12-2011Eduardo Facchini

Manual cmtc001 - diagrama de marcha[1]
Manual cmtc001 - diagrama de marcha[1]Manual cmtc001 - diagrama de marcha[1]
Manual cmtc001 - diagrama de marcha[1]Eduardo Facchini

Regulamentação organização transp_público_ipea- bicalho
Regulamentação organização transp_público_ipea- bicalhoRegulamentação organização transp_público_ipea- bicalho
Regulamentação organização transp_público_ipea- bicalhoEduardo Facchini

Artigo 151111 o estado de sao paulo alberto
Artigo 151111 o estado de sao paulo albertoArtigo 151111 o estado de sao paulo alberto
Artigo 151111 o estado de sao paulo albertoEduardo Facchini

3ªaula de logística da uninov ev2
3ªaula de logística da uninov ev23ªaula de logística da uninov ev2
3ªaula de logística da uninov ev2Eduardo Facchini

2ªaula de logística da uninov ev2
2ªaula de logística da uninov ev22ªaula de logística da uninov ev2
2ªaula de logística da uninov ev2Eduardo Facchini


Mais de Eduardo Facchini (15)

Planograma logistica empresarial - 3 - tlog - 12-2011
Planograma   logistica empresarial - 3 - tlog - 12-2011Planograma   logistica empresarial - 3 - tlog - 12-2011
Planograma logistica empresarial - 3 - tlog - 12-2011

Planograma gestão de suprimentos e rec mat - 3 - tlog - 12-2011
Planograma   gestão de suprimentos e rec mat - 3 - tlog - 12-2011Planograma   gestão de suprimentos e rec mat - 3 - tlog - 12-2011
Planograma gestão de suprimentos e rec mat - 3 - tlog - 12-2011

Manual cmtc001 - diagrama de marcha[1]
Manual cmtc001 - diagrama de marcha[1]Manual cmtc001 - diagrama de marcha[1]
Manual cmtc001 - diagrama de marcha[1]

Apostila alberto lima
Apostila alberto limaApostila alberto lima
Apostila alberto lima

ôNibus urbano bicalho
ôNibus urbano bicalhoôNibus urbano bicalho
ôNibus urbano bicalho

Regulamentação organização transp_público_ipea- bicalho
Regulamentação organização transp_público_ipea- bicalhoRegulamentação organização transp_público_ipea- bicalho
Regulamentação organização transp_público_ipea- bicalho

Traffic calming
Traffic calmingTraffic calming
Traffic calming

Pre projeto
Pre projetoPre projeto
Pre projeto

Manual monografia uninove
Manual monografia uninoveManual monografia uninove
Manual monografia uninove

Maricio lozata
Maricio lozataMaricio lozata
Maricio lozata

Artigo 151111 o estado de sao paulo alberto
Artigo 151111 o estado de sao paulo albertoArtigo 151111 o estado de sao paulo alberto
Artigo 151111 o estado de sao paulo alberto

Estudo mobilize-2011
Estudo mobilize-2011Estudo mobilize-2011
Estudo mobilize-2011

3ªaula de logística da uninov ev2
3ªaula de logística da uninov ev23ªaula de logística da uninov ev2
3ªaula de logística da uninov ev2

2ªaula de logística da uninov ev2
2ªaula de logística da uninov ev22ªaula de logística da uninov ev2
2ªaula de logística da uninov ev2

Enegep2007 tr570428 8881
Enegep2007 tr570428 8881Enegep2007 tr570428 8881
Enegep2007 tr570428 8881


Último

Considere a seguinte situação fictícia: Durante uma reunião de equipe em uma...
Considere a seguinte situação fictícia:  Durante uma reunião de equipe em uma...Considere a seguinte situação fictícia:  Durante uma reunião de equipe em uma...
Considere a seguinte situação fictícia: Durante uma reunião de equipe em uma...azulassessoria9

ATIVIDADE PARA ENTENDER -Pizzaria dos Descritores
ATIVIDADE PARA ENTENDER -Pizzaria dos DescritoresATIVIDADE PARA ENTENDER -Pizzaria dos Descritores
ATIVIDADE PARA ENTENDER -Pizzaria dos DescritoresAnaCarinaKucharski1

Rota das Ribeiras Camp, Projeto Nós Propomos!
Rota das Ribeiras Camp, Projeto Nós Propomos!Rota das Ribeiras Camp, Projeto Nós Propomos!
Rota das Ribeiras Camp, Projeto Nós Propomos!Ilda Bicacro

Rotas Transaarianas como o desrto prouz riqueza
Rotas Transaarianas como o desrto prouz riquezaRotas Transaarianas como o desrto prouz riqueza
Rotas Transaarianas como o desrto prouz riquezaronaldojacademico

Revista-Palavra-Viva-Profetas-Menores (1).pdf
Revista-Palavra-Viva-Profetas-Menores (1).pdfRevista-Palavra-Viva-Profetas-Menores (1).pdf
Revista-Palavra-Viva-Profetas-Menores (1).pdfMárcio Azevedo

Noções de Farmacologia - Flávia Soares.pdf
Noções de Farmacologia - Flávia Soares.pdfNoções de Farmacologia - Flávia Soares.pdf
Noções de Farmacologia - Flávia Soares.pdflucassilva721057

PRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdf
PRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdfPRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdf
PRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdfprofesfrancleite

Slides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptx
Slides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptxSlides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptx
Slides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptxLuizHenriquedeAlmeid6

Pedologia- Geografia - Geologia - aula_01.pptx
Pedologia- Geografia - Geologia - aula_01.pptxPedologia- Geografia - Geologia - aula_01.pptx
Pedologia- Geografia - Geologia - aula_01.pptxleandropereira983288

PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...
PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...
PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...azulassessoria9

Construção (C)erta - Nós Propomos! Sertã
Construção (C)erta - Nós Propomos! SertãConstrução (C)erta - Nós Propomos! Sertã
Construção (C)erta - Nós Propomos! SertãIlda Bicacro

JOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptx
JOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptxJOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptx
JOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptxTainTorres4

Atividade - Letra da música Esperando na Janela.
Atividade -  Letra da música Esperando na Janela.Atividade -  Letra da música Esperando na Janela.
Atividade - Letra da música Esperando na Janela.Mary Alvarenga

FASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃO
FASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃOFASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃO
FASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃOAulasgravadas3

COMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcante
COMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcanteCOMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcante
COMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcanteVanessaCavalcante37

Bullying - Atividade com caça- palavras
Bullying   - Atividade com  caça- palavrasBullying   - Atividade com  caça- palavras
Bullying - Atividade com caça- palavrasMary Alvarenga

5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdf
5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdf5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdf
5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdfLeloIurk1

ENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdf
ENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdfENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdf
ENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdfLeloIurk1

Urso Castanho, Urso Castanho, o que vês aqui?
Urso Castanho, Urso Castanho, o que vês aqui?Urso Castanho, Urso Castanho, o que vês aqui?
Urso Castanho, Urso Castanho, o que vês aqui?AnabelaGuerreiro7


Último (20)

Considere a seguinte situação fictícia: Durante uma reunião de equipe em uma...
Considere a seguinte situação fictícia:  Durante uma reunião de equipe em uma...Considere a seguinte situação fictícia:  Durante uma reunião de equipe em uma...
Considere a seguinte situação fictícia: Durante uma reunião de equipe em uma...

ATIVIDADE PARA ENTENDER -Pizzaria dos Descritores
ATIVIDADE PARA ENTENDER -Pizzaria dos DescritoresATIVIDADE PARA ENTENDER -Pizzaria dos Descritores
ATIVIDADE PARA ENTENDER -Pizzaria dos Descritores

Rota das Ribeiras Camp, Projeto Nós Propomos!
Rota das Ribeiras Camp, Projeto Nós Propomos!Rota das Ribeiras Camp, Projeto Nós Propomos!
Rota das Ribeiras Camp, Projeto Nós Propomos!

Rotas Transaarianas como o desrto prouz riqueza
Rotas Transaarianas como o desrto prouz riquezaRotas Transaarianas como o desrto prouz riqueza
Rotas Transaarianas como o desrto prouz riqueza

Revista-Palavra-Viva-Profetas-Menores (1).pdf
Revista-Palavra-Viva-Profetas-Menores (1).pdfRevista-Palavra-Viva-Profetas-Menores (1).pdf
Revista-Palavra-Viva-Profetas-Menores (1).pdf

Noções de Farmacologia - Flávia Soares.pdf
Noções de Farmacologia - Flávia Soares.pdfNoções de Farmacologia - Flávia Soares.pdf
Noções de Farmacologia - Flávia Soares.pdf

PRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdf
PRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdfPRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdf
PRÉDIOS HISTÓRICOS DE ASSARÉ Prof. Francisco Leite.pdf

Slides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptx
Slides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptxSlides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptx
Slides Lição 04, Central Gospel, O Tribunal De Cristo, 1Tr24.pptx

Pedologia- Geografia - Geologia - aula_01.pptx
Pedologia- Geografia - Geologia - aula_01.pptxPedologia- Geografia - Geologia - aula_01.pptx
Pedologia- Geografia - Geologia - aula_01.pptx

PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...
PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...
PROVA - ESTUDO CONTEMPORÂNEO E TRANSVERSAL: LEITURA DE IMAGENS, GRÁFICOS E MA...

Construção (C)erta - Nós Propomos! Sertã
Construção (C)erta - Nós Propomos! SertãConstrução (C)erta - Nós Propomos! Sertã
Construção (C)erta - Nós Propomos! Sertã

JOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptx
JOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptxJOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptx
JOGO FATO OU FAKE - ATIVIDADE LUDICA(1).pptx

Atividade - Letra da música Esperando na Janela.
Atividade -  Letra da música Esperando na Janela.Atividade -  Letra da música Esperando na Janela.
Atividade - Letra da música Esperando na Janela.

FASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃO
FASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃOFASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃO
FASE 1 MÉTODO LUMA E PONTO. TUDO SOBRE REDAÇÃO

COMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcante
COMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcanteCOMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcante
COMPETÊNCIA 2 da redação do enem prodção textual professora vanessa cavalcante

Bullying - Atividade com caça- palavras
Bullying   - Atividade com  caça- palavrasBullying   - Atividade com  caça- palavras
Bullying - Atividade com caça- palavras

CINEMATICA DE LOS MATERIALES Y PARTICULA
CINEMATICA DE LOS MATERIALES Y PARTICULACINEMATICA DE LOS MATERIALES Y PARTICULA
CINEMATICA DE LOS MATERIALES Y PARTICULA

5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdf
5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdf5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdf
5 bloco 7 ano - Ensino Relogioso- Lideres Religiosos _ Passei Direto.pdf

ENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdf
ENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdfENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdf
ENSINO RELIGIOSO 7º ANO INOVE NA ESCOLA.pdf

Urso Castanho, Urso Castanho, o que vês aqui?
Urso Castanho, Urso Castanho, o que vês aqui?Urso Castanho, Urso Castanho, o que vês aqui?
Urso Castanho, Urso Castanho, o que vês aqui?


Albertolima b

  • 1. PLANEJAMENTO DE TRANSPORTE 1. Modelo de Transportes 1.1 Representação da Oferta de Transporte 1.2 Modelagem da Demanda por Transporte 1.2.1 1a Etapa: processo de geração de viagens 1.2.2 2ª Etapa: distribuição das viagens geradas 1.2.3 3ª Etapa: divisão modal das viagens 1.2.4 4ª Etapa: alocação das viagens
  • 2. 1. Modelo de Transportes O Modelo de Transportes envolve a representação da oferta de transporte e um processo para a modelagem de demanda. Este último costuma ser tratado em quatro etapas, ou estágios: geração de viagens ou da demanda; distribuição de viagens ou da demanda; divisão ou escolha modal; alocação de viagens Nestes estágios são usadas várias equações e processos de cálculo os quais, em face do elevado número de variáveis utilizadas e da complexidade das redes de transporte urbano, exigem a utilização de ferramentas computacionais.
  • 3. 1.1. Representação da oferta de transporte A representação da oferta de transporte é feita através de um modelo, conhecido como rede de simulação ou rede básica de transporte e é composta dos elementos básicos detalhados a seguir: − ligação: corresponde a uma entidade geográfica representada por uma linha ou curva a qual corresponde ao segmento que é utilizado por um modo de transporte (auto, ônibus, trem,..) para a união entre dois pontos na área de estudo. Cada ligação contém informações como tipo da infra-estrutura, extensão, velocidade ou tempo de percurso, e capacidade, podendo também serem codificadas outras informações, dependendo dos objetivos do estudo. − nós: corresponde a uma interseção de ligações ou a um ponto representativo de início de uma ligação isolada. Pode representar um cruzamento de vias ou um ponto de transferência.
  • 4. zona de tráfego: corresponde a uma área definida por um perímetro traçado de modo a representar uma porção do território da área estudada que reúna algumas características de homogeneidade quanto às características fisiográficas, de uso e ocupação do solo e de perfil socio-econômico da população residente, de tal forma a condicionar características, também, homogêneas de comportamento de deslocamentos. A divisão da área de estudo em zonas deve tentar identificar regiões que apresentem características homogêneas em relação à demanda por transporte e acessibilidade aos serviços de transporte privado ou público. A desagregação maior ou menor depende da precisão requerida para representar adequadamente as interações importantes e obter resultados com a qualidade pretendida em cada parte da área de estudo.
  • 5. Há que se observar, também, que o zoneamento de tráfego está intimamente ligado às informações de demanda, ou seja, aos fluxos de viagens entre as mesmas. Nesta situação, é necessário analisar se é possível obter os dados referentes à demanda no nível de desagregação que se pretende e com que confiabilidade e precisão eles de apresentarão. A capacidade de análise e os recursos de computação também deverão ser considerados como limites práticos ao número de zonas a ser considerado.
  • 6. centróide: é um nó com característica especial, localizado no baricentro estimado da zona de tráfego (tendo como parâmetro a densidade populacional), o qual representa a zona de tráfego. Isto quer dizer que toda a demanda de viagens da zona de tráfego origina-se ou destina-se a este nó. − acesso: é um tipo especial de ligação que une o centróide a um nó da rede de transporte. Esta é a única ligação onde ocorrem fluxos representando os deslocamentos originados ou destinados à zona de tráfego, ou seja, do seu centróide. A sua representação exige o conhecimento das características físicas da zona de tráfego para a melhor representação da conexão desta com a rede de transportes. Por exemplo, não se representa uma conexão sobre rios, morros, rodovias, ferrovias etc., a não ser que haja uma ligação efetiva de transposição como pontes, túneis e viadutos.
  • 7. rotas: correspondem a uma seqüência de ligações que são utilizadas pelos veículos de um determinado modo de transporte coletivo para estabelecer a união entre dois nós da rede de transporte. Para a representação das rotas, portanto, é necessário que a intra-estrutura esteja previamente representada, por exemplo, a rede viária (composta por um conjunto de ligações e nós como visto anteriormente) por onde passam as rotas de transporte sobre pneus, a rede ferroviária por onde passam as rotas sobre trilhos ou a rede hidroviária por onde passam as hidrovias. Tais rotas devem conter informações sobre freqüência, tipo de veículo que a utiliza, capacidades, tarifa e condições de transbordo (tempos médios e tarifa para acesso).
  • 8. O nível de detalhamento da rede depende, também, dos objetivos do estudo. Os planos de natureza estratégica, como costumam ser os Planos Diretores de Transporte, normalmente identificam os grandes movimentos da população e, conseqüentemente, tornam interessante, a representação do sistema viário principal de uma cidade ou região e os seus principais corredores de transporte público. Devido às facilidades computacionais que evoluem a cada dia, tem-se aumentado o nível de detalhes da representação das ligações, porém esta prática, nem sempre se traduz em mais precisão nos resultados, pois são muitos e diversos os fatores que influem nos deslocamentos das pessoas, como se verá no decorrer deste curso.
  • 9.
  • 10. 1.2 Modelagem da Demanda A demanda de transporte é definida pela realização de um desejo ou de uma necessidade de deslocamento de uma pessoa de um determinado ponto (origem) a outro (destino) devido a um motivo específico. Assim, a demanda de transporte é dada por uma origem, um destino e a quantidade de pessoas que desejam se deslocar entre esses dois pontos. A representação dos dados quantitativos da demanda é feita através de matrizes contendo alguma medida da intensidade da demanda por deslocamentos entre zonas de tráfego. A sua determinação é feita no que chamamos de modelo de 4 etapas que serão a seguir detalhadas.
  • 11. 1.2.1 1a Etapa: processo de geração de viagens É na primeira etapa (geração da demanda ou de viagens) que se define a demanda total por transportes de cada zona de tráfego em função de seu potencial como pólo produtor ou atrator de deslocamentos. Isto é realizado através da determinação de várias equações que estabelecem correlações entre o total de viagens geradas em uma zona e as variáveis sócio- econômicas e de uso do solo nela presentes, tanto no aspecto de produção, como de consumo ou atração de viagens. Para tanto, há que se ter uma base de dados confiável sobre a qual será determinado o modelo de geração obtida de uma pesquisa domiciliar origem e destino de viagens. A pesquisa domiciliar origem e destino fornece dados sobre as características do domicílio, das pessoas e dos deslocamentos realizados pelos seus moradores.
  • 12. Dos domicílios tem-se: Zona de tráfego; Características físicas do imóvel: quantidade de cômodos, tipo de construção; Indicadores de conforto: posse de auto, posse de eletrodomésticos, consumo de energia, ligação de esgoto etc; Quantidade de famílias; Quantidade de moradores por família. Das pessoas tem-se: Idade e Gênero; Posição: chefe, cônjuge, filho, agregado; Grau de instrução; Ocupação e endereço da ocupação; Renda.
  • 13. Dos deslocamentos tem-se: Quem realiza a viagem; Horário de saída; Endereço de origem; Motivo na origem; Horário de chegada; Endereço de destino; Motivo no destino; Modo de transporte utilizado; A partir desta base de dados é possível construir o modelo de geração e os métodos comumente utilizados são o de análise de regressão linear múltipla e o de análise de categorias.
  • 14. regressão linear múltipla: é uma técnica que procura estabelecer uma relação linear entre um conjunto de variáveis explicativas (denominadas independentes – variáveis sócio-econômicas) e uma variável que se pretende explicar (denominada dependente), no caso a produção ou a atração de demanda por zona; − análise de categorias: é um método onde há a agregação dos usuários de transporte em grupos bem definidos (categorias). Como exemplo, pode-se definir categorias através da combinação de um critério de renda, com outro de quantidade de moradores e com viagens de base domiciliar e não-domiciliar. A partir da desagregação efetuada, obtém-se, dos dados levantados nas pesquisas, a quantidade de viagens geradas em cada categoria, determinando-se taxas de geração por família.
  • 15. Exemplo de aplicação: análise de categorias para determinação da produção de viagens por zona de tráfego. Determinação das categorias de viagens: Viagens com base domiciliar motivo trabalho - BDT: todas as viagens que tenha uma das pernas com motivo domicílio e a outra com motivo trabalho; Viagens com base domiciliar motivo escola – BDE: todas as viagens que tenha uma das pernas com motivo domicílio e a outra com motivo estudo; Viagens com base domiciliar motivo outros – BDO: todas as viagens que tenha uma das pernas com motivo domicílio e a outra com motivo outros (negócio, lazer, saúde etc.); Viagens com base não-domiciliar – BND: todas as viagens que não tenha o motivo residência em nenhuma das pernas.
  • 16. Determinação das categorias de famílias: Tamanho de família: classificação das famílias segundo a quantidade de moradores (1, 2, 3, ..... moradores). A quantidade de moradores influi na quantidade de viagens geradas pela família; Renda da família: classificação das famílias segundo a renda média familiar ou algum critério, por exemplo, da ABIPEME que estratifica as famílias de acordo com a posse de itens como automóvel, utensílios domésticos e o grau de instrução do chefe. ITENS DE POSSE Não Tem 1 2 3 4 5 Mais de 6 Grau de Instrução do Chefe de Família Pontuação Automóvel 0 4 7 9 9 9 9 1º grau incompleto 0 Televisor em cores 0 1 2 3 4 4 4 1º grau completo 1 Banheiro 0 4 5 6 7 7 7 2º grau completo 2 Empregada mensalista 0 3 4 4 4 4 4 Superior incompleto 4 Rádio (excluindo do carro) 0 1 2 3 4 4 4 Superior completo 8 Máquinas de lavar roupa 0 2 2 2 2 2 2 Videocassete 0 2 2 2 2 2 2 Aspirador de pó 0 0 0 0 0 0 0 CLASSES CRITÉRIO Abipeme Geladeira comum ou com freezer 0 4 4 4 4 4 7 A 46 Freezer 0 2 2 2 2 2 2 B 34 C 22 D 13 E 7
  • 17. Tabulando-se os domicílios por categoria de renda e por quantidade de moradores, de uma determinada pesquisa origem e destino obteve-se os dados como representados na Tabela 1.2.1. Tabela 1.2.1 – Domicílios por categoria de renda e tamanho da família Moradores Classe de renda Total A,B C D,E 1 5.045 12.098 15.268 32.411 2 14.003 50.152 26.442 90.596 3 23.804 80.496 21.208 125.509 4 23.286 74.899 14.349 112.535 5+ 16.568 53.714 17.975 88.257 Total geral 82.706 271.359 95.242 449.307 Tabulando-se, a seguir, a quantidade de viagens geradas pelas mesmas categorias de renda e tamanho de família, das viagens motorizadas e de base domiciliar (BDT, BDE, BDO), têm-se os dados conforme representados na Tabela 1.2.2. Tabela 1.2.2 – Viagens motorizadas por categoria de renda e tamanho de família Moradores Classe de renda Total AB C DE 1 5.039 7.197 3.930 16.165 2 29.084 42.016 11.771 82.871 3 68.958 101.638 12.130 182.725 4 82.383 114.805 14.623 211.811 5+ 78.242 88.732 14.215 181.188 Total geral 263.705 354.387 56.669 674.761
  • 18. A quantidade motorizada de viagens produzidas por cada domicílio de uma categoria de renda e com determinado número de moradores é obtida dividindo-se o total de viagens pelo total de domicílios da respectiva categoria. A Tabela 1.2.3 representa os dados calculados. Tabela 1.2.3 – Taxa de viagens motorizadas por domicílio Classe de renda Moradores Total A,B C D,E 1 1,00 0,59 0,26 0,50 2 2,08 0,84 0,45 0,91 3 2,90 1,26 0,57 1,46 4 3,54 1,53 1,02 1,88 5+ 4,72 1,65 0,79 2,05 Total geral 3,19 1,31 0,59 1,50 Os resultados indicam que um domicílio com um morador da classe de renda A,B produz, em média, 1 viagem motorizada por dia, enquanto que, um domicílio de um morador da classe de renda D,E produz apenas 0,26 viagens motorizadas por dia.
  • 19. Observe-se que na medida em que aumenta a quantidade de moradores aumentam-se as taxas de viagens produzidas por dia. Enquanto que, na medida em que decresce a renda, decresce a taxa de viagens produzidas por dia. A taxa geral obtida foi de 1,50 viagens/dia motorizada por cada domicílio da área pesquisada. Os resultados obtidos nem sempre são consistentes, pois dependem do tamanho da amostra dos domicílios e da qualidade da pesquisa efetuada. No exemplo mostrado, nota-se que apenas uma categoria não obedeceu à lógica mostrada pelos resultados, ou seja, a categoria de classe de renda C com 4 moradores que produz 1,02 viagens/dia, mais viagens do que com 5 ou mais moradores, com 0,79 viagens/dia. Neste caso, busca-se analisar os dados verificando se não houve algum erro de transcrição ou, em não se observando esta hipótese, efetuar agregações, por exemplo, juntando-se os domicílios de 4 moradores com as de 5 ou mais moradores.
  • 20. Como o modelo resultante deverá ser posteriormente testado para validação dos resultados, pode-se assumir um valor intermediário como, por exemplo, a média entre os dois valores vizinhos neste caso (0,57+0,79)/2=0,68. Há que se observar que nas tabulações acima não entraram as viagens de base não domiciliar, ou seja, as que não estão relacionadas diretamente com os domicílios. Estas serão modeladas através de regressão, conforme se verá a seguir. − Regressão linear múltipla: para determinação da atração de viagens por zona de tráfego. A Tabela 1.2.4 a seguir mostra os dados obtidos de uma pesquisa origem destino, mostrando as viagens por categoria atraídas pelas zonas de tráfego e os dados de população, emprego e matrículas em um determinado ano-base.
  • 21. Tabela 1.2.4 – Dados de viagens atraídas, população, emprego e matrícula por zona de tráfego. Total Região BDT BDE BDO BND geral População Empregos Matriculas 1 55.750 6.789 37.696 5.763 105.999 12.847 30.513 5.252 2 26.008 9.690 21.409 4.596 61.703 35.058 14.517 13.311 3 26.423 12.820 13.451 5.800 58.494 14.062 19.795 15.308 4 19.102 5.900 12.085 2.076 39.163 39.928 5.433 8.836 5 26.853 13.003 15.357 5.354 60.567 33.401 14.378 12.282 6 22.405 5.605 14.031 2.708 44.749 33.186 16.287 8.872 7 22.465 6.345 10.839 3.857 43.506 24.233 26.841 9.505 8 29.876 20.967 18.000 5.083 73.926 41.413 18.805 23.466 9 10.372 4.568 5.131 1.686 21.756 15.728 6.235 4.893 10 47.362 20.026 22.532 5.992 95.913 64.915 32.065 21.760 11 18.312 9.841 8.557 2.610 39.319 45.416 11.499 11.887 12 19.173 9.252 10.618 524 39.567 47.020 12.132 13.402 13 19.307 4.634 10.286 1.515 35.743 37.425 15.605 6.695 14 24.157 6.925 13.304 1.406 45.791 62.599 12.833 10.687 15 12.667 3.884 8.103 526 25.179 33.222 7.188 8.842 16 14.894 7.087 11.196 1.007 34.184 71.514 8.630 12.025 17 6.642 3.609 2.629 100 12.980 20.843 3.849 3.950 18 9.657 2.374 5.069 320 17.421 33.380 6.192 8.545 19 24.593 11.495 18.854 2.379 57.320 33.542 18.006 20.065 20 5.574 2.280 6.013 159 14.026 19.435 2.656 3.331 21 17.658 3.261 8.498 2.301 31.718 28.858 13.427 8.670 22 7.004 2.321 3.135 574 13.033 19.988 4.776 5.158 23 10.219 3.738 5.273 663 19.893 44.803 4.048 11.048 24 9.737 4.405 4.871 914 19.927 40.795 6.559 9.703 25 3.707 1.352 2.187 459 7.705 11.883 2.828 3.615 26 4.496 41 458 471 5.465 - 9.017 119 27 21.373 7.768 10.104 1.881 41.127 24.001 14.435 5.108 28 10.151 4.006 5.935 1.084 21.176 12.669 6.170 5.711 29 10.514 3.160 6.853 917 21.444 38.208 7.462 7.025 30 22.897 5.419 7.585 2.410 38.311 32.057 17.405 11.106 31 19.976 6.163 5.777 669 32.585 54.830 7.659 14.174 32 19.579 7.997 10.318 2.482 40.376 32.961 8.990 11.161 33 5.465 2.073 1.515 148 9.200 20.175 2.229 3.817 34 12.408 7.195 6.245 1.735 27.583 47.136 8.253 13.726 35 13.258 3.378 3.995 67 20.698 47.108 4.874 9.848 36 8.323 1.404 5.112 692 15.530 22.746 5.962 5.756 37 10.236 3.587 5.203 297 19.323 39.189 5.827 7.992 38 791 270 595 14 1.669 3.665 814 798 Total 649.380 234.631 358.818 71.237 1.314.066 1.240.239 414.190 357.449 geral
  • 22. As regressões múltiplas baseiam-se na determinação dos coeficientes associados às variáveis dependentes de uma função do tipo: y i = α 1 × vi + α 2 × v 2 + ... + α n × v n (1.2.1) Onde: yi = variável dependente da categoria i que se quer calcular, por exemplo, BDT α 1 , α 2 ,.., α n = coeficiente a ser determinado v1 , v 2 ,...., v n = variáveis explicativas independentes São testadas regressões múltiplas com variáveis para a seleção daquelas que melhor explicam cada categoria. Por exemplo, as viagens BDT (Base Domiciliar Trabalho) são dependentes da quantidade de empregos e da população. O teste feito com estas duas variáveis apresentou o seguinte resultado: y BDT = 0,0973*população + 1,283*emprego > A correlação apresentou um R2 = 0,84
  • 23. Da mesma forma para as viagens BDE (Base Domiciliar Estudo) o teste apresentou o seguinte resultado: y BDE = -0,069*população + 0,903*matrícula > R2 = 0,786 Para as viagens BDO (Base Domiciliar Outros) o teste apresentou o seguinte resultado: y BDO = 0,035*população + 0,763 empregos > R2 = 0,69 Finalmente, com referência as viagens não domiciliares (BND), a variável que apresentou uma correlação razoável foi a quantidade de empregos, com a seguinte relação: y BND = 0,181*Empregos > R2 = 0,71 O modelo assim determinado poderá ser utilizado para as projeções das viagens atraídas com base nas projeções de população, emprego e matrícula para cada zona de tráfego do estudo.
  • 24. .
  • 25.
  • 26. DADOS GLOBAIS REGIÃO METROPOLITANA DE SÃO PAULO Variáveis 1967 1977 1987 1997 2002 População (milhares de 7.097 10.273 14.248 16.792 18.345 habitantes) Total de Viagens - 21.399 29.400 31.432 38.660 (milhares/dia) Viagens Motorizadas 7.187 15.999 18.750 20.619 24.466 (milhares/dia) Frota de Autos (milhares) 493 1.384 2.014 3.092 3.099 Índice de Mobilidade Total¹ 2.08 2.06 1.87 2.11 Índice de Mobilidade 1.01 1.56 1.32 1.23 1.33 Motorizada² Taxa de Motorização³ 70 135 141 184 169 Empregos (milhares) - 3.960 5.647 6.959 7.983 Matrículas (milhares) 1.088 2.523 3.676 5.011 5.448 Fonte: Metrô-Pesquisa OD/67/77/87/97 e Aferição da OD/2002 ¹ Índice de Mobilidade Total: Número de viagens totais por habitante ² Índice de Mobilidade Motorizada: Número de Viagens motorizadas por habitante ³ Taxa de Motorização: Número de automóveis particulares por 1.000 habitantes
  • 27. GRÁFICOS DE CORRELAÇÃO Mil Viagens geradas 120 ‘ . 90 . . . . . . . .‘. ... 60 ... . ... Viagens produzidas . .. . . 30 . . . + + 0 50 100 150 + +++ + Densidade populacional (hab/ha) Viagens atraídas + + + + ++ + + + + ++ + + ++ Número de carros ++ + + ++ ++ + + + Densidade de matrículas
  • 28. 1.2.2 2a Etapa: Distribuição das Viagens Geradas Uma vez conhecidas as quantidades de viagens produzidas ou atraídas de cada zona de tráfego (totais das colunas e linhas da matriz de viagens) realiza-se sua distribuição, já no segundo estágio, que corresponde à estimativa da intensidade do intercâmbio existente entre cada par de zonas. Os modelos adotados utilizam as estimativas de produção e atração por zona de tráfego e algum tipo de informação sobre a estrutura da distribuição de demanda. No caso de estudos baseados em pesquisas de origem e destino, utilizam-se os próprios dados expandidos como referência para a determinação do modelo.
  • 29. A idéia básica dos procedimentos incorporados nesses modelos é a de que a demanda produzida em cada zona é "distribuída" entre as zonas atratoras. Esta etapa pode ser associada à escolha do destino, realizada em função do potencial atrator de cada possível zona de destino. 100 P=300 P=500 300 A=700 A=250 200 150 400 200 P=550 A=400
  • 30. Existem duas classes mais utilizadas de modelos de distribuição, diferenciadas em função do tipo de informação sobre a estrutura da interação entre as zonas: modelos de fator de crescimento (ou de expansão) e modelos gravitacionais. − modelos de fator de crescimento: usam uma matriz atual (ou de um período anterior) como base para realizar a projeção da distribuição da demanda. Esta matriz é corrigida utilizando-se fatores de crescimento baseados na evolução estimada das produções e atrações em cada zona, da situação base para o ano-horizonte. Nesses casos, a estrutura da matriz base influencia decisivamente na solução final. − modelos gravitacionais: baseiam a estrutura da matriz de distribuição de demanda projetada, em informações sobre a oferta de transportes prevista. Esta é descrita, em geral, em termos dos tempos ou custos associados ao deslocamento entre cada par de zonas. É comum se adotar uma combinação destes fatores, denominada genericamente de impedância ou custo generalizado.
  • 31. 1.2.2.1 Modelo de Fator de Crescimento Aplicado em projeções de curto prazo, quando não se prevê mudanças significativas na rede de transportes, pois ela reproduz um padrão de distribuição de viagens de um determinado ano-base. Existem vários métodos que podem ser aplicados: Fator de crescimento uniforme: aplica-se um fator único de crescimento às células da matriz, conforme mostra a equação a seguir: Tij = g ij × t ij (1.2.1) Onde: Tij = a estimativa do fluxo da zona i para a zona j g ij = fator de expansão t ij = o fluxo original do ano base
  • 32. Exemplo 1.1.1 – Fator de crescimento uniforme g ij = 20% para todo i e j Matriz ano-base 1 2 3 4 5 P 1 200.000 100.000 15.000 3.500 11.000 329.500 2 99.000 230.000 63.000 18.000 49.000 459.000 Viagens 3 13.000 56.000 106.000 5.000 4.000 184.000 produzidas 4 3.500 30.000 2.500 225.000 7.000 268.000 5 10.000 46.000 4.200 3.000 143.000 206.200 A 325.500 462.000 190.700 254.500 214.000 1.446.700 Viagens atraídas 1 2 3 4 5 P 1 240.000 120.000 18.000 4.200 13.200 395.400 2 118.800 276.000 75.600 21.600 58.800 550.800 3 15.600 67.200 127.200 6.000 4.800 220.800 4 4.200 36.000 3.000 270.000 8.400 321.600 5 12.000 55.200 5.040 3.600 171.600 247.440 A 390.600 554.400 228.840 305.400 256.800 1.736.040
  • 33. Fator de crescimento com restrição simples na produção ou na atração: aplicam-se taxas de tal maneira que a soma das viagens de uma linha (ou coluna) seja igual à produção (atração) projetada. Para se obter os valores de cada célula a equação a seguir se refere à situação de restrição na produção de viagens:   Tij =  ×t Pi  ∑ t  ij  todas.as. zonas   iz  Onde: Tij = a estimativa do fluxo da zona i para a zona j Pi = a produção estimada para a zona i tiz = o fluxo original do ano base
  • 34. Assim, as viagens produzidas por cada zona são iguais ao total estimado para cada zona, conforme mostra o Exemplo a seguir. Matriz ano-base 1 2 3 4 5 P 1 200.000 100.000 15.000 3.500 11.000 329.500 2 99.000 230.000 63.000 18.000 49.000 459.000 3 13.000 56.000 106.000 5.000 4.000 184.000 4 3.500 30.000 2.500 225.000 7.000 268.000 5 10.000 46.000 4.200 3.000 143.000 206.200 A 325.500 462.000 190.700 254.500 214.000 1.446.700 Restrição pela Produção 1 2 3 4 5 P estimada 1 220.000 110.000 16.500 3.850 12.100 362.450 2 113.850 264.500 72.450 20.700 56.350 527.850 3 13.650 58.800 111.300 5.250 4.200 193.200 4 4.200 36.000 3.000 270.000 8.400 321.600 5 11.000 50.600 4.620 3.300 157.300 226.820 A 362.700 519.900 207.870 303.100 238.350 1.631.920 Processo análogo é aplicado quando se tem a estimativa da atração de viagens.
  • 35. Fator de crescimento com restrição dupla na produção e na atração - Fratar: aplicam-se taxas de tal maneira que a somas das viagens de uma linha e de uma coluna sejam iguais à produção e atração projetadas. Para se obter os valores de cada célula, aplica-se o modelo Fratar de balanceamento, cuja meta é resolver a seguinte equação: Tij = tij × ai × b j Sujeita às seguintes restrições: ∑ T ij = Pi ∑T ij = Aj , onde: j i Tij = fluxo estimado produzido pela zona i e atraída pela zona j tij = fluxo do ano-base produzido pela zona i e atraída pela zona j ai = fator de balanceamento para a linha i bj = fator de balanceamento para a coluna j Pi = número de viagens produzidas pela zona i Aj = número de viagens atraídas pela zona j
  • 36. A solução deste problema é por processo de convergência feito iterativamente. Cada iteração consiste em balancear as linhas para chegar aos valores de Pi ’s e depois as colunas para chegar aos valores de A j ’s. Este processo se repete até que um critério de convergência é satisfeita ou até que um número máximo de iterações seja atingido. Exemplo 1.1.3 - Fratar Matriz ano-base 1 2 3 4 5 P P estimada 1 200.000 100.000 15.000 3.500 11.000 329.500 362.450 2 99.000 230.000 63.000 18.000 49.000 459.000 527.850 3 13.000 56.000 106.000 5.000 4.000 184.000 193.200 4 3.500 30.000 2.500 225.000 7.000 268.000 321.600 5 10.000 46.000 4.200 3.000 143.000 206.200 226.820 A 325.500 462.000 190.700 254.500 214.000 1.446.700 A estimada 362.666 561.548 200.885 283.559 223.262 1.631.920 1ª Iteração 1 2 3 4 5 P P estimada Diferença 1 220.000 110.000 16.500 3.850 12.100 362.450 362.450 0 2 113.850 264.500 72.450 20.700 56.350 527.850 527.850 0 3 13.650 58.800 111.300 5.250 4.200 193.200 193.200 0 4 4.200 36.000 3.000 270.000 8.400 321.600 321.600 0 5 11.000 50.600 4.620 3.300 157.300 226.820 226.820 0 A 362.700 519.900 207.870 303.100 238.350 1.631.920 0 A estimada 362.666 561.548 200.885 283.559 223.262 1.631.920 -34 41.648 -6.985 -19.541 -15.088 Diferença
  • 37. 2ª Iteração 1 2 3 4 5 P P estimada Diferença 1 219.980 118.812 15.946 3.602 11.334 369.673 362.450 7.223 2 113.839 285.688 70.015 19.365 52.783 541.692 527.850 13.842 3 13.649 63.510 107.560 4.912 3.934 193.565 193.200 365 4 4.200 38.884 2.899 252.593 7.868 306.444 321.600 -15.156 5 10.999 54.653 4.465 3.087 147.342 220.547 226.820 -6.273 A 362.666 561.548 200.885 283.559 223.262 1.631.920 A estimada 362.666 561.548 200.885 283.559 223.262 1.631.920 Diferença 0 0 0 0 0 3ª Iteração 1 2 3 4 5 P P estimada Diferença 1 215.682 116.490 15.634 3.531 11.113 362.450 362.450 0 2 110.931 278.388 68.226 18.871 51.434 527.850 527.850 0 3 13.623 63.391 107.357 4.902 3.927 193.200 193.200 0 4 4.407 40.807 3.043 265.086 8.257 321.600 321.600 0 5 11.312 56.208 4.592 3.175 151.533 226.820 226.820 0 A 355.954 555.284 198.852 295.565 226.264 1.631.920 0 A estimada 362.666 561.548 200.885 283.559 223.262 1.631.920 Diferença 6.712 6.263 2.033 -12.006 -3.002 4ª Iteração 1 2 3 4 5 P P estimada Diferença 1 219.749 117.804 15.794 3.388 10.965 367.700 362.450 5.250 2 113.022 281.528 68.924 18.104 50.752 532.330 527.850 4.480 3 13.880 64.106 108.455 4.703 3.875 195.018 193.200 1.818 4 4.490 41.267 3.074 254.318 8.148 311.297 321.600 -10.303 5 11.525 56.842 4.639 3.046 149.523 225.574 226.820 -1.246 A 362.666 561.548 200.885 283.559 223.262 1.631.920 A estimada 362.666 561.548 200.885 283.559 223.262 1.631.920 Diferença 0 0 0 0 0
  • 38. 1.2.2.2 Modelo Gravitacional O modelo de gravidade é do tipo analógico pois se baseia, por analogia, na lei gravitacional de Newton e é o mais utilizado na distribuição. Suponhamos duas zonas de tráfego i e j, cuja distância de percurso entre os centróides é d ij . i=29 e j=18 d ij = distância entre 29 e 18
  • 39. As viagens geradas pela zona i e com destino a j podem ser assim explicadas: > A taxa de produção de viagens na zona i é proporcional à sua “massa”, no caso medida através de variáveis explicativas da produção, conforme visto anteriormente: domicílio, renda etc.; > A taxa de atração de viagens da zona j deve ser também proporcional à sua “massa”, no caso medida através de variáveis como emprego, matrícula e população, conforme visto anteriormente; > Admite-se, também, que a atração recíproca das duas zonas tende a se enfraquecer com o afastamento entre elas. Sendo d ij a distância de percurso entre i e j, podemos admitir que o número de viagens entre as duas zonas seja inversamente proporcional a uma potência positiva de d ij . Na lei clássica de Newton o expoente é dois; trata-se, na verdade, de um fenômeno físico cujo comportamento é determinístico e regido por uma propriedade universal. No caso do transporte a lei é apenas uma aproximação analógica, o que nos leva a relaxar um pouco as premissas.
  • 40. Assim as viagens entre i e j serão calculadas através da seguinte relação: Pi × A j Tij = β d ij Onde β é um parâmetro maior que a unidade, a ser estimado através de calibração do modelo. O modelo de gravidade pode ser calibrado através de regressão, aplicando para tanto logaritmo à expressão: Tij 1 g ij = = β (4) Pi × A j d ij Onde g ij se refere ao fator de expansão aplicado às viagens geradas em i com destino j
  • 41. Aplicando-se logaritmos, tem-se: log g ij = − β log d ij O valor de β pode ser calculado através de regressão simples, como poderá ser acompanhado através do Exemplo 1.1.4. Um ponto importante a se notar é que a distância d ij pode ser substituída por outros parâmetros tais como tempo de viagem, custo de transporte etc. ou por funções compostas por diversos fatores, funções essas denominadas de impedância, custo generalizado etc.
  • 42. O custo generalizado consiste em se converter em unidades monetárias todos os parâmetros que entram na função de impedância, atribuindo pesos aos fatores, com base na percepção do usuário em relação aos diversos atributos. Por exemplo, o tempo de espera e de transferência, que se observa no transporte coletivo integrado é sentido pelo usuário com peso aproximadamente igual ao dobro do peso atribuído ao tempo de viagem. Assim, ao se converter os tempos em custo (multiplicando-se pelo valor monetário da unidade tempo), os valores correspondentes aos tempos de espera e transferência seriam multiplicados por dois.
  • 43. Suponhamos, como exemplo, que a função custo generalizado é dada por: CG = w1 × c + w2 × tv + w3 × te Onde: c = custo direto da viagem tv = tempo gasto dentro do veículo te = tempo de espera e transferência w1 , w2 , w3 = pesos Na expressão acima w1 pode ser admitido igual à unidade. O valor de w2 seria igual ao custo atribuído a um minuto do tempo do usuário. O valor de w3 por sua vez, seria, por exemplo, igual a 2 w . 2 Normalmente os totais de viagens Pi produzidos pelas zonas e as atrações Aj são projetados exogenamente ao modelo.
  • 44. Assim a calibração fica condicionada a uma série de vínculos, cujo modelo típico é representado por: Pi Aj Tij = λi µ j (0) (R ) ij β Tij = viagens distribuídas Pi = Total de viagens produzido pela zona i Aj = Total de viagens atraída pela zona j Rij = função impedância, envolvendo tempo de viagem, custo, etc. λi = coef. de calibração, um valor diferente para cada linha da matriz µj = coef. de calibração, um valor diferente para cada coluna da matriz β = constante, com valor ajustado através de calibração
  • 45. Os vínculos são estabelecidos através das somas ao longo das linhas e das colunas. Somando-se ao longo de uma linha i qualquer: µ j Aj ∑T j ij = Pi = λi × Pi × ∑ j (R ) β ij −1  µ j × Aj  Obtendo-se: λi = ∑ β  (i = 1, 2, ....) (1)  j (Rij )    Somando-se ao longo de uma coluna j qualquer: λi Pi ∑T i ij = Aj = µ j × A j × ∑ i (R ) β ij −1  λ ×P Obtendo-se: µ j = ∑ i β i  (i = 1, 2, ....) (2)  i (Rij )   
  • 46. A calibração do modelo de gravidade vinculado segue as seguintes etapas: (i) Calibra-se a constante β como será visto; (ii) Atribui-se, inicialmente o valor unitário a todos os coeficientes µj , ou seja, faz-se: µj = 1 para j = 1, 2,.... (iii) Determinam-se os valores de λi através da equação (1), entrando com os valores iniciais de µj ; (iv) Calculam-se a seguir novos valores de µj através da relação (2); (v) Repetem-se as iterações até que o processo convirja dentro de um nível de precisão desejado. Vejam a seguir o Exemplo 1.2.5 de Modelo de gravidade geral
  • 47. Considere-se uma cidade hipotética dividida em cinco zonas de tráfego. A distância entre as diversas zonas é apresentada na Tabela 1.2.1. Tabela 1.2.1 – Distâncias entre zonas Zona Distância entre zonas (km) i/j 1 2 3 4 5 1 1,6 4,5 7,0 4,5 8,8 2 4,5 1,2 4,1 7,0 11,7 3 7,0 4,1 1,2 11,1 15,8 4 4,5 7,0 11,1 1,4 4,7 5 8,8 11,7 15,8 4,7 1,3 As viagens diárias Tij entre as zonas de tráfego foram levantadas diretamente através de uma pesquisa domiciliar O-D (origem/destino) e são apresentadas na Tabela 1.2.2. Tabela 1.2.2 – Viagens diárias Tij Zona Viagens Diárias i/j 1 2 3 4 5 Pi 1 43.927 1.456 314 3.754 365 49.816 2 47.219 45.437 3.326 11.651 1.396 109.029 3 19.151 7.218 16.907 4.150 591 48.017 4 84.116 6.665 1.355 181.585 8.285 282.006 5 16.664 1.623 484 19.574 31.162 69.507 Aj 211.077 62.399 22.386 220.714 41.799
  • 48. Inicialmente determinam-se os valores de g ij , dados pela relação (4), dividindo-se cada elemento da matriz da Tabela 1.2.2 pelo produto entre Pi da zona produtora de viagem e Aj da zona atratora de viagem. Os resultados são apresentados na Tabela 1.2.3. Tabela 1.2.3 – Valores de g ij Zona g ij i/j 1 2 3 4 5 1 4,18,E-06 4,68,E-07 2,82,E-07 3,41,E-07 1,75,E-07 2 2,05,E-06 6,68,E-06 1,36,E-06 4,84,E-07 3,06,E-07 3 1,89,E-06 2,41,E-06 1,57,E-05 3,92,E-07 2,94,E-07 4 1,41,E-06 3,79,E-07 2,15,E-07 2,92,E-06 7,03,E-07 5 1,14,E-06 3,74,E-07 3,11,E-07 1,28,E-06 1,07,E-05
  • 49. A calibração do modelo é feita por meio de regressão simples, tendo sido obtidos os valores de β = 1,379 e R2 = 0,762, conforme apresentado no Gráfico 1.2.1. Gráfico 1.2.1 – Regressão para determinação de β 7,00 6,50 6,00 -log(gij) 5,50 5,00 y = 1,3792x + 5,0433 R 2 = 0,7623 4,50 4,00 - 0,20 0,40 0,60 0,80 1,00 1,20 1,40 log(dij)
  • 50. Determinam-se, a seguir, os coeficientes de distribuição de λi e µj através de processo iterativo descrito nesta seção. Define-se, como medida da precisão do processo, a (k ) diferença relativa entre dois valores sucessivos dos parâmetros, digamos λ(i k −1) e λi . Sendo ε a precisão desejada, deve-se ter: λ(i k ) − λi( k −1) ≤ε λ(i k −1) µ (j k ) − µ (j k −1) ≤ε µ (j k −1) Apresenta-se na Tabela 1.2.4 a seguir as primeiras iterações. Tabela 1.2.4 – Cálculo dos coeficientes de distribuição µ j × Aj λi × Pi µ j × Aj zona µ1 ∑ (R )β λ1 ∑ (R )β i µ2 ε ∑ (R )β λ2 Ε j ij ij j ij 1 1 149588,2 6,685E-06 0,6377 1,5682 57% 204739,7 4,88E-06 -27% 2 1 94739,0 1,0555E-05 1,2191 0,8203 -18% 97696,5 1,02E-05 -3% 3 1 49663,3 2,0136E-05 1,0199 0,9805 -2% 54157,49 1,85E-05 -8% 4 1 175323,6 5,7037E-06 1,2872 0,7769 -22% 158774,3 6,3E-06 10% 5 1 68348,8 1,4631E-05 0,9754 1,0252 3% 68844,41 1,45E-05 -1%
  • 51. Com nível de precisão ε =5%, foram necessárias 5 iterações para se chegar à convergência, tendo sido obtidos os seguintes valores de λi e µj representados na Tabela 1.2.5. Tabela 1.2.5 – Valores dos coeficientes de distribuição ajustados Zona λi µj 1 4,6243E-06 1,6857 2 9,7092E-06 0,8840 3 1,7262E-05 1,1097 4 6,5512E-06 0,7072 5 1,4734E-05 1,0027 Aplica-se o modelo ajustado para alguns pares de zonas, através da relação (0). Para i=1 e j=3 tem-se da Tabela 1.2.4 λ1 =4,6243E-06 e µ 3 =1,1097. Os totais de viagens produzidas e atraídas são apresentados na Tabela 1.2.2, ou seja, P1 =49.816 e A3 =22.386.
  • 52. Aplicando-se a relação (0), com R1,3 =7,0 km (Tabela 1.2.1) e β =1,379, obtem-se T1,3 =391, contra o valor observado de 314, indicado na Tabela 1.2.2. Há uma opção para utilização de um fator denominado k-fator para ajustar os fluxos estimados pelo modelo de distribuição. O fator é utilizado quando, por alguma razão o fluxo i,j não é estimado corretamente. O uso intensivo dos k-fatores podem incrementar o ajuste ano base, porém pode diminuir o poder de previsão para os anos futuros. Ti , j ki, j = Ti , j Onde Ti , j = fluxo observado Ti , j = fluxo estimado.
  • 53. 1.2.3 3a Etapa: Divisão Modal das Viagens A divisão ou escolha modal é a terceira etapa do processo de planejamento de transportes. Seu objetivo é estimar os fluxos de passageiros entre os pares de zonas de tráfego, para cada modo de transporte analisado. Suponhamos, por exemplo, que a análise contemple duas alternativas: (i) transporte coletivo, representado pelo sufixo C; (ii) transporte individual (auto), representado pelo sufixo I. Sendo φij(C ) a fração das viagens entre as zonas i e j que se utiliza de transporte público e φij( I ) a fração que se desloca em transporte individual, tem-se: Tij(C ) = φijC ) × Tij ( Tij( I ) = φij( I ) × Tij Com φij(C ) + φij( I ) = 1
  • 54. Os valores de Ti , j nestas expressões correspondem às viagens obtidas através do modelo de distribuição. A definição do modelo de divisão modal se faz através do ajuste via regressão múltipla φij(C ) de uma função do tipo: = f (t ijC ) , t ijI ) , cijC ) , cijI ) , E i , E j ) ( ( ( ( φ (I ) ij Onde: tijC ) , tijI ) ( ( = tempo de deslocamento entre as zonas i e j pelos modos C e I; cijC ) , cijI ) = ( ( custos de deslocamento entre as zonas i e j pelos modos C e I; Ei , E j = variáveis sócio-econômicas (renda, empregos etc) das zonas i e j. Vamos a seguir analisar um tipo de função utilizado na divisão modal baseado em modelos comportamentais.
  • 55. Modelos Comportamentais O enfoque comportamental à análise de demanda parte da Teoria do Consumidor, constituindo uma extensão dos conceitos da Economia Geral ao estudo de sistemas de transportes. Admite-se, para tanto, que o usuário seja um consumidor do serviço de transporte, enquanto que nas análises clássicas da Economia são consumidos produtos físicos como manufaturados, alimentos, etc. As decisões adotadas pelos indivíduos em relação ao consumo de um bem ou um serviço envolvem uma parcela de subjetivismo, mas incorporam também fatores racionais. Por exemplo, se uma pessoa resolve adquirir um televisor de um determinado tipo é claro que a decisão não pode ser explicada totalmente em termos econômico-financeiros. Ou seja, não existe estudo de viabilidade econômica que aponte essa ou aquela solução. Pesam aí fatores eminentemente subjetivos, gerados pela propaganda, pelas aspirações sociais de “status”, de conforto etc.
  • 56. Há, no entanto, fatores econômicos-financeiros que influem na seleção da marca, do próprio tipo de televisor, da casa comercial e das condições de financiamento. Isso porque o indivíduo tem restrições orçamentárias e define, subjetiva ou objetivamente, uma hierarquização pessoal de gastos (alimentação, habitação, educação, vestuário etc). Uma das premissas do enfoque comportamental é a de que o indivíduo estabelece subjetiva ou objetivamente um elenco de opções na ordem de preferência, e escolherá sempre a mais desejável, dado um conjunto de inclinações e dadas as condicionantes de ordem econômico-financeira e de oportunidade disponíveis. Por trás dessa premissa está se fazendo a hipótese de que os indivíduos, embora incorporem fatores subjetivos às suas decisões, mantém o mesmo padrão comportamental ao longo do tempo.
  • 57. Para se estabelecerem modelos comportamentais desse tipo é necessário, antes de mais nada, medir quantitativamente as preferências do usuário, que é o consumidor do transporte. Essa medida quantitativa é baseada no conceito de utilidade e se formaliza através de uma função de utilidade. Essa, por sua vez, está vinculada a uma série de atributos do produto consumido (o transporte). Atributos e nível de serviço O usuário, ao considerar diferentes opções, leva em consideração, objetiva ou subjetivamente, um certo número de variáveis ou atributos. Esses atributos que influem na decisão são chamados de variáveis de serviço.
  • 58. As variáveis que mais comumente compõem o nível de serviço são: (i) Variáveis ligadas ao tempo Tempo total de deslocamento; Tempo despendido nos pontos de transferência; Tempo de espera (ii) Variáveis ligadas ao custo Tarifa; Combustível; Pedágios; Estacionamento etc; (iii) Variáveis ligadas ao conforto Distância percorrida a pé; Número de transferências; Conforto físico
  • 59. Função de utilidade Para se entender o conceito de utilidade vamos considerar como exemplo simples uma situação em que as variáveis de serviço relevantes são apenas duas (i) o tempo total de deslocamento e (ii) o custo de transporte. A função de utilidade normalmente utilizada em estudos de transporte tem a forma: U = f ( X ,α ) Onde X = {x1 , x 2 ,......, x n } é o vetor das variáveis de serviço e α = {α 1 , α 2 ,......, α n } é o vetor de parâmetros (usualmente ajustado por calibração)
  • 60. Exemplo 1.3.1 Tomemos como exemplo, o caso de um indivíduo isolado que enfrenta um processo de decisão entre duas opções de transportes: marítmo ou rodoviário. As variáveis de decisão do usuário são as seguintes: (i) custo direto de transporte (C) representado pelas despesas desembolsadas diretamente pelo usuário; (ii) tempo de transporte (t) como atrasos, congestionamento nos portos, entraves burocráticos etc. (iii) variação do tempo de transporte (∆t) devido a imprevistos tais como atrasos, congestionamentos etc.
  • 61. Essa última variável (iii) é introduzida porque o confronto dos tempos médios não é suficiente para comparar as duas opções, visto que o transporte marítmo apresenta uma variabilidade nas previsões que não pode ser ignorada pelo usuário ao decidir entre os dois modos. Os dados referentes às duas alternativas (i e ii) são apresentados na Tabela 1.3.1. A função utilidade adotada é do tipo linear: U = α o + α 1t + α 2 C + α 3 ∆t (5) Tabela 1.3.1 – Custos e tempos de transporte Transporte Transporte Item rodoviário marítmo C - custo direto (R$/t) 115 85 t - tempo de transporte (dias) 3 20 ∆t - variação do tempo de transporte (dias) 1 10
  • 62. O valor de α0 adotou-se 0 neste exemplo. No processo de calibração dos modelos será analisado o significado deste parâmetro. Os valores dos parâmetros α1 , α 2 e α3 são estimados através de métodos indiretos, a serem analisados posteriormente. No presente exemplo, vamos admitir que os parâmetros já foram ajustados, com os valores α 1 =-1, α 2 =-1,5 e α 3 =-2. Observar que os sinais negativos estão ligados à variação de utilidade em função da variável considerada. Assim, se o custo de transporte é aumentado, a utilidade U deve diminuir; o sinal negativo traduz este valor. O mesmo ocorre em relação a t e ∆t.
  • 63. Se, por exemplo, a velocidade média v fosse uma das variáveis de serviço, era de se esperar que seu coeficiente tivesse sinal positivo, pois quanto mais rápido o transporte mais satisfeito ficará o usuário. Aplicando a função de utilidade (5) a duas opções obtemos os seguintes resultados: (i) Transporte marítmo: U M = α 1C M + α 2 t M + α 3 ∆t M = -1 x 85,00 – 1,5 x 20 – 2X10 = -135,00 (ii) Transporte rodoviário: U R = α 1C R + α 2 t R + α 3 ∆t R = -1 x 115,00 – 1,5 x 3 – 2 x 1 = -121,50 De acordo com uma das premissas da teoria do consumidor o usuário decide sempre pela alternativa que apresentar maior valor da utilidade. No caso U R 〉U M e portanto o usuário escolherá o transporte rodoviário.
  • 64. Mas como os valores são bem próximos é admissível indagar se a opção seria a mesma se a diferença fosse de apenas de uma unidade. Ou seja, se UM fosse igual a -121,49 a metodologia adotada indicaria sempre o transporte marítmo uma vez que U M 〉U R . Esse problema ocorre porque estamos atribuindo ao comportamento do usuário um comportamento nitidamente determinístico.
  • 65. Na prática os indivíduos atribuem utilidades diferentes aos atributos, seja porque percebem de forma diferente os efeitos sobre si das diversas variações de serviço, seja porque alocam pesos diversos aos vários atributos. Assim, a utilidade final, considerando agora os vários indivíduos que constituem uma determinada categoria analisada, passa a ser uma variável aleatória dada por: Wi = U i + ε i (6) Onde Ui = parcela determinística da função utilidade εi = parcela aleatória
  • 66. A escolha da alternativa k passa a ser regida agora por um processo probabilístico. A probabilidade de escolha da alternativa k é dada agora por: [ Pk = prob Wk ≥ W j ] para i = 1,2, ....,n Substituindo Wk e Wj pela expressão (6) [ Pk = prob U k + ε k ≥ U j + ε j ] (7) Ou [ Pk = prob ε j − ε k ≤ U k − U j ] com j = 1, 2, ..., n Admite-se que a variável aleatória εk seja regida por uma distribuição de Weibull, que tem a seguinte formulação: prob[ε k ≤ ε ] = exp[− exp(λε )] (8) Com ε variando no intervalo - ∞ , +∞, sendo λ um parâmetro a ser ajustado por calibração.
  • 67. Partindo da distribuição de Weibull dada pela expressão (8) e combinando com a expressão (7), Domenich e McFaden1 deduzem o modelo multinomial, que é dado por: exp[U k ] Pk = ∑ exp[U ] n j j =1 No caso de haver apenas dois modos têm-se o modelo logit binomial: exp[U k ] Pk = com k = 1, 2 exp[U 1 ] + exp[U 2 ] Dividindo-se o numerador e o denominador da expressão acima por exp[U k ] obtem-se: 1 1 P1 = = (9) 1 + exp[U 2 − U 1 ] 1 + exp[∆U ] 1 1 P2 = = 1 + exp[− (U 2 − U 1 )] 1 + exp[− ∆U ] 1 Domenich, T. e D. McFadden. “Urban Travel Demand: A behavioral Analysis”. North Holland, Holanda, 1975
  • 68. Exemplo 1.3.2 Deseja-se estimar a divisão da demanda entre o transporte individual (auto) e o transporte coletivo (metrô) numa ligação urbana entre dois pontos A e B com as seguintes variáveis de serviço: Tabela 1.3.2 – Variáveis de serviço dos modos Auto e Metrô Item Auto Metrô x1 - tempo consumido dentro do veículo (min) 15 25 x 2 - tempo consumido fora do veículo em 5 18 esperas, deslocamentos a pé etc (min) x3 - custo direto total de transporte (R$) 11 2
  • 69. A função utilidade adotada é linear, associada a um modelo logit: U = α 1 x1 + α 2 x 2 + α 3 x3 Com α 1 = −0,325 × 10 −2 , α 2 = −0,650 × 10 −2 , α 3 = −0,350 × 10 −2 Tem-se [ ] [ ] [ ∆U = α 1 x1( B ) − x1( A) + α 2 x 2B ) − x 2 A) + α 3 x3B ) − x3 A) ( ( ( ( ] Substituindo os valores das variáveis na expressão acima: ∆U = −0,325 × 10 −2 × (25 − 15) − 0,650 × 10 −2 × (18 − 5) − 0,350 × 10 −2 × (2,00 − 11,00) = 0,0085 Aplicando agora a expressão (9) 1 PA = = 0,48 e PB = 1 − PA = 0,52 1 + exp[− ∆U ] Dessa forma 48% da demanda se utilizaria do automóvel enquanto que 52% se deslocaria através do metrô.
  • 70. Calibração do modelo logit binomial O modelo logit binomial pode ser linearizado de forma a ter seus coeficientes ajustados por meio de regressão múltipla. Consideremos, para isso, a expressão 1 PA = 1 + exp[∆U ] Invertendo ambos os membros da expressão acima se obtêm: 1 = 1 + exp(∆U ) PA Explicitando ∆U através de logaritmos:  1   P −1 = ∆U ln   A  Substitui-se ∆U pela sua forma expandida:  1  [ ] n  ln − 1 = α 0 + ∑ α i xi( B ) − xi( A)  (10)  PA  i =1
  • 71. O coeficiente α0 , que foi introduzido na expressão de ∆U representa os fatores subjetivos não captados pelo modelo e, eventualmente, alguma variável de serviço não considerada na análise. Seja: λi = xi( B ) − xi( A) Substituindo em (10) tem-se  1   P − 1 = α 0 + α 1λ1 + α 2 λ 2 + α 3 λ3 + ... + α n λ n y = ln   A  Através da expressão acima podem-se ajustar, através de regressão múltipla, os coeficientes α 0 , α 1 , α 2 , α 3 ...α n .
  • 72. Exemplo 1.3.3 Uma determinada região urbana é subdividida em 8 zonas de tráfego. Através de pesquisa direta levantou-se o número de pessoas que usam automóvel e ônibus na viagem residência-trabalho. Admite-se, no caso, que os empregos estejam concentrados no centro da cidade. Os dados são apresentados na Tabela 1.3.3 Modo A - auto Modo B - ônibus tempo Custo (min) (R$) Viagens tempo Custo (min) (R$) Viagens λ1 λ2 PA y zona 1 15 6,65 3.320 25 1,50 2.180 10 -5,15 0,604 -0,42064 2 20 8,35 5.248 40 1,50 2.512 20 -6,85 0,676 -0,73677 3 10 5,00 2.020 20 1,50 1.250 10 -3,50 0,618 -0,47995 4 25 9,90 7.902 50 2,00 2.920 25 -7,90 0,730 -0,99553 5 35 13,15 8.723 60 2,50 4.702 25 -10,65 0,650 -0,61798 6 10 4,20 3.470 27 1,50 1.809 17 -2,70 0,657 -0,65138 7 18 7,60 1.812 35 1,50 970 17 -6,10 0,651 -0,62489 8 22 9,20 2.690 35 1,50 2.140 13 -7,70 0,557 -0,22874
  • 73. Os parâmetros λ1 e λ2 são as variáveis independentes e y a variável dependente. Aplicando-se a regressão múltipla têm-se os valores para α 0 =0,1783, α 1 =-0,04524 e -2 α 2 =-0,5675x10 e R2 = 0,81 considerado relativamente alto. Deve-se ressaltar, no entanto, que não é possível determinar uma função de utilidade absoluta: sempre se trabalha com a utilidade diferencial ∆U e assim a inferência obtida é válida para a comparação entre dois modos analisados, no contexto em que os dados foram levantados. Ou seja, o conceito de utilidade aqui utilizado é eminentemente relativo. Quando o número de modos supera dois o modelo logit resultante é do tipo multinomial, não sendo possível a sua linearização. É necessário, para calibrá-lo, lançar mão de técnicas de cálculo numérico, que permitam a determinação dos coeficientes αi da função de utilidade. Este modelo não será objeto deste curso.
  • 74. 1.2.4 4a Etapa: Alocação das Viagens Uma vez efetuada a divisão modal dos fluxos pelos diversos modos alternativos, passa-se à alocação dos mesmos às redes modais. Essas últimas são representadas pelas ligações e nós que formam uma rede de transportes como visto anteriormente. Os modelos de alocação consideram, basicamente, os parâmetros: tempos de deslocamento para cada caminho alternativo; a capacidade das ligações; e custo do deslocamento. Usualmente procura-se escolher o caminho correspondente ao menor tempo de percurso ou ao menor custo generalizado. O rateio do fluxo pelos diversos caminhos alternativos leva em conta a menor impedância ao deslocamento bem como os efeitos de restrição de capacidade no escoamento do tráfego.
  • 75. Exemplo 1.4.1 Apresentamos, a seguir um exemplo de modelo de alocação de fluxo. Suponhamos que foram estimadas 300 viagens diárias por automóvel entre as zonas 10 e 15 de uma região urbana em estudo. A rede viária (simplificada) é mostrada na Figura 1.4.1. Para cada tramo da rede foi calculado o custo generalizado, que é função da distância d (km) e do tempo t (min). Os valores de d, t e do custo generalizado são apresentados na Tabela 1.4.1. Tabela 1.4.1 – Distâncias, tempos de percurso e custos generalizados Nó Nó d (km) t (min) C (R$) origem destino 10 1001 0,42 0,84 1,43 10 1002 0,33 0,66 1,12 15 1501 0,73 1,46 2,47 15 1502 0,63 1,26 2,14 15 1503 0,93 1,86 3,16 1001 1503 1,40 2,80 4,77 1002 1501 0,32 0,64 1,10 1002 1502 0,70 1,40 2,37 1502 1503 0,50 1,00 1,71
  • 76. Figura 1.4.1 – Rede simplificada 1501 Centróide da zona de 1002 15 origem 2,47 0 1,1 Centróide da 1,12 zona de 10 destino 2 ,3 1,43 7 14 2, 3,16 1502 1001 4,77 1, 1, 71 1 1503
  • 77. A seguir são calculados os caminhos de menor custo generalizado a partir de cada um dos nós à zona de destino 15. Isso é feito através de algoritmo de busca, resultando para o exemplo nos seguintes valores: Tabela 1.4.2 – Custos generalizados mínimos de cada nó à zona de destino Custo generalizado Nó origem mínimo (R$) 10 4,69 15 0,00 1001 7,93 1002 3,57 1501 2,47 1502 2,14 1503 3,16
  • 78. Nem todos os caminhos que ligam o nó 10 ao nó 15 devem ser considerados. Na rede da Figura 1.4.1 tem-se seis caminhos alternativos a saber: (i) 10 – 1002 – 1501 – 15 (ii) 10 - 1002 – 1502 – 15 (iii) 10 – 1001 – 1503 – 15 (iv) 10 – 1002 – 1502 – 1503 – 15 (v) 10 – 1001 – 1503 – 1502 – 15 (vi) 10 – 1001 – 1503 – 1502 – 1002 – 1501 – 15 O critério para se excluir caminhos sem interesse para alocação do fluxo é o de garantir o decréscimo sistemático do custo generalizado que falta até a zona de destino. Ou seja, à medida que se vai caminhando de um nó para outro, o custo generalizado à zona de destino deve ir decrescendo continuamente.
  • 79. Suponhamos, para exemplificar, o nó inicial 10. Há dois nós adjacentes: 1001 e 1002. O custo generalizado mínimo de 10 a 15, conforme a Tabela 1.4.2 é 4,69. Considerando agora os custos generalizados mínimos a partir de 1001 e 1002 vê-se que o primeiro, igual a 7,93 é maior do que o correspondente ao custo generalizado do nó 10. O custo do nó 1002 é igual a 3,57, portanto, menor do que o nó inicial. Dessa forma os caminhos que partem do nó 10 passando pelo nó 1001 são todos eliminados, já que envolvem um retrocesso, ou seja, um aumento no custo generalizado até o destino. Considerando agora o nó 1002, o custo generalizado mínimo dado pela Tabela 1.4.2 é igual a 3,57. Os caminhos possíveis do nó 1002 até o destino 15, passam pelos nós 10, 1501 e 1502. O primeiro passando pelo nó 10 está eliminado pois seu custo, 4,69, é maior do que 3,57.
  • 80. Os outros dois caminhos, por 1501 e 1502 são viáveis, já que os respectivos custos (2,47 e 2,14 respectivamente) são menores do que 3,57. Consideremos agora o nó 1502, com custo generalizado mínimo igual a 2,14. Esse nó está ligado aos nós 1002, 1503 e 15, com custos generalizados mínimos iguais a 3,57, 3,16 e 0 respectivamente. Vê-se, portanto, que a única ligação viável é 1502-15, pois os caminhos via nós 1002 e 1503 apresentam custos generalizados mínimos maiores do que 2,14. O processo acima descrito, que nas redes de maior porte é realizado computacionalmente, leva a dois caminhos alternativos viáveis entre as zonas 10 e 15: (i) 10 – 1002 - 1501 – 15 (ii) 10 – 1002 – 1502 – 15
  • 81. Os demais não são considerados para a alocação de fluxos. O rateio dos fluxos em cada nó é feito considerando os custos generalizados daquele nó até o destino, através dos caminhos alternativos viáveis que saem daquele nó. Consideremos, por exemplo, o nó 1002. Há dois caminhos viáveis a partir de 1002 e terminando na zona 15: (i) 1002 – 1501 – 15 e (ii) 1002 – 1502 – 15. Os custos generalizados respectivos são iguais a 3,57 e 4,51. A divisão do fluxo que sai do nó 1002 com destino à zona 15 pode ser feita através de um modelo “logit”, do tipo: exp[β C1 ] φ1 = exp[β C1 ] + exp[β C 2 ] exp[β C 2 ] φ2 = exp[β C1 ] + exp[β C 2 ] Onde C1 e C2 são os custos generalizados 3,57 e 4,51 respectivamente e β é um parâmetro ajustado por calibração.
  • 82. No exemplo β =-0,75, levando à φ =0,669 e φ =0,331. Multiplicando-se o total de viagens 1 2 que sai da zona 10 com destino à zona 15 tem-se: F1 = 0,669 × 300 = 201 F2 = 0,331 × 300 = 99 Dessa forma são alocadas 201 viagens ao caminho 1002-1501-15 e 99 viagens ao caminho 1002-1502-15. O resultado da alocação é mostrado na Figura 1.4.2.
  • 83. Figura 1.4.2 – Resultado da alocação de fluxos 1501 Centróide da 201 zona de 201 300 1002 15 origem Centróide da zona de destino 10 99 99 1502 1001 1503
  • 84. O congestionamento crescente de cada tramo, à medida que o fluxo aumenta em relação à capacidade da via é levado em consideração através de funções de restrição de capacidade do tipo: β  V   t = t0 1 + α ×      C   Onde t0 = tempo de percurso no tramo quando não há restrição de capacidade t = tempo de percurso para o fluxo V C = capacidade da via e α,β = coeficientes.
  • 85. Por exemplo, adotando-se para um determinado tipo de tramo os valores de α = 0,5 e V β =4 para uma solicitação = 0,9 tem-se: C t = t 0 (1 + 0,5 × 0,9 4 ) = 1,328 Portanto o tempo inicial deve ser acrescido de 32,8%. Os novos tempos levam a novos valores de custo generalizado, que são re-introduzidos no modelo, provocando novas alocações. O processo continua iterativamente até que se obtenha a convergência.
  • 86. FIM DA PARTE B Alberto Lima - curso.transporte@uol.com.br Agradecimentos: Oficina Consultores e Metrô SP www.cursodetransporte.com.br
