7 discordancias deformacao

1
EleaniMariadaCosta-DEM/PUCRS

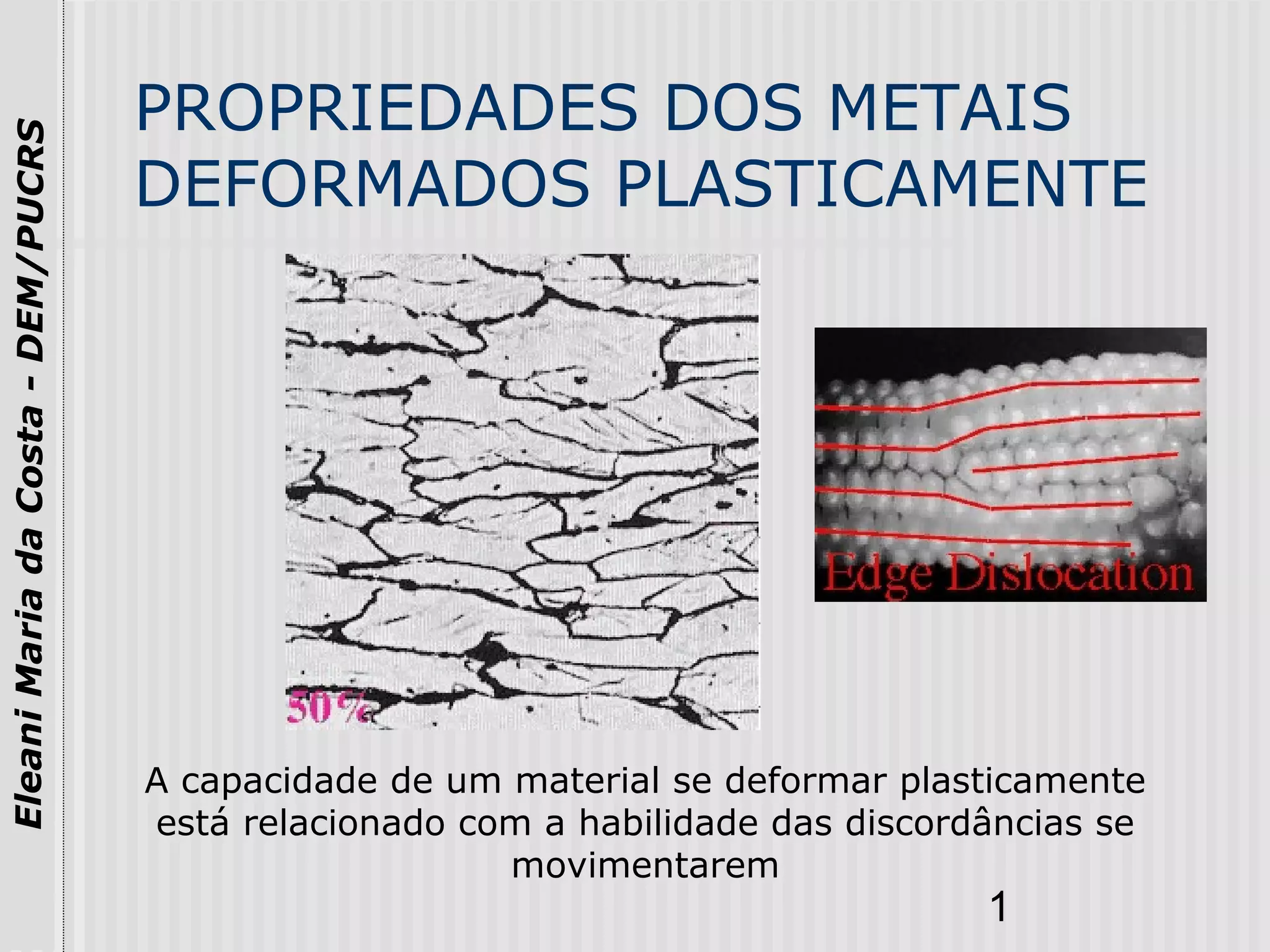

PROPRIEDADES DOS METAIS
DEFORMADOS PLASTICAMENTE
A capacidade de um material se deformar plasticamente
está relacionado com a habilidade das discordâncias se
movimentarem

2

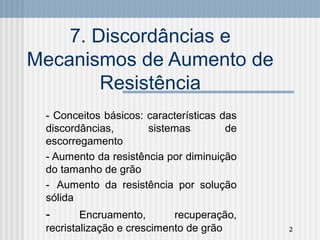

7. Discordâncias e
Mecanismos de Aumento de
Resistência
- Conceitos básicos: características das
discordâncias, sistemas de
escorregamento
- Aumento da resistência por diminuição
do tamanho de grão
- Aumento da resistência por solução
sólida
- Encruamento, recuperação,
recristalização e crescimento de grão

3
PROPRIEDADES DOS METAIS
DEFORMADOS PLASTICAMENTE
A capacidade de um material se deformar plasticamente
está relacionado com a habilidade das discordâncias se
movimentarem

4
DEFORMAÇÃO PLÁSTICA
 Os materiais podem ser solicitados por tensões
de compressão, tração ou de cisalhamento.
 Como a maioria dos metais são menos
resistentes ao cisalhamento que à tração e
compressão e como estes últimos podem
ser decompostos em componentes de
cisalhamento, pode-se dizer que os metais
se deformam pelo cisalhamento plástico ou
pelo escorregamento de um plano cristalino
em relação ao outro.
 O escorregamento de planos atômicos envolve o
movimento de discordâncias

5
DISCORDÂNCIAS E
DEFORMAÇÃO PLÁSTICA

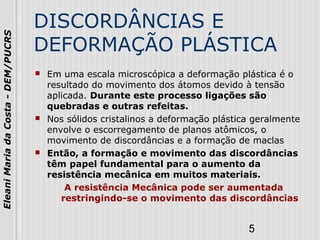

 Em uma escala microscópica a deformação plástica é o
resultado do movimento dos átomos devido à tensão
aplicada. Durante este processo ligações são
quebradas e outras refeitas.
 Nos sólidos cristalinos a deformação plástica geralmente
envolve o escorregamento de planos atômicos, o
movimento de discordâncias e a formação de maclas
 Então, a formação e movimento das discordâncias
têm papel fundamental para o aumento da
resistência mecânica em muitos materiais.
A resistência Mecânica pode ser aumentada
restringindo-se o movimento das discordâncias

6

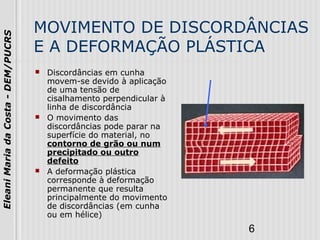

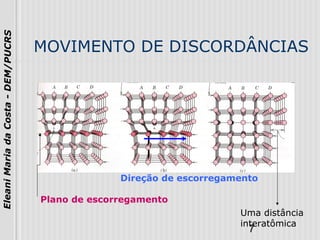

MOVIMENTO DE DISCORDÂNCIAS
E A DEFORMAÇÃO PLÁSTICA
 Discordâncias em cunha
movem-se devido à aplicação
de uma tensão de
cisalhamento perpendicular à
linha de discordância
 O movimento das
discordâncias pode parar na
superfície do material, no
contorno de grão ou num
precipitado ou outro
defeito
 A deformação plástica
corresponde à deformação
permanente que resulta
principalmente do movimento
de discordâncias (em cunha
ou em hélice)

7
Plano de escorregamento
Direção de escorregamento
Uma distância
interatômica

8
EM CUNHA E EM HÉLICE
Fonte: Prof. Sidnei/ DCMM/PUCRJ

9

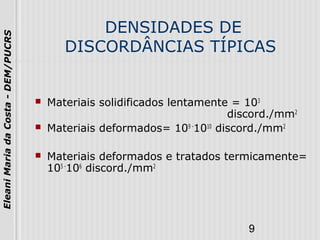

DENSIDADES DE
DISCORDÂNCIAS TÍPICAS
 Materiais solidificados lentamente = 103
discord./mm2
 Materiais deformados= 109 -
1010
discord./mm2
 Materiais deformados e tratados termicamente=
105 -
106
discord./mm2

10

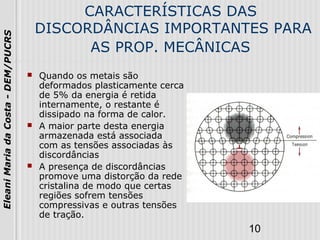

CARACTERÍSTICAS DAS
DISCORDÂNCIAS IMPORTANTES PARA
AS PROP. MECÂNICAS
 Quando os metais são
deformados plasticamente cerca
de 5% da energia é retida
internamente, o restante é
dissipado na forma de calor.
 A maior parte desta energia
armazenada está associada
com as tensões associadas às
discordâncias
 A presença de discordâncias
promove uma distorção da rede
cristalina de modo que certas
regiões sofrem tensões
compressivas e outras tensões
de tração.

11
INTERAÇÃO DE
DISCORDÂNCIAS
 ATRAÇÃO  REPULSÃO

12

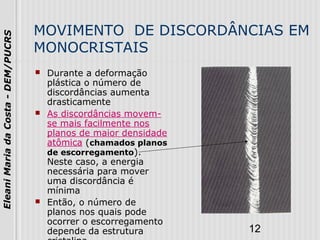

MOVIMENTO DE DISCORDÂNCIAS EM
MONOCRISTAIS
 Durante a deformação
plástica o número de
discordâncias aumenta
drasticamente
 As discordâncias movem-
se mais facilmente nos
planos de maior densidade
atômica (chamados planos
de escorregamento).
Neste caso, a energia
necessária para mover
uma discordância é
mínima
 Então, o número de
planos nos quais pode
ocorrer o escorregamento
depende da estrutura

13

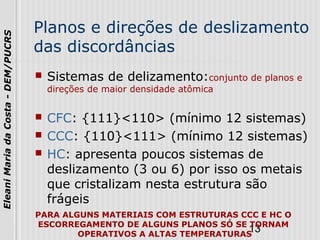

Planos e direções de deslizamento
das discordâncias
 Sistemas de delizamento:conjunto de planos e
direções de maior densidade atômica
 CFC: {111}<110> (mínimo 12 sistemas)
 CCC: {110}<111> (mínimo 12 sistemas)
 HC: apresenta poucos sistemas de
deslizamento (3 ou 6) por isso os metais
que cristalizam nesta estrutura são
frágeis
PARA ALGUNS MATERIAIS COM ESTRUTURAS CCC E HC O
ESCORREGAMENTO DE ALGUNS PLANOS SÓ SE TORNAM
OPERATIVOS A ALTAS TEMPERATURAS

14

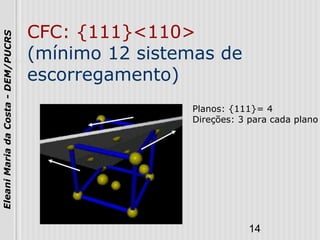

CFC: {111}<110>
(mínimo 12 sistemas de
escorregamento)
Planos: {111}= 4
Direções: 3 para cada plano

15

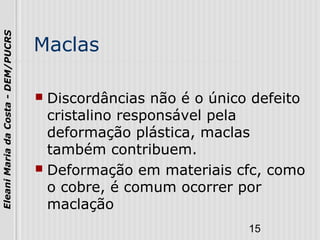

Maclas
 Discordâncias não é o único defeito
cristalino responsável pela
deformação plástica, maclas
também contribuem.
 Deformação em materiais cfc, como
o cobre, é comum ocorrer por
maclação

16

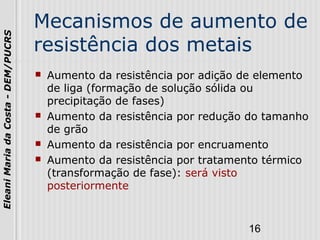

Mecanismos de aumento de
resistência dos metais
 Aumento da resistência por adição de elemento
de liga (formação de solução sólida ou
precipitação de fases)
 Aumento da resistência por redução do tamanho
de grão
 Aumento da resistência por encruamento
 Aumento da resistência por tratamento térmico
(transformação de fase): será visto
posteriormente

17

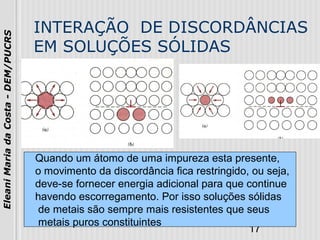

INTERAÇÃO DE DISCORDÂNCIAS
EM SOLUÇÕES SÓLIDAS
Quando um átomo de uma impureza esta presente,
o movimento da discordância fica restringido, ou seja,
deve-se fornecer energia adicional para que continue
havendo escorregamento. Por isso soluções sólidas
de metais são sempre mais resistentes que seus
metais puros constituintes

18

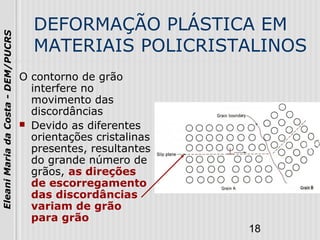

DEFORMAÇÃO PLÁSTICA EM
MATERIAIS POLICRISTALINOS
O contorno de grão
interfere no
movimento das
discordâncias
 Devido as diferentes
orientações cristalinas
presentes, resultantes
do grande número de
grãos, as direções
de escorregamento
das discordâncias
variam de grão
para grão

19
Aumento da resistência por
diminuição do tamanho de grão
 O contorno de grão funciona como
um barreira para a continuação do
movimento das discordâncias devido
as diferentes orientações presentes
e também devido às inúmeras
descontinuidades presentes no
contorno de grão.

20

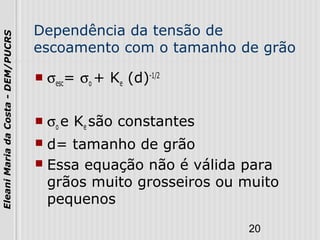

Dependência da tensão de
escoamento com o tamanho de grão
 σesc= σo + Ke (d)-1/2
 σo e Ke são constantes
 d= tamanho de grão
 Essa equação não é válida para
grãos muito grosseiros ou muito
pequenos

21
ENCRUAMENTO OU ENDURECIMENTO
PELA DEFORMAÇÃO À FRIO
 É o fenômeno no qual um material endurece
devido à deformação plástica (realizado
pelo trabalho à frio)
 Esse endurecimento dá-se devido ao
aumento de discordâncias e imperfeições
promovidas pela deformação, que impedem
o escorregamento dos planos atômicos
 A medida que se aumenta o encruamento maior
é a força necessária para produzir uma maior
deformação
 O encruamento pode ser removido por
tratamento térmico (recristalização)

22

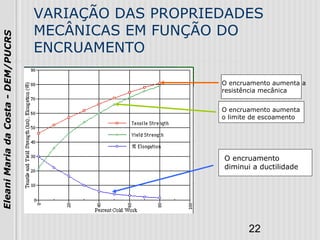

VARIAÇÃO DAS PROPRIEDADES
MECÂNICAS EM FUNÇÃO DO
ENCRUAMENTO
O encruamento aumenta a
resistência mecânica
O encruamento aumenta
o limite de escoamento
O encruamento
diminui a ductilidade

23

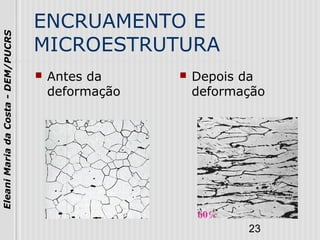

ENCRUAMENTO E
MICROESTRUTURA
 Antes da
deformação
 Depois da
deformação

24
RECRISTALIZAÇÃO
(Processo de Recozimento para
Recristalização)
 Se os metais deformados
plasticamente forem submetidos ao
um aquecimento controlado, este
aquecimento fará com que haja um
rearranjo dos cristais deformados
plasticamente, diminuindo a dureza
dos mesmos

25

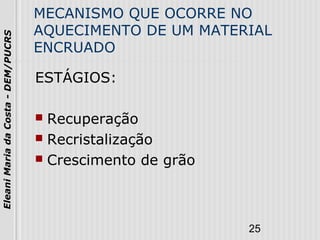

MECANISMO QUE OCORRE NO
AQUECIMENTO DE UM MATERIAL
ENCRUADO
ESTÁGIOS:
 Recuperação
 Recristalização
 Crescimento de grão

26

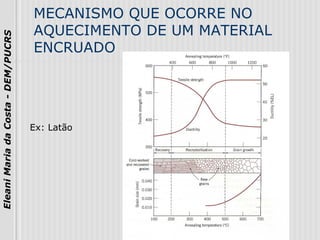

MECANISMO QUE OCORRE NO
AQUECIMENTO DE UM MATERIAL
ENCRUADO
Ex: Latão

27

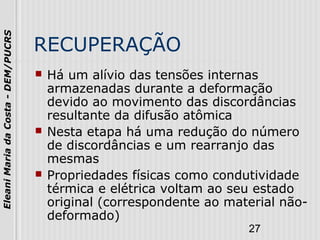

RECUPERAÇÃO
 Há um alívio das tensões internas
armazenadas durante a deformação
devido ao movimento das discordâncias
resultante da difusão atômica
 Nesta etapa há uma redução do número
de discordâncias e um rearranjo das
mesmas
 Propriedades físicas como condutividade
térmica e elétrica voltam ao seu estado
original (correspondente ao material não-
deformado)

28

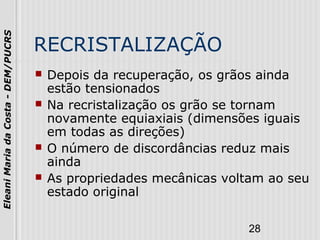

RECRISTALIZAÇÃO
 Depois da recuperação, os grãos ainda
estão tensionados
 Na recristalização os grão se tornam
novamente equiaxiais (dimensões iguais
em todas as direções)
 O número de discordâncias reduz mais
ainda
 As propriedades mecânicas voltam ao seu
estado original

29

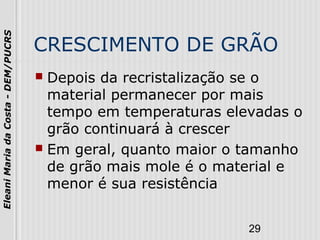

CRESCIMENTO DE GRÃO
 Depois da recristalização se o
material permanecer por mais
tempo em temperaturas elevadas o
grão continuará à crescer
 Em geral, quanto maior o tamanho
de grão mais mole é o material e
menor é sua resistência

30
TEMPERATURAS DE
RECRISTALIZAÇÃO
 A temperatura de recristalização é
dependente do tempo
 A temperatura de recristalização
está entre 1/3 e ½ da temperatura
de fusão

31

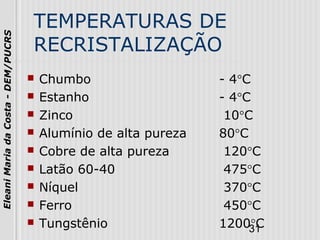

TEMPERATURAS DE
RECRISTALIZAÇÃO
 Chumbo - 4°C
 Estanho - 4°C
 Zinco 10°C
 Alumínio de alta pureza 80°C
 Cobre de alta pureza 120°C
 Latão 60-40 475°C
 Níquel 370°C
 Ferro 450°C
 Tungstênio 1200°C

32
DEFORMAÇÃO À QUENTE E
DEFORMAÇÃO À FRIO
 Deformação à quente: quando a
deformação ou trabalho mecânico é
realizado acima da temperatura de
recristalização do material
 Deformação à frio: quando a
deformação ou trabalho mecânico é
realizado abaixo da temperatura de
recristalização do material

33

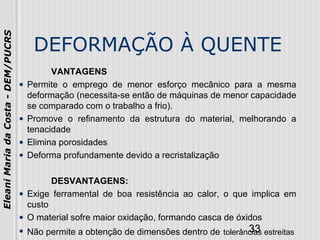

DEFORMAÇÃO À QUENTE
VANTAGENS
• Permite o emprego de menor esforço mecânico para a mesma
deformação (necessita-se então de máquinas de menor capacidade
se comparado com o trabalho a frio).
• Promove o refinamento da estrutura do material, melhorando a
tenacidade
• Elimina porosidades
• Deforma profundamente devido a recristalização
DESVANTAGENS:
• Exige ferramental de boa resistência ao calor, o que implica em
custo
• O material sofre maior oxidação, formando casca de óxidos
• Não permite a obtenção de dimensões dentro de tolerâncias estreitas

34
DEFORMAÇÃO À FRIO
• Aumenta a dureza e a resistência dos materiais,
mas a ductilidade diminui
• Permite a obtenção de dimensões dentro de
tolerâncias estreitas
• Produz melhor acabamento superficial

35
VARIAÇÃO DAS PROPRIEDADES EM
FUNÇÃO DO ENCRUAMENTO

7 discordancias deformacao

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a 7 discordancias deformacao

Mais de carlomitro

7 discordancias deformacao
