A quadra de esportes coberta possui 700m2 e conta com iluminação, demarcações no chão, tabelas, traves e postes para diferentes modalidades esportivas. Deve ter sanitários acessíveis e bebedouros independentes do funcionamento da escola. É necessário respeitar normas de acessibilidade, iluminação, ventilação e instalações elétricas.

1. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Quadra de Esportes Coberta
Página
1/2 22AVivência
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Julho/2014

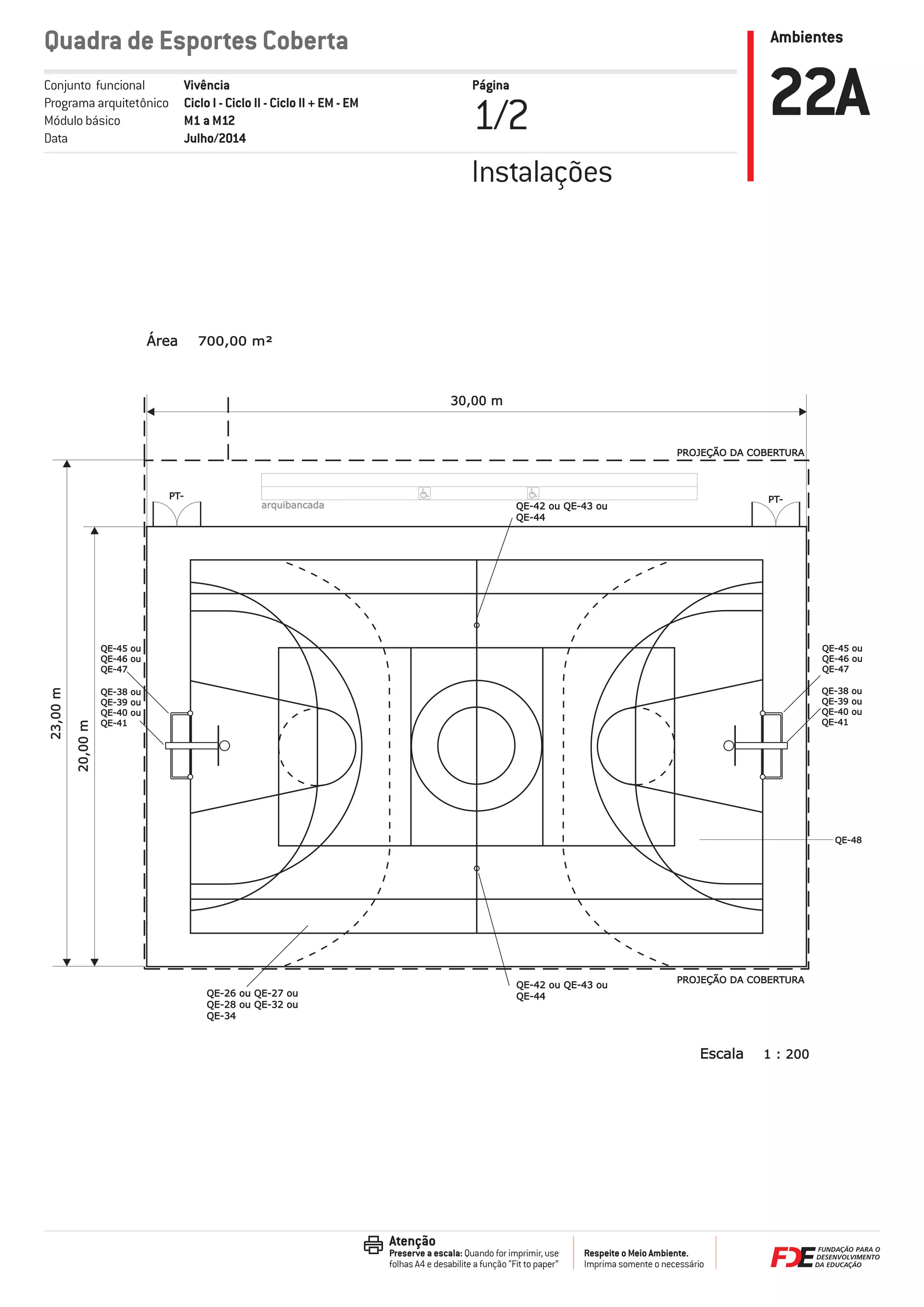

Conjunto funcional
Programa arquitetônico
Módulo básico
Data
PROJEÇÃO DA COBERTURA
QE-45 ou
QE-46 ou
QE-47
QE-38 ou
QE-39 ou
QE-40 ou
QE-41
PROJEÇÃO DA COBERTURA
QE-42 ou QE-43 ou
QE-44
QE-42 ou QE-43 ou
QE-44
QE-26 ou QE-27 ou
QE-28 ou QE-32 ou
QE-34
30,00 m
23,00m
QE-45 ou
QE-46 ou
QE-47
QE-38 ou
QE-39 ou
QE-40 ou
QE-41
700,00 m²Área
PT-
20,00m
1 : 200Escala
PT-
arquibancada
QE-48
Instalações

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Quadra de Esportes Coberta
Página
2/222A Vivência
Ciclo I - Ciclo II - Ciclo II + EM - EM
M1 a M12
Julho/2014
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

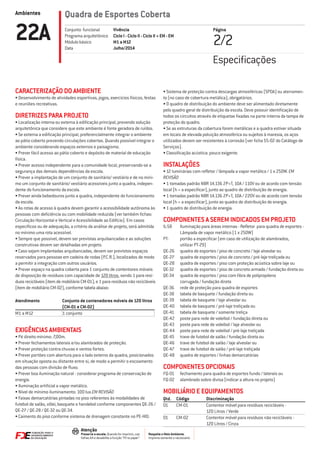

Especificações
CARACTERIZAÇÃO DO AMBIENTE
• Desenvolvimento de atividades esportivas, jogos, exercícios físicos, festas
e reuniões recreativas.
DIRETRIZES PARA PROJETO
• Localização interna ou externa à edificação principal, prevendo solução
arquitetônica que considere que este ambiente é fonte geradora de ruídos.
• Se externa a edificação principal, preferencialmente integrar o ambiente
ao pátio coberto prevendo circulações cobertas. Quando possível integrar o
ambiente considerando espaços externos e paisagismo.
• Prever fácil acesso ao pátio coberto e depósito de material de educação
física.
• Prever acesso independente para a comunidade local, preservando-se a
segurança das demais dependências da escola.
• Prever a implantação de um conjunto de sanitário/ vestiário e de no míni-
mo um conjunto de sanitário/ vestiário acessíveis junto a quadra, indepen-
dente do funcionamento da escola.
• Prever ainda bebedouros junto a quadra, independente do funcionamento
da escola.
• As rotas de acesso à quadra devem garantir a acessibilidade autônoma às
pessoas com deficiência ou com mobilidade reduzida (ver também fichas:
Circulação Horizontal e Vertical e Acessibilidade ao Edifício). Em casos
específicos ou de adequação, a critério da análise de projeto, será admitida
no mínimo uma rota acessível.
• Sempre que possível, devem ser previstas arquibancadas e as soluções
construtivas devem ser detalhadas em projeto.
• Caso sejam implantadas arquibancadas, devem ser previstos espaços
reservados para pessoas em cadeira de rodas (P.C.R.), localizados de modo
a permitir a integração com outros usuários.
• Prever espaço na quadra coberta para 1 conjunto de contentores móveis
de disposição de resíduos com capacidade de 120 litros, sendo 1 para resí-
duos recicláveis (item de mobiliário CM-01), e 1 para resíduos não recicláveis
(item de mobiliário CM-02), conforme tabela abaixo:
Atendimento Conjunto de contenedores móveis de 120 litros
(CM-01 e CM-02)
M1 a M12 1 conjunto
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 7,00m.
• Prever fechamentos laterais e/ou alambrados de proteção.
• Prever proteção contra chuvas e ventos fortes.
• Prever portões com abertura para o lado externo da quadra, posicionados
em situação oposta ou distante entre si, de modo a permitir o escoamento
das pessoas com divisão de fluxo.
• Prever boa iluminação natural - considerar programa de conservação de
energia.
• Iluminação artificial a vapor metálico.
• Nível de mínimo iluminamento: 100 lux.EM REVISÃO
• Faixas demarcatórias pintadas no piso referentes às modalidades de
futebol de salão, vôlei, basquete e handebol conforme componentes QE-26 /
QE-27 / QE-28 / QE-32 ou QE-34.
• Caimento do piso conforme sistema de drenagem constante no PE-HID.
• Sistema de proteção contra descargas atmosféricas (SPDA) ou aterramen-
to (no caso de cobertura metálica), obrigatórios.
• O quadro de distribuição do ambiente deve ser alimentado diretamente
pelo quadro geral de distribuição da escola. Deve possuir identificação de
todos os circuitos através de etiquetas fixadas na parte interna da tampa de
proteção do quadro.
• Se as estruturas da cobertura forem metálicas e a quadra estiver situada
em locais de elevada poluição atmosférica ou sujeitos à maresia, os aços
utilizados devem ser resistentes à corrosão (ver ficha S5-02 do Catálogo de
Serviços).
• Classificação acústica: pouco exigente.
INSTALAÇÕES
• 12 luminárias com refletor / lâmpada a vapor metálico / 1 x 250W. EM
REVISÃO
• 1 tomadas padrão NBR 14.136 2P+T, 10A / 110V ou de acordo com tensão
local (h = a especificar), junto ao quadro de distribuição de energia.
• 1 tomadas padrão NBR 14.136 2P+T, 10A / 220V ou de acordo com tensão
local (h = a especificar), junto ao quadro de distribuição de energia.
• 1 quadro de distribuição de energia.
COMPONENTES A SEREM INDICADOS EM PROJETO
IL-58 Iluminação para áreas internas - Refletor para quadra de esportes -
Lâmpada de vapor metálico (1 x 250W)
PT- portão a especificar (em caso de utilização de alambrados,
utilizar PT-29)
QE-26 quadra de esportes / piso de concreto / laje alveolar ou
QE-27 quadra de esportes / piso de concreto / pré-laje treliçada ou
QE-28 quadra de esportes / piso com proteção acústica sobre laje ou
QE-32 quadra de esportes / piso de concreto armado / fundação direta ou
QE-34 quadra de esportes / piso com fibra de polipropileno
corrugada / fundação direta
QE-36 rede de proteção para quadra de esportes
QE-38 tabela de basquete / fundação direta ou
QE-39 tabela de basquete / laje alveolar ou
QE-40 tabela de basquete / pré-laje treliçada ou
QE-41 tabela de basquete / somente treliça
QE-42 poste para rede de voleibol / fundação direta ou
QE-43 poste para rede de voleibol / laje alveolar ou
QE-44 poste para rede de voleibol / pré-laje treliçada
QE-45 trave de futebol de salão / fundação direta ou
QE-46 trave de futebol de salão / laje alveolar ou
QE-47 trave de futebol de salão / pré-laje treliçada
QE-48 quadra de esportes / linhas demarcatórias
COMPONENTES OPCIONAIS
FQ-01 fechamento para quadra de esportes fundo / laterais ou
FQ-02 alambrado sobre divisa (indicar a altura no projeto)
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
01 CM-01 Contentor móvel para resíduos recicláveis -
120 Litros / Verde
01 CM-02 Contentor móvel para resíduos não recicláveis -
120 Litros / Cinza
