Coord. Pedagógico
Página
1/3 05BDireção/Administração
Ciclo II - Ciclo II + EM - EM
M5 - M6 - M8 - M9 - M11 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data
3,60 m
3,60m
1 : 75Escala
Área 12,96 m²
AR-02
GV-02
CD-03
ME-22
CD-06
MR-03
LG-08

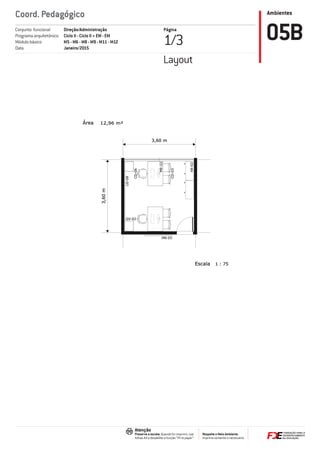

Layout

2. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Coord. Pedagógico
Página
2/305B Direção/Administração
Ciclo II - Ciclo II + EM - EM
M5 - M6 - M8 - M9 - M11 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

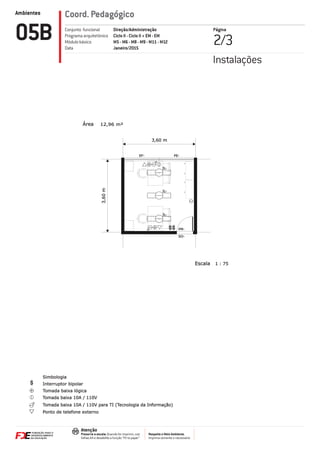

Instalações
3,60m
Área 12,96 m²
EF- PE-
PM-
SO-
Simbologia
Interruptor bipolar
Ponto de telefone externo
Tomada baixa lógica
Tomada baixa 10A / 110V
Tomada baixa 10A / 110V para TI (Tecnologia da Informação)
3,60 m
Escala 1 : 75
IL-
IL-
IL-

3. Ambientes
Respeite o Meio Ambiente.
Imprima somente o necessário
Atenção
Preserve a escala: Quando for imprimir, use
folhas A4 e desabilite a função “Fit to paper”
Coord. Pedagógico
Página
3/3 05BDireção/Administração
Ciclo II - Ciclo II + EM - EM
M5 - M6 - M8 - M9 - M11 - M12
Janeiro/2015
Conjunto funcional
Programa arquitetônico
Módulo básico
Data

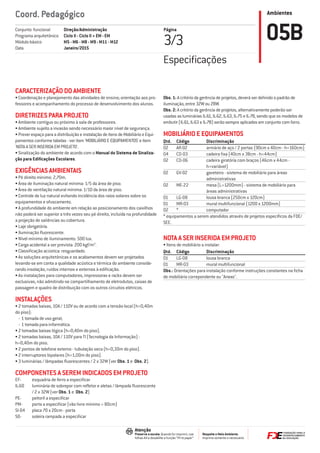

CARACTERIZAÇÃO DO AMBIENTE
• Coordenação e planejamento das atividades de ensino; orientação aos pro-
fessores e acompanhamento do processo de desenvolvimento dos alunos.
DIRETRIZES PARA PROJETO
• Ambiente contíguo ou próximo à sala de professores.
• Ambiente sujeito a invasão sendo necessário maior nível de segurança.
• Prever espaço para a distribuição e instalação de itens de Mobiliário e Equi-
pamentos conforme tabelas - ver item 'MOBILIÁRIO E EQUIPAMENTOS' e item
'NOTA A SER INSERIDA EM PROJETO'.
• Sinalização do ambiente de acordo com o Manual do Sistema de Sinaliza-
ção para Edificações Escolares.
EXIGÊNCIAS AMBIENTAIS
• Pé direito mínimo: 2,70m.
• Área de iluminação natural mínima: 1/5 da área de piso.
• Área de ventilação natural mínima: 1/10 da área de piso.
• Controle de luz natural evitando incidência dos raios solares sobre os
equipamentos e ofuscamento.
• A profundidade do ambiente em relação ao posicionamento dos caixilhos
não poderá ser superior a três vezes seu pé direito, incluída na profundidade
a projeção de saliências ou cobertura.
• Laje obrigatória.
• Iluminação fluorescente.
• Nível mínimo de iluminamento: 500 lux.
• Carga acidental a ser prevista: 200 kgf/m2
.
• Classificação acústica: resguardado.
• As soluções arquitetônicas e os acabamentos devem ser projetados
levando-se em conta a qualidade acústica e térmica do ambiente conside-
rando insolação, ruídos internos e externos à edificação.
• As instalações para computadores, impressoras e racks devem ser
exclusivas, não admitindo-se compartilhamento de eletrodutos, caixas de
passagem e quadro de distribuição com os outros circuitos elétricos.
INSTALAÇÕES
• 2 tomadas baixas, 10A / 110V ou de acordo com a tensão local (h=0,40m
do piso):
- 1 tomada de uso geral;
- 1 tomada para informática.
• 2 tomadas baixas lógica (h=0,40m do piso).
• 2 tomadas baixas, 10A / 110V para TI (Tecnologia da Informação) -
h=0,40m do piso.
• 2 pontos de telefone externo - tubulação seca (h=0,30m do piso).
• 2 interruptores bipolares (h=1,00m do piso).
• 3 luminárias / lâmpadas fluorescentes / 2 x 32W (ver Obs. 1 e Obs. 2).
COMPONENTES A SEREM INDICADOS EM PROJETO
EF- esquadria de ferro a especificar
IL-60 luminária de sobrepor com refletor e aletas / lâmpada fluorescente
/ 2 x 32W (ver Obs. 1 e Obs. 2)
PE- peitoril a especificar
PM- porta a especificar (vão livre mínimo = 80cm)
SI-04 placa 70 x 20cm - porta
SO- soleira rampada a especificar
Obs. 1: A critério da gerência de projetos, deverá ser definido o padrão de
iluminação, entre 32W ou 28W.
Obs. 2: A critério da gerência de projetos, alternativamente poderão ser
usadas as luminárias IL-61, IL-62, IL-63, IL-75 e IL-78, sendo que os modelos de
embutir (IL-61, IL-63 e IL-78) serão sempre aplicados em conjunto com forro.
MOBILIÁRIO E EQUIPAMENTOS
Qtd. Código Discriminação
02 AR-02 armário de aço / 2 portas (90cm x 40cm - h=160cm)
04 CD-03 cadeira fixa (40cm x 38cm - h=44cm)
02 CD-06 cadeira giratória com braços (46cm x 44cm -
h=variável)
02 GV-02 gaveteiro - sistema de mobiliário para áreas
administrativas
02 ME-22 mesa (L=1200mm) - sistema de mobiliário para
áreas administrativas
01 LG-08 lousa branca (250cm x 120cm)
01 MR-03 mural multifuncional (1200 x 1200mm)
02 * computador
* equipamentos a serem atendidos através de projetos específicos da FDE/
SEE.
NOTA A SER INSERIDA EM PROJETO
• Itens de mobiliário a instalar:
Qtd. Código Discriminação
01 LG-08 lousa branca
01 MR-03 mural multifuncional
Obs.: Orientações para instalação conforme instruções constantes na ficha
de mobiliário correpondente ou "Anexo".
Especificações
