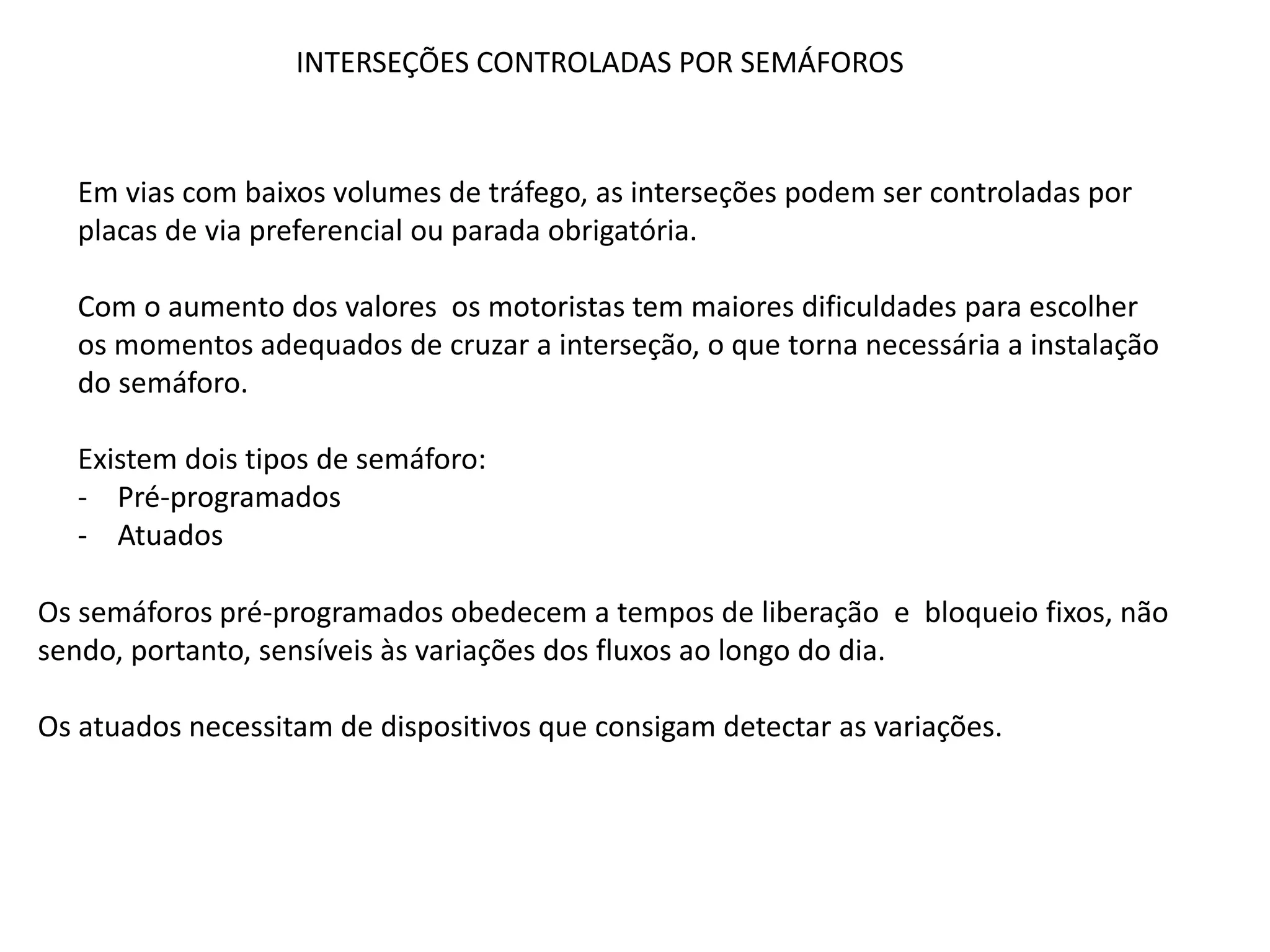

INTERSEÇÕES CONTROLADAS POR SEMÁFOROS
Em vias com baixos volumes de tráfego, as interseções podem ser controladas por
placas de via preferencial ou parada obrigatória.
Com o aumento dos valores os motoristas tem maiores dificuldades para escolher
os momentos adequados de cruzar a interseção, o que torna necessária a instalação
do semáforo.
Existem dois tipos de semáforo:
- Pré-programados
- Atuados
Os semáforos pré-programados obedecem a tempos de liberação e bloqueio fixos, não
sendo, portanto, sensíveis às variações dos fluxos ao longo do dia.
Os atuados necessitam de dispositivos que consigam detectar as variações.
INTERSEÇÕES CONTROLADAS POR SEMÁFOROS

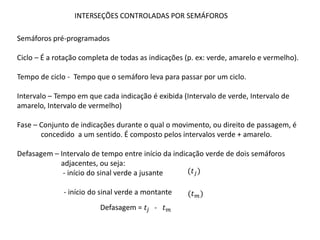

Semáforos pré-programados
Ciclo – É a rotação completa de todas as indicações (p. ex: verde, amarelo e vermelho).
Tempo de ciclo - Tempo que o semáforo leva para passar por um ciclo.
Intervalo – Tempo em que cada indicação é exibida (Intervalo de verde, Intervalo de
amarelo, Intervalo de vermelho)
Fase – Conjunto de indicações durante o qual o movimento, ou direito de passagem, é
concedido a um sentido. É composto pelos intervalos verde + amarelo.
Defasagem – Intervalo de tempo entre início da indicação verde de dois semáforos
adjacentes, ou seja:
- início do sinal verde a jusante
- início do sinal verde a montante
(𝑡𝑗)
(𝑡𝑚)
Defasagem = 𝑡𝑗 - 𝑡𝑚

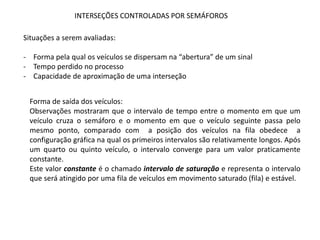

INTERSEÇÕES CONTROLADAS POR SEMÁFOROS
Situações a serem avaliadas:
- Forma pela qual os veículos se dispersam na “abertura” de um sinal
- Tempo perdido no processo
- Capacidade de aproximação de uma interseção
Forma de saída dos veículos:
Observações mostraram que o intervalo de tempo entre o momento em que um
veículo cruza o semáforo e o momento em que o veículo seguinte passa pelo
mesmo ponto, comparado com a posição dos veículos na fila obedece a
configuração gráfica na qual os primeiros intervalos são relativamente longos. Após
um quarto ou quinto veículo, o intervalo converge para um valor praticamente
constante.
Este valor constante é o chamado intervalo de saturação e representa o intervalo
que será atingido por uma fila de veículos em movimento saturado (fila) e estável.
INTERSEÇÕES CONTROLADAS POR SEMÁFOROS

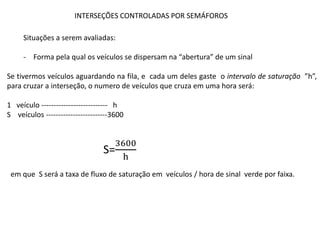

Situações a serem avaliadas:
- Forma pela qual os veículos se dispersam na “abertura” de um sinal

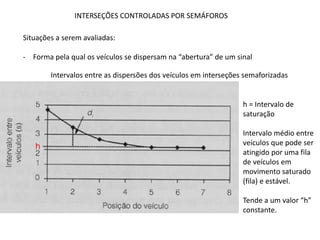

Intervalos entre as dispersões dos veículos em interseções semaforizadas
h = Intervalo de
saturação
Intervalo médio entre
veículos que pode ser
atingido por uma fila
de veículos em
movimento saturado
(fila) e estável.
Tende a um valor “h”
constante.
INTERSEÇÕES CONTROLADAS POR SEMÁFOROS
Situações a serem avaliadas:
- Forma pela qual os veículos se dispersam na “abertura” de um sinal
Se tivermos veículos aguardando na fila, e cada um deles gaste o intervalo de saturação ”h”,
para cruzar a interseção, o numero de veículos que cruza em uma hora será:
1 veículo --------------------------- h
S veículos -------------------------3600
S=
3600
h
em que S será a taxa de fluxo de saturação em veículos / hora de sinal verde por faixa.
INTERSEÇÕES CONTROLADAS POR SEMÁFOROS

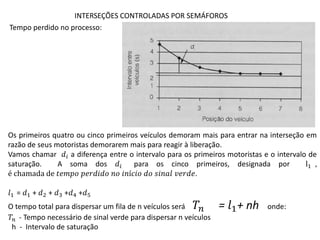

Tempo perdido no processo:
Os primeiros quatro ou cinco primeiros veículos demoram mais para entrar na interseção em
razão de seus motoristas demorarem mais para reagir à liberação.
Vamos chamar 𝑑𝑖 a diferença entre o intervalo para os primeiros motoristas e o intervalo de
saturação. A soma dos 𝑑𝑖 para os cinco primeiros, designada por l1 ,
é chamada de 𝑡𝑒𝑚𝑝𝑜 𝑝𝑒𝑟𝑑𝑖𝑑𝑜 𝑛𝑜 𝑖𝑛í𝑐𝑖𝑜 𝑑𝑜 𝑠𝑖𝑛𝑎𝑙 𝑣𝑒𝑟𝑑𝑒.
𝑙1 = 𝑑1 + 𝑑2 + 𝑑3 +𝑑4 +𝑑5
O tempo total para dispersar um fila de n veículos será 𝑇𝑛 = 𝑙1+ nh onde:
𝑇𝑛 - Tempo necessário de sinal verde para dispersar n veículos
h - Intervalo de saturação

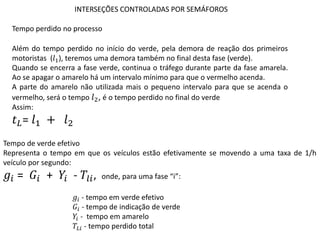

INTERSEÇÕES CONTROLADAS POR SEMÁFOROS
Além do tempo perdido no início do verde, pela demora de reação dos primeiros
motoristas (𝑙1), teremos uma demora também no final desta fase (verde).
Quando se encerra a fase verde, continua o tráfego durante parte da fase amarela.
Ao se apagar o amarelo há um intervalo mínimo para que o vermelho acenda.
A parte do amarelo não utilizada mais o pequeno intervalo para que se acenda o
vermelho, será o tempo 𝑙2, é o tempo perdido no final do verde
Assim:
𝑡𝐿= 𝑙1 + 𝑙2
Tempo de verde efetivo
Representa o tempo em que os veículos estão efetivamente se movendo a uma taxa de 1/h
veículo por segundo:
𝑔𝑖 = 𝐺𝑖 + 𝑌𝑖 - 𝑇𝑙𝑖, onde, para uma fase “i”:
𝑔𝑖 - tempo em verde efetivo
𝐺𝑖 - tempo de indicação de verde
𝑌𝑖 - tempo em amarelo
𝑇𝐿𝑖 - tempo perdido total
Tempo perdido no processo
INTERSEÇÕES CONTROLADAS POR SEMÁFOROS
- Capacidade de aproximação de uma interseção
- Como foi visto anteriormente:
Taxa de fluxo de saturação: S=
3600
h
, em veículos por hora
É a capacidade de uma interseção, em veículos por hora, em cada faixa da via.
Esta expressão supõe o verde durante todo, ou seja, passagem sempre liberada, o que não
acontece em uma interseção metaforizada.
No caso das interseções semaforizadas a passagem está liberada apenas para uma parte do
tempo total do ciclo, ou seja, apenas para o intervalo verde.
Se o tempo de verde efetivo for “𝑔𝑖”, e a duração total do ciclo em segundos for 𝐶, a
capacidade de aproximação será:
𝑐𝑖 = 𝑠𝑖
𝑔𝑖
𝐶
, onde 𝑐𝑖 − 𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑𝑒 𝑑𝑎 𝑓𝑎𝑖𝑥𝑎 𝑖 … … … . (
𝑣𝑒í𝑐𝑢𝑙𝑜𝑠
ℎ𝑜𝑟𝑎
)
𝑠𝑖 − Taxa de fluxo de saturação para a faixa i (veículo / hora de verde)
𝑔𝑖 - Tempo de verde efetivo para a faixa i (s)
C - Tempo de ciclo (s)
INTERSEÇÕES CONTROLADAS POR SEMÁFOROS
- Capacidade de aproximação de uma interseção

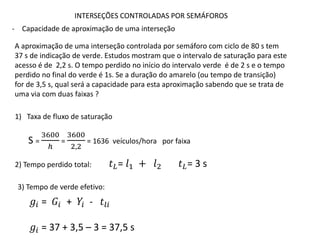

A aproximação de uma interseção controlada por semáforo com ciclo de 80 s tem
37 s de indicação de verde. Estudos mostram que o intervalo de saturação para este
acesso é de 2,2 s. O tempo perdido no início do intervalo verde é de 2 s e o tempo
perdido no final do verde é 1s. Se a duração do amarelo (ou tempo de transição)
for de 3,5 s, qual será a capacidade para esta aproximação sabendo que se trata de
uma via com duas faixas ?
1) Taxa de fluxo de saturação
S =
3600
ℎ
=
3600
2,2
= 1636 veículos/hora por faixa
2) Tempo perdido total: 𝑡𝐿= 𝑙1 + 𝑙2 𝑡𝐿= 3 s
3) Tempo de verde efetivo:
𝑔𝑖 = 𝐺𝑖 + 𝑌𝑖 - 𝑡𝑙𝑖
𝑔𝑖 = 37 + 3,5 – 3 = 37,5 s
INTERSEÇÕES CONTROLADAS POR SEMÁFOROS

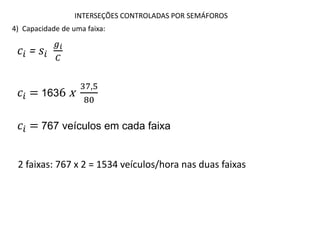

4) Capacidade de uma faixa:
𝑐𝑖 = 𝑠𝑖
𝑔𝑖
𝐶
2 faixas: 767 x 2 = 1534 veículos/hora nas duas faixas
𝑐𝑖 = 1636 x
37,5
80
𝑐𝑖 = 767 veículos em cada faixa
Capacidade do transporte público

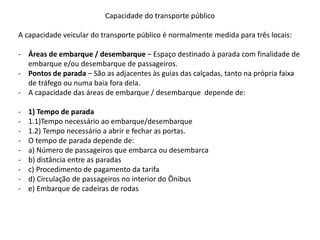

A capacidade veicular do transporte público é normalmente medida para três locais:
- Áreas de embarque / desembarque – Espaço destinado à parada com finalidade de
embarque e/ou desembarque de passageiros.
- Pontos de parada – São as adjacentes às guias das calçadas, tanto na própria faixa
de tráfego ou numa baia fora dela.
- A capacidade das áreas de embarque / desembarque depende de:
- 1) Tempo de parada
- 1.1)Tempo necessário ao embarque/desembarque
- 1.2) Tempo necessário a abrir e fechar as portas.
- O tempo de parada depende de:
- a) Número de passageiros que embarca ou desembarca
- b) distância entre as paradas
- c) Procedimento de pagamento da tarifa
- d) Circulação de passageiros no interior do Ônibus
- e) Embarque de cadeiras de rodas
Capacidade do transporte público

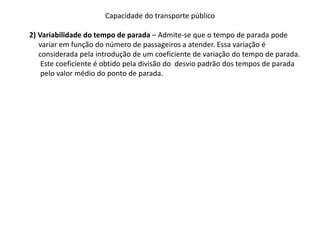

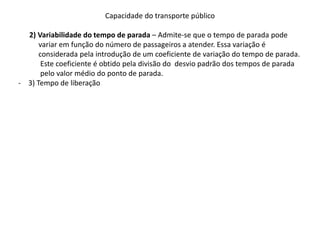

2) Variabilidade do tempo de parada – Admite-se que o tempo de parada pode
variar em função do número de passageiros a atender. Essa variação é
considerada pela introdução de um coeficiente de variação do tempo de parada.
Este coeficiente é obtido pela divisão do desvio padrão dos tempos de parada
pelo valor médio do ponto de parada.

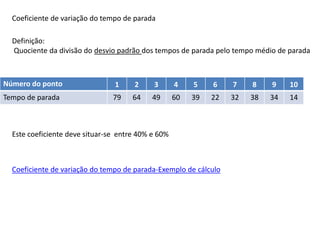

Coeficiente de variação do tempo de parada
Definição:
Quociente da divisão do desvio padrão dos tempos de parada pelo tempo médio de parada
Número do ponto 1 2 3 4 5 6 7 8 9 10
Tempo de parada 79 64 49 60 39 22 32 38 34 14
Este coeficiente deve situar-se entre 40% e 60%
Coeficiente de variação do tempo de parada-Exemplo de cálculo
Capacidade do transporte público
2) Variabilidade do tempo de parada – Admite-se que o tempo de parada pode
variar em função do número de passageiros a atender. Essa variação é
considerada pela introdução de um coeficiente de variação do tempo de parada.
Este coeficiente é obtido pela divisão do desvio padrão dos tempos de parada
pelo valor médio do ponto de parada.
- 3) Tempo de liberação
Capacidade do transporte público
Tempo de liberação

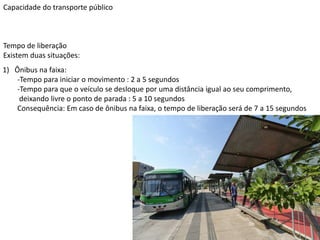

Existem duas situações:
1) Ônibus na faixa:
-Tempo para iniciar o movimento : 2 a 5 segundos
-Tempo para que o veículo se desloque por uma distância igual ao seu comprimento,
deixando livre o ponto de parada : 5 a 10 segundos
Consequência: Em caso de ônibus na faixa, o tempo de liberação será de 7 a 15 segundos
Tempo de liberação

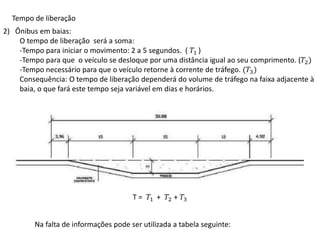

2) Ônibus em baias:
O tempo de liberação será a soma:
-Tempo para iniciar o movimento: 2 a 5 segundos. ( 𝑇1 )
-Tempo para que o veículo se desloque por uma distância igual ao seu comprimento. (𝑇2)
-Tempo necessário para que o veículo retorne à corrente de tráfego. (𝑇3)
Consequência: O tempo de liberação dependerá do volume de tráfego na faixa adjacente à
baia, o que fará este tempo seja variável em dias e horários.
Na falta de informações pode ser utilizada a tabela seguinte:
T = 𝑇1 + 𝑇2 + 𝑇3
Tempo de liberação

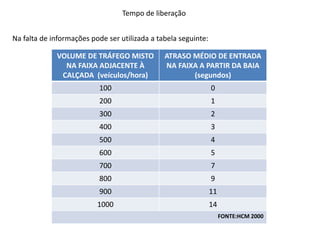

VOLUME DE TRÁFEGO MISTO
NA FAIXA ADJACENTE À
CALÇADA (veículos/hora)
ATRASO MÉDIO DE ENTRADA
NA FAIXA A PARTIR DA BAIA
(segundos)
100 0
200 1
300 2
400 3
500 4
600 5
700 7
800 9
900 11
1000 14
FONTE:HCM 2000
Na falta de informações pode ser utilizada a tabela seguinte:

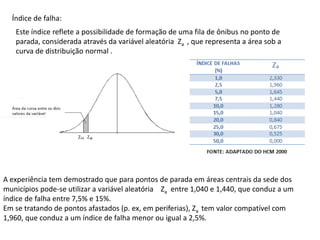

Índice de falha:
Este índice reflete a possibilidade de formação de uma fila de ônibus no ponto de
parada, considerada através da variável aleatória Za , que representa a área sob a
curva de distribuição normal .
A experiência tem demostrado que para pontos de parada em áreas centrais da sede dos
municípios pode-se utilizar a variável aleatória Za entre 1,040 e 1,440, que conduz a um
índice de falha entre 7,5% e 15%.
Em se tratando de pontos afastados (p. ex, em periferias), Za tem valor compatível com
1,960, que conduz a um índice de falha menor ou igual a 2,5%.

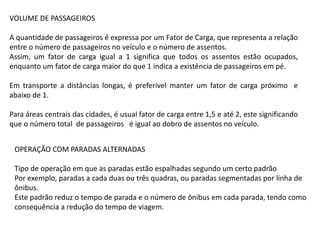

VOLUME DE PASSAGEIROS
A quantidade de passageiros é expressa por um Fator de Carga, que representa a relação
entre o número de passageiros no veículo e o número de assentos.
Assim, um fator de carga igual a 1 significa que todos os assentos estão ocupados,
enquanto um fator de carga maior do que 1 indica a existência de passageiros em pé.
Em transporte a distâncias longas, é preferível manter um fator de carga próximo e
abaixo de 1.
Para áreas centrais das cidades, é usual fator de carga entre 1,5 e até 2, este significando
que o número total de passageiros é igual ao dobro de assentos no veículo.
OPERAÇÃO COM PARADAS ALTERNADAS
Tipo de operação em que as paradas estão espalhadas segundo um certo padrão
Por exemplo, paradas a cada duas ou três quadras, ou paradas segmentadas por linha de
ônibus.
Este padrão reduz o tempo de parada e o número de ônibus em cada parada, tendo como
consequência a redução do tempo de viagem.

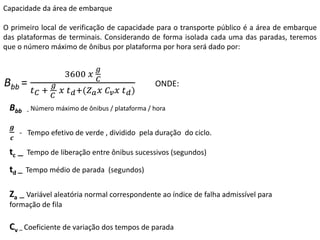

Capacidade da área de embarque
O primeiro local de verificação de capacidade para o transporte público é a área de embarque
das plataformas de terminais. Considerando de forma isolada cada uma das paradas, teremos
que o número máximo de ônibus por plataforma por hora será dado por:
Bbb =
3600 𝑥
𝑔
𝐶
𝑡𝐶 +
𝑔
𝐶
𝑥 𝑡𝑑+(𝑍𝑎𝑥 𝐶𝑣𝑥 𝑡𝑑)
ONDE:
Bbb - Número máximo de ônibus / plataforma / hora
𝒈
𝒄
- Tempo efetivo de verde , dividido pela duração do ciclo.
tc – Tempo de liberação entre ônibus sucessivos (segundos)
td – Tempo médio de parada (segundos)
Za – Variável aleatória normal correspondente ao índice de falha admissível para
formação de fila
Cv – Coeficiente de variação dos tempos de parada

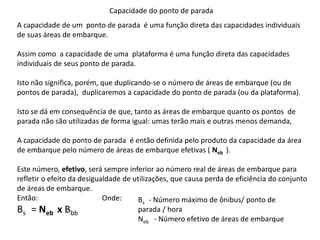

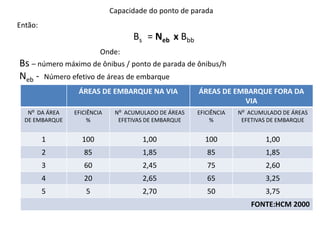

Capacidade do ponto de parada
A capacidade de um ponto de parada é uma função direta das capacidades individuais
de suas áreas de embarque.
Assim como a capacidade de uma plataforma é uma função direta das capacidades
individuais de seus ponto de parada.
Isto não significa, porém, que duplicando-se o número de áreas de embarque (ou de
pontos de parada), duplicaremos a capacidade do ponto de parada (ou da plataforma).
Isto se dá em consequência de que, tanto as áreas de embarque quanto os pontos de
parada não são utilizadas de forma igual: umas terão mais e outras menos demanda,
A capacidade do ponto de parada é então definida pelo produto da capacidade da área
de embarque pelo número de áreas de embarque efetivas ( Neb ).
Este número, efetivo, será sempre inferior ao número real de áreas de embarque para
refletir o efeito da desigualdade de utilizações, que causa perda de eficiência do conjunto
de áreas de embarque.
Então: Onde:
Bs = Neb x Bbb
Bs - Número máximo de ônibus/ ponto de
parada / hora
Neb - Número efetivo de áreas de embarque
Capacidade do ponto de parada
Então:
Bs = Neb x Bbb
Onde:
Bs – número máximo de ônibus / ponto de parada de ônibus/h
Neb - Número efetivo de áreas de embarque
ÁREAS DE EMBARQUE NA VIA ÁREAS DE EMBARQUE FORA DA
VIA
N⁰ DA ÁREA
DE EMBARQUE
EFICIÊNCIA
%
N⁰ ACUMULADO DE ÁREAS
EFETIVAS DE EMBARQUE
EFICIÊNCIA
%
N⁰ ACUMULADO DE ÁREAS
EFETIVAS DE EMBARQUE
1 100 1,00 100 1,00
2 85 1,85 85 1,85
3 60 2,45 75 2,60
4 20 2,65 65 3,25
5 5 2,70 50 3,75
FONTE:HCM 2000

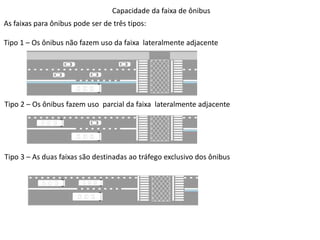

Capacidade da faixa de ônibus
As faixas para ônibus pode ser de três tipos:
Tipo 1 – Os ônibus não fazem uso da faixa lateralmente adjacente
Tipo 2 – Os ônibus fazem uso parcial da faixa lateralmente adjacente
Tipo 3 – As duas faixas são destinadas ao tráfego exclusivo dos ônibus

Mais conteúdo relacionado

Semelhante a Transporte Público 3.pptx

Mru, mruv e queda livre 1 ano (2)
Mru, mruv e queda livre 1 ano (2)Mru, mruv e queda livre 1 ano (2)
Mru, mruv e queda livre 1 ano (2)Ricardo Pádua

SCOOT, Sistema Inteligente de Transito
SCOOT, Sistema Inteligente de TransitoSCOOT, Sistema Inteligente de Transito
SCOOT, Sistema Inteligente de TransitoAnderson Carvalho

Organização do movimento de comboios num corredor ferroviário (diagrama de ma...
Organização do movimento de comboios num corredor ferroviário (diagrama de ma...Organização do movimento de comboios num corredor ferroviário (diagrama de ma...
Organização do movimento de comboios num corredor ferroviário (diagrama de ma...Luis Neto

Aula 6 distancias de visibilidade
Aula 6   distancias de visibilidadeAula 6   distancias de visibilidade
Aula 6 distancias de visibilidadeJair Almeida

Relatório EIA Transcarioca
Relatório EIA TranscariocaRelatório EIA Transcarioca
Relatório EIA TranscariocaLac2009

Dia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, Danima
Dia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, DanimaDia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, Danima
Dia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, DanimaRWM Brasil

Trabalho de fisica
Trabalho de fisicaTrabalho de fisica
Trabalho de fisicaSergio Luis

2409 atividades de física assunto mru e mruv prof waldir montenegro
2409 atividades de física assunto mru  e  mruv prof waldir montenegro2409 atividades de física assunto mru  e  mruv prof waldir montenegro
2409 atividades de física assunto mru e mruv prof waldir montenegroWaldir Montenegro

ANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANS
ANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANSANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANS
ANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANStrans_smt

Apresentação do sistema Tecnotrack
Apresentação do sistema TecnotrackApresentação do sistema Tecnotrack
Apresentação do sistema Tecnotracktecnotrack


Semelhante a Transporte Público 3.pptx (14)

Mru, mruv e queda livre 1 ano (2)
Mru, mruv e queda livre 1 ano (2)Mru, mruv e queda livre 1 ano (2)
Mru, mruv e queda livre 1 ano (2)

SCOOT, Sistema Inteligente de Transito
SCOOT, Sistema Inteligente de TransitoSCOOT, Sistema Inteligente de Transito
SCOOT, Sistema Inteligente de Transito

Organização do movimento de comboios num corredor ferroviário (diagrama de ma...
Organização do movimento de comboios num corredor ferroviário (diagrama de ma...Organização do movimento de comboios num corredor ferroviário (diagrama de ma...
Organização do movimento de comboios num corredor ferroviário (diagrama de ma...

Aula 6 distancias de visibilidade
Aula 6   distancias de visibilidadeAula 6   distancias de visibilidade
Aula 6 distancias de visibilidade

Relatório EIA Transcarioca
Relatório EIA TranscariocaRelatório EIA Transcarioca
Relatório EIA Transcarioca

Dia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, Danima
Dia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, DanimaDia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, Danima
Dia 1: Estação de transferência para resíduos sólidos, Begoña Casanova, Danima

Trabalho de fisica
Trabalho de fisicaTrabalho de fisica
Trabalho de fisica

2409 atividades de física assunto mru e mruv prof waldir montenegro
2409 atividades de física assunto mru  e  mruv prof waldir montenegro2409 atividades de física assunto mru  e  mruv prof waldir montenegro
2409 atividades de física assunto mru e mruv prof waldir montenegro

ANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANS
ANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANSANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANS
ANEXO VII - DADOS DA MICROSSIMULAÇÃO DA SPTRANS

F
FF
F

AULA 04.pptx
AULA 04.pptxAULA 04.pptx
AULA 04.pptx

Apresentação do sistema Tecnotrack
Apresentação do sistema TecnotrackApresentação do sistema Tecnotrack
Apresentação do sistema Tecnotrack

Navegação recu
Navegação recuNavegação recu
Navegação recu

Terraplanagem 2
Terraplanagem 2Terraplanagem 2
Terraplanagem 2


Mais de MariaNeide16

10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).ppt10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).pptMariaNeide16

Trabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.pptTrabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.pptMariaNeide16

TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptxTRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptxMariaNeide16

treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptxtreinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptxMariaNeide16

PRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.pptPRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.pptMariaNeide16

combate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.pptcombate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.pptMariaNeide16

apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdfapresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdfMariaNeide16

Treinamento em Manutenção Rápida de Balsas.pptx
Treinamento em Manutenção Rápida  de Balsas.pptxTreinamento em Manutenção Rápida  de Balsas.pptx
Treinamento em Manutenção Rápida de Balsas.pptxMariaNeide16

AULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.pptAULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.pptMariaNeide16

128422919758342_a3.ppt
128422919758342_a3.ppt128422919758342_a3.ppt
128422919758342_a3.pptMariaNeide16


Mais de MariaNeide16 (11)

NR12.pptx
NR12.pptxNR12.pptx
NR12.pptx

10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).ppt10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).ppt

Trabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.pptTrabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.ppt

TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptxTRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx

treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptxtreinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx

PRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.pptPRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.ppt

combate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.pptcombate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.ppt

apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdfapresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf

Treinamento em Manutenção Rápida de Balsas.pptx
Treinamento em Manutenção Rápida  de Balsas.pptxTreinamento em Manutenção Rápida  de Balsas.pptx
Treinamento em Manutenção Rápida de Balsas.pptx

AULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.pptAULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.ppt

128422919758342_a3.ppt
128422919758342_a3.ppt128422919758342_a3.ppt
128422919758342_a3.ppt


Último

Treinamento Básico em Primeiros Socorros.ppt
Treinamento Básico em Primeiros Socorros.pptTreinamento Básico em Primeiros Socorros.ppt
Treinamento Básico em Primeiros Socorros.pptFabioSouza270

aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...
aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...
aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...quelenfermeira

ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdfATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdfboxac76813

anemia ferropriva e megaloblástica FINAL.pptx
anemia ferropriva e megaloblástica FINAL.pptxanemia ferropriva e megaloblástica FINAL.pptx
anemia ferropriva e megaloblástica FINAL.pptxnarayaskara215

ATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdf
ATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdfATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdf
ATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdfWendelldaLuz

Humanização na Enfermagem: o que é e qual a importância?
Humanização na Enfermagem: o que é e qual a importância?Humanização na Enfermagem: o que é e qual a importância?
Humanização na Enfermagem: o que é e qual a importância?carloslins20

Protocolo Zero Rugas - formato digital01
Protocolo Zero Rugas - formato digital01Protocolo Zero Rugas - formato digital01
Protocolo Zero Rugas - formato digital01perfilnovo3rich

Slides-trabalho-biossegurança em hospitais.pptx
Slides-trabalho-biossegurança em hospitais.pptxSlides-trabalho-biossegurança em hospitais.pptx
Slides-trabalho-biossegurança em hospitais.pptxsaraferraz09


Último (8)

Treinamento Básico em Primeiros Socorros.ppt
Treinamento Básico em Primeiros Socorros.pptTreinamento Básico em Primeiros Socorros.ppt
Treinamento Básico em Primeiros Socorros.ppt

aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...
aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...
aula de Me enxergou na minha tormenta Me livrou em meus problemas Transformou...

ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdfATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf
ATIVIDADE 1 - FSCE - FORMAÇÃO SOCIOCULTURAL E ÉTICA II - 52_2024.pdf

anemia ferropriva e megaloblástica FINAL.pptx
anemia ferropriva e megaloblástica FINAL.pptxanemia ferropriva e megaloblástica FINAL.pptx
anemia ferropriva e megaloblástica FINAL.pptx

ATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdf
ATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdfATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdf
ATLAS DE FOTOGRAMETRIA FORENSE - EEPHCFMUSP .pdf

Humanização na Enfermagem: o que é e qual a importância?
Humanização na Enfermagem: o que é e qual a importância?Humanização na Enfermagem: o que é e qual a importância?
Humanização na Enfermagem: o que é e qual a importância?

Protocolo Zero Rugas - formato digital01
Protocolo Zero Rugas - formato digital01Protocolo Zero Rugas - formato digital01
Protocolo Zero Rugas - formato digital01

Slides-trabalho-biossegurança em hospitais.pptx
Slides-trabalho-biossegurança em hospitais.pptxSlides-trabalho-biossegurança em hospitais.pptx
Slides-trabalho-biossegurança em hospitais.pptx


Transporte Público 3.pptx

  • 1. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS Em vias com baixos volumes de tráfego, as interseções podem ser controladas por placas de via preferencial ou parada obrigatória. Com o aumento dos valores os motoristas tem maiores dificuldades para escolher os momentos adequados de cruzar a interseção, o que torna necessária a instalação do semáforo. Existem dois tipos de semáforo: - Pré-programados - Atuados Os semáforos pré-programados obedecem a tempos de liberação e bloqueio fixos, não sendo, portanto, sensíveis às variações dos fluxos ao longo do dia. Os atuados necessitam de dispositivos que consigam detectar as variações.
  • 2. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS Semáforos pré-programados Ciclo – É a rotação completa de todas as indicações (p. ex: verde, amarelo e vermelho). Tempo de ciclo - Tempo que o semáforo leva para passar por um ciclo. Intervalo – Tempo em que cada indicação é exibida (Intervalo de verde, Intervalo de amarelo, Intervalo de vermelho) Fase – Conjunto de indicações durante o qual o movimento, ou direito de passagem, é concedido a um sentido. É composto pelos intervalos verde + amarelo. Defasagem – Intervalo de tempo entre início da indicação verde de dois semáforos adjacentes, ou seja: - início do sinal verde a jusante - início do sinal verde a montante (𝑡𝑗) (𝑡𝑚) Defasagem = 𝑡𝑗 - 𝑡𝑚
  • 3. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS Situações a serem avaliadas: - Forma pela qual os veículos se dispersam na “abertura” de um sinal - Tempo perdido no processo - Capacidade de aproximação de uma interseção Forma de saída dos veículos: Observações mostraram que o intervalo de tempo entre o momento em que um veículo cruza o semáforo e o momento em que o veículo seguinte passa pelo mesmo ponto, comparado com a posição dos veículos na fila obedece a configuração gráfica na qual os primeiros intervalos são relativamente longos. Após um quarto ou quinto veículo, o intervalo converge para um valor praticamente constante. Este valor constante é o chamado intervalo de saturação e representa o intervalo que será atingido por uma fila de veículos em movimento saturado (fila) e estável.
  • 4. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS Situações a serem avaliadas: - Forma pela qual os veículos se dispersam na “abertura” de um sinal Intervalos entre as dispersões dos veículos em interseções semaforizadas h = Intervalo de saturação Intervalo médio entre veículos que pode ser atingido por uma fila de veículos em movimento saturado (fila) e estável. Tende a um valor “h” constante.
  • 5. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS Situações a serem avaliadas: - Forma pela qual os veículos se dispersam na “abertura” de um sinal Se tivermos veículos aguardando na fila, e cada um deles gaste o intervalo de saturação ”h”, para cruzar a interseção, o numero de veículos que cruza em uma hora será: 1 veículo --------------------------- h S veículos -------------------------3600 S= 3600 h em que S será a taxa de fluxo de saturação em veículos / hora de sinal verde por faixa.
  • 6. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS Tempo perdido no processo: Os primeiros quatro ou cinco primeiros veículos demoram mais para entrar na interseção em razão de seus motoristas demorarem mais para reagir à liberação. Vamos chamar 𝑑𝑖 a diferença entre o intervalo para os primeiros motoristas e o intervalo de saturação. A soma dos 𝑑𝑖 para os cinco primeiros, designada por l1 , é chamada de 𝑡𝑒𝑚𝑝𝑜 𝑝𝑒𝑟𝑑𝑖𝑑𝑜 𝑛𝑜 𝑖𝑛í𝑐𝑖𝑜 𝑑𝑜 𝑠𝑖𝑛𝑎𝑙 𝑣𝑒𝑟𝑑𝑒. 𝑙1 = 𝑑1 + 𝑑2 + 𝑑3 +𝑑4 +𝑑5 O tempo total para dispersar um fila de n veículos será 𝑇𝑛 = 𝑙1+ nh onde: 𝑇𝑛 - Tempo necessário de sinal verde para dispersar n veículos h - Intervalo de saturação
  • 7. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS Além do tempo perdido no início do verde, pela demora de reação dos primeiros motoristas (𝑙1), teremos uma demora também no final desta fase (verde). Quando se encerra a fase verde, continua o tráfego durante parte da fase amarela. Ao se apagar o amarelo há um intervalo mínimo para que o vermelho acenda. A parte do amarelo não utilizada mais o pequeno intervalo para que se acenda o vermelho, será o tempo 𝑙2, é o tempo perdido no final do verde Assim: 𝑡𝐿= 𝑙1 + 𝑙2 Tempo de verde efetivo Representa o tempo em que os veículos estão efetivamente se movendo a uma taxa de 1/h veículo por segundo: 𝑔𝑖 = 𝐺𝑖 + 𝑌𝑖 - 𝑇𝑙𝑖, onde, para uma fase “i”: 𝑔𝑖 - tempo em verde efetivo 𝐺𝑖 - tempo de indicação de verde 𝑌𝑖 - tempo em amarelo 𝑇𝐿𝑖 - tempo perdido total Tempo perdido no processo
  • 8. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS - Capacidade de aproximação de uma interseção - Como foi visto anteriormente: Taxa de fluxo de saturação: S= 3600 h , em veículos por hora É a capacidade de uma interseção, em veículos por hora, em cada faixa da via. Esta expressão supõe o verde durante todo, ou seja, passagem sempre liberada, o que não acontece em uma interseção metaforizada. No caso das interseções semaforizadas a passagem está liberada apenas para uma parte do tempo total do ciclo, ou seja, apenas para o intervalo verde. Se o tempo de verde efetivo for “𝑔𝑖”, e a duração total do ciclo em segundos for 𝐶, a capacidade de aproximação será: 𝑐𝑖 = 𝑠𝑖 𝑔𝑖 𝐶 , onde 𝑐𝑖 − 𝐶𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑𝑒 𝑑𝑎 𝑓𝑎𝑖𝑥𝑎 𝑖 … … … . ( 𝑣𝑒í𝑐𝑢𝑙𝑜𝑠 ℎ𝑜𝑟𝑎 ) 𝑠𝑖 − Taxa de fluxo de saturação para a faixa i (veículo / hora de verde) 𝑔𝑖 - Tempo de verde efetivo para a faixa i (s) C - Tempo de ciclo (s)
  • 9. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS - Capacidade de aproximação de uma interseção A aproximação de uma interseção controlada por semáforo com ciclo de 80 s tem 37 s de indicação de verde. Estudos mostram que o intervalo de saturação para este acesso é de 2,2 s. O tempo perdido no início do intervalo verde é de 2 s e o tempo perdido no final do verde é 1s. Se a duração do amarelo (ou tempo de transição) for de 3,5 s, qual será a capacidade para esta aproximação sabendo que se trata de uma via com duas faixas ? 1) Taxa de fluxo de saturação S = 3600 ℎ = 3600 2,2 = 1636 veículos/hora por faixa 2) Tempo perdido total: 𝑡𝐿= 𝑙1 + 𝑙2 𝑡𝐿= 3 s 3) Tempo de verde efetivo: 𝑔𝑖 = 𝐺𝑖 + 𝑌𝑖 - 𝑡𝑙𝑖 𝑔𝑖 = 37 + 3,5 – 3 = 37,5 s
  • 10. INTERSEÇÕES CONTROLADAS POR SEMÁFOROS 4) Capacidade de uma faixa: 𝑐𝑖 = 𝑠𝑖 𝑔𝑖 𝐶 2 faixas: 767 x 2 = 1534 veículos/hora nas duas faixas 𝑐𝑖 = 1636 x 37,5 80 𝑐𝑖 = 767 veículos em cada faixa
  • 11. Capacidade do transporte público A capacidade veicular do transporte público é normalmente medida para três locais: - Áreas de embarque / desembarque – Espaço destinado à parada com finalidade de embarque e/ou desembarque de passageiros. - Pontos de parada – São as adjacentes às guias das calçadas, tanto na própria faixa de tráfego ou numa baia fora dela. - A capacidade das áreas de embarque / desembarque depende de: - 1) Tempo de parada - 1.1)Tempo necessário ao embarque/desembarque - 1.2) Tempo necessário a abrir e fechar as portas. - O tempo de parada depende de: - a) Número de passageiros que embarca ou desembarca - b) distância entre as paradas - c) Procedimento de pagamento da tarifa - d) Circulação de passageiros no interior do Ônibus - e) Embarque de cadeiras de rodas
  • 12. Capacidade do transporte público 2) Variabilidade do tempo de parada – Admite-se que o tempo de parada pode variar em função do número de passageiros a atender. Essa variação é considerada pela introdução de um coeficiente de variação do tempo de parada. Este coeficiente é obtido pela divisão do desvio padrão dos tempos de parada pelo valor médio do ponto de parada.
  • 13. Coeficiente de variação do tempo de parada Definição: Quociente da divisão do desvio padrão dos tempos de parada pelo tempo médio de parada Número do ponto 1 2 3 4 5 6 7 8 9 10 Tempo de parada 79 64 49 60 39 22 32 38 34 14 Este coeficiente deve situar-se entre 40% e 60% Coeficiente de variação do tempo de parada-Exemplo de cálculo
  • 14. Capacidade do transporte público 2) Variabilidade do tempo de parada – Admite-se que o tempo de parada pode variar em função do número de passageiros a atender. Essa variação é considerada pela introdução de um coeficiente de variação do tempo de parada. Este coeficiente é obtido pela divisão do desvio padrão dos tempos de parada pelo valor médio do ponto de parada. - 3) Tempo de liberação
  • 15. Capacidade do transporte público Tempo de liberação Existem duas situações: 1) Ônibus na faixa: -Tempo para iniciar o movimento : 2 a 5 segundos -Tempo para que o veículo se desloque por uma distância igual ao seu comprimento, deixando livre o ponto de parada : 5 a 10 segundos Consequência: Em caso de ônibus na faixa, o tempo de liberação será de 7 a 15 segundos
  • 16. Tempo de liberação 2) Ônibus em baias: O tempo de liberação será a soma: -Tempo para iniciar o movimento: 2 a 5 segundos. ( 𝑇1 ) -Tempo para que o veículo se desloque por uma distância igual ao seu comprimento. (𝑇2) -Tempo necessário para que o veículo retorne à corrente de tráfego. (𝑇3) Consequência: O tempo de liberação dependerá do volume de tráfego na faixa adjacente à baia, o que fará este tempo seja variável em dias e horários. Na falta de informações pode ser utilizada a tabela seguinte: T = 𝑇1 + 𝑇2 + 𝑇3
  • 17. Tempo de liberação VOLUME DE TRÁFEGO MISTO NA FAIXA ADJACENTE À CALÇADA (veículos/hora) ATRASO MÉDIO DE ENTRADA NA FAIXA A PARTIR DA BAIA (segundos) 100 0 200 1 300 2 400 3 500 4 600 5 700 7 800 9 900 11 1000 14 FONTE:HCM 2000 Na falta de informações pode ser utilizada a tabela seguinte:
  • 18. Índice de falha: Este índice reflete a possibilidade de formação de uma fila de ônibus no ponto de parada, considerada através da variável aleatória Za , que representa a área sob a curva de distribuição normal . A experiência tem demostrado que para pontos de parada em áreas centrais da sede dos municípios pode-se utilizar a variável aleatória Za entre 1,040 e 1,440, que conduz a um índice de falha entre 7,5% e 15%. Em se tratando de pontos afastados (p. ex, em periferias), Za tem valor compatível com 1,960, que conduz a um índice de falha menor ou igual a 2,5%.
  • 19. VOLUME DE PASSAGEIROS A quantidade de passageiros é expressa por um Fator de Carga, que representa a relação entre o número de passageiros no veículo e o número de assentos. Assim, um fator de carga igual a 1 significa que todos os assentos estão ocupados, enquanto um fator de carga maior do que 1 indica a existência de passageiros em pé. Em transporte a distâncias longas, é preferível manter um fator de carga próximo e abaixo de 1. Para áreas centrais das cidades, é usual fator de carga entre 1,5 e até 2, este significando que o número total de passageiros é igual ao dobro de assentos no veículo. OPERAÇÃO COM PARADAS ALTERNADAS Tipo de operação em que as paradas estão espalhadas segundo um certo padrão Por exemplo, paradas a cada duas ou três quadras, ou paradas segmentadas por linha de ônibus. Este padrão reduz o tempo de parada e o número de ônibus em cada parada, tendo como consequência a redução do tempo de viagem.
  • 20. Capacidade da área de embarque O primeiro local de verificação de capacidade para o transporte público é a área de embarque das plataformas de terminais. Considerando de forma isolada cada uma das paradas, teremos que o número máximo de ônibus por plataforma por hora será dado por: Bbb = 3600 𝑥 𝑔 𝐶 𝑡𝐶 + 𝑔 𝐶 𝑥 𝑡𝑑+(𝑍𝑎𝑥 𝐶𝑣𝑥 𝑡𝑑) ONDE: Bbb - Número máximo de ônibus / plataforma / hora 𝒈 𝒄 - Tempo efetivo de verde , dividido pela duração do ciclo. tc – Tempo de liberação entre ônibus sucessivos (segundos) td – Tempo médio de parada (segundos) Za – Variável aleatória normal correspondente ao índice de falha admissível para formação de fila Cv – Coeficiente de variação dos tempos de parada
  • 21. Capacidade do ponto de parada A capacidade de um ponto de parada é uma função direta das capacidades individuais de suas áreas de embarque. Assim como a capacidade de uma plataforma é uma função direta das capacidades individuais de seus ponto de parada. Isto não significa, porém, que duplicando-se o número de áreas de embarque (ou de pontos de parada), duplicaremos a capacidade do ponto de parada (ou da plataforma). Isto se dá em consequência de que, tanto as áreas de embarque quanto os pontos de parada não são utilizadas de forma igual: umas terão mais e outras menos demanda, A capacidade do ponto de parada é então definida pelo produto da capacidade da área de embarque pelo número de áreas de embarque efetivas ( Neb ). Este número, efetivo, será sempre inferior ao número real de áreas de embarque para refletir o efeito da desigualdade de utilizações, que causa perda de eficiência do conjunto de áreas de embarque. Então: Onde: Bs = Neb x Bbb Bs - Número máximo de ônibus/ ponto de parada / hora Neb - Número efetivo de áreas de embarque
  • 22. Capacidade do ponto de parada Então: Bs = Neb x Bbb Onde: Bs – número máximo de ônibus / ponto de parada de ônibus/h Neb - Número efetivo de áreas de embarque ÁREAS DE EMBARQUE NA VIA ÁREAS DE EMBARQUE FORA DA VIA N⁰ DA ÁREA DE EMBARQUE EFICIÊNCIA % N⁰ ACUMULADO DE ÁREAS EFETIVAS DE EMBARQUE EFICIÊNCIA % N⁰ ACUMULADO DE ÁREAS EFETIVAS DE EMBARQUE 1 100 1,00 100 1,00 2 85 1,85 85 1,85 3 60 2,45 75 2,60 4 20 2,65 65 3,25 5 5 2,70 50 3,75 FONTE:HCM 2000
  • 23. Capacidade da faixa de ônibus As faixas para ônibus pode ser de três tipos: Tipo 1 – Os ônibus não fazem uso da faixa lateralmente adjacente Tipo 2 – Os ônibus fazem uso parcial da faixa lateralmente adjacente Tipo 3 – As duas faixas são destinadas ao tráfego exclusivo dos ônibus
