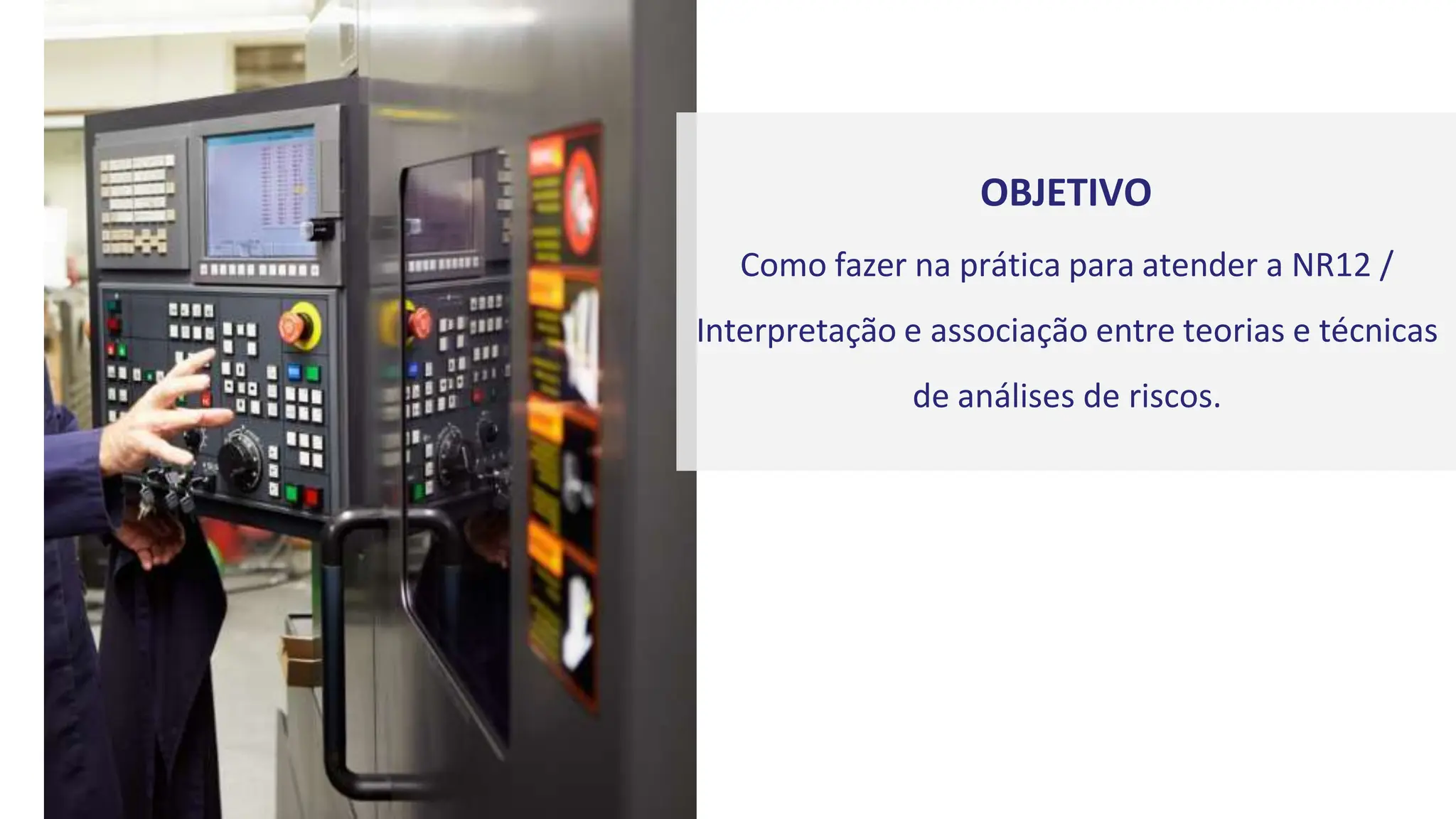

OBJETIVO
Como fazer na prática para atender a NR12 /
Interpretação e associação entre teorias e técnicas
de análises de riscos.

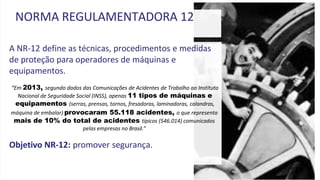

A NR-12 define as técnicas, procedimentos e medidas
de proteção para operadores de máquinas e
equipamentos.
“Em 2013, segundo dados das Comunicações de Acidentes de Trabalho ao Instituto
Nacional de Seguridade Social (INSS), apenas 11 tipos de máquinas e
equipamentos (serras, prensas, tornos, fresadoras, laminadoras, calandras,
máquina de embalar) provocaram 55.118 acidentes, o que representa
mais de 10% do total de acidentes típicos (546.014) comunicados
pelas empresas no Brasil.”
Objetivo NR-12: promover segurança.
NORMA REGULAMENTADORA 12

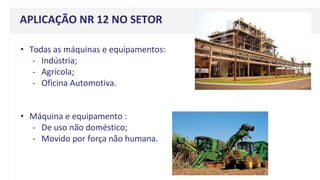

• Todas as máquinas e equipamentos:
- Indústria;
- Agrícola;
- Oficina Automotiva.
• Máquina e equipamento :
- De uso não doméstico;
- Movido por força não humana.
APLICAÇÃO NR 12 NO SETOR
ELEMENTOS DE MÁQUINAS
Fontes de energia
■ elétrica: principal fonte de
energia dos motores usados nas
máquinas
■ pneumática: ar comprimido
do compressor
■ hidráulica: fluido pressurizado
por bomba hidráulica
Atuadores e Transmissões de
força
■ Motores, polias, correias, coroas,
catracas, correntes, engrenagens,
rodas de atrito, eixos, bielas, cabos,
acoplamentos etc
■ Cilindros (pistões) e acoplamentos
pneumáticos
■ Cilindros (pistões) e acoplamentos
hidráulicos
Controles e sensores
■ botões, pedais, “touch-
screen”, “micro-switches”
etc
Zona de operação ou processamento
■ onde ocorre a transformação, tratamento, deslocação ou
acondicionamento do material
Saída de
produtos e
descarte
Entrada de
materiais
Comandos
■ Contatores, CLP, relés e
inversores
■ Válvulas pneumáticas
■ Válvulas hidráulicas

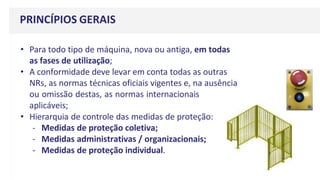

• Para todo tipo de máquina, nova ou antiga, em todas
as fases de utilização;
• A conformidade deve levar em conta todas as outras
NRs, as normas técnicas oficiais vigentes e, na ausência
ou omissão destas, as normas internacionais
aplicáveis;
• Hierarquia de controle das medidas de proteção:
- Medidas de proteção coletiva;
- Medidas administrativas / organizacionais;
- Medidas de proteção individual.
PRINCÍPIOS GERAIS
• 12.5 Na aplicação desta Norma e de seus anexos, devem-se
considerar as características das máquinas e equipamentos,
do processo, a apreciação de riscos e o estado da técnica.
(Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016)
PRINCÍPIOS GERAIS

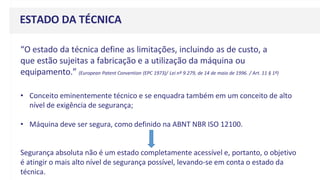

ESTADO DA TÉCNICA
“O estado da técnica define as limitações, incluindo as de custo, a
que estão sujeitas a fabricação e a utilização da máquina ou
equipamento.” (European Patent Convention (EPC 1973)/ Lei nº 9.279, de 14 de maio de 1996. / Art. 11 § 1º)
• Conceito eminentemente técnico e se enquadra também em um conceito de alto
nível de exigência de segurança;
• Máquina deve ser segura, como definido na ABNT NBR ISO 12100.
Segurança absoluta não é um estado completamente acessível e, portanto, o objetivo
é atingir o mais alto nível de segurança possível, levando-se em conta o estado da
técnica.

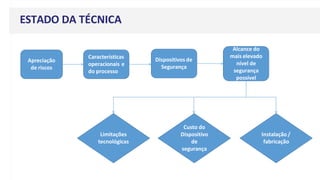

ESTADO DA TÉCNICA
Apreciação
de riscos
Características
operacionais e
do processo
Dispositivos de
Segurança
Alcance do
mais elevado
nível de
segurança
possível
Limitações
tecnológicas
Custo do
Dispositivo
de
segurança
Instalação /
fabricação
ESTADO DA TÉCNICA

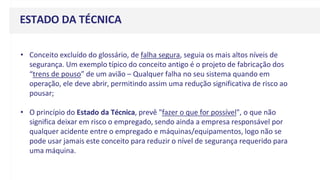

• Conceito excluído do glossário, de falha segura, seguia os mais altos níveis de
segurança. Um exemplo típico do conceito antigo é o projeto de fabricação dos
“trens de pouso” de um avião – Qualquer falha no seu sistema quando em
operação, ele deve abrir, permitindo assim uma redução significativa de risco ao
pousar;
• O princípio do Estado da Técnica, prevê "fazer o que for possível", o que não
significa deixar em risco o empregado, sendo ainda a empresa responsável por
qualquer acidente entre o empregado e máquinas/equipamentos, logo não se
pode usar jamais este conceito para reduzir o nível de segurança requerido para
uma máquina.

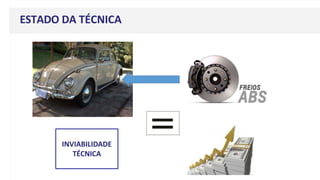

ESTADO DA TÉCNICA
INVIABILIDADE
TÉCNICA
ESTADO DA TÉCNICA
Adoção da melhor solução de segurança
Acompanhamento da evolução da solução
Acesso a esta tecnologia
Conciliar desempenho de segurança e custo
ARRANJO FÍSICO E INSTALAÇÕES
Os espaços ao redor das máquinas devem permitir a
movimentação segura dos trabalhadores, com:
• Pisos limpos, livres de objetos, nivelados e
adequados à atividade;
• Áreas devidamente demarcadas;
• Vias de circulação adequadamente
dimensionadas;
• Áreas de circulação permanentemente
desobstruídas;
• Distância segura entre máquinas;
• ...

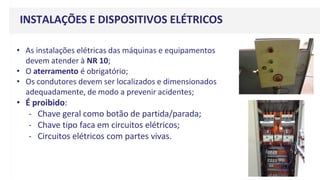

• As instalações elétricas das máquinas e equipamentos
devem atender à NR 10;
• O aterramento é obrigatório;
• Os condutores devem ser localizados e dimensionados
adequadamente, de modo a prevenir acidentes;
• É proibido:
- Chave geral como botão de partida/parada;
- Chave tipo faca em circuitos elétricos;
- Circuitos elétricos com partes vivas.

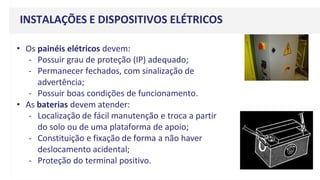

INSTALAÇÕES E DISPOSITIVOS ELÉTRICOS
• Os painéis elétricos devem:
- Possuir grau de proteção (IP) adequado;
- Permanecer fechados, com sinalização de
advertência;
- Possuir boas condições de funcionamento.
• As baterias devem atender:
- Localização de fácil manutenção e troca a partir
do solo ou de uma plataforma de apoio;
- Constituição e fixação de forma a não haver
deslocamento acidental;
- Proteção do terminal positivo.
INSTALAÇÕES E DISPOSITIVOS ELÉTRICOS

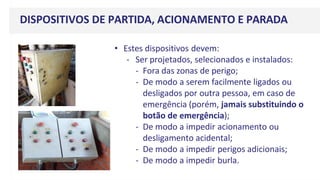

• Estes dispositivos devem:
- Ser projetados, selecionados e instalados:
- Fora das zonas de perigo;
- De modo a serem facilmente ligados ou
desligados por outra pessoa, em caso de
emergência (porém, jamais substituindo o
botão de emergência);
- De modo a impedir acionamento ou
desligamento acidental;
- De modo a impedir perigos adicionais;
- De modo a impedir burla.
DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA

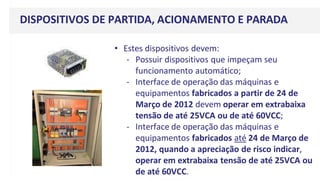

• Estes dispositivos devem:
- Possuir dispositivos que impeçam seu
funcionamento automático;
- Interface de operação das máquinas e
equipamentos fabricados a partir de 24 de
Março de 2012 devem operar em extrabaixa
tensão de até 25VCA ou de até 60VCC;
- Interface de operação das máquinas e
equipamentos fabricados até 24 de Março de
2012, quando a apreciação de risco indicar,
operar em extrabaixa tensão de até 25VCA ou
de até 60VCC.
DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA

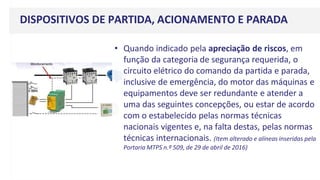

DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA
• Quando indicado pela apreciação de riscos, em
função da categoria de segurança requerida, o
circuito elétrico do comando da partida e parada,
inclusive de emergência, do motor das máquinas e
equipamentos deve ser redundante e atender a
uma das seguintes concepções, ou estar de acordo
com o estabelecido pelas normas técnicas
nacionais vigentes e, na falta destas, pelas normas
técnicas internacionais. (Item alterado e alíneas inseridas pela
Portaria MTPS n.º 509, de 29 de abril de 2016)

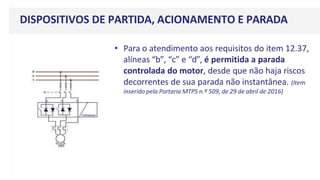

DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA
• Para o atendimento aos requisitos do item 12.37,
alíneas “b”, “c” e “d”, é permitida a parada
controlada do motor, desde que não haja riscos
decorrentes de sua parada não instantânea. (Item
inserido pela Portaria MTPS n.º 509, de 29 de abril de 2016)

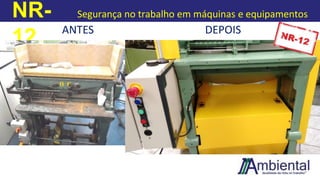

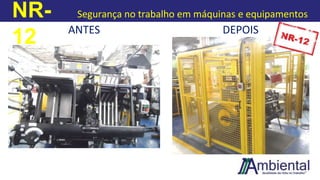

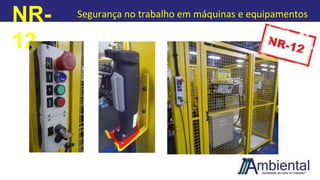

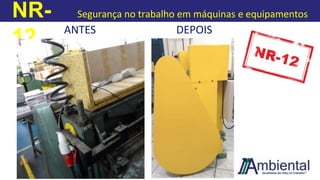

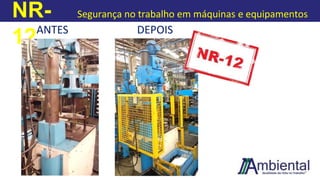

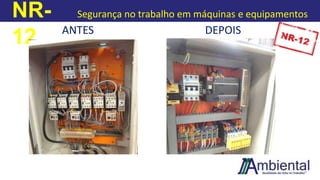

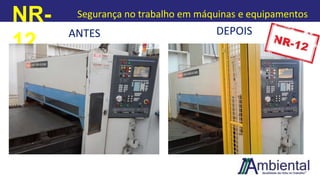

NR-
12
Segurança no trabalho em máquinas e equipamentos

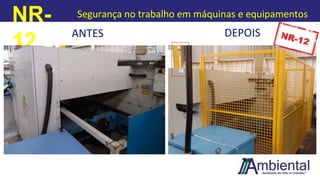

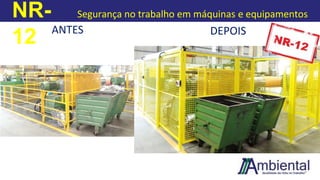

ANTES DEPOIS

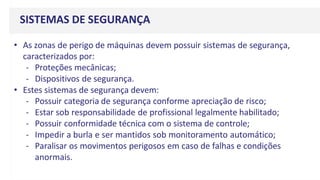

SISTEMAS DE SEGURANÇA
• As zonas de perigo de máquinas devem possuir sistemas de segurança,
caracterizados por:
- Proteções mecânicas;
- Dispositivos de segurança.
• Estes sistemas de segurança devem:
- Possuir categoria de segurança conforme apreciação de risco;
- Estar sob responsabilidade de profissional legalmente habilitado;
- Possuir conformidade técnica com o sistema de controle;
- Impedir a burla e ser mantidos sob monitoramento automático;
- Paralisar os movimentos perigosos em caso de falhas e condições
anormais.

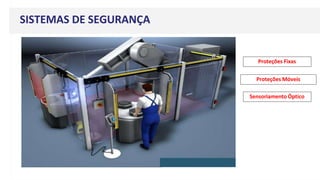

SISTEMAS DE SEGURANÇA
Proteções Fixas
Proteções Móveis
Sensoriamento Óptico
SISTEMAS DE SEGURANÇA
• Os sistemas de segurança, se indicado
pela apreciação de riscos, devem exigir
rearme (“reset”) manual. (Alterado pela
Portaria MTPS n.º 509, de 29 de abril de 2016)

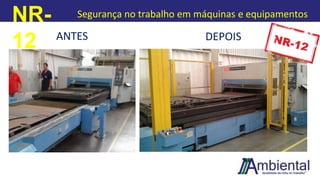

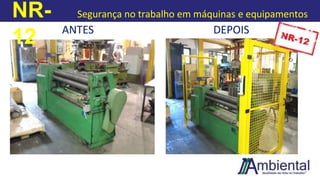

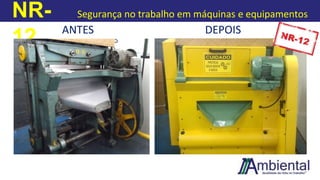

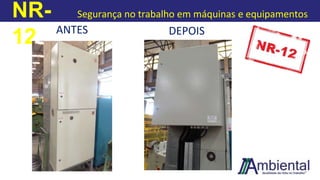

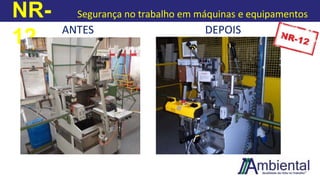

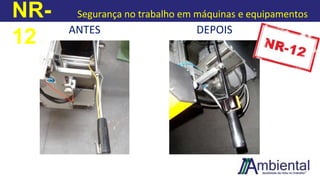

NR-
12
Segurança no trabalho em máquinas e equipamentos

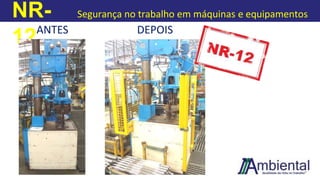

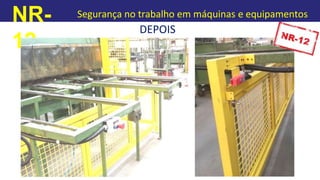

ANTES DEPOIS

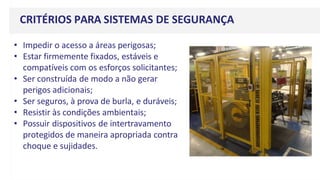

CRITÉRIOS PARA SISTEMAS DE SEGURANÇA
• Impedir o acesso a áreas perigosas;
• Estar firmemente fixados, estáveis e
compatíveis com os esforços solicitantes;
• Ser construída de modo a não gerar
perigos adicionais;
• Ser seguros, à prova de burla, e duráveis;
• Resistir às condições ambientais;
• Possuir dispositivos de intertravamento
protegidos de maneira apropriada contra
choque e sujidades.

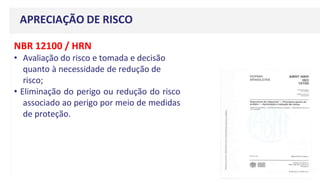

APRECIAÇÃO DE RISCO
NBR 12100 / HRN
• Avaliação do risco e tomada e decisão
quanto à necessidade de redução de
risco;
• Eliminação do perigo ou redução do risco
associado ao perigo por meio de medidas
de proteção.

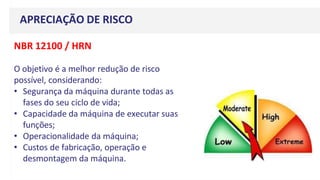

APRECIAÇÃO DE RISCO
NBR 12100 / HRN
O objetivo é a melhor redução de risco
possível, considerando:
• Segurança da máquina durante todas as
fases do seu ciclo de vida;
• Capacidade da máquina de executar suas
funções;
• Operacionalidade da máquina;
• Custos de fabricação, operação e
desmontagem da máquina.
PERCEPÇÃO DO RISCO
“É a consciência dos
objetos ou situações,
adquirida por meio dos
órgãos dos sentidos.”
PERCEPÇÃO DO RISCO

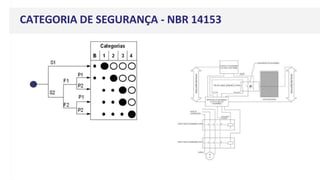

CATEGORIA DE SEGURANÇA - NBR 14153
SISTEMAS DE SEGURANÇA

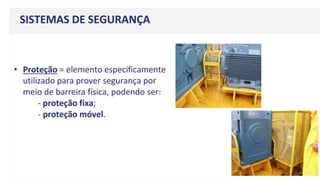

• Proteção = elemento especificamente
utilizado para prover segurança por
meio de barreira física, podendo ser:
- proteção fixa;
- proteção móvel.
SISTEMAS DE SEGURANÇA
Interligação do Circuito de Segurança
Objetivo: Parar a máquina quando houver risco.
Sistema de segurança eletro-eletrônico (ESPE - electro-sensitive protective equipment)

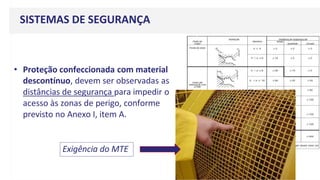

SISTEMAS DE SEGURANÇA
• Proteção confeccionada com material
descontínuo, devem ser observadas as
distâncias de segurança para impedir o
acesso às zonas de perigo, conforme
previsto no Anexo I, item A.
Exigência do MTE

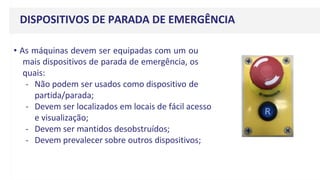

DISPOSITIVOS DE PARADA DE EMERGÊNCIA
• As máquinas devem ser equipadas com um ou
mais dispositivos de parada de emergência, os
quais:
- Não podem ser usados como dispositivo de
partida/parada;
- Devem ser localizados em locais de fácil acesso
e visualização;
- Devem ser mantidos desobstruídos;
- Devem prevalecer sobre outros dispositivos;

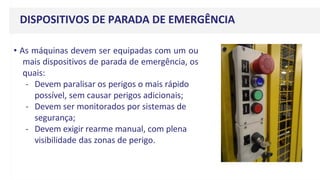

DISPOSITIVOS DE PARADA DE EMERGÊNCIA
• As máquinas devem ser equipadas com um ou
mais dispositivos de parada de emergência, os
quais:
- Devem paralisar os perigos o mais rápido
possível, sem causar perigos adicionais;
- Devem ser monitorados por sistemas de
segurança;
- Devem exigir rearme manual, com plena
visibilidade das zonas de perigo.

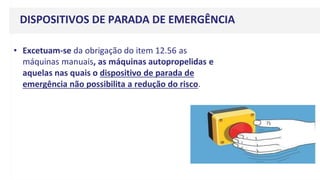

DISPOSITIVOS DE PARADA DE EMERGÊNCIA
• Excetuam-se da obrigação do item 12.56 as
máquinas manuais, as máquinas autopropelidas e
aquelas nas quais o dispositivo de parada de
emergência não possibilita a redução do risco.

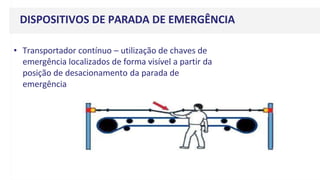

DISPOSITIVOS DE PARADA DE EMERGÊNCIA
• Transportador contínuo – utilização de chaves de
emergência localizados de forma visível a partir da
posição de desacionamento da parada de
emergência

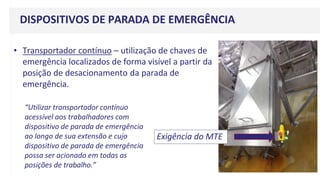

DISPOSITIVOS DE PARADA DE EMERGÊNCIA
• Transportador contínuo – utilização de chaves de
emergência localizados de forma visível a partir da
posição de desacionamento da parada de
emergência.
Exigência do MTE
“Utilizar transportador contínuo
acessível aos trabalhadores com
dispositivo de parada de emergência
ao longo de sua extensão e cujo
dispositivo de parada de emergência
possa ser acionado em todas as
posições de trabalho.”

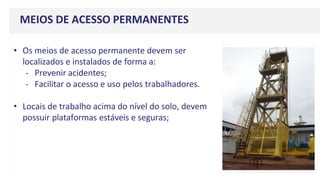

MEIOS DE ACESSO PERMANENTES
• Os meios de acesso permanente devem ser
localizados e instalados de forma a:
- Prevenir acidentes;
- Facilitar o acesso e uso pelos trabalhadores.
• Locais de trabalho acima do nível do solo, devem
possuir plataformas estáveis e seguras;

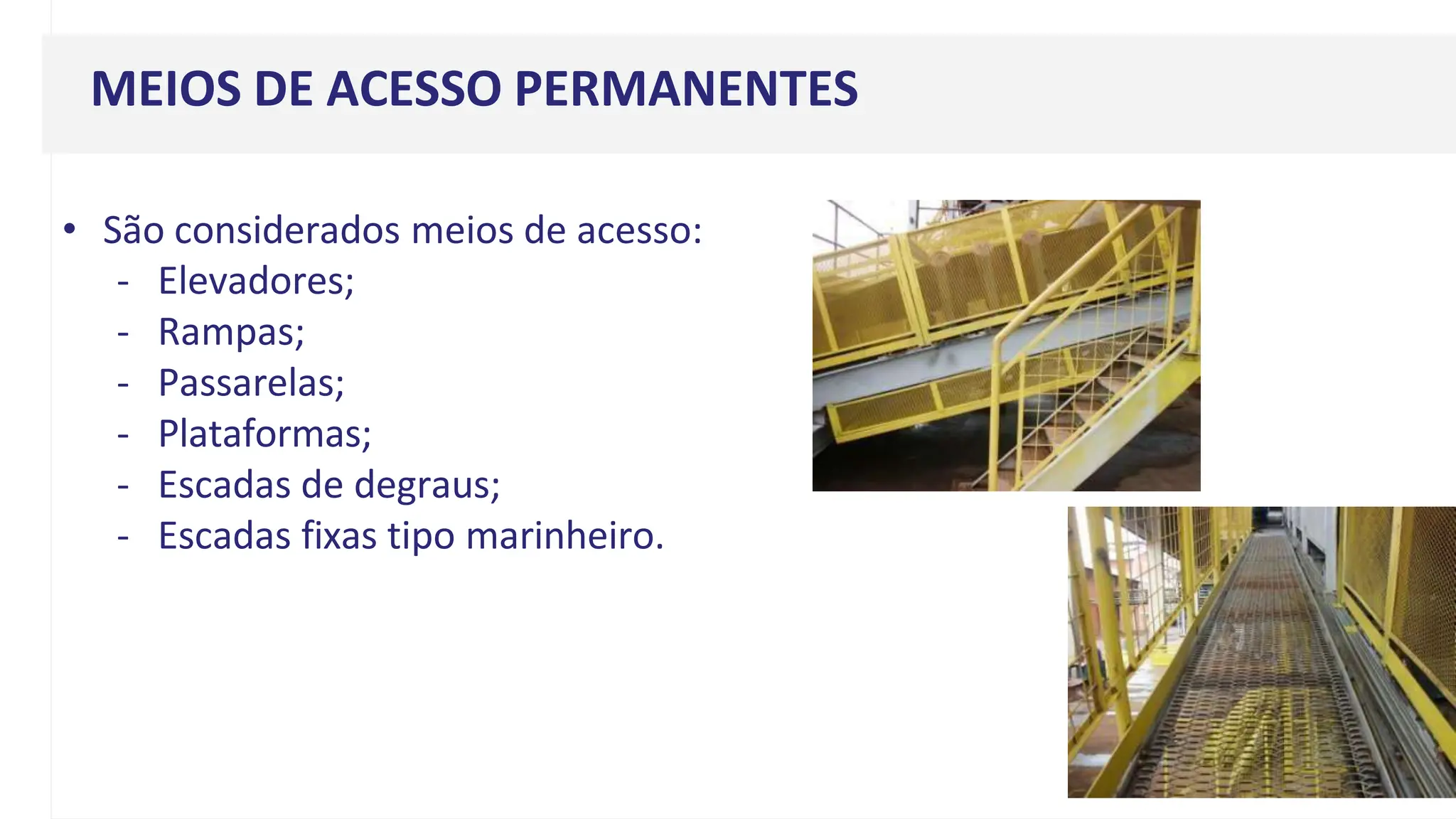

MEIOS DE ACESSO PERMANENTES
• São considerados meios de acesso:
- Elevadores;
- Rampas;
- Passarelas;
- Plataformas;
- Escadas de degraus;
- Escadas fixas tipo marinheiro.

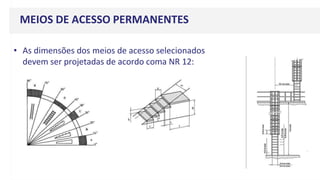

MEIOS DE ACESSO PERMANENTES
• As dimensões dos meios de acesso selecionados
devem ser projetadas de acordo coma NR 12:

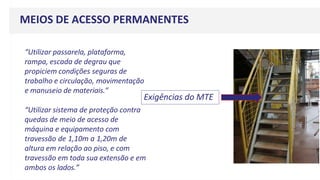

MEIOS DE ACESSO PERMANENTES
Exigências do MTE
“Utilizar passarela, plataforma,
rampa, escada de degrau que
propiciem condições seguras de
trabalho e circulação, movimentação
e manuseio de materiais.”
“Utilizar sistema de proteção contra
quedas de meio de acesso de
máquina e equipamento com
travessão de 1,10m a 1,20m de
altura em relação ao piso, e com
travessão em toda sua extensão e em
ambos os lados.”
COMPONENTES PRESSURIZADOS
• Mangueiras, tubulações e outros componentes
pressurizados devem:
- Possuir proteção contra rupturas e vazamentos
que possam causar acidentes;
- Ser localizados de forma a garantir que uma
situação de ruptura ou vazamento não cause
acidentes;
- Ter indicação de pressão máxima.

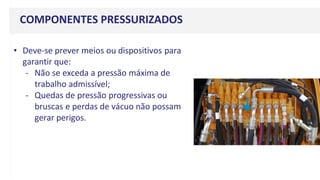

COMPONENTES PRESSURIZADOS
• Deve-se prever meios ou dispositivos para
garantir que:
- Não se exceda a pressão máxima de
trabalho admissível;
- Quedas de pressão progressivas ou
bruscas e perdas de vácuo não possam
gerar perigos.

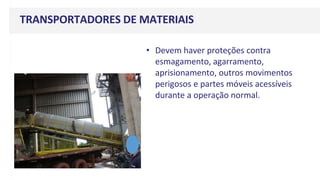

TRANSPORTADORES DE MATERIAIS
• Devem haver proteções contra
esmagamento, agarramento,
aprisionamento, outros movimentos
perigosos e partes móveis acessíveis
durante a operação normal.
TRANSPORTADORES DE MATERIAIS
• Os transportadores contínuos acessíveis aos
trabalhadores devem dispor, ao longo de sua
extensão, de dispositivos de parada de
emergência, de modo que possam ser
acionados em todas as posições de trabalho:
- Os transportadores contínuos acessíveis
aos trabalhadores ficam dispensados do
cumprimento da exigência acima, se a
apreciação de risco assim indicar.

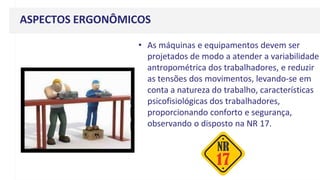

ASPECTOS ERGONÔMICOS
• As máquinas e equipamentos devem ser
projetados de modo a atender a variabilidade
antropométrica dos trabalhadores, e reduzir
as tensões dos movimentos, levando-se em
conta a natureza do trabalho, características
psicofisiológicas dos trabalhadores,
proporcionando conforto e segurança,
observando o disposto na NR 17.

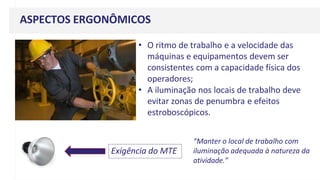

ASPECTOS ERGONÔMICOS
• O ritmo de trabalho e a velocidade das
máquinas e equipamentos devem ser
consistentes com a capacidade física dos
operadores;
• A iluminação nos locais de trabalho deve
evitar zonas de penumbra e efeitos
estroboscópicos.
Exigência do MTE
“Manter o local de trabalho com
iluminação adequada à natureza da
atividade.”
RISCOS ADICIONAIS
• Devem ser considerados os seguintes riscos:
- Substâncias perigosas quaisquer;
- Radiação ionizante e não-ionizante;
- Vibração;
- Ruído;
- Calor;
- Combustíveis, inflamáveis, explosivos e
outras substâncias que reajam
perigosamente;
- Superfícies quentes de máquinas.
MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS
• As máquinas e equipamentos devem ser
submetidos à manutenção preventiva e
corretiva, na forma e periodicidade
determinada pelo fabricante;
• Manutenções preventivas que possam
causar acidentes devem ser planejadas e
gerenciadas por profissional legalmente
habilitado.
MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS
• As operações de manutenção devem ser
registradas, com os seguintes dados:
- Cronograma de manutenção;
- Intervenções realizadas;
- Data da realização de cada intervenção;
- Serviço realizado;
- Peças reparadas ou substituídas;
- Condições de segurança do equipamento;
- Indicação conclusiva quanto às condições
de segurança da máquina;
- Nome do responsável pela execução das
intervenções.

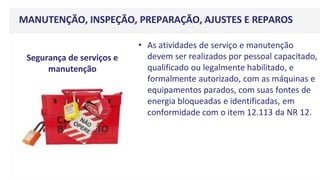

MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS
• As atividades de serviço e manutenção
devem ser realizados por pessoal capacitado,
qualificado ou legalmente habilitado, e
formalmente autorizado, com as máquinas e
equipamentos parados, com suas fontes de
energia bloqueadas e identificadas, em
conformidade com o item 12.113 da NR 12.
Segurança de serviços e
manutenção

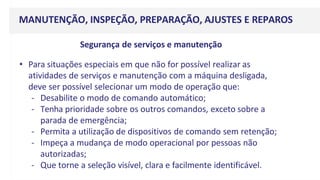

MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS
Segurança de serviços e manutenção
• Para situações especiais em que não for possível realizar as
atividades de serviços e manutenção com a máquina desligada,
deve ser possível selecionar um modo de operação que:
- Desabilite o modo de comando automático;
- Tenha prioridade sobre os outros comandos, exceto sobre a
parada de emergência;
- Permita a utilização de dispositivos de comando sem retenção;
- Impeça a mudança de modo operacional por pessoas não
autorizadas;
- Que torne a seleção visível, clara e facilmente identificável.

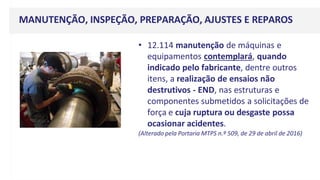

MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS
• 12.114 manutenção de máquinas e
equipamentos contemplará, quando
indicado pelo fabricante, dentre outros
itens, a realização de ensaios não
destrutivos - END, nas estruturas e
componentes submetidos a solicitações de
força e cuja ruptura ou desgaste possa
ocasionar acidentes.
(Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016)

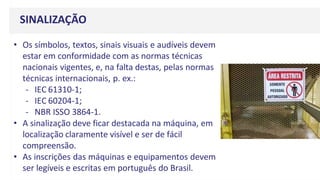

SINALIZAÇÃO
• Os símbolos, textos, sinais visuais e audíveis devem
estar em conformidade com as normas técnicas
nacionais vigentes, e, na falta destas, pelas normas
técnicas internacionais, p. ex.:
- IEC 61310-1;
- IEC 60204-1;
- NBR ISSO 3864-1.
• A sinalização deve ficar destacada na máquina, em
localização claramente visível e ser de fácil
compreensão.
• As inscrições das máquinas e equipamentos devem
ser legíveis e escritas em português do Brasil.

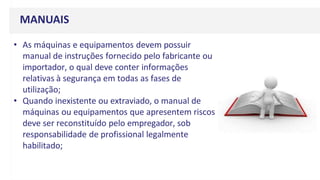

MANUAIS
• As máquinas e equipamentos devem possuir
manual de instruções fornecido pelo fabricante ou
importador, o qual deve conter informações
relativas à segurança em todas as fases de
utilização;
• Quando inexistente ou extraviado, o manual de
máquinas ou equipamentos que apresentem riscos
deve ser reconstituído pelo empregador, sob
responsabilidade de profissional legalmente
habilitado;

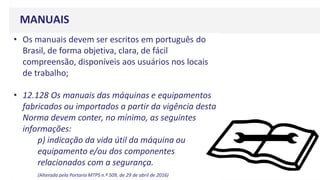

MANUAIS
• Os manuais devem ser escritos em português do
Brasil, de forma objetiva, clara, de fácil
compreensão, disponíveis aos usuários nos locais
de trabalho;
• 12.128 Os manuais das máquinas e equipamentos
fabricados ou importados a partir da vigência desta
Norma devem conter, no mínimo, as seguintes
informações:
p) indicação da vida útil da máquina ou
equipamento e/ou dos componentes
relacionados com a segurança.
(Alterada pela Portaria MTPS n.º 509, de 29 de abril de 2016)

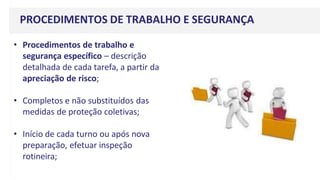

PROCEDIMENTOS DE TRABALHO E SEGURANÇA
• Procedimentos de trabalho e
segurança específico – descrição
detalhada de cada tarefa, a partir da
apreciação de risco;
• Completos e não substituídos das
medidas de proteção coletivas;
• Início de cada turno ou após nova
preparação, efetuar inspeção
rotineira;

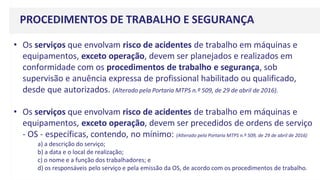

PROCEDIMENTOS DE TRABALHO E SEGURANÇA
• Os serviços que envolvam risco de acidentes de trabalho em máquinas e
equipamentos, exceto operação, devem ser planejados e realizados em
conformidade com os procedimentos de trabalho e segurança, sob
supervisão e anuência expressa de profissional habilitado ou qualificado,
desde que autorizados. (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016).
• Os serviços que envolvam risco de acidentes de trabalho em máquinas e
equipamentos, exceto operação, devem ser precedidos de ordens de serviço
- OS - específicas, contendo, no mínimo: (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016)
a) a descrição do serviço;
b) a data e o local de realização;
c) o nome e a função dos trabalhadores; e
d) os responsáveis pelo serviço e pela emissão da OS, de acordo com os procedimentos de trabalho.
PROCEDIMENTOS DE TRABALHO E SEGURANÇA
• As empresas que não possuem serviço
próprio de manutenção de suas
máquinas ficam desobrigadas de
elaborar procedimentos de trabalho e
segurança para essa finalidade. (Alterado
pela Portaria MTPS n.º 509, de 29 de abril de 2016)

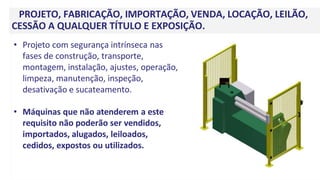

PROJETO, FABRICAÇÃO, IMPORTAÇÃO, VENDA, LOCAÇÃO, LEILÃO,
CESSÃO A QUALQUER TÍTULO E EXPOSIÇÃO.
• Projeto com segurança intrínseca nas
fases de construção, transporte,
montagem, instalação, ajustes, operação,
limpeza, manutenção, inspeção,
desativação e sucateamento.
• Máquinas que não atenderem a este
requisito não poderão ser vendidos,
importados, alugados, leiloados,
cedidos, expostos ou utilizados.

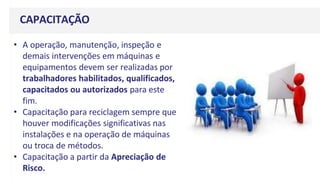

CAPACITAÇÃO
• A operação, manutenção, inspeção e
demais intervenções em máquinas e
equipamentos devem ser realizadas por
trabalhadores habilitados, qualificados,
capacitados ou autorizados para este
fim.
• Capacitação para reciclagem sempre que
houver modificações significativas nas
instalações e na operação de máquinas
ou troca de métodos.
• Capacitação a partir da Apreciação de
Risco.
OUTROS REQUISITOS ESPECÍFICOS DE SEGURANÇA
• Ferramentas, materiais e acessórios
devem ser adequados às operações
realizadas.
• É proibido o porte de ferramentas
manuais em bolsos ou locais não
apropriados a essa finalidade.
• Máquinas e equipamentos tracionados
devem possuir sistemas de engate
padronizado para reboque, de modo a
assegurar o acoplamento e
desacoplamento fácil e seguro, bem
como impedir desacoplamento acidental.

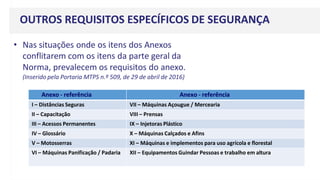

OUTROS REQUISITOS ESPECÍFICOS DE SEGURANÇA
• Nas situações onde os itens dos Anexos
conflitarem com os itens da parte geral da
Norma, prevalecem os requisitos do anexo.
(Inserido pela Portaria MTPS n.º 509, de 29 de abril de 2016)
Anexo - referência Anexo - referência
I – Distâncias Seguras VII – Máquinas Açougue / Mercearia
II – Capacitação VIII – Prensas
III – Acessos Permanentes IX – Injetoras Plástico
IV – Glossário X – Máquinas Calçados e Afins
V – Motosserras XI – Máquinas e implementos para uso agrícola e florestal
VI – Máquinas Panificação / Padaria XII – Equipamentos Guindar Pessoas e trabalho em altura
DISPOSIÇÕES FINAIS
• O empregador deve manter inventário
atualizado das máquinas e equipamentos
com identificação por tipo, capacidade,
sistemas de segurança e localização em
planta baixa, elaborado por profissional
qualificado ou legalmente habilitado.
Exigência do MTE
“Manter Inventário atualizado de
máquina e equipamento com
identificação por tipo, capacidade,
sistema de segurança, localização
em planta baixa e elaborado por
profissional qualificado ou
legalmente habilitado.”

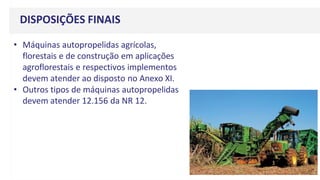

DISPOSIÇÕES FINAIS
• Máquinas autopropelidas agrícolas,
florestais e de construção em aplicações
agroflorestais e respectivos implementos
devem atender ao disposto no Anexo XI.
• Outros tipos de máquinas autopropelidas
devem atender 12.156 da NR 12.

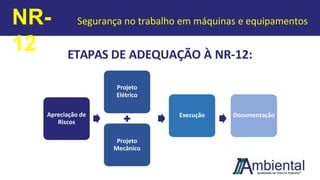

NR-
12
Segurança no trabalho em máquinas e equipamentos
Apreciação de
Riscos
Projeto
Elétrico
Projeto
Mecânico
Execução Documentação

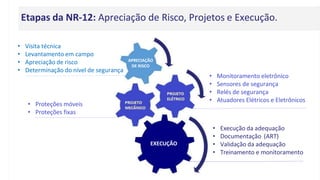

ETAPAS DE ADEQUAÇÃO À NR-12:
Etapas da NR-12: Apreciação de Risco, Projetos e Execução.
• Proteções móveis
• Proteções fixas
• Monitoramento eletrônico
• Sensores de segurança
• Relés de segurança
• Atuadores Elétricos e Eletrônicos
• Execução da adequação
• Documentação (ART)
• Validação da adequação
• Treinamento e monitoramento
• Visita técnica
• Levantamento em campo
• Apreciação de risco
• Determinação do nível de segurança
APRECIAÇÃO
DE RISCO
EXECUÇÃO

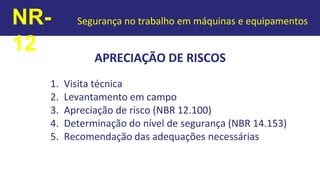

APRECIAÇÃO DE RISCOS
1. Visita técnica
2. Levantamento em campo
3. Apreciação de risco (NBR 12.100)
4. Determinação do nível de segurança (NBR 14.153)
5. Recomendação das adequações necessárias
NR-
12
Segurança no trabalho em máquinas e equipamentos

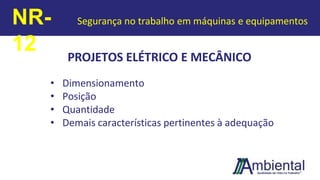

PROJETOS ELÉTRICO E MECÂNICO
• Dimensionamento
• Posição
• Quantidade
• Demais características pertinentes à adequação
NR-
12
Segurança no trabalho em máquinas e equipamentos
PROJETO MECÂNICO
Proteções fixas e móveis
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos

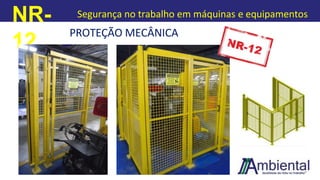

PROTEÇÃO MECÂNICA

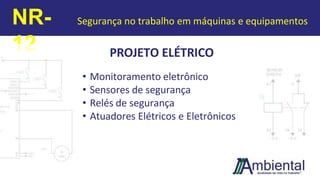

PROJETO ELÉTRICO
• Monitoramento eletrônico
• Sensores de segurança
• Relés de segurança
• Atuadores Elétricos e Eletrônicos
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos

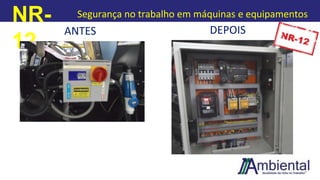

ANTES DEPOIS

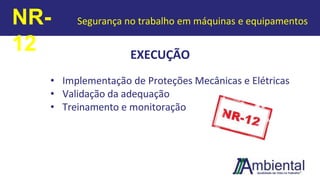

EXECUÇÃO
• Implementação de Proteções Mecânicas e Elétricas
• Validação da adequação
• Treinamento e monitoração
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos

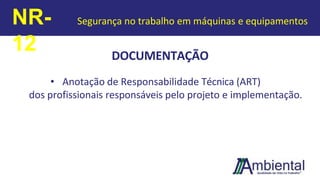

DOCUMENTAÇÃO
• Anotação de Responsabilidade Técnica (ART)
dos profissionais responsáveis pelo projeto e implementação.
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS

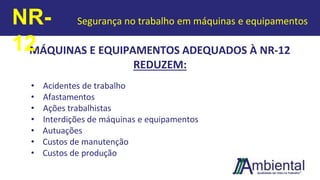

MÁQUINAS E EQUIPAMENTOS ADEQUADOS À NR-12
REDUZEM:
• Acidentes de trabalho
• Afastamentos
• Ações trabalhistas
• Interdições de máquinas e equipamentos
• Autuações
• Custos de manutenção
• Custos de produção
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos

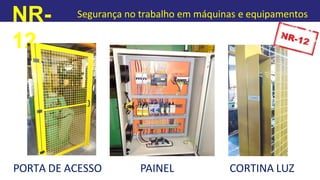

PORTA DE ACESSO PAINEL CORTINA LUZ
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos

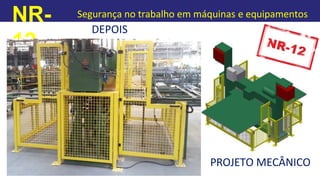

DEPOIS
PROJETO MECÂNICO
NR-
12
Segurança no trabalho em máquinas e equipamentos
DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
ANTES DEPOIS
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
NR-
12
Segurança no trabalho em máquinas e equipamentos
Muito Obrigado
Carlos Gustavo Jacoia
www.ambientalqvt.com.br
carlos@ambientalqvt.com.br
(14) 3269-7904
(14) 99735-4574
Saiba mais no nosso site
www.ambientalqvt.com.br

Mais conteúdo relacionado

Mais procurados

Integração segurança
Integração segurançaIntegração segurança
Integração segurançamaestro120

Uso correto dos EPIs Sidinei
Uso correto dos EPIs   SidineiUso correto dos EPIs   Sidinei
Uso correto dos EPIs SidineiSidiseguranca

TREINAMENTO FURADEIRA E PARAFUSADEIRA.pptx
TREINAMENTO FURADEIRA E PARAFUSADEIRA.pptxTREINAMENTO FURADEIRA E PARAFUSADEIRA.pptx
TREINAMENTO FURADEIRA E PARAFUSADEIRA.pptxCezarTST1

TREINAMENTO DE EPI NR 06
TREINAMENTO DE EPI NR 06TREINAMENTO DE EPI NR 06
TREINAMENTO DE EPI NR 06Fabio Sousa

Campanha adornos
Campanha adornosCampanha adornos
Campanha adornosAne Costa

Trabalhe com Segurança - Segurança e medicina do Trabalho
Trabalhe com Segurança - Segurança e medicina do TrabalhoTrabalhe com Segurança - Segurança e medicina do Trabalho
Trabalhe com Segurança - Segurança e medicina do TrabalhoRafael Seixas

TREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptxTREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptxbreno90

TREINAMENTO DA CIPA OFICIAL.pptx
TREINAMENTO DA CIPA OFICIAL.pptxTREINAMENTO DA CIPA OFICIAL.pptx
TREINAMENTO DA CIPA OFICIAL.pptxjonharce

-Integraçãode segurança doTrabalho
-Integraçãode segurança doTrabalho-Integraçãode segurança doTrabalho
-Integraçãode segurança doTrabalhoKarol Oliveira

Apostila para Treinamento no Curso de NR 10 - Autor Eng. José Reis Eletricis...
Apostila para Treinamento no Curso de NR 10  - Autor Eng. José Reis Eletricis...Apostila para Treinamento no Curso de NR 10  - Autor Eng. José Reis Eletricis...
Apostila para Treinamento no Curso de NR 10 - Autor Eng. José Reis Eletricis...José Reis

Integração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVOIntegração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVOSergio Silva

TRABALHO EM ALTURA - Treinamento (SENAI).ppt
TRABALHO EM ALTURA - Treinamento (SENAI).pptTRABALHO EM ALTURA - Treinamento (SENAI).ppt
TRABALHO EM ALTURA - Treinamento (SENAI).pptPalomaRibeirodeOlive


Mais procurados (20)

Nr – 06
Nr – 06Nr – 06
Nr – 06

Integração segurança
Integração segurançaIntegração segurança
Integração segurança

NR-12 - COMENTADA
NR-12 - COMENTADANR-12 - COMENTADA
NR-12 - COMENTADA

Uso correto dos EPIs Sidinei
Uso correto dos EPIs   SidineiUso correto dos EPIs   Sidinei
Uso correto dos EPIs Sidinei

curso-de-nr-12-unochapeco
curso-de-nr-12-unochapecocurso-de-nr-12-unochapeco
curso-de-nr-12-unochapeco

Apresentacao nr12
Apresentacao nr12Apresentacao nr12
Apresentacao nr12

TREINAMENTO FURADEIRA E PARAFUSADEIRA.pptx
TREINAMENTO FURADEIRA E PARAFUSADEIRA.pptxTREINAMENTO FURADEIRA E PARAFUSADEIRA.pptx
TREINAMENTO FURADEIRA E PARAFUSADEIRA.pptx

NR - 06 EPI (Oficial)
NR - 06 EPI (Oficial)NR - 06 EPI (Oficial)
NR - 06 EPI (Oficial)

TREINAMENTO DE EPI NR 06
TREINAMENTO DE EPI NR 06TREINAMENTO DE EPI NR 06
TREINAMENTO DE EPI NR 06

Campanha adornos
Campanha adornosCampanha adornos
Campanha adornos

Trabalhe com Segurança - Segurança e medicina do Trabalho
Trabalhe com Segurança - Segurança e medicina do TrabalhoTrabalhe com Segurança - Segurança e medicina do Trabalho
Trabalhe com Segurança - Segurança e medicina do Trabalho

TREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptxTREINAMENTO NR 12 - 2021.pptx
TREINAMENTO NR 12 - 2021.pptx

TREINAMENTO DA CIPA OFICIAL.pptx
TREINAMENTO DA CIPA OFICIAL.pptxTREINAMENTO DA CIPA OFICIAL.pptx
TREINAMENTO DA CIPA OFICIAL.pptx

CAPACITAÇÃO NR12.pdf
CAPACITAÇÃO NR12.pdfCAPACITAÇÃO NR12.pdf
CAPACITAÇÃO NR12.pdf

-Integraçãode segurança doTrabalho
-Integraçãode segurança doTrabalho-Integraçãode segurança doTrabalho
-Integraçãode segurança doTrabalho

Apostila para Treinamento no Curso de NR 10 - Autor Eng. José Reis Eletricis...
Apostila para Treinamento no Curso de NR 10  - Autor Eng. José Reis Eletricis...Apostila para Treinamento no Curso de NR 10  - Autor Eng. José Reis Eletricis...
Apostila para Treinamento no Curso de NR 10 - Autor Eng. José Reis Eletricis...

Trabalho em altura nr35
Trabalho em altura nr35Trabalho em altura nr35
Trabalho em altura nr35

NR12
NR12 NR12
NR12

Integração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVOIntegração de Segurança do Trabalho NOVO
Integração de Segurança do Trabalho NOVO

TRABALHO EM ALTURA - Treinamento (SENAI).ppt
TRABALHO EM ALTURA - Treinamento (SENAI).pptTRABALHO EM ALTURA - Treinamento (SENAI).ppt
TRABALHO EM ALTURA - Treinamento (SENAI).ppt


Semelhante a NR12: Segurança em máquinas e equipamentos

COMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptx
COMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptxCOMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptx
COMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptxKatashiKhayn

treinamentonr-12-180806190214.pptx
treinamentonr-12-180806190214.pptxtreinamentonr-12-180806190214.pptx
treinamentonr-12-180806190214.pptxALANCARDOSO49

PALESTRA - NR 12 INCEFRA.pdf
PALESTRA - NR 12 INCEFRA.pdfPALESTRA - NR 12 INCEFRA.pdf
PALESTRA - NR 12 INCEFRA.pdfRodrigoMarcucci1

Palestra-NR12-22062017.pdf
Palestra-NR12-22062017.pdfPalestra-NR12-22062017.pdf
Palestra-NR12-22062017.pdftlgdmeno

171 nr122-110911200456-phpapp01
171 nr122-110911200456-phpapp01171 nr122-110911200456-phpapp01
171 nr122-110911200456-phpapp01Nilton Goulart

TREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptx
TREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptxTREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptx
TREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptxEngenheiroSlavattori

Apresentação nr12-senai-rev.052
Apresentação nr12-senai-rev.052Apresentação nr12-senai-rev.052
Apresentação nr12-senai-rev.052Veras Reis Reis

treinamento de NR-12 - Voltado para Construção civil.pptx
treinamento de NR-12 - Voltado para Construção civil.pptxtreinamento de NR-12 - Voltado para Construção civil.pptx
treinamento de NR-12 - Voltado para Construção civil.pptxIsacPintoCampeche

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMateus Borges

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMateus Borges

Treinamento NR12 - Obra.pptx
Treinamento NR12 - Obra.pptxTreinamento NR12 - Obra.pptx
Treinamento NR12 - Obra.pptxsmscentauro

treinamentonr12modelo-170103182720.pdf
treinamentonr12modelo-170103182720.pdftreinamentonr12modelo-170103182720.pdf
treinamentonr12modelo-170103182720.pdfLeandroSantos439837

treinamento nr 12 modelo - 170103182720.pdf
treinamento nr 12 modelo - 170103182720.pdftreinamento nr 12 modelo - 170103182720.pdf
treinamento nr 12 modelo - 170103182720.pdftstnhs1


Semelhante a NR12: Segurança em máquinas e equipamentos (20)

COMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptx
COMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptxCOMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptx
COMPLETO_NR-12-MAQ E EQUIPAMENTOS.pptx

Treinamento nr 12
Treinamento nr 12Treinamento nr 12
Treinamento nr 12

treinamentonr-12-180806190214.pptx
treinamentonr-12-180806190214.pptxtreinamentonr-12-180806190214.pptx
treinamentonr-12-180806190214.pptx

PALESTRA - NR 12 INCEFRA.pdf
PALESTRA - NR 12 INCEFRA.pdfPALESTRA - NR 12 INCEFRA.pdf
PALESTRA - NR 12 INCEFRA.pdf

Palestra nr12-22062017
Palestra nr12-22062017Palestra nr12-22062017
Palestra nr12-22062017

Palestra-NR12-22062017.pdf
Palestra-NR12-22062017.pdfPalestra-NR12-22062017.pdf
Palestra-NR12-22062017.pdf

171 nr122-110911200456-phpapp01
171 nr122-110911200456-phpapp01171 nr122-110911200456-phpapp01
171 nr122-110911200456-phpapp01

Aula 2.pdf
Aula 2.pdfAula 2.pdf
Aula 2.pdf

Nr12 conceitos
Nr12 conceitosNr12 conceitos
Nr12 conceitos

NR 12.pdf
NR 12.pdfNR 12.pdf
NR 12.pdf

TREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptx
TREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptxTREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptx
TREINAMENTO DE PROTEÇÃO DE MÁQUINAS E EQUIPAMENTOS - 2.pptx

Furadeiras
FuradeirasFuradeiras
Furadeiras

Apresentação nr12-senai-rev.052
Apresentação nr12-senai-rev.052Apresentação nr12-senai-rev.052
Apresentação nr12-senai-rev.052

treinamento de NR-12 - Voltado para Construção civil.pptx
treinamento de NR-12 - Voltado para Construção civil.pptxtreinamento de NR-12 - Voltado para Construção civil.pptx
treinamento de NR-12 - Voltado para Construção civil.pptx

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS

MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRASMODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS
MODELO DE TREINAMENTO NR12 VOLTADO A FRENTES DE SERVIÇO EM OBRAS

Treinamento NR12 - Obra.pptx
Treinamento NR12 - Obra.pptxTreinamento NR12 - Obra.pptx
Treinamento NR12 - Obra.pptx

NR_12_N 24 _ V 23.ppt
NR_12_N 24 _ V 23.pptNR_12_N 24 _ V 23.ppt
NR_12_N 24 _ V 23.ppt

treinamentonr12modelo-170103182720.pdf
treinamentonr12modelo-170103182720.pdftreinamentonr12modelo-170103182720.pdf
treinamentonr12modelo-170103182720.pdf

treinamento nr 12 modelo - 170103182720.pdf
treinamento nr 12 modelo - 170103182720.pdftreinamento nr 12 modelo - 170103182720.pdf
treinamento nr 12 modelo - 170103182720.pdf


Mais de MariaNeide16

10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).ppt10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).pptMariaNeide16

Trabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.pptTrabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.pptMariaNeide16

TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptxTRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptxMariaNeide16

treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptxtreinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptxMariaNeide16

PRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.pptPRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.pptMariaNeide16

combate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.pptcombate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.pptMariaNeide16

Transporte Público 3.pptx
Transporte  Público 3.pptxTransporte  Público 3.pptx
Transporte Público 3.pptxMariaNeide16

apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdfapresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdfMariaNeide16

Treinamento em Manutenção Rápida de Balsas.pptx
Treinamento em Manutenção Rápida  de Balsas.pptxTreinamento em Manutenção Rápida  de Balsas.pptx
Treinamento em Manutenção Rápida de Balsas.pptxMariaNeide16

AULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.pptAULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.pptMariaNeide16

128422919758342_a3.ppt
128422919758342_a3.ppt128422919758342_a3.ppt
128422919758342_a3.pptMariaNeide16


Mais de MariaNeide16 (11)

10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).ppt10higiene-e-seguranc3a7a-do-trabalho (1).ppt
10higiene-e-seguranc3a7a-do-trabalho (1).ppt

Trabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.pptTrabalho_Canteiro_de_obras_Ralc.ppt
Trabalho_Canteiro_de_obras_Ralc.ppt

TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptxTRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx
TRABALHO DE CANTEIRO DE OBRA - INSTALAÇÕES ELETRICA.pptx

treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptxtreinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx
treinamentoaudaxcocozinhasindustriais-luthirepresentaes-170302200125.pptx

PRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.pptPRIMEIROS SOCORROS.ppt
PRIMEIROS SOCORROS.ppt

combate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.pptcombate_a_incendios_treinamento_para_brigadista_2011.ppt
combate_a_incendios_treinamento_para_brigadista_2011.ppt

Transporte Público 3.pptx
Transporte  Público 3.pptxTransporte  Público 3.pptx
Transporte Público 3.pptx

apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdfapresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf
apresentacao-dr-giancarlo-brandao-esocial14-06-2022.pdf

Treinamento em Manutenção Rápida de Balsas.pptx
Treinamento em Manutenção Rápida  de Balsas.pptxTreinamento em Manutenção Rápida  de Balsas.pptx
Treinamento em Manutenção Rápida de Balsas.pptx

AULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.pptAULA_5_CARTILHA BFA.ppt
AULA_5_CARTILHA BFA.ppt

128422919758342_a3.ppt
128422919758342_a3.ppt128422919758342_a3.ppt
128422919758342_a3.ppt


Último

PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfPROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfdanielemarques481

DESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICA
DESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICADESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICA
DESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICAPabloVinicius40

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptxVagner Soares da Costa

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxFlvioDadinhoNNhamizi

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMdiminutcasamentos

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptxVagner Soares da Costa


Último (6)

PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdfPROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf
PROJETO DE INSTALAÇÕES ELÉTRICAS – REVIT MEP -.pdf

DESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICA
DESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICADESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICA
DESTRAVANDO O NOVO EDITAL DA CAIXA ECONOMICA

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPM

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx


NR12: Segurança em máquinas e equipamentos

  • 1. OBJETIVO Como fazer na prática para atender a NR12 / Interpretação e associação entre teorias e técnicas de análises de riscos.
  • 2. A NR-12 define as técnicas, procedimentos e medidas de proteção para operadores de máquinas e equipamentos. “Em 2013, segundo dados das Comunicações de Acidentes de Trabalho ao Instituto Nacional de Seguridade Social (INSS), apenas 11 tipos de máquinas e equipamentos (serras, prensas, tornos, fresadoras, laminadoras, calandras, máquina de embalar) provocaram 55.118 acidentes, o que representa mais de 10% do total de acidentes típicos (546.014) comunicados pelas empresas no Brasil.” Objetivo NR-12: promover segurança. NORMA REGULAMENTADORA 12
  • 3. • Todas as máquinas e equipamentos: - Indústria; - Agrícola; - Oficina Automotiva. • Máquina e equipamento : - De uso não doméstico; - Movido por força não humana. APLICAÇÃO NR 12 NO SETOR
  • 4. ELEMENTOS DE MÁQUINAS Fontes de energia ■ elétrica: principal fonte de energia dos motores usados nas máquinas ■ pneumática: ar comprimido do compressor ■ hidráulica: fluido pressurizado por bomba hidráulica Atuadores e Transmissões de força ■ Motores, polias, correias, coroas, catracas, correntes, engrenagens, rodas de atrito, eixos, bielas, cabos, acoplamentos etc ■ Cilindros (pistões) e acoplamentos pneumáticos ■ Cilindros (pistões) e acoplamentos hidráulicos Controles e sensores ■ botões, pedais, “touch- screen”, “micro-switches” etc Zona de operação ou processamento ■ onde ocorre a transformação, tratamento, deslocação ou acondicionamento do material Saída de produtos e descarte Entrada de materiais Comandos ■ Contatores, CLP, relés e inversores ■ Válvulas pneumáticas ■ Válvulas hidráulicas
  • 5. • Para todo tipo de máquina, nova ou antiga, em todas as fases de utilização; • A conformidade deve levar em conta todas as outras NRs, as normas técnicas oficiais vigentes e, na ausência ou omissão destas, as normas internacionais aplicáveis; • Hierarquia de controle das medidas de proteção: - Medidas de proteção coletiva; - Medidas administrativas / organizacionais; - Medidas de proteção individual. PRINCÍPIOS GERAIS
  • 6. • 12.5 Na aplicação desta Norma e de seus anexos, devem-se considerar as características das máquinas e equipamentos, do processo, a apreciação de riscos e o estado da técnica. (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016) PRINCÍPIOS GERAIS
  • 7. ESTADO DA TÉCNICA “O estado da técnica define as limitações, incluindo as de custo, a que estão sujeitas a fabricação e a utilização da máquina ou equipamento.” (European Patent Convention (EPC 1973)/ Lei nº 9.279, de 14 de maio de 1996. / Art. 11 § 1º) • Conceito eminentemente técnico e se enquadra também em um conceito de alto nível de exigência de segurança; • Máquina deve ser segura, como definido na ABNT NBR ISO 12100. Segurança absoluta não é um estado completamente acessível e, portanto, o objetivo é atingir o mais alto nível de segurança possível, levando-se em conta o estado da técnica.
  • 8. ESTADO DA TÉCNICA Apreciação de riscos Características operacionais e do processo Dispositivos de Segurança Alcance do mais elevado nível de segurança possível Limitações tecnológicas Custo do Dispositivo de segurança Instalação / fabricação
  • 9. ESTADO DA TÉCNICA • Conceito excluído do glossário, de falha segura, seguia os mais altos níveis de segurança. Um exemplo típico do conceito antigo é o projeto de fabricação dos “trens de pouso” de um avião – Qualquer falha no seu sistema quando em operação, ele deve abrir, permitindo assim uma redução significativa de risco ao pousar; • O princípio do Estado da Técnica, prevê "fazer o que for possível", o que não significa deixar em risco o empregado, sendo ainda a empresa responsável por qualquer acidente entre o empregado e máquinas/equipamentos, logo não se pode usar jamais este conceito para reduzir o nível de segurança requerido para uma máquina.
  • 11. ESTADO DA TÉCNICA Adoção da melhor solução de segurança Acompanhamento da evolução da solução Acesso a esta tecnologia Conciliar desempenho de segurança e custo
  • 12. ARRANJO FÍSICO E INSTALAÇÕES Os espaços ao redor das máquinas devem permitir a movimentação segura dos trabalhadores, com: • Pisos limpos, livres de objetos, nivelados e adequados à atividade; • Áreas devidamente demarcadas; • Vias de circulação adequadamente dimensionadas; • Áreas de circulação permanentemente desobstruídas; • Distância segura entre máquinas; • ...
  • 13. • As instalações elétricas das máquinas e equipamentos devem atender à NR 10; • O aterramento é obrigatório; • Os condutores devem ser localizados e dimensionados adequadamente, de modo a prevenir acidentes; • É proibido: - Chave geral como botão de partida/parada; - Chave tipo faca em circuitos elétricos; - Circuitos elétricos com partes vivas. INSTALAÇÕES E DISPOSITIVOS ELÉTRICOS
  • 14. • Os painéis elétricos devem: - Possuir grau de proteção (IP) adequado; - Permanecer fechados, com sinalização de advertência; - Possuir boas condições de funcionamento. • As baterias devem atender: - Localização de fácil manutenção e troca a partir do solo ou de uma plataforma de apoio; - Constituição e fixação de forma a não haver deslocamento acidental; - Proteção do terminal positivo. INSTALAÇÕES E DISPOSITIVOS ELÉTRICOS
  • 15. • Estes dispositivos devem: - Ser projetados, selecionados e instalados: - Fora das zonas de perigo; - De modo a serem facilmente ligados ou desligados por outra pessoa, em caso de emergência (porém, jamais substituindo o botão de emergência); - De modo a impedir acionamento ou desligamento acidental; - De modo a impedir perigos adicionais; - De modo a impedir burla. DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA
  • 16. • Estes dispositivos devem: - Possuir dispositivos que impeçam seu funcionamento automático; - Interface de operação das máquinas e equipamentos fabricados a partir de 24 de Março de 2012 devem operar em extrabaixa tensão de até 25VCA ou de até 60VCC; - Interface de operação das máquinas e equipamentos fabricados até 24 de Março de 2012, quando a apreciação de risco indicar, operar em extrabaixa tensão de até 25VCA ou de até 60VCC. DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA
  • 17. DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA • Quando indicado pela apreciação de riscos, em função da categoria de segurança requerida, o circuito elétrico do comando da partida e parada, inclusive de emergência, do motor das máquinas e equipamentos deve ser redundante e atender a uma das seguintes concepções, ou estar de acordo com o estabelecido pelas normas técnicas nacionais vigentes e, na falta destas, pelas normas técnicas internacionais. (Item alterado e alíneas inseridas pela Portaria MTPS n.º 509, de 29 de abril de 2016)
  • 18. DISPOSITIVOS DE PARTIDA, ACIONAMENTO E PARADA • Para o atendimento aos requisitos do item 12.37, alíneas “b”, “c” e “d”, é permitida a parada controlada do motor, desde que não haja riscos decorrentes de sua parada não instantânea. (Item inserido pela Portaria MTPS n.º 509, de 29 de abril de 2016)

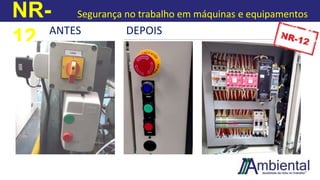

  • 19. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 20. SISTEMAS DE SEGURANÇA • As zonas de perigo de máquinas devem possuir sistemas de segurança, caracterizados por: - Proteções mecânicas; - Dispositivos de segurança. • Estes sistemas de segurança devem: - Possuir categoria de segurança conforme apreciação de risco; - Estar sob responsabilidade de profissional legalmente habilitado; - Possuir conformidade técnica com o sistema de controle; - Impedir a burla e ser mantidos sob monitoramento automático; - Paralisar os movimentos perigosos em caso de falhas e condições anormais.
  • 21. SISTEMAS DE SEGURANÇA Proteções Fixas Proteções Móveis Sensoriamento Óptico
  • 22. SISTEMAS DE SEGURANÇA • Os sistemas de segurança, se indicado pela apreciação de riscos, devem exigir rearme (“reset”) manual. (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016)
  • 23. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 24. CRITÉRIOS PARA SISTEMAS DE SEGURANÇA • Impedir o acesso a áreas perigosas; • Estar firmemente fixados, estáveis e compatíveis com os esforços solicitantes; • Ser construída de modo a não gerar perigos adicionais; • Ser seguros, à prova de burla, e duráveis; • Resistir às condições ambientais; • Possuir dispositivos de intertravamento protegidos de maneira apropriada contra choque e sujidades.
  • 25. APRECIAÇÃO DE RISCO NBR 12100 / HRN • Avaliação do risco e tomada e decisão quanto à necessidade de redução de risco; • Eliminação do perigo ou redução do risco associado ao perigo por meio de medidas de proteção.
  • 26. APRECIAÇÃO DE RISCO NBR 12100 / HRN O objetivo é a melhor redução de risco possível, considerando: • Segurança da máquina durante todas as fases do seu ciclo de vida; • Capacidade da máquina de executar suas funções; • Operacionalidade da máquina; • Custos de fabricação, operação e desmontagem da máquina.
  • 27. PERCEPÇÃO DO RISCO “É a consciência dos objetos ou situações, adquirida por meio dos órgãos dos sentidos.”
  • 29. CATEGORIA DE SEGURANÇA - NBR 14153
  • 30. SISTEMAS DE SEGURANÇA • Proteção = elemento especificamente utilizado para prover segurança por meio de barreira física, podendo ser: - proteção fixa; - proteção móvel.
  • 31. SISTEMAS DE SEGURANÇA Interligação do Circuito de Segurança Objetivo: Parar a máquina quando houver risco. Sistema de segurança eletro-eletrônico (ESPE - electro-sensitive protective equipment)
  • 32. SISTEMAS DE SEGURANÇA • Proteção confeccionada com material descontínuo, devem ser observadas as distâncias de segurança para impedir o acesso às zonas de perigo, conforme previsto no Anexo I, item A. Exigência do MTE
  • 33. DISPOSITIVOS DE PARADA DE EMERGÊNCIA • As máquinas devem ser equipadas com um ou mais dispositivos de parada de emergência, os quais: - Não podem ser usados como dispositivo de partida/parada; - Devem ser localizados em locais de fácil acesso e visualização; - Devem ser mantidos desobstruídos; - Devem prevalecer sobre outros dispositivos;
  • 34. DISPOSITIVOS DE PARADA DE EMERGÊNCIA • As máquinas devem ser equipadas com um ou mais dispositivos de parada de emergência, os quais: - Devem paralisar os perigos o mais rápido possível, sem causar perigos adicionais; - Devem ser monitorados por sistemas de segurança; - Devem exigir rearme manual, com plena visibilidade das zonas de perigo.
  • 35. DISPOSITIVOS DE PARADA DE EMERGÊNCIA • Excetuam-se da obrigação do item 12.56 as máquinas manuais, as máquinas autopropelidas e aquelas nas quais o dispositivo de parada de emergência não possibilita a redução do risco.
  • 36. DISPOSITIVOS DE PARADA DE EMERGÊNCIA • Transportador contínuo – utilização de chaves de emergência localizados de forma visível a partir da posição de desacionamento da parada de emergência
  • 37. DISPOSITIVOS DE PARADA DE EMERGÊNCIA • Transportador contínuo – utilização de chaves de emergência localizados de forma visível a partir da posição de desacionamento da parada de emergência. Exigência do MTE “Utilizar transportador contínuo acessível aos trabalhadores com dispositivo de parada de emergência ao longo de sua extensão e cujo dispositivo de parada de emergência possa ser acionado em todas as posições de trabalho.”
  • 38. MEIOS DE ACESSO PERMANENTES • Os meios de acesso permanente devem ser localizados e instalados de forma a: - Prevenir acidentes; - Facilitar o acesso e uso pelos trabalhadores. • Locais de trabalho acima do nível do solo, devem possuir plataformas estáveis e seguras;
  • 39. MEIOS DE ACESSO PERMANENTES • São considerados meios de acesso: - Elevadores; - Rampas; - Passarelas; - Plataformas; - Escadas de degraus; - Escadas fixas tipo marinheiro.
  • 40. MEIOS DE ACESSO PERMANENTES • As dimensões dos meios de acesso selecionados devem ser projetadas de acordo coma NR 12:
  • 41. MEIOS DE ACESSO PERMANENTES Exigências do MTE “Utilizar passarela, plataforma, rampa, escada de degrau que propiciem condições seguras de trabalho e circulação, movimentação e manuseio de materiais.” “Utilizar sistema de proteção contra quedas de meio de acesso de máquina e equipamento com travessão de 1,10m a 1,20m de altura em relação ao piso, e com travessão em toda sua extensão e em ambos os lados.”
  • 42. COMPONENTES PRESSURIZADOS • Mangueiras, tubulações e outros componentes pressurizados devem: - Possuir proteção contra rupturas e vazamentos que possam causar acidentes; - Ser localizados de forma a garantir que uma situação de ruptura ou vazamento não cause acidentes; - Ter indicação de pressão máxima.
  • 43. COMPONENTES PRESSURIZADOS • Deve-se prever meios ou dispositivos para garantir que: - Não se exceda a pressão máxima de trabalho admissível; - Quedas de pressão progressivas ou bruscas e perdas de vácuo não possam gerar perigos.
  • 44. TRANSPORTADORES DE MATERIAIS • Devem haver proteções contra esmagamento, agarramento, aprisionamento, outros movimentos perigosos e partes móveis acessíveis durante a operação normal.
  • 45. TRANSPORTADORES DE MATERIAIS • Os transportadores contínuos acessíveis aos trabalhadores devem dispor, ao longo de sua extensão, de dispositivos de parada de emergência, de modo que possam ser acionados em todas as posições de trabalho: - Os transportadores contínuos acessíveis aos trabalhadores ficam dispensados do cumprimento da exigência acima, se a apreciação de risco assim indicar.
  • 46. ASPECTOS ERGONÔMICOS • As máquinas e equipamentos devem ser projetados de modo a atender a variabilidade antropométrica dos trabalhadores, e reduzir as tensões dos movimentos, levando-se em conta a natureza do trabalho, características psicofisiológicas dos trabalhadores, proporcionando conforto e segurança, observando o disposto na NR 17.
  • 47. ASPECTOS ERGONÔMICOS • O ritmo de trabalho e a velocidade das máquinas e equipamentos devem ser consistentes com a capacidade física dos operadores; • A iluminação nos locais de trabalho deve evitar zonas de penumbra e efeitos estroboscópicos. Exigência do MTE “Manter o local de trabalho com iluminação adequada à natureza da atividade.”
  • 48. RISCOS ADICIONAIS • Devem ser considerados os seguintes riscos: - Substâncias perigosas quaisquer; - Radiação ionizante e não-ionizante; - Vibração; - Ruído; - Calor; - Combustíveis, inflamáveis, explosivos e outras substâncias que reajam perigosamente; - Superfícies quentes de máquinas.
  • 49. MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS • As máquinas e equipamentos devem ser submetidos à manutenção preventiva e corretiva, na forma e periodicidade determinada pelo fabricante; • Manutenções preventivas que possam causar acidentes devem ser planejadas e gerenciadas por profissional legalmente habilitado.
  • 50. MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS • As operações de manutenção devem ser registradas, com os seguintes dados: - Cronograma de manutenção; - Intervenções realizadas; - Data da realização de cada intervenção; - Serviço realizado; - Peças reparadas ou substituídas; - Condições de segurança do equipamento; - Indicação conclusiva quanto às condições de segurança da máquina; - Nome do responsável pela execução das intervenções.
  • 51. MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS • As atividades de serviço e manutenção devem ser realizados por pessoal capacitado, qualificado ou legalmente habilitado, e formalmente autorizado, com as máquinas e equipamentos parados, com suas fontes de energia bloqueadas e identificadas, em conformidade com o item 12.113 da NR 12. Segurança de serviços e manutenção
  • 52. MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS Segurança de serviços e manutenção • Para situações especiais em que não for possível realizar as atividades de serviços e manutenção com a máquina desligada, deve ser possível selecionar um modo de operação que: - Desabilite o modo de comando automático; - Tenha prioridade sobre os outros comandos, exceto sobre a parada de emergência; - Permita a utilização de dispositivos de comando sem retenção; - Impeça a mudança de modo operacional por pessoas não autorizadas; - Que torne a seleção visível, clara e facilmente identificável.
  • 53. MANUTENÇÃO, INSPEÇÃO, PREPARAÇÃO, AJUSTES E REPAROS • 12.114 manutenção de máquinas e equipamentos contemplará, quando indicado pelo fabricante, dentre outros itens, a realização de ensaios não destrutivos - END, nas estruturas e componentes submetidos a solicitações de força e cuja ruptura ou desgaste possa ocasionar acidentes. (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016)
  • 54. SINALIZAÇÃO • Os símbolos, textos, sinais visuais e audíveis devem estar em conformidade com as normas técnicas nacionais vigentes, e, na falta destas, pelas normas técnicas internacionais, p. ex.: - IEC 61310-1; - IEC 60204-1; - NBR ISSO 3864-1. • A sinalização deve ficar destacada na máquina, em localização claramente visível e ser de fácil compreensão. • As inscrições das máquinas e equipamentos devem ser legíveis e escritas em português do Brasil.
  • 55. MANUAIS • As máquinas e equipamentos devem possuir manual de instruções fornecido pelo fabricante ou importador, o qual deve conter informações relativas à segurança em todas as fases de utilização; • Quando inexistente ou extraviado, o manual de máquinas ou equipamentos que apresentem riscos deve ser reconstituído pelo empregador, sob responsabilidade de profissional legalmente habilitado;
  • 56. MANUAIS • Os manuais devem ser escritos em português do Brasil, de forma objetiva, clara, de fácil compreensão, disponíveis aos usuários nos locais de trabalho; • 12.128 Os manuais das máquinas e equipamentos fabricados ou importados a partir da vigência desta Norma devem conter, no mínimo, as seguintes informações: p) indicação da vida útil da máquina ou equipamento e/ou dos componentes relacionados com a segurança. (Alterada pela Portaria MTPS n.º 509, de 29 de abril de 2016)
  • 57. PROCEDIMENTOS DE TRABALHO E SEGURANÇA • Procedimentos de trabalho e segurança específico – descrição detalhada de cada tarefa, a partir da apreciação de risco; • Completos e não substituídos das medidas de proteção coletivas; • Início de cada turno ou após nova preparação, efetuar inspeção rotineira;
  • 58. PROCEDIMENTOS DE TRABALHO E SEGURANÇA • Os serviços que envolvam risco de acidentes de trabalho em máquinas e equipamentos, exceto operação, devem ser planejados e realizados em conformidade com os procedimentos de trabalho e segurança, sob supervisão e anuência expressa de profissional habilitado ou qualificado, desde que autorizados. (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016). • Os serviços que envolvam risco de acidentes de trabalho em máquinas e equipamentos, exceto operação, devem ser precedidos de ordens de serviço - OS - específicas, contendo, no mínimo: (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016) a) a descrição do serviço; b) a data e o local de realização; c) o nome e a função dos trabalhadores; e d) os responsáveis pelo serviço e pela emissão da OS, de acordo com os procedimentos de trabalho.
  • 59. PROCEDIMENTOS DE TRABALHO E SEGURANÇA • As empresas que não possuem serviço próprio de manutenção de suas máquinas ficam desobrigadas de elaborar procedimentos de trabalho e segurança para essa finalidade. (Alterado pela Portaria MTPS n.º 509, de 29 de abril de 2016)
  • 60. PROJETO, FABRICAÇÃO, IMPORTAÇÃO, VENDA, LOCAÇÃO, LEILÃO, CESSÃO A QUALQUER TÍTULO E EXPOSIÇÃO. • Projeto com segurança intrínseca nas fases de construção, transporte, montagem, instalação, ajustes, operação, limpeza, manutenção, inspeção, desativação e sucateamento. • Máquinas que não atenderem a este requisito não poderão ser vendidos, importados, alugados, leiloados, cedidos, expostos ou utilizados.
  • 61. CAPACITAÇÃO • A operação, manutenção, inspeção e demais intervenções em máquinas e equipamentos devem ser realizadas por trabalhadores habilitados, qualificados, capacitados ou autorizados para este fim. • Capacitação para reciclagem sempre que houver modificações significativas nas instalações e na operação de máquinas ou troca de métodos. • Capacitação a partir da Apreciação de Risco.
  • 62. OUTROS REQUISITOS ESPECÍFICOS DE SEGURANÇA • Ferramentas, materiais e acessórios devem ser adequados às operações realizadas. • É proibido o porte de ferramentas manuais em bolsos ou locais não apropriados a essa finalidade. • Máquinas e equipamentos tracionados devem possuir sistemas de engate padronizado para reboque, de modo a assegurar o acoplamento e desacoplamento fácil e seguro, bem como impedir desacoplamento acidental.
  • 63. OUTROS REQUISITOS ESPECÍFICOS DE SEGURANÇA • Nas situações onde os itens dos Anexos conflitarem com os itens da parte geral da Norma, prevalecem os requisitos do anexo. (Inserido pela Portaria MTPS n.º 509, de 29 de abril de 2016) Anexo - referência Anexo - referência I – Distâncias Seguras VII – Máquinas Açougue / Mercearia II – Capacitação VIII – Prensas III – Acessos Permanentes IX – Injetoras Plástico IV – Glossário X – Máquinas Calçados e Afins V – Motosserras XI – Máquinas e implementos para uso agrícola e florestal VI – Máquinas Panificação / Padaria XII – Equipamentos Guindar Pessoas e trabalho em altura
  • 64. DISPOSIÇÕES FINAIS • O empregador deve manter inventário atualizado das máquinas e equipamentos com identificação por tipo, capacidade, sistemas de segurança e localização em planta baixa, elaborado por profissional qualificado ou legalmente habilitado. Exigência do MTE “Manter Inventário atualizado de máquina e equipamento com identificação por tipo, capacidade, sistema de segurança, localização em planta baixa e elaborado por profissional qualificado ou legalmente habilitado.”
  • 65. DISPOSIÇÕES FINAIS • Máquinas autopropelidas agrícolas, florestais e de construção em aplicações agroflorestais e respectivos implementos devem atender ao disposto no Anexo XI. • Outros tipos de máquinas autopropelidas devem atender 12.156 da NR 12.
  • 66. NR- 12 Segurança no trabalho em máquinas e equipamentos Apreciação de Riscos Projeto Elétrico Projeto Mecânico Execução Documentação ETAPAS DE ADEQUAÇÃO À NR-12:
  • 67. Etapas da NR-12: Apreciação de Risco, Projetos e Execução. • Proteções móveis • Proteções fixas • Monitoramento eletrônico • Sensores de segurança • Relés de segurança • Atuadores Elétricos e Eletrônicos • Execução da adequação • Documentação (ART) • Validação da adequação • Treinamento e monitoramento • Visita técnica • Levantamento em campo • Apreciação de risco • Determinação do nível de segurança APRECIAÇÃO DE RISCO EXECUÇÃO
  • 68. APRECIAÇÃO DE RISCOS 1. Visita técnica 2. Levantamento em campo 3. Apreciação de risco (NBR 12.100) 4. Determinação do nível de segurança (NBR 14.153) 5. Recomendação das adequações necessárias NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 69. PROJETOS ELÉTRICO E MECÂNICO • Dimensionamento • Posição • Quantidade • Demais características pertinentes à adequação NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 70. PROJETO MECÂNICO Proteções fixas e móveis NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 71. NR- 12 Segurança no trabalho em máquinas e equipamentos PROTEÇÃO MECÂNICA
  • 72. PROJETO ELÉTRICO • Monitoramento eletrônico • Sensores de segurança • Relés de segurança • Atuadores Elétricos e Eletrônicos NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 73. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 74. EXECUÇÃO • Implementação de Proteções Mecânicas e Elétricas • Validação da adequação • Treinamento e monitoração NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 75. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 76. DOCUMENTAÇÃO • Anotação de Responsabilidade Técnica (ART) dos profissionais responsáveis pelo projeto e implementação. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 77. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 78. MÁQUINAS E EQUIPAMENTOS ADEQUADOS À NR-12 REDUZEM: • Acidentes de trabalho • Afastamentos • Ações trabalhistas • Interdições de máquinas e equipamentos • Autuações • Custos de manutenção • Custos de produção NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 79. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 80. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 81. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 82. NR- 12 Segurança no trabalho em máquinas e equipamentos PORTA DE ACESSO PAINEL CORTINA LUZ
  • 83. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 84. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 85. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 86. NR- 12 Segurança no trabalho em máquinas e equipamentos DEPOIS PROJETO MECÂNICO
  • 87. NR- 12 Segurança no trabalho em máquinas e equipamentos DEPOIS
  • 88. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 89. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 90. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 91. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 92. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 93. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 94. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 95. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 96. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 97. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 98. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 99. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 100. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 101. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 102. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 103. NR- 12 Segurança no trabalho em máquinas e equipamentos ANTES DEPOIS
  • 104. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 105. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 106. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 107. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 108. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 109. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 110. NR- 12 Segurança no trabalho em máquinas e equipamentos
  • 111. Muito Obrigado Carlos Gustavo Jacoia www.ambientalqvt.com.br carlos@ambientalqvt.com.br (14) 3269-7904 (14) 99735-4574
  • 112. Saiba mais no nosso site www.ambientalqvt.com.br
