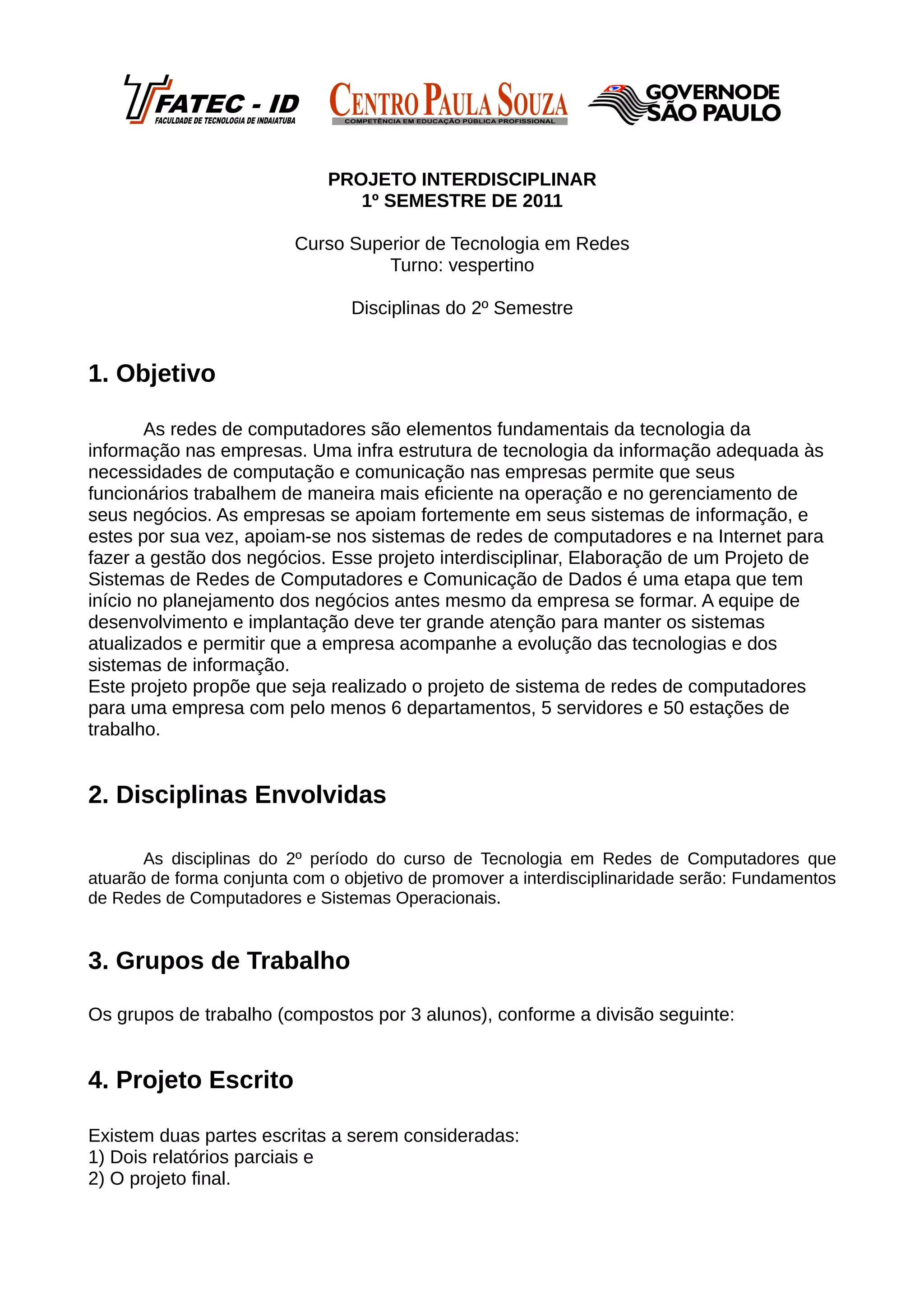

1. PROJETO INTERDISCIPLINAR
1º SEMESTRE DE 2011
Curso Superior de Tecnologia em Redes
Turno: vespertino
Disciplinas do 2º Semestre
1. Objetivo
As redes de computadores são elementos fundamentais da tecnologia da
informação nas empresas. Uma infra estrutura de tecnologia da informação adequada às
necessidades de computação e comunicação nas empresas permite que seus
funcionários trabalhem de maneira mais eficiente na operação e no gerenciamento de
seus negócios. As empresas se apoiam fortemente em seus sistemas de informação, e
estes por sua vez, apoiam-se nos sistemas de redes de computadores e na Internet para
fazer a gestão dos negócios. Esse projeto interdisciplinar, Elaboração de um Projeto de
Sistemas de Redes de Computadores e Comunicação de Dados é uma etapa que tem
início no planejamento dos negócios antes mesmo da empresa se formar. A equipe de
desenvolvimento e implantação deve ter grande atenção para manter os sistemas
atualizados e permitir que a empresa acompanhe a evolução das tecnologias e dos
sistemas de informação.
Este projeto propõe que seja realizado o projeto de sistema de redes de computadores
para uma empresa com pelo menos 6 departamentos, 5 servidores e 50 estações de
trabalho.
2. Disciplinas Envolvidas
As disciplinas do 2º período do curso de Tecnologia em Redes de Computadores que
atuarão de forma conjunta com o objetivo de promover a interdisciplinaridade serão: Fundamentos
de Redes de Computadores e Sistemas Operacionais.
3. Grupos de Trabalho
Os grupos de trabalho (compostos por 3 alunos), conforme a divisão seguinte:
4. Projeto Escrito
Existem duas partes escritas a serem consideradas:
1) Dois relatórios parciais e
2) O projeto final.

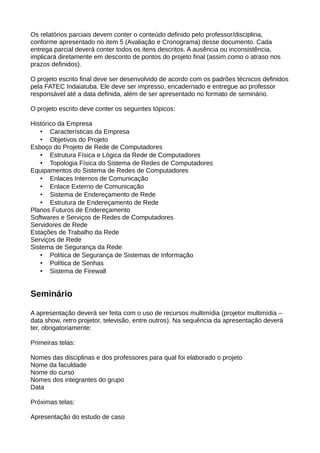

2. Os relatórios parciais devem conter o conteúdo definido pelo professor/disciplina,
conforme apresentado no item 5 (Avaliação e Cronograma) desse documento. Cada
entrega parcial deverá conter todos os itens descritos. A ausência ou inconsistência,
implicará diretamente em desconto de pontos do projeto final (assim como o atraso nos
prazos definidos).
O projeto escrito final deve ser desenvolvido de acordo com os padrões técnicos definidos
pela FATEC Indaiatuba. Ele deve ser impresso, encadernado e entregue ao professor
responsável até a data definida, além de ser apresentado no formato de seminário.
O projeto escrito deve conter os seguintes tópicos:
Histórico da Empresa
• Características da Empresa
• Objetivos do Projeto
Esboço do Projeto de Rede de Computadores
• Estrutura Física e Lógica da Rede de Computadores
• Topologia Física do Sistema de Redes de Computadores
Equipamentos do Sistema de Redes de Computadores
• Enlaces Internos de Comunicação
• Enlace Externo de Comunicação
• Sistema de Endereçamento de Rede
• Estrutura de Endereçamento de Rede
Planos Futuros de Endereçamento
Softwares e Serviços de Redes de Computadores
Servidores de Rede
Estações de Trabalho da Rede
Serviços de Rede
Sistema de Segurança da Rede
• Política de Segurança de Sistemas de Informação
• Política de Senhas
• Sistema de Firewall
Seminário
A apresentação deverá ser feita com o uso de recursos multimídia (projetor multimídia –
data show, retro projetor, televisão, entre outros). Na sequência da apresentação deverá
ter, obrigatoriamente:
Primeiras telas:
Nomes das disciplinas e dos professores para qual foi elaborado o projeto
Nome da faculdade
Nome do curso
Nomes dos integrantes do grupo
Data
Próximas telas:
Apresentação do estudo de caso

3. Apresentação das técnicas utilizadas para o desenvolvimento (Modelos, Diagramas etc.)
Apresentação do projeto de redes de computadores
Avaliação e Cronograma
Cada grupo deverá entregar dois relatórios parciais do projeto interdisciplinar. Os
relatórios deverão ser entregues no período definido na tabela a seguir. Cada relatório
valerá 1,5 (um e meio) ponto na nota referente ao projeto interdisciplinar. O projeto e a
apresentação final valerão 7 (sete) pontos. O projeto será avaliado pelo professor
responsável, podendo convidar professores das disciplinas relacionadas para co-avaliar o
projeto final e a apresentação. A nota final variará entre 0 (zero) e 10,0 (dez).
A seguir, cronograma geral envolvendo as disciplinas mencionadas e o conteúdo
desejado em cada relatório parcial:

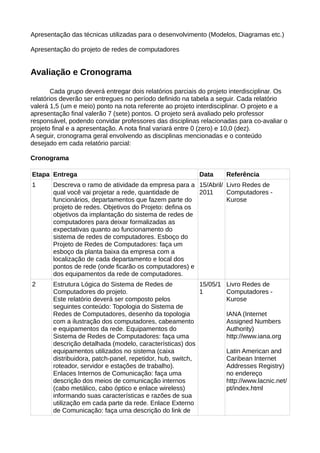

Cronograma
Etapa Entrega Data Referência
1 Descreva o ramo de atividade da empresa para a 15/Abril/ Livro Redes de
qual você vai projetar a rede, quantidade de 2011 Computadores -
funcionários, departamentos que fazem parte do Kurose
projeto de redes. Objetivos do Projeto: defina os
objetivos da implantação do sistema de redes de
computadores para deixar formalizadas as
expectativas quanto ao funcionamento do
sistema de redes de computadores. Esboço do
Projeto de Redes de Computadores: faça um
esboço da planta baixa da empresa com a
localização de cada departamento e local dos
pontos de rede (onde ficarão os computadores) e
dos equipamentos da rede de computadores.
2 Estrutura Lógica do Sistema de Redes de 15/05/1 Livro Redes de
Computadores do projeto. 1 Computadores -
Este relatório deverá ser composto pelos Kurose
seguintes conteúdo: Topologia do Sistema de
Redes de Computadores, desenho da topologia IANA (Internet
com a ilustração dos computadores, cabeamento Assigned Numbers
e equipamentos da rede. Equipamentos do Authority)
Sistema de Redes de Computadores: faça uma http://www.iana.org
descrição detalhada (modelo, características) dos
equipamentos utilizados no sistema (caixa Latin American and
distribuidora, patch-panel, repetidor, hub, switch, Caribean Internet
roteador, servidor e estações de trabalho). Addresses Registry)
Enlaces Internos de Comunicação: faça uma no endereço
descrição dos meios de comunicação internos http://www.lacnic.net/
(cabo metálico, cabo óptico e enlace wireless) pt/index.html
informando suas características e razões de sua
utilização em cada parte da rede. Enlace Externo

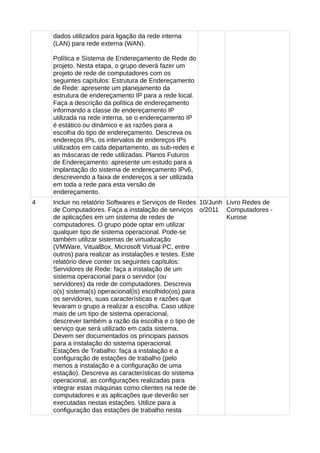

de Comunicação: faça uma descrição do link de

4. dados utilizados para ligação da rede interna
(LAN) para rede externa (WAN).
Política e Sistema de Endereçamento de Rede do
projeto. Nesta etapa, o grupo deverá fazer um
projeto de rede de computadores com os
seguintes capítulos: Estrutura de Endereçamento
de Rede: apresente um planejamento da
estrutura de endereçamento IP para a rede local.
Faça a descrição da política de endereçamento
informando a classe de endereçamento IP
utilizada na rede interna, se o endereçamento IP
é estático ou dinâmico e as razões para a
escolha do tipo de endereçamento. Descreva os
endereços IPs, os intervalos de endereços IPs
utilizados em cada departamento, as sub-redes e
as máscaras de rede utilizadas. Planos Futuros
de Endereçamento: apresente um estudo para a
implantação do sistema de endereçamento IPv6,
descrevendo a faixa de endereços a ser utilizada
em toda a rede para esta versão de
endereçamento.
4 Incluir no relatório Softwares e Serviços de Redes 10/Junh Livro Redes de
de Computadores. Faça a instalação de serviços o/2011 Computadores -
de aplicações em um sistema de redes de Kurose
computadores. O grupo pode optar em utilizar
qualquer tipo de sistema operacional. Pode-se
também utilizar sistemas de virtualização
(VMWare, VitualBox, Microsoft Virtual PC, entre
outros) para realizar as instalações e testes. Este
relatório deve conter os seguintes capítulos:
Servidores de Rede: faça a instalação de um
sistema operacional para o servidor (ou
servidores) da rede de computadores. Descreva
o(s) sistema(s) operacional(is) escolhido(os) para
os servidores, suas características e razões que
levaram o grupo a realizar a escolha. Caso utilize
mais de um tipo de sistema operacional,
descrever também a razão da escolha e o tipo de
serviço que será utilizado em cada sistema.
Devem ser documentados os principais passos
para a instalação do sistema operacional.
Estações de Trabalho: faça a instalação e a
configuração de estações de trabalho (pelo
menos a instalação e a configuração de uma
estação). Descreva as características do sistema
operacional, as configurações realizadas para
integrar estas máquinas como clientes na rede de
computadores e as aplicações que deverão ser
executadas nestas estações. Utilize para a
configuração das estações de trabalho nesta

5. etapa os endereços IPs definidos no relatório
anterior. Serviços de Rede: faça a configuração
do serviço de DNS (Domain Name System),
roteamentos necessários para conexão das
estações de trabalho na Internet, serviço de NAT
(Network Address Translation) e de um servidor
Web no servidor. Faça a descrição dos processos
de instalação. Caso o grupo trabalhe com
sistemas operacionais diferentes nos servidores e
estações, deverão ser descritos os softwares
e/ou serviços configurados para integrar estes
sistemas (por exemplo, o SAMBA).
