UNIDADE DE ENSINO SUPERIOR DOM BOSCO
CURSO DE SISTEMA DE INFORMAÇÃO
CARLOS EDUARDO PINHEIRO
CASE
Proposta de melhoria utilizando os conceitos de Redes de Computadores
São Luís
2014

2

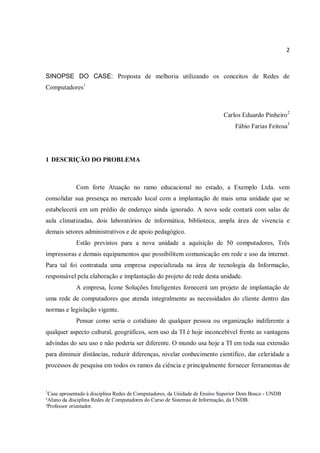

SINOPSE DO CASE: Proposta de melhoria utilizando os conceitos de Redes de
Computadores1
Carlos Eduardo Pinheiro2
Fábio Farias Feitosa3
1 DESCRIÇÃO DO PROBLEMA
Com forte Atuação no ramo educacional no estado, a Exemplo Ltda. vem
consolidar sua presença no mercado local com a implantação de mais uma unidade que se
estabelecerá em um prédio de endereço ainda ignorado. A nova sede contará com salas de
aula climatizadas, dois laboratórios de informática, biblioteca, ampla área de vivencia e
demais setores administrativos e de apoio pedagógico.
Estão previstos para a nova unidade a aquisição de 50 computadores, Três
impressoras e demais equipamentos que possibilitem comunicação em rede e uso da internet.
Para tal foi contratada uma empresa especializada na área de tecnologia da Informação,
responsável pela elaboração e implantação do projeto de rede desta unidade.
A empresa, Ícone Soluções Inteligentes fornecerá um projeto de implantação de
uma rede de computadores que atenda integralmente as necessidades do cliente dentro das
normas e legislação vigente.
Pensar como seria o cotidiano de qualquer pessoa ou organização indiferente a
qualquer aspecto cultural, geográficos, sem uso da TI é hoje inconcebível frente as vantagens
advindas do seu uso e não poderia ser diferente. O mundo usa hoje a TI em toda sua extensão
para diminuir distâncias, reduzir diferenças, nivelar conhecimento científico, dar celeridade a
processos de pesquisa em todos os ramos da ciência e principalmente fornecer ferramentas de
1
Case apresentado à disciplina Redes de Computadores, da Unidade de Ensino Superior Dom Bosco - UNDB
²Aluno da disciplina Redes de Computadores do Curso de Sistemas de Informação, da UNDB.
³Professor orientador.

3

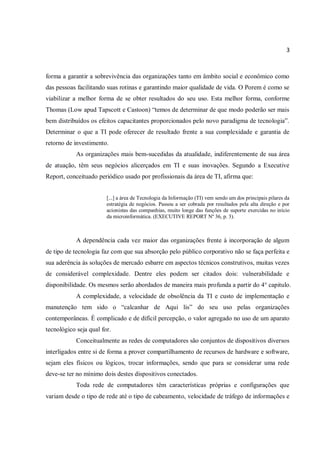

forma a garantir a sobrevivência das organizações tanto em âmbito social e econômico como
das pessoas facilitando suas rotinas e garantindo maior qualidade de vida. O Porem é como se
viabilizar a melhor forma de se obter resultados do seu uso. Esta melhor forma, conforme
Thomas (Low apud Tapscott e Castoon) “temos de determinar de que modo poderão ser mais
bem distribuídos os efeitos capacitantes proporcionados pelo novo paradigma de tecnologia”.
Determinar o que a TI pode oferecer de resultado frente a sua complexidade e garantia de
retorno de investimento.
As organizações mais bem-sucedidas da atualidade, indiferentemente de sua área
de atuação, têm seus negócios alicerçados em TI e suas inovações. Segundo a Executive
Report, conceituado periódico usado por profissionais da área de TI, afirma que:
[...] a área de Tecnologia da Informação (TI) vem sendo um dos principais pilares da
estratégia de negócios. Passou a ser cobrada por resultados pela alta direção e por
acionistas das companhias, muito longe das funções de suporte exercidas no início
da microinformática. (EXECUTIVE REPORT Nº 36, p. 3).
A dependência cada vez maior das organizações frente à incorporação de algum
de tipo de tecnologia faz com que sua absorção pelo público corporativo não se faça perfeita e
sua aderência às soluções de mercado esbarre em aspectos técnicos construtivos, muitas vezes
de considerável complexidade. Dentre eles podem ser citados dois: vulnerabilidade e
disponibilidade. Os mesmos serão abordados de maneira mais profunda a partir do 4° capitulo.
A complexidade, a velocidade de obsolência da TI e custo de implementação e
manutenção tem sido o “calcanhar de Aqui lis” do seu uso pelas organizações
contemporâneas. È complicado e de difícil percepção, o valor agregado no uso de um aparato
tecnológico seja qual for.
Conceitualmente as redes de computadores são conjuntos de dispositivos diversos
interligados entre si de forma a prover compartilhamento de recursos de hardware e software,
sejam eles físicos ou lógicos, trocar informações, sendo que para se considerar uma rede
deve-se ter no mínimo dois destes dispositivos conectados.
Toda rede de computadores têm características próprias e configurações que
variam desde o tipo de rede até o tipo de cabeamento, velocidade de tráfego de informações e

4

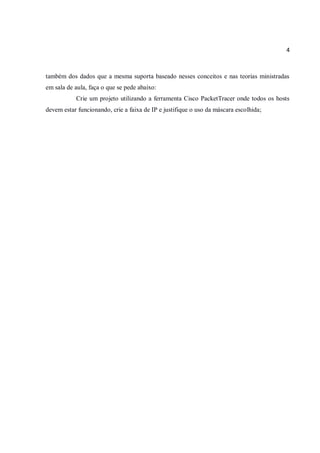

também dos dados que a mesma suporta baseado nesses conceitos e nas teorias ministradas
em sala de aula, faça o que se pede abaixo:
Crie um projeto utilizando a ferramenta Cisco PacketTracer onde todos os hosts
devem estar funcionando, crie a faixa de IP e justifique o uso da máscara escolhida;

5

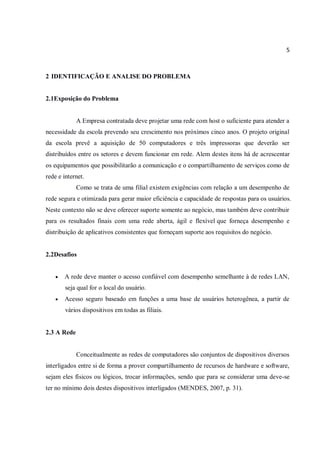

2 IDENTIFICAÇÃO E ANALISE DO PROBLEMA
2.1Exposição do Problema
A Empresa contratada deve projetar uma rede com host o suficiente para atender a
necessidade da escola prevendo seu crescimento nos próximos cinco anos. O projeto original
da escola prevê a aquisição de 50 computadores e três impressoras que deverão ser
distribuídos entre os setores e devem funcionar em rede. Alem destes itens há de acrescentar
os equipamentos que possibilitarão a comunicação e o compartilhamento de serviços como de
rede e internet.
Como se trata de uma filial existem exigências com relação a um desempenho de
rede segura e otimizada para gerar maior eficiência e capacidade de respostas para os usuários.
Neste contexto não se deve oferecer suporte somente ao negócio, mas também deve contribuir
para os resultados finais com uma rede aberta, ágil e flexível que forneça desempenho e
distribuição de aplicativos consistentes que forneçam suporte aos requisitos do negócio.
2.2Desafios
 A rede deve manter o acesso confiável com desempenho semelhante à de redes LAN,
seja qual for o local do usuário.
 Acesso seguro baseado em funções a uma base de usuários heterogênea, a partir de
vários dispositivos em todas as filiais.
2.3 A Rede
Conceitualmente as redes de computadores são conjuntos de dispositivos diversos
interligados entre si de forma a prover compartilhamento de recursos de hardware e software,
sejam eles físicos ou lógicos, trocar informações, sendo que para se considerar uma deve-se
ter no mínimo dois destes dispositivos interligados (MENDES, 2007, p. 31).

6

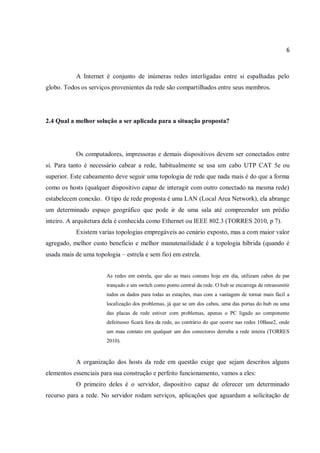

A Internet é conjunto de inúmeras redes interligadas entre si espalhadas pelo
globo. Todos os serviços provenientes da rede são compartilhados entre seus membros.
2.4 Qual a melhor solução a ser aplicada para a situação proposta?
Os computadores, impressoras e demais dispositivos devem ser conectados entre
si. Para tanto é necessário cabear a rede, habitualmente se usa um cabo UTP CAT 5e ou
superior. Este cabeamento deve seguir uma topologia de rede que nada mais é do que a forma
como os hosts (qualquer dispositivo capaz de interagir com outro conectado na mesma rede)
estabelecem conexão. O tipo de rede proposta é uma LAN (Local Area Network), ela abrange
um determinado espaço geográfico que pode ir de uma sala até compreender um prédio
inteiro. A arquitetura dela é conhecida como Ethernet ou IEEE 802.3 (TORRES 2010, p 7).
Existem varias topologias empregáveis ao cenário exposto, mas a com maior valor
agregado, melhor custo beneficio e melhor manutenailidade é a topologia hibrida (quando é
usada mais de uma topologia – estrela e sem fio) em estrela.
As redes em estrela, que são as mais comuns hoje em dia, utilizam cabos de par
trançado e um switch como ponto central da rede. O hub se encarrega de retransmitir
todos os dados para todas as estações, mas com a vantagem de tornar mais fácil a
localização dos problemas, já que se um dos cabos, uma das portas do hub ou uma
das placas de rede estiver com problemas, apenas o PC ligado ao componente
defeituoso ficará fora da rede, ao contrário do que ocorre nas redes 10Base2, onde
um mau contato em qualquer um dos conectores derruba a rede inteira (TORRES
2010).
A organização dos hosts da rede em questão exige que sejam descritos alguns
elementos essenciais para sua construção e perfeito funcionamento, vamos a eles:
O primeiro deles é o servidor, dispositivo capaz de oferecer um determinado
recurso para a rede. No servidor rodam serviços, aplicações que aguardam a solicitação de

7

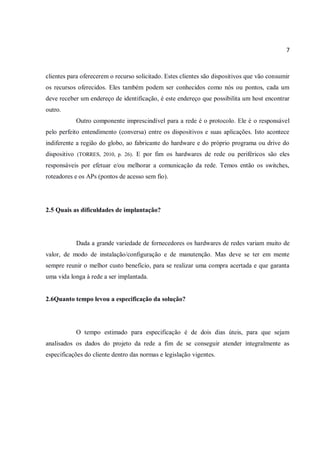

clientes para oferecerem o recurso solicitado. Estes clientes são dispositivos que vão consumir
os recursos oferecidos. Eles também podem ser conhecidos como nós ou pontos, cada um
deve receber um endereço de identificação, é este endereço que possibilita um host encontrar
outro.
Outro componente imprescindível para a rede é o protocolo. Ele é o responsável
pelo perfeito entendimento (conversa) entre os dispositivos e suas aplicações. Isto acontece
indiferente a região do globo, ao fabricante do hardware e do próprio programa ou drive do
dispositivo (TORRES, 2010, p. 26). E por fim os hardwares de rede ou periféricos são eles
responsáveis por efetuar e/ou melhorar a comunicação da rede. Temos então os switches,
roteadores e os APs (pontos de acesso sem fio).
2.5 Quais as dificuldades de implantação?
Dada a grande variedade de fornecedores os hardwares de redes variam muito de
valor, de modo de instalação/configuração e de manutenção. Mas deve se ter em mente
sempre reunir o melhor custo beneficio, para se realizar uma compra acertada e que garanta
uma vida longa à rede a ser implantada.
2.6Quanto tempo levou a especificação da solução?
O tempo estimado para especificação é de dois dias úteis, para que sejam
analisados os dados do projeto da rede a fim de se conseguir atender integralmente as
especificações do cliente dentro das normas e legislação vigentes.

8

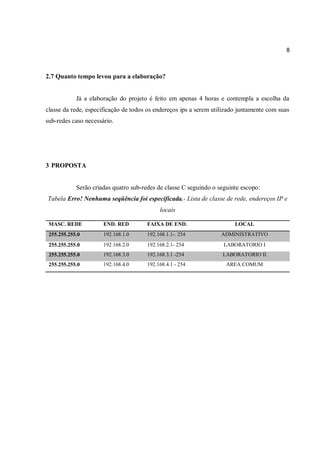

2.7 Quanto tempo levou para a elaboração?
Já a elaboração do projeto é feito em apenas 4 horas e contempla a escolha da
classe da rede, especificação de todos os endereços ips a serem utilizado juntamente com suas
sub-redes caso necessário.
3 PROPOSTA
Serão criadas quatro sub-redes de classe C seguindo o seguinte escopo:
Tabela Erro! Nenhuma seqüência foi especificada.- Lista de classe de rede, endereços IP e
locais
MASC. REDE END. RED FAIXA DE END. LOCAL
255.255.255.0 192.168.1.0 192.168.1.1-. 254 ADMINISTRATIVO
255.255.255.0 192.168.2.0 192.168.2.1- 254 LABORATORIO I
255.255.255.0 192.168.3.0 192.168.3.1 -254 LABORATORIO II
255.255.255.0 192.168.4.0 192.168.4.1 - 254 AREA COMUM

9

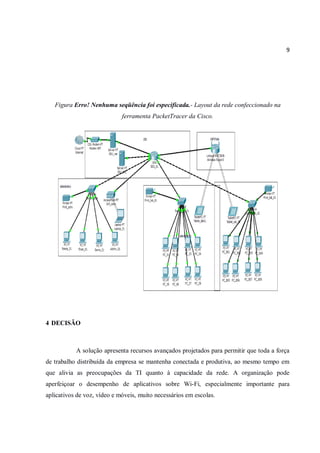

Figura Erro! Nenhuma seqüência foi especificada.- Layout da rede confeccionado na
ferramenta PacketTracer da Cisco.
4 DECISÃO
A solução apresenta recursos avançados projetados para permitir que toda a força
de trabalho distribuída da empresa se mantenha conectada e produtiva, ao mesmo tempo em
que alivia as preocupações da TI quanto à capacidade da rede. A organização pode
aperfeiçoar o desempenho de aplicativos sobre Wi-Fi, especialmente importante para
aplicativos de voz, vídeo e móveis, muito necessários em escolas.

10

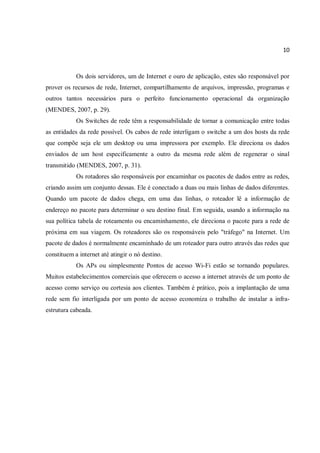

Os dois servidores, um de Internet e ouro de aplicação, estes são responsável por
prover os recursos de rede, Internet, compartilhamento de arquivos, impressão, programas e
outros tantos necessários para o perfeito funcionamento operacional da organização
(MENDES, 2007, p. 29).
Os Switches de rede têm a responsabilidade de tornar a comunicação entre todas
as entidades da rede possível. Os cabos de rede interligam o switche a um dos hosts da rede
que compõe seja ele um desktop ou uma impressora por exemplo. Ele direciona os dados
enviados de um host especificamente a outro da mesma rede além de regenerar o sinal
transmitido (MENDES, 2007, p. 31).
Os rotadores são responsáveis por encaminhar os pacotes de dados entre as redes,
criando assim um conjunto dessas. Ele é conectado a duas ou mais linhas de dados diferentes.
Quando um pacote de dados chega, em uma das linhas, o roteador lê a informação de
endereço no pacote para determinar o seu destino final. Em seguida, usando a informação na
sua política tabela de roteamento ou encaminhamento, ele direciona o pacote para a rede de
próxima em sua viagem. Os roteadores são os responsáveis pelo "tráfego" na Internet. Um
pacote de dados é normalmente encaminhado de um roteador para outro através das redes que
constituem a internet até atingir o nó destino.
Os APs ou simplesmente Pontos de acesso Wi-Fi estão se tornando populares.
Muitos estabelecimentos comerciais que oferecem o acesso a internet através de um ponto de
acesso como serviço ou cortesia aos clientes. Também é prático, pois a implantação de uma
rede sem fio interligada por um ponto de acesso economiza o trabalho de instalar a infra-
estrutura cabeada.

11
5 AÇÃO

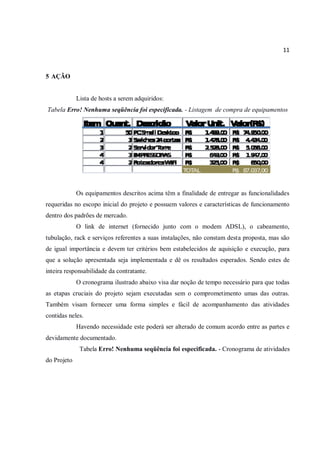

Lista de hosts a serem adquiridos:
Tabela Erro! Nenhuma seqüência foi especificada. - Listagem de compra de equipamentos
Os equipamentos descritos acima têm a finalidade de entregar as funcionalidades
requeridas no escopo inicial do projeto e possuem valores e características de funcionamento
dentro dos padrões de mercado.
O link de internet (fornecido junto com o modem ADSL), o cabeamento,
tubulação, rack e serviços referentes a suas instalações, não constam desta proposta, mas são
de igual importância e devem ter critérios bem estabelecidos de aquisição e execução, para
que a solução apresentada seja implementada e dê os resultados esperados. Sendo estes de
inteira responsabilidade da contratante.
O cronograma ilustrado abaixo visa dar noção de tempo necessário para que todas
as etapas cruciais do projeto sejam executadas sem o comprometimento umas das outras.
Também visam fornecer uma forma simples e fácil de acompanhamento das atividades
contidas neles.
Havendo necessidade este poderá ser alterado de comum acordo entre as partes e
devidamente documentado.
Tabela Erro! Nenhuma seqüência foi especificada. - Cronograma de atividades
do Projeto

12
6 CONCLUSÃO
O case em questão serviu de embasamento e suporte para o acumulo de
conhecimento referente ao assunto de redes e projetos de infra-estruturas cabeadas e não
cabeadas. Aprender a usar ferramentas de elaboração de projetos de redes é enriquecedor para
qualquer profissional da área. O assunto é muito interessante e em determinados pontos
complexo, pois exigiu um aprofundamento maior nas pesquisas e discussões com colegas.
O resultado aqui apresentado visa à obtenção da nota referente da segundo
bimestre deste período. Este seguiu todos os tramites e pré-requitos requeridos da instituição.

13
REFERENCIAS
GRAÇA SERMOUD. “Infra-estrutura sob controle.” DECISION REPORT. São Paulo, São
Paulo: Conteúdo Editorial - INFORMAÇÃO ESTRATÉGICA E ESPECIALIZADA.
LOW, Thomas. A Percepção sobre o Valor da Utilização de Recursos de TI para a
Atividade-Fim em uma Instituição de Ensino Superior. Porto Alegre, 2004.
MENDES, Douglas Rocha. Redes de Computadores Teoria e Pratica. NOVATEC, 2007.
TANENBAUM, Andrew S. Redes de Computadores. Rio de Janeiro: Elsevier, 2003.
TORRES, Gabriel. Redes de Computadores. Rio de Janeiro: Novaterra Editora, 2010.

Case de redes pinheiro

Mais conteúdo relacionado

Mais procurados

Semelhante a Case de redes pinheiro

Case de redes pinheiro
