Teoria de bandas e semicondutores
O documento descreve um curso sobre teoria de bandas e semicondutores ministrado por Carlos Alberto dos Santos na Universidade Federal Rural do Semi-Árido. O curso aborda tópicos como bandas de energia em cristais, bandas de valência e condução, classificação de materiais como isolantes, condutores e semicondutores, dopagem de semicondutores intrínsecos e extrínsecos, distribuição de Fermi-Dirac, implantação iônica e difusão térmica como métodos de dopagem, condutividade elétric
Mais conteúdo relacionado
Teoria de bandas e semicondutores
- 1. MNPEF-UFERSA: 2016.1 Teoria deBandas e Semicondutores Carlos Alberto dos Santos Professor Visitante Departamento de Ciências Exatas e Naturais Univ. Federal Federal Rural do Semi-Árido Mestrado Nacional Profissional de Ensino de Física Disciplina: Física Contemporânea carlos.alberto@ufersa.edu.br cas.ufrgs@gmail.com
- 2.

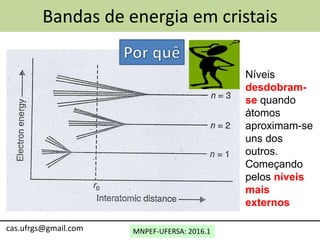

- 3. MNPEF-UFERSA: 2016.1 Bandas deenergia em cristais cas.ufrgs@gmail.com Níveis desdobram- se quando átomos aproximam-se uns dos outros. Começando pelos níveis mais externos

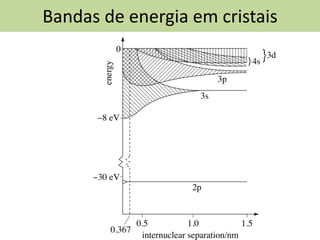

- 4. MNPEF-UFERSA: 2016.1 Bandas deenergia em cristais

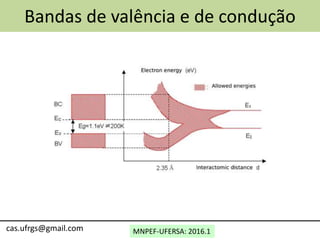

- 5. MNPEF-UFERSA: 2016.1cas.ufrgs@gmail.com Bandas devalência e de condução
- 6.
- 7.
- 8.

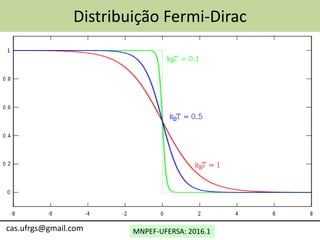

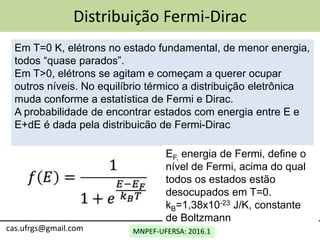

- 9. MNPEF-UFERSA: 2016.1cas.ufrgs@gmail.com Distribuição Fermi-Dirac EmT=0 K, elétrons no estado fundamental, de menor energia, todos “quase parados”. Em T>0, elétrons se agitam e começam a querer ocupar outros níveis. No equilíbrio térmico a distribuição eletrônica muda conforme a estatística de Fermi e Dirac. A probabilidade de encontrar estados com energia entre E e E+dE é dada pela distribuicão de Fermi-Dirac EF, energia de Fermi, define o nível de Fermi, acima do qual todos os estados estão desocupados em T=0. kB=1,38x10-23 J/K, constante de Boltzmann
- 10.

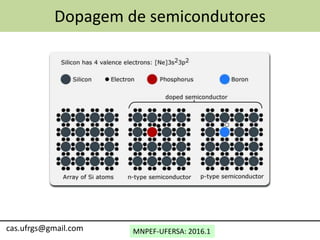

- 11. MNPEF-UFERSA: 2016.1cas.ufrgs@gmail.com Dopagem desemicondutores

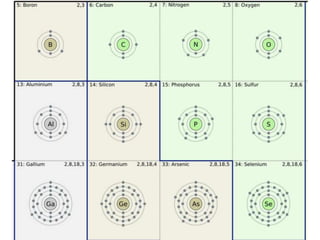

- 12.

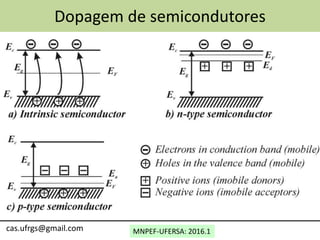

- 13. MNPEF-UFERSA: 2016.1cas.ufrgs@gmail.com Dopagem desemicondutores
- 14. MNPEF-UFERSA: 2016.1cas.ufrgs@gmail.com Dopagem desemicondutores Semicondutores dopados muito utilizados na indústria porque: condutividade elétrica varia pouco com a temperatura Condutividade elétrica é controlada pela concentração de impurezas Semicondutores intrínsecos pouco utilizados na indústria porque: baixa condutividade elétrica Condutividade elétrica depende muito da temperatura

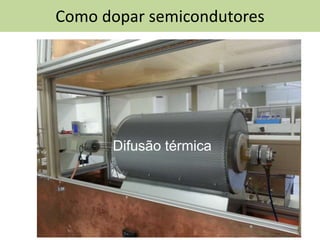

- 15. MNPEF-UFERSA: 2016.1 Como doparsemicondutores Difusão térmica

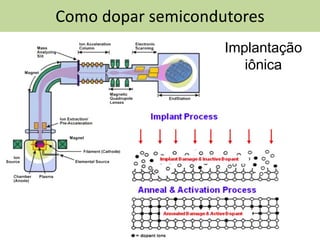

- 16. MNPEF-UFERSA: 2016.1 Como doparsemicondutores Implantação iônica

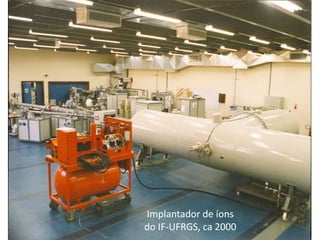

- 17. MNPEF-UFERSA: 2016.1 Implantador deíons do IF-UFRGS, ca 2000

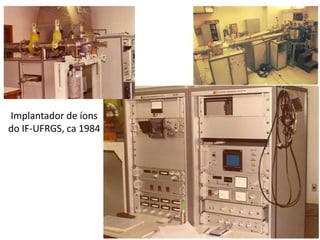

- 18. MNPEF-UFERSA: 2016.1 Implantador deíons do IF-UFRGS, ca 1984
- 19.
- 20.

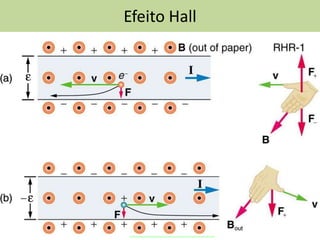

- 21. MNPEF-UFERSA: 2016.1 Sendo osemicondutor tipo-n, o campo magnético desvia os elétrons para o lado direito da fita. A acumulação de cargas no lado direito induz cargas positivas no lado esquerdo, até que se estabelece o equilíbrio e surgem o campo Hall e a voltagem Hall. Se o semicondutor é tipo-p, basta inverter os sinais. Os valores numéricos são idênticos. Portanto, o efeito Hall determina o tipo de portador. Efeito Hall cas.ufrgs@gmail.com
- 22.

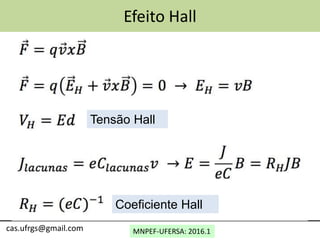

- 23. MNPEF-UFERSA: 2016.1 Efeito Hall cas.ufrgs@gmail.com TensãoHall Coeficiente Hall
