Endereços IP Redes e sub-redes Máscara Gateway Endereços IP na Internet Endereços IP NA rede local Arquitetura TCP/IP DHCP Redes classe A, B e C Protocolos TCP/IP

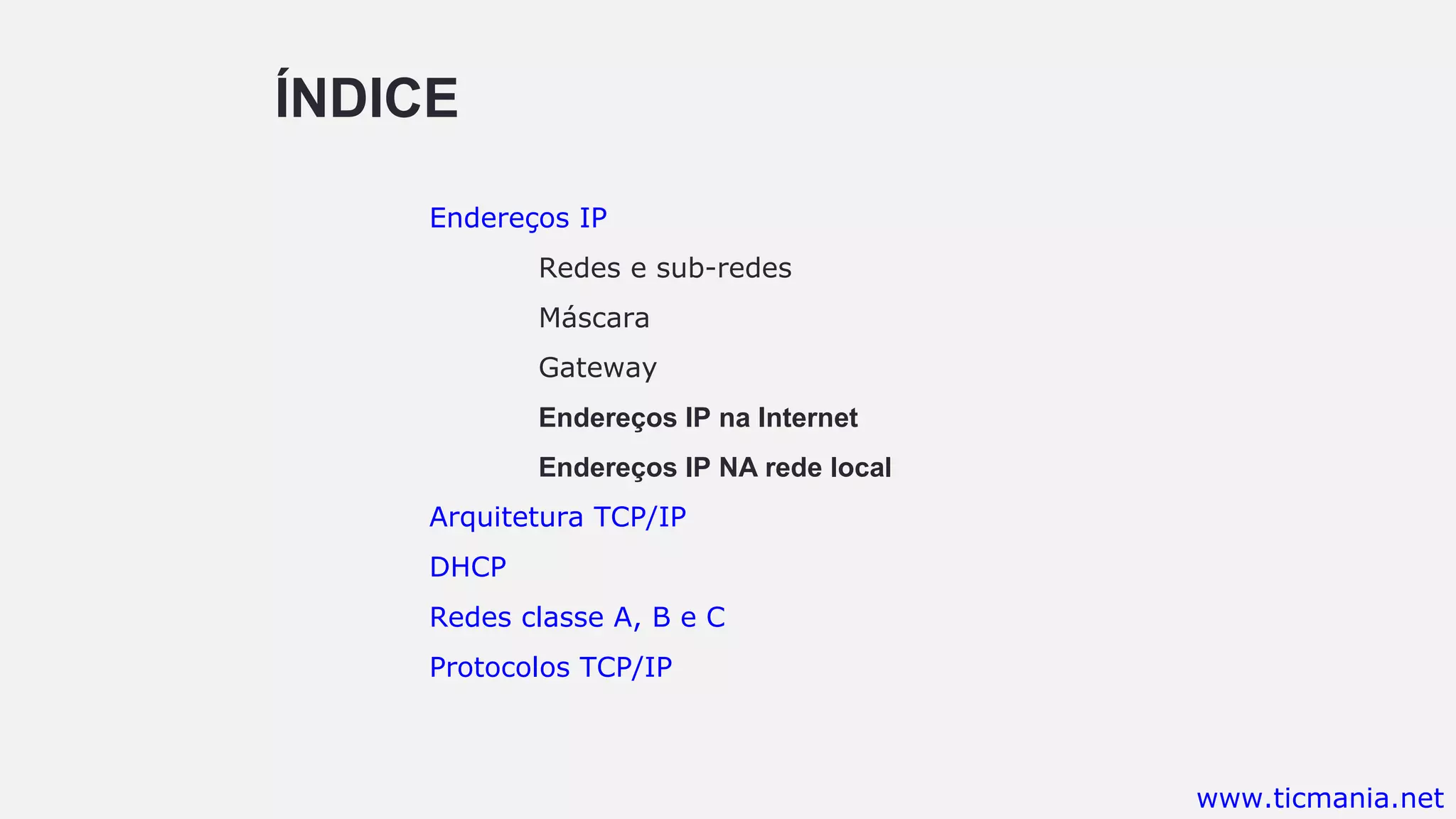

1. ÍNDICE
Endereços IP
Redes e sub-redes
Máscara
Gateway
Endereços IP na Internet
Endereços IP NA rede local
Arquitetura TCP/IP
DHCP
Redes classe A, B e C
Protocolos TCP/IP
www.ticmania.net

2. Endereços IP
O apartamentoO apartamento 1124 e24 e 113333 estão no mesmoestão no mesmo
andarandar
O primeiro nº (x24) designa o andar
Os últimos 2 nº (1xx) designam o apartamento
-Podemos ter 10 andares
-Podemos ter 100 apartamentos por andar (de 0
a 9 – 100; 101 … 129… 131…199)
Regra:Regra: primeiro dígito representa o andar –primeiro dígito representa o andar –
dois últimos dígitos representam odois últimos dígitos representam o
apartamentoapartamento
O apartamentoO apartamento 12124 e4 e 131333 estão emestão em
andares diferentesandares diferentes
Os primeiros 2 nº (xx4) designam o andar
Os último nº (12x) designa o apartamento
-Podemos ter 100 andares
-Podemos ter 10 apartamentos por andar (de
0 a 9 – 120; 121 … 129)
Regra:Regra: Os primeiro 2 dígitos representa oOs primeiro 2 dígitos representa o
andar – o último dígito representa oandar – o último dígito representa o
apartamentoapartamento
Índicewww.ticmania.net

3. Endereços IP /24 CDIR
32 bits 8 bits 8 bits 8 bits 8 bits
00000000 00000000 00000000 00000000
Decimal
Binário
192.
11000000
168.
10101000
0.
00000000
1
00000001
Mascara Decimal
Mascara Binário
255
11111111
255
11111111
255
11111111
0
00000000
Representam as redes “Andares”
24 bits para representar a rede
Representam os “apartamentos”
8 bits para host
Nº de hosts Início Fim
Range de IP para
hosts
256 – 2 (reservados) = 254 192.168.0.0
reservado para rede
192.168.0.255
reservado para broadcast
IP´s reservados 2
- 192.168.0.0 (reservado para rede – representa a rede) - 192.168.0.255 (reservado para broadcast )
MascaraMascara: http://www.oav.net/mirrors/cidr.html
-Parte do IP que
representa a rede bit 1
-Parte do IP que
representa o host bit 0
1024 512 256 128 64 32 16 8 4 2 1
210
29
28
27
26
25
24
23
22
21
20
Regra ou Máscara:Regra ou Máscara: Quantos dígitos (Quantos dígitos (BitsBits) estão destinados para Rede?) estão destinados para Rede? 2424..
Quantos dígitos (Quantos dígitos (BitsBits) estão destinados para host’s?) estão destinados para host’s? 8 = 256 hosts8 = 256 hosts..
Índicewww.ticmania.net

4. Endereços IP /25 CDIR - Sub-rede
32 bits 8 bits 8 bits 8 bits 8 bits
00000000 00000000 00000000 0 0000000
Rede 1
Decimal
Binário
192.
11000000
168.
10101000
0.
00000000
1
00000001
Rede 2
Decimal
Binário
192.
11000000
168.
10101000
0.
00000000
129
00000001
Mascara Decimal
Mascara Binário
255
11111111
255
11111111
255
11111111
128
0 1000000
Representam as redes “Andares”
25 bits para representar a rede
Representam os “apartamentos”
7 bits para host
MascaraMascara: http://www.oav.net/mirrors/cidr.html
-Parte do IP que
representa a rede bit 1
-Parte do IP que
representa o host bit 0
Regra ou Máscara:Regra ou Máscara: Quantos dígitos (Quantos dígitos (BitsBits) estão destinados para Rede?) estão destinados para Rede? 2525..
Quantos dígitos (Quantos dígitos (BitsBits) estão destinados para host’s?) estão destinados para host’s? 7 = 128 hosts7 = 128 hosts..
Nº de hosts Início Fim
Range de IP para hosts (Rede 1) 128– 2 (reservados) = 126 192.168.0.0
reservado para rede
192.168.0.127
reservado para broadcast
Range de IP para hosts (Rede 2) 128– 2 (reservados) = 126 192.168.0.128
reservado para rede
192.168.0.255
reservado para broadcast
IP´s reservados 2 - Rede 1
-192.168.0.0 (reservado para rede – representa a rede) - 192.168.0.255 (reservado para broadcast )
IP´s reservados 2 - Rede 2
- 192.168.0.0 (reservado para rede – representa a rede) - 192.168.0.255 (reservado para broadcast )
Índice
1024 512 256 128 64 32 16 8 4 2 1
210
29
28
27
26
25
24
23
22
21
20

5. Endereços IP /22CDIR
32 bits 8 bits 8 bits 8 bits 8 bits
00000000 00000000 000000 00 00000000
Decimal
Binário
192.
11000000
168.
10101000
0.
000000 00
1
00000001
Decimal
Binário
192.
11000000
168.
10101000
2.
000000 10
4
00000100
Mascara Decimal
Mascara Binário
255
11111111
255
11111111
252
111111 00
0
00000000
Representam as redes “Andares”
22 bits para representar a rede
Representam os “apartamentos”
10bits para host
Nº de hosts Início Fim
Range de IP para
hosts
1024– 2 (reservados) = 1022 192.168.0.0
reservado para rede
192.168.3.255
reservado para broadcast
IP´s reservados 2
- 192.168.0.0 (reservado para rede – representa a rede) - 192.168.3.255 (reservado para broadcast )
MascaraMascara: http://www.oav.net/mirrors/cidr.html
-Parte do IP que
representa a rede bit 1
-Parte do IP que
representa o host bit 0
Regra ou Máscara:Regra ou Máscara: Quantos dígitos (Quantos dígitos (BitsBits) estão destinados para Rede?) estão destinados para Rede? 2222..
Quantos dígitos (Quantos dígitos (BitsBits) estão destinados para host’s?) estão destinados para host’s? 10 = 1024 hosts10 = 1024 hosts. 28. 28
Índice
1024 512 256 128 64 32 16 8 4 2 1
210
29
28
27
26
25
24
23
22
21
20
www.ticmania.net

6. Gateway
• Gateway, ou ponte de ligação, é uma máquina intermediária geralmente destinada a interligar redes
, separar domínios de colisão, ou mesmo traduzir protocolos. Exemplos de gateway podem ser os
routers (ou roteadores).
32 bits 8 bits 8 bits 8 bits 8 bits
00000000 00000000 00000000 00000000
Máquina
A
Decimal
Binário
192.
11000000
168.
10101000
0.
00000000
15
00001111
Mascara Decimal
Mascara Binário
255
11111111
255
11111111
255
11111111
0
00000000
Máquina A (em Setúbal ESSG) quer comunicar com a máquina B (no Porto)
Como as máquinas estão em redes diferentes (como mostra a máscara) a solução é
usar um GATEWAY que pode ser um router “As máquinas estão em andares diferentes
por isso é necessário apanhar o elevador GATEWAY”
Máquina
B
Decimal
Binário
95.
01011111
94.
01011110
116.
01110100
6
00000110
Mascara Decimal
Mascara Binário
255
11111111
0
00000000
0
00000000
0
00000000
Representam as redes “Andares”
24 bits para representar a rede
Representam os “apartamentos”
8 bits para host (256)
Representam os “apartamentos”
24 bits para host (16 777 214)
Representam as redes “Andares”
8 bits para representar a rede Índice

7. Classes de rede
Classe Gama de Endereços Nº de Endereços por Rede
A 1.0.0.0 até 126.255.255.255 16 777 216
127.0.0.0 até 127.255.255.255 para testes
B 128.0.0.0 até 191.255.255.255 65 536
C 192.0.0.0 até 223.255.255.255 256
D 224.0.0.0 até 239.255.255.255 Multicast
E 240.0.0.0 até 255.255.255.254
Uso futuro; atualmente reservada a
testes pela IETF
Índicewww.ticmania.net

8. Classes de rede
Índice
Mais info. em REDES CLASSE A, B e C
www.ticmania.net

9. Máscaras
http://www.oav.net/mirrors/cidr.html
Netmask Netmask (binary) CIDR Notes
255.255.255.255 11111111.11111111.11111111.11111111 /32 Host (single addr)
255.255.255.254 11111111.11111111.11111111.11111110 /31 Unuseable
255.255.255.252 11111111.11111111.11111111.11111100 /30 2 useable
255.255.255.248 11111111.11111111.11111111.11111000 /29 6 useable
255.255.255.240 11111111.11111111.11111111.11110000 /28 14 useable
255.255.255.224 11111111.11111111.11111111.11100000 /27 30 useable
255.255.255.192 11111111.11111111.11111111.11000000 /26 62 useable
255.255.255.128 11111111.11111111.11111111.10000000 /25 126 useable
255.255.255.0 11111111.11111111.11111111.00000000 /24 "Class C""Class C" 254 useable
255.0.0.0 11111111.00000000.00000000.00000000 /8 "Class A""Class A"
Índicewww.ticmania.net

10. ENDEREÇOS IP – para quê?
IP significa “Internet Protocol”. A Internet é uma
rede, e assim como ocorre em qualquer tipo de rede, os
seus nós “Hosts” (computadores, impressoras, etc.)
precisam ter endereços. Graças a esses endereços, as
informações podem circular pela rede até chegar ao
destino correto.
Endereços IP são formados por quatro bytes. Cada byte
pode representar um número decimal de 0 a 255. Portanto
um endereço IP é formado por quatro números, entre 0 e
255.
Por exemplo, na figura ao lado, o computador em teste
está a usar o endereço IP:
192.168.0.2
10Índicewww.ticmania.net

11. ENDEREÇOS IP - na Internet
Todos os computadores na Internet que operam como
hosts, ou seja, que têm algum conteúdo hospedado ou
cujas informações possam ser acedidas por outros
computadores, utilizam endereços IP externos. Por
exemplo, o site www.ticmania.net está alojado num
servidor cujo endereço IP é: 130.185.85.205
Google: 216.58.200.3
OBS: Para descobrir o endereço IP do
servidor onde está hospedado um site, usa o
comando PING na cmd. Por exemplo:
PING www.google.com
11Índice
Como saber o IP da minha máquina (router)
atribuído pelo ISP
http://www.omeuip.com/index.php

12. ENDEREÇOS IP - na rede local
Em meados dos anos 90 tornou-se comum o uso do
protocolo TCP/IP em redes locais. A estrutura
das redes locais passa a ser semelhante à
estrutura da Internet, o que traz vários
benefícios. Computadores de uma rede local
utilizam endereços IP, porém com uma diferença:
normalmente usam endereços IP internos, que são
válidos apenas na rede local.
12Índice
OBS: Note como numa rede local os computadores usam
endereços “parecidos”. Esta é uma regra a ser
seguida.
www.ticmania.net

13. Webgrafia
• Protocolo TCP IP Classes IP
https://www.youtube.com/watch?v=GTwOOpWBSzM
http://www.firewall.cx/networking-topics/protocols/protocols-ip/165-protocols-ip-network-id.html
• Redes 2 IP, máscara de rede, gateway
https://www.youtube.com/watch?v=yLgansF_h1w
• TCPIP TCP, UDP, IP, ICMP, ARP, The Four layer DOD model and Seven layer OSI model
https://www.youtube.com/watch?v=0vbIqZPDrOY
• Máscaras
http://www.oav.net/mirrors/cidr.html
• Mostrar o meu IP
http://www.whatismyip.com
