A ventilação é uma medida importante para o controle de riscos ocupacionais e conforto no trabalho. Quando projetada corretamente, a ventilação pode eliminar riscos de forma eficiente. Existem sistemas mecânicos e naturais de ventilação, e a ventilação local exaustora é importante para proteger a saúde dos trabalhadores ao remover poluentes. As normas regulamentadoras estabelecem requisitos de ventilação para diferentes atividades.

1. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/
Cap.Cap. 55 -- VentilaçãoVentilação IndustrialIndustrial
A ventilação constitui medida bastante aplicada no
controle dos riscos ocupacionais e conforto nos
ambientes de trabalho.
Quanto executada e projetada adequadamente, torna-se
Fonte: SALIBA, 2009
Quanto executada e projetada adequadamente, torna-se
uma das medidas mais eficientes na eliminação dos
riscos.

2. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

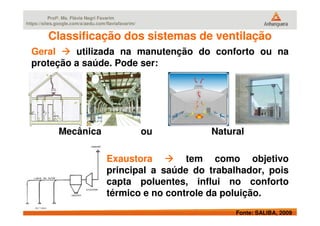

Classificação dos sistemas de ventilaçãoClassificação dos sistemas de ventilação
Geral utilizada na manutenção do conforto ou na
proteção a saúde. Pode ser:
Fonte: SALIBA, 2009
Mecânica ou Natural
Exaustora tem como objetivo
principal a saúde do trabalhador, pois
capta poluentes, influi no conforto
térmico e no controle da poluição.

3. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

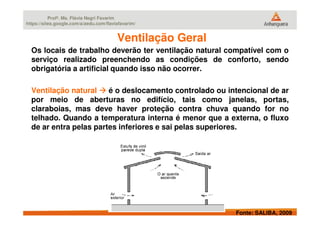

Ventilação GeralVentilação Geral
Os locais de trabalho deverão ter ventilação natural compatível com o
serviço realizado preenchendo as condições de conforto, sendo
obrigatória a artificial quando isso não ocorrer.
Ventilação natural é o deslocamento controlado ou intencional de ar
por meio de aberturas no edifício, tais como janelas, portas,
claraboias, mas deve haver proteção contra chuva quando for no
Fonte: SALIBA, 2009
telhado. Quando a temperatura interna é menor que a externa, o fluxo
de ar entra pelas partes inferiores e sai pelas superiores.

4. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/
Ventilação mecânica ou forçada é obtida por meio de ventiladores que
insuflam ou circulam o ar no ambiente. É usada para:
Conforto térmico visa reduzir a temperatura do ar e
adequá-la entre 20º C e 23ºC. O ar condicionada é bastante
utilizado para esse conforto.
Proteção a saúde consiste a insuflação e exaustão de ar
em um ambiente de trabalho, reduzindo a concentração de
poluentes nocivos por dispersão ou diluição.
Fonte: SALIBA, 2009
poluentes nocivos por dispersão ou diluição.
Deve-se observar:
•Concentração do poluente
•Distância dos trabalhadores e os pontos de geração do poluente
•Toxidade baixa do poluente
•Geração uniforme do poluente
Conservação de materiais e equipamentos para evitar explosão,
por meio de faíscas elétricas e para manter produtos em locais
ventilados, com o fim de se evitar deterioração.

5. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

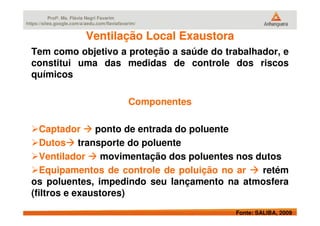

Ventilação LocalVentilação Local ExaustoraExaustora
Tem como objetivo a proteção a saúde do trabalhador, e
constitui uma das medidas de controle dos riscos
químicos
Componentes
Fonte: SALIBA, 2009
Captador ponto de entrada do poluente
Dutos transporte do poluente
Ventilador movimentação dos poluentes nos dutos
Equipamentos de controle de poluição no ar retém
os poluentes, impedindo seu lançamento na atmosfera
(filtros e exaustores)

6. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

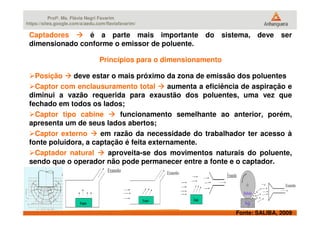

Captadores é a parte mais importante do sistema, deve ser
dimensionado conforme o emissor de poluente.
Princípios para o dimensionamento
Posição deve estar o mais próximo da zona de emissão dos poluentes
Captor com enclausuramento total aumenta a eficiência de aspiração e
diminui a vazão requerida para exaustão dos poluentes, uma vez que
fechado em todos os lados;
Captor tipo cabine funcionamento semelhante ao anterior, porém,
Fonte: SALIBA, 2009
Captor tipo cabine funcionamento semelhante ao anterior, porém,
apresenta um de seus lados abertos;
Captor externo em razão da necessidade do trabalhador ter acesso à
fonte poluidora, a captação é feita externamente.
Captador natural aproveita-se dos movimentos naturais do poluente,
sendo que o operador não pode permanecer entre a fonte e o captador.

7. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

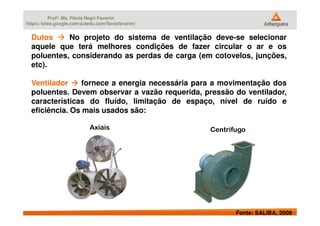

Dutos No projeto do sistema de ventilação deve-se selecionar
aquele que terá melhores condições de fazer circular o ar e os
poluentes, considerando as perdas de carga (em cotovelos, junções,
etc).
Ventilador fornece a energia necessária para a movimentação dos
poluentes. Devem observar a vazão requerida, pressão do ventilador,
características do fluído, limitação de espaço, nível de ruído e
eficiência. Os mais usados são:
Fonte: SALIBA, 2009
eficiência. Os mais usados são:
Axiais Centrífugo

8. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

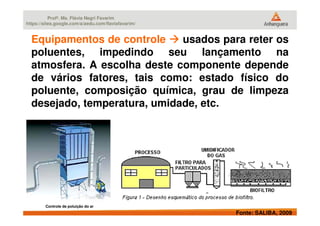

Equipamentos de controle usados para reter os
poluentes, impedindo seu lançamento na
atmosfera. A escolha deste componente depende
de vários fatores, tais como: estado físico do
poluente, composição química, grau de limpeza
desejado, temperatura, umidade, etc.
Fonte: SALIBA, 2009
Controle de poluição do ar

9. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

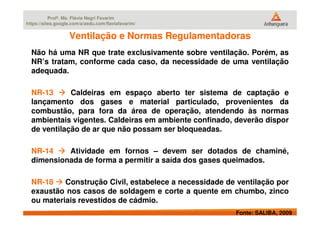

Ventilação e Normas RegulamentadorasVentilação e Normas Regulamentadoras
Não há uma NR que trate exclusivamente sobre ventilação. Porém, as
NR’s tratam, conforme cada caso, da necessidade de uma ventilação
adequada.
NR-13 Caldeiras em espaço aberto ter sistema de captação e
lançamento dos gases e material particulado, provenientes da
combustão, para fora da área de operação, atendendo às normas
Fonte: SALIBA, 2009
combustão, para fora da área de operação, atendendo às normas
ambientais vigentes. Caldeiras em ambiente confinado, deverão dispor
de ventilação de ar que não possam ser bloqueadas.
NR-14 Atividade em fornos – devem ser dotados de chaminé,
dimensionada de forma a permitir a saída dos gases queimados.
NR-18 Construção Civil, estabelece a necessidade de ventilação por
exaustão nos casos de soldagem e corte a quente em chumbo, zinco
ou materiais revestidos de cádmio.

10. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/

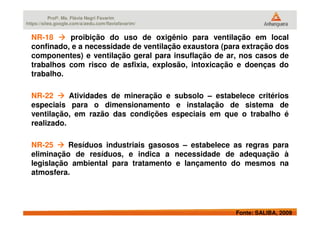

NR-18 proibição do uso de oxigênio para ventilação em local
confinado, e a necessidade de ventilação exaustora (para extração dos
componentes) e ventilação geral para insuflação de ar, nos casos de
trabalhos com risco de asfixia, explosão, intoxicação e doenças do
trabalho.
NR-22 Atividades de mineração e subsolo – estabelece critérios
especiais para o dimensionamento e instalação de sistema de
ventilação, em razão das condições especiais em que o trabalho é
Fonte: SALIBA, 2009
ventilação, em razão das condições especiais em que o trabalho é
realizado.
NR-25 Resíduos industriais gasosos – estabelece as regras para
eliminação de resíduos, e indica a necessidade de adequação à
legislação ambiental para tratamento e lançamento do mesmos na
atmosfera.

11. Profª. Ms. Flávia Negri Favarim
https://sites.google.com/a/aedu.com/flaviafavarim/
BIBLIOGRAFIABIBLIOGRAFIA
SALIBA, Tuffi. Curso Básico de Saúde e Higiene
Ocupacional. São Paulo: LTr, 2009.
