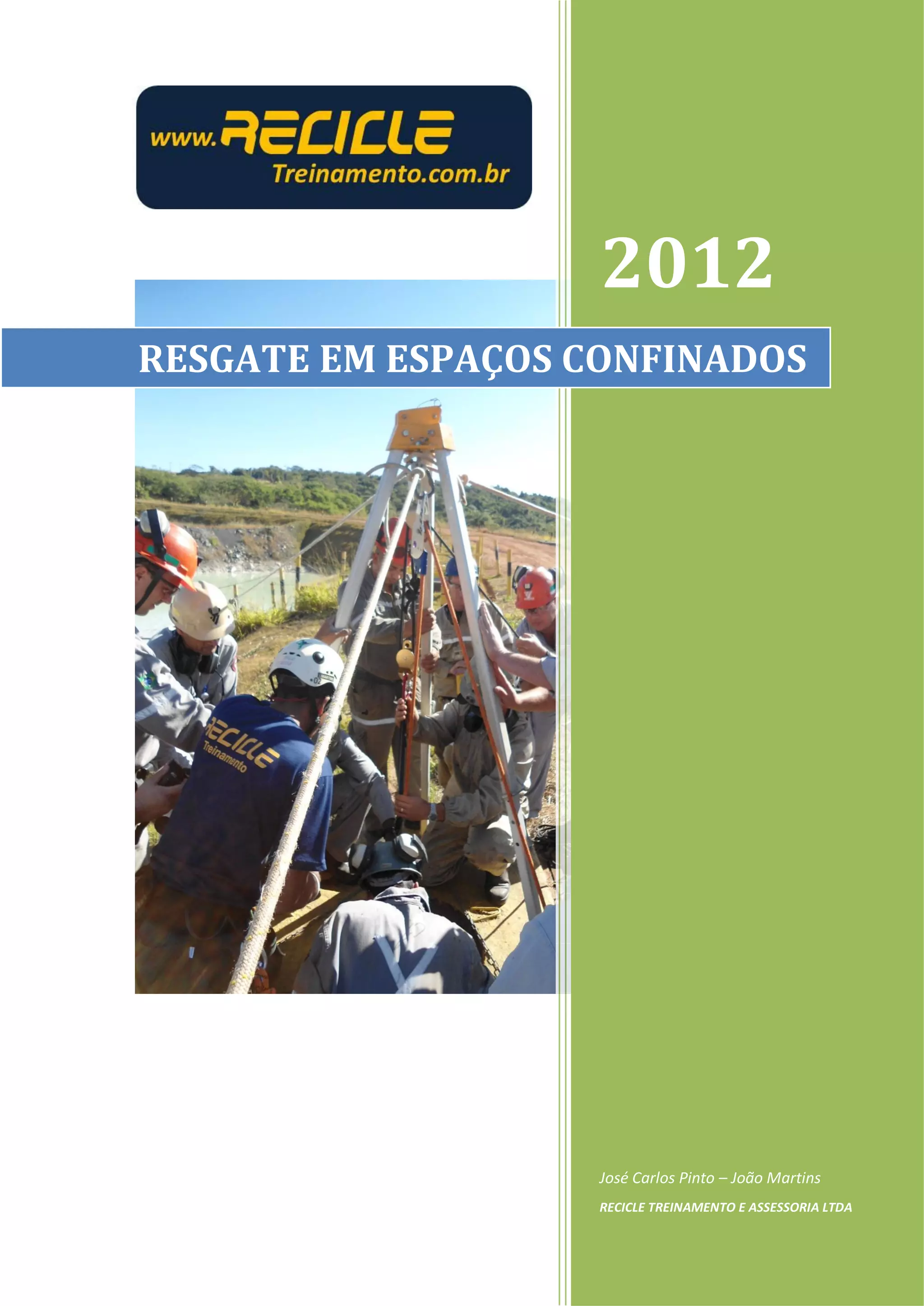

Espaço confinado

2012
José Carlos Pinto – João Martins
RECICLE TREINAMENTO E ASSESSORIA LTDA
RESGATE EM ESPAÇOS CONFINADOS

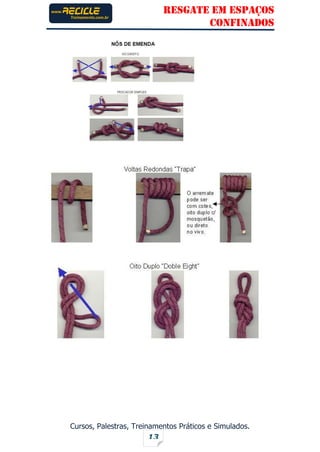

RESGATE EM ESPAÇOS
CONFINADOS
Cursos, Palestras, Treinamentos Práticos e Simulados.
2
QUEM SOMOS!
Empresa especializada em Cursos e Treinamentos de socorro, resgate e
capacitação de trabalho onde haja risco ao trabalhador.
Formação e Treinamento de Equipes:
 Brigada de Incêndio de Emergência, Industrial e Florestal;
 Turmas de Primeiros Socorros;
 Manipulação e Transporte no Trauma;
 Salvamento em Altura Industrial;
 Resgate em Espaços Confinados;
 Atendimento de Acidente envolvendo Amônia;
Capacitação:
 NR-18 – SEGURANÇA DO TRABALHO NA CONSTRUÇÃO CIVIL
 NR-33 – TRABALHO E SUPERVISÃO EM ESPAÇOS CONFINADOS
 NR-35 – TRABALHO EM ALTURA

RESGATE EM ESPAÇOS
CONFINADOS
3

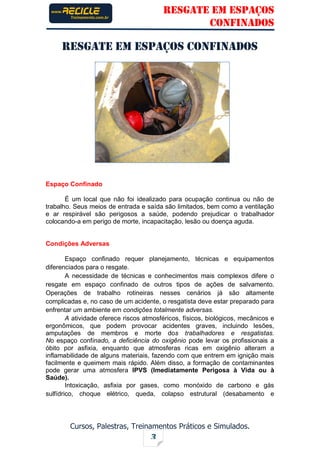

RESGATE EM ESPAÇOS CONFINADOS
Espaço Confinado
É um local que não foi idealizado para ocupação continua ou não de
trabalho. Seus meios de entrada e saída são limitados, bem como a ventilação
e ar respirável são perigosos a saúde, podendo prejudicar o trabalhador
colocando-a em perigo de morte, incapacitação, lesão ou doença aguda.
Condições Adversas
Espaço confinado requer planejamento, técnicas e equipamentos
diferenciados para o resgate.
A necessidade de técnicas e conhecimentos mais complexos difere o
resgate em espaço confinado de outros tipos de ações de salvamento.
Operações de trabalho rotineiras nesses cenários já são altamente
complicadas e, no caso de um acidente, o resgatista deve estar preparado para
enfrentar um ambiente em condições totalmente adversas.
A atividade oferece riscos atmosféricos, físicos, biológicos, mecânicos e
ergonômicos, que podem provocar acidentes graves, incluindo lesões,
amputações de membros e morte dos trabalhadores e resgatistas.
No espaço confinado, a deficiência do oxigênio pode levar os profissionais a
óbito por asfixia, enquanto que atmosferas ricas em oxigênio alteram a
inflamabilidade de alguns materiais, fazendo com que entrem em ignição mais
facilmente e queimem mais rápido. Além disso, a formação de contaminantes
pode gerar uma atmosfera IPVS (Imediatamente Perigosa à Vida ou à
Saúde).
Intoxicação, asfixia por gases, como monóxido de carbono e gás
sulfídrico, choque elétrico, queda, colapso estrutural (desabamento e

RESGATE EM ESPAÇOS
CONFINADOS
4

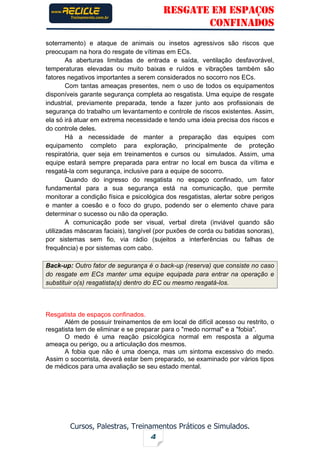

soterramento) e ataque de animais ou insetos agressivos são riscos que
preocupam na hora do resgate de vítimas em ECs.
As aberturas limitadas de entrada e saída, ventilação desfavorável,
temperaturas elevadas ou muito baixas e ruídos e vibrações também são
fatores negativos importantes a serem considerados no socorro nos ECs.
Com tantas ameaças presentes, nem o uso de todos os equipamentos
disponíveis garante segurança completa ao resgatista. Uma equipe de resgate
industrial, previamente preparada, tende a fazer junto aos profissionais de
segurança do trabalho um levantamento e controle de riscos existentes. Assim,
ela só irá atuar em extrema necessidade e tendo uma ideia precisa dos riscos e
do controle deles.
Há a necessidade de manter a preparação das equipes com
equipamento completo para exploração, principalmente de proteção
respiratória, quer seja em treinamentos e cursos ou simulados. Assim, uma
equipe estará sempre preparada para entrar no local em busca da vítima e
resgatá-la com segurança, inclusive para a equipe de socorro.
Quando do ingresso do resgatista no espaço confinado, um fator
fundamental para a sua segurança está na comunicação, que permite
monitorar a condição física e psicológica dos resgatistas, alertar sobre perigos
e manter a coesão e o foco do grupo, podendo ser o elemento chave para
determinar o sucesso ou não da operação.
A comunicação pode ser visual, verbal direta (inviável quando são
utilizadas máscaras faciais), tangível (por puxões de corda ou batidas sonoras),
por sistemas sem fio, via rádio (sujeitos a interferências ou falhas de
frequência) e por sistemas com cabo.
Back-up: Outro fator de segurança é o back-up (reserva) que consiste no caso
do resgate em ECs manter uma equipe equipada para entrar na operação e
substituir o(s) resgatista(s) dentro do EC ou mesmo resgatá-los.
Resgatista de espaços confinados.
Além de possuir treinamentos de em local de difícil acesso ou restrito, o
resgatista tem de eliminar e se preparar para o "medo normal" e a "fobia".
O medo é uma reação psicológica normal em resposta a alguma
ameaça ou perigo, ou a articulação dos mesmos.
A fobia que não é uma doença, mas um sintoma excessivo do medo.
Assim o socorrista, deverá estar bem preparado, se examinado por vários tipos
de médicos para uma avaliação se seu estado mental.

RESGATE EM ESPAÇOS
CONFINADOS
5

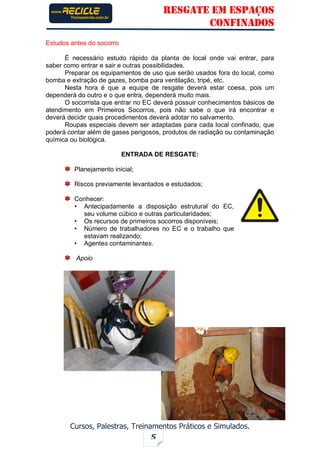

Estudos antes do socorro
É necessário estudo rápido da planta de local onde vai entrar, para
saber como entrar e sair e outras possibilidades.
Preparar os equipamentos de uso que serão usados fora do local, como
bomba e extração de gazes, bomba para ventilação, tripé, etc.
Nesta hora é que a equipe de resgate deverá estar coesa, pois um
dependerá do outro e o que entra, dependerá muito mais.
O socorrista que entrar no EC deverá possuir conhecimentos básicos de
atendimento em Primeiros Socorros, pois não sabe o que irá encontrar e
deverá decidir quais procedimentos deverá adotar no salvamento.
Roupas especiais devem ser adaptadas para cada local confinado, que
poderá contar além de gases perigosos, produtos de radiação ou contaminação
química ou biológica.
ENTRADA DE RESGATE:
Planejamento inicial;
Riscos previamente levantados e estudados;
Conhecer:
• Antecipadamente a disposição estrutural do EC,
seu volume cúbico e outras particularidades;
• Os recursos de primeiros socorros disponíveis;
• Número de trabalhadores no EC e o trabalho que
estavam realizando;
• Agentes contaminantes.
Apoio

RESGATE EM ESPAÇOS
CONFINADOS
6

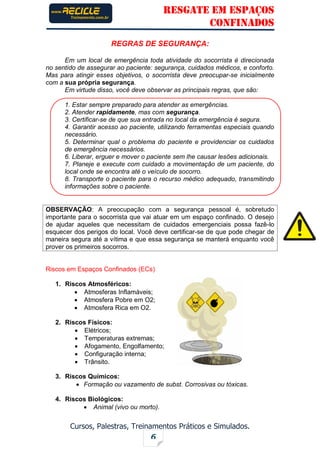

REGRAS DE SEGURANÇA:
Em um local de emergência toda atividade do socorrista é direcionada
no sentido de assegurar ao paciente: segurança, cuidados médicos, e conforto.
Mas para atingir esses objetivos, o socorrista deve preocupar-se inicialmente
com a sua própria segurança.
Em virtude disso, você deve observar as principais regras, que são:
1. Estar sempre preparado para atender as emergências.
2. Atender rapidamente, mas com segurança.
3. Certificar-se de que sua entrada no local da emergência é segura.
4. Garantir acesso ao paciente, utilizando ferramentas especiais quando
necessário.
5. Determinar qual o problema do paciente e providenciar os cuidados
de emergência necessários.
6. Liberar, erguer e mover o paciente sem lhe causar lesões adicionais.
7. Planeje e execute com cuidado a movimentação de um paciente, do
local onde se encontra até o veículo de socorro.
8. Transporte o paciente para o recurso médico adequado, transmitindo
informações sobre o paciente.
OBSERVAÇÃO: A preocupação com a segurança pessoal é, sobretudo
importante para o socorrista que vai atuar em um espaço confinado. O desejo
de ajudar aqueles que necessitam de cuidados emergenciais possa fazê-lo
esquecer dos perigos do local. Você deve certificar-se de que pode chegar de
maneira segura até a vítima e que essa segurança se manterá enquanto você
prover os primeiros socorros.
Riscos em Espaços Confinados (ECs)
1. Riscos Atmosféricos:
 Atmosferas Inflamáveis;
 Atmosfera Pobre em O2;
 Atmosfera Rica em O2.
2. Riscos Físicos:
 Elétricos;
 Temperaturas extremas;
 Afogamento, Engolfamento;
 Configuração interna;
 Trânsito.
3. Riscos Químicos:
 Formação ou vazamento de subst. Corrosivas ou tóxicas.
4. Riscos Biológicos:
 Animal (vivo ou morto).

RESGATE EM ESPAÇOS
CONFINADOS
7
5. Riscos Mecânicos:
 Partes móveis, peças cortantes, etc.
6. Riscos Psicológicos:
 Outras pessoas, emocional do próprio resgatista.
7. Riscos Ergonômicos:
 Os problemas
ergonômicos,
normalmente, estão
associados às
reduzidas dimensões do
acesso ao espaço
confinado (exigindo
contorções do corpo, o
uso das mãos e
dificultando o resgate
em caso de acidente).
Dos aparelhos e equipamentos de resgate em
Espaços Confinados ou de difícil acesso.
Não devem usar todos os
equipamentos de resgate normal.
Lanternas devem ser especiais para evitar
explosões com os gases existentes.
Cilindros de oxigênio e de ar devem ser
leves (alumínios, por exemplo) e finos, com
boa capacidade de respiração. As
máscaras, também especiais, para não
embaçarem no seu uso e dar uma boa
respiração correta. Roupas leves e de
algodão e ou de proteção ao fogo, para
melhor movimentação nestes locais.
O tripé é produzido obedecendo a padrões
internacionais fabricado em liga de alumínio
ou aço garantindo resistência e
confiabilidade. Suas pernas tubulares
possuem pontos de regulagem de altura o
que o tornam extremamente versátil. Suas
patas e cabeçote são em aço para maior
resistência, o cabeçote possui pontos de
ancoragens com orifícios para conexão de
mosquetões, polias e roldanas permitindo
acoplar e suportar vitima, socorrista(s) e
carga.

RESGATE EM ESPAÇOS
CONFINADOS
8

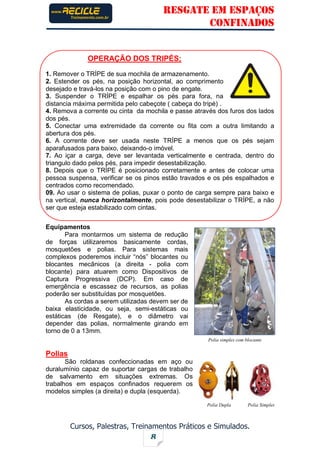

OPERAÇÃO DOS TRIPÉS;
1. Remover o TRÍPE de sua mochila de armazenamento.
2. Estender os pés, na posição horizontal, ao comprimento
desejado e travá-los na posição com o pino de engate.
3. Suspender o TRÍPE e espalhar os pés para fora, na
distancia máxima permitida pelo cabeçote ( cabeça do tripé) .
4. Remova a corrente ou cinta da mochila e passe através dos furos dos lados
dos pés.
5. Conectar uma extremidade da corrente ou fita com a outra limitando a
abertura dos pés.
6. A corrente deve ser usada neste TRÍPE a menos que os pés sejam
aparafusados para baixo, deixando-o imóvel.
7. Ao içar a carga, deve ser levantada verticalmente e centrada, dentro do
triangulo dado pelos pés, para impedir desestabilização.
8. Depois que o TRÍPE é posicionado corretamente e antes de colocar uma
pessoa suspensa, verificar se os pinos estão travados e os pés espalhados e
centrados como recomendado.
09. Ao usar o sistema de polias, puxar o ponto de carga sempre para baixo e
na vertical, nunca horizontalmente, pois pode desestabilizar o TRÍPE, a não
ser que esteja estabilizado com cintas.
Equipamentos
Para montarmos um sistema de redução
de forças utilizaremos basicamente cordas,
mosquetões e polias. Para sistemas mais
complexos poderemos incluir “nós” blocantes ou
blocantes mecânicos (a direita - polia com
blocante) para atuarem como Dispositivos de
Captura Progressiva (DCP). Em caso de
emergência e escassez de recursos, as polias
poderão ser substituídas por mosquetões.
As cordas a serem utilizadas devem ser de
baixa elasticidade, ou seja, semi-estáticas ou
estáticas (de Resgate), e o diâmetro vai
depender das polias, normalmente girando em
torno de 0 a 13mm.
Polias
São roldanas confeccionadas em aço ou
duralumínio capaz de suportar cargas de trabalho
de salvamento em situações extremas. Os
trabalhos em espaços confinados requerem os
modelos simples (a direita) e dupla (esquerda).
Polia simples com blocante
Polia Dupla Polia Simples

RESGATE EM ESPAÇOS
CONFINADOS
9

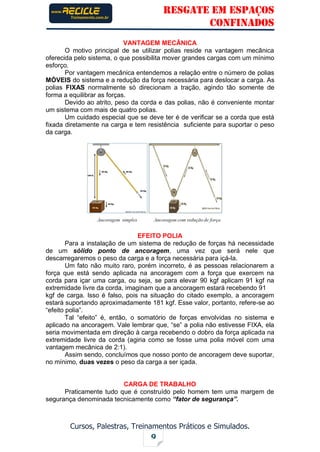

VANTAGEM MECÂNICA
O motivo principal de se utilizar polias reside na vantagem mecânica
oferecida pelo sistema, o que possibilita mover grandes cargas com um mínimo
esforço.
Por vantagem mecânica entendemos a relação entre o número de polias
MÓVEIS do sistema e a redução da força necessária para deslocar a carga. As
polias FIXAS normalmente só direcionam a tração, agindo tão somente de
forma a equilibrar as forças.
Devido ao atrito, peso da corda e das polias, não é conveniente montar
um sistema com mais de quatro polias.
Um cuidado especial que se deve ter é de verificar se a corda que está
fixada diretamente na carga e tem resistência suficiente para suportar o peso
da carga.
EFEITO POLIA
Para a instalação de um sistema de redução de forças há necessidade
de um sólido ponto de ancoragem, uma vez que será nele que
descarregaremos o peso da carga e a força necessária para içá-la.
Um fato não muito raro, porém incorreto, é as pessoas relacionarem a
força que está sendo aplicada na ancoragem com a força que exercem na
corda para içar uma carga, ou seja, se para elevar 90 kgf aplicam 91 kgf na
extremidade livre da corda, imaginam que a ancoragem estará recebendo 91
kgf de carga. Isso é falso, pois na situação do citado exemplo, a ancoragem
estará suportando aproximadamente 181 kgf. Esse valor, portanto, refere-se ao
“efeito polia”.
Tal “efeito” é, então, o somatório de forças envolvidas no sistema e
aplicado na ancoragem. Vale lembrar que, “se” a polia não estivesse FIXA, ela
seria movimentada em direção à carga recebendo o dobro da força aplicada na
extremidade livre da corda (agiria como se fosse uma polia móvel com uma
vantagem mecânica de 2:1).
Assim sendo, concluímos que nosso ponto de ancoragem deve suportar,
no mínimo, duas vezes o peso da carga a ser içada.
CARGA DE TRABALHO
Praticamente tudo que é construído pelo homem tem uma margem de
segurança denominada tecnicamente como “fator de segurança”.

RESGATE EM ESPAÇOS
CONFINADOS
10
No caso específico das polias, é bom seguir as orientações do fabricante
insertas no manual que as acompanha. Não sendo possível o acesso a tal
manual, o que é mais comum do que se imagina, podemos adotar um valor
cinco vezes menor do que o gravado no corpo do equipamento.
Assim, uma polia com carga de ruptura (CR) de 3600 kgf (36 kN) terá
uma carga de trabalho (CT) de 720 kgf (7,2 kN). Vale lembrar que esse valor
refere-se ao ponto de fixação da polia à ancoragem; em cada corda poderemos
aplicar apenas metade dessa força: 360 kgf (3,6 kN). Lembra-se do “efeito
polia”?
REDUÇÃO EM “Z”
Nada mais é do que um sistema de redução de forças normalmente
constituído por corda, polias e mosquetões, o qual proporciona uma vantagem
mecânica de 3:1 e é muito utilizado no tracionamento de Cabos Aéreos,
Tirolesas e Tripés.
MACA ENVELOPE TASK
É fabricado em liga de alumínio aeronáutico, de alta resistência. Suas
pernas tubulares, anodizadas em vermelho, possuem onze pontos de
regulagem de altura e o cabeçote possui três robustos pontos de ancoragens
com orifícios para conexão de mosquetões, permitindo assim que a carga
esteja sempre corretamente centralizada. As patas possuem articulações que
permitem que se acomodem em superfícies planas ou irregulares, permitindo
também que sejam posicionadas para cravarem em solos de consistência
moderada, como terra compacta ou gelo. Suas patas possuem também
orifícios que permitem fixá-las ao solo para evitar deslizamento.
Certificação internacional CE/EN 795
Altura: 1,80m - Resistência: 47 kN
3,50m - Resistência: 25 kN
Peso: Aprox . 32 kg

RESGATE EM ESPAÇOS
CONFINADOS
11
ANCORAGENS:
Sistemas de ancoragens são empregados em diversas circunstâncias
em técnicas verticais. Os sistemas têm uma importância crítica e devem ser
absolutamente seguros.
Os sistemas de ancoragens podem ser fixados em um, caso este seja à
prova de bomba, ou mais pontos de ancoragem.
Recomenda-se que a organização responsável pelos procedimentos de
instalação dos sistemas de ancoragem esteja atenta às questões de riscos
ambientais e de segurança do grupo e que faça a escolha mais adequada para
cada caso, especificamente, promovendo a conduta consciente em ambiente
natural e mantendo a segurança da operação de segurança.
Vamos relembrar sobre as técnicas de ancoragem vista no Curso de
Salvamento em Altura.
Em primeiro lugar lembrem-se da regra da MISS:
M Mantenha
I Isso
S Simples e
S Seguro!

RESGATE EM ESPAÇOS
CONFINADOS
12

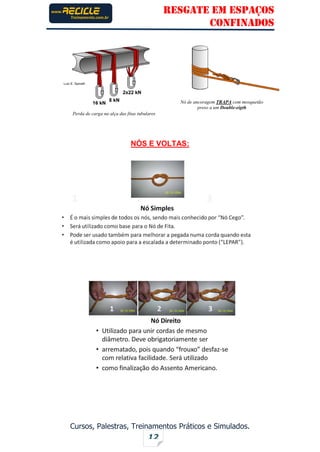

NÓS E VOLTAS:
Perda de carga na alça das fitas tubulares
Nó de ancoragem TRAPA com mosquetão
preso a um Double-eigth

RESGATE EM ESPAÇOS
CONFINADOS
13

RESGATE EM ESPAÇOS
CONFINADOS
14

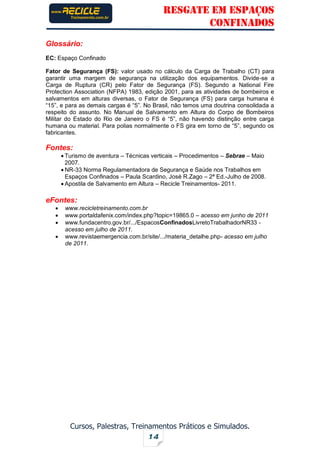

Glossário:
EC: Espaço Confinado
Fator de Segurança (FS): valor usado no cálculo da Carga de Trabalho (CT) para
garantir uma margem de segurança na utilização dos equipamentos. Divide-se a
Carga de Ruptura (CR) pelo Fator de Segurança (FS). Segundo a National Fire
Protection Association (NFPA) 1983, edição 2001, para as atividades de bombeiros e
salvamentos em alturas diversas, o Fator de Segurança (FS) para carga humana é
“15”, e para as demais cargas é “5”. No Brasil, não temos uma doutrina consolidada a
respeito do assunto. No Manual de Salvamento em Altura do Corpo de Bombeiros
Militar do Estado do Rio de Janeiro o FS é “5”, não havendo distinção entre carga
humana ou material. Para polias normalmente o FS gira em torno de “5”, segundo os
fabricantes.
Fontes:
 Turismo de aventura – Técnicas verticais – Procedimentos – Sebrae – Maio
2007.
 NR-33 Norma Regulamentadora de Segurança e Saúde nos Trabalhos em
Espaços Confinados – Paula Scardino, José R.Zago – 2ª Ed.-Julho de 2008.
 Apostila de Salvamento em Altura – Recicle Treinamentos- 2011.
eFontes:
 www.recicletreinamento.com.br
 www.portaldafenix.com/index.php?topic=19865.0 – acesso em junho de 2011
 www.fundacentro.gov.br/.../EspacosConfinadosLivretoTrabalhadorNR33 -
acesso em julho de 2011.
 www.revistaemergencia.com.br/site/.../materia_detalhe.php- acesso em julho
de 2011.

Espaço confinado

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Espaço confinado

Espaço confinado
